Dvojitý držák monitorů s plynovou pružinou, SolidHand-AS02

GTIN: 5907614666651 · SKU: SolidHand-AS02

SolidHand-AS02 unese dva monitory o úhlopříčce 17 až 32 palců a hmotnosti do 9 kg každý na dvou ramenech s plynovou pružinou, která sdílejí jeden sloupek upevněný ke stolu. Každá obrazovka se lehkým tlakem zvedá i klesá, dosáhne až 468 mm od sloupku, naklápí se o ±35° a nezávisle na druhé se otáčí o 90° na výšku. Sloupek se upevní svorkou na hranu desky nebo průchodkou skrz desku.

Obsah​

Technické parametry​

  • Barva: matná černá
  • Materiál: hliník, ocel, plast
  • Povrchová úprava: prášková barva
  • Počet monitorů: 2
  • Úhlopříčka monitoru: 17–32 palců
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Hmotnost jednoho monitoru: 9 kg
  • Nastavení výšky: s podporou plynové pružiny
  • Rozsah otáčení ramen: +180° ~ −180° v kloubech (±135° u sloupku)
  • Rozsah otáčení monitoru: +90° ~ −90°
  • Rozsah naklápění monitoru: +35° ~ −35°
  • Maximální dosah ramene: 468 mm
  • Výška sloupku: 308 mm
  • Průměr sloupku: Ø35 mm
  • Výška hlavy VESA nad deskou: 25–555 mm
  • Montáž: svorka na desku o tloušťce 10–85 mm nebo průchodka v desce o tloušťce 10–40 mm
  • Rozměry držáku: 940 × 123 × 715 mm
  • Rozměry balení: 385 × 250 × 170 mm
  • Hmotnost držáku: 5,5 kg
  • Hmotnost s obalem: 7 kg

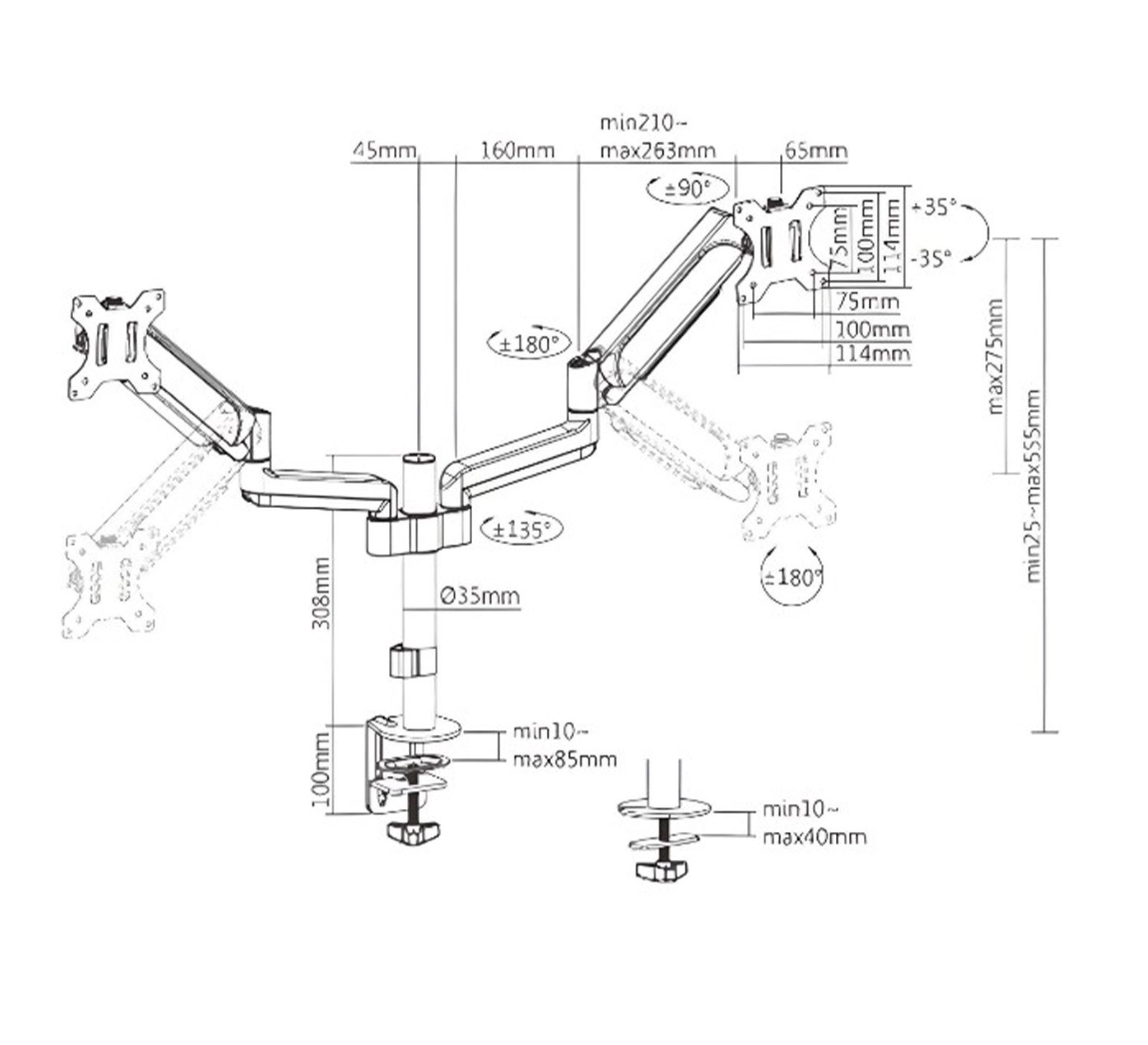

Technický výkres držáku SolidHand-AS02 s rozměry: výška sloupku 308 mm a průměr Ø35 mm, segmenty ramene 160 mm a 210–263 mm, hlava VESA 25–555 mm nad deskou, naklápění ±35°, otáčení ramen ±135° a ±180°, pivot ±90°, svorka na desku 10–85 mm a průchodka 10–40 mm

Obsah balení​

  • Držák monitoru
  • Šrouby a montážní podložky
  • Návod k obsluze

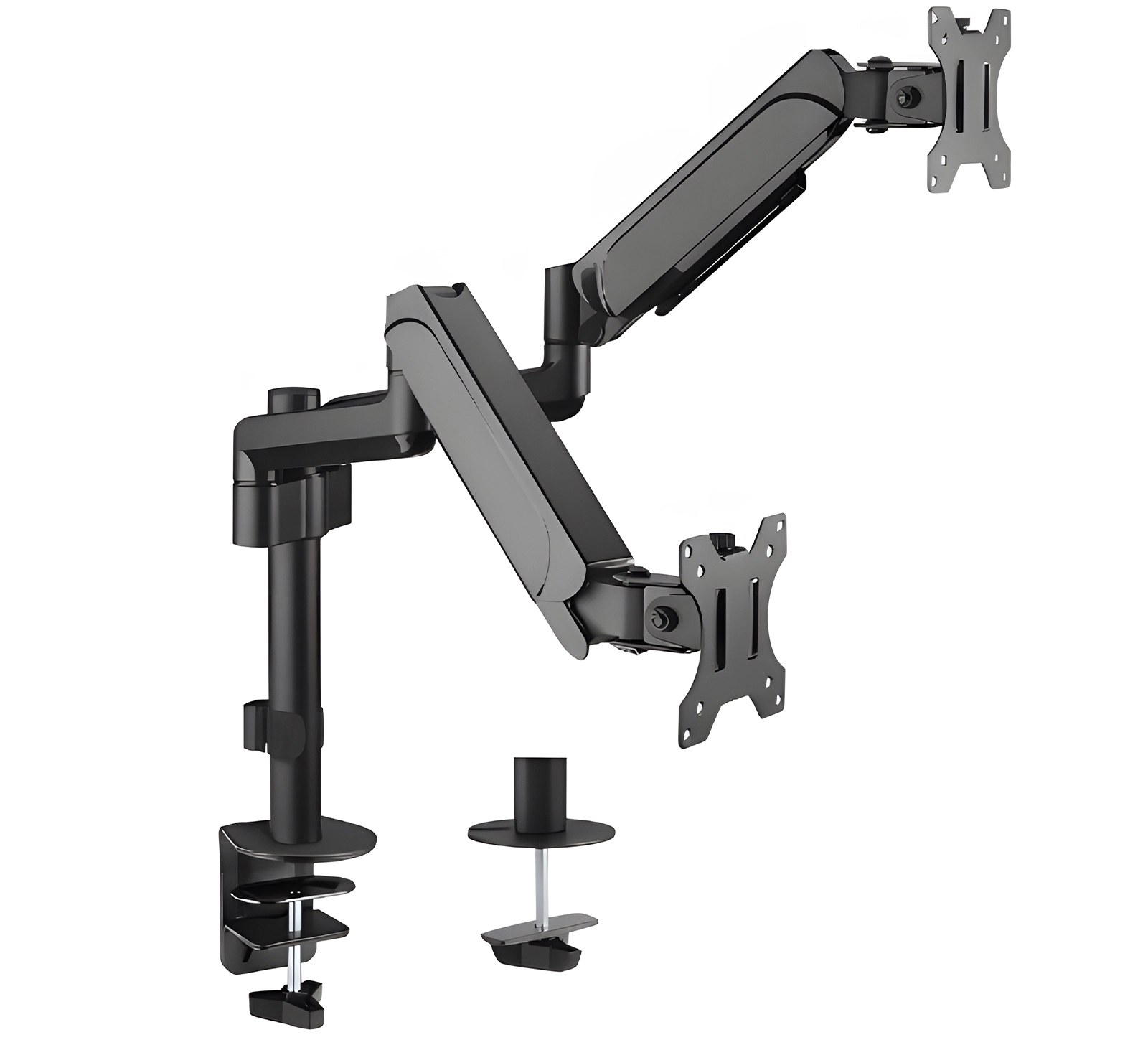

Dvojitý držák SolidHand-AS02: sloupek se dvěma rameny s plynovou pružinou, hlavy VESA, svorka ke stolu a průchozí šroub

Než začnete​

Než držák upevníte ke stolu, připravte si:

  • Druhou osobu — monitor se na rameno zavěšuje ve dvou
  • Šroubovák a imbusové klíče dodané s držákem
  • Volnou hranu stolu s deskou o tloušťce 10–85 mm pro montáž svorkou nebo desku 10–40 mm s otvorem pro montáž průchodkou
  • Kontrolu, že každý monitor váží nejvýše 9 kg a má otvory VESA 75 × 75 nebo 100 × 100
caution

Před instalací se ujistěte, že jste obdrželi všechny díly podle seznamu komponent. Pokud některý chybí nebo je vadný, kontaktujte nás před montáží.

Upevnění ke stolu​

Sloupek se ke stolu upevňuje jedním ze dvou způsobů. Oba jsou připravené v balení — vyberte ten, který odpovídá vaší desce:

  • Svorka ke stolu — na volnou hranu s deskou o tloušťce 10–85 mm. Není potřeba vrtat.
  • Montáž průchodkou — skrz otvor v desce, pro desku o tloušťce 10–40 mm. Umožní umístit držák kdekoli na stole a působí čistěji.
  • Ať zvolíte kterýkoli způsob, upevnění pevně dotáhněte a před zavěšením monitorů zkontrolujte, že sloupek stojí svisle a po desce se neposouvá.
caution

Ujistěte se, že nosná plocha bezpečně unese celkovou hmotnost držáku, obou monitorů a všech montážních dílů. Postupujte přesně podle návodu k montáži — nesprávná instalace může držák poškodit nebo způsobit vážné zranění. Používejte dodané šrouby a nepřetahujte je.

Rozsahy nastavení​

Jakmile monitory visí na ramenech, každou polohu nastavíte rukou:

  • Výška — hlavy VESA jsou 25 až 555 mm nad deskou, na sloupku vysokém 308 mm
  • Dosah — až 468 mm od sloupku
  • Otáčení ramen — ±180° v kloubech, ±135° u sloupku
  • Naklápění obrazovky — od +35° do −35°
  • Otáčení obrazovky — od +90° do −90°, takže každou obrazovku lze nezávisle postavit na výšku

Bezpečnostní pokyny​

Nepřečtení, nepochopení nebo nedodržení pokynů může vést k vážnému zranění nebo poškození zařízení.

  • Zatížení větší než povolených 9 kg na rameno může vést k nestabilitě a následně ke zranění.
  • Přesně dodržujte návod k montáži. Nesprávná instalace může poškodit držák nebo způsobit vážné zranění.
  • Ujistěte se, že nosná plocha bezpečně unese celkovou hmotnost zařízení i všech dodaných montážních dílů.
  • Používejte dodané montážní šrouby a nepřetahujte je — přetažení může poškodit držák nebo montované zařízení.
  • Výrobek obsahuje drobné díly, které při spolknutí hrozí udušením. Uchovávejte je mimo dosah dětí.
  • Výrobek je určen výhradně pro použití uvnitř, v suchých místnostech. Venkovní použití může vést k poruše výrobku a ke zranění.
  • Nevystavujte držák vodě, vlhkosti ani extrémním teplotám.

Péče a skladování​

  • Při montáži postupujte opatrně, zvláště při dotahování šroubů nářadím. Použijte vhodné montážní vybavení, abyste předešli náhodnému poškození.
  • Nepoužívejte na držáku další nářadí a neupravujte díly, které nejsou součástí balení.
  • Pokud držák delší dobu nepoužíváte, skladujte jej na suchém a chladném místě, mimo vlhkost a zdroje tepla.

Často kladené dotazy​

Co je standard VESA a podporuje jej můj monitor?
VESA (Video Electronics Standards Association) určuje normovanou rozteč čtyř montážních otvorů na zadní straně monitoru. SolidHand-AS02 podporuje VESA 75 × 75 mm a 100 × 100 mm, což pokrývá naprostou většinu monitorů od 17 do 32 palců. Zkontrolujte zadní stranu monitoru — čtyři závitové otvory uspořádané do čtverce jsou v návodu monitoru uvedené jako 75 × 75 nebo 100 × 100.
Jakou hmotnost unese jedno rameno SolidHand-AS02?
Každé rameno unese monitor do 9 kg. Většina běžných monitorů 17–32 palců váží 3 až 7 kg, takže držák pohodlně pokryje obvyklý rozsah. Před montáží si ověřte hmotnost svých modelů.
Mohu jeden monitor otočit na výšku a druhý nechat na šířku?
Ano. Každé rameno se otáčí nezávisle, takže jedna obrazovka může zůstat na šířku pro běžnou práci a druhá být otočená o 90° na výšku — pro dokumenty, programování nebo čtení, obě současně na jednom držáku.
Musím kvůli montáži vrtat do stolu?
Ne nutně. Držák nabízí dvě možnosti: svorku, která sevře hranu desky bez vrtání (deska 10–85 mm), nebo montáž průchodkou skrz otvor v desce (10–40 mm). Svorka je jednodušší a funguje u většiny běžných stolů.

Ke stažení​

Návody a katalogové listy výrobce ve formátu PDF, kdyby se hodila offline kopie. Vše, co obsahují, najdete i na této stránce.
