Stolní rameno s pružinou na jeden monitor, SolidHand-GS01

GTIN: 5906935201480 · SKU: SolidHand-GS01

SolidHand-GS01 unese jeden monitor o úhlopříčce 17 až 32 palců a hmotnosti 2 až 9 kg. Mechanická pružina v horním rameni obrazovku vyvažuje: jakmile je napětí nastaveno na její hmotnost, pohybujete s ní nahoru a dolů jednou rukou a zůstane tam, kde ji necháte. Rameno dosáhne až 450 mm od základny, obrazovka stojí 158 až 406 mm nad stolem a základna se upevňuje svorkou nebo skrz otvor v desce.

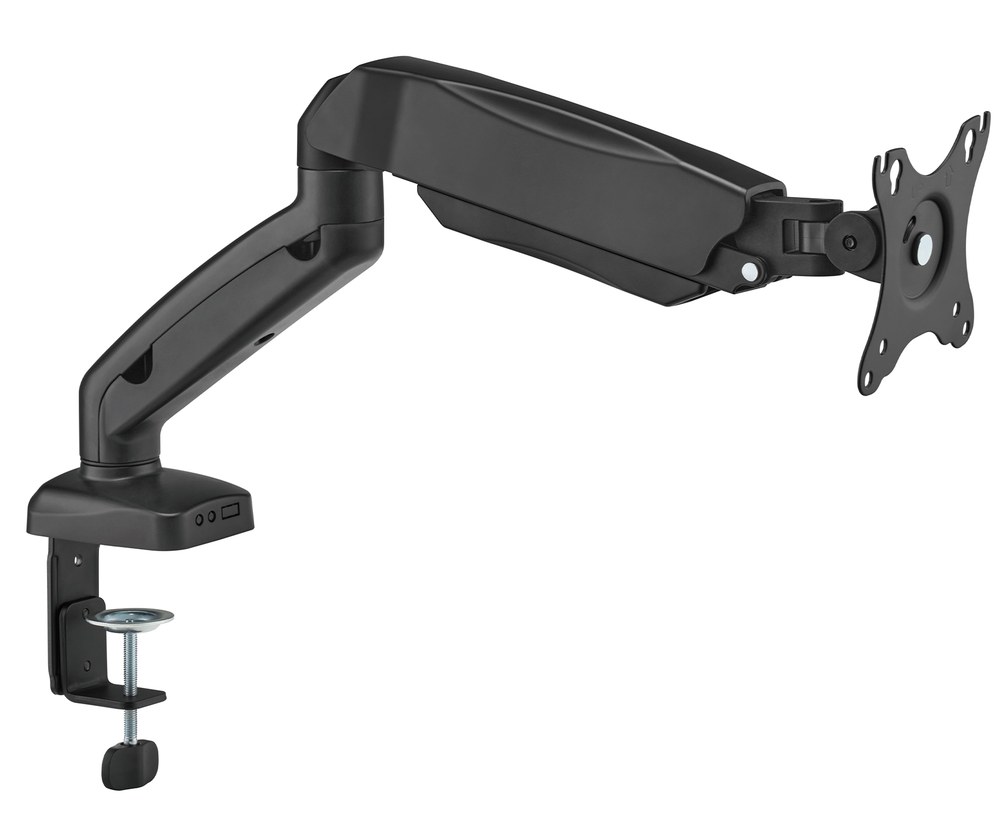

Rameno SolidHand-GS01 na jeden monitor: dvoudílné rameno s mechanickou pružinou, VESA deska a základna se stolní svorkou

Obsah​

Specifikace​

  • Barva: černá
  • Materiál: hliník, ocel, plast
  • Povrchová úprava: prášková barva
  • Počet monitorů: 1
  • Úhlopříčka monitoru: 17–32 palců
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Hmotnost monitoru: 2–9 kg
  • Nastavení výšky: podporované mechanickou pružinou
  • Výška nad stolem: 158–406 mm
  • Rozsah otáčení ramen: +90° ~ −90°
  • Rozsah otáčení monitoru: +180° ~ −180°
  • Rozsah náklonu monitoru: +90° ~ −45°
  • Maximální dosah ramene: 450 mm
  • Upevnění: stolní svorka nebo průchodka
  • Tloušťka desky stolu: 10–80 mm se svorkou, 10–45 mm u průchodky
  • Otvor pro průchodku: Ø 10–60 mm stávající nebo Ø 10 mm vyvrtaný
  • Rozměry držáku: 117 × 478 × 585 mm
  • Rozměry balení: 37 × 18 × 13 cm
  • Hmotnost držáku: 2,2 kg
  • Hmotnost s obalem: 2,6 kg

Obsah sady​

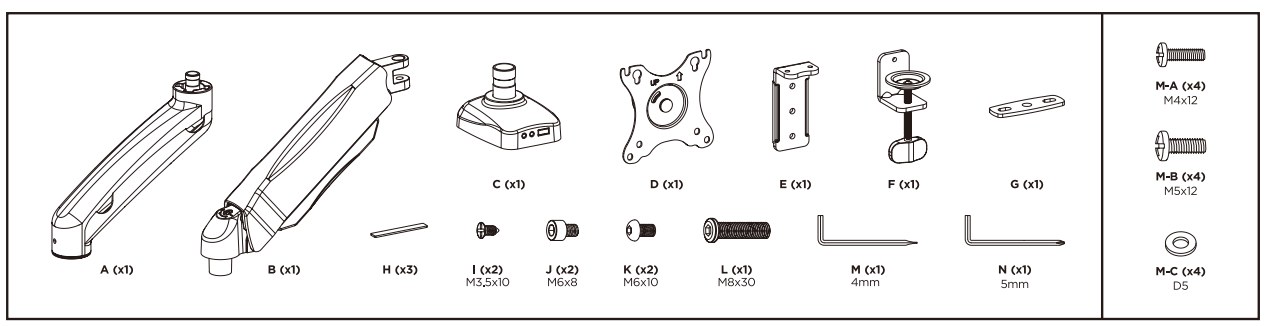

Obsah sady SolidHand-GS01: dolní a horní rameno, základna, VESA deska, držák svorky a svorka, deska průchodky, krytky, šrouby a dva imbusové klíče
  • A — dolní rameno (× 1)
  • B — horní rameno s pružinou (× 1)
  • C — základna (× 1)
  • D — VESA deska (× 1)
  • E — držák svorky (× 1)
  • F — stolní svorka (× 1)
  • G — deska průchodky (× 1)
  • H — krytka (× 3)
  • I — šroub M3,5 × 10 (× 2)
  • J — šroub M6 × 8 (× 2)
  • K — šroub M6 × 10 (× 2)
  • L — šroub M8 × 30 (× 1)
  • M — imbusový klíč 4 mm (× 1)
  • N — imbusový klíč 5 mm (× 1)

Šrouby pro monitor:

  • M-A — M4 × 12 (× 4)
  • M-B — M5 × 12 (× 4)
  • M-C — podložka D5 (× 4)

Než začnete​

Montáž zabere asi půl hodiny. Připravte si:

  • Druhou osobu na zavěšení monitoru a na nastavení pružiny — návod v obou krocích žádá o pomoc
  • Oba imbusové klíče (M, N) ze sady a šroubovák na šrouby monitoru
  • Pro svorku: volnou hranu stolu s deskou o tloušťce 10 až 80 mm
  • Pro průchodku: stávající otvor Ø 10–60 mm v desce o tloušťce 10 až 45 mm nebo vrtačku s vrtákem Ø 10 mm
  • Kontrolu, že monitor váží 2 až 9 kg a má otvory VESA 75 × 75 nebo 100 × 100
caution

Pružina je dimenzována na zatížení 2 až 9 kg. Obrazovku lehčí než 2 kg bude pružina tlačit nahoru i při nejmenším napětí a těžší než 9 kg bude klesat — ani jedno nelze napravit stavěcím šroubem.

Montáž​

Krok 1 — Upevněte základnu ke stolu​

Základnu lze upevnit dvěma způsoby. Vyberte si jeden, než začnete.

Varianta 1a — stolní svorka (deska 10–80 mm)

  1. Přišroubujte držák svorky (E) k základně (C) šrouby (K) pomocí imbusového klíče 4 mm (M). Držák má dva páry otvorů: horní pro desku 10–50 mm, dolní pro 45–80 mm.
  2. Nasaďte svorku (F) do držáku a sestavu na hranu stolu.
  3. Utahujte šroub svorky, dokud jeho patka pevně nedosedne na spodní stranu desky.

Varianta 1b — průchodka (deska 10–45 mm)

  1. Využijte stávající kabelový otvor Ø 10–60 mm nebo vyvrtejte otvor Ø 10 mm tam, kde má základna stát.
  2. Přišroubujte díl průchodky k základně (C) šrouby (I) pomocí imbusového klíče 5 mm (N) a nalepte podložky (H) na spodní stranu základny.
  3. Protáhněte čep otvorem, nasaďte zespodu desku (G) a utáhněte ji proti desce stolu.

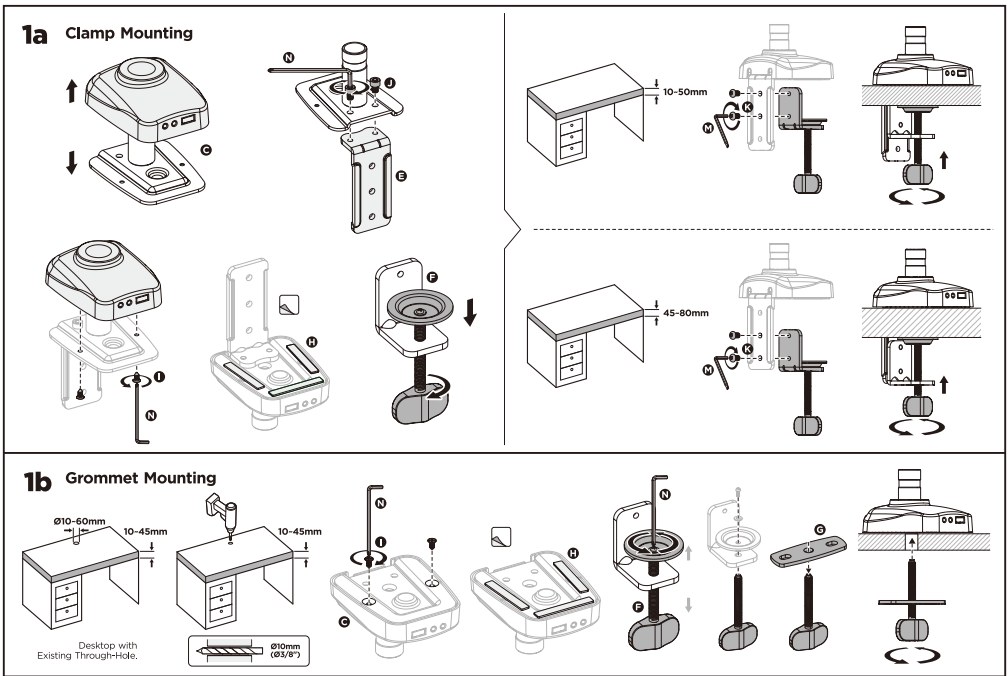

Krok 1: základna upevněná svorkou při desce 10-50 mm nebo 45-80 mm, případně skrz otvor průchodky 10-60 mm v desce do 45 mm

Krok 2 — Nasaďte rameno na základnu​

  1. Nasuňte dolní rameno (A) na čep základny (C) shora.
  2. Zatlačte je až na doraz a zajistěte je podle nákresu šroubem určeným pro tento spoj.

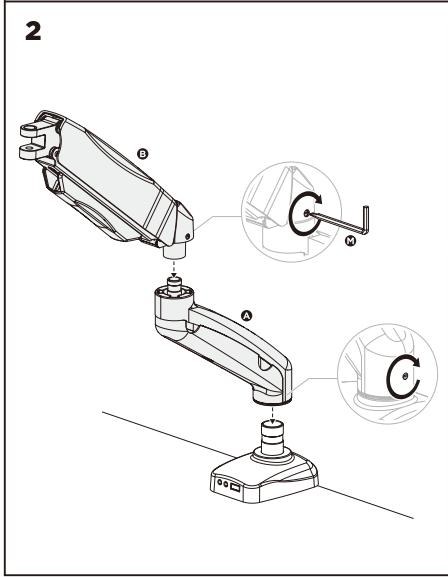

Krok 2: dolní rameno A nasunuté na čep základny C a zajištěné

Krok 3 — Připevněte VESA desku k rameni​

  1. Nasaďte VESA desku (D) na hlavu na konci horního ramene (B).
  2. Zajistěte ji šroubem (J) a utáhněte imbusovým klíčem 4 mm (M).

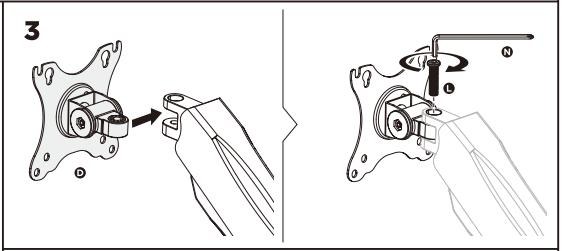

Krok 3: VESA deska D nasazená na hlavu horního ramene a zajištěná šroubem J

Krok 4 — Přišroubujte desku k monitoru​

Položte monitor obrazovkou dolů na měkkou a čistou podložku tak, aby značka UP na desce mířila k horní hraně obrazovky.

  1. Přiložte desku k otvorům VESA — 75 × 75 mm nebo 100 × 100 mm.
  2. Připevněte ji čtyřmi šrouby M4 × 12 (M-A) nebo M5 × 12 (M-B) s podložkami (M-C) podle toho, který závit sedí.
  3. Utahujte čtyři šrouby rovnoměrně a nepřetahujte je — závit je v krytu monitoru.

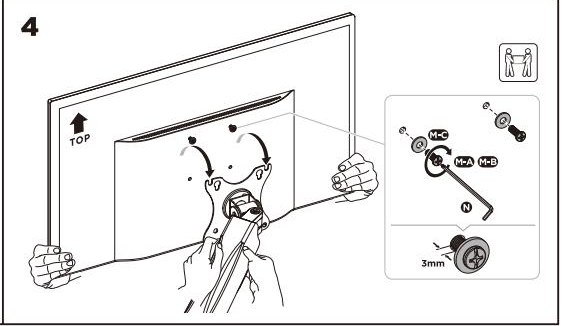

Krok 4: VESA deska přišroubovaná k zadní straně monitoru šrouby M-A nebo M-B s podložkami M-C

Krok 5 — Zavěste monitor na rameno​

  1. Zatímco druhá osoba drží monitor, zasuňte desku do hlavy ramene.
  2. Zajistěte ji šrouby a utáhněte je imbusovým klíčem 5 mm (N).
  3. Obrazovku pusťte až tehdy, když je držena.

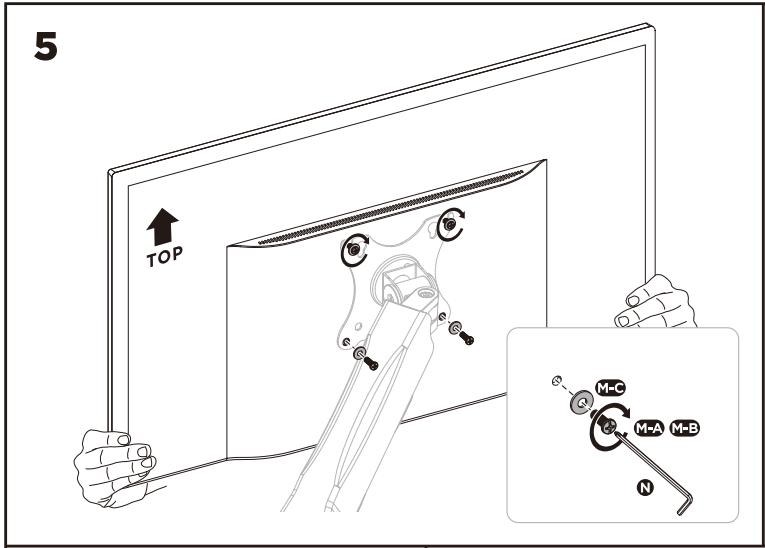

Krok 5: monitor zavěšený na hlavě ramene a zajištěný šrouby imbusovým klíčem 5 mm

Krok 6 — Nastavte napětí pružiny​

Tento krok rozhoduje, zda rameno vaši obrazovku udrží. Provádějte jej s již namontovaným monitorem.

  1. Držte rameno pevně ve vodorovné poloze — v případě potřeby požádejte druhou osobu o pomoc.
  2. Otáčejte stavěcím šroubem dodaným imbusovým klíčem:
    • pokud rameno klesá, otáčejte doprava, dokud nezůstane vodorovně
    • pokud rameno stoupá, otáčejte doleva, dokud nezůstane vodorovně
  3. Šroub nepřetahujte.
caution

Při nastavování držte rameno vždy vodorovně. Nastavování v jiné poloze může poškodit monitor nebo držák.

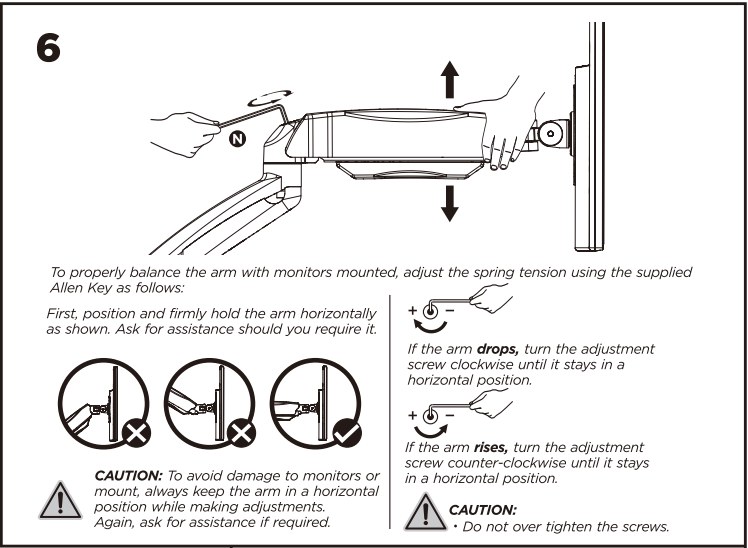

Krok 6: nastavení napětí pružiny imbusovým klíčem při vodorovně drženém rameni - doprava, když rameno klesá, doleva, když stoupá

Krok 7 — Veďte kabel​

Uložte kabel monitoru do kanálu podél ramene a zavřete krytky, pak jej veďte dolů kolem základny ke stolu.

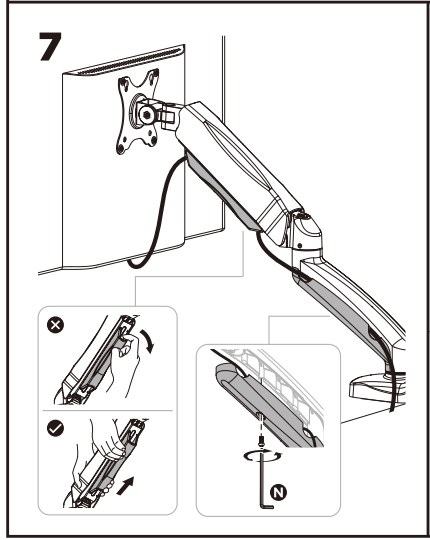

Krok 7: kabel monitoru uložený v kanálu podél ramene a zavřené krytky

Krok 8 — Nastavte polohu obrazovky​

Natočte obrazovku do požadovaného úhlu. Pokud nezůstane stát, dotáhněte šrouby na hlavě podle nákresu.

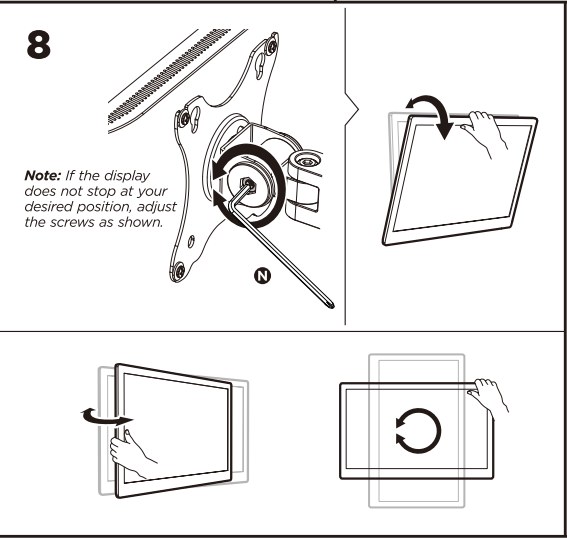

Krok 8: obrazovka natočená do zvolené polohy, se šrouby na hlavě dotaženými, pokud nedrží

Rozměry a rozsahy pohybu​

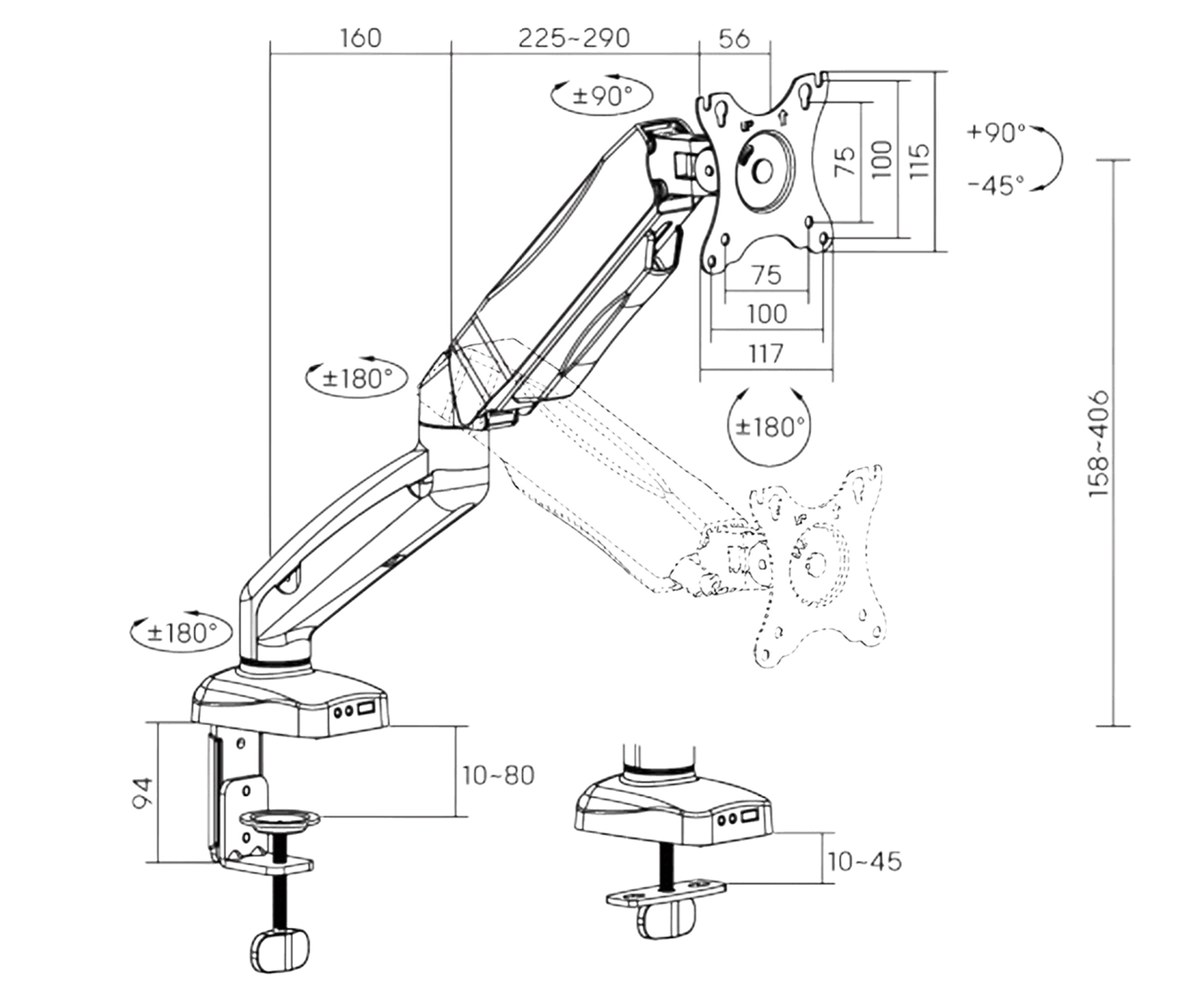

Technický výkres SolidHand-GS01: části ramene 160 a 225-290 mm, hlava 56 mm, VESA 75/100 mm, náklon +90/-45 stupňů, klouby ±90 a ±180 stupňů, výška 158-406 mm, svorka pro desku 10-80 mm a průchodka pro 10-45 mm
  • Výška nad stolem — od 158 do 406 mm
  • Dosah — až 450 mm od základny, s částmi ramene 160 mm a 225–290 mm
  • Klouby ramene — ±180° u základny, ±180° v lokti a ±90° u hlavy
  • Obrazovka — otáčí se o ±180° a naklápí od −45° do +90°
  • Deska stolu — 10 až 80 mm se svorkou, 10 až 45 mm u průchodky

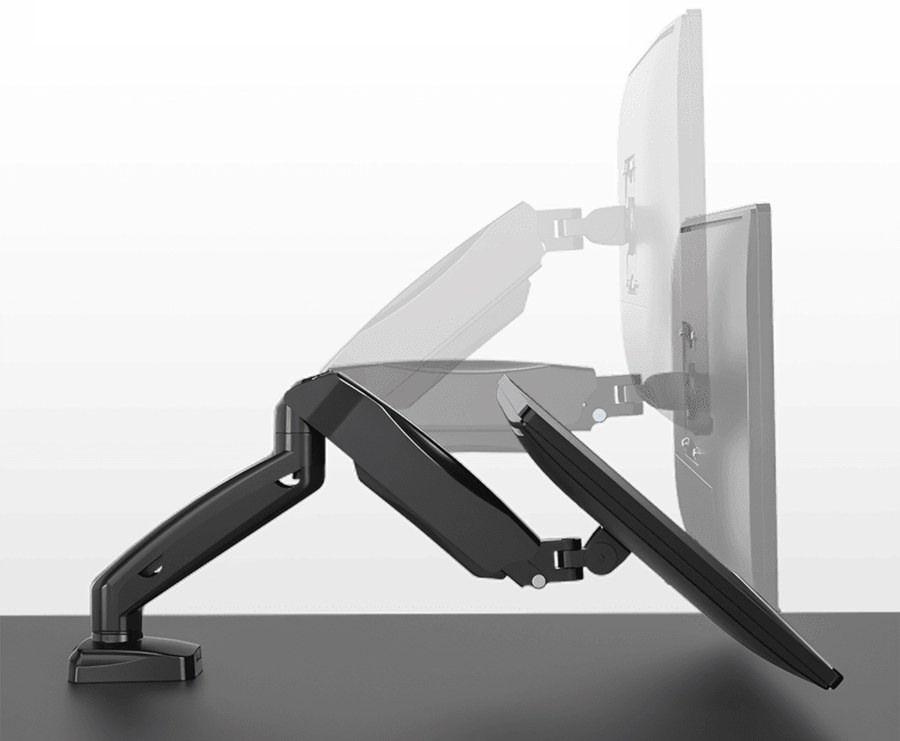

SolidHand-GS01 se svislým zdvihem obrazovky na rameni s pružinou

Práce s držákem​

Když napětí pružiny odpovídá hmotnosti obrazovky, polohujete ji rukou:

  • Výška — zvedněte nebo spusťte obrazovku jednou rukou; pružina ji udrží tam, kde ji necháte
  • Dosah — přitáhněte obrazovku k sobě nebo ji odsuňte, až 450 mm od základny
  • Otáčení — ±180° u základny i v lokti, rameno tak lze složit ke stolu, když potřebujete místo
  • Obrazovka — otáčení ±180° pro svislý režim a náklon od −45° do +90°
caution

Neotáčejte monitor za zadní hranu stolu. Rameno dosáhne dost daleko na to, aby se obrazovka dostala mimo desku — zatížení se pak přenese mimo svorku a může převrátit celý stůl.

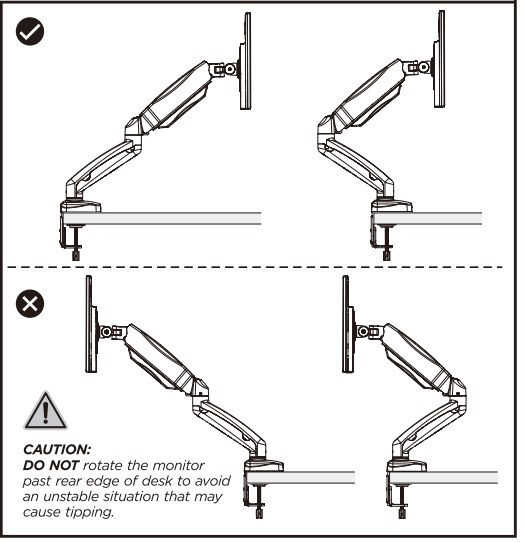

Varování: správné polohy monitoru nad stolem a nesprávné za zadní hranou, které hrozí převrácením

Bezpečnostní pokyny​

  • Ujistěte se, že montážní plocha je dostatečně pevná, aby udržela namontovaný výrobek a zařízení.
  • Nepřekračujte maximální povolené zatížení.
  • Vždy využijte pomoc druhé osoby nebo mechanického zvedacího zařízení, abyste těžké zařízení bezpečně zvedli a umístili.
  • Šrouby utahujte pevně, ale ne přehnaně. Příliš silné utažení může výrobek poškodit a výrazně snížit jeho nosnost.
  • Při používání výrobku udržujte bezpečnou vzdálenost od pohyblivých částí.
  • Používejte výrobek pouze v souladu s určením. Nesedejte si, nestoupejte ani nešplhejte na něj.
  • Výrobek je určen výhradně pro použití v interiéru.
  • Jakékoli úpravy konstrukce jsou nepřípustné.
  • Výrobek může obsahovat drobné díly, které při spolknutí představují riziko udušení. Chraňte je před dětmi.
  • Před použitím se ujistěte, že jsou všechny prvky bezpečně upevněny a že byl návod v plném rozsahu přečten a pochopen.
  • Pravidelně kontrolujte, zda je výrobek bezpečný a připravený k použití.

Časté dotazy​

Jaké monitory se na SolidHand-GS01 hodí?
Monitory s roztečí otvorů VESA 75 × 75 mm nebo 100 × 100 mm, s úhlopříčkou 17 až 32 palců a hmotností 2 až 9 kg. Dolní hranice je tu stejně důležitá jako horní — pružina potřebuje alespoň 2 kg, aby měla proti čemu pracovat.
Rameno samo klesá nebo stoupá. Co s tím?
Nastavte napětí pružiny podle kroku 6: držte rameno vodorovně a otáčejte stavěcím šroubem doprava, když rameno klesá, a doleva, když stoupá. Při nastavování držte rameno vždy vodorovně a šroub nepřetahujte.
Jak silná může být deska mého stolu?
Až 80 mm se svorkou — držák svorky má dva páry otvorů, horní pro 10–50 mm a dolní pro 45–80 mm. Skrz otvor průchodky je limit 45 mm.
Musím do stolu vrtat otvor?
Ne. Svorka sevře volnou hranu stolu bez vrtání. Průchodková varianta využije stávající kabelový otvor Ø 10–60 mm nebo otvor Ø 10 mm, který vyvrtáte sami.
Mohu monitor otočit na výšku?
Ano, hlava se otáčí o ±180°. Při otáčení hlídejte rohy obrazovky a nikdy ji nevychylujte za zadní hranu stolu — hrozí převrácení stolu.
