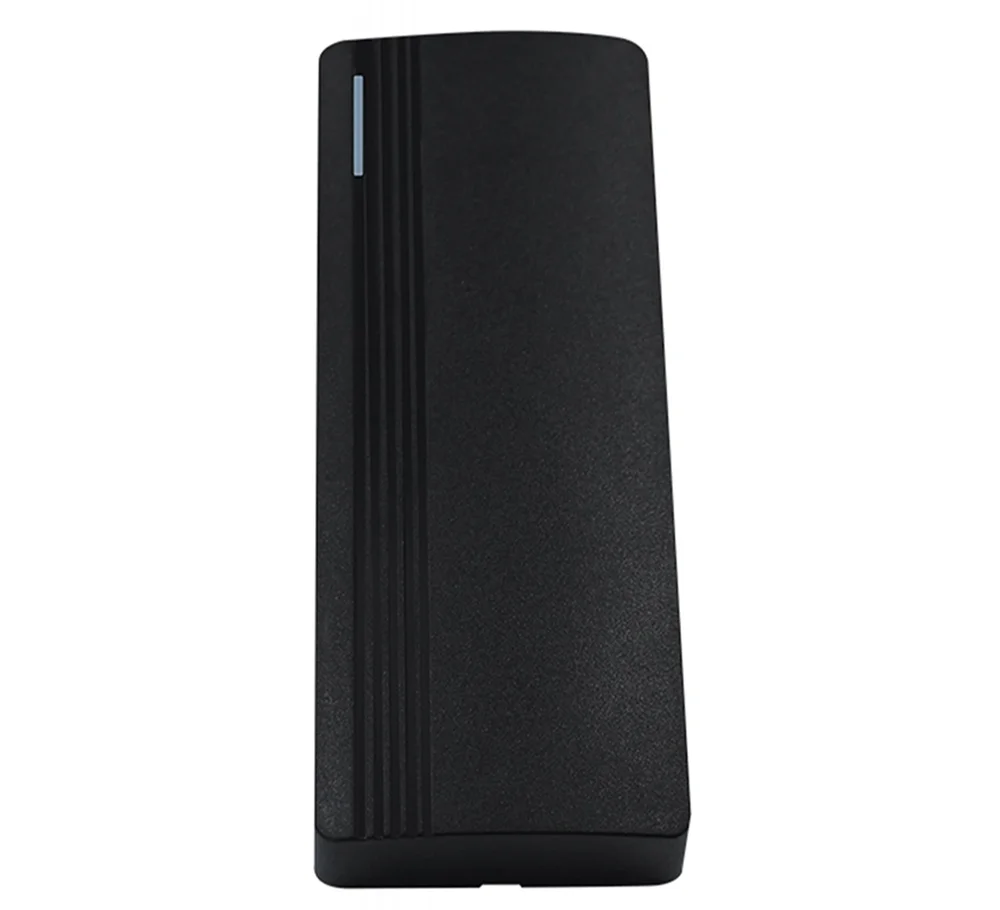

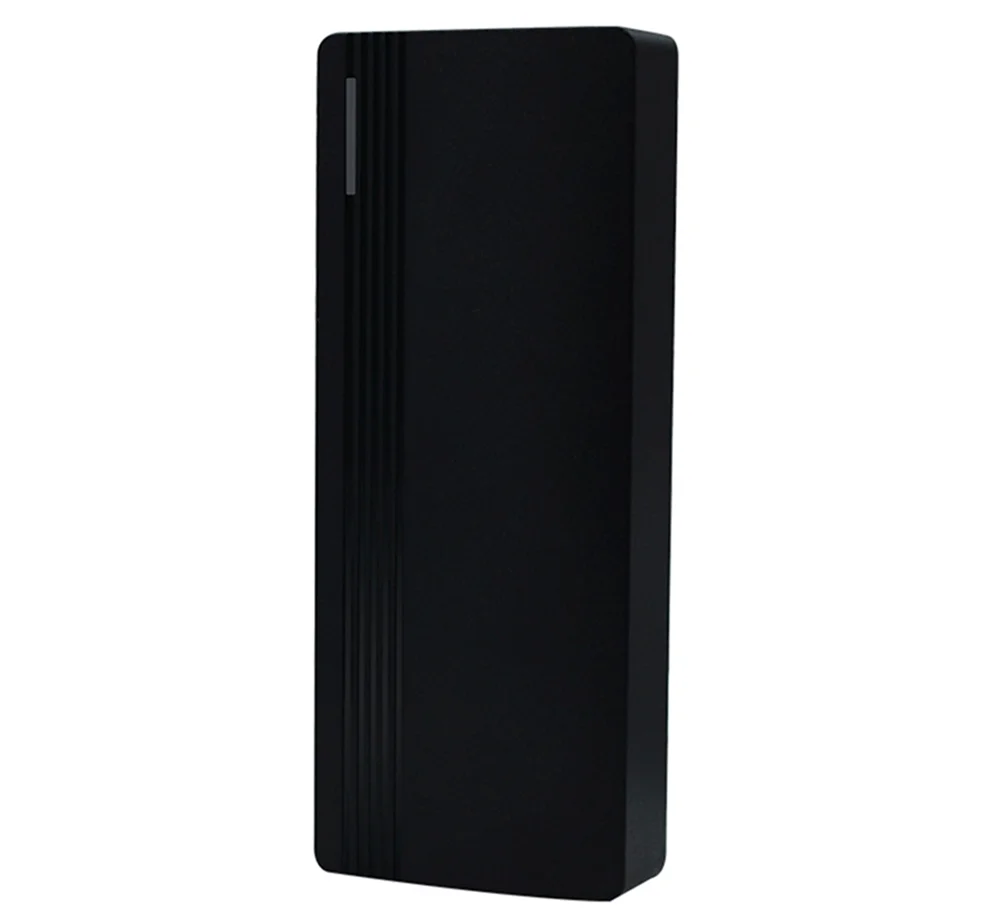

RFID-Näherungsleser 13,56 MHz für die Zutrittskontrolle, Wiegand 34, IP66, SecureEntry-CR20HF
GTIN: 5907614668846 · SKU: SecureEntry-CR20HF
Der SecureEntry-CR20HF ist ein kompakter Näherungsleser für RFID-Karten und Anhänger mit 13,56 MHz. Er trifft selbst keine Zutrittsentscheidung: Wird eine Karte vorgehalten, liest er die Kartennummer und sendet sie über die Wiegand-34-Schnittstelle an eine Zutrittssteuerung oder ein Zeiterfassungsgerät, das über die Türfreigabe entscheidet. Das vollständig vergossene IP66-Gehäuse ist wasser- und staubgeschützt und arbeitet von −25 bis 60 °C, der Leser kann also im Außenbereich montiert werden, an einem Tor oder am Gebäudeeingang.
Inhaltsverzeichnis
Technische Daten
- Typ: RFID-Leser mit Zutrittskontrolle
- Schnittstelle: Wiegand 34
- Verifizierungsart: RFID-Karte 13,56 MHz
- Zutrittskontrolle: ja
- Unterstützte Karten: 13,56 MHz
- Lesbare Chiptypen: MIFARE-kompatibel
- Lesereichweite: 0–5 cm
- Spannung: 9–18 V DC
- Betriebsstrom: unter 50 mA
- Schutzart: IP66
- Betriebstemperatur: −25 bis 60 °C
- Luftfeuchtigkeit im Betrieb: 10–98 %
- Farbe: schwarz
- Produktabmessungen: 120 × 48 × 20 mm
- Verpackungsmaße: 14 × 8,5 × 3,6 cm
- Produktgewicht: 105 g
- Gewicht mit Verpackung: 145 g
Lieferumfang
- RFID-Leser mit Kabelbaum (× 1)
- Dübel (× 2)
- Blechschrauben (× 2)
- Gedruckte Bedienungsanleitung
So arbeitet der Leser
- Der Leser ist ausschließlich ein Wiegand-Leser. Er hat keinen Benutzerspeicher und kein Relais. Die Kartennummer geht an ein separates Gerät, etwa eine Zutrittssteuerung, ein elektronisches Schloss mit Wiegand-Eingang oder ein HDWR-Zeiterfassungsgerät, und dieses Gerät gibt die Tür frei
- Beim Lesen einer Karte leuchtet die LED grün und der Summer piept, während die Wiegand-Daten gesendet werden
- Die Steuerung kann LED und Summer über die beiden optionalen Adern ansteuern: Ein Low-Pegel auf der LED-Ader schaltet die LED grün, ein Low-Pegel auf der Summer-Ader lässt den Summer ertönen
- Das Ausgabeformat ist Wiegand 34 Bit (Werkseinstellung); Wiegand 26 ist optional verfügbar. Die Steuerung muss auf dasselbe Format eingestellt sein

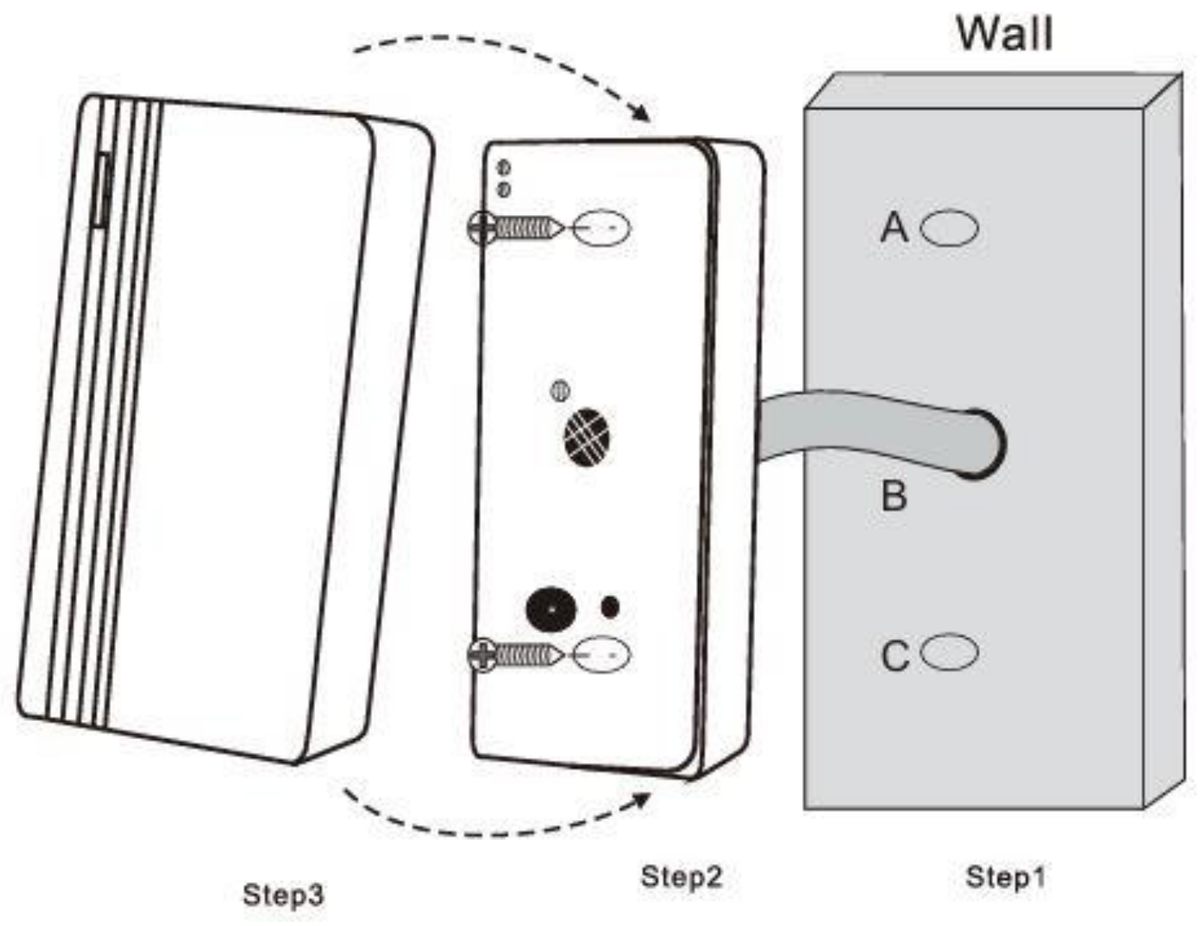

Montage
- Bohren Sie zwei Löcher für die Schrauben (A, C) und ein Loch für das Kabel (B) in die Wand.
- Setzen Sie die Gummidübel in die Löcher A und C.
- Führen Sie das Kabel durch Loch B und schließen Sie es bei ausgeschalteter Stromversorgung wie unten beschrieben an die Steuerung an.
- Schrauben Sie den Leser mit den beiden Schrauben an die Wand.
- Setzen Sie zum Schluss die Frontabdeckung auf den Leser.

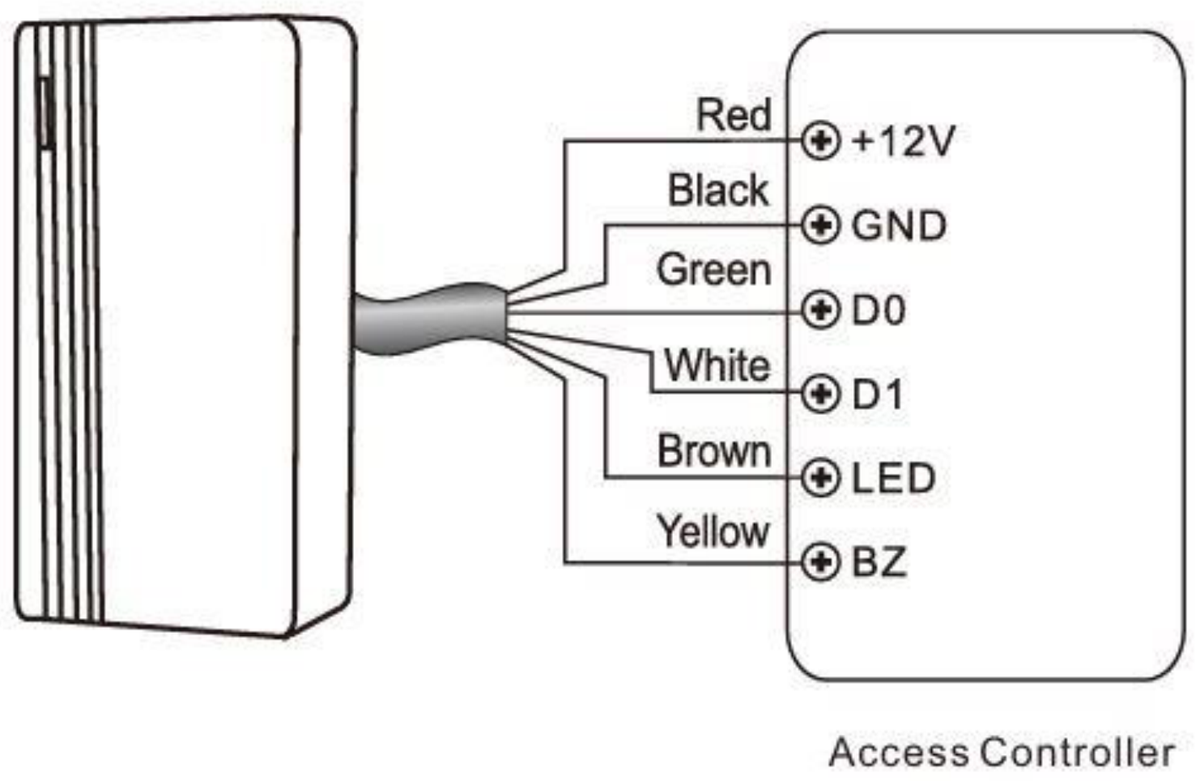

Verdrahtung
Der Leser hat sechs Adern. Vier werden für den Betrieb gebraucht, die braune und die gelbe Ader sind optional.
| Ader | Funktion | Hinweis |
|---|---|---|
| Rot | Stromversorgung | +DC, 9–18 V DC |
| Schwarz | GND | Masse |
| Grün | D0 | Wiegand-Daten 0 |
| Weiß | D1 | Wiegand-Daten 1 |
| Braun | LED | Steuerung der grünen LED durch die Steuerung, optional |
| Gelb | Summer | Steuerung des Summers durch die Steuerung, optional |
- Schließen Sie Rot und Schwarz an die 12-V-DC-Versorgung der Steuerung an und Grün und Weiß an ihre Wiegand-Eingänge D0 und D1. Leser und Steuerung müssen eine gemeinsame Masse haben
- Schließen Sie Braun und Gelb nur an, wenn die Steuerung LED- und Summerausgänge hat und den Zutritt am Leser bestätigen soll
- Stellen Sie die Verbindungen bei ausgeschalteter Stromversorgung her und schalten Sie erst nach Prüfung jeder Ader ein
Funktionstabelle
| Funktion | Verhalten |
|---|---|
| Lesen einer Karte | Die LED leuchtet grün und der Summer piept; gleichzeitig sendet der Leser das Wiegand-Signal. |
| Externe LED-Steuerung | Liegt an der LED-Ader eine niedrige Eingangsspannung an, leuchtet die LED grün. |
| Externe Summersteuerung | Liegt an der Summer-Ader eine niedrige Eingangsspannung an, ertönt der Summer. |
| Wiegand-Datenausgang | Wiegand 34 Bit als Werkseinstellung, Wiegand 26 Bit optional verfügbar. |
Fehlerbehebung
- Die Karte wird nicht gelesen. Halten Sie sie höchstens 5 cm vor die Vorderseite des Lesers. Der Leser liest nur Karten mit 13,56 MHz; für EM-Karten mit 125 kHz ist der SecureEntry-CR20LF nötig.
- Der Leser piept, aber die Tür öffnet nicht. Der Leser hat seine Arbeit getan; die Entscheidung trifft die Steuerung. Prüfen Sie, ob die Karte in der Steuerung registriert und die Steuerung auf Wiegand 34 eingestellt ist.
- Die Steuerung empfängt falsche oder keine Kartennummern. Prüfen Sie, ob Grün an D0 und Weiß an D1 liegt, nicht vertauscht, ob Leser und Steuerung eine gemeinsame Masse haben und ob beide dasselbe Wiegand-Format verwenden.
- Keine LED und kein Piepton. Prüfen Sie die Versorgung an Rot und Schwarz: Der Leser braucht 9–18 V DC.
- LED oder Summer verhalten sich unerwartet. Die braune und die gelbe Ader werden von der Steuerung angesteuert. Lassen Sie sie unangeschlossen, wenn die Steuerung keine LED- und Summerausgänge hat.
Häufig gestellte Fragen
Ist der SecureEntry-CR20HF eine eigenständige Zutrittssteuerung oder nur ein Leser?
Er ist ausschließlich ein Leser. Er liest die Kartennummer und sendet sie über Wiegand 34 an eine separate Zutrittssteuerung oder ein Zeiterfassungsgerät. Er trifft selbst keine Zutrittsentscheidungen und speichert keine Benutzerdaten, daher brauchen Sie eine Steuerung mit Wiegand-Eingang, um die Zutrittsregeln festzulegen.
Welche Karten sind mit dem SecureEntry-CR20HF kompatibel?
RFID-Karten und Schlüsselanhänger mit 13,56 MHz und MIFARE-kompatiblen Chips, aus bis zu 5 cm. Karten mit 125 kHz (EM) werden nicht unterstützt; dafür gibt es den SecureEntry-CR20LF.
Kann er ganzjährig im Außenbereich eingesetzt werden?
Ja. Das vollständig vergossene Gehäuse ist nach IP66 gegen Staub und starkes Strahlwasser geschützt, und der Leser arbeitet von −25 bis 60 °C, sodass er dauerhaft neben Türen, Toren und Schranken montiert werden kann.
Was ist der Unterschied zwischen dem SecureEntry-CR20HF und dem SecureEntry-CR20LF?
Die RFID-Frequenz: Der CR20HF liest Karten mit 13,56 MHz und sendet sie über Wiegand 34, der CR20LF liest EM-Karten mit 125 kHz über Wiegand 26. Beide haben dasselbe IP66-Gehäuse, dieselbe Verdrahtung und dieselbe Montage.
Kann ich ihn mit einem HDWR-Zeiterfassungsgerät verwenden?
Ja, mit einem Gerät, das einen auf dasselbe Format eingestellten Wiegand-Eingang hat. Montieren Sie den Leser außen und das Gerät innen und verbinden Sie beide über die vier Hauptadern.
Wozu dienen die braune und die gelbe Ader?
Über sie kann die Steuerung die grüne LED und den Summer des Lesers ansteuern, etwa um einen gewährten Zutritt zu bestätigen. Sie sind optional und können unangeschlossen bleiben.
