RFID-Näherungsleser 125 kHz für die Zutrittskontrolle, Wiegand 26, IP66, SecureEntry-CR30LF
GTIN: 5907614668853 · SKU: SecureEntry-CR30LF

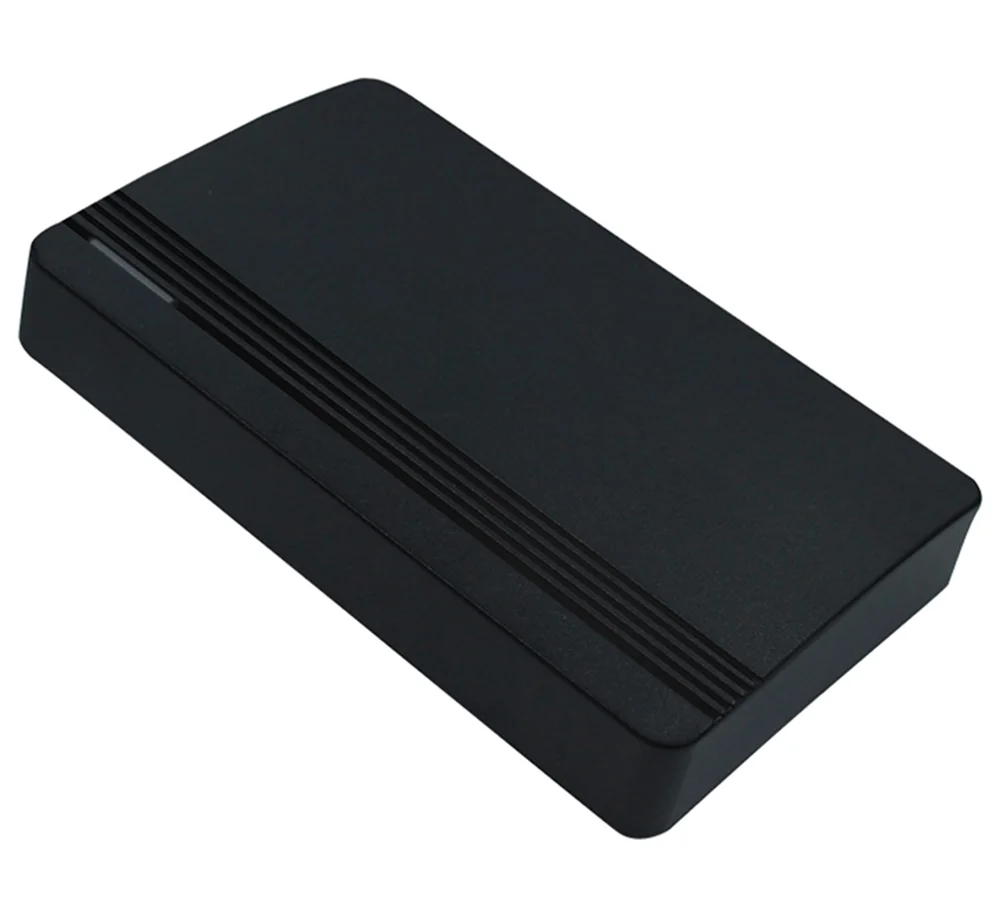

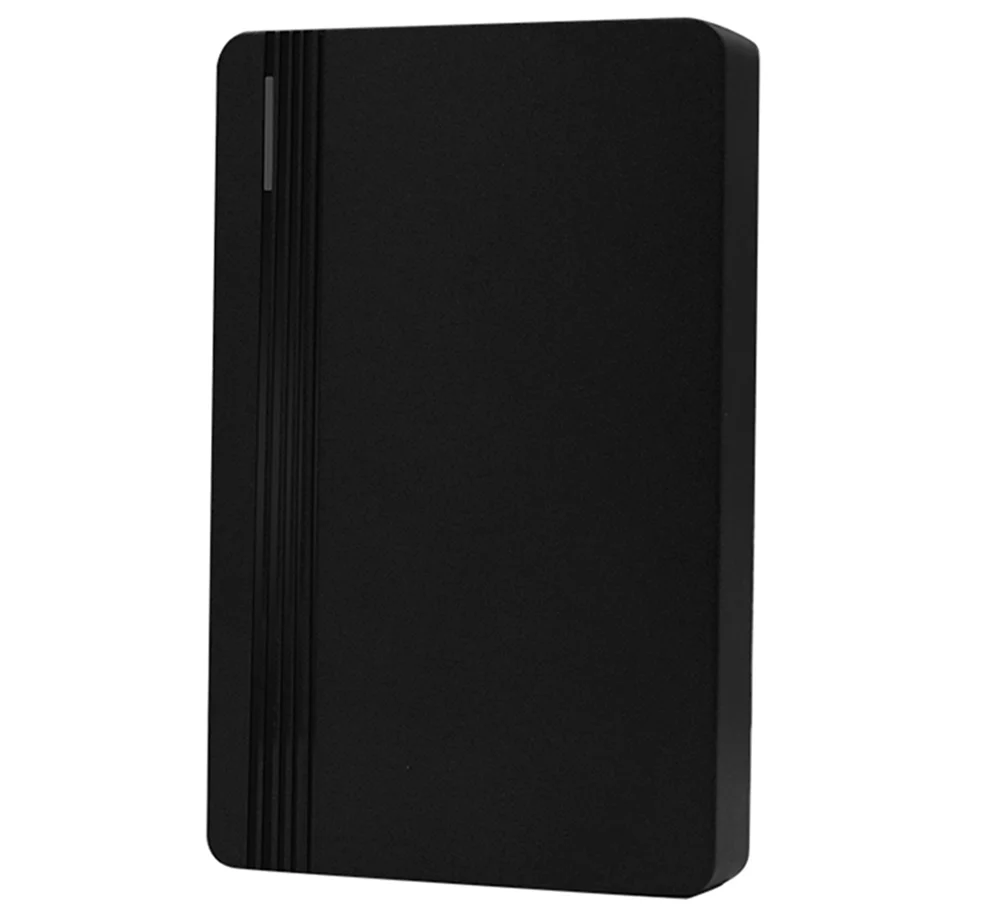

Der SecureEntry-CR30LF ist ein Näherungsleser für RFID-Karten und Anhänger mit 125 kHz in einem breiten Gehäuse mit 120 × 75 × 20 mm. Er trifft selbst keine Zutrittsentscheidung: Wird eine Karte vorgehalten, liest er die Kartennummer und sendet sie über die Wiegand-26-Schnittstelle an eine Zutrittssteuerung oder ein Zeiterfassungsgerät, das über die Türfreigabe entscheidet. Das vollständig vergossene IP66-Gehäuse ist wasser- und staubgeschützt und arbeitet von −40 bis 60 °C, der Leser kann also im Außenbereich montiert werden, an einem Tor oder am Gebäudeeingang.
Inhaltsverzeichnis
Technische Daten
- Typ: RFID-Leser mit Zutrittskontrolle
- Schnittstelle: Wiegand 26
- Verifizierungsart: RFID-Karte 125 kHz
- Zutrittskontrolle: ja
- Unterstützte Karten: 125 kHz
- Lesbare Chiptypen: EM
- Lesereichweite: 0–5 cm
- Spannung: 9–18 V DC
- Betriebsstrom: bis 30 mA
- Schutzart: IP66
- Betriebstemperatur: −40 bis 60 °C
- Luftfeuchtigkeit im Betrieb: 10–98 %
- Farbe: schwarz
- Produktabmessungen: 120 × 75 × 20 mm
- Verpackungsmaße: 14,1 × 8,5 × 3,7 cm
- Produktgewicht: 155 g
- Gewicht mit Verpackung: 195 g
Lieferumfang
- RFID-Leser mit Kabelbaum (× 1)
- Dübel (× 2)
- Blechschrauben (× 2)
- Gedruckte Bedienungsanleitung
So arbeitet der Leser
- Der Leser ist ausschließlich ein Wiegand-Leser. Er hat keinen Benutzerspeicher und kein Relais. Die Kartennummer geht an ein separates Gerät, etwa eine Zutrittssteuerung, ein elektronisches Schloss mit Wiegand-Eingang oder ein HDWR-Zeiterfassungsgerät, und dieses Gerät gibt die Tür frei

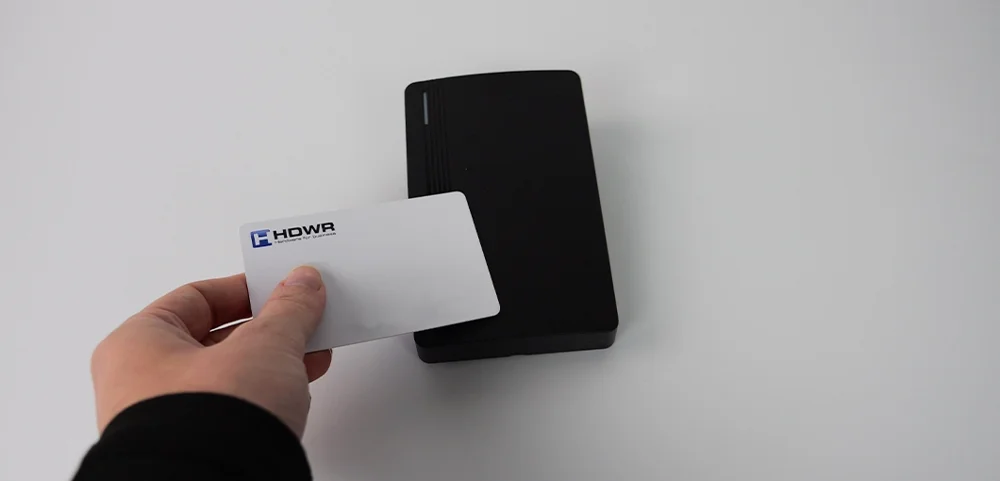

- Beim Lesen einer Karte leuchtet die LED grün und der Summer piept, während die Wiegand-Daten gesendet werden
- Die Steuerung kann LED und Summer über die beiden optionalen Adern ansteuern: Ein Low-Pegel auf der LED-Ader schaltet die LED grün, ein Low-Pegel auf der Summer-Ader lässt den Summer ertönen
- Das Ausgabeformat ist Wiegand 26 Bit (Werkseinstellung); Wiegand 34 ist optional verfügbar. Die Steuerung muss auf dasselbe Format eingestellt sein

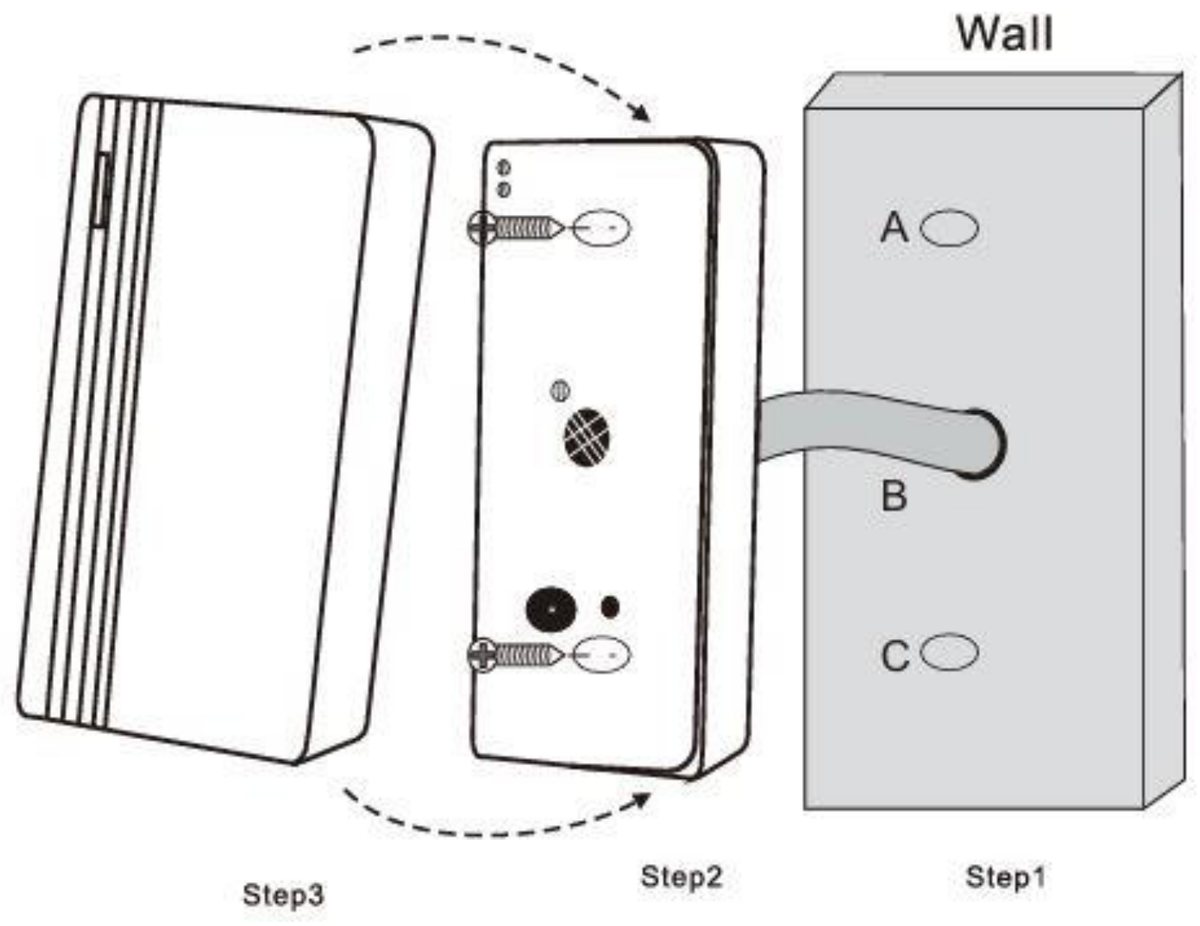

Montage
- Bohren Sie zwei Löcher für die Schrauben (A, C) und ein Loch für das Kabel (B) in die Wand.
- Setzen Sie die Gummidübel in die Löcher A und C.
- Führen Sie das Kabel durch Loch B und schließen Sie es bei ausgeschalteter Stromversorgung wie unten beschrieben an die Steuerung an.
- Schrauben Sie den Leser mit den beiden Schrauben an die Wand.
- Setzen Sie zum Schluss die Frontabdeckung auf den Leser.

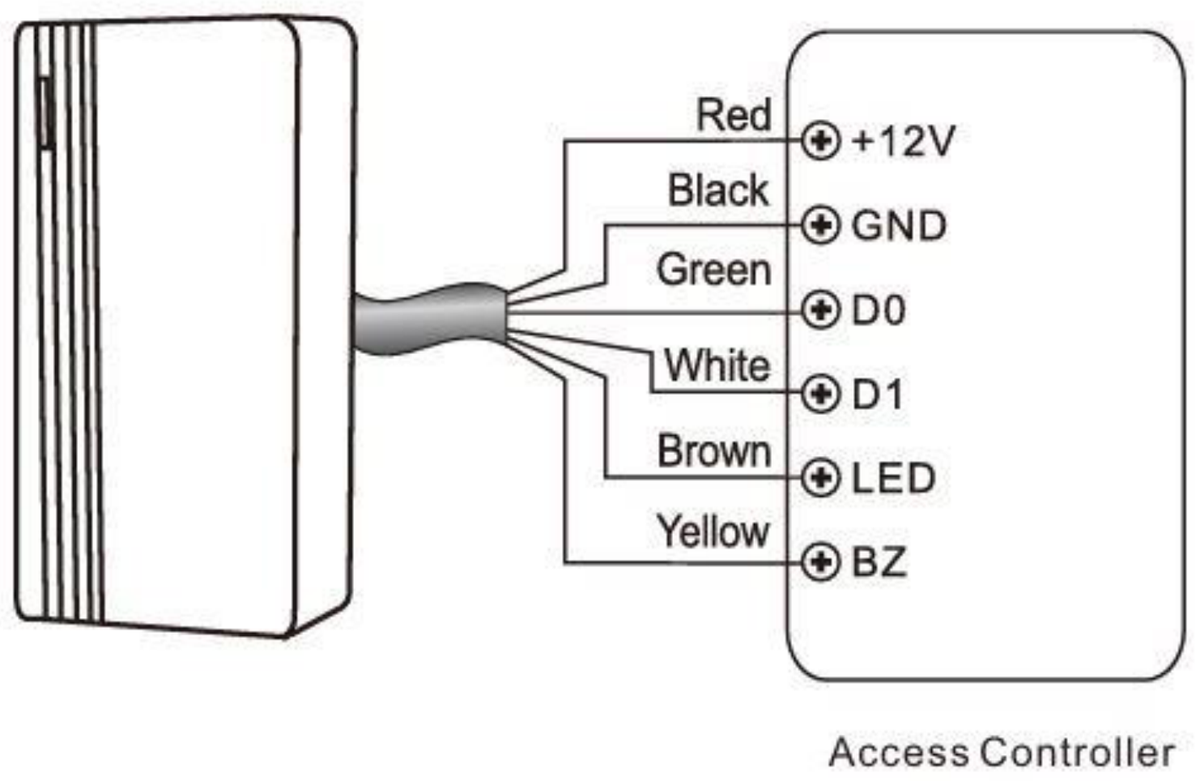

Verdrahtung
Der Leser hat sechs Adern. Vier werden für den Betrieb gebraucht, die braune und die gelbe Ader sind optional.
| Ader | Funktion | Hinweis |
|---|---|---|
| Rot | Stromversorgung | +DC, 9–18 V DC |
| Schwarz | GND | Masse |
| Grün | D0 | Wiegand-Daten 0 |
| Weiß | D1 | Wiegand-Daten 1 |
| Braun | LED | Steuerung der grünen LED durch die Steuerung, optional |
| Gelb | Summer | Steuerung des Summers durch die Steuerung, optional |
- Schließen Sie Rot und Schwarz an die 12-V-DC-Versorgung der Steuerung an und Grün und Weiß an ihre Wiegand-Eingänge D0 und D1. Leser und Steuerung müssen eine gemeinsame Masse haben
- Schließen Sie Braun und Gelb nur an, wenn die Steuerung LED- und Summerausgänge hat und den Zutritt am Leser bestätigen soll
- Stellen Sie die Verbindungen bei ausgeschalteter Stromversorgung her und schalten Sie erst nach Prüfung jeder Ader ein
Funktionstabelle
| Funktion | Verhalten |
|---|---|
| Lesen einer Karte | Die LED leuchtet grün und der Summer piept; gleichzeitig sendet der Leser das Wiegand-Signal. |
| Externe LED-Steuerung | Liegt an der LED-Ader eine niedrige Eingangsspannung an, leuchtet die LED grün. |
| Externe Summersteuerung | Liegt an der Summer-Ader eine niedrige Eingangsspannung an, ertönt der Summer. |
| Wiegand-Datenausgang | Wiegand 26 Bit als Werkseinstellung, Wiegand 34 Bit optional verfügbar. |
Fehlerbehebung
- Die Karte wird nicht gelesen. Halten Sie sie höchstens 5 cm vor die Vorderseite des Lesers. Der Leser liest nur EM-Karten mit 125 kHz; für 13,56-MHz-Karten ist der SecureEntry-CR20HF nötig.
- Der Leser piept, aber die Tür öffnet nicht. Der Leser hat seine Arbeit getan; die Entscheidung trifft die Steuerung. Prüfen Sie, ob die Karte in der Steuerung registriert und die Steuerung auf Wiegand 26 eingestellt ist.
- Die Steuerung empfängt falsche oder keine Kartennummern. Prüfen Sie, ob Grün an D0 und Weiß an D1 liegt, nicht vertauscht, ob Leser und Steuerung eine gemeinsame Masse haben und ob beide dasselbe Wiegand-Format verwenden.
- Keine LED und kein Piepton. Prüfen Sie die Versorgung an Rot und Schwarz: Der Leser braucht 9–18 V DC.
- LED oder Summer verhalten sich unerwartet. Die braune und die gelbe Ader werden von der Steuerung angesteuert. Lassen Sie sie unangeschlossen, wenn die Steuerung keine LED- und Summerausgänge hat.
Häufig gestellte Fragen
Ist der SecureEntry-CR30LF eine eigenständige Zutrittssteuerung oder nur ein Leser?
Er ist ausschließlich ein Leser. Er liest die Kartennummer und sendet sie über Wiegand 26 an eine separate Zutrittssteuerung oder ein Zeiterfassungsgerät. Er speichert keine Benutzerdaten und trifft selbst keine Zutrittsentscheidungen, daher brauchen Sie eine Steuerung mit Wiegand-Eingang, um die Zutrittsregeln festzulegen und die Benutzer zu verwalten.
Welche Karten und Schlüsselanhänger sind mit dem SecureEntry-CR30LF kompatibel?
Standard-RFID-Karten und Schlüsselanhänger mit 125 kHz und EM-Chips, aus bis zu 5 cm. Karten mit 13,56 MHz werden nicht unterstützt; dafür gibt es den SecureEntry-CR20HF.
Kann er zusammen mit einem Zeiterfassungsgerät verwendet werden?
Ja. Häufig wird der SecureEntry-CR30LF außen montiert und über die Wiegand-26-Adern mit einem innen installierten Zeiterfassungsgerät oder einer Zutrittszentrale verbunden. Die Mitarbeiter halten ihre Karten an den Außenleser, und das Gerät im Innenbereich erfasst das Ereignis.
Kann er im Außenbereich montiert werden?
Ja. Das vollständig vergossene Gehäuse ist nach IP66 geschützt, und der Leser arbeitet von −40 bis 60 °C, sodass er an einem Tor oder an einer Außenwand installiert werden kann.
Was unterscheidet ihn vom SecureEntry-CR10LF und CR20LF?
Alle drei lesen EM-Karten mit 125 kHz über Wiegand 26 und werden gleich verdrahtet und montiert. Sie unterscheiden sich in der Größe: Der CR30LF hat mit 120 × 75 × 20 mm das breiteste Gehäuse, der CR20LF misst 120 × 48 × 20 mm und der CR10LF ist die Mini-Version mit 70 × 37 × 17 mm.
Wozu dienen die braune und die gelbe Ader?
Über sie kann die Steuerung die grüne LED und den Summer des Lesers ansteuern, etwa um einen gewährten Zutritt zu bestätigen. Sie sind optional und können unangeschlossen bleiben.
