RFID-Näherungsleser 125 kHz für die Zutrittskontrolle, Metallgehäuse, Wiegand 26, IP66, SecureEntry-CR40
GTIN: 5907614668785 · SKU: SecureEntry-CR40

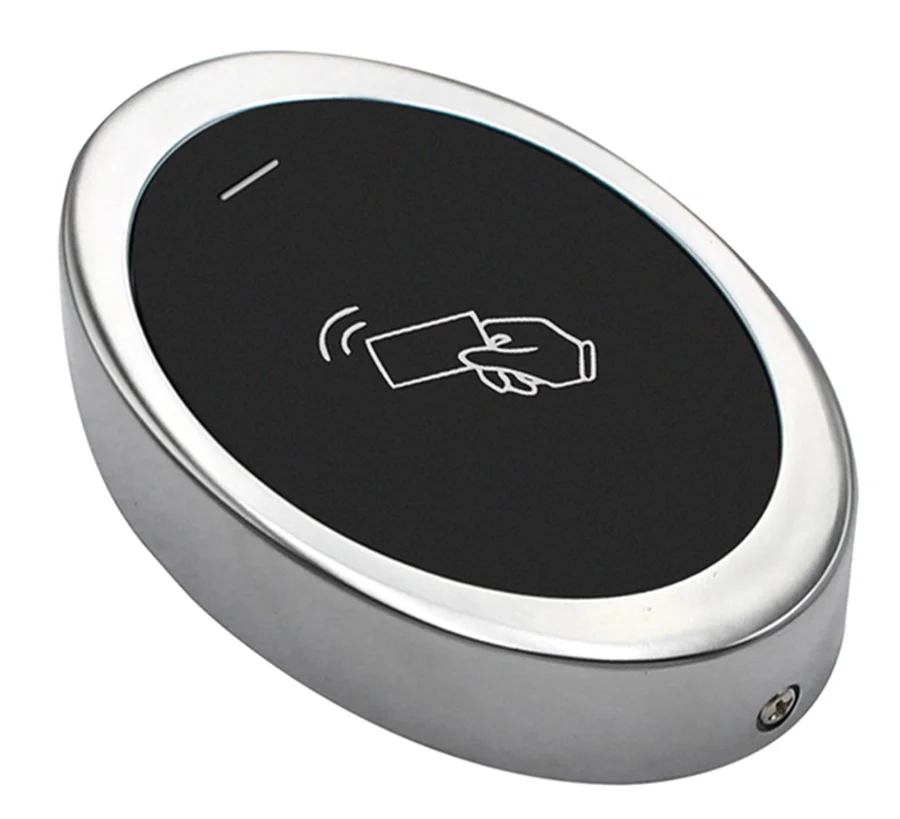

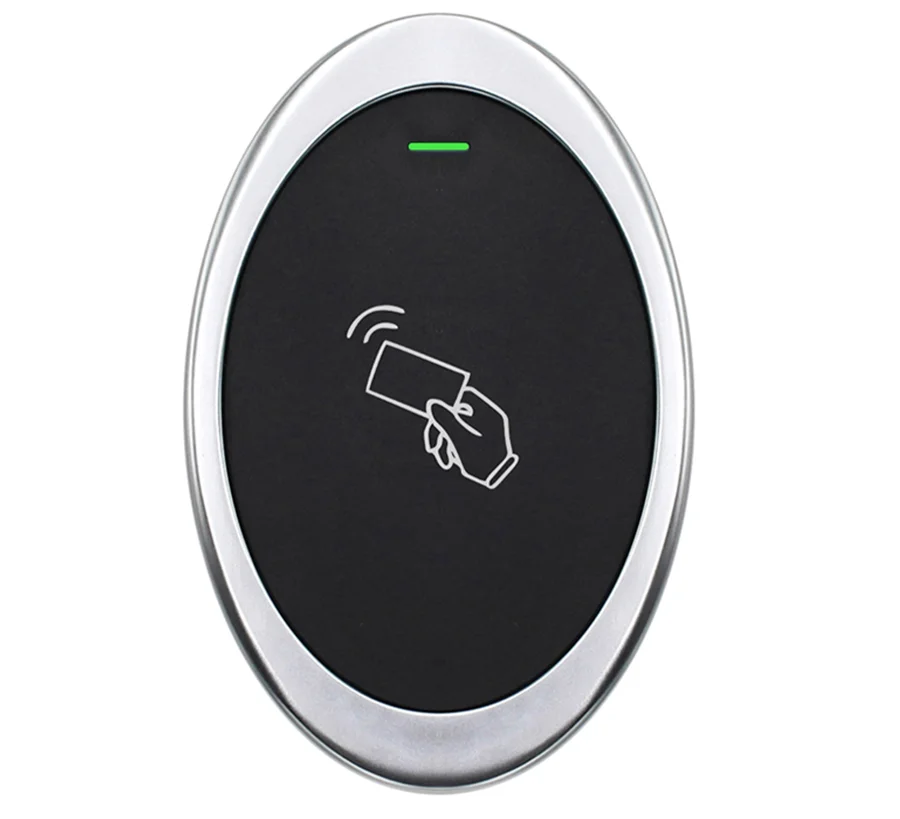

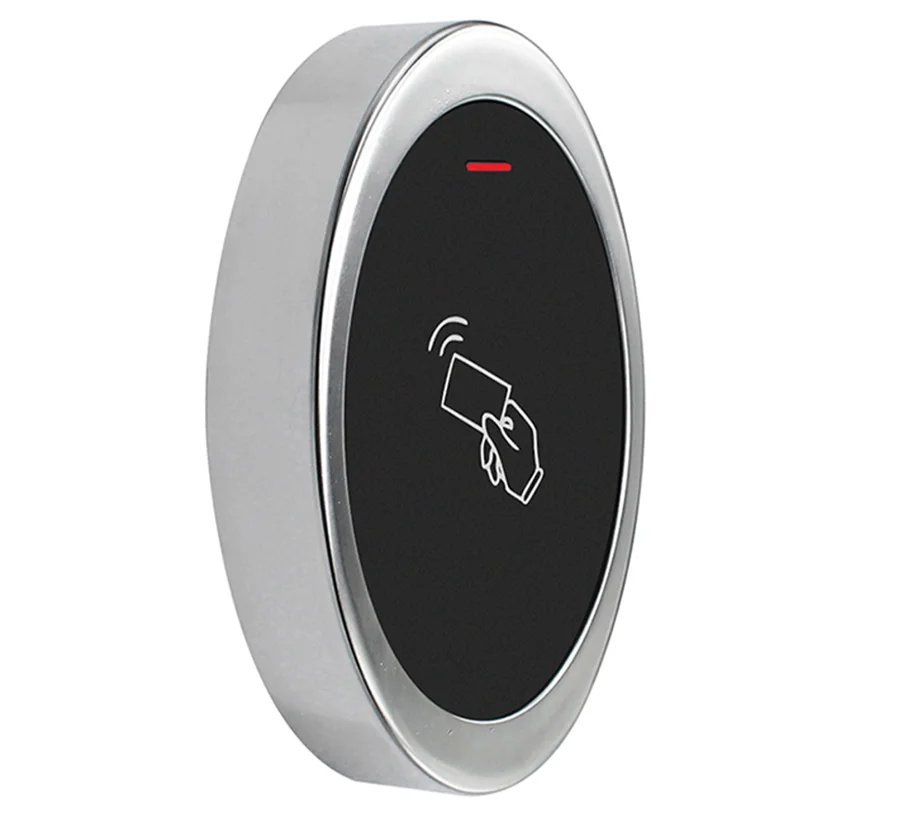

Der SecureEntry-CR40 ist ein runder Näherungsleser für RFID-Karten und Anhänger mit 125 kHz in einem vandalismusgeschützten Metallgehäuse. Er trifft selbst keine Zutrittsentscheidung: Wird eine Karte vorgehalten, liest er die Kartennummer und sendet sie über die Wiegand-26-Schnittstelle an eine Zutrittssteuerung oder ein Zeiterfassungsgerät, das über die Türfreigabe entscheidet. Das IP66-Gehäuse ist wasser- und staubgeschützt und arbeitet von −40 bis 60 °C, der Leser kann also im Außenbereich montiert werden, an einem Tor oder am Gebäudeeingang.
Inhaltsverzeichnis
Technische Daten
- Typ: RFID-Leser mit Zutrittskontrolle
- Schnittstelle: Wiegand 26
- Verifizierungsart: RFID-Karte
- Zutrittskontrolle: ja
- Unterstützte Karten: 125 kHz
- Lesbare Chiptypen: EM
- Lesereichweite: über 3 cm
- Spannung: 9–24 V DC
- Betriebsstrom: 25 mA
- Gehäuse: Metall, vandalismusgeschützt
- Schutzart: IP66
- Betriebstemperatur: −40 bis 60 °C
- Luftfeuchtigkeit im Betrieb: 10–95 %
- Produktabmessungen: Ø 105 × 20 mm
- Produktgewicht: 180 g
- Gewicht mit Verpackung: 260 g
Lieferumfang
- RFID-Leser mit Zutrittskontrolle
- Schrauben und Dübel für die Montage
- Bedienungsanleitung
So arbeitet der Leser
- Der Leser ist ausschließlich ein Wiegand-Leser. Er hat keinen Benutzerspeicher und kein Relais. Die Kartennummer geht an ein separates Gerät, etwa eine Zutrittssteuerung, ein elektronisches Schloss mit Wiegand-Eingang oder ein HDWR-Zeiterfassungsgerät, und dieses Gerät gibt die Tür frei
- An eine Zutrittssteuerung mit elektrischem Türöffner oder elektromagnetischem Schloss angeschlossen, steuert er den Zutritt zu Räumen und Gebäuden
- Beim Lesen einer Karte leuchtet die LED grün und der Summer piept, während die Wiegand-Daten gesendet werden
- Die Steuerung kann LED und Summer über die beiden optionalen Adern ansteuern: Ein Low-Pegel auf der LED-Ader schaltet die LED grün, ein Low-Pegel auf der Summer-Ader lässt den Summer ertönen
- Das Ausgabeformat ist Wiegand 26 Bit (Werkseinstellung); die Steuerung muss auf dasselbe Format eingestellt sein
Montage

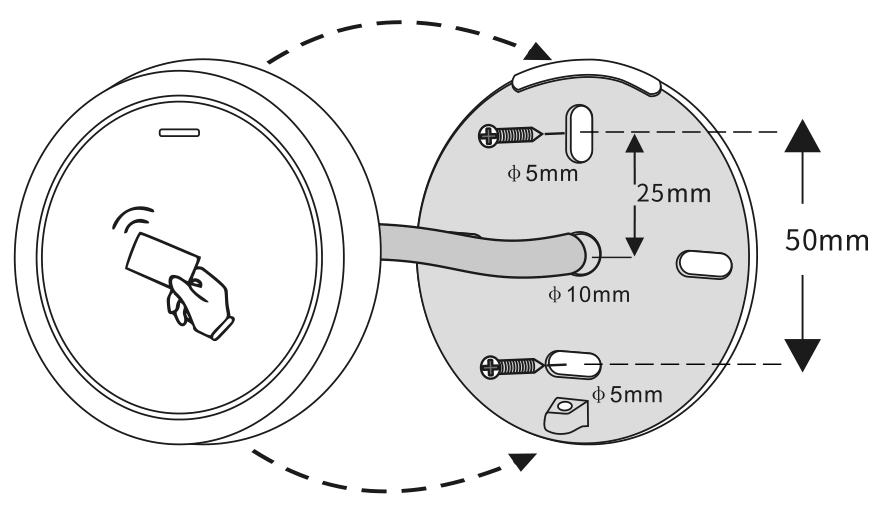

- Bohren Sie zwei Löcher für die Schrauben (A, C) und ein Loch für das Kabel (B) in die Wand. Die Schraubenlöcher haben 5 mm Durchmesser und liegen 50 mm auseinander; das 10-mm-Kabelloch liegt dazwischen, 25 mm von jedem entfernt.
- Schlagen Sie die Gummidübel in die Löcher A und C.
- Befestigen Sie die Rückabdeckung mit den beiden Schrauben an der Wand.
- Führen Sie das Kabel durch Loch B und schließen Sie es bei ausgeschalteter Stromversorgung wie unten beschrieben an die Steuerung an.
- Setzen Sie den Leser auf die Rückabdeckung.
Verdrahtung

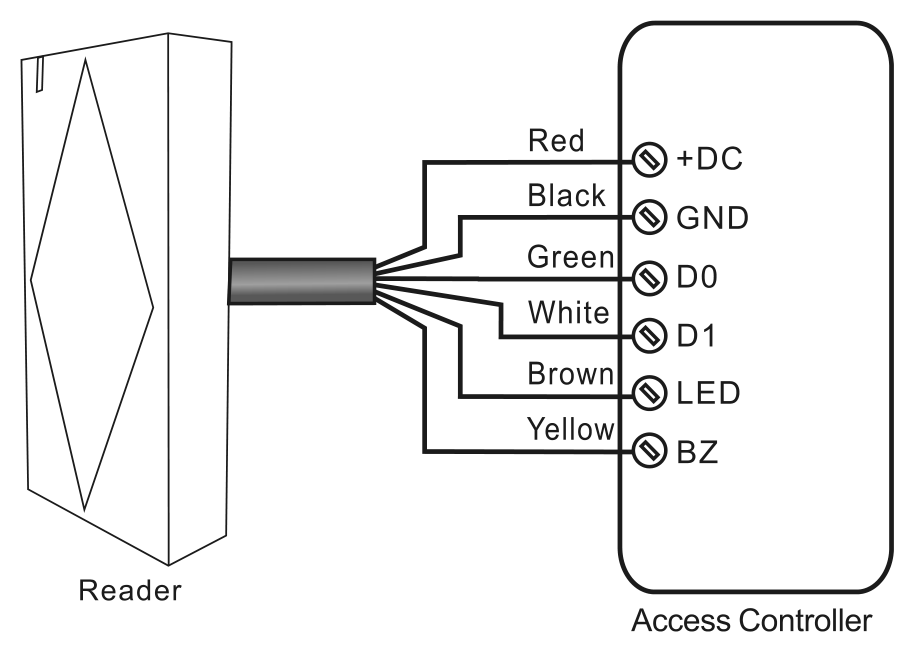

Der Leser hat sechs Adern. Vier werden für den Betrieb gebraucht, die braune und die gelbe Ader sind optional.
| Ader | Funktion | Hinweis |
|---|---|---|
| Rot | Stromversorgung | +DC, 9–24 V DC |
| Schwarz | GND | Masse |
| Grün | D0 | Wiegand-Daten 0 |
| Weiß | D1 | Wiegand-Daten 1 |
| Braun | LED | Steuerung der grünen LED durch die Steuerung, optional |
| Gelb | Summer | Steuerung des Summers durch die Steuerung, optional |
- Schließen Sie Rot und Schwarz an die 9–24-V-DC-Versorgung an und Grün und Weiß an die Wiegand-Eingänge D0 und D1 der Steuerung. Leser und Steuerung müssen eine gemeinsame Masse haben
- Schließen Sie Braun und Gelb nur an, wenn die Steuerung LED- und Summerausgänge hat und den Zutritt am Leser bestätigen soll
- Stellen Sie die Verbindungen bei ausgeschalteter Stromversorgung her und schalten Sie erst nach Prüfung jeder Ader ein
Funktionstabelle
| Funktion | Verhalten |
|---|---|
| Lesen einer Karte | Die LED leuchtet grün und der Summer piept; gleichzeitig sendet der Leser das Wiegand-Signal. |
| Externe LED-Steuerung | Liegt an der LED-Ader eine niedrige Eingangsspannung an, leuchtet die LED grün. |
| Externe Summersteuerung | Liegt an der Summer-Ader eine niedrige Eingangsspannung an, ertönt der Summer. |
| Wiegand-Datenausgang | Die Werkseinstellung ist 26 Bit. |
Datensignal
| Parameter | Typische Zeit |
|---|---|
| Impulsbreite | 42 µs |
| Impulsabstand | 2 ms |

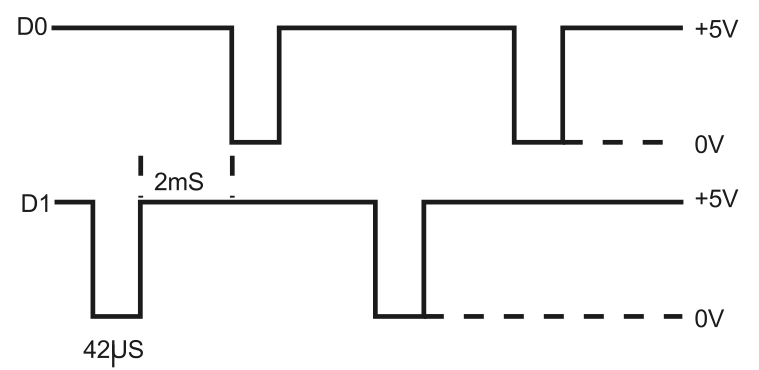

Das Diagramm zeigt die Impulsbreite (wie lange ein Impuls dauert) und den Impulsabstand (die Zeit zwischen den Impulsen) der vom Leser gesendeten Wiegand-Daten für die Beispieldaten 1010. Verwenden Sie diese Werte, wenn sich an der Steuerung das Wiegand-Timing einstellen lässt.
Fehlerbehebung
- Die Karte wird nicht gelesen. Halten Sie sie nah an das Kartensymbol auf der Vorderseite des Lesers. Der Leser liest nur EM-Karten mit 125 kHz; 13,56-MHz-Karten werden nicht unterstützt.
- Der Leser piept, aber die Tür öffnet nicht. Der Leser hat seine Arbeit getan; die Entscheidung trifft die Steuerung. Prüfen Sie, ob die Karte in der Steuerung registriert und die Steuerung auf Wiegand 26 eingestellt ist.
- Die Steuerung empfängt falsche oder keine Kartennummern. Prüfen Sie, ob Grün an D0 und Weiß an D1 liegt, nicht vertauscht, und ob Leser und Steuerung eine gemeinsame Masse haben.
- Keine LED und kein Piepton. Prüfen Sie die Versorgung an Rot und Schwarz: Der Leser braucht 9–24 V DC.
- LED oder Summer verhalten sich unerwartet. Die braune und die gelbe Ader werden von der Steuerung angesteuert. Lassen Sie sie unangeschlossen, wenn die Steuerung keine LED- und Summerausgänge hat.
Häufig gestellte Fragen
Ist der SecureEntry-CR40 eine eigenständige Zutrittssteuerung oder nur ein Leser?
Er ist ausschließlich ein Leser. Er liest die Kartennummer und leitet sie über Wiegand 26 an eine separate Zutrittssteuerung oder ein Zeiterfassungsgerät weiter. Er trifft selbst keine Zutrittsentscheidungen und speichert keine Benutzerdaten, daher brauchen Sie eine Steuerung mit Wiegand-Eingang, um Zutrittsregeln festzulegen und durchzusetzen.
Welche RFID-Karten und Anhänger sind kompatibel?
Standard-Näherungskarten und Schlüsselanhänger mit 125 kHz und EM-Chips. Karten mit 13,56 MHz werden nicht unterstützt.
Kann er an ein Zeiterfassungsgerät angeschlossen werden?
Ja. Eine übliche Anordnung ist der SecureEntry-CR40 außen am Gebäudeeingang, über die Wiegand-26-Adern mit einem innen installierten Zeiterfassungsgerät verbunden. Die Mitarbeiter halten ihre Karten an den Außenleser und das Gerät im Inneren erfasst die Anwesenheit.
Kann er im Außenbereich montiert werden?
Ja. Das Metallgehäuse ist nach IP66 geschützt und der Leser arbeitet von −40 bis 60 °C und bei 10 bis 95 % Luftfeuchtigkeit, sodass er an einer Außenwand, einem Türrahmen oder einem Torpfosten installiert werden kann.
Wozu dienen die braune und die gelbe Ader?
Über sie kann die Steuerung die grüne LED und den Summer des Lesers ansteuern, etwa um einen gewährten Zutritt zu bestätigen. Sie sind optional und können unangeschlossen bleiben.
Was macht der Leser, wenn eine Karte vorgehalten wird?
Die LED leuchtet grün, der Summer piept und gleichzeitig wird die Kartennummer über die Wiegand-Leitungen gesendet.
