Einarmige Tischhalterung für Monitor oder Laptop, SolidHand-L01

GTIN: 5907614664879 · SKU: SolidHand-L01

Die SolidHand-L01 ist eine Stahlsäule, die mit einer Klemme am Tisch befestigt wird und einen Schwenkarm trägt. Der Arm nimmt entweder einen Monitor von 13 bis 32 Zoll an der VESA-Platte oder einen Laptop auf der mitgelieferten Ablage auf — immer nur ein Gerät, bis 10 kg. Der Arm dreht sich volle 360° um die Säule, der Kopf neigt sich um ±90° und dreht sich um 360°, der Bildschirm lässt sich also auch hochkant stellen.

Inhaltsverzeichnis​

Technische Daten​

  • Farbe: schwarz
  • Material: Stahl
  • Anzahl der Monitore: 1
  • Bildschirmgröße: 13–32"
  • Tragfähigkeit: bis 10 kg
  • VESA-Standard: 75 × 75 mm, 100 × 100 mm
  • Neigungswinkel: ±90°
  • Armdrehung: 360°
  • Drehung: 360°
  • Montage: Tischklemme; Durchführungsplatte ebenfalls im Lieferumfang
  • Gewicht: 4,3 kg

Lieferumfang​

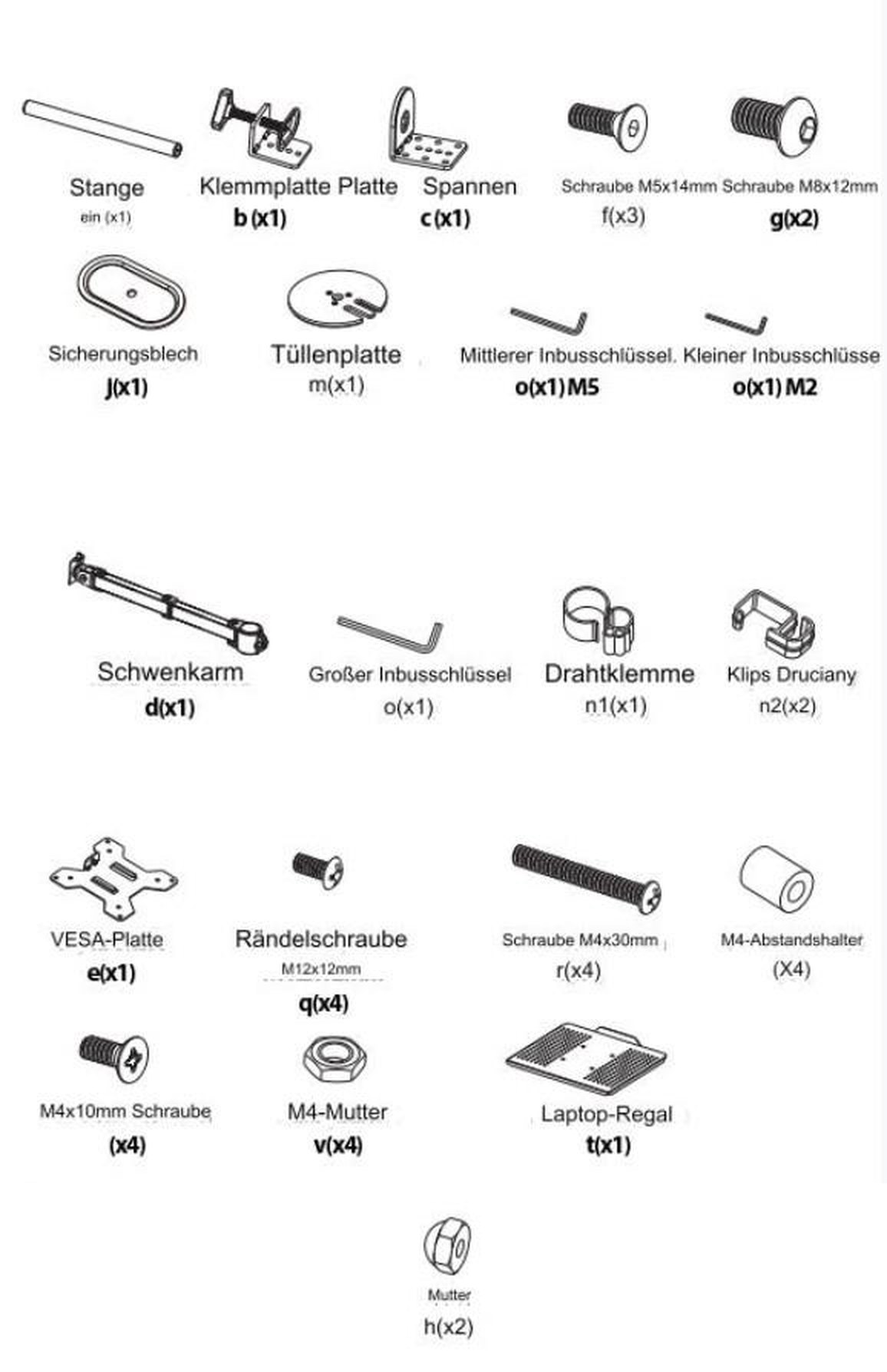

Lieferumfang der SolidHand-L01: Säule, zwei Klemmplatten, Schwenkarm, VESA-Platte, Laptopablage, Sicherungs- und Durchführungsplatte, Kabelclips, Schrauben, Distanzhülsen, Muttern und drei Innensechskantschlüssel
  • a — Säule (× 1)
  • b, c — Klemmplatten (je × 1)
  • d — Schwenkarm (× 1)
  • e — VESA-Platte (× 1)
  • t — Laptopablage (× 1)
  • j — Sicherungsplatte (× 1)
  • m — Durchführungsplatte (× 1)
  • n1 — Kabelclip (× 1), n2 — Kabelclips (× 2)
  • f — Schraube M5 × 14 mm (× 3), g — Schraube M8 × 12 mm (× 2), h — Mutter (× 2)
  • q — Rändelschraube M4 × 12 mm (× 4), r — Schraube M4 × 30 mm (× 4), s — Distanzhülse M4 (× 4)
  • u — Schraube M4 × 10 mm (× 4), v — Mutter M4 (× 4)
  • o — Innensechskantschlüssel: groß, mittel (M5) und klein (M2)

Bevor Sie beginnen​

Die Montage dauert etwa zwanzig Minuten. Legen Sie bereit:

  • Eine zweite Person — den Monitor einzuhängen ist Arbeit für zwei
  • Einen Kreuzschlitzschraubendreher für die Schrauben der Ablage; alle drei Innensechskantschlüssel liegen bei
  • Die Prüfung, ob der Monitor 13–32" groß ist und VESA-Löcher 75 × 75 oder 100 × 100 hat und ob das Gerät nicht mehr als 10 kg wiegt
  • Eine freie Tischkante für die Klemme und eine Tischplatte, die die Säule mit dem Bildschirm sicher trägt
vorsicht

Prüfen Sie vor dem Beginn, ob Sie alle oben genannten Teile erhalten haben. Fehlt etwas oder ist etwas beschädigt, wenden Sie sich an uns, bevor Sie die Halterung montieren.

Montage​

Schritt 1 — Säule am Tisch befestigen​

Die Säule wird auf eine von zwei Arten am Tisch befestigt, die Teile für beide liegen bei. Die Klemme greift eine freie Tischkante und hinterlässt keine Spuren; die Durchführung geht durch eine Bohrung in der Tischplatte und lässt die Basis bündig aufliegen.

Variante A — Montage mit der Klemme

  1. Stellen Sie die Säule (a) auf den runden Teller der Klemmplatte c und verschrauben Sie beide mit den drei Schrauben M5 × 14 mm (f) und dem mittleren Innensechskantschlüssel (o).
  2. Setzen Sie die Klemmplatte b an c und verbinden Sie beide mit den zwei Schrauben M8 × 12 mm (g). Die Platten lassen sich in einer der beiden gezeigten Stellungen verschrauben — so wird die Klemme an die Dicke der Tischplatte angepasst.
  3. Schieben Sie das Ganze auf die Tischkante und ziehen Sie den Kunststoffknauf von unten an, bis die Säule fest und senkrecht steht.

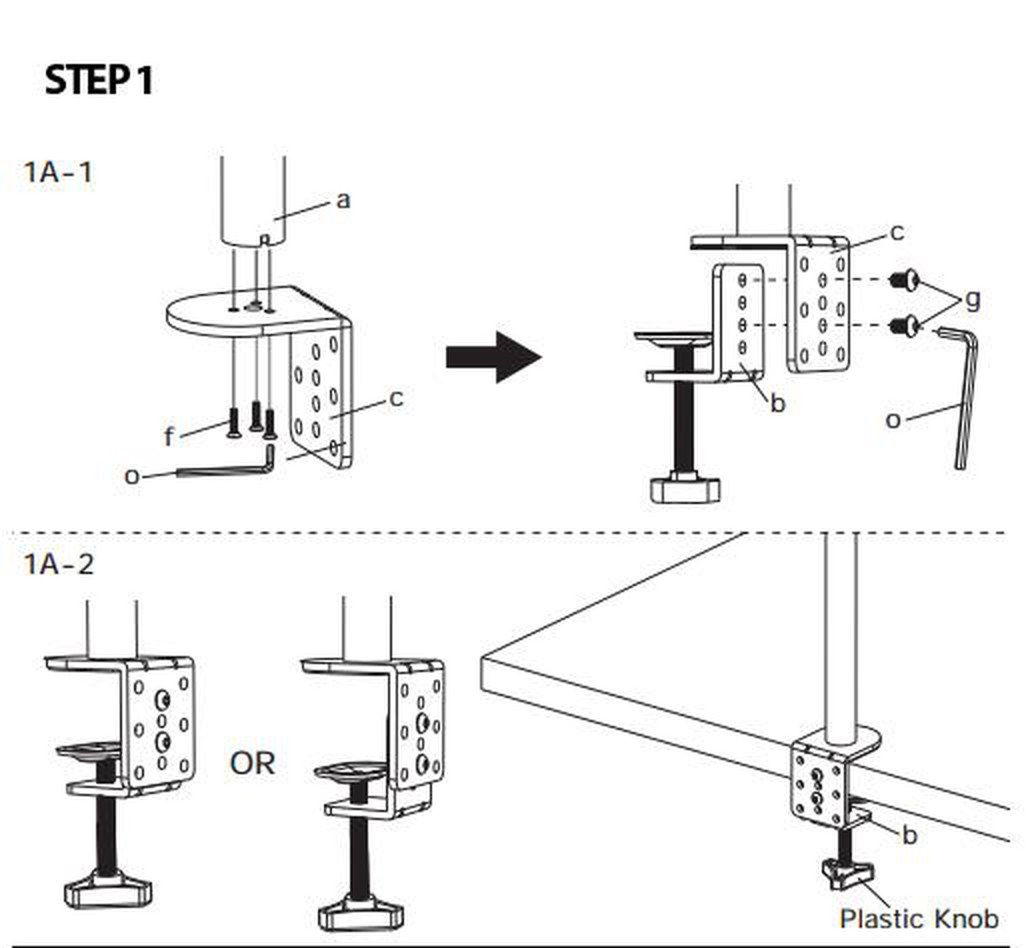

Schritt 1: Verschrauben der Säule mit den Klemmplatten und Aufsetzen der Klemme auf die Tischkante, mit den zwei Plattenstellungen für unterschiedliche Plattendicken

Variante B — Montage durch die Tischplatte

  1. Steckt in der Bohrung der Tischplatte eine Kunststoffdurchführung, nehmen Sie sie heraus — die Basis braucht eine ebene Fläche.
  2. Lösen Sie die Schrauben und trennen Sie die Klemmplatte b in ihre zwei Teile.
  3. Schrauben Sie die Durchführungsplatte (m) mit den drei Schrauben M5 × 14 mm (f) an die Säule (a) und ziehen Sie sie mit dem 3-mm-Innensechskantschlüssel (o) fest.
  4. Führen Sie den Bolzen der getrennten Klemme nach unten durch die Bohrung, setzen Sie unter der Tischplatte die Stützplatte an und ziehen Sie sie mit dem Kunststoffknauf oder dem 6-mm-Innensechskantschlüssel (o) fest.
Montage durch die Tischplatte: die in zwei Teile getrennte Klemmplatte, die an die Säule geschraubte Durchführungsplatte und der unter der Platte angezogene Bolzen

Schritt 2 — Schwenkarm aufsetzen​

  1. Schieben Sie den Kabelclip (n1) auf die Säule und setzen Sie ihn auf die Höhe, auf der der Arm sitzen soll — er dient als Anschlag, auf dem der Arm aufliegt.
  2. Schieben Sie den Schwenkarm (d) über die Säule bis auf den Clip und ziehen Sie ihn mit dem Innensechskantschlüssel (o) fest.
  3. Setzen Sie die beiden Kabelclips (n2) auf den Arm — dort kommen später die Kabel hinein.

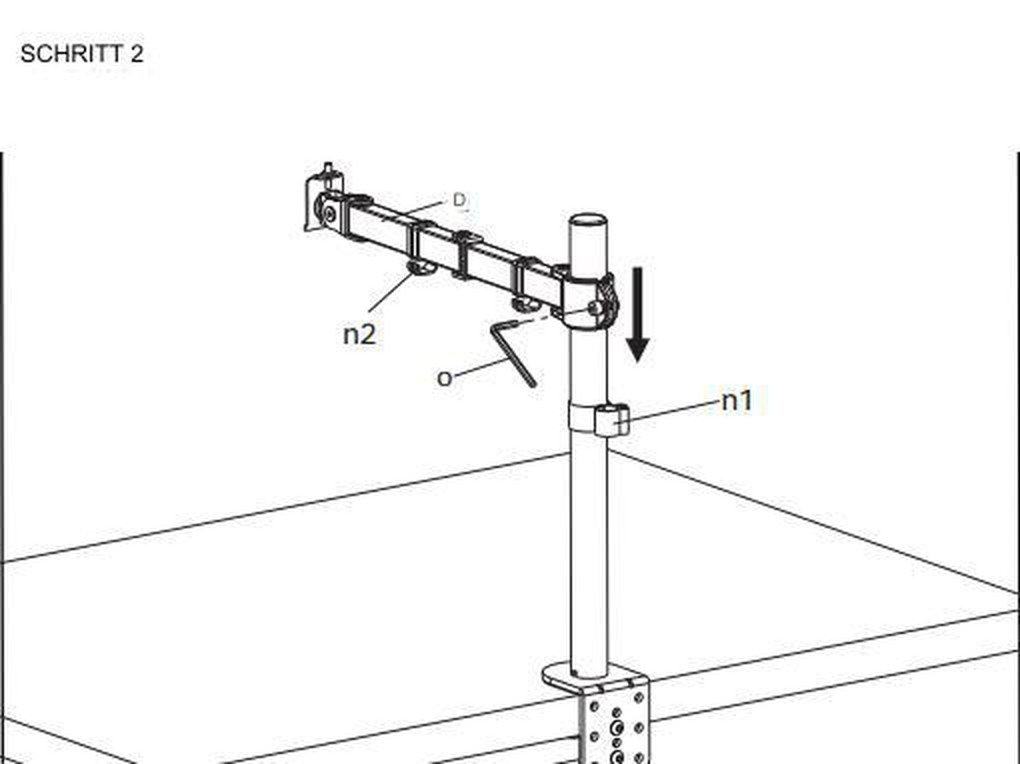

Schritt 2: der Schwenkarm auf der Säule bis zum Anschlagclip, mit den zwei Kabelclips am Arm

Schritt 3 — VESA-Platte oder Laptopablage montieren​

  1. Bei einem flachen Monitor schrauben Sie die VESA-Platte (e) mit den vier Rändelschrauben M4 × 12 mm (q) an die Rückseite des Bildschirms.
  2. Bei einem gebogenen Monitor nehmen Sie die vier Schrauben M4 × 30 mm (r) mit den Distanzhülsen M4 (s), damit die Platte die Wölbung der Rückwand überbrückt.
  3. Soll stattdessen ein Laptop getragen werden, schrauben Sie die Ablage (t) mit den vier Schrauben M4 × 10 mm (u) und den Muttern M4 (v) an die VESA-Platte und legen den Laptop darauf.

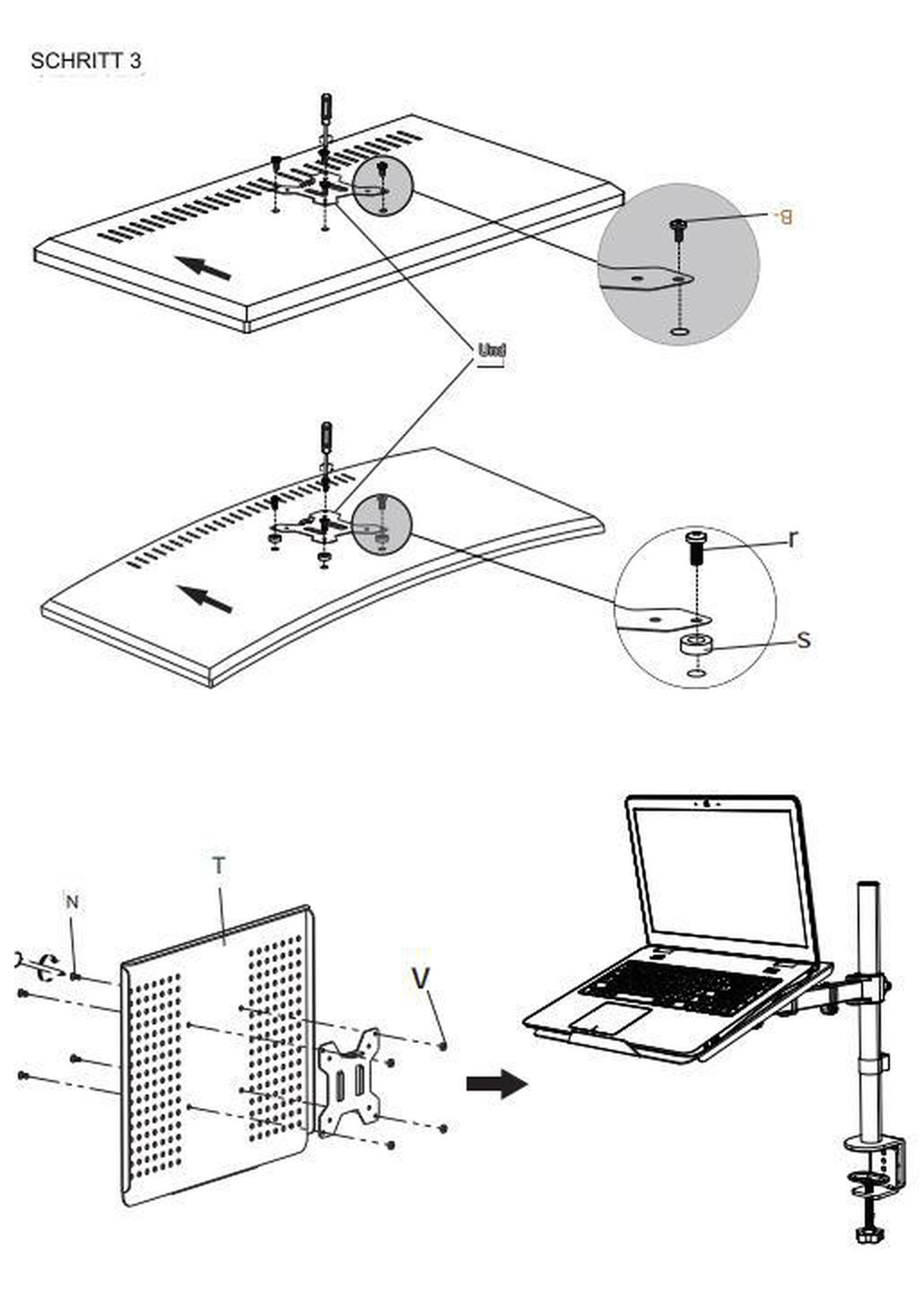

Schritt 3: die VESA-Platte am flachen Monitor mit Rändelschrauben, am gebogenen mit längeren Schrauben und Distanzhülsen, sowie die an die Platte geschraubte Laptopablage

Schritt 4 — Bildschirm am Arm einhängen​

  1. Während eine zweite Person den Bildschirm hält, führen Sie die VESA-Platte an den Kopf am Ende des Arms und setzen sie auf den Zapfen.
  2. Sichern Sie sie mit der Mutter (h), damit sich der Bildschirm nicht vom Kopf abheben kann.
vorsicht

Lassen Sie den Bildschirm erst los, wenn die Mutter sitzt und angezogen ist. Bleiben Sie in der Belastungsgrenze — der Arm trägt bis 10 kg.

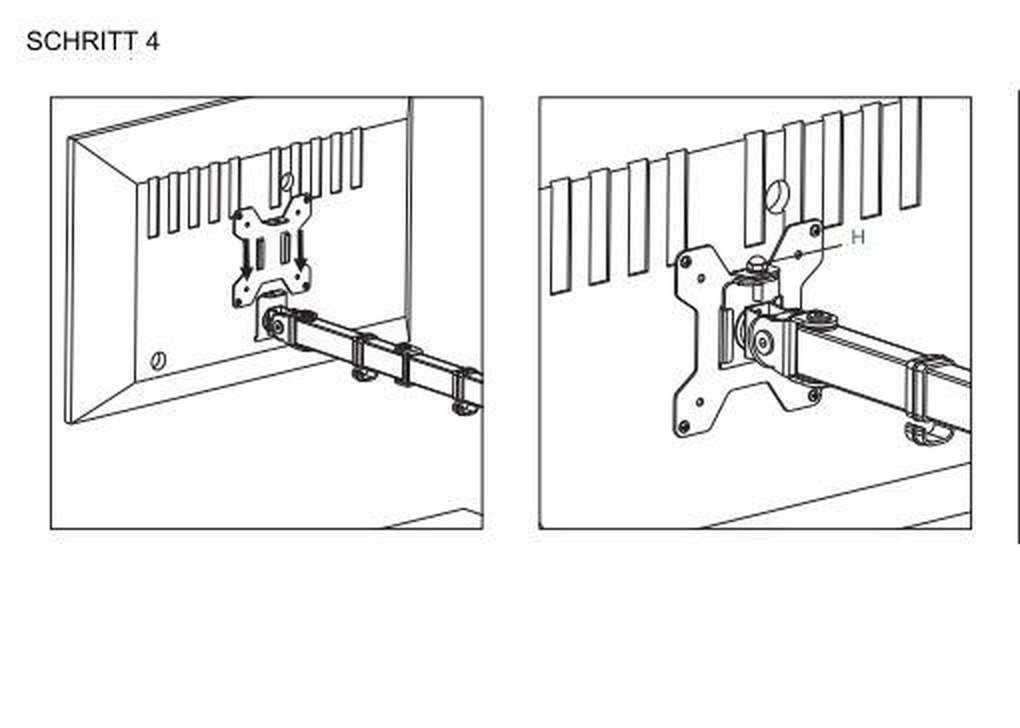

Schritt 4: der Bildschirm mit VESA-Platte auf dem Kopf des Arms, mit der Mutter gesichert

Schritt 5 — Winkel einstellen​

  1. Neigen Sie den Bildschirm von Hand nach oben oder unten — der Kopf bewegt sich um ±90°. Hält er den eingestellten Winkel nicht, ziehen Sie die Schraube T am Kopf mit dem Innensechskantschlüssel (o) an.
  2. Schwenken Sie den Arm um die Säule und drehen Sie den Bildschirm von Hand ins Hochformat; der Arm dreht sich volle 360°, der Kopf ebenso.

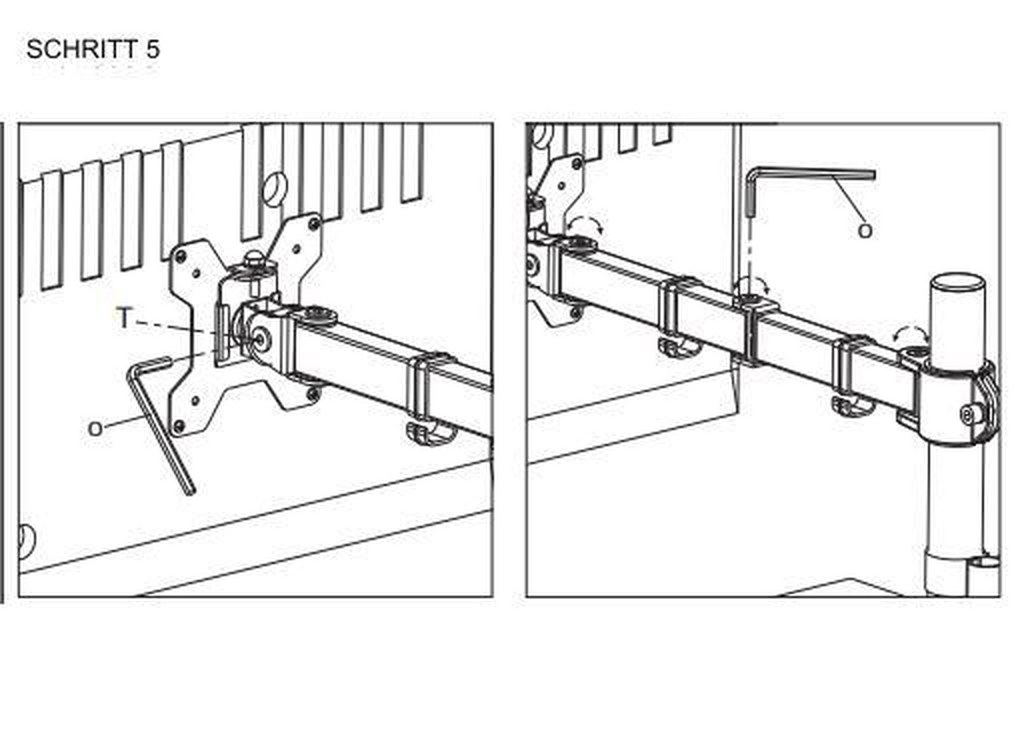

Schritt 5: Anziehen der Neigungsschraube T am Kopf mit dem Innensechskantschlüssel und das Schwenken des Arms auf der Säule

Schritt 6 — Kabel führen​

Legen Sie das Monitorkabel entlang des Arms, drücken Sie es in die beiden Clips (n2) und führen Sie es dann an der Säule hinunter durch den Clip (n1). Lassen Sie genug Spiel für den vollen Schwenkbereich — ein straffes Kabel zieht bei jeder Bewegung an den Anschlüssen.

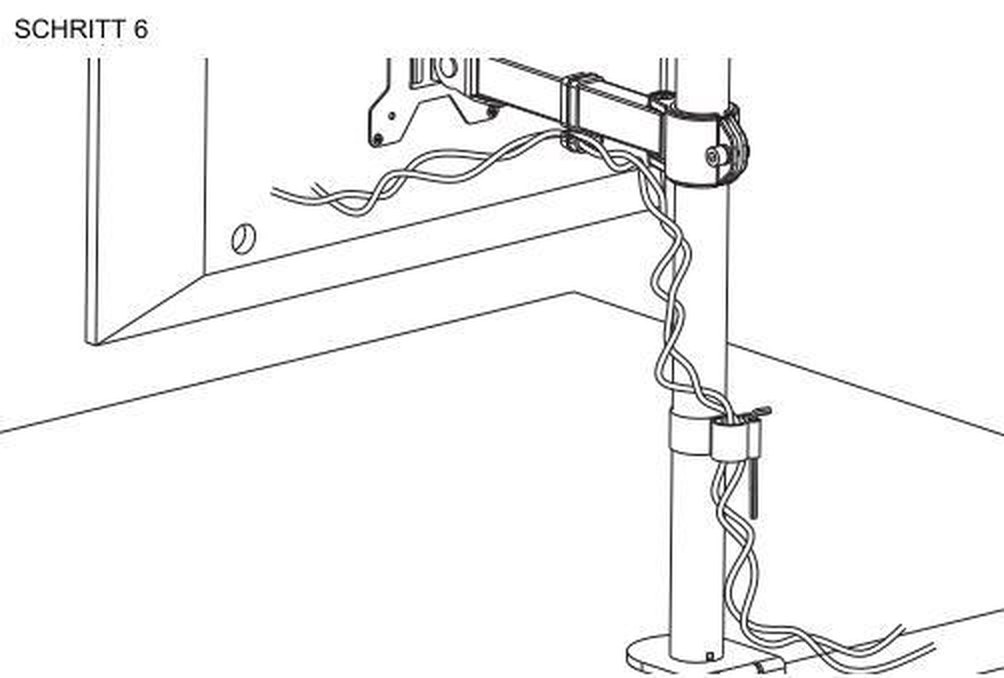

Schritt 6: das Kabel entlang des Arms und an der Säule hinunter, von den Kabelclips gehalten

Arbeiten mit der Halterung​

Alles wird von Hand eingestellt, bis auf die Neigungsschraube:

  • Höhe — der Arm liegt auf dem Anschlagclip; zum Ändern den Clip verschieben
  • Armschwenk — 360° um die Säule
  • Bildschirmdrehung — 360°, darunter 90° ins Hochformat
  • Bildschirmneigung — ±90°
  • Immer nur ein Gerät: ein Monitor von 13 bis 32 Zoll an der VESA-Platte oder ein Laptop auf der Ablage, bis 10 kg

Häufig gestellte Fragen​

Trägt die SolidHand-L01 Laptop und Monitor gleichzeitig?
Nein — die SolidHand-L01 hat einen Arm. Sie trägt entweder einen Laptop auf der mitgelieferten Ablage oder einen Monitor von 13 bis 32 Zoll an der VESA-Platte, aber nicht beides zugleich. Für einen Zwei-Bildschirm-Arbeitsplatz kommt eine zweite Halterung infrage.
Welche VESA-Standards unterstützt die SolidHand-L01?
Die Halterung unterstützt VESA 75 × 75 mm und 100 × 100 mm — die beiden gängigsten Lochbilder der Monitorhersteller. Damit passt sie zur überwiegenden Mehrheit der erhältlichen Monitore.
Was ist die Pivot-Funktion und wofür ist sie gut?
Der Kopf dreht sich um 360°, der Bildschirm lässt sich also um 90 Grad ins Hochformat drehen. Das hilft besonders beim Programmieren, beim Schreiben und überall dort, wo mit langen Dokumenten oder Webseiten gearbeitet wird — es ist mehr Inhalt auf einmal sichtbar, ohne zu scrollen.
Klemme oder Durchführung — was nehme ich?
Die Klemme, wenn der Tisch eine freie, zugängliche Kante hat und die Montage jederzeit rückgängig zu machen sein soll; die Klemmplatten lassen sich in zwei Stellungen verschrauben und so an die Plattendicke anpassen. Die Durchführungsplatte, wenn in der Platte bereits ein Kabelloch sitzt oder eine dauerhafte, bündige Montage gewünscht ist.
Kann ich einen gebogenen Monitor anbringen?
Ja. Dafür liegen vier längere Schrauben M4 × 30 mm und vier Distanzhülsen M4 bei — sie halten die VESA-Platte von der gewölbten Rückwand ab, sodass sie plan aufliegt. Siehe Schritt 3.
Wie hoch ist die maximale Traglast?
Bis 10 kg am Arm, unabhängig davon, was daran hängt. Prüfen Sie vor dem Einhängen das Gewicht Ihres Monitors in dessen Datenblatt.

Downloads​

Die Anleitungen und Datenblätter des Herstellers als PDF, falls eine Offline-Kopie gebraucht wird. Alles darin steht auch auf dieser Seite.
