Panier à câbles en fil pour sous le bureau, fixation par pince ou par vis, SolidHand-CM01

GTIN: 5907614664886 · SKU: SolidHand-CM01

Le SolidHand-CM01 est un panier en fil d'acier noir qui se suspend sous le plateau et garde la multiprise, les blocs d'alimentation et le surplus de câbles au-dessus du sol. Il se fixe de deux façons : serré sur le bord du bureau avec les deux pinces à vis, sans aucun perçage, ou vissé sous le plateau avec les vis à bois fournies. Le panier supporte jusqu'à 9 kg et ses côtés ouverts en fil laissent chaque câble sortir exactement là où il est utile.

Sommaire​

Caractéristiques techniques​

  • Couleur : noir
  • Matériau : acier
  • Charge admissible : jusqu'à 9 kg
  • Mode de fixation : pinces à vis sur le bord du bureau ou vis à bois sous le plateau
  • Dimensions : 17 × 40,5 × 16 cm
  • Poids du produit : 0,64 kg

Contenu du kit​

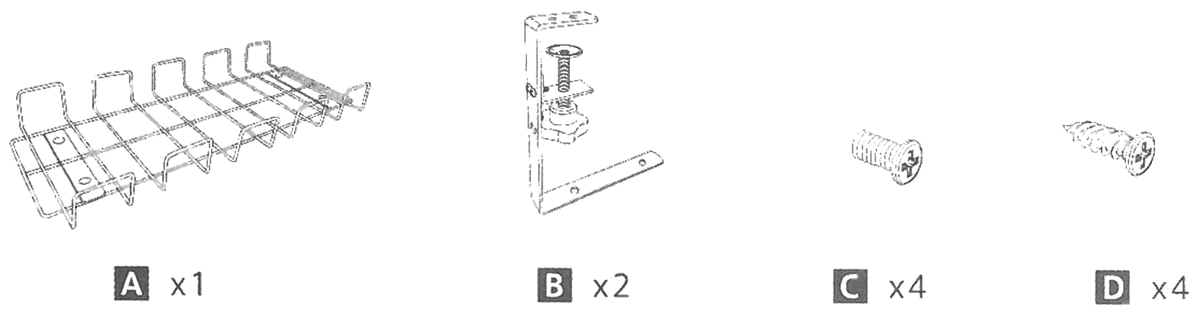

Contenu du kit SolidHand-CM01 : panier en fil A, deux supports à pince B, quatre vis mécaniques C et quatre vis à bois D
  • A — panier en fil (× 1)
  • B — support à pince (× 2)
  • C — vis mécanique, support sur panier (× 4)
  • D — vis à bois, support sur plateau (× 4)

Le kit comprend également le manuel d'utilisation imprimé.

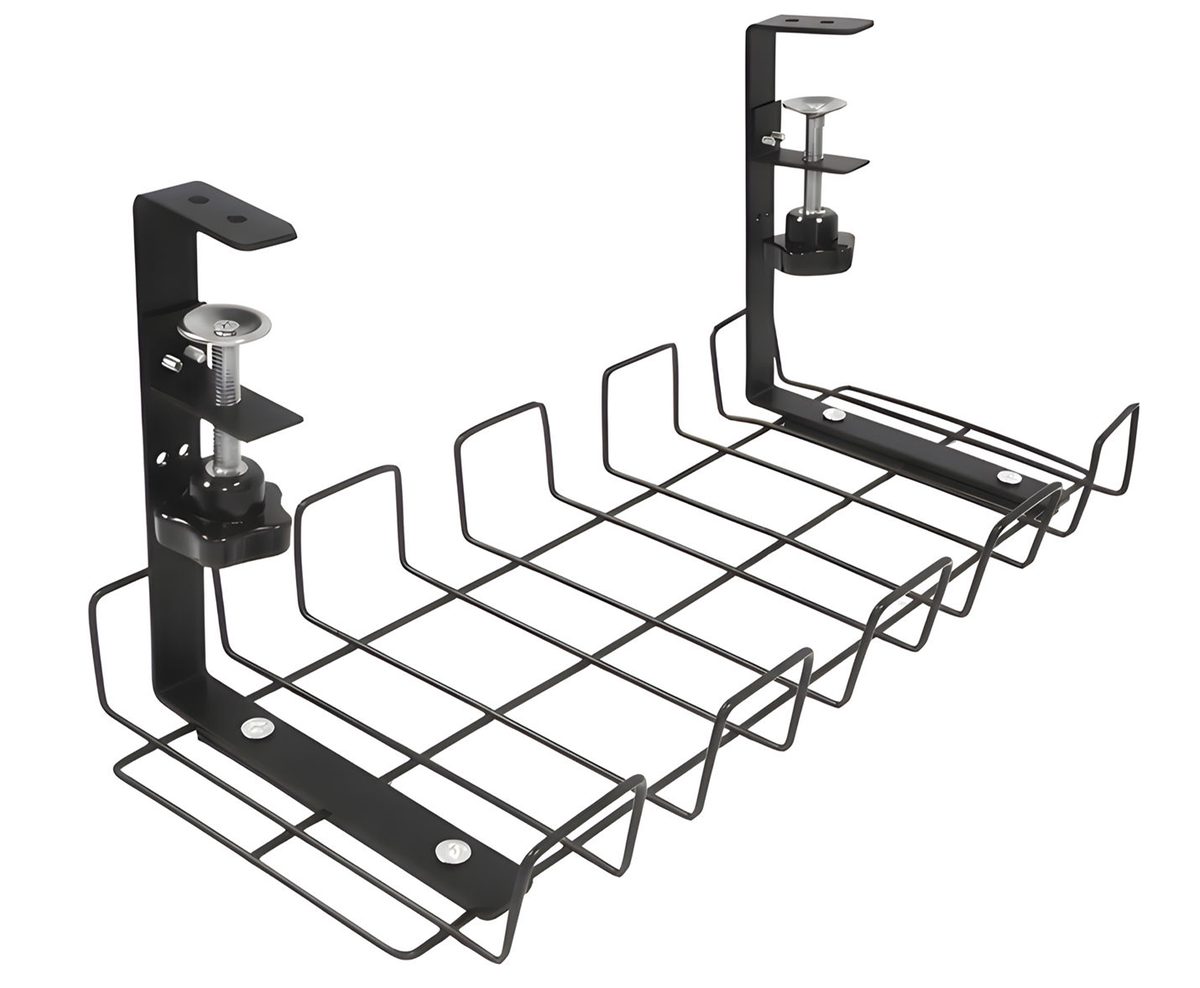

SolidHand-CM01 assemblé : panier à câbles en fil noir avec un support à pince à vis à chaque extrémité

Avant de commencer​

  • Choisissez le mode de fixation : par pince sur un bord de bureau libre (sans perçage) ou par vis sous le plateau
  • Pour la fixation par pince, vérifiez que le bord du bureau est libre et que rien sous le plateau ne gêne les mâchoires ; la plaque de serrage peut être déplacée entre deux positions dans le support, pour les plateaux plus fins ou plus épais
  • Pour la fixation par vis, préparez un tournevis cruciforme pour les quatre vis à bois (D)
  • Les quatre vis mécaniques (C) qui fixent les supports au panier se serrent aussi avec un tournevis cruciforme
attention

Avant de commencer, vérifiez que vous avez bien reçu toutes les pièces listées ci-dessus. S'il manque quelque chose ou si une pièce est endommagée, contactez-nous avant d'assembler le panier.

Montage​

Étape 1 — Fixer les supports au panier​

  1. Placez un support à pince (B) à chaque extrémité du panier (A) de façon que les trous du pied du support coïncident avec ceux du panier.
  2. Fixez chaque support par le dessus avec deux vis mécaniques (C).

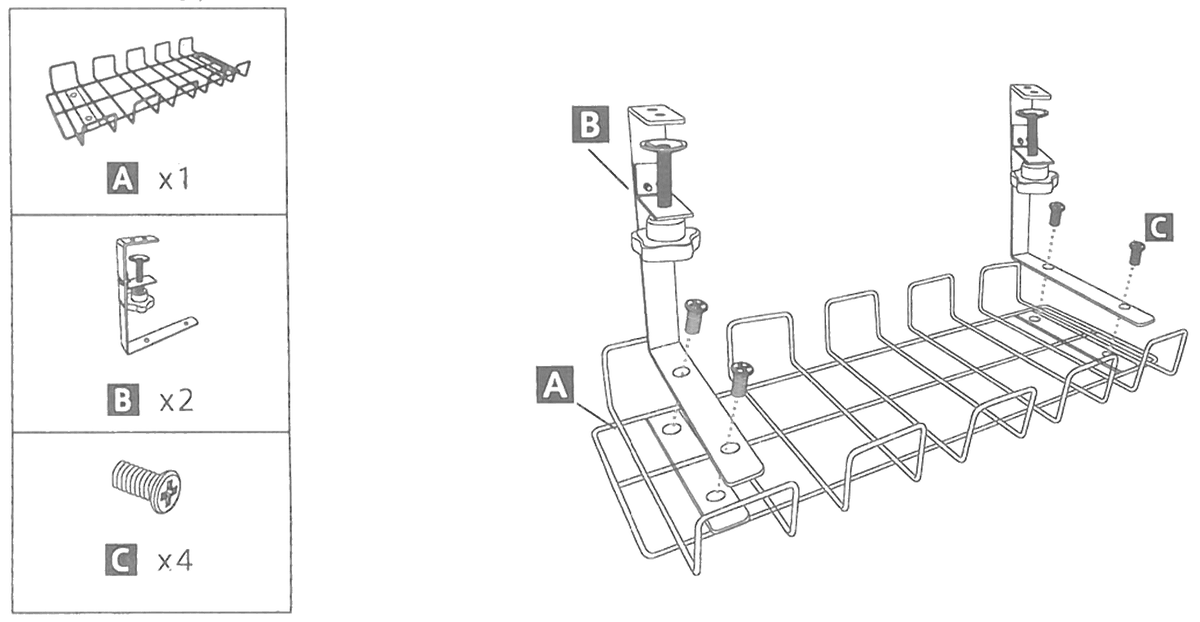

Étape 1 : les deux supports à pince B vissés aux extrémités du panier A avec quatre vis mécaniques C

Étape 2, méthode 1 — Serrer le panier sur le bord du bureau​

  1. Tenez le panier sous le plateau et glissez le crochet supérieur des deux supports sur le bord du bureau.
  2. Si la plaque de serrage n'atteint pas le dessous du plateau, déplacez-la vers l'autre paire de trous du support, comme le montre l'encart.
  3. Tournez la molette de chaque pince jusqu'à ce que la plaque appuie fermement sous le plateau.

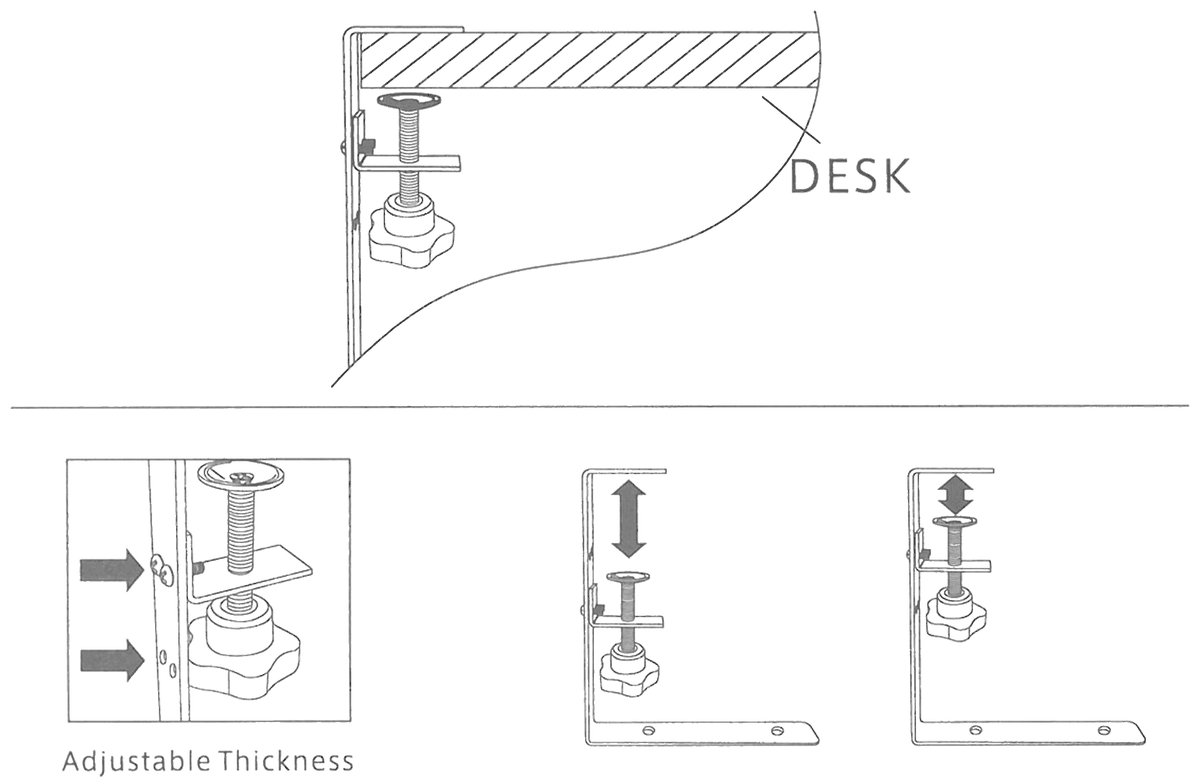

Méthode 1 : le support accroché au bord du bureau avec la vis de serrage appuyée sous le plateau ; l'encart montre la plaque de serrage dans deux positions de trous pour différentes épaisseurs de plateau

Étape 2, méthode 2 — Visser le panier sous le plateau​

  1. Tenez le panier contre le dessous du plateau à l'emplacement choisi et marquez les deux trous de l'aile supérieure de chaque support.
  2. Fixez chaque support au plateau avec deux vis à bois (D).

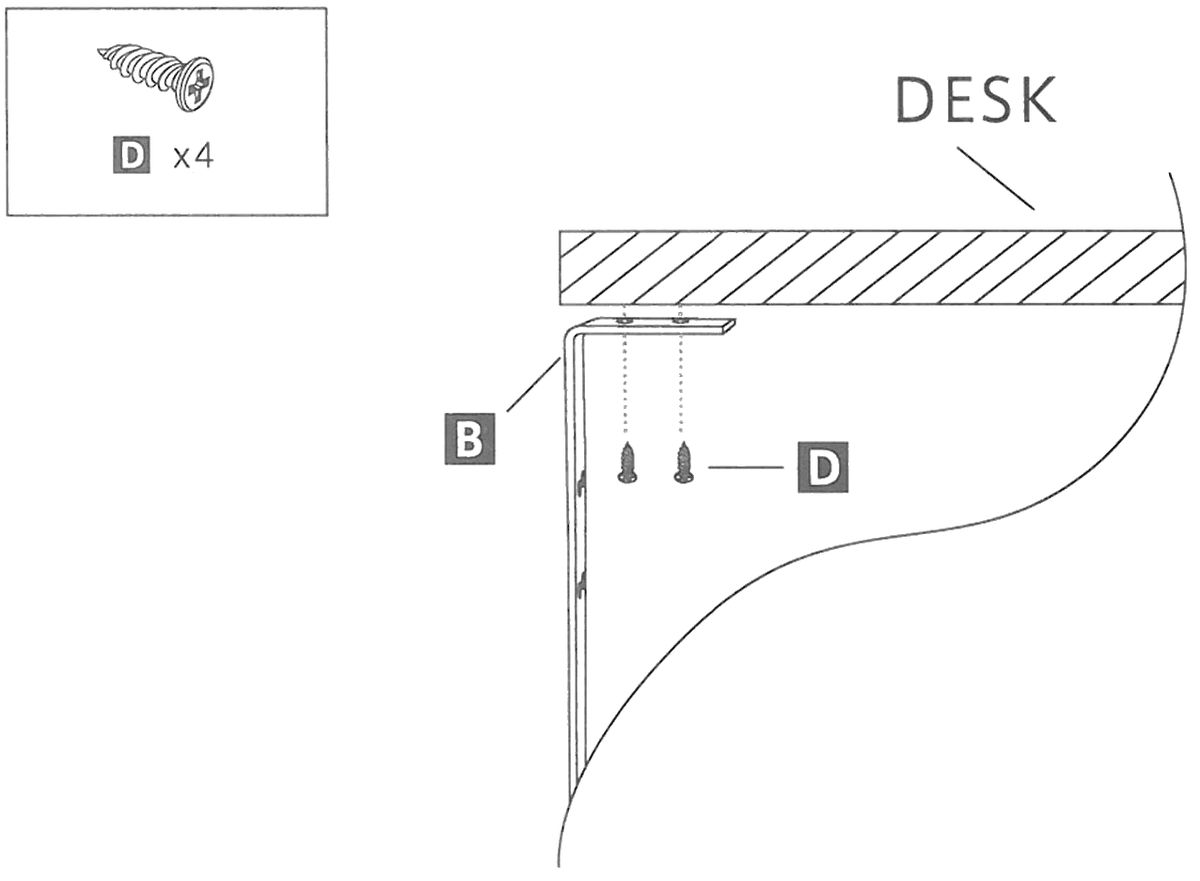

Méthode 2 : l'aile supérieure du support B vissée sous le plateau avec deux vis à bois D

Étape 3 — Poser la multiprise et les câbles​

  1. Posez la multiprise et les blocs d'alimentation dans le panier.
  2. Faites sortir chaque câble par l'espace entre les boucles de fil, à l'endroit le plus proche de l'appareil qu'il alimente.

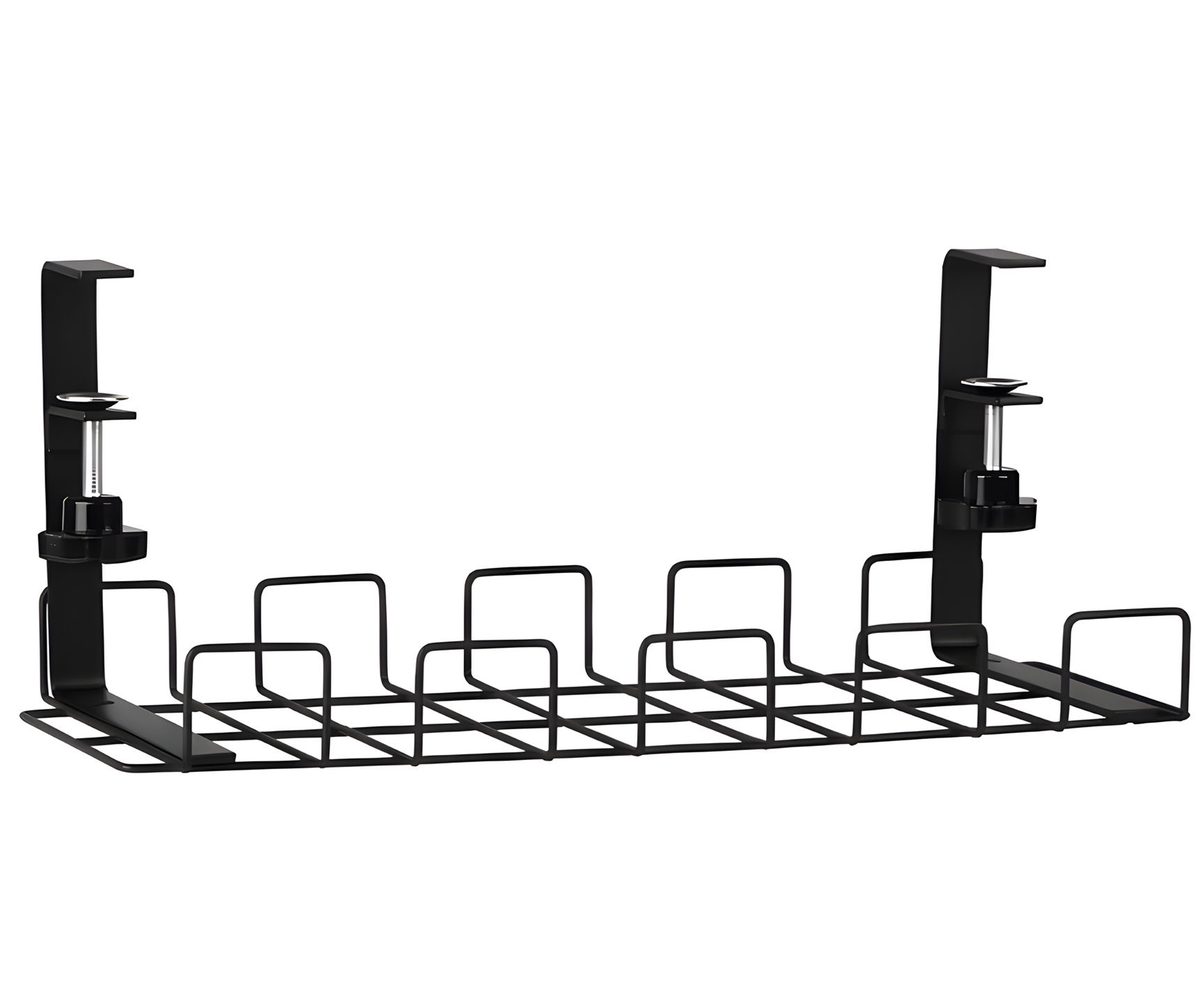

SolidHand-CM01 vu de face : panier en fil à boucles ouvertes des deux côtés et support à pince à chaque extrémité

Utilisation du panier​

  • Le panier supporte jusqu'à 9 kg : une multiprise, plusieurs blocs d'alimentation et leurs câbles
  • Les boucles de fil des deux côtés sont ouvertes en haut, un câble peut donc être posé ou retiré à n'importe quel endroit sans l'enfiler
  • Avec la fixation par pince, le panier peut à tout moment être déplacé le long du bord du bureau ou retiré en desserrant les deux molettes
  • La structure ouverte en fil laisse l'air atteindre les blocs d'alimentation qui chauffent en fonctionnement

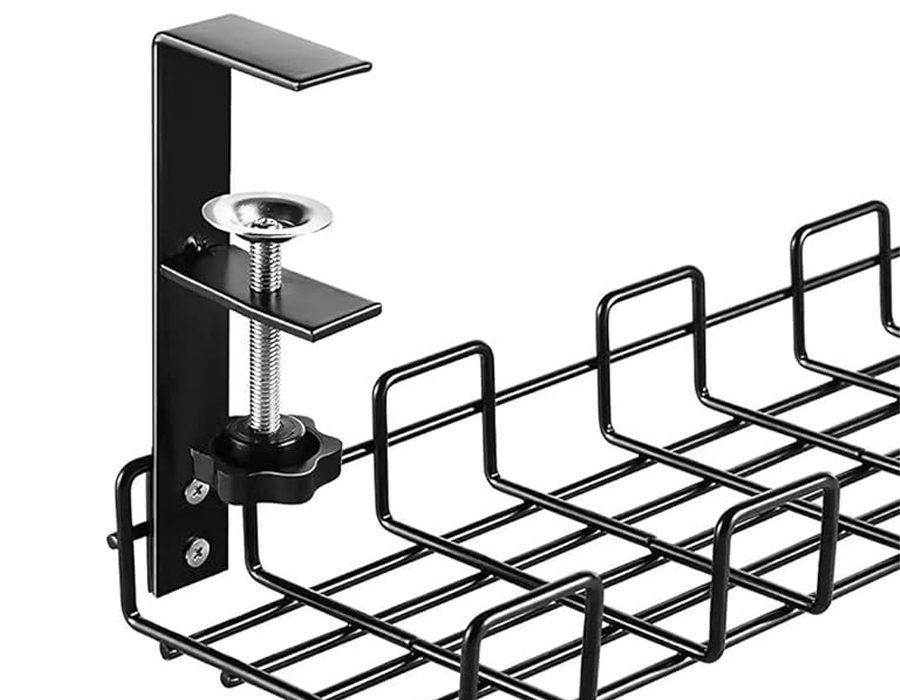

Gros plan d'un support à pince du SolidHand-CM01 : le crochet en haut, la plaque de serrage avec sa vis et sa molette, et le panier en fil vissé au pied du support

Consignes de sécurité​

  1. Assurez-vous que la surface de fixation est assez solide pour supporter le panier et le matériel qui y est placé.
  2. Ne dépassez pas la charge maximale de 9 kg.
  3. Serrez fermement les vis et les molettes, sans excès. Un serrage excessif peut endommager le panier ou le plateau.
  4. Utilisez le produit uniquement pour l'usage prévu. Ne vous asseyez pas, ne montez pas et ne grimpez pas sur le panier.
  5. Le produit est destiné uniquement à un usage intérieur.
  6. Ne modifiez la structure d'aucune manière.
  7. Le produit peut contenir de petites pièces présentant un risque d'étouffement en cas d'ingestion. Tenez-les hors de portée des enfants.
  8. Avant l'utilisation, assurez-vous que toutes les pièces sont bien fixées et que vous avez lu et compris les instructions.
  9. Vérifiez à intervalles réguliers que le panier est bien fixé et prêt à l'emploi.

Questions fréquentes​

Comment le panier se fixe-t-il ?
De l'une des deux façons : serré sur le bord du bureau avec les deux pinces à vis, sans aucun perçage, ou vissé sous le plateau avec les quatre vis à bois du kit.
Dois-je percer le bureau ?
Pas avec la fixation par pince. Les supports s'accrochent au bord du bureau et les vis de serrage appuient sous le plateau. Les vis à bois ne servent qu'à la fixation par vis.
La pince convient-elle aux plateaux épais ?
La plaque de serrage peut être déplacée entre deux paires de trous du support, ce qui modifie l'ouverture de la pince pour les plateaux plus fins ou plus épais.
Quelle charge le panier supporte-t-il ?
Jusqu'à 9 kg, ce qui suffit pour une multiprise, plusieurs blocs d'alimentation et leurs câbles.
Comment les câbles sortent-ils du panier ?
Les côtés du panier sont des boucles de fil ouvertes, chaque câble peut donc être sorti entre deux boucles à l'endroit le plus proche de l'appareil qu'il alimente.
De quels outils ai-je besoin ?
Un tournevis cruciforme pour les quatre vis mécaniques qui tiennent les supports et, pour la fixation par vis, pour les quatre vis à bois. Les molettes des pinces se serrent à la main.
