Goulotte à câbles extensible sous bureau avec pinces, SolidHand-CM02

GTIN: 5906935201428 · SKU: SolidHand-CM02

Le SolidHand-CM02 est une goulotte en acier noir qui se suspend sous le bord du bureau et garde la multiprise, les blocs d'alimentation et les câbles au-dessus du sol. Elle se compose de deux parties coulissant l'une dans l'autre, ce qui permet de régler la longueur entre 43,3 et 72,8 cm, et se fixe au plateau par deux pinces à vis, sans perçage. La goulotte supporte jusqu'à 5 kg, et les cinq attaches auto-agrippantes du kit maintiennent les câbles en ordre.

Sommaire​

Caractéristiques techniques​

  • Couleur : noir
  • Matériau : acier, ABS
  • Charge admissible : jusqu'à 5 kg
  • Mode de fixation : pinces à vis sur le bord du bureau
  • Dimensions : 43,3 ~ 72,8 × 13 × 19 cm
  • Dimensions de l'emballage : 42,8 × 4,2 × 14,2 cm
  • Poids du produit : 1,3 kg
  • Poids avec emballage : 1,4 kg

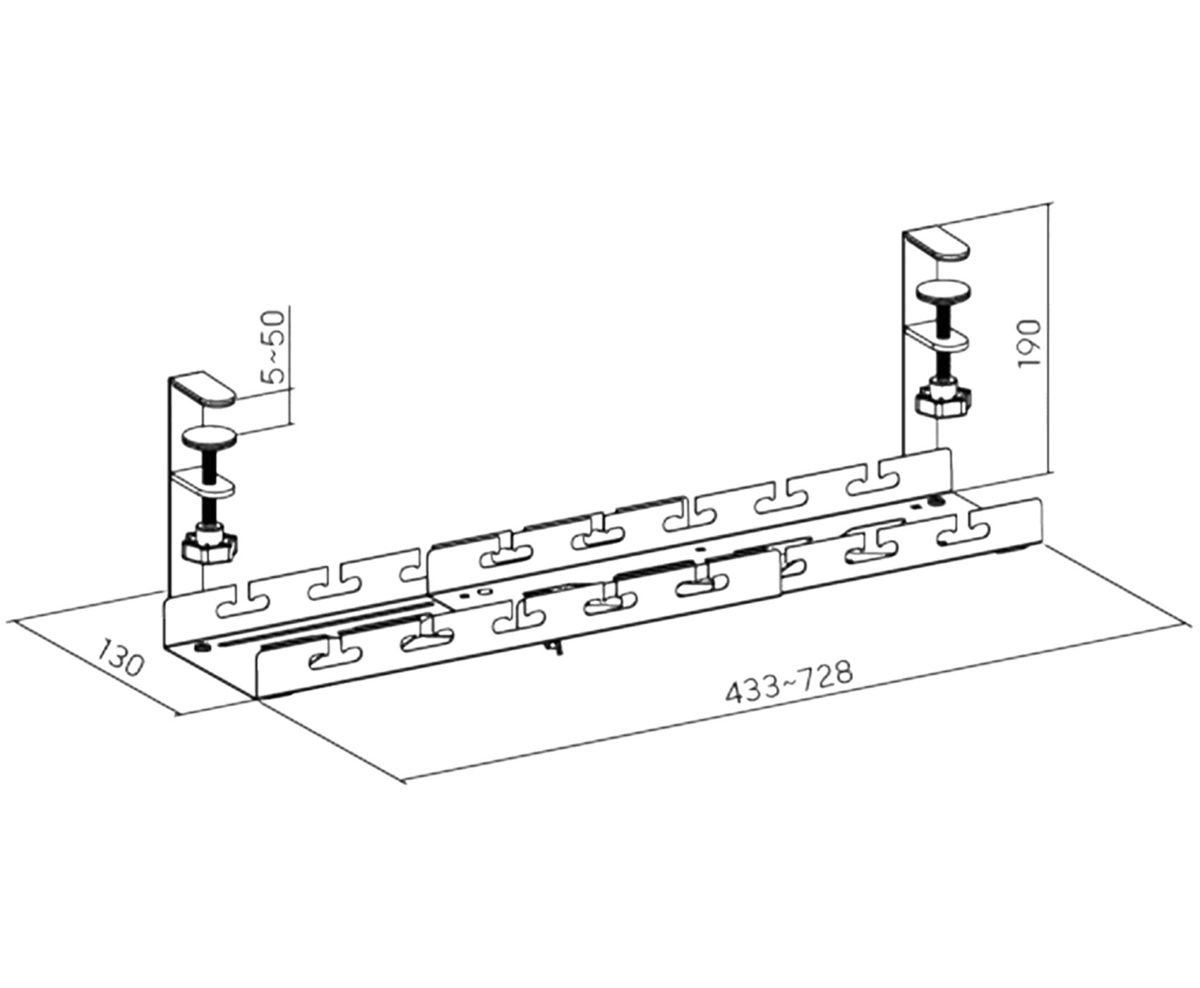

Dessin technique du SolidHand-CM02 : longueur de 433 à 728 mm, profondeur 130 mm, hauteur de la pince 190 mm, ouverture de pince pour un plateau de 5 à 50 mm d'épaisseur

Contenu du kit​

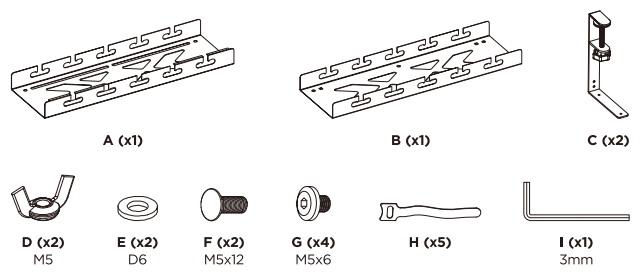

Contenu du kit SolidHand-CM02 : goulottes A et B, pinces C, écrous à oreilles D, rondelles E, boulons à tête bombée F, vis G, attaches auto-agrippantes H et clé Allen I
  • A — goulotte, partie extérieure (× 1)
  • B — goulotte, partie intérieure (× 1)
  • C — pince à vis (× 2)
  • D — écrou à oreilles M5 (× 2)
  • E — rondelle D6 (× 2)
  • F — boulon à tête bombée M5 × 12 (× 2)
  • G — vis M5 × 6 (× 4)
  • H — attache auto-agrippante pour câbles (× 5)
  • I — clé Allen 3 mm (× 1)

Le kit comprend également le manuel d'utilisation imprimé.

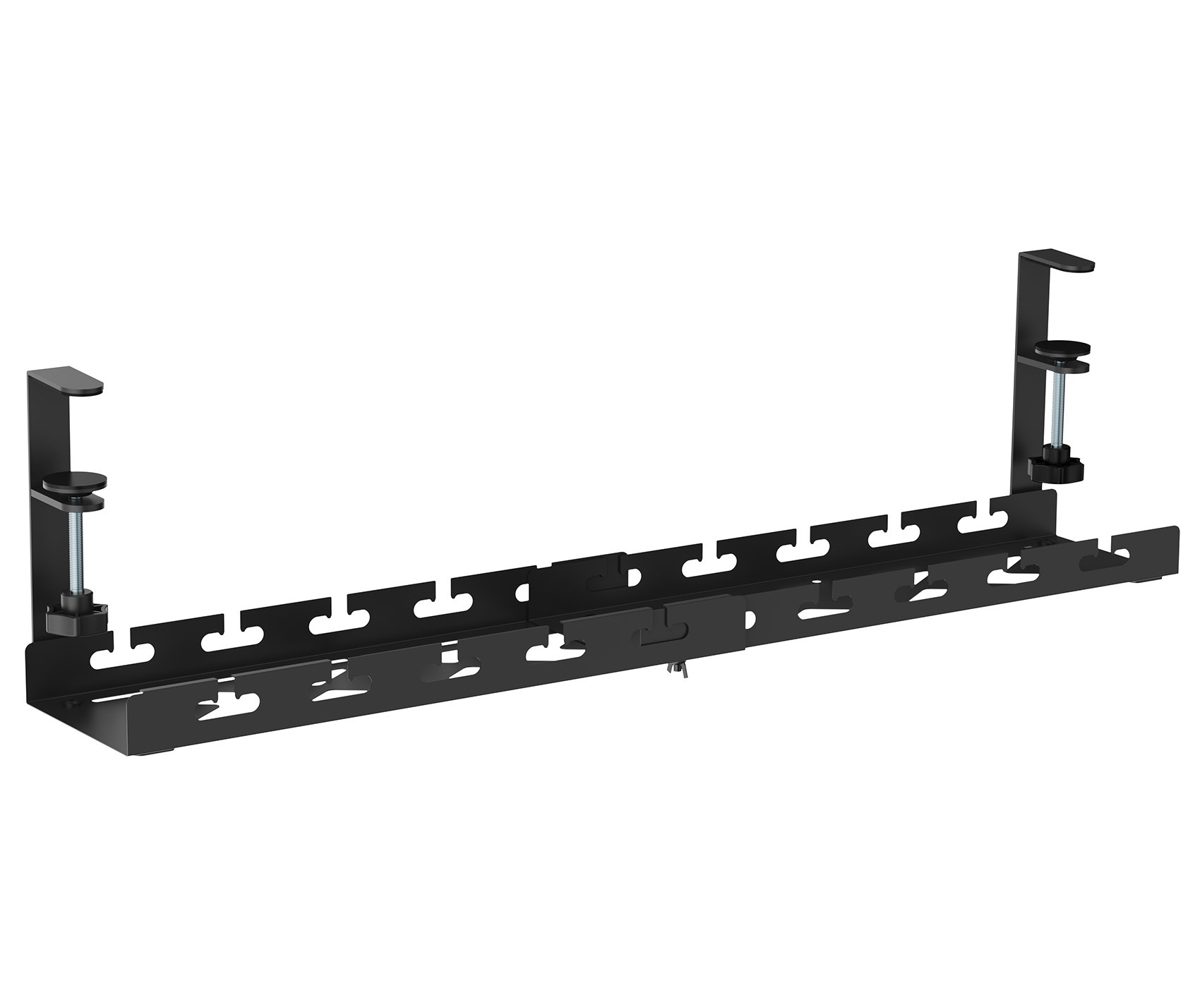

SolidHand-CM02 assemblé : goulotte à câbles en acier noir à côtés ajourés et deux pinces à vis

Avant de commencer​

  • Vérifiez que le bord du plateau mesure entre 5 et 50 mm d'épaisseur à l'endroit des pinces et que rien sous le bureau ne gêne les mâchoires
  • Mesurez la longueur souhaitée de la goulotte : elle se règle entre 43,3 et 72,8 cm
  • Toutes les vis se serrent avec la clé Allen 3 mm (I) fournie ; les écrous à oreilles (D) et les molettes des pinces se serrent à la main
attention

Avant de commencer, vérifiez que vous avez bien reçu toutes les pièces listées ci-dessus. S'il manque quelque chose ou si une pièce est endommagée, contactez-nous avant d'assembler la goulotte.

Montage​

Étape 1 — Régler la longueur de la goulotte​

  1. Glissez la partie intérieure de la goulotte (B) dans la partie extérieure (A).
  2. Rapprochez ou écartez les deux parties jusqu'à obtenir la longueur voulue, entre 43,3 et 72,8 cm.
  3. Passez les deux boulons (F) par le dessus dans la fente, placez une rondelle (E) et un écrou à oreilles (D) sur chaque boulon par le dessous et serrez les écrous à la main.

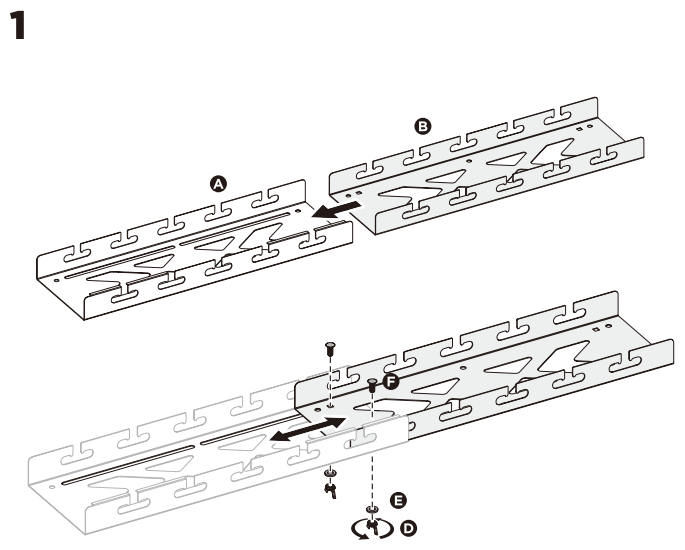

Étape 1 : la goulotte intérieure B glissée dans la goulotte extérieure A et fixée à la longueur choisie avec les boulons F, les rondelles E et les écrous à oreilles D

Étape 2 — Poser les pinces​

  1. Accrochez le rebord d'extrémité de la goulotte dans le support d'une pince (C), comme le montre l'encart du dessin.
  2. Fixez la pince avec deux vis (G) à l'aide de la clé Allen (I).
  3. Posez la seconde pince de la même façon à l'autre extrémité de la goulotte.

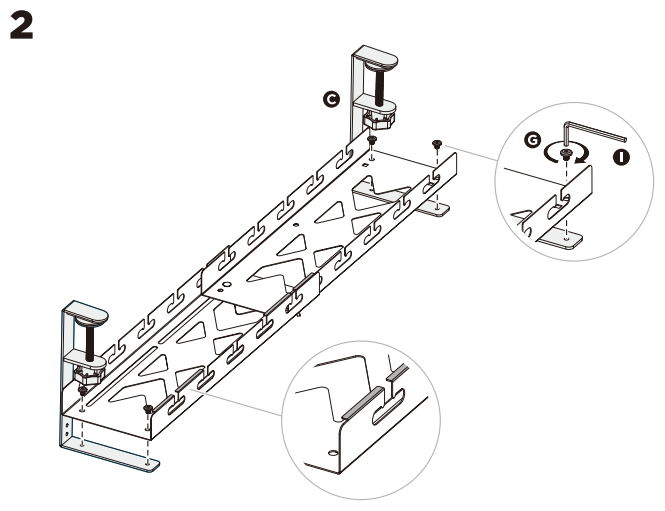

Étape 2 : les deux pinces C vissées aux extrémités de la goulotte avec les vis G et la clé Allen I

Étape 3 — Serrer la goulotte sur le bureau et poser les câbles​

  1. Tenez la goulotte sous le bord du bureau et glissez les mâchoires des deux pinces sur le plateau. Le plateau peut mesurer entre 5 et 50 mm d'épaisseur.
  2. Tournez la molette de chaque pince jusqu'à ce que la mâchoire appuie fermement sous le plateau.
  3. Posez la multiprise et les blocs d'alimentation dans la goulotte et faites sortir les câbles par les fentes des côtés.
  4. Regroupez les câbles avec les attaches auto-agrippantes (H).

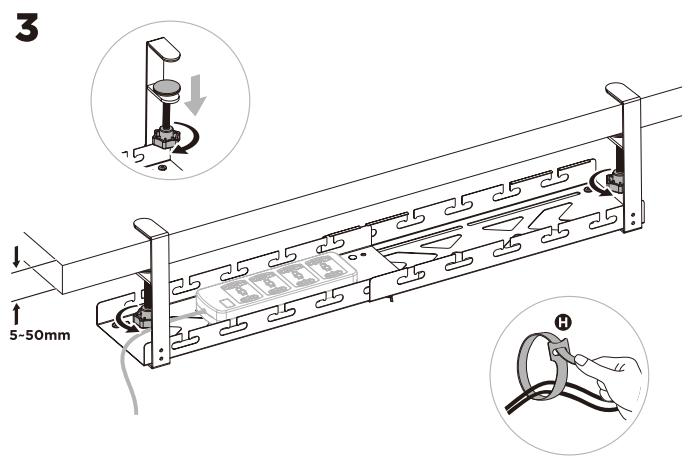

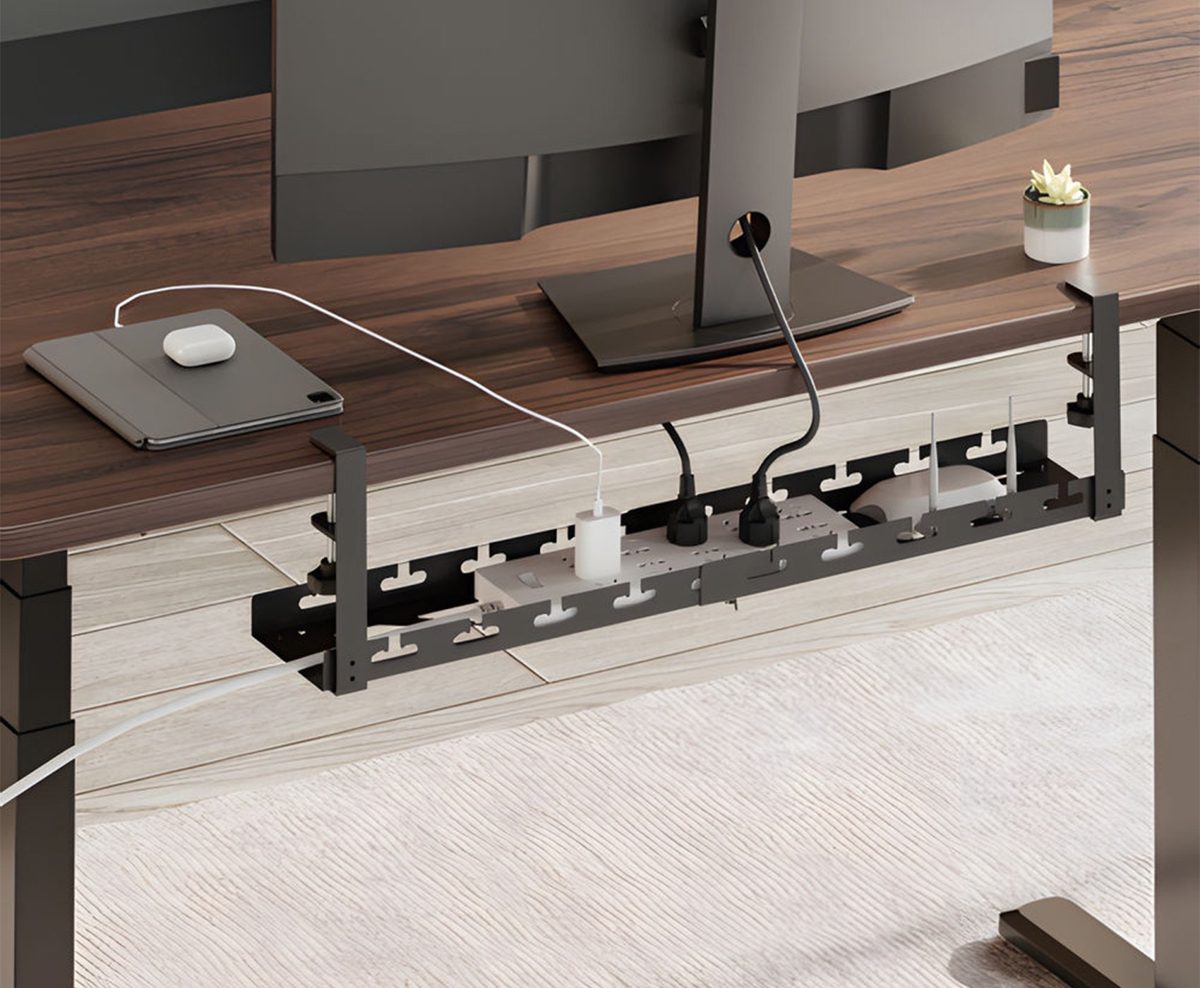

Étape 3 : la goulotte serrée sur un plateau de 5 à 50 mm d'épaisseur, la multiprise posée dans la goulotte et les câbles attachés avec les attaches H SolidHand-CM02 sous un bureau, avec une multiprise, un bloc d'alimentation et un routeur, les câbles passant par les fentes latérales

Utilisation de la goulotte​

  • La goulotte supporte jusqu'à 5 kg : une multiprise, quelques blocs d'alimentation et leurs câbles
  • Les fentes des deux côtés laissent chaque câble sortir de la goulotte à l'endroit voulu, pour que les câbles ne se croisent pas
  • Pour changer la longueur, desserrez les écrous à oreilles (D), faites coulisser les deux parties et resserrez les écrous
  • Pour déplacer la goulotte, desserrez les molettes des pinces, soulevez la goulotte du bord du bureau et serrez-la au nouvel endroit
  • La goulotte ouverte en acier laisse l'air atteindre les blocs d'alimentation, qui chauffent en fonctionnement

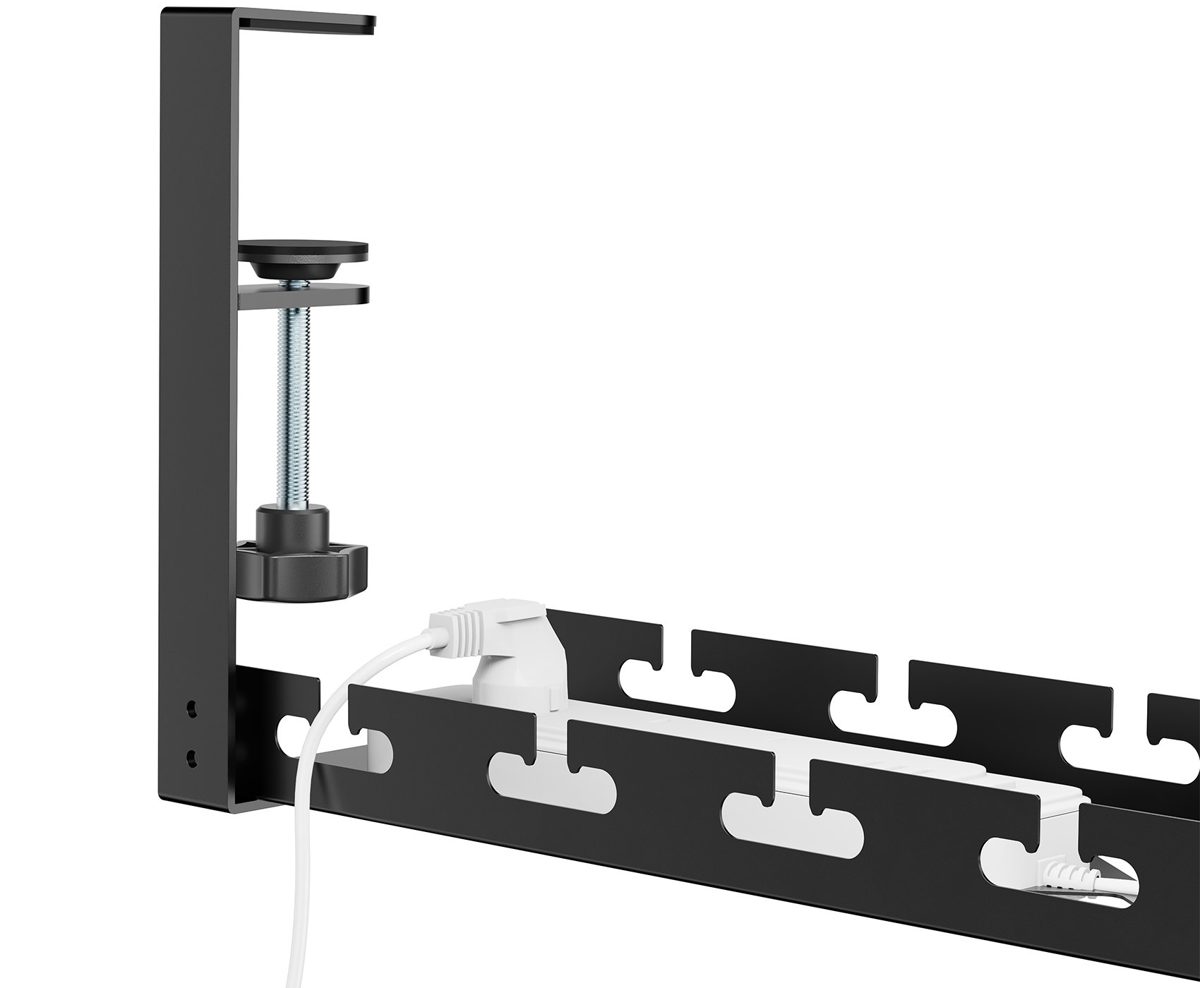

Gros plan d'une pince du SolidHand-CM02 sur le bord du bureau, avec une fiche et un câble passant par une fente de la goulotte

Consignes de sécurité​

  1. Assurez-vous que la surface de fixation est assez solide pour supporter la goulotte et le matériel qui y est placé.
  2. Ne dépassez pas la charge maximale admissible de 5 kg.
  3. Faites-vous toujours aider par une seconde personne ou utilisez un appareil de levage pour soulever et positionner en sécurité du matériel lourd.
  4. Serrez fermement les vis, sans excès. Un serrage excessif peut endommager le produit et réduire fortement sa capacité de charge.
  5. Gardez une distance de sécurité avec les pièces mobiles pendant l'utilisation du produit.
  6. Utilisez le produit uniquement pour l'usage prévu. Ne vous asseyez pas, ne montez pas et ne grimpez pas dessus.
  7. Le produit est destiné uniquement à un usage intérieur.
  8. Ne modifiez la structure d'aucune manière.
  9. Le produit peut contenir de petites pièces présentant un risque d'étouffement en cas d'ingestion. Tenez-les hors de portée des enfants.
  10. Avant l'utilisation, assurez-vous que toutes les pièces sont bien fixées et que vous avez lu et compris les instructions.
  11. Vérifiez à intervalles réguliers, au moins une fois tous les trois mois, que le produit est sûr et prêt à l'emploi.

Questions fréquentes​

Dois-je percer le bureau ?
Non. La goulotte est suspendue à deux pinces à vis qui serrent le bord du plateau. Le seul outil nécessaire est la clé Allen 3 mm fournie, pour les quatre vis qui tiennent les pinces.
Quelle épaisseur de plateau les pinces acceptent-elles ?
Les mâchoires s'ouvrent pour un plateau de 5 à 50 mm d'épaisseur à l'endroit où les pinces sont posées. Vérifiez l'épaisseur du bord de votre bureau avant de commander.
Quelle est la longueur de la goulotte ?
Les deux parties coulissent l'une dans l'autre, la longueur se règle donc librement entre 43,3 et 72,8 cm. Deux boulons avec écrous à oreilles bloquent la longueur choisie.
Quelle charge la goulotte supporte-t-elle ?
Jusqu'à 5 kg, ce qui suffit pour une multiprise, plusieurs blocs d'alimentation et leurs câbles.
Comment les câbles sortent-ils de la goulotte ?
Les deux côtés sont ajourés, chaque câble peut donc sortir à l'endroit le plus proche de l'appareil qu'il alimente. Les cinq attaches auto-agrippantes du kit maintiennent les faisceaux en ordre.
Puis-je fixer la goulotte à un bureau sans bord libre ?
Les pinces ont besoin d'un bord de plateau libre, sans rien dessous qui gêne les mâchoires. Pour un bureau sans bord utilisable, voyez les modèles de la catégorie organisateurs de câbles qui se vissent sous le plateau.

Téléchargements​

Les manuels et fiches techniques du fabricant en PDF, si une copie hors ligne est nécessaire. Tout leur contenu figure également sur cette page.
