Guide-câbles flexible pour sous le bureau, fixation par vis, 35 segments, SolidHand-CM03S

GTIN: 5906935201435 · SKU: SolidHand-CM03S

Le SolidHand-CM03S est une chaîne de câbles verticale qui conduit les câbles d'alimentation et de données du dessous du plateau jusqu'au sol en un seul faisceau net. Elle se compose de 35 segments articulés en acier et ABS, pour une longueur totale de 130 cm, et se plie donc librement en suivant un bureau assis-debout lorsque le plateau monte et descend. L'extrémité haute se visse sous le plateau avec un petit support, l'extrémité basse repose au sol sur un pied rond.

Sommaire​

Caractéristiques techniques​

  • Couleur : noir
  • Matériau : acier, ABS
  • Nombre de segments : 35
  • Mode de fixation : vissé sous le plateau
  • Dimensions : 130 × 10 × 10 cm
  • Dimensions de l'emballage : 29,5 × 12,8 × 10,5 cm
  • Poids du produit : 0,76 kg
  • Poids avec emballage : 0,9 kg

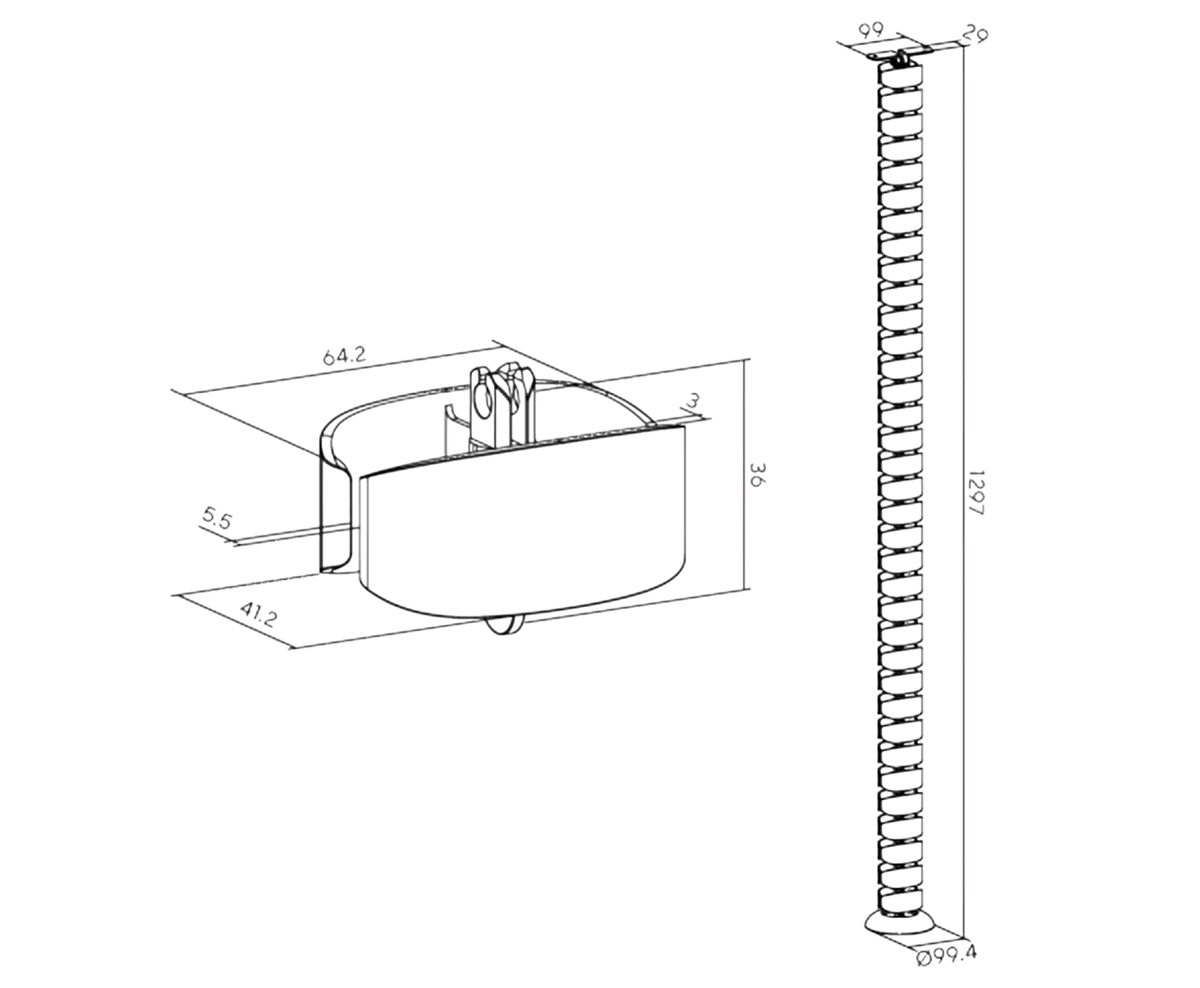

Dessin coté du SolidHand-CM03S : longueur totale 1297 mm, segment unitaire 64,2 × 41,2 × 36 mm, support supérieur 99 × 29 mm, diamètre du pied 99,4 mm

Contenu du kit​

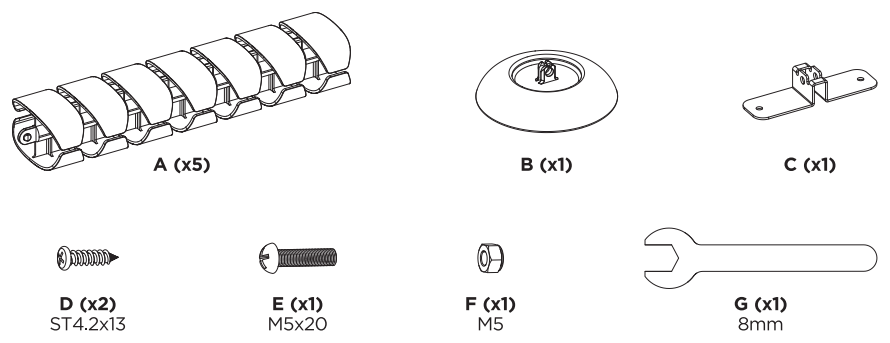

Contenu du kit SolidHand-CM03S : cinq sections de chaîne A, pied B, support C, vis D, boulon E, écrou F et clé plate de 8 mm G
  • A — section de chaîne (× 5) ; les cinq sections forment ensemble les 35 segments
  • B — pied de sol (× 1)
  • C — support de fixation au plateau (× 1)
  • D — vis ST4,2 × 13 (× 2)
  • E — boulon M5 × 20 (× 1)
  • F — écrou M5 (× 1)
  • G — clé plate de 8 mm (× 1)

Le kit comprend également le manuel d'utilisation imprimé.

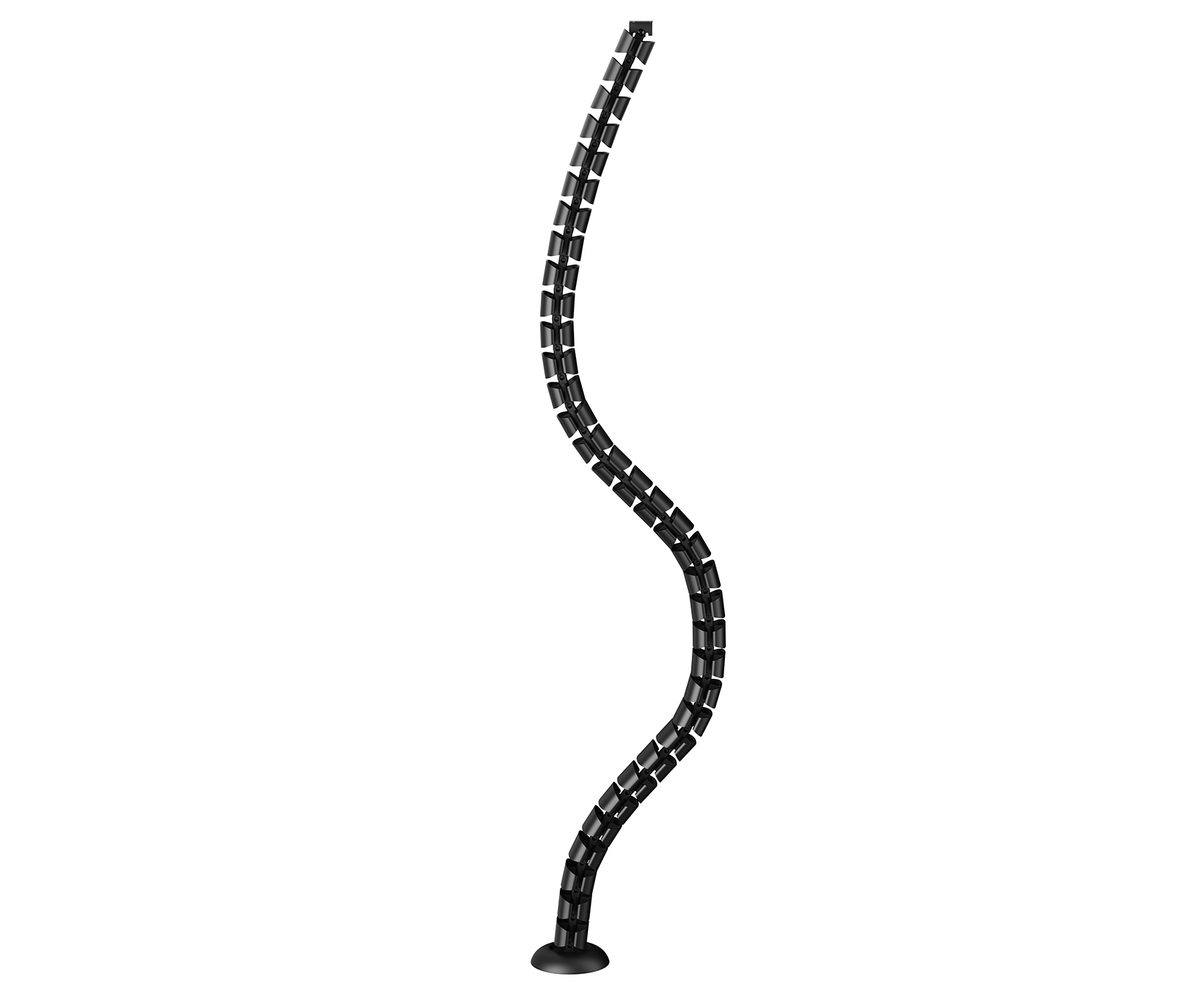

SolidHand-CM03S assemblé : chaîne de câbles verticale noire avec un support plat en haut et un pied rond en bas

Avant de commencer​

  • Vérifiez que le plateau fait au moins 15 mm d'épaisseur à l'endroit où le support sera vissé
  • Décidez où les câbles quittent le bureau : le support se fixe sous le plateau à cet endroit, et la chaîne descend de là tout droit jusqu'au sol
  • Préparez une perceuse avec un foret de Ø2,5 mm (3/32") et un tournevis cruciforme ; la clé plate de 8 mm (G) pour le boulon est fournie
attention

Avant de commencer, vérifiez que vous avez bien reçu toutes les pièces listées ci-dessus. S'il manque quelque chose ou si une pièce est endommagée, contactez-nous avant d'assembler le guide-câbles.

Montage​

Le dessin ci-dessous montre toutes les étapes : le support sous le plateau à gauche, les avant-trous et la première section au centre, l'assemblage des sections et la pose du pied en bas à droite.

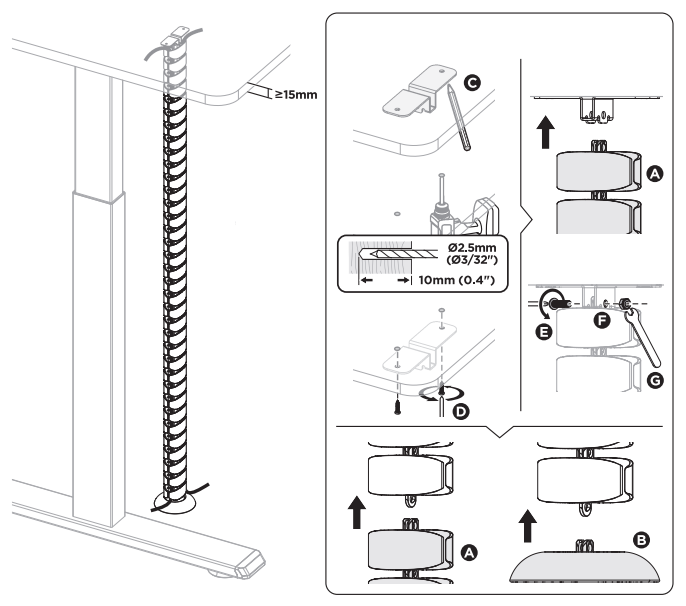

Montage du SolidHand-CM03S : support C vissé sous un plateau d'au moins 15 mm avec deux vis D dans des avant-trous de 2,5 mm, première section A boulonnée au support avec le boulon E, l'écrou F et la clé G, sections suivantes A emboîtées et pied B posé en bas

Étape 1 — Visser le support sous le plateau​

  1. Tenez le support (C) contre le dessous du plateau, à l'endroit où les câbles quitteront le bureau, et marquez ses deux trous.
  2. Percez deux avant-trous Ø2,5 mm (3/32"), 10 mm (0,4") de profondeur.
  3. Fixez le support avec les deux vis ST4,2 × 13 (D).

Étape 2 — Boulonner la première section au support​

  1. Accrochez le segment supérieur d'une section de chaîne (A) à la languette du support de façon que les trous coïncident.
  2. Passez le boulon M5 × 20 (E) à travers le segment et la languette, posez l'écrou M5 (F) et serrez-le avec la clé plate de 8 mm (G).

Étape 3 — Assembler les autres sections et poser le pied​

  1. Enfoncez la section suivante (A) par le bas dans le dernier segment de la section du dessus jusqu'à ce qu'elle s'enclenche.
  2. Répétez pour les cinq sections, jusqu'à ce que la chaîne atteigne le sol.
  3. Enfoncez le pied (B) sur le segment le plus bas.

Étape 4 — Passer les câbles​

  1. Faites descendre les câbles du plateau dans la chaîne par l'ouverture latérale des segments.
  2. Laissez-les sortir de la chaîne en bas, près du pied, et menez-les à la prise murale ou à la boîte de sol.

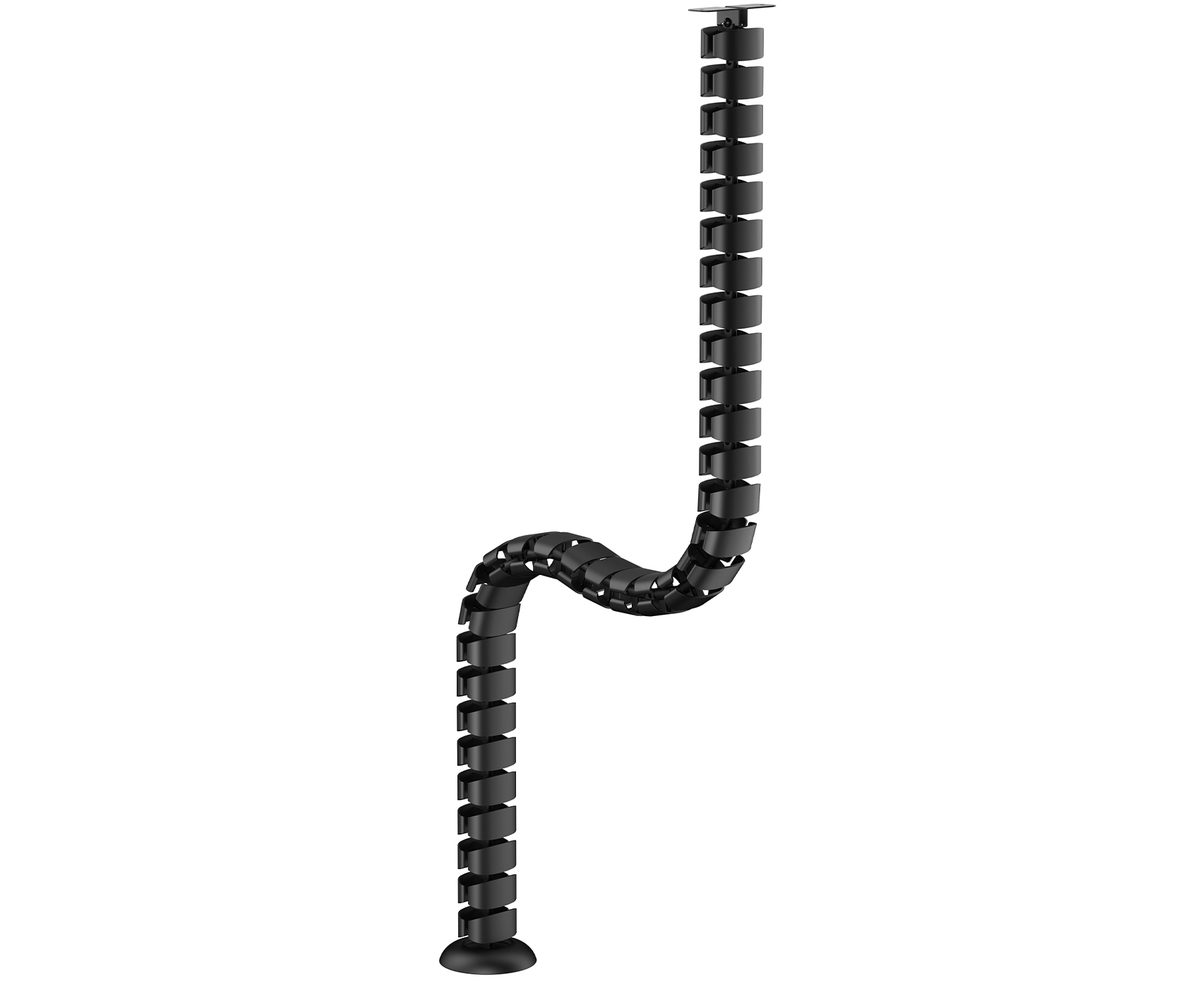

SolidHand-CM03S plié en S : la chaîne suit le mouvement du bureau

Utilisation du guide-câbles​

  • La chaîne compte 35 segments articulés, elle se plie donc librement dans toutes les directions et suit le plateau quand un bureau assis-debout monte et descend
  • Les câbles peuvent être ajoutés ou retirés à tout moment par l'ouverture latérale des segments, sans démonter la chaîne
  • Le pied maintient l'extrémité basse de la chaîne au sol, pour qu'elle ne balance pas et ne tire pas sur les câbles
  • Posez les câbles sans tension dans la chaîne, avec un peu de mou en haut, pour que rien ne tire quand le bureau est en position haute

Consignes de sécurité​

  1. Assurez-vous que la surface de fixation est assez solide pour supporter le produit et le matériel installé.
  2. Faites-vous toujours aider par une seconde personne ou utilisez un appareil de levage pour soulever et positionner en sécurité du matériel lourd.
  3. Serrez fermement les vis, sans excès. Un serrage excessif peut endommager le produit et réduire fortement sa capacité de charge.
  4. Gardez une distance de sécurité avec les pièces mobiles pendant l'utilisation du produit.
  5. Utilisez le produit uniquement pour l'usage prévu. Ne vous asseyez pas, ne montez pas et ne grimpez pas dessus.
  6. Le produit est destiné uniquement à un usage intérieur.
  7. Toute modification de la structure est interdite.
  8. Le produit peut contenir de petites pièces présentant un risque d'étouffement en cas d'ingestion. Tenez-les hors de portée des enfants.
  9. Avant l'utilisation, assurez-vous que toutes les pièces sont bien fixées et que vous avez lu et compris l'intégralité des instructions.
  10. Vérifiez à intervalles réguliers, au moins une fois tous les trois mois, que le produit est sûr et prêt à l'emploi.

Questions fréquentes​

Comment le guide-câbles se fixe-t-il ?
Un petit support se visse sous le plateau avec deux vis, et le segment supérieur de la chaîne se boulonne sur ce support. L'extrémité basse repose simplement au sol sur le pied rond.
Dois-je percer le bureau ?
Oui. Deux avant-trous de Ø2,5 mm et 10 mm de profondeur sont percés sous le plateau pour les vis du support. Le plateau doit faire au moins 15 mm d'épaisseur.
Convient-il à un bureau assis-debout ?
Oui, c'est pour cela qu'il est conçu. Les 35 segments articulés laissent la chaîne se plier librement : elle se redresse quand le bureau monte et se courbe quand il descend, les câbles restant à l'intérieur.
Quelle est la longueur de la chaîne ?
130 cm au total, en cinq sections totalisant 35 segments. Le haut est fixé au plateau et le bas repose au sol.
Comment les câbles entrent-ils dans la chaîne ?
Chaque segment est ouvert d'un côté, les câbles se pressent donc dans la chaîne le long de cette ouverture. Un câble peut être ajouté ou retiré plus tard sans rien démonter.
De quels outils ai-je besoin ?
Une perceuse avec un foret de Ø2,5 mm pour les avant-trous et un tournevis cruciforme pour les deux vis du support. La clé plate de 8 mm pour le boulon et l'écrou est fournie dans le kit.

Téléchargements​

Les manuels et fiches techniques du fabricant en PDF, si une copie hors ligne est nécessaire. Tout leur contenu figure également sur cette page.
