Support mural pour ordinateur, SolidHand-PC02W

GTIN: 5907614667719 · SKU: SolidHand-PC02W

Le SolidHand-PC02W est un support en acier noir mat qui suspend un ordinateur de bureau au mur, loin du sol et de la poussière. Le support se visse sur un mur plein avec trois vis et chevilles. Sa largeur se règle de 122 à 212 mm pour s'adapter au boîtier, et deux sangles à boucle maintiennent le boîtier dans le support. Le support supporte jusqu'à 10 kg.

Sommaire​

Caractéristiques techniques​

  • Couleur : noir mat
  • Matériau : acier
  • Charge admissible : 10 kg
  • Mode de fixation : mur
  • Dimensions du support : 23,5 × 22,3 × 17,7 cm
  • Dimensions de l'emballage : 24 × 18,5 × 15,8 cm
  • Poids : 2,1 kg
  • Poids avec emballage : 2,35 kg

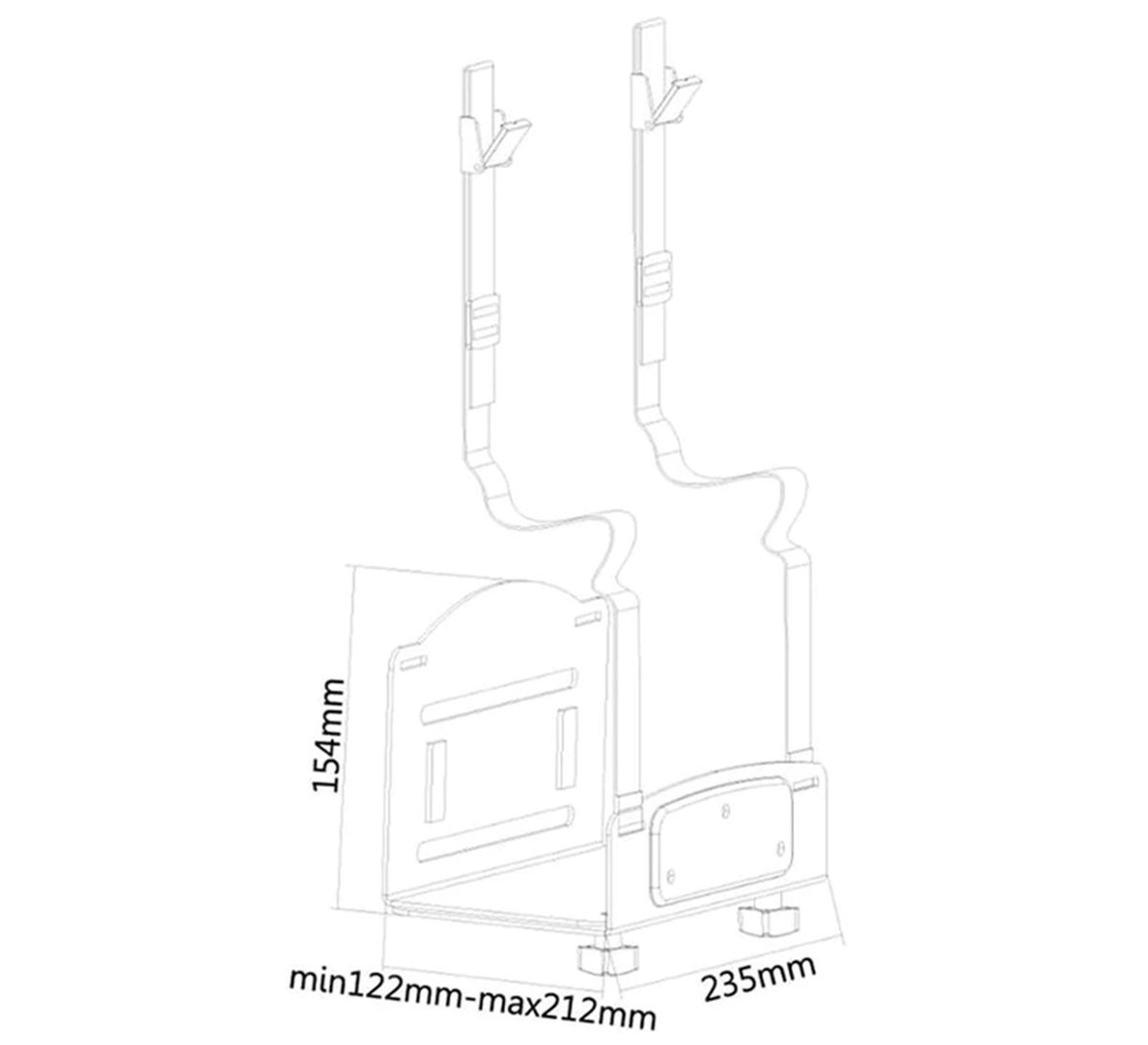

Dessin technique du SolidHand-PC02W : plaque latérale de 154 mm de haut, support de 235 mm de profondeur, largeur réglable de 122 à 212 mm, deux sangles à boucle au-dessus du support

Contenu du kit​

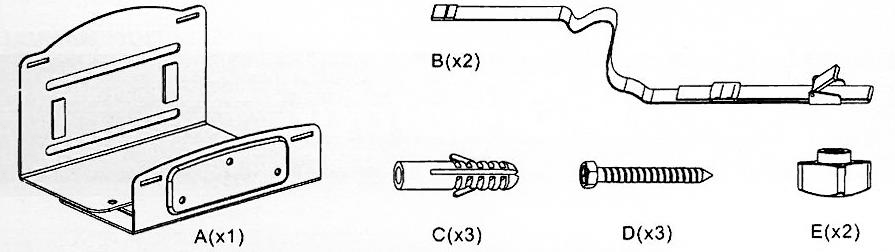

Contenu du kit SolidHand-PC02W : support A, sangles B, chevilles C, vis D et molettes E
  • A — support (× 1)
  • B — sangle avec boucle (× 2)
  • C — cheville (× 3)
  • D — vis (× 3)
  • E — molette (× 2)

Le kit comprend également le manuel d'utilisation imprimé.

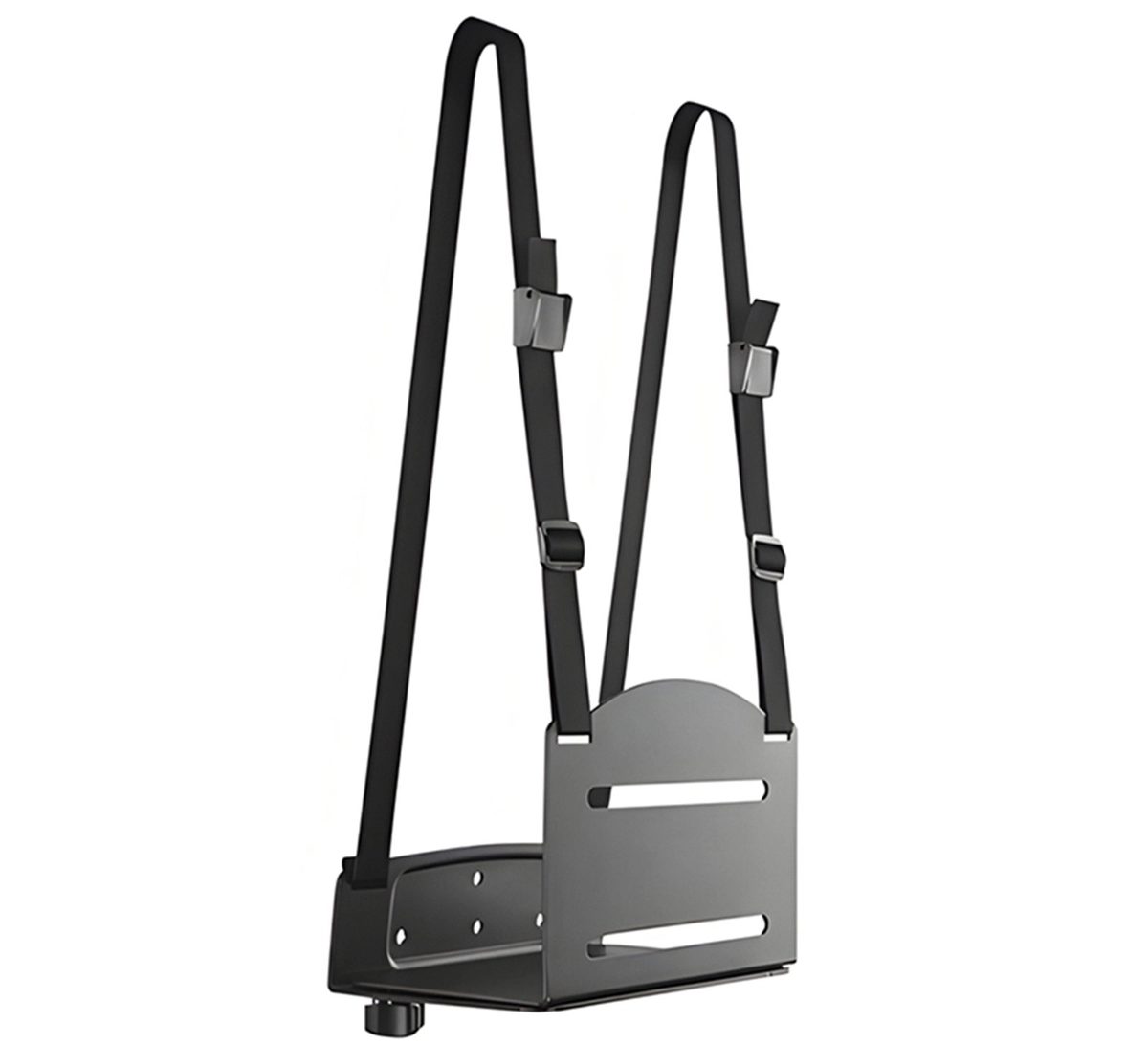

SolidHand-PC02W assemblé : support en acier noir mat avec deux sangles et boucles

Avant de commencer​

Lisez toute cette page avant de commencer l'installation.

  • Le support est prévu uniquement pour les murs pleins en béton ou en brique. Ne le fixez pas sur une cloison en plaques de plâtre ou un mur creux
  • Vérifiez que le mur supportera en toute sécurité le poids du support, de l'ordinateur et de tout ce qui y est raccordé
  • Il vous faut un crayon, une perceuse avec un foret à béton de 10 mm, un tournevis et une clé pour les molettes
  • Utilisez les vis et chevilles fournies et ne les serrez pas trop
  • Mesurez la largeur du boîtier de l'ordinateur : elle doit être comprise entre 122 et 212 mm
attention

Avant de commencer, vérifiez que vous avez bien reçu toutes les pièces listées ci-dessus. S'il manque quelque chose ou si une pièce est endommagée, contactez-nous avant d'installer le support.

Montage​

Étape 1 — Assembler les deux moitiés du support​

  1. Glissez les deux boulons de la plaque latérale dans les fentes de la base de la plaque murale.
  2. Vissez une molette (E) sur chaque boulon par le dessous et serrez-la légèrement avec la clé. Laissez les molettes assez libres pour régler la largeur plus tard.

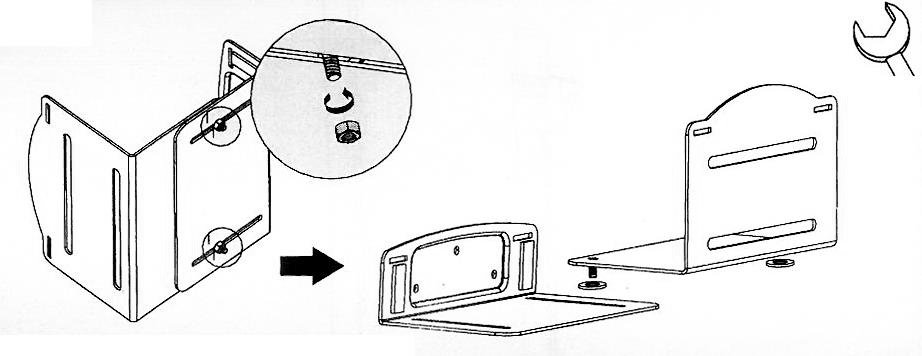

Étape 1 : la plaque latérale avec ses deux boulons glissée dans les fentes de la base et fixée avec les molettes E

Étape 2 — Fixer le support au mur​

  1. Tenez le support contre le mur à la hauteur choisie et marquez au crayon les trois trous de la plaque murale.
  2. Percez trois trous de 10 mm de diamètre et 60 mm de profondeur, puis enfoncez les chevilles (C).
  3. Passez chaque sangle (B) dans les fentes de la plaque murale de façon que les extrémités à boucle pendent au-dessus du support, comme le montre le détail du dessin.
  4. Vissez le support au mur avec les trois vis (D).

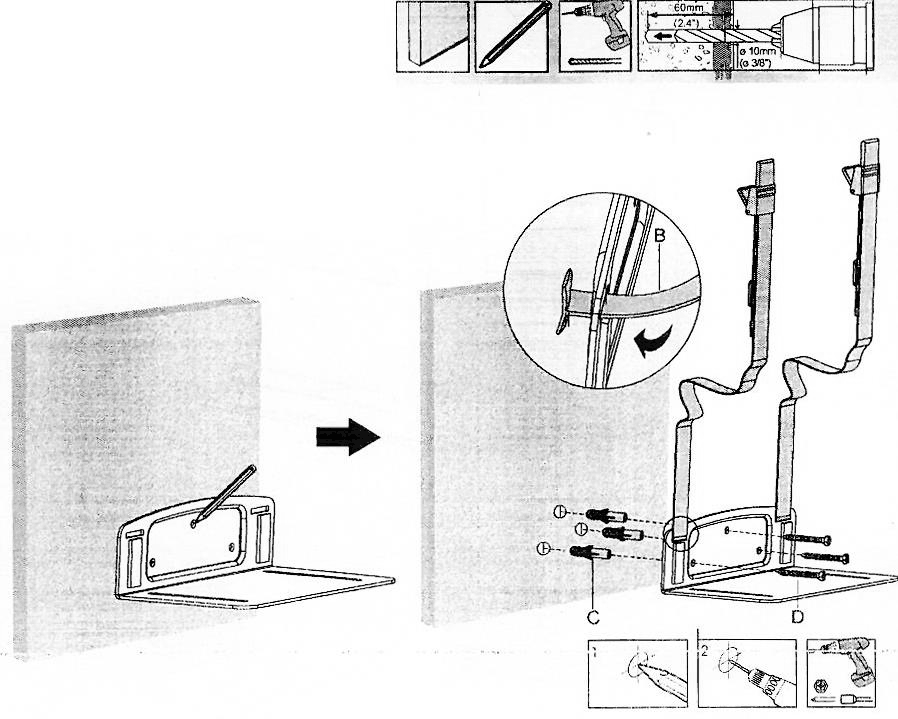

Étape 2 : marquage des trous sur le mur, perçage de trous de 10 mm sur 60 mm de profondeur, passage des sangles B dans la plaque murale et vissage du support avec les chevilles C et les vis D

Étape 3 — Régler la largeur et préparer les sangles​

  1. Faites glisser la plaque latérale jusqu'à ce que le support corresponde à la largeur du boîtier, puis serrez les deux molettes (E) par le dessous.
  2. Repliez l'extrémité de chaque sangle dans sa boucle (détail 1) et faites glisser la boucle vers le haut ou le bas pour régler la longueur (détail 2).

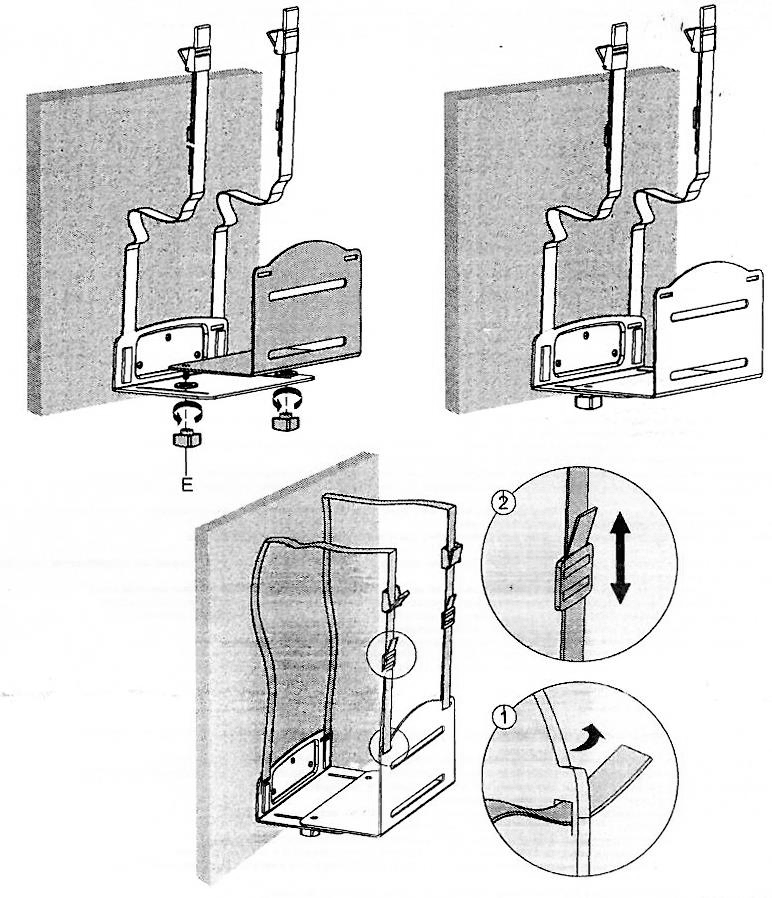

Étape 3 : serrage des molettes E sous le support et réglage des sangles sur le support fixé au mur

Étape 4 — Placer l'ordinateur dans le support​

  1. Posez l'ordinateur dans le support, dos au mur.
  2. Passez chaque sangle par-dessus le boîtier, engagez l'extrémité libre dans la boucle et tirez pour tendre (détail 1).
  3. Rabattez le levier de la boucle pour verrouiller la sangle (détail 2). Vérifiez que l'ordinateur ne bouge pas dans le support.

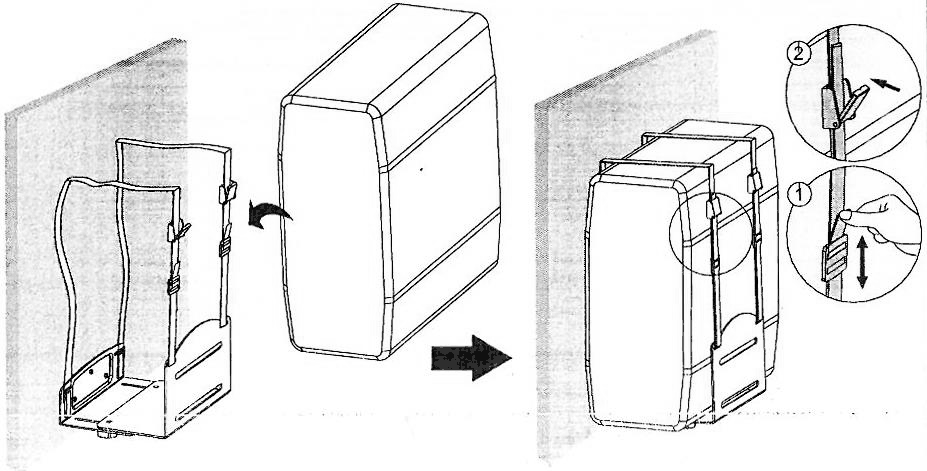

Étape 4 : l'ordinateur placé dans le support et maintenu par les deux sangles à boucle Ordinateur de bureau suspendu au mur dans le support SolidHand-PC02W, maintenu par les deux sangles

Utilisation du support​

  • Pour retirer l'ordinateur, ouvrez les boucles, dégagez les sangles du boîtier et soulevez l'ordinateur hors du support
  • Pour installer un autre boîtier, desserrez les molettes (E), faites glisser la plaque latérale à la nouvelle largeur et resserrez les molettes
  • Laissez de l'espace autour du boîtier pour que l'air atteigne les ventilateurs et les grilles d'aération
  • Le support ne demande aucun entretien, hormis une vérification des vis, des molettes et des sangles de temps en temps

Consignes de sécurité​

  1. Ne dépassez pas la charge nominale de 10 kg. Une charge supérieure au poids nominal indiqué peut rendre le support instable et provoquer des blessures.
  2. Fixez le support exactement comme décrit ci-dessus. Une installation incorrecte peut endommager l'ordinateur ou causer des blessures graves.
  3. Montez le support uniquement sur des murs pleins en béton ou en brique. Assurez-vous que le mur supportera en toute sécurité le poids du support, de l'ordinateur et de tout ce qui y est raccordé.
  4. Utilisez un équipement de protection et des outils adaptés pour percer.
  5. Utilisez les vis et chevilles fournies et ne les serrez pas trop.
  6. Le kit contient de petites pièces présentant un risque d'étouffement en cas d'ingestion. Tenez-les hors de portée des enfants.
  7. Vérifiez à intervalles réguliers, au moins une fois tous les trois mois, que le support est stable et peut être utilisé en toute sécurité.

Questions fréquentes​

Quels types d'ordinateurs conviennent au SolidHand-PC02W ?
Le SolidHand-PC02W est compatible avec les boîtiers tour et mini-tour standard. La largeur réglable et les deux sangles de maintien souples acceptent une large gamme de tailles de boîtiers, tant que le poids total ne dépasse pas 10 kg.
Comment le support se fixe-t-il au mur ?
Le support se fixe directement au mur avec des vis et chevilles standard (fournies). L'installation est simple : percer, cheviller, visser et suspendre. Le manuel d'utilisation guide pas à pas.
La fixation murale gêne-t-elle la ventilation de l'ordinateur ?
La fixation murale peut au contraire améliorer la circulation d'air par rapport à un ordinateur posé sous un bureau ou dans un meuble fermé. Le SolidHand-PC02W tient l'ordinateur loin du sol et de la poussière, ce qui aide à maintenir un bon refroidissement et prolonge la durée de vie du matériel.
Quelle largeur de boîtier le support accepte-t-il ?
La plaque latérale du support coulisse sur deux boulons, la largeur se règle donc librement entre 122 et 212 mm. Mesurez le boîtier avant de commander.
Puis-je monter le support sur une cloison en plaques de plâtre ?
Non. Le support est prévu uniquement pour les murs pleins en béton ou en brique. Les trois chevilles fournies nécessitent un trou de 10 mm sur 60 mm de profondeur dans de la maçonnerie pleine.
Dois-je démonter le support du mur pour retirer l'ordinateur ?
Non. Ouvrez les deux boucles, dégagez les sangles du boîtier et soulevez l'ordinateur. Le support reste au mur.

Téléchargements​

Les manuels et fiches techniques du fabricant en PDF, si une copie hors ligne est nécessaire. Tout leur contenu figure également sur cette page.
