Support d'ordinateur sous bureau, SolidHand-PC19

GTIN: 5907614667689 · SKU: SolidHand-PC19

Le SolidHand-PC19 est un support en acier noir mat qui suspend un ordinateur de bureau sous le plateau, loin du sol et hors du passage des jambes. Sa plaque supérieure se visse sous le plateau et le support coulisse sur un rail pour que vous puissiez atteindre l'ordinateur. La hauteur se règle de 30 à 51 cm et la profondeur de 8,8 à 20,3 cm pour s'adapter au boîtier, le support pivote de +180° ~ −180° pour accéder aux ports et supporte jusqu'à 10 kg.

Sommaire​

Caractéristiques techniques​

  • Couleur : noir mat
  • Matériau : acier
  • Charge admissible : 10 kg
  • Mode de fixation : sous le plateau
  • Plage de hauteur : 30 ~ 51 cm
  • Plage de profondeur : 8,8 ~ 20,3 cm
  • Plage de rotation : +180° ~ −180°
  • Dimensions du support : 23,5 × 17,5 × 58,3 cm
  • Dimensions de l'emballage : 37,2 × 17,2 × 18 cm
  • Poids : 2,6 kg
  • Poids avec emballage : 3 kg

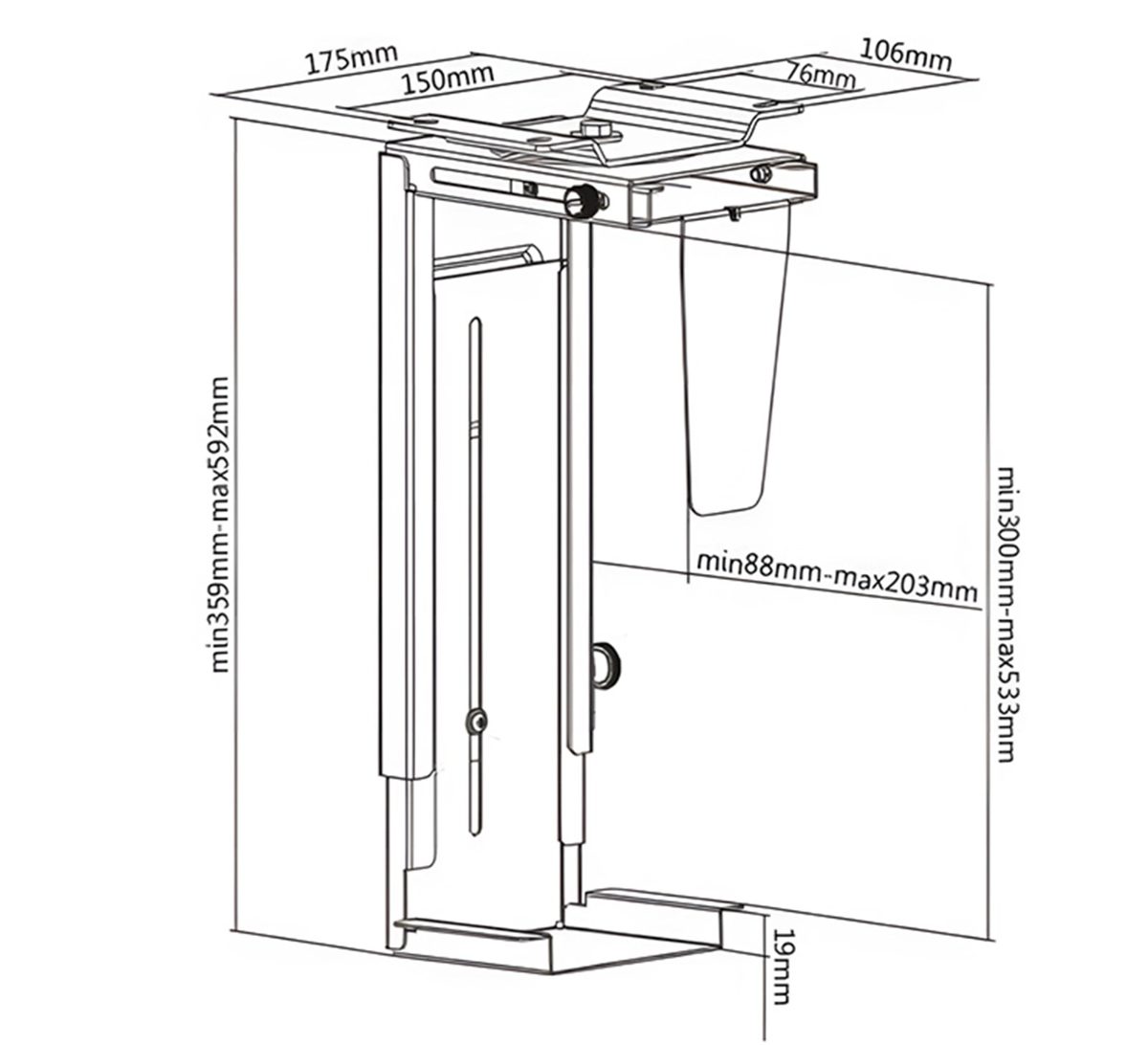

Dessin technique du SolidHand-PC19 : plaque supérieure de 175 mm avec rail de 150 mm, pince latérale de 106 mm et 76 mm, hauteur totale de 359 à 592 mm, hauteur d'ordinateur de 300 à 533 mm, profondeur de 88 à 203 mm, rebord du plateau inférieur de 19 mm

Contenu du kit​

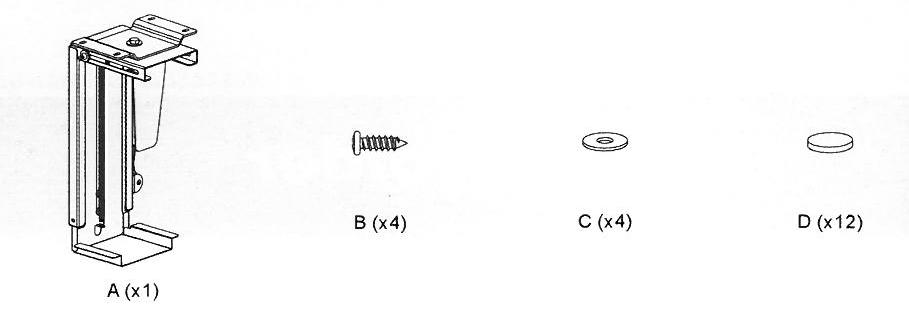

Contenu du kit SolidHand-PC19 : support A, vis B, rondelles C et capuchons en plastique D
  • A — support (× 1)
  • B — vis (× 4)
  • C — rondelle (× 4)
  • D — capuchon en plastique (× 12)

Le kit comprend également le manuel d'utilisation imprimé.

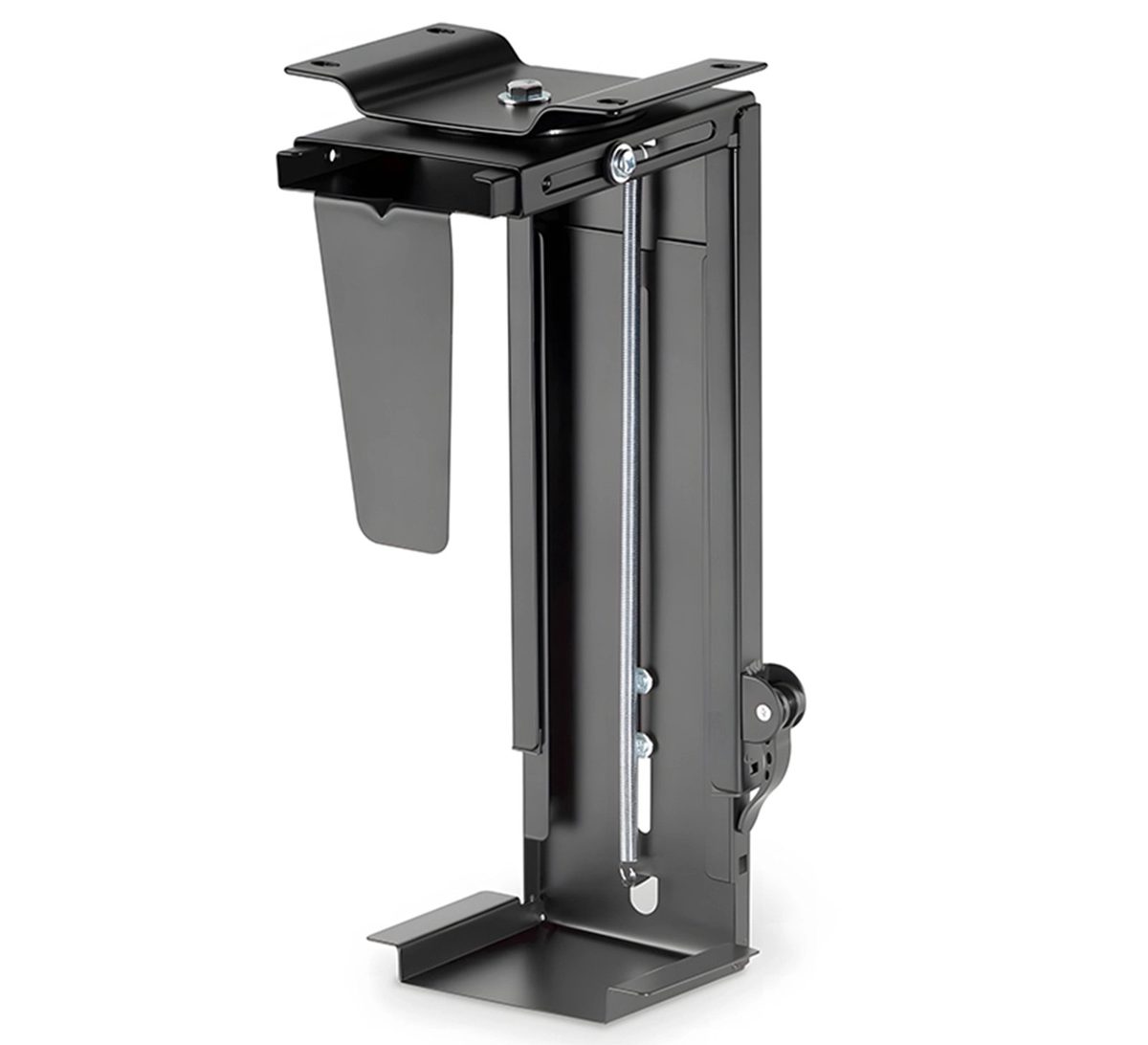

Support SolidHand-PC19 : cadre en acier noir mat avec plaque de fixation supérieure, coulisse verticale, pince latérale et plateau inférieur

Avant de commencer​

Lisez toute cette page avant de commencer l'installation.

  • Le support se visse sous le plateau du bureau. Vérifiez que le plateau est solide et supportera en toute sécurité le poids du support, de l'ordinateur et de tout ce qui y est raccordé
  • Il vous faut un tournevis cruciforme
  • Utilisez les vis fournies et ne les serrez pas trop
  • Mesurez le boîtier de l'ordinateur : il doit mesurer entre 30 et 51 cm de haut et entre 8,8 et 20,3 cm de large
  • Choisissez un emplacement sous le bureau où l'ordinateur ne gênera pas vos jambes et où les câbles atteindront les prises
attention

Avant de commencer, vérifiez que vous avez bien reçu toutes les pièces listées ci-dessus. S'il manque quelque chose ou si une pièce est endommagée, contactez-nous avant d'installer le support.

Montage​

Étape 1 — Poser les capuchons et visser le support sous le bureau​

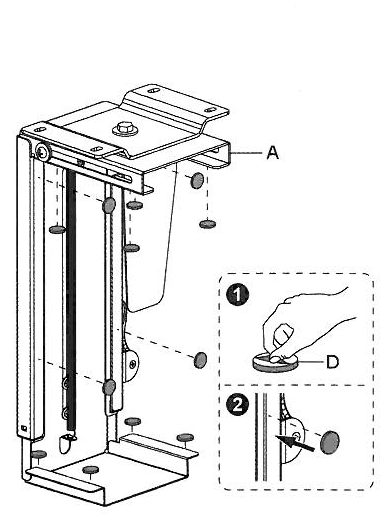

  1. Enfoncez les capuchons en plastique (D) dans les trous du support (A), comme le montrent les détails du dessin.
Étape 1 : enfoncement des capuchons en plastique D dans les trous du support A
  1. Tenez la plaque supérieure du support contre le dessous du plateau et vissez-la avec les quatre vis (B) et rondelles (C) à l'aide d'un tournevis cruciforme.

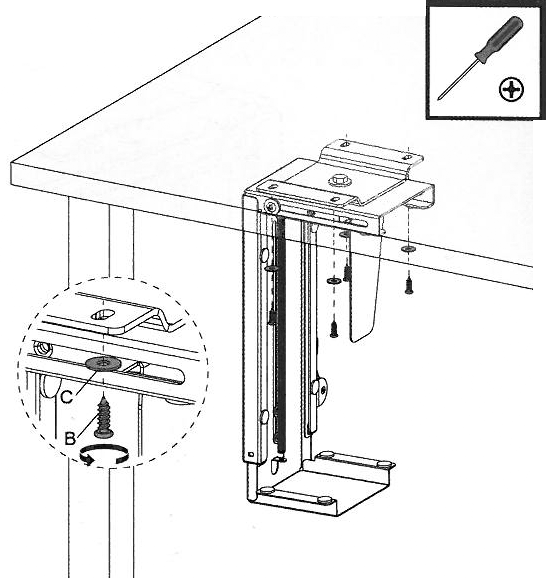

Étape 1 : la plaque supérieure du support vissée sous le plateau avec les vis B et les rondelles C

Étape 2 — Faire coulisser le support vers l'extérieur​

  1. Desserrez la molette du rail supérieur.
  2. Tirez le support hors du bureau le long du rail, de façon à pouvoir placer l'ordinateur confortablement.

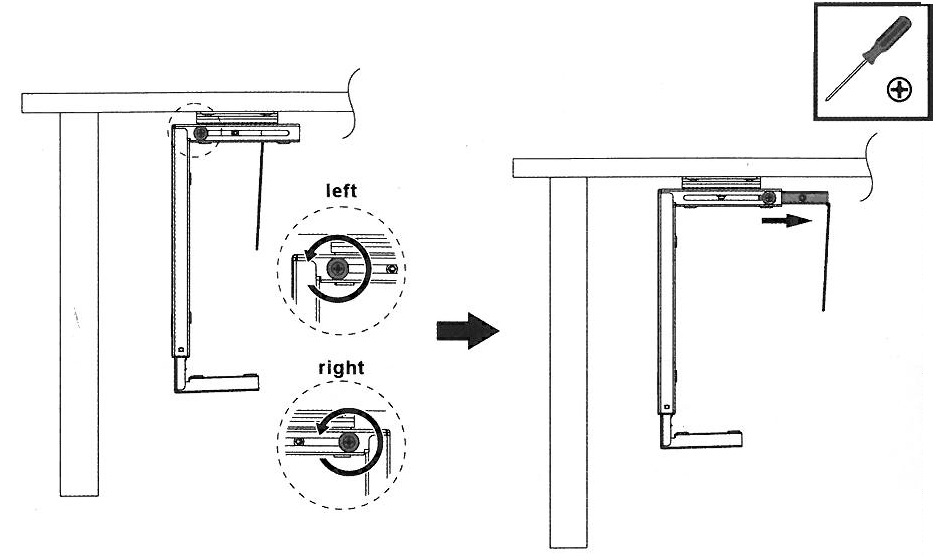

Étape 2 : desserrage de la molette du rail supérieur et coulissement du support hors du bureau

Étape 3 — Installer l'ordinateur​

  1. Posez l'ordinateur sur le plateau inférieur du support. Le boîtier doit être plus bas que le support déployé.
  2. Faites descendre la partie supérieure du support jusqu'à ce que l'étrier supérieur repose sur le boîtier, et poussez la pince latérale contre le boîtier (détails 1 et 2).
  3. Serrez le levier de blocage sur le côté du support pour que l'ordinateur ne puisse pas bouger.

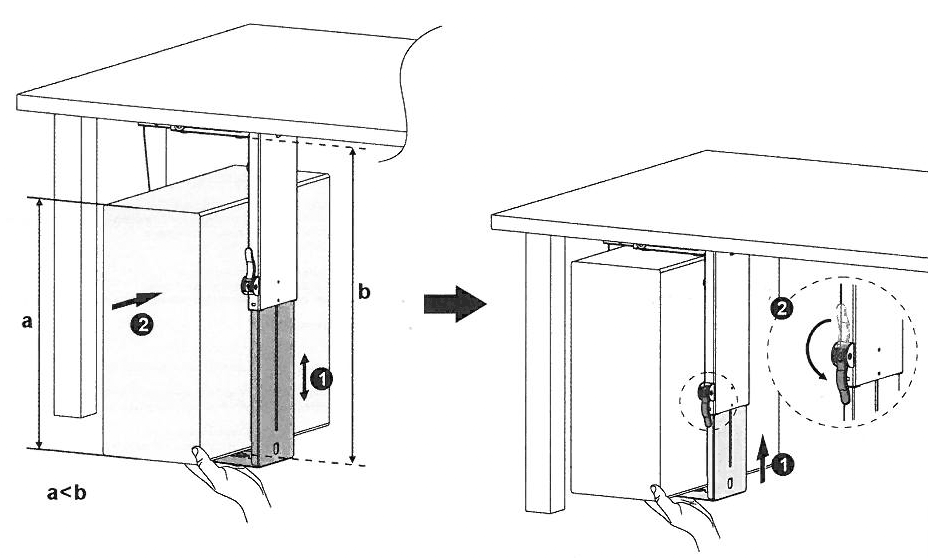

Étape 3 : l'ordinateur posé sur le plateau inférieur, le support descendu à la hauteur du boîtier, la pince latérale poussée contre lui puis bloquée avec le levier

Étape 4 — Remettre le support en place et le verrouiller​

  1. Repoussez le support avec l'ordinateur sous le bureau le long du rail (détail 1).
  2. Serrez la molette du rail supérieur pour que le support reste en place (détail 2).

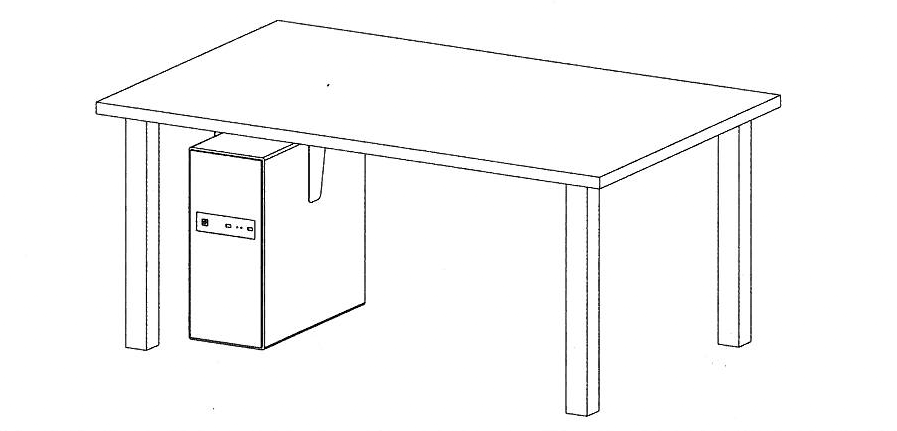

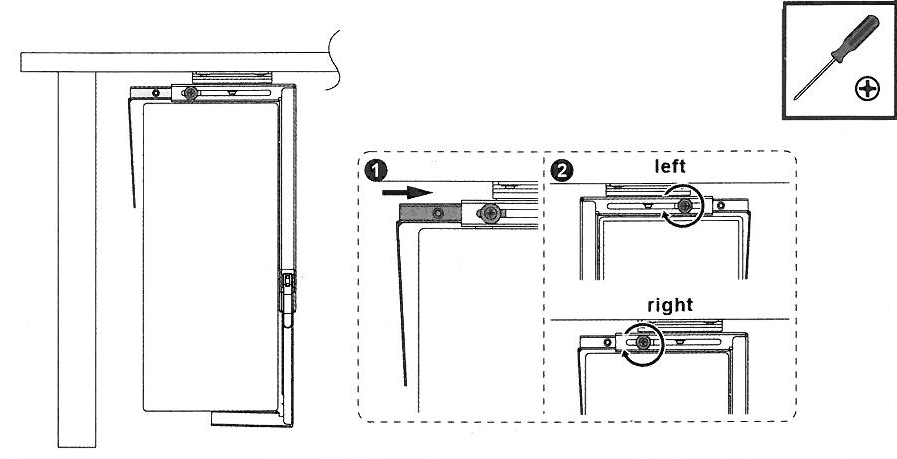

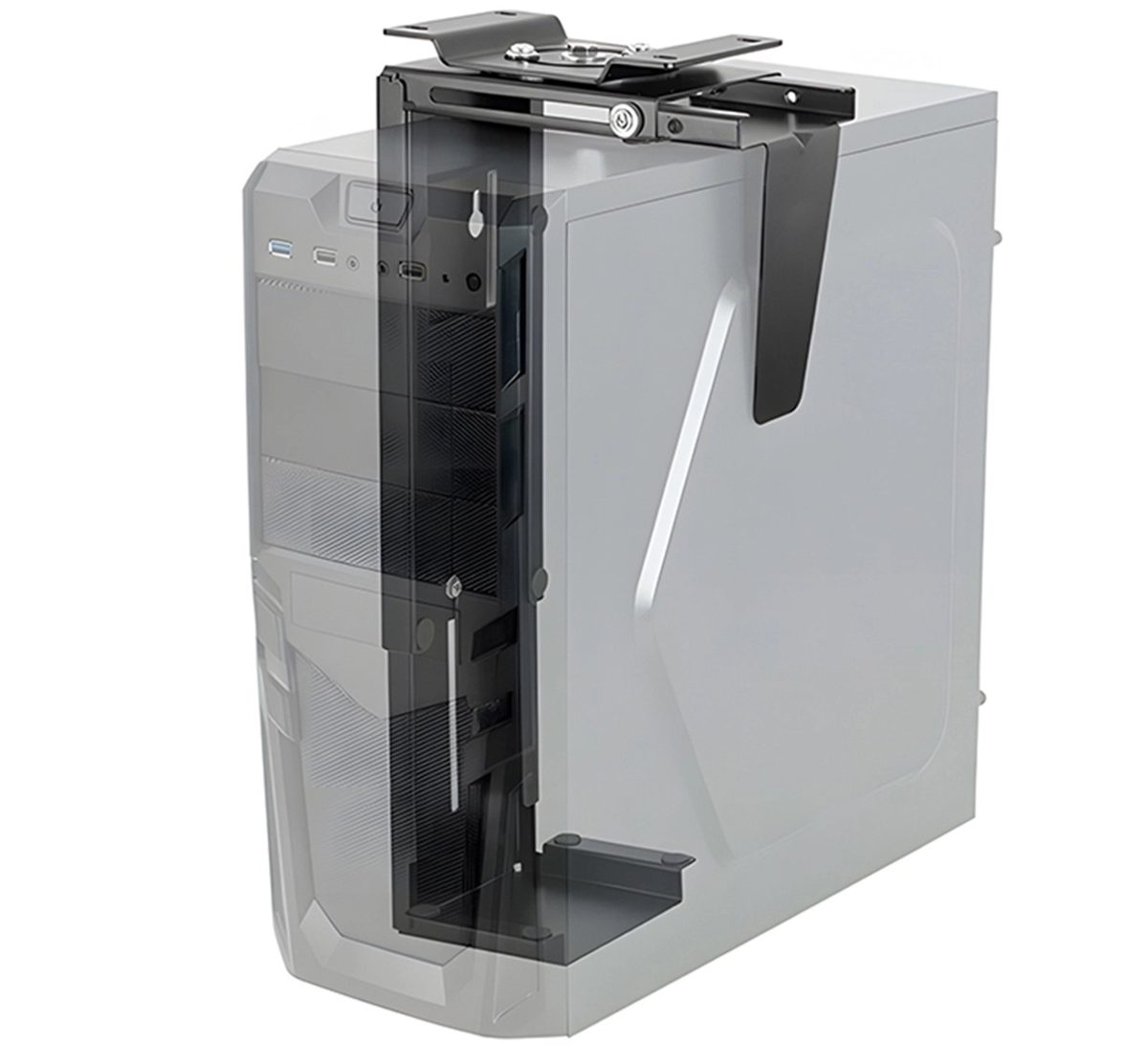

Étape 4 : le support avec l'ordinateur repoussé sous le bureau et la molette du rail serrée L'ordinateur suspendu sous le bureau dans le support SolidHand-PC19 Ordinateur de bureau maintenu sous le bureau dans le SolidHand-PC19, pince latérale contre le boîtier

Utilisation du support​

  • Pour atteindre les ports, desserrez la molette du rail, faites coulisser le support et tournez-le : le support est suspendu à un pivot dans la plaque supérieure et pivote de +180° ~ −180°
  • Pour retirer l'ordinateur, relâchez le levier de blocage, remontez la partie supérieure du support, écartez la pince latérale du boîtier et soulevez l'ordinateur du plateau
  • Pour installer un autre boîtier, réglez à nouveau la hauteur et la profondeur comme à l'étape 3
  • Le support ne demande aucun entretien, hormis une vérification des vis, de la molette et du levier de temps en temps

Consignes de sécurité​

  1. Ne dépassez pas la charge nominale de 10 kg. Une charge supérieure au poids nominal indiqué peut rendre le support instable et provoquer des blessures.
  2. Fixez le support exactement comme décrit ci-dessus. Une installation incorrecte peut endommager l'ordinateur ou causer des blessures graves.
  3. Assurez-vous que le plateau supportera en toute sécurité le poids du support, de l'ordinateur et de tout ce qui y est raccordé.
  4. Utilisez un équipement de protection et des outils adaptés.
  5. Utilisez les vis fournies et ne les serrez pas trop.
  6. Le kit contient de petites pièces présentant un risque d'étouffement en cas d'ingestion. Tenez-les hors de portée des enfants.
  7. Vérifiez à intervalles réguliers, au moins une fois tous les trois mois, que le support est stable et peut être utilisé en toute sécurité.

Questions fréquentes​

Quelle est la charge maximale du SolidHand-PC19 ?
Le SolidHand-PC19 supporte des ordinateurs jusqu'à 10 kg, ce qui couvre la grande majorité des tours et mini-PC du marché.
Dans quelle mesure puis-je régler la position du support ?
Le support offre un réglage en hauteur de 30 à 51 cm et en profondeur de 8,8 à 20,3 cm. La rotation complète à 360° (+180° ~ −180°) permet de tourner l'ordinateur pour accéder à n'importe quel port sans le retirer du support.
Le montage sous le bureau nuit-il au refroidissement de l'ordinateur ?
Surélever l'ordinateur et le placer sous le bureau améliore au contraire la circulation d'air autour de l'unité. La structure en acier n'obstrue pas les ouvertures de ventilation, et l'éloigner de la poussière du sol aide à conserver un bon refroidissement à long terme.
Dois-je dévisser le support pour accéder à l'arrière de l'ordinateur ?
Non. Desserrez la molette du rail supérieur, faites coulisser le support hors du bureau et tournez-le sur son pivot. L'ordinateur reste bloqué dans le support.
De quels outils ai-je besoin ?
D'un tournevis cruciforme pour les quatre vis qui fixent la plaque supérieure sous le plateau. Les réglages de hauteur, de profondeur et de rail se font à la main avec le levier et la molette.
Le support accepte-t-il un petit boîtier ?
Le boîtier doit mesurer au moins 30 cm de haut et 8,8 cm de large pour que les pinces le tiennent. Mesurez le boîtier avant de commander.

Téléchargements​

Les manuels et fiches techniques du fabricant en PDF, si une copie hors ligne est nécessaire. Tout leur contenu figure également sur cette page.
