Elektrisch penslot voor toegangscontrole, 12 V DC, 450 mA, houdkracht tot 1000 kg, SecureEntry-EL100

GTIN: 5907614669041 · SKU: SecureEntry-EL100

De SecureEntry-EL100 is een elektrisch insteekpenslot voor toegangscontrole. Het wordt in het deurkozijn gemonteerd en de inductieslotplaat wordt op de deur bevestigd. Wanneer de stroom is ingeschakeld, schuift een roestvrijstalen pen van 15 mm uit en vergrendelt de deur; wanneer de stroom wordt onderbroken, trekt de pen zich terug en wordt de deur ontgrendeld. Het slot werkt op 12 V DC en kan daardoor worden aangestuurd door externe toegangscontroleapparatuur, zoals RFID-lezers, toegangscontrollers en tijdregistratieapparaten. Het is geschikt voor houten, glazen, brandwerende en metalen deuren.

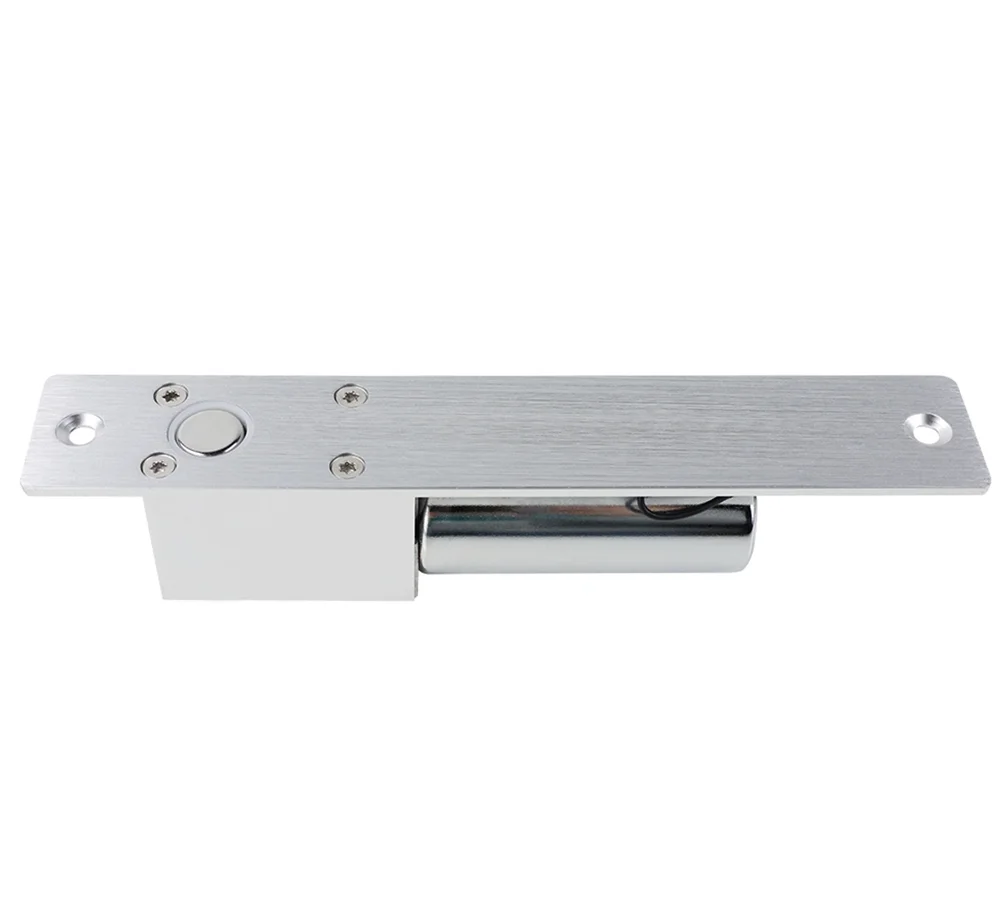

Elektrisch penslot SecureEntry-EL100 met de voorplaat en de uitgeschoven pen

Inhoudsopgave​

Specificaties​

  • Type apparaat: elektronisch insteekslot voor toegangscontrole
  • Geschikt deurtype: houten deur, glazen deur, brandwerende deur, metalen deur
  • Spanning: 12 V DC
  • Werkstroom: 450 mA
  • Ingangsstroom: 150 mA
  • Startstroom: 900 mA
  • Uitschuiflengte (uitschuiven van de pen): 15 mm
  • Houdkracht: tot 1000 kg
  • Vertraging elektrisch slot: 0 / 3 / 6 seconden
  • Werkingsmodus: stroom uit om te ontgrendelen, stroom aan om te vergrendelen
  • Vergrendelingswijze: magnetische inductie
  • Type spoel: geschikt voor continu bedrijf
  • Slotkern: roestvrij staal, diameter 15 mm
  • Levensduur: verouderingstest van 500.000 cycli doorstaan
  • Afmetingen apparaat: 20 × 3,4 × 4,1 cm
  • Afmetingen verpakking: 23 × 8,1 × 4 cm
  • Gewicht apparaat: 650 g
  • Gewicht met verpakking: 1 kg

Inhoud van de set​

  • Elektrisch insteekslot
  • Afdekpaneel
  • Inductieslot
  • Bevestigingsschroeven
  • Handleiding

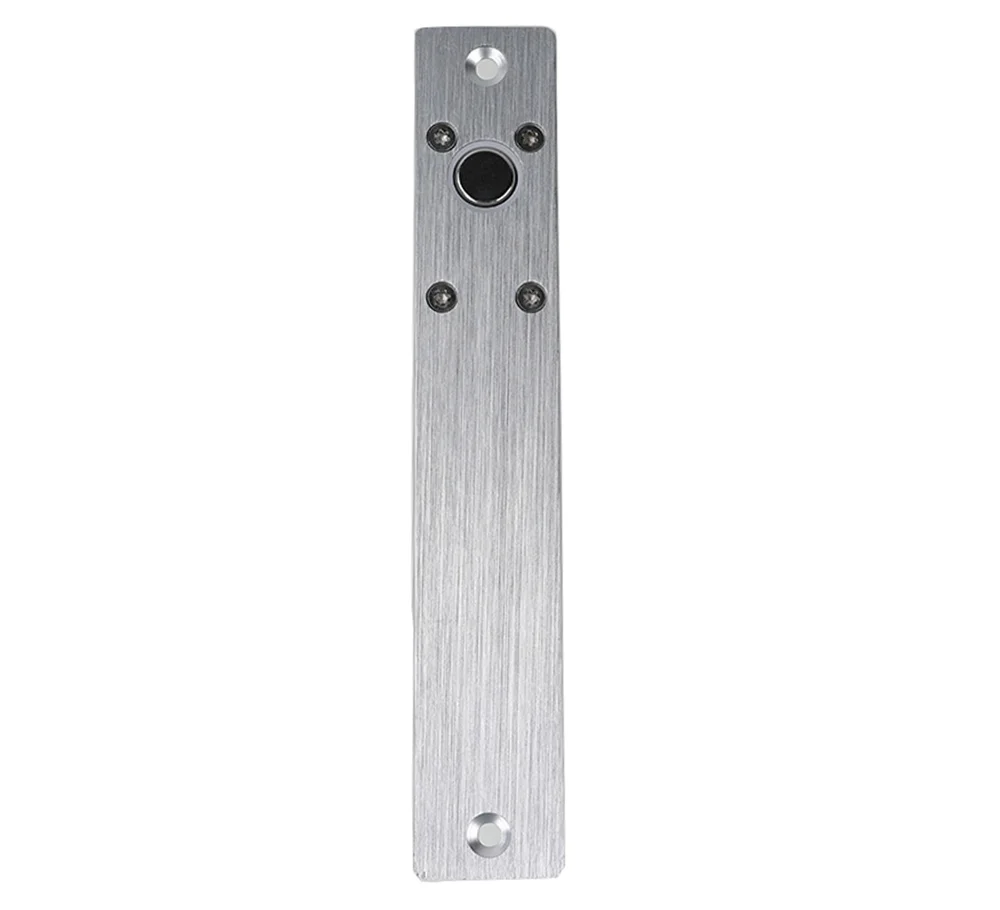

Voorplaat van de SecureEntry-EL100 met de opening voor de pen en vier bevestigingsschroeven

Functies​

  • Elektronisch slot dat in de deur wordt gemonteerd.
  • Gemaakt van hoogwaardige materialen, met een sterke grip die belastingen tot 1000 kg weerstaat.
  • Dankzij de 12 V DC-voeding kunt u het slot aansluiten op externe toegangscontroleapparatuur, zoals RFID-lezers, tijdregistratieapparaten en vergelijkbare apparaten.
  • De vergrendelvertraging kan worden ingesteld om de deur langer ontgrendeld te houden, zodat meerdere personen kunnen passeren zonder de deur opnieuw te ontgrendelen.

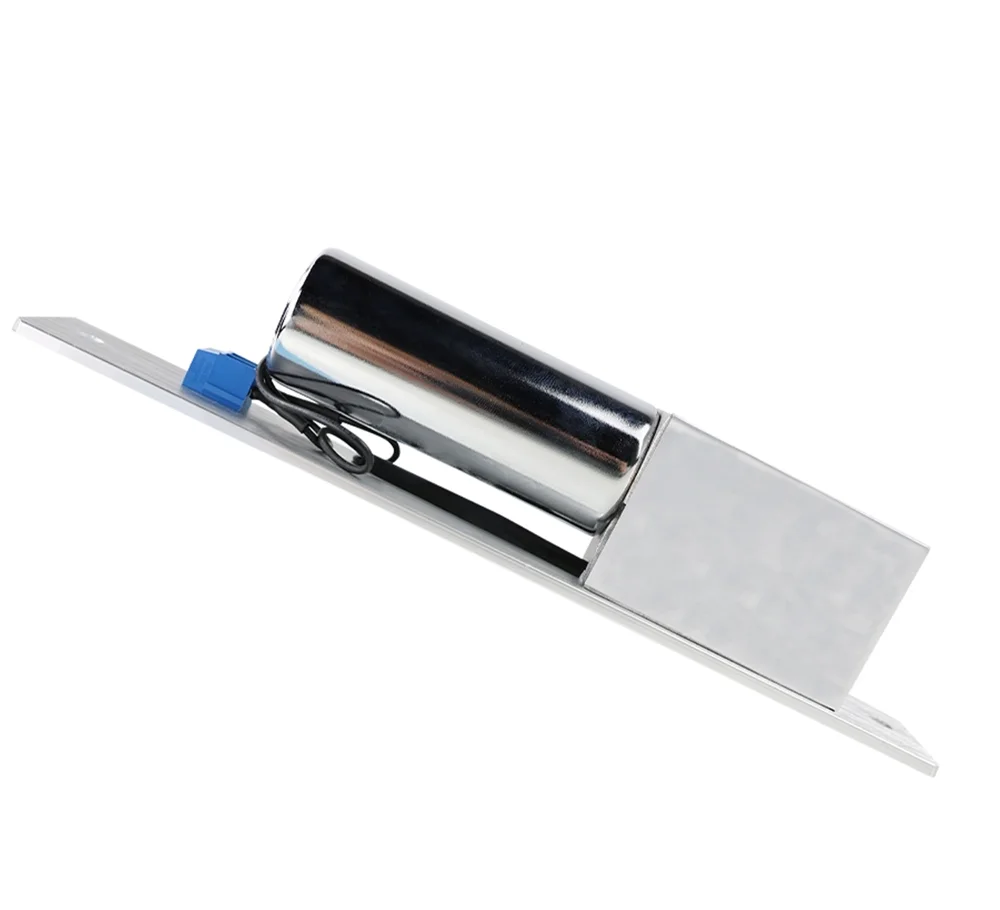

SecureEntry-EL100 van opzij gezien: slotbehuizing met de pencilinder en het blauwe aansluitblok

Producteigenschappen​

Werkspanning: 12 V DC.

DraadkleurFunctie
RoodPluspool (+)
ZwartMinpool (−)

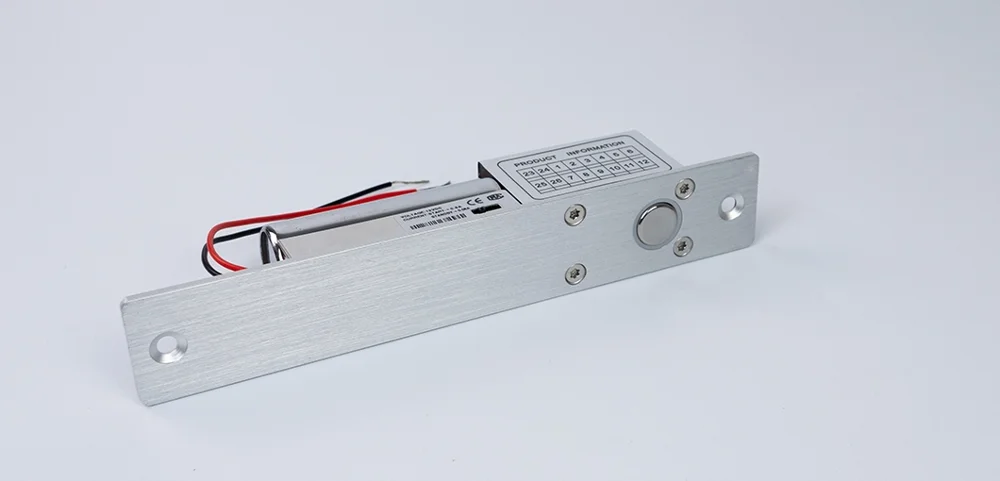

SecureEntry-EL100 met de rode en zwarte voedingsdraad

Het slot is vergrendeld zolang het van stroom wordt voorzien en ontgrendelt wanneer de stroom wordt onderbroken. In toegangscontroletermen is dit het normaal open (NO), fail-safe gedrag: als de voeding uitvalt, wordt de deur niet vergrendeld gehouden.

Montageschema​

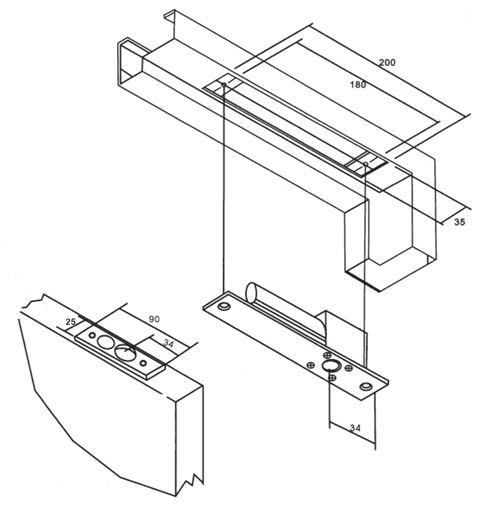

Montageschema van de SecureEntry-EL100 met afmetingen in mm: de slotbehuizing gemonteerd in het deurkozijn (200, 180 en 35 mm), de voorplaat van het slot (34 mm) en de inductieslotplaat op de deurrand (25, 90 en 34 mm)

De slotbehuizing wordt in het deurkozijn gemonteerd en de inductieslotplaat in de deurrand, tegenover de pen. De afmetingen op het schema zijn in millimeters.

Veelgestelde vragen​

Vergrendelt of ontgrendelt de SecureEntry-EL100 bij stroomuitval?
Het slot ontgrendelt. De pen is uitgeschoven zolang er stroom op staat en trekt zich terug wanneer de stroom wordt onderbroken, zodat de deur bij stroomuitval niet vergrendeld wordt gehouden. Dit is het normaal open (NO), fail-safe gedrag.
Welke toegangscontroleapparatuur kan op de SecureEntry-EL100 worden aangesloten?
Apparaten die de 12 V DC-voeding van het slot schakelen, zoals RFID-kaartlezers, toegangscontrollers en tijdregistratieapparaten. Zo kunt u de deur openen met een proximitykaart, een wachtwoord, een vingerafdruk of een gezichtsscan, afhankelijk van het apparaat.
Waarvoor dient de vergrendelvertraging?
De vergrendelvertraging (0, 3 of 6 seconden) houdt de deur na de vrijgave langer ontgrendeld, zodat meerdere personen kunnen passeren zonder de deur opnieuw te ontgrendelen.
Voor welke deuren is het slot geschikt?
Voor houten, glazen, brandwerende en metalen deuren. Het slot wordt in het deurkozijn gemonteerd en de inductieslotplaat in de deur.
Welke houdkracht heeft het slot?
Tot 1000 kg.

Downloads​

De handleidingen en datasheets als pdf, voor het geval u een offline exemplaar nodig hebt. Alles wat erin staat, vindt u ook op deze pagina.
