Elektrisch penslot voor glazen deuren zonder kozijn, 12 V DC, houdkracht tot 1000 kg, SecureEntry-EL300

GTIN: 5907614669027 · SKU: SecureEntry-EL300

De SecureEntry-EL300 is een elektrisch penslot dat speciaal is ontworpen voor glazen deuren zonder kozijn en dat aan de boven- of onderkant van de deur wordt gemonteerd. Het slot werkt op 12 V DC, heeft een houdkracht tot 1000 kg en kan worden aangesloten op RFID-lezers, codeklavieren en tijdregistratieapparaten. Dankzij de instelbare vertraging blijft de pen gedurende een ingestelde tijd in de open of gesloten stand, zodat meerdere personen na één vrijgave door de deur kunnen gaan.

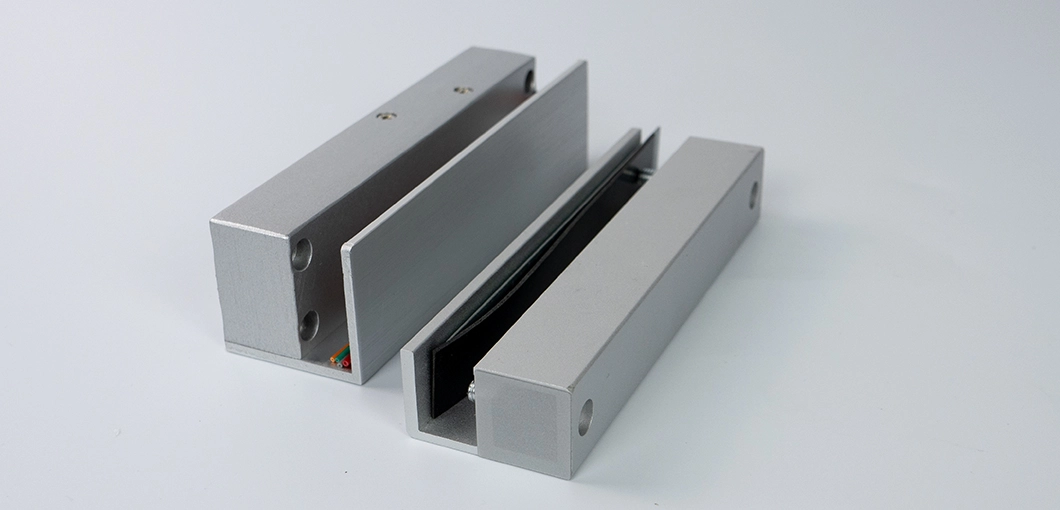

Slotbehuizing en sluitstuk van de SecureEntry-EL300 voor een glazen deur zonder kozijn

Inhoudsopgave​

Specificaties​

  • Materiaal: staal
  • Type apparaat: elektronisch deurslot
  • Uitschuiflengte (uitschuiven van de pen): 15 mm
  • Ingangsspanning: 12 V DC
  • Ingangsstroom: 150 mA
  • Startstroom: 1,3 A
  • Houdkracht: tot 1000 kg
  • Vergrendelvertraging: 0 / 3 / 6 seconden
  • Geschikt deurtype: montage aan de boven- of onderkant van glazen deuren zonder kozijn
  • Werkingsmodus: stroom uit om te ontgrendelen, stroom aan om te vergrendelen
  • Signaalfunctie: magnetisch deurpositiesignaal (slotsensor)
  • Levensduur: verouderingstest van 500.000 cycli doorstaan
  • Afmetingen slotbehuizing: lengte 14,6 × breedte 4,4 × hoogte 3,9 cm
  • Slotkern: diameter 12,5 mm
  • Afmetingen verpakking: 17 × 7 × 5 cm
  • Gewicht apparaat: 700 g
  • Gewicht met verpakking: 1 kg

Inhoud van de set​

  • Elektronisch slot
  • 2 rubberen inzetstukken
  • Inbussleutel
  • Handleiding

Functies​

  • Het slot biedt een stevige houdkracht tot 1000 kg.
  • De vertragingstijd voor het ontgrendelen kan worden ingesteld.
  • Het slot kan worden aangesloten op RFID-lezers en tijdregistratieapparaten.
  • Het apparaat werkt op 12 V DC.

Productbeschrijving​

De SecureEntry-EL300 is speciaal ontworpen voor montage op glazen deuren zonder kozijn.

Met de vertragingsinstelling blijft de pen gedurende een ingestelde tijd in de open of gesloten stand. Wanneer het slot op een toegangscontrolesysteem is aangesloten, kunnen daardoor meerdere medewerkers tegelijk door de deur naar binnen of naar buiten gaan. Via de slotsensor kan het toegangscontrolesysteem bovendien de stand van het slot en van de deur controleren.

Instelling van de vertraging​

De vertraging wordt ingesteld met een jumper op drie pinnen:

  • 0 seconden — jumper op de twee linkerpinnen,
  • 3 seconden — jumper op de twee rechterpinnen,
  • 6 seconden — geen jumper.

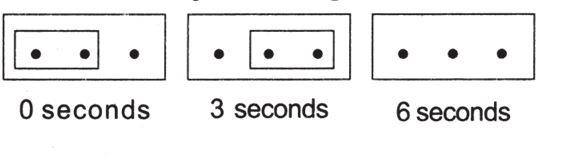

Instelling van de vertraging van de SecureEntry-EL300: jumper op de twee linkerpinnen voor 0 seconden, op de twee rechterpinnen voor 3 seconden, geen jumper voor 6 seconden

Installatieschema​

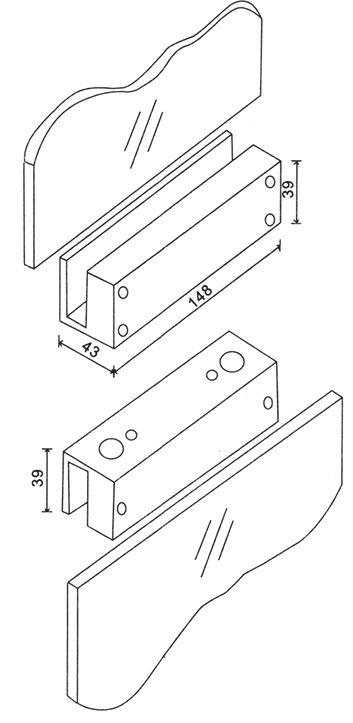

Installatieschema van de SecureEntry-EL300: de slotbehuizing (148 × 43 × 39 mm) en het sluitstuk (39 mm hoog) tegenover elkaar gemonteerd op de randen van de glazen deurpanelen

De slotbehuizing en het sluitstuk worden tegenover elkaar op de randen van de glaspanelen gemonteerd. De afmetingen op het schema zijn in millimeters.

Aansluitschema​

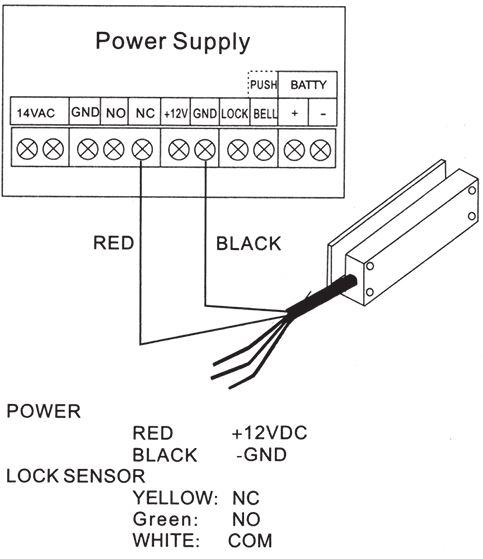

Aansluitschema van de SecureEntry-EL300: de rode draad gaat naar de NC-aansluiting en de zwarte draad naar de GND-aansluiting van de voeding van de toegangscontrole; de draden van de slotsensor zijn geel NC, groen NO en wit COM
DraadkleurFunctie
RoodVoeding +12 V DC
ZwartVoeding − (GND)
GeelSlotsensor — NC
GroenSlotsensor — NO
WitSlotsensor — COM

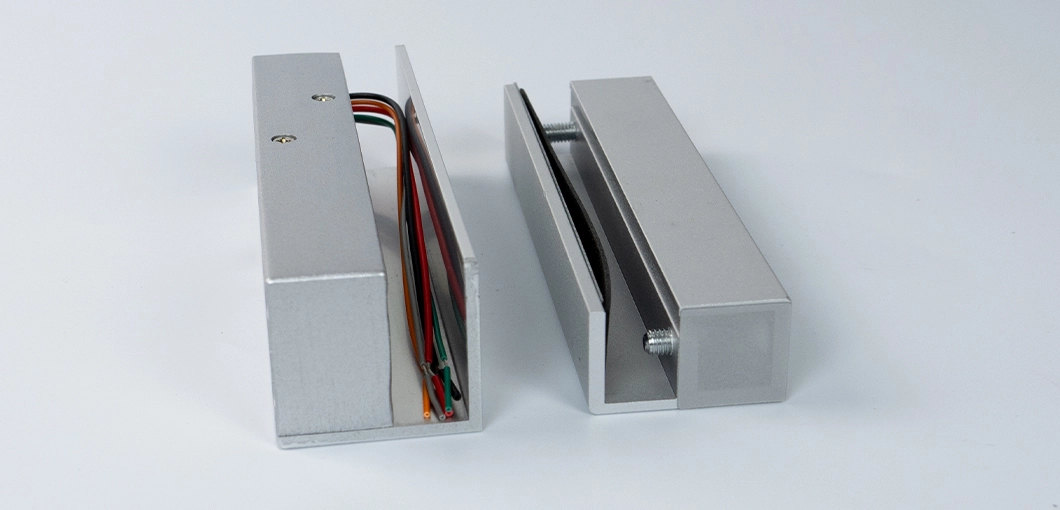

Slotbehuizing van de SecureEntry-EL300 met de bundel gekleurde draden
notitie
  1. Wanneer de rode draad op de NC-aansluiting van de voeding is aangesloten, werkt het slot fail-safe: het ontgrendelt wanneer de stroom wordt onderbroken.
  2. Wanneer de rode draad op de NO-aansluiting van de voeding is aangesloten, werkt het slot fail-secure: het blijft vergrendeld wanneer de stroom wordt onderbroken.

Veelgestelde vragen​

Voor welke deuren is de SecureEntry-EL300 geschikt?
Het slot is ontworpen voor glazen deuren zonder kozijn en wordt aan de boven- of onderkant van de deur gemonteerd.
Hoe werkt de vertraging van het slot?
De vertraging kan met een jumper worden ingesteld op 0, 3 of 6 seconden. De pen blijft gedurende de gekozen tijd in de open of gesloten stand, zodat meerdere personen na één vrijgave door de deur kunnen gaan.
Welke toegangscontroleapparatuur kan op de SecureEntry-EL300 worden aangesloten?
Apparaten die de 12 V DC-voeding van het slot schakelen, zoals RFID-kaartlezers, codesloten en tijdregistratieapparaten. Zo kunt u de deur openen met een proximitykaart, een wachtwoord, een vingerafdruk of een gezichtsscan, afhankelijk van het apparaat.
Gaat het slot open of blijft het vergrendeld bij stroomuitval?
Dat hangt af van de bedrading. Met de rode draad op de NC-aansluiting van de voeding werkt het slot fail-safe en ontgrendelt het wanneer de stroom wordt onderbroken. Met de rode draad op de NO-aansluiting werkt het fail-secure en blijft het vergrendeld.
Waarvoor dienen de gele, groene en witte draad?
Dat zijn de uitgangen van de slotsensor (geel NC, groen NO, wit COM). Het toegangscontrolesysteem kan ze gebruiken om de stand van het slot en van de deur te controleren.
Welke houdkracht heeft het slot?
Tot 1000 kg.

Downloads​

De handleidingen en datasheets als pdf, voor het geval u een offline exemplaar nodig hebt. Alles wat erin staat, vindt u ook op deze pagina.
