Elektromagnetisch slot voor toegangsdeuren, 12/24 V DC, 450 mA, houdkracht tot 280 kg, SecureEntry-ML200
GTIN: 5907614668815 · SKU: SecureEntry-ML200

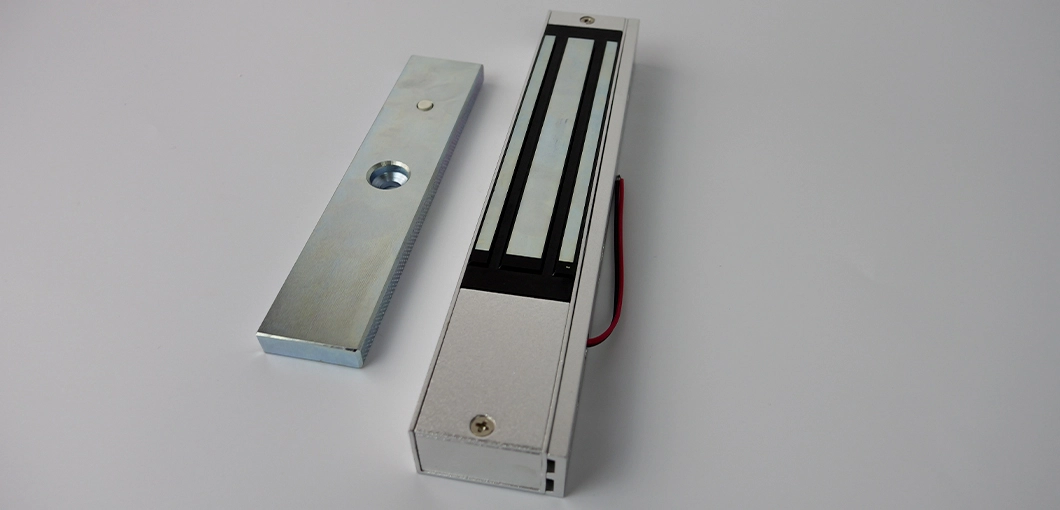

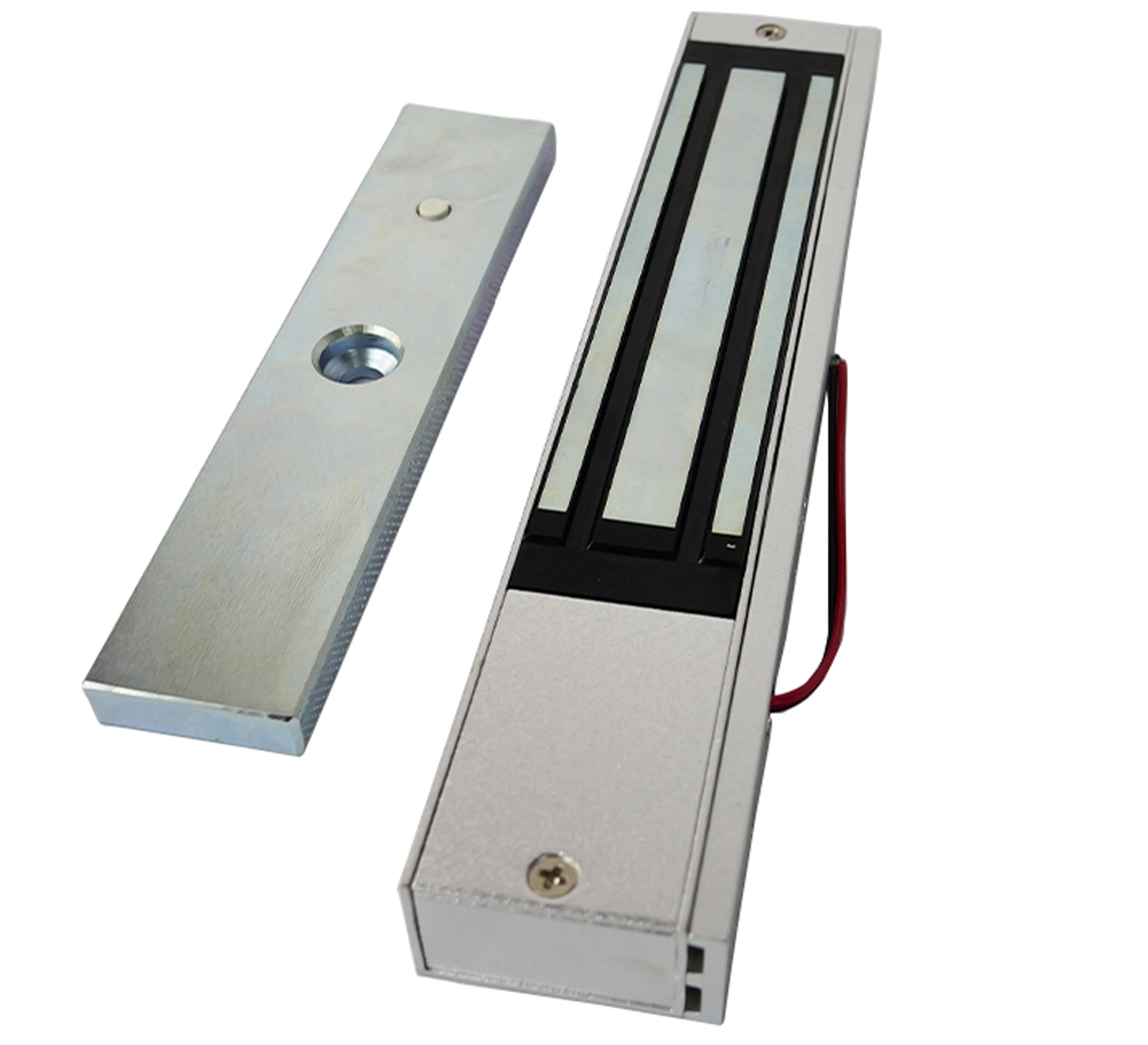

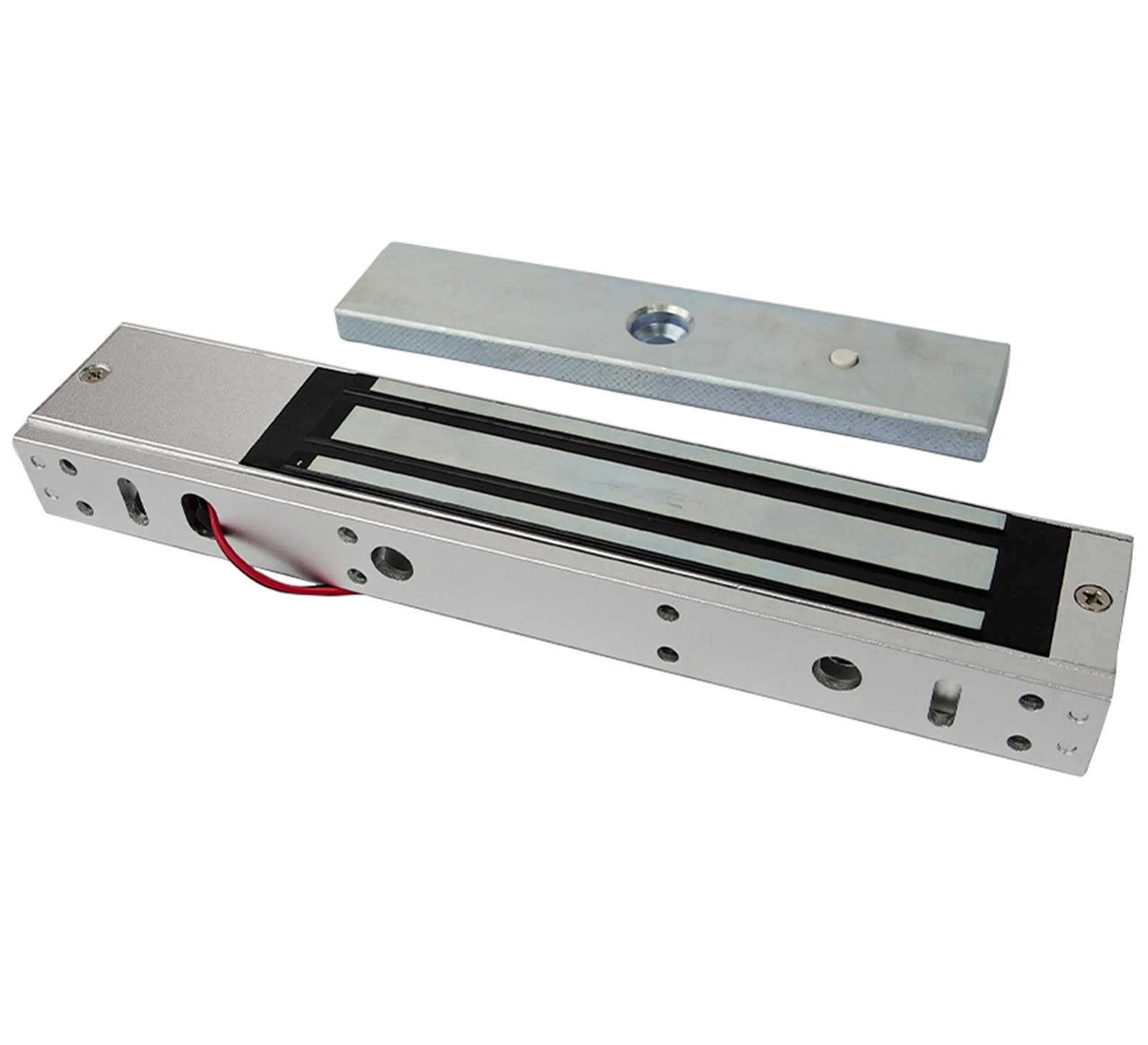

De SecureEntry-ML200 is een elektromagnetisch slot (magneetslot) voor een enkele toegangsdeur. De behuizing met de elektromagneet wordt op het deurkozijn gemonteerd en de ankerplaat op het deurblad. Zolang het slot stroom krijgt, houdt de magneet de deur vast met een kracht tot 280 kg; wanneer de stroom wordt onderbroken, gaat de deur open. Het slot werkt met toegangscontroleapparaten die op 12 V DC of 24 V DC worden gevoed, en met de L-, LZ- en U-beugels kan het op bijna elk deurkozijn worden gemonteerd, ook bij glazen deuren zonder kozijn.
Inhoudsopgave
Specificaties
- Type apparaat: tweedraads elektromagnetisch slot voor een enkele toegangsdeur
- Houdkracht van de magneet: tot 280 kg
- Spanning van samenwerkende accessoires: 12 V DC en 24 V DC
- Bedrijfsstroom ingang: 450 mA
- Spanningstolerantie: 115%
- Uitgang van de magnetische bewakingssensor: SPDT 1 A 12 V DC, bewaakt op afstand of de deur vergrendeld of ontgrendeld is (N.C.-uitgang — deur open, N.O.-uitgang — deur gesloten)
- Bedrijfstemperatuur: −10°C – +55°C
- Luchtvochtigheid tijdens bedrijf: 0–95%, niet-condenserend
- Afmetingen slot: L 25 × B 4,8 × H 2,6 cm
- Afmetingen montageplaat: L 25 × B 2,5 × H 0,6 cm
- Afmetingen ankerplaat: L 18 × B 3,8 × H 1,1 cm
- Afwerking van magneet en ankerplaat: zink
- Afmetingen verpakking: 26,7 × 6,5 × 6 cm
- Gewicht product: 1,85 kg
- Gewicht met verpakking: 5 kg
Inhoud van de set
- Elektromagnetisch slot
- Montageplaat
- Montageschroeven
Functies
- Het elektromagnetische slot kan op verschillende apparaten worden aangesloten om een systeem te bouwen dat de toegang tot ruimtes regelt.
- Een magneet met een houdkracht tot 280 kg garandeert veiligheid.
- Robuuste constructie voor een lange levensduur.
- Het slot kan op bijna alle typen deurkozijnen worden gemonteerd, bijvoorbeeld bij houten deuren of glazen deuren zonder kozijn.
- Een varistor (MOV) beschermt het slot tegen spanningspieken en overspanning.
- Behuizing van geanodiseerd aluminium.
- Ontwerp tegen restmagnetisme — zodra de stroom wordt onderbroken, blijft de ankerplaat niet aan de magneet kleven.
Werkingsprincipe
De SecureEntry-ML200 werkt fail-safe en heeft geen mechanische onderdelen. Zolang het slot stroom krijgt, trekt de elektromagneet de ankerplaat op het deurblad aan en houdt hij de deur gesloten. Wanneer de stroom wordt onderbroken, verdwijnt de magnetische kracht en kan de deur worden geopend. Daardoor is het slot ook geschikt voor deuren op vluchtwegen.
Aansluiting van de voeding
| Draad | Functie |
|---|---|
| Rood | Voeding + |
| Zwart | Voeding − |
De voeding loopt via het N.C.-contact van het besturingsapparaat of een relais van de toegangscontrole: wanneer het apparaat toegang verleent, onderbreekt het de stroomkring, verliest het slot zijn voeding en gaat de deur open.
Optionele beugels
Stel vast in welke richting de deur opendraait en bekijk de bovenregel van het deurkozijn om te bepalen of een beugel nodig is. Afhankelijk van de bovenregel en de openingsrichting van de deur kunnen L-, LZ- of U-beugels nodig zijn.

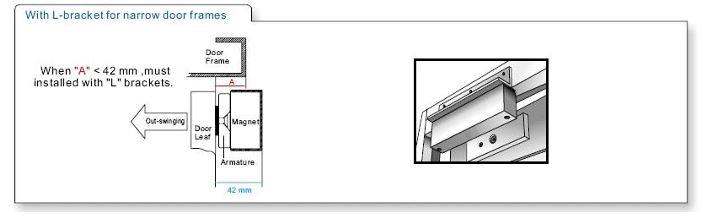

L-beugel voor smalle deurkozijnen — gebruikt wanneer maat A (van het deurkozijn tot het deurblad) kleiner is dan 42 mm.

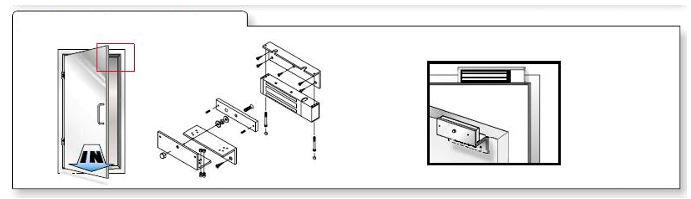

LZ-beugel voor naar binnen draaiende deuren

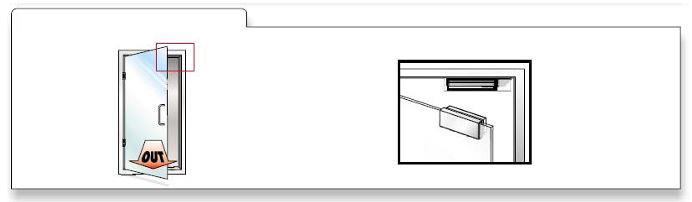

U-beugel voor glazen deuren zonder kozijn
Installatie
-

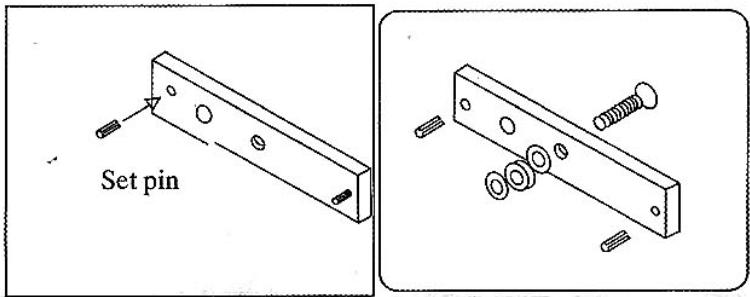

Steek de pen in het anker zoals op de tekeningen is weergegeven en plaats de sluitringen op het anker.
-

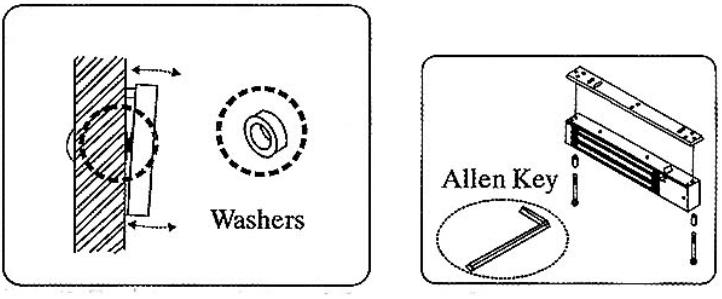

Plaats de sluitringen tussen de ankerplaat en het deurblad. Verwijder met de inbussleutel de montageplaat van de slotbehuizing.
-

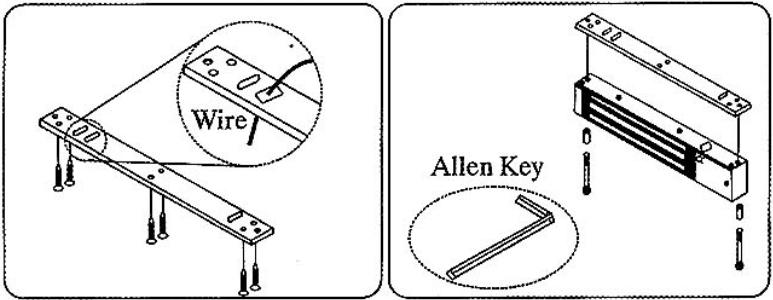

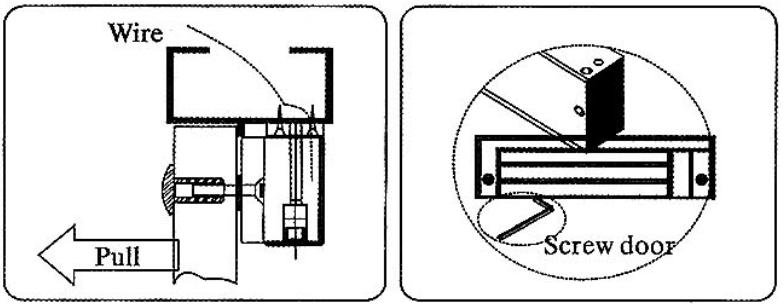

Voer de draad door het draadgat en schroef vervolgens de montageplaat op het deurkozijn. Schroef met de inbussleutel de slotbehuizing op de montageplaat.
-
Sluit de deur en trek eraan om de houdkracht te controleren. Tussen het deurblad en de ankerplaat kunnen extra sluitringen worden geplaatst om de hoek bij te stellen. Draai na het controleren van de houdkracht de borgschroeven vast.
Veelgestelde vragen
Kan de SecureEntry-ML200 op glazen deuren worden gemonteerd?
Welke voeding heeft het slot nodig?
Gaat het slot open bij stroomuitval?
Waarvoor dient de uitgang van de magnetische bewakingssensor?
Wanneer is een beugel nodig?
Welke houdkracht heeft het slot?
Downloads
De handleidingen en datasheets als pdf, voor het geval u een offline exemplaar nodig hebt. Alles wat erin staat, vindt u ook op deze pagina.
