Hoeksluitstuk voor het deurkozijn, voor insteeksloten met een pen, SecureEntry-SC10

GTIN: 5907614669065 · SKU: SecureEntry-SC10

De SecureEntry-SC10 is een hoeksluitstuk van aluminiumlegering voor insteeksloten met een uitschuivende pen. Het wordt op de rand van het deurkozijn gemonteerd, in lijn met het slot, waar het de pen opvangt. Het is geschikt voor gewone sloten en ook voor elektrische en elektromagnetische sloten.

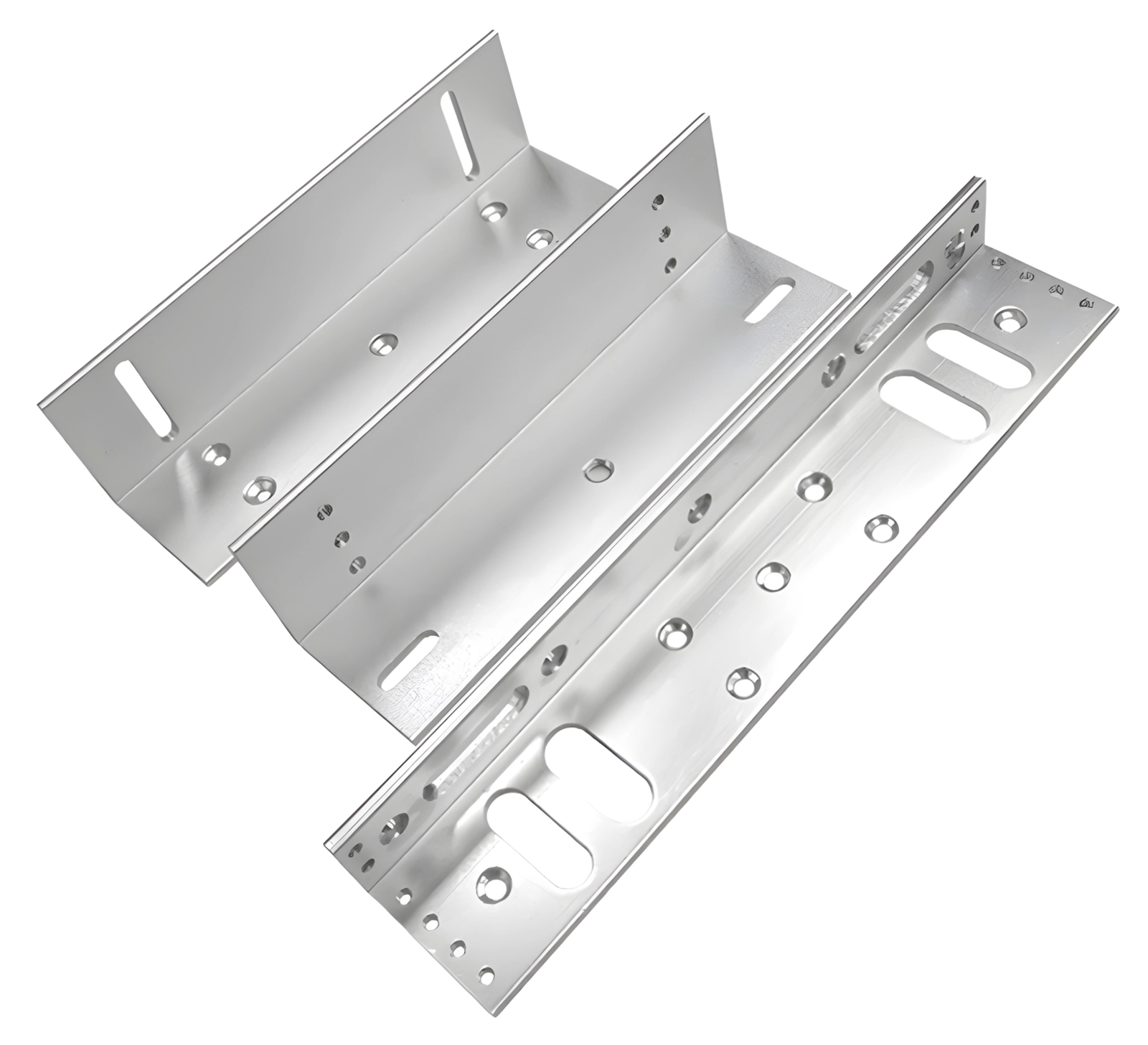

Aluminium hoeksluitstuk SecureEntry-SC10 met de twee metalen plaatjes

Inhoudsopgave​

Specificaties​

  • Type apparaat: hoeksluitstuk voor insteeksloten
  • Materiaal: aluminiumlegering
  • Toepassing: insteeksloten, gewoon en elektronisch
  • Afmetingen product: 25 × 2,85 × 4,95 cm, 18 × 5 × 5 cm, 18 × 4,6 × 4,6 cm
  • Afmetingen met verpakking: 26,8 × 6,5 × 6,5 cm
  • Gewicht product: 100 g
  • Gewicht met verpakking: 200 g

Inhoud van de set​

  • Sluitstuk voor elektrisch slot
  • 2 metalen plaatjes

Afmetingen​

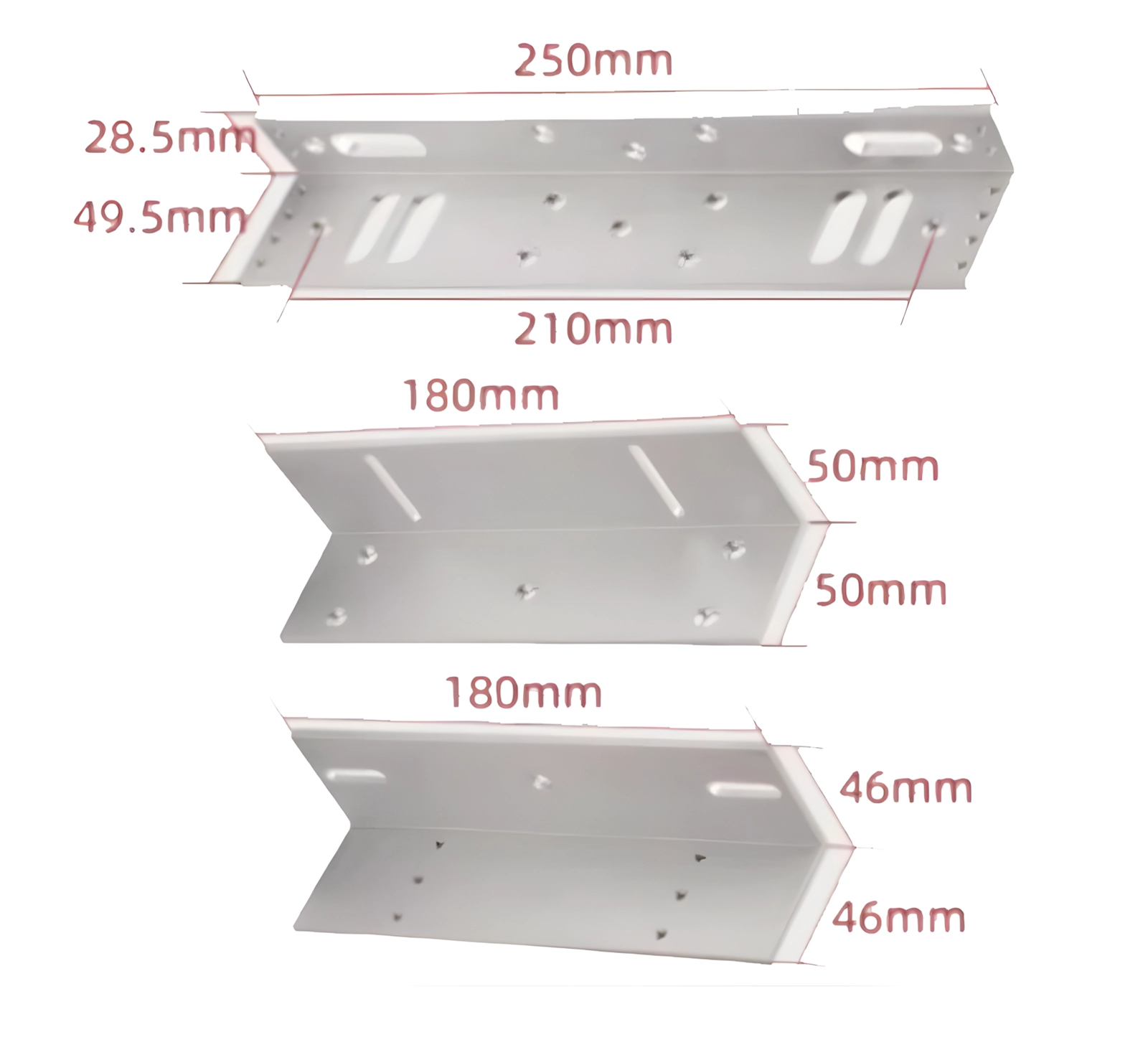

Afmetingen van de onderdelen van de SecureEntry-SC10 in mm: 250 × 28,5 × 49,5 (gatafstand 210), 180 × 50 × 50 en 180 × 46 × 46

Montagevereisten​

  • Een deur met een insteekslot met een pen (mechanisch, elektromagnetisch of elektrisch).
  • Een stevig deurkozijn waaraan het sluitstuk kan worden vastgeschroefd.
  • Basisgereedschap voor de montage: een accuschroevendraaier of een schroevendraaier, een boormachine (indien nodig), een waterpas, houtschroeven en bouten.

Montage-instructies​

  1. Bereid de montageplek voor. Open de deur en zoek de plek op het deurkozijn waar de pen van het slot naar binnen gaat. Bevestig het sluitstuk op de rand van het kozijn, zodat het in lijn ligt met het slot.
  2. Pas het sluitstuk proef. Houd het sluitstuk tegen het deurkozijn en controleer of de pen vrij in de opening van het sluitstuk gaat. Corrigeer de positie zo nodig een beetje.
  3. Markeer de gaten. Markeer waar de gaten voor de bevestigingsschroeven moeten worden geboord.
  4. Bevestig het sluitstuk. Schroef het sluitstuk vast aan het deurkozijn. Zorg ervoor dat het stabiel is en vlak tegen het oppervlak ligt.
  5. Controleer de werking. Sluit de deur en controleer of de pen van het slot correct en zonder weerstand in het sluitstuk gaat. Het slot moet soepel werken — zowel mechanisch als in de elektrische of elektromagnetische uitvoering.

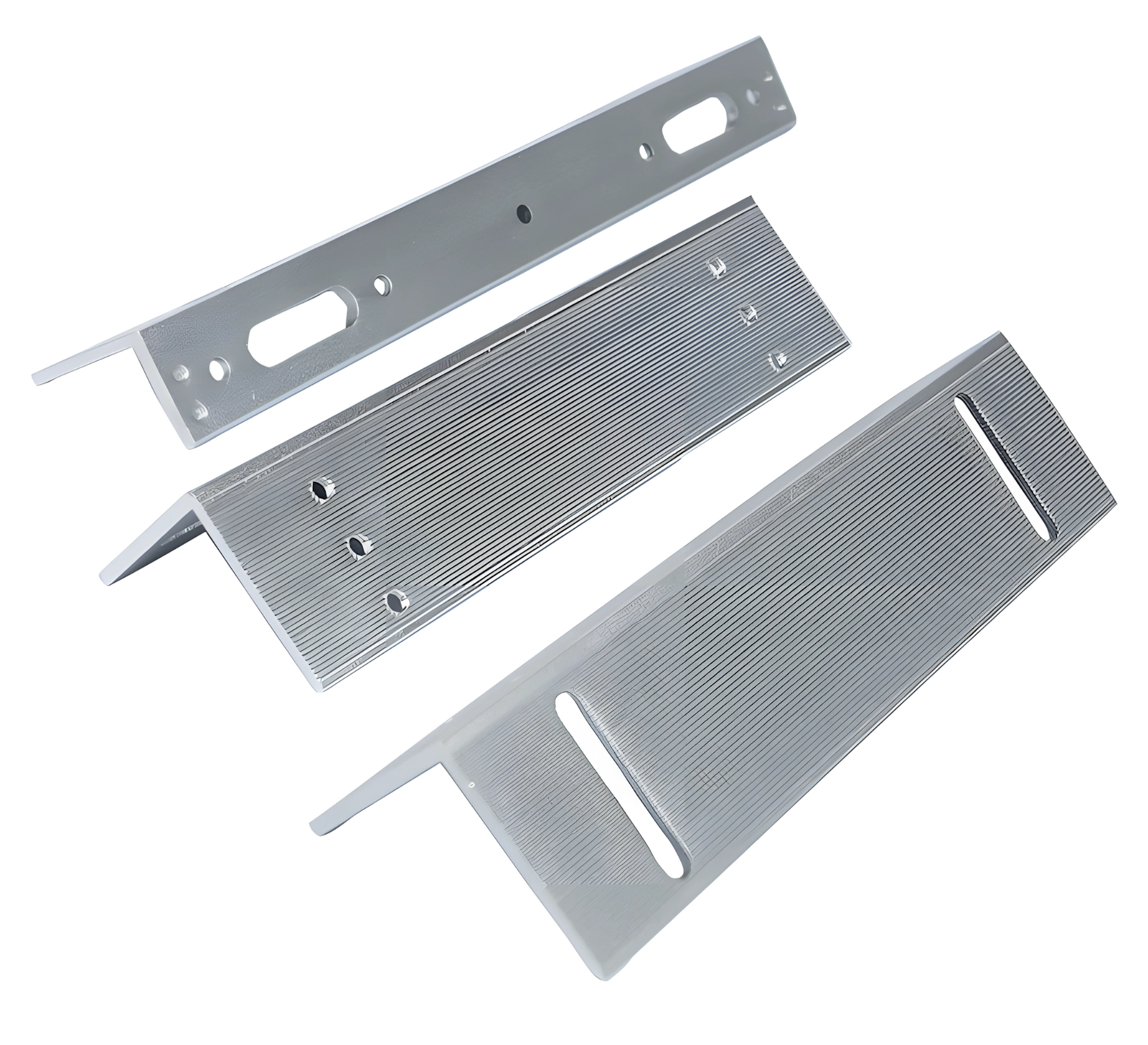

Onderdelen van de SecureEntry-SC10 gezien vanaf de montagezijde, met de schroefgaten

Onderhoud en gebruik​

  • Controleer regelmatig of de bevestigingsschroeven vastzitten en niet losgekomen zijn.
  • Reinig de opening van het sluitstuk met een droge doek als die zichtbaar vuil is.
  • Gebruik geen smeermiddelen of oliën — die trekken stof en vuil aan.
  • Vervang het sluitstuk door een nieuw exemplaar als het mechanisch beschadigd is.

Veiligheidsinstructies​

  • Monteer het sluitstuk zoals in deze handleiding beschreven, om storingen van het slot te voorkomen.
  • Zorg bij montage met elektrische of elektromagnetische sloten dat de elektrische installatie voldoet aan de geldende normen.
  • Breng zelf geen wijzigingen aan het sluitstuk aan.

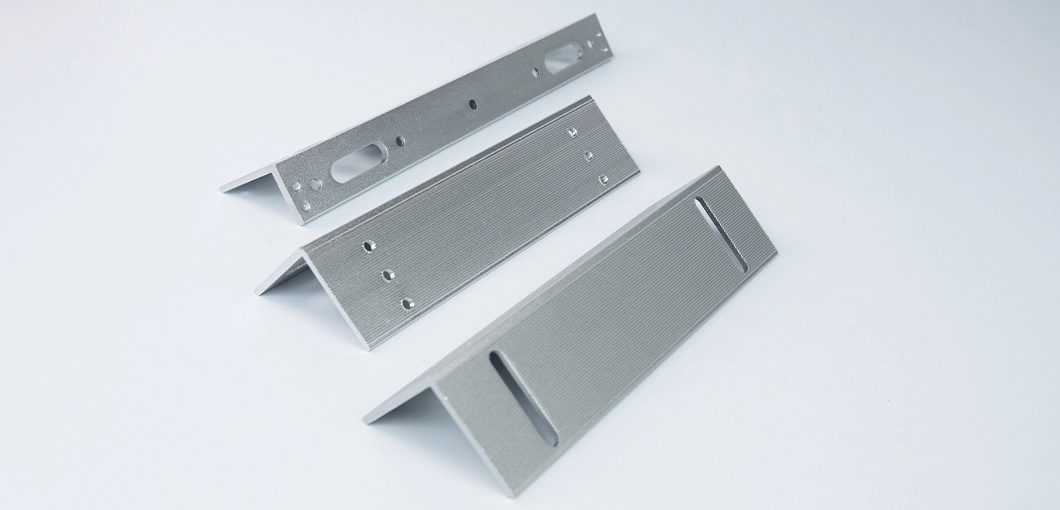

De drie aluminium hoeksteunen van de SecureEntry-SC10 naast elkaar

Veelgestelde vragen​

Met welke sloten werkt de SecureEntry-SC10?
Met insteeksloten met een uitschuivende pen — gewone mechanische sloten en ook elektrische en elektromagnetische sloten.
Waarvan is het sluitstuk gemaakt?
Van aluminiumlegering.
Waar wordt de SecureEntry-SC10 gemonteerd?
Op de rand van het deurkozijn, in lijn met het slot, zodat de pen in de opening van het sluitstuk gaat als de deur wordt gesloten.
Wat zit er in de set?
Het sluitstuk voor het elektrische slot en 2 metalen plaatjes. Schroeven en bouten voor de montage moeten apart worden voorzien.
Moet het sluitstuk worden gesmeerd?
Nee. Gebruik geen smeermiddelen of oliën, omdat die stof en vuil aantrekken. Reinig de opening van het sluitstuk met een droge doek als die vuil wordt.

Downloads​

De handleidingen en datasheets als pdf, voor het geval u een offline exemplaar nodig hebt. Alles wat erin staat, vindt u ook op deze pagina.
