Zamek elektryczny do szklanych drzwi bez ramowych, 12 V DC, moc chwytu do 1000 kg, SecureEntry-EL300

GTIN: 5907614669027 · SKU: SecureEntry-EL300

SecureEntry-EL300 to rygiel elektryczny zaprojektowany specjalnie do szklanych drzwi bez ramowych, montowany na górze lub na dole drzwi. Działa na napięciu 12 V DC, trzyma do 1000 kg i można go podłączyć do czytników RFID, zamków szyfrowych i rejestratorów czasu pracy. Regulowane opóźnienie czasowe utrzymuje rygiel w stanie otwarcia lub zamknięcia przez określony czas, dzięki czemu po jednym odblokowaniu przez drzwi może przejść kilka osób.

Korpus zamka SecureEntry-EL300 i element współpracujący do szklanych drzwi bez ramowych

Spis treści​

Specyfikacja​

  • Materiał wykonania: stal
  • Rodzaj urządzenia: zamek elektroniczny do drzwi
  • Długość wyjściowa (wysuw rygla): 15 mm
  • Napięcie wejściowe: 12 V DC
  • Prąd wejściowy: 150 mA
  • Prąd początkowy: 1,3 A
  • Wytrzymałość: do 1000 kg
  • Opóźnienie blokady: 0 / 3 / 6 sekund
  • Odpowiedni typ drzwi: montaż na górze lub na dole szklanych drzwi bez ramowych
  • Tryb pracy: wyłączenie zasilania w celu odblokowania, włączenie zasilania w celu zablokowania
  • Funkcja sygnału: magnetyczny sygnał położenia drzwi (czujnik blokady)
  • Trwałość: test starzeniowy 500 000 cykli zaliczony
  • Rozmiar korpusu zamka: długość 14,6 × szerokość 4,4 × wysokość 3,9 cm
  • Rdzeń zamka: średnica 12,5 mm
  • Wymiary opakowania: 17 × 7 × 5 cm
  • Waga urządzenia: 700 g
  • Waga z opakowaniem: 1 kg

Zawartość zestawu​

  • Zamek elektroniczny
  • 2 szt. gumowych wkładek
  • Klucz imbusowy
  • Instrukcja obsługi

Cechy​

  • Zamek gwarantuje bezpieczeństwo chwytu aż do 1000 kg.
  • Możliwość ustawienia czasu opóźnienia zwolnienia blokady.
  • Zamek można podłączyć pod czytniki RFID i rejestratory czasu pracy.
  • Urządzenie działa na napięciu 12 V DC.

Opis produktu​

Model SecureEntry-EL300 został specjalnie zaprojektowany do montażu na szklanych drzwiach bez ramowych.

Ustawienie opóźnienia czasowego utrzymuje stan otwarcia lub zamknięcia rygla przez określony czas. Dzięki temu po podłączeniu do systemu kontroli dostępu kilku pracowników może jednocześnie wchodzić lub wychodzić przez drzwi. Czujnik blokady pozwala też systemowi kontroli dostępu sprawdzać położenie zamka i drzwi.

Ustawienie opóźnienia czasowego​

Opóźnienie ustawia się zworką na trzech pinach:

  • 0 sekund — zworka na dwóch lewych pinach,
  • 3 sekundy — zworka na dwóch prawych pinach,
  • 6 sekund — bez zworki.

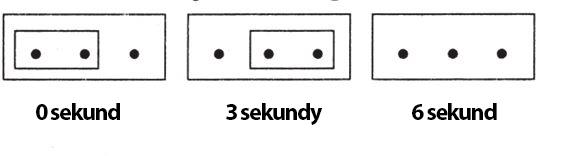

Ustawienie opóźnienia SecureEntry-EL300: zworka na dwóch lewych pinach — 0 sekund, na dwóch prawych pinach — 3 sekundy, bez zworki — 6 sekund

Schemat instalacji​

Schemat instalacji SecureEntry-EL300: korpus zamka (148 × 43 × 39 mm) i element współpracujący (wysokość 39 mm) zamontowane na krawędziach szklanych skrzydeł, naprzeciw siebie

Korpus zamka i element współpracujący montuje się na krawędziach szklanych tafli, naprzeciw siebie. Wymiary na schemacie podano w milimetrach.

Schemat połączenia​

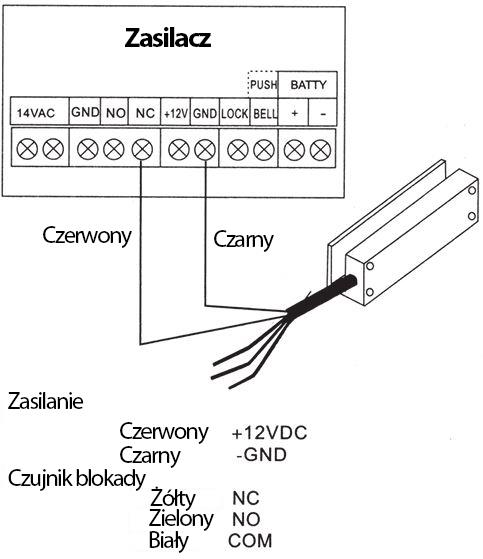

Schemat połączenia SecureEntry-EL300: czerwony przewód do zacisku NC, czarny do zacisku GND zasilacza kontroli dostępu; przewody czujnika blokady: żółty NC, zielony NO, biały COM
Kolor przewoduFunkcja
CzerwonyZasilanie +12 V DC
CzarnyZasilanie − (GND)
ŻółtyCzujnik blokady — NC
ZielonyCzujnik blokady — NO
BiałyCzujnik blokady — COM
Korpus zamka SecureEntry-EL300 z wiązką kolorowych przewodów
Uwaga
  1. Po podłączeniu czerwonego przewodu do zacisku NC zasilacza zamek działa w trybie fail-safe: odblokowuje się po zaniku zasilania.
  2. Po podłączeniu czerwonego przewodu do zacisku NO zasilacza zamek działa w trybie fail-secure: po zaniku zasilania pozostaje zablokowany.

Najczęściej zadawane pytania​

Do jakich drzwi pasuje SecureEntry-EL300?
Jest przeznaczony do szklanych drzwi bez ramowych i montuje się go na górze lub na dole drzwi.
Jak działa opóźnienie blokady?
Opóźnienie ustawia się zworką na 0, 3 lub 6 sekund. Rygiel pozostaje w stanie otwarcia lub zamknięcia przez wybrany czas, dzięki czemu po jednym odblokowaniu przez drzwi może przejść kilka osób.
Jakie urządzenia kontroli dostępu można podłączyć do SecureEntry-EL300?
Urządzenia sterujące zasilaniem 12 V DC zamka, takie jak czytniki kart RFID, zamki szyfrowe i rejestratory czasu pracy. Pozwala to otwierać drzwi kartą zbliżeniową, hasłem, odciskiem palca lub skanem twarzy, zależnie od urządzenia.
Czy zamek otwiera się, czy pozostaje zablokowany przy zaniku zasilania?
To zależy od podłączenia. Z czerwonym przewodem na zacisku NC zasilacza zamek działa w trybie fail-safe i odblokowuje się po zaniku zasilania. Z czerwonym przewodem na zacisku NO działa w trybie fail-secure i pozostaje zablokowany.
Do czego służą przewody żółty, zielony i biały?
To wyjścia czujnika blokady (żółty NC, zielony NO, biały COM). System kontroli dostępu może z nich odczytywać położenie zamka i drzwi.
Jaką moc chwytu ma zamek?
Do 1000 kg.

Do pobrania​

Instrukcje obsługi i karty katalogowe w PDF, na wypadek gdyby potrzebna była kopia offline. Wszystko, co w nich jest, znajduje się również na tej stronie.
