Zamek elektromagnetyczny do drzwi wejściowych, 12/24 V DC, 450 mA, siła trzymania do 280 kg, SecureEntry-ML200

GTIN: 5907614668815 · SKU: SecureEntry-ML200

SecureEntry-ML200 to zamek elektromagnetyczny (zwora) na pojedyncze drzwi wejściowe. Korpus z elektromagnesem montuje się na ościeżnicy, a płytę twornika na skrzydle drzwi. Gdy zamek jest zasilony, magnes trzyma drzwi z siłą do 280 kg; po odcięciu zasilania drzwi się otwierają. Zamek współpracuje z urządzeniami kontroli dostępu zasilanymi napięciem 12 V DC lub 24 V DC, a dzięki wspornikom L, LZ i U można go zamontować na niemal każdej ościeżnicy, także przy szklanych drzwiach bezramowych.

Zamek elektromagnetyczny SecureEntry-ML200 i płyta twornika

Spis treści​

Specyfikacja​

  • Rodzaj urządzenia: dwuprzewodowy zamek elektromagnetyczny na pojedyncze drzwi wejściowe
  • Moc magnesu: do 280 kg
  • Napięcie współpracujących akcesoriów: 12 V DC i 24 V DC
  • Wejściowy prąd roboczy: 450 mA
  • Tolerancja napięcia: 115%
  • Wyjście monitorującego czujnika magnetycznego: SPDT 1 A 12 V DC, zdalnie monitoruje stan blokady lub odblokowania drzwi (wyjście N.C. — drzwi otwarte, wyjście N.O. — drzwi zamknięte)
  • Temperatura pracy: −10°C – +55°C
  • Wilgotność pracy: 0–95% bez kondensacji
  • Wymiary zamka: dł. 25 × szer. 4,8 × wys. 2,6 cm
  • Rozmiar płytki montażowej: dł. 25 × szer. 2,5 × wys. 0,6 cm
  • Rozmiar płyty twornika: dł. 18 × szer. 3,8 × wys. 1,1 cm
  • Wykończenie magnesu i płyty twornika: cynk
  • Wymiary opakowania: 26,7 × 6,5 × 6 cm
  • Waga produktu: 1,85 kg
  • Waga z opakowaniem: 5 kg

Zawartość zestawu​

  • Zamek elektromagnetyczny
  • Płytka montażowa
  • Śruby montażowe

Cechy​

  • Zamek elektromagnetyczny można połączyć z różnymi urządzeniami, tworząc system kontrolujący dostęp do pomieszczeń.
  • Magnes o sile do 280 kg gwarantuje bezpieczeństwo.
  • Solidna konstrukcja zapewnia wytrzymałość.
  • Zamek można zamontować na niemal wszystkich typach ościeżnic, np. przy drzwiach drewnianych lub szklanych bezramowych.
  • Warystor (MOV) chroni zamek przed skokami napięcia i przepięciami.
  • Obudowa z anodowanego aluminium.
  • Konstrukcja bez magnetyzmu szczątkowego — po odcięciu zasilania zwora nie „przykleja się” do magnesu.
SecureEntry-ML200 z boku: korpus z elektromagnesem, otwory montażowe i przewód

Zasada działania​

SecureEntry-ML200 działa w trybie fail-safe i nie ma części mechanicznych. Gdy zamek jest zasilony, elektromagnes przyciąga płytę twornika zamontowaną na skrzydle drzwi i trzyma je zamknięte. Po odcięciu zasilania siła magnetyczna znika i drzwi można otworzyć. Dlatego zamek nadaje się także do drzwi na drogach wyjścia.

Podłączenie zasilania​

PrzewódFunkcja
CzerwonyZasilanie +
CzarnyZasilanie −

Zasilanie podaje się przez styk N.C. urządzenia sterującego lub przekaźnik kontroli dostępu: gdy urządzenie przyzna dostęp, przerywa obwód, zamek traci zasilanie i drzwi się otwierają.

Opcjonalne wsporniki​

Określ kierunek otwierania drzwi i sprawdź nadproże ościeżnicy, aby ustalić, czy wymagany jest wspornik. W zależności od nadproża ościeżnicy i kierunku otwierania drzwi mogą być wymagane wsporniki L, LZ lub U.

Wspornik L do wąskich ościeżnic drzwiowych — stosuje się go, gdy wymiar A (od ościeżnicy do skrzydła drzwi) jest mniejszy niż 42 mm.

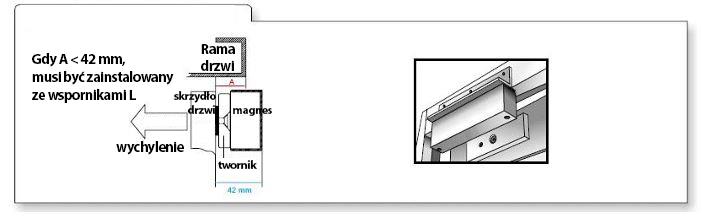

Wspornik L: gdy A jest mniejsze niż 42 mm, zamek montuje się na wsporniku L; oznaczone rama drzwi, skrzydło drzwi, magnes, twornik i kierunek wychylenia

Wspornik LZ do drzwi otwieranych do wewnątrz

Wspornik LZ: montaż zamka przy drzwiach otwieranych do wewnątrz, z rozstrzeloną budową wspornika

Wspornik U do szklanych drzwi bezramowych

Wspornik U: płyta twornika na szklanym skrzydle bezramowym, zamek na nadprożu

Instalacja​

  1. Włóż sworzeń do twornika zgodnie z rysunkami i dodaj podkładki na tworniku.

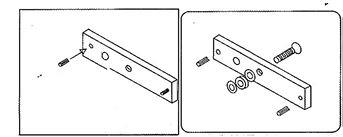

    Krok 1: sworzeń wkładany w płytę twornika i podkładki na śrubie

  2. Umieść podkładki między płytą twornika a skrzydłem drzwi. Za pomocą klucza imbusowego zdejmij płytkę montażową z korpusu zamka.

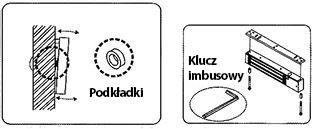

    Krok 2: podkładki między płytą twornika a skrzydłem drzwi oraz zdejmowanie płytki montażowej kluczem imbusowym

  3. Przełóż przewód przez otwór na przewód, a następnie przykręć płytkę montażową do ramy drzwi. Za pomocą klucza imbusowego przykręć korpus zamka do płytki montażowej.

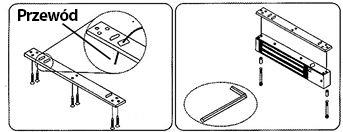

    Krok 3: przewód przełożony przez otwór w płytce montażowej, płytka przykręcona do ramy drzwi, korpus zamka przykręcany kluczem imbusowym

  4. Zamknij i pociągnij drzwi, aby sprawdzić siłę trzymania. Między skrzydłem drzwi a płytą twornika można dodać kolejne podkładki, aby wyregulować kąt. Po sprawdzeniu siły trzymania dokręć śruby kontrolne.

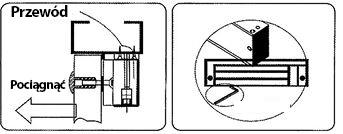

    Krok 4: sprawdzanie siły trzymania przez pociągnięcie drzwi i dokręcanie śrub kontrolnych
Zamek elektromagnetyczny SecureEntry-ML200 z płytą twornika

Najczęściej zadawane pytania​

Czy SecureEntry-ML200 można zamontować przy drzwiach szklanych?
Tak. Zamek pasuje do drzwi drewnianych i szklanych bezramowych. Przy szklanych drzwiach bezramowych stosuje się wspornik U.
Jakiego zasilania wymaga zamek?
12 V DC lub 24 V DC. Prąd roboczy wynosi 450 mA, a tolerancja napięcia 115%.
Czy zamek otwiera się przy zaniku zasilania?
Tak. SecureEntry-ML200 działa w trybie fail-safe: trzyma drzwi tylko wtedy, gdy jest zasilony, a po odcięciu zasilania drzwi można otworzyć.
Do czego służy wyjście monitorującego czujnika magnetycznego?
Wyjście SPDT 1 A 12 V DC zdalnie informuje o stanie drzwi: wyjście N.C. oznacza drzwi otwarte, a wyjście N.O. drzwi zamknięte. Pozwala to podłączyć stan drzwi do systemu alarmowego lub kontroli dostępu.
Kiedy potrzebny jest wspornik?
Gdy nadproże ościeżnicy lub kierunek otwierania drzwi nie pozwala zamontować zamka bezpośrednio. Wspornik L stosuje się przy wąskich ościeżnicach (wymiar A mniejszy niż 42 mm), LZ przy drzwiach otwieranych do wewnątrz, a U przy szklanych drzwiach bezramowych.
Jaką siłę trzymania ma zamek?
Do 280 kg.

Do pobrania​

Instrukcje obsługi i karty katalogowe w PDF, na wypadek gdyby potrzebna była kopia offline. Wszystko, co w nich jest, znajduje się również na tej stronie.
