Przemysłowy bezprzewodowy czytnik kodów kreskowych 2D ze stacją ładującą, 2.4G / Bluetooth / USB, HDWR HD9500

SKU: HD9500

Spis treści​

Wprowadzenie​

HD9500 to wytrzymały ręczny czytnik kodów kreskowych 2D przeznaczony do magazynów, linii produkcyjnych i logistyki. Odczytuje kody 1D i 2D (QR Code, Data Matrix, PDF417 i inne) z papieru oraz z ekranów i łączy się z komputerem na trzy sposoby: przez kabel USB, bezprzewodowo przez dołączony odbiornik USB 2,4 GHz lub przez Bluetooth z komputerem, tabletem albo telefonem. Stacja ładująca utrzymuje czytnik w gotowości na kolejną zmianę i może także pełnić rolę bazy Bluetooth.

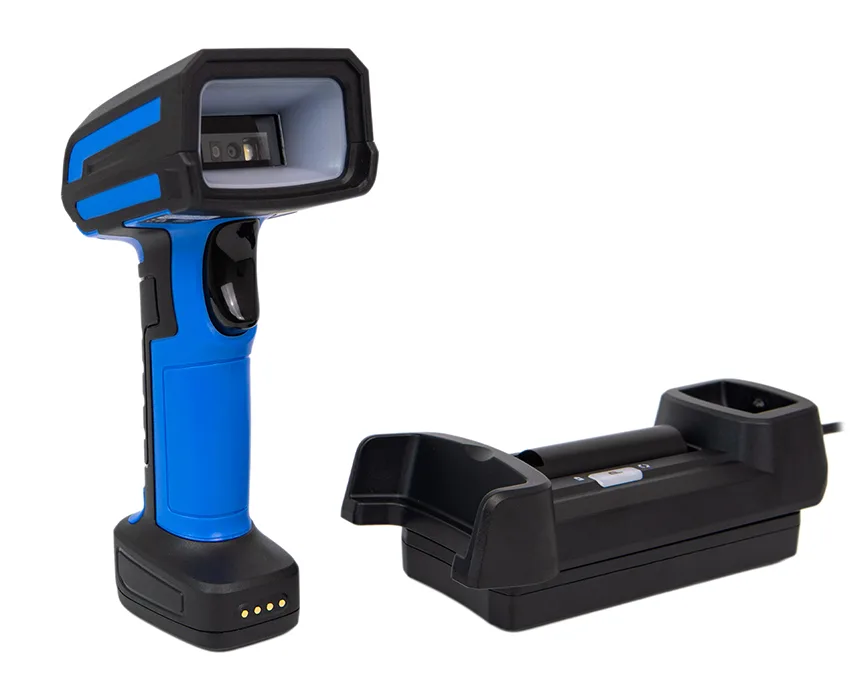

Bezprzewodowy czytnik kodów kreskowych HD9500 w stacji ładującej

Poza zasięgiem odbiornika czytnik może zapisywać zeskanowane kody w swojej pamięci (tryb pamięci) i przesłać je później. Wszystkie ustawienia wykonuje się przez skanowanie kodów programujących z tej strony — żadne oprogramowanie nie jest wymagane.

Specyfikacja​

  • Typ czytnika: ręczny imager 2D (kody kreskowe 1D i 2D)
  • Interfejsy: USB (klawiatura HID, wirtualny port COM), bezprzewodowy 2,4 GHz z odbiornikiem USB, Bluetooth (klawiatura HID, SPP, BLE)
  • Tryby bezprzewodowe: parowanie 2.4G jeden do jednego lub jeden do wielu, Bluetooth z PC / iOS / Android, tryb stacji Bluetooth
  • Tryb pamięci: zeskanowane kody są zapisywane w pamięci czytnika i przesyłane później; automatyczny zapis kodów, których nie udało się przesłać
  • Zasilanie: wbudowany akumulator, stacja ładująca ze stykami sprężynowymi (pogo-pin)
  • Uśpienie: po 1 min do 2 h lub nigdy, hibernacja na żądanie
  • Sygnalizacja: brzęczyk (3 poziomy głośności, 2 tony), wibracja, czerwona/zielona dioda ładowania, niebieska dioda Bluetooth/dekodowania
  • Tryby skanowania: przyciskiem (wyzwalany), ciągły, impulsem przycisku, prezentacyjny (automatyczny); na poziomie silnika: wyzwalanie przyciskiem / prezentacyjny / ciągły
  • Układy klawiatury: 29 (amerykański, brytyjski, niemiecki, francuski, hiszpański, włoski, portugalski, czeski, słowacki, węgierski, polski, holenderski, skandynawskie i inne, a także ALT międzynarodowy)
  • Edycja danych: do 10 prefiksów i 10 sufiksów, ukrywanie znaków początkowych / środkowych / końcowych, zamiana znaków, znak końca, nawiasy GS1 AI, identyfikator kodu Code ID (AIM lub NETUM)
  • Odczytywane kody 1D: UPC-A, UPC-E, EAN-8, EAN-13, Code 128 / GS1-128, Code 39, Code 93, Code 32, Code 11, Codabar, Plessey, MSI Plessey, Interleaved 2 of 5, IATA 2 of 5, Matrix 2 of 5, Straight 2 of 5, Pharmacode, GS1 DataBar 14 / Expanded / Limited (oraz warianty Stacked)
  • Odczytywane kody 2D: QR Code, Micro QR, Data Matrix (w tym prostokątny), PDF417, MicroPDF417, Aztec, MaxiCode, Composite CC-A / CC-B / CC-C
notatka

Szczegółowe dane sprzętowe (wymiary, waga, pojemność akumulatora, zasięg, GTIN) zostaną dodane po opublikowaniu karty katalogowej HDWR.

Zawartość zestawu​

  • Bezprzewodowy czytnik kodów kreskowych HD9500
  • Stacja ładująca
  • Odbiornik USB 2,4 GHz
  • Kabel USB

Cechy​

  • Trzy sposoby połączenia: kabel USB, odbiornik USB 2,4 GHz lub Bluetooth — czytnik może automatycznie przełączać się między pracą przewodową i bezprzewodową
  • Praca offline: tryb pamięci przechowuje zeskanowane kody w pamięci i przesyła je po przywróceniu połączenia
  • Wytrzymała obudowa z dużym przyciskiem skanowania, sygnalizacją wibracyjną i stacją ładującą ze stykami sprężynowymi (pogo-pin)
  • Pełna obsługa klawiatury: 29 układów klawiatury, tryby hosta Windows / macOS / iOS / Android, wybór zestawu znaków
  • Konfigurowalne dane wyjściowe: prefiksy, sufiksy, ukrywanie znaków, zamiana znaków, znak końca, Code ID i nawiasy GS1
  • Każda symbolika pod kontrolą: włączanie i wyłączanie każdego kodu 1D / 2D, cyfry kontrolne, dodatki, dekodowanie lustrzane i ograniczenia długości

Jak korzystać z kodów programujących​

HD9500 ma dwie grupy kodów programujących:

  • Ustawienia czytnika i połączenia (sekcje od „Ustawienia systemowe” do „Tryb skanowania”) to kody Code 128. Zeskanuj kod jeden raz — czytnik potwierdzi to sygnałem dźwiękowym, a ustawienie zostanie zastosowane natychmiast. Tryb konfiguracji nie jest potrzebny.
  • Ustawienia silnika skanującego (sekcja „Ustawienia silnika skanującego”: wiązka celownicza, wyzwalanie, Code ID, symboliki, długości dekodowania, tablica znaków) to kody Data Matrix. W ich przypadku zawsze najpierw zeskanuj Rozpocznij konfigurację, następnie kod ustawienia, a na końcu Zakończ konfigurację.

Opcje oznaczone (domyślnie) to ustawienia fabryczne. Kod oznaczony „wł./wył.” przełącza funkcję przy każdym skanowaniu: dwa krótkie sygnały oznaczają, że funkcja jest teraz wyłączona, jeden trzytonowy sygnał oznacza, że jest włączona.

wskazówka

Wydrukuj tę stronę (przycisk „Pobierz tę stronę jako PDF” powyżej), aby mieć kody pod ręką podczas konfiguracji.

Rozpocznij konfigurację i Zakończ konfigurację (tylko ustawienia silnika skanującego)​

Rozpocznij konfigurację:

Code: Rozpocznij konfigurację

Zakończ konfigurację:

Code: Zakończ konfigurację

Ustawienia systemowe​

Wersja oprogramowania​

Zeskanuj kod, aby wysłać wersję oprogramowania do hosta.

Odczytaj wersję oprogramowania:

Code: Odczytaj wersję oprogramowania

Ustawienia fabryczne i własne ustawienia domyślne​

notatka

Jeśli wcześniej wykonano Zapisz własne wartości domyślne, kod Przywróć własne ustawienia domyślne przywraca te własne ustawienia; w przeciwnym razie przywraca ustawienia fabryczne.

uwaga

Ustaw ustawienia fabryczne usuwa wszystkie własne ustawienia domyślne i przywraca ustawienia fabryczne.

Przywróć własne ustawienia domyślne:

Code: Przywróć własne ustawienia domyślne

Zapisz własne wartości domyślne:

Code: Zapisz własne wartości domyślne

Ustaw ustawienia fabryczne:

Code: Ustaw ustawienia fabryczne

Tryb pracy (normalny / pamięci)​

W trybie normalnym każdy zeskanowany kod jest natychmiast wysyłany do hosta. W trybie pamięci czytnik przechowuje kody w swojej pamięci — przydatne przy inwentaryzacji poza zasięgiem odbiornika. Prześlij zapisane dane po ponownym podłączeniu czytnika.

notatka

Podczas przesyłania danych ponowne zeskanowanie kodu Wyślij dane z pamięci anuluje lub zatrzymuje bieżące przesyłanie.

notatka

W trybie transmisji bezprzewodowej, jeśli automatyczny zapis jest włączony, kody, których nie udało się przesłać, są zapisywane automatycznie i można je później odczytać za pomocą Wyślij dane z pamięci.

Tryb normalny (domyślnie):

Code: Tryb normalny (domyślnie)

Tryb pamięci (inwentaryzacji):

Code: Tryb pamięci (inwentaryzacji)

Wyślij dane z pamięci:

Code: Wyślij dane z pamięci

Odczytaj łączną liczbę zapisanych kodów:

Code: Odczytaj łączną liczbę zapisanych kodów

Usuń dane z pamięci po wysłaniu:

Code: Usuń dane z pamięci po wysłaniu

Odczytaj wykorzystanie pamięci:

Code: Odczytaj wykorzystanie pamięci

Usuń zapisane kody:

Code: Usuń zapisane kody

Tryb automatycznego zapisu wył. (domyślnie):

Code: Tryb automatycznego zapisu wył. (domyślnie)

Tryb automatycznego zapisu wł.:

Code: Tryb automatycznego zapisu wł.

Zarządzanie zasilaniem​

Czas uśpienia​

Czytnik przechodzi w stan uśpienia po wybranym czasie bezczynności, aby oszczędzać akumulator. Naciśnij przycisk skanowania, aby go wybudzić.

Odczytaj czas uśpienia:

Code: Odczytaj czas uśpienia

Hibernuj teraz:

Code: Hibernuj teraz

Uśpienie po 1 minucie:

Code: Uśpienie po 1 minucie

Uśpienie po 3 minutach (domyślnie):

Code: Uśpienie po 3 minutach (domyślnie)

Uśpienie po 5 minutach:

Code: Uśpienie po 5 minutach

Uśpienie po 10 minutach:

Code: Uśpienie po 10 minutach

Uśpienie po 30 minutach:

Code: Uśpienie po 30 minutach

Uśpienie po 1 godzinie:

Code: Uśpienie po 1 godzinie

Uśpienie po 2 godzinach:

Code: Uśpienie po 2 godzinach

Nigdy nie usypiaj:

Code: Nigdy nie usypiaj

Poziom naładowania akumulatora​

Zeskanuj kod, aby wysłać do hosta bieżący poziom naładowania akumulatora.

Odczytaj poziom akumulatora:

Code: Odczytaj poziom akumulatora

Wskaźniki sygnalizacyjne​

Brzęczyk​

Wycisz:

Code: Wycisz

Wysoka głośność (domyślnie):

Code: Wysoka głośność (domyślnie)

Średnia głośność:

Code: Średnia głośność

Niska głośność:

Code: Niska głośność

Wysoki ton (domyślnie):

Code: Wysoki ton (domyślnie)

Niski ton:

Code: Niski ton

Odpowiedź dźwiękowa SDK wył. (domyślnie):

Code: Odpowiedź dźwiękowa SDK wył. (domyślnie)

Odpowiedź dźwiękowa SDK wł.:

Code: Odpowiedź dźwiękowa SDK wł.

Sygnał połączenia ze stacją wł./wył.:

Code: Sygnał połączenia ze stacją wł./wył.

Wibracja​

notatka

Silnik wibracyjny działa razem z sygnałem dźwiękowym. Nie wszystkie modele obsługują tę funkcję.

Wibracja wył.:

Code: Wibracja wył.

Wibracja wł.:

Code: Wibracja wł.

Sygnały dźwiękowe​

TypDźwiękZnaczenie
SygnałPojedynczy ton (2 wysokości)Dekodowanie w trybie pamięci; komunikat o wyłączeniu
SygnałPojedynczy ton (3 wysokości)Komunikat o włączeniu; ustawienie zapisane; przesyłanie zakończone
SygnałKrótki pojedynczy tonPomyślne dekodowanie
SygnałCiągły krótki ton przez 30 sekundParowanie 2.4G oczekuje na odbiornik; ustaje po sparowaniu
AlarmDwa tony (ta sama wysokość)Niski poziom akumulatora podczas dekodowania
AlarmTrzy tony (ta sama wysokość)Błąd pamięci lub przekroczona pojemność pamięci
AlarmSygnał błędu transmisjiTransmisja kodu kreskowego nie powiodła się
AlarmPięć tonów (ta sama wysokość)Włączenie nie powiodło się z powodu niskiego poziomu akumulatora

Wskaźniki LED​

WskaźnikZnaczenie
Czerwona / zielona dioda LEDPodczas ładowania czerwona dioda świeci, a zielona jest wyłączona; po pełnym naładowaniu czerwona dioda gaśnie, a zielona świeci.
Niebieska dioda LEDDziała razem z brzęczykiem: zapala się, gdy brzęczyk wydaje dźwięk, i gaśnie, gdy jest cicho. W modelach z Bluetooth pokazuje także stan połączenia Bluetooth.

Tryb przewodowy (USB)​

notatka

Dotyczy tylko sytuacji, gdy czytnik jest podłączony kablem USB.

Metoda transmisji USB​

Tryb klawiatury USB (domyślnie):

Code: Tryb klawiatury USB (domyślnie)

Tryb wirtualnego portu COM USB:

Code: Tryb wirtualnego portu COM USB
notatka

Przy włączonym automatycznym wyborze interfejsu czytnik sam przełącza się między pracą przewodową i bezprzewodową: z podłączonym kablem USB pracuje w trybie przewodowym; bez kabla (lub gdy USB jest niedostępne) pracuje w trybie 2.4G. Niektóre modele mogą nie obsługiwać tej funkcji.

Automatyczny wybór przewodowy/bezprzewodowy wł. (domyślnie):

Code: Automatyczny wybór przewodowy/bezprzewodowy wł. (domyślnie)

Automatyczny wybór przewodowy/bezprzewodowy wył.:

Code: Automatyczny wybór przewodowy/bezprzewodowy wył.

Prędkość transmisji klawiatury USB​

notatka

To ustawienie wpływa także na prędkość transmisji 2.4G i Bluetooth bardzo długich kodów kreskowych oraz przesyłania danych z pamięci.

Najwyższa prędkość (1 ms) (domyślnie):

Code: Najwyższa prędkość (1 ms) (domyślnie)

Wysoka prędkość (4 ms):

Code: Wysoka prędkość (4 ms)

Średnia prędkość (7 ms):

Code: Średnia prędkość (7 ms)

Średnia prędkość (9 ms):

Code: Średnia prędkość (9 ms)

Odczytaj prędkość klawiatury USB:

Code: Odczytaj prędkość klawiatury USB

Odczytaj prędkość klawiatury (czytnik i odbiornik):

Code: Odczytaj prędkość klawiatury (czytnik i odbiornik)

Wysyłanie wieloklawiszowe USB HID​

notatka

To ustawienie dotyczy wyłącznie systemów Windows.

Wysyłanie wieloklawiszowe USB HID wł.:

Code: Wysyłanie wieloklawiszowe USB HID wł.

Wysyłanie wieloklawiszowe USB HID wył. (domyślnie):

Code: Wysyłanie wieloklawiszowe USB HID wył. (domyślnie)

Tryb bezprzewodowy (2.4G)​

notatka

Dotyczy tylko czytników z transmisją 2.4G.

Odczyt ustawień interfejsu​

Odczytaj bieżące ustawienia interfejsu:

Code: Odczytaj bieżące ustawienia interfejsu

Metoda transmisji bezprzewodowej​

notatka

Niebieska dioda LED świecąca lub migająca oznacza tryb Bluetooth; wyłączona niebieska dioda oznacza tryb 2.4G lub tryb przewodowy USB.

Tryb transmisji 2.4G:

Code: Tryb transmisji 2.4G

Parowanie 2.4G​

uwaga

Działa tylko w trybie bezprzewodowym 2.4G.

Zeskanuj kod parowania, a następnie podłącz odbiornik do komputera (lub podłącz go ponownie), gdy czytnik wydaje ciągły sygnał — parowanie jest zakończone, gdy sygnał ustanie. Jeden do jednego paruje jeden czytnik z jednym odbiornikiem; jeden do wielu pozwala kilku czytnikom wysyłać dane do tego samego odbiornika.

Parowanie jeden do jednego:

Code: Parowanie jeden do jednego

Parowanie jeden do wielu:

Code: Parowanie jeden do wielu

Tryb pracy odbiornika​

notatka

Tryb urządzenia złożonego jest dostępny tylko w odbiornikach z oprogramowaniem FWVerL lub nowszym. Kod parowania można też wygenerować narzędziem ReceiverAddress.exe i sparować czytnik, skanując go.

notatka

Tryb wirtualnego portu szeregowego wymaga zainstalowania sterownika wirtualnego portu szeregowego.

Odbiornik jako urządzenie złożone:

Code: Odbiornik jako urządzenie złożone

Odbiornik jako wirtualny port szeregowy:

Code: Odbiornik jako wirtualny port szeregowy

Odbiornik jako klawiatura / wysoka prędkość klawiatury odbiornika:

Code: Odbiornik jako klawiatura / wysoka prędkość klawiatury odbiornika

Prędkość transmisji klawiatury odbiornika​

notatka

Dotyczy odbiorników z oprogramowaniem FWVerL lub nowszym. Prędkości transmisji czytnika i odbiornika muszą być zgodne, w przeciwnym razie przy długich kodach mogą wystąpić błędy.

uwaga

Działa tylko w trybie bezprzewodowym 2.4G z podłączonym odbiornikiem.

Przykład: odpowiedź KB SP=2,4 oznacza prędkość klawiatury USB 2 ms i prędkość klawiatury odbiornika 4 ms.

Odczytaj prędkość klawiatury (czytnik i odbiornik):

Code: Odczytaj prędkość klawiatury (czytnik i odbiornik)

Odbiornik jako klawiatura / wysoka prędkość klawiatury odbiornika:

Code: Odbiornik jako klawiatura / wysoka prędkość klawiatury odbiornika

Średnia prędkość klawiatury odbiornika:

Code: Średnia prędkość klawiatury odbiornika

Niska prędkość klawiatury odbiornika:

Code: Niska prędkość klawiatury odbiornika

Pamięć podręczna transmisji 2.4G​

notatka

Dostępne tylko w niektórych czytnikach. Po zeskanowaniu kodu dwa krótkie sygnały oznaczają wyłączenie, a jeden trzytonowy sygnał — włączenie. Jeśli skanujesz dużo danych w krótkim czasie i nie są one przesyłane na bieżąco, użyj tego kodu, aby włączyć lub wyłączyć buforowanie danych.

Pamięć podręczna SRAM wł./wył.:

Code: Pamięć podręczna SRAM wł./wył.

W trybie normalnym, przy włączonym buforowaniu danych, możesz wybrać, co się dzieje, gdy czytnik na chwilę opuści zasięg komunikacji: oczekiwanie na połączenie i przesłanie zbuforowanych danych albo usunięcie zbuforowanych danych.

Buforowanie offline wł./wył.:

Code: Buforowanie offline wł./wył.

Tryb Bluetooth​

notatka

Dotyczy tylko czytników z funkcją Bluetooth.

Odczyt ustawień interfejsu​

Odczytaj bieżące ustawienia interfejsu:

Code: Odczytaj bieżące ustawienia interfejsu

Tryb transmisji Bluetooth​

notatka

Niebieska dioda LED świecąca lub migająca oznacza tryb Bluetooth; wyłączona niebieska dioda oznacza tryb 2.4G lub tryb przewodowy USB.

Tryb transmisji Bluetooth:

Code: Tryb transmisji Bluetooth

Tryb pracy Bluetooth​

notatka

Działa tylko w trybie Bluetooth. Przed przełączeniem trybu pracy Bluetooth usuń parowanie między urządzeniem hosta a czytnikiem.

Klawiatura Bluetooth HID (domyślnie):

Code: Klawiatura Bluetooth HID (domyślnie)

Port szeregowy Bluetooth SPP:

Code: Port szeregowy Bluetooth SPP

Port szeregowy Bluetooth BLE:

Code: Port szeregowy Bluetooth BLE

Tryb transmisji przez stację Bluetooth:

Code: Tryb transmisji przez stację Bluetooth
notatka

Tryb transmisji przez stację dotyczy stacji Bluetooth, która została już sparowana. Jeśli kod parowania na stacji jest uszkodzony, można wygenerować nowy narzędziem BluetoothAddress.exe.

Zmiana nazwy Bluetooth​

Nazwę Bluetooth ustawia się poleceniem szeregowym AT+NAME=<bluetooth-name> (wysłanym przez port szeregowy lub zakodowanym jako kod QR w generatorze online dostawcy). Po zmianie nazwy usuń stare parowanie na hoście i ponownie wyszukaj czytnik.

Usuwanie parowania Bluetooth​

W trybie transmisji Bluetooth zeskanowanie kodu Usuń parowanie Bluetooth rozłącza sparowane urządzenie, czyści listę parowań i oczekuje na nowe urządzenie. Wcześniej sparowane hosty muszą usunąć czytnik i sparować go ponownie.

Usuń parowanie Bluetooth:

Code: Usuń parowanie Bluetooth

Klawiatura ekranowa iOS​

Pokaż / ukryj klawiaturę ekranową iOS:

Code: Pokaż / ukryj klawiaturę ekranową iOS

Przytrzymaj przycisk 4 s, aby przełączyć klawiaturę iOS:

Code: Przytrzymaj przycisk 4 s, aby przełączyć klawiaturę iOS

Naciśnij przycisk dwukrotnie, aby przełączyć klawiaturę iOS:

Code: Naciśnij przycisk dwukrotnie, aby przełączyć klawiaturę iOS

Wysuwanie klawiatury iOS po wysłaniu wł./wył.:

Code: Wysuwanie klawiatury iOS po wysłaniu wł./wył.

Wykrywanie Caps Lock w Windows​

notatka

Dostępne tylko w niektórych czytnikach Bluetooth. Dwa krótkie sygnały oznaczają wyłączenie, jeden trzytonowy sygnał — włączenie.

Wykrywanie Caps Lock w Windows wł./wył.:

Code: Wykrywanie Caps Lock w Windows wł./wył.

Przełączanie między Bluetooth i 2.4G przyciskiem skanowania​

notatka

Dostępne tylko w niektórych czytnikach RF+BT. Po włączeniu przytrzymaj przycisk skanowania dłużej niż 8 sekund i zwolnij go, aby przełączyć między 2.4G i Bluetooth. Przytrzymanie dłużej niż 16 sekund wyłącza czytnik bez przełączania. Dwa krótkie sygnały oznaczają wyłączenie, jeden trzytonowy sygnał — włączenie.

Przytrzymanie przycisku 8 s do przełączania RF/BT wł./wył.:

Code: Przytrzymanie przycisku 8 s do przełączania RF/BT wł./wył.

Prędkość transmisji klawiatury Bluetooth​

notatka

Działa tylko w trybie Bluetooth.

Odczytaj opóźnienie Bluetooth HID:

Code: Odczytaj opóźnienie Bluetooth HID

Wysoka prędkość (2 ms):

Code: Wysoka prędkość (2 ms)

Wysoka prędkość (6 ms):

Code: Wysoka prędkość (6 ms)

Średnia prędkość (10 ms) (domyślnie):

Code: Średnia prędkość (10 ms) (domyślnie)

Średnia prędkość (18 ms):

Code: Średnia prędkość (18 ms)

Niska prędkość (25 ms):

Code: Niska prędkość (25 ms)

Niska prędkość (30 ms):

Code: Niska prędkość (30 ms)

Brak usypiania przy połączeniu Bluetooth​

notatka

Dwa krótkie sygnały oznaczają wyłączenie, jeden trzytonowy sygnał — włączenie.

Brak usypiania przy połączeniu Bluetooth wł./wył.:

Code: Brak usypiania przy połączeniu Bluetooth wł./wył.

Ustawienia klawiatury​

notatka

Ustawienia w tej sekcji dotyczą trybów klawiatury USB, klawiatury 2.4G oraz klawiatury Bluetooth HID.

Kombinacje klawiszy Ctrl / Alt​

Kombinacje klawiszy wył. (domyślnie):

Code: Kombinacje klawiszy wył. (domyślnie)

Ctrl + klawisz (Config1):

Code: Ctrl + klawisz (Config1)

Alt + klawisz (Config2):

Code: Alt + klawisz (Config2)

Zwykły klawisz (Config3):

Code: Zwykły klawisz (Config3)

Ctrl + klawisz (Config4):

Code: Ctrl + klawisz (Config4)

Alt + klawisz (Config5):

Code: Alt + klawisz (Config5)
notatka

Dotyczy tylko znaków ASCII poniżej 0x20; kombinacja Alt + klawisz działa wyłącznie w Windows.

Wielkość liter​

Normalna wielkość liter (domyślnie):

Code: Normalna wielkość liter (domyślnie)

Zamień wielkość liter:

Code: Zamień wielkość liter

Wszystkie wielkie litery:

Code: Wszystkie wielkie litery

Wszystkie małe litery:

Code: Wszystkie małe litery
notatka

Konwersja wielkości liter nie działa, gdy układ klawiatury jest ustawiony na ALT lub tajski.

Num Lock​

Num Lock wył.:

Code: Num Lock wył.

Num Lock wł.:

Code: Num Lock wł.
notatka

Gdy urządzeniem odbierającym jest telefon, pozostaw Num Lock wyłączony, w przeciwnym razie cyfry nie będą wyświetlane.

Zestaw znaków​

notatka

Dotyczy tylko niektórych modeli 2D; to ustawienie musi być zgodne z wyjściowym zestawem znaków silnika skanującego.

Odczytaj bieżące ustawienia zestawu znaków:

Code: Odczytaj bieżące ustawienia zestawu znaków

Automatyczny:

Code: Automatyczny

GBK / BIG5 / HANGUL / SJIS:

Code: GBK / BIG5 / HANGUL / SJIS

ISO/IEC 8859:

Code: ISO/IEC 8859

UTF-8 (Word):

Code: UTF-8 (Word)

UTF-8 (Txt):

Code: UTF-8 (Txt)

Tryb normalny:

Code: Tryb normalny
TrybTypowe zastosowanieWyjściowy zestaw znaków silnikaOgraniczenie
AutomatycznyAutomatycznie wybiera UTF-8 lub ISO/IEC 8859 jako wejściowy zestaw znaków; wyjście Word lub Txt zależy od ostatniego ustawienia UTF-8surowybrak
GBKWprowadzanie znaków chińskich w Notatniku Windows i ExceluGBK (GB2312) lub surowyTylko Windows
UTF-8 (Word)Wprowadzanie znaków chińskich w Wordzie i QQUTF-8 lub surowyTylko Windows
ISO/IEC 8859Europejskie jednobajtowe znaki specjalne (≥ 0xC0) dla FR, DE, TR, PT, ES, CS, IT, UK, HU, SKsurowyInne języki wymagają dostosowania
UTF-8 (Txt)Znaki specjalne w Notatniku Windows (wymagana instalacja wtyczki Unicode)UTF-8 lub surowyTylko Windows
NormalnyWielojęzyczne znaki specjalne na klawiaturach FR, DE, TR, PT, ES, CS, IT, UK, HU, SKUTF-8 lub surowyInne języki wymagają dostosowania

Urządzenie odbierające​

notatka

To ustawienie określa, w jaki sposób urządzenie hosta wprowadza znaki ASCII 0x20–0x7F. Używaj go razem z układem klawiatury.

Odczytaj bieżące urządzenie odbierające:

Code: Odczytaj bieżące urządzenie odbierające

Urządzenie Windows:

Code: Urządzenie Windows

Urządzenia iPhone / iPad / Mac:

Code: Urządzenia iPhone / iPad / Mac

Urządzenie Android:

Code: Urządzenie Android

Dla urządzeń iOS / macOS obsługiwane są układy FR, DE, TR, PT, ES, CS, IT, UK, HU i SK. W systemie Android zalecane jest używanie klawiatury Google Gboard.

Układ klawiatury​

Ustaw układ zgodny z językiem klawiatury komputera hosta, w przeciwnym razie niektóre znaki będą wysyłane nieprawidłowo.

Odczytaj bieżący układ klawiatury:

Code: Odczytaj bieżący układ klawiatury

Klawiatura angielska (USA) (domyślnie):

Code: Klawiatura angielska (USA) (domyślnie)

Klawiatura francuska:

Code: Klawiatura francuska

Klawiatura niemiecka:

Code: Klawiatura niemiecka

Klawiatura włoska:

Code: Klawiatura włoska

Klawiatura portugalska:

Code: Klawiatura portugalska

Klawiatura hiszpańska:

Code: Klawiatura hiszpańska

Klawiatura turecka Q:

Code: Klawiatura turecka Q

Klawiatura turecka F:

Code: Klawiatura turecka F

Klawiatura angielska (Wielka Brytania):

Code: Klawiatura angielska (Wielka Brytania)

Klawiatura czeska:

Code: Klawiatura czeska

Klawiatura czeska standardowa:

Code: Klawiatura czeska standardowa

Klawiatura węgierska:

Code: Klawiatura węgierska

Klawiatura francuska (Belgia):

Code: Klawiatura francuska (Belgia)

Klawiatura portugalska (Brazylia):

Code: Klawiatura portugalska (Brazylia)

Klawiatura francuska kanadyjska (tradycyjna):

Code: Klawiatura francuska kanadyjska (tradycyjna)

Klawiatura chorwacka:

Code: Klawiatura chorwacka

Klawiatura słowacka QWERTY:

Code: Klawiatura słowacka QWERTY

Klawiatura słowacka:

Code: Klawiatura słowacka

Klawiatura duńska:

Code: Klawiatura duńska

Klawiatura fińska:

Code: Klawiatura fińska

Klawiatura hiszpańska (Ameryka Łacińska):

Code: Klawiatura hiszpańska (Ameryka Łacińska)

Klawiatura holenderska:

Code: Klawiatura holenderska

Klawiatura norweska:

Code: Klawiatura norweska

Klawiatura polska:

Code: Klawiatura polska

Klawiatura serbska (łacińska):

Code: Klawiatura serbska (łacińska)

Klawiatura słoweńska:

Code: Klawiatura słoweńska

Klawiatura szwedzka:

Code: Klawiatura szwedzka

Klawiatura niemiecka (Szwajcaria):

Code: Klawiatura niemiecka (Szwajcaria)

Klawiatura japońska:

Code: Klawiatura japońska
notatka

Przy korzystaniu z układu tajskiego ustaw także wyjście silnika skanującego na tajski.

Klawiatura tajska:

Code: Klawiatura tajska
notatka

Układ ALT międzynarodowy jest dostępny tylko w Windows. Nie zależy od układu klawiatury hosta, ale spowalnia transmisję.

Klawiatura ALT międzynarodowa:

Code: Klawiatura ALT międzynarodowa

Klawiatura ALT z jednobajtowymi znakami specjalnymi:

Code: Klawiatura ALT z jednobajtowymi znakami specjalnymi
notatka

Języki niewymienione tutaj wymagają dostosowania.

Edycja danych (prefiks, sufiks, ukrywanie znaków)​

Do danych wyjściowych można dodać do 10 prefiksów i 10 sufiksów oraz ukryć pierwsze, środkowe lub ostatnie znaki kodu kreskowego. Znaki wprowadza się jako dwucyfrowe wartości szesnastkowe za pomocą poniższych kodów numerycznych (dwa kody na jeden znak); wartości znajdziesz w tablicach znaków na końcu tej strony.

Kody operacji​

Dodaj prefiks:

Code: Dodaj prefiks

Dodaj sufiks:

Code: Dodaj sufiks

Usuń wszystkie prefiksy:

Code: Usuń wszystkie prefiksy

Usuń wszystkie sufiksy:

Code: Usuń wszystkie sufiksy

Ukryj znaki początkowe:

Code: Ukryj znaki początkowe

Ukryj znaki środkowe: pozycja początkowa:

Code: Ukryj znaki środkowe: pozycja początkowa

Ukryj znaki środkowe: długość:

Code: Ukryj znaki środkowe: długość

Ukryj znaki końcowe:

Code: Ukryj znaki końcowe

Kody numeryczne (cyfry szesnastkowe)​

Dla parametrów przyjmujących wartość liczbową zeskanuj odpowiednie kody numeryczne.

Kod numeryczny 0:

Code: Kod numeryczny 0

Kod numeryczny 1:

Code: Kod numeryczny 1

Kod numeryczny 2:

Code: Kod numeryczny 2

Kod numeryczny 3:

Code: Kod numeryczny 3

Kod numeryczny 4:

Code: Kod numeryczny 4

Kod numeryczny 5:

Code: Kod numeryczny 5

Kod numeryczny 6:

Code: Kod numeryczny 6

Kod numeryczny 7:

Code: Kod numeryczny 7

Kod numeryczny 8:

Code: Kod numeryczny 8

Kod numeryczny 9:

Code: Kod numeryczny 9

Kod numeryczny A:

Code: Kod numeryczny A

Kod numeryczny B:

Code: Kod numeryczny B

Kod numeryczny C:

Code: Kod numeryczny C

Kod numeryczny D:

Code: Kod numeryczny D

Kod numeryczny E:

Code: Kod numeryczny E

Kod numeryczny F:

Code: Kod numeryczny F

Format danych wyjściowych​

Włącz funkcje prefiksu, sufiksu i ukrywania znaków poniższymi kodami; Domyślny format danych wyjściowych wyłącza je wszystkie.

Domyślny format danych wyjściowych:

Code: Domyślny format danych wyjściowych

Zezwól na wysyłanie sufiksu:

Code: Zezwól na wysyłanie sufiksu

Zezwól na wysyłanie prefiksu:

Code: Zezwól na wysyłanie prefiksu

Zezwól na ukrywanie danych początkowych:

Code: Zezwól na ukrywanie danych początkowych

Zezwól na ukrywanie danych środkowych:

Code: Zezwól na ukrywanie danych środkowych

Zezwól na ukrywanie danych końcowych:

Code: Zezwól na ukrywanie danych końcowych

Procedury​

Dodawanie prefiksu lub sufiksu​

  1. Jeśli wysyłanie prefiksu i sufiksu nie zostało jeszcze włączone, najpierw zeskanuj odpowiedni kod z sekcji Format danych wyjściowych.
  2. Nowe znaki są dołączane do istniejącego prefiksu / sufiksu. Aby zastąpić bieżący, najpierw zeskanuj Usuń wszystkie prefiksy / Usuń wszystkie sufiksy.
  3. Zeskanuj Dodaj prefiks lub Dodaj sufiks.
  4. Odszukaj wartość szesnastkową znaku w tablicach znaków na końcu tej strony.
  5. Zeskanuj dwa kody numeryczne odpowiadające tej wartości.
  6. Powtórz kroki 4 i 5 dla kolejnych znaków.

Przykład: aby dodać Ctrl+A jako prefiks, zeskanuj Dodaj prefiks, a następnie 9, 7, 4, 1.

Przykład: aby dodać Ctrl+Alt+A jako sufiks, zeskanuj Dodaj sufiks, a następnie 9, 7, 9, 9, 4, 1.

Ukrywanie pierwszych, środkowych lub ostatnich znaków​

  1. Zeskanuj kod dla znaków początkowych, pozycji początkowej znaków środkowych, długości znaków środkowych lub znaków końcowych.
  2. Ustal wartość szesnastkową liczby znaków do ukrycia (na przykład 4 znaki = 0, 4; 12 znaków = 0, C).
  3. Zeskanuj dwa kody numeryczne odpowiadające tej wartości.
  4. Włącz lub wyłącz ukrywanie kodami z sekcji Format danych wyjściowych.

Rozszerzona edycja danych (polecenia jednokodowe)​

Instrukcja HTML dostawcy zawiera generator online, który zamienia kompletne polecenie w pojedynczy kod programujący. Te same polecenia można wysyłać przez port szeregowy. Format polecenia: $DATA#ncllxx#

PoleZnaczenie
n1 = sufiks; 2 = prefiks; 3 = ukryj znaki końcowe; 4 = ukryj znaki środkowe; 5 = ukryj znaki początkowe; 7 = zamień znaki
cCode ID — obsługiwana jest tylko wartość 0 (wszystkie symboliki)
llDługość jako wartość szesnastkowa: prefiks / sufiks 01–0A, ukrywane znaki 01–FF, dane zamiany 01–05
xxZnaki ASCII; wartość szesnastkową można zapisać jako \x, po którym następują dwa znaki 0–9, A–F
PolecenieOpis
$DATA#1005abcd\x03#Dodaj 5-znakowy sufiks abcd + 0x03
$DATA#200ANETUM12345#Dodaj 10-znakowy prefiks NETUM12345
$DATA#3008#Ukryj ostatnie 8 znaków kodu kreskowego
$DATA#40050A#Ukryj 10 znaków po 5. znaku
$DATA#5011#Ukryj pierwsze 17 znaków
$DATA#7001\x1D02GS#Zamień znak GS (0x1D) na tekst "GS"
$DATA#7002NT01Z#Zamień NT na Z

Zamiana znaków​

Format: $DATA#70 + długość zamienianego ciągu + zamieniany ciąg + długość ciągu zastępującego + ciąg zastępujący + #. Suma obu długości nie może przekraczać 6: 1–6 znaków można zastąpić 5–0 znakami. Dwa gotowe przykłady znajdują się po kodach odczytu / usuwania; $DATA#7006ABCDEF00# zastąpiłby ciąg ABCDEF niczym (ukrył go).

Odczytaj ustawienia zamiany:

Code: Odczytaj ustawienia zamiany

Usuń ustawienia zamiany:

Code: Usuń ustawienia zamiany

Zamień GS (0x1D) na tekst "GS":

Code: Zamień GS (0x1D) na tekst "GS"

Zamień LF (0x0A) na CR (0x0D):

Code: Zamień LF (0x0A) na CR (0x0D)

Znak końca (terminator)​

notatka

Ten znak końca jest niezależny od sufiksu silnika skanującego oraz od prefiksu / sufiksu bezprzewodowego — to szybki sposób dodania znaku końca, gdy silnik go nie wysyła.

Brak (domyślnie):

Code: Brak (domyślnie)

Powrót karetki (CR):

Code: Powrót karetki (CR)

Tabulator (TAB):

Code: Tabulator (TAB)

Powrót karetki + nowy wiersz (CRLF):

Code: Powrót karetki + nowy wiersz (CRLF)

Nowy wiersz (LF):

Code: Nowy wiersz (LF)

Nawiasy GS1 AI​

notatka

Dotyczy tylko niektórych identyfikatorów zastosowania i wymaga wersji oprogramowania, która to obsługuje.

Format surowy (domyślnie):

Code: Format surowy (domyślnie)

Dodaj nawiasy:

Code: Dodaj nawiasy

Dodaj nawiasy i oddziel znakiem CR:

Code: Dodaj nawiasy i oddziel znakiem CR

Dodaj nawiasy i oddziel znakiem TAB:

Code: Dodaj nawiasy i oddziel znakiem TAB

Tryb skanowania​

Tryb dekodowania​

Tryb skanowania przyciskiem (wyzwalany) (domyślnie):

Code: Tryb skanowania przyciskiem (wyzwalany) (domyślnie)

Tryb skanowania ciągłego:

Code: Tryb skanowania ciągłego
notatka

Tryb skanowania ciągłego nadaje się do pracy z dużą liczbą kodów: naciśnij przycisk skanowania raz, aby rozpocząć skanowanie, i ponownie, aby je zatrzymać.

Tryb skanowania impulsem przycisku:

Code: Tryb skanowania impulsem przycisku
notatka

W trybie impulsu przycisku skanowanie rozpoczyna się po wykryciu zmiany stanu przycisku utrzymanej przez około 30 ms, a kończy przy następnej zmianie stanu przycisku, po pomyślnym dekodowaniu lub po upływie limitu czasu.

Tryb wyzwalania przez hosta (tylko modele dostosowane):

Code: Tryb wyzwalania przez hosta (tylko modele dostosowane)

Tryb skanowania wsadowego (tylko modele dostosowane):

Code: Tryb skanowania wsadowego (tylko modele dostosowane)
notatka

Tryb wyzwalania przez hosta i tryb skanowania wsadowego są dostępne tylko w niektórych modelach dostosowanych.

Limit czasu dekodowania​

Maksymalny czas dozwolony na dekodowanie podczas jednej próby skanowania. Domyślnie 3000 ms, zakres 0500–9999 ms.

3 sekundy (domyślnie):

Code: 3 sekundy (domyślnie)

6 sekund:

Code: 6 sekund

Odstęp między skanami​

Odstęp między odczytami w trybie ciągłym. Domyślnie 0500 ms, zakres 0100–9999 ms.

0,5 sekundy (domyślnie):

Code: 0,5 sekundy (domyślnie)

1 sekunda:

Code: 1 sekunda

Ustawienia silnika skanującego​

uwaga

Dla każdego ustawienia w tej sekcji zeskanuj Rozpocznij konfigurację, następnie kod ustawienia, a potem Zakończ konfigurację.

Rozpocznij konfigurację:

Code: Rozpocznij konfigurację

Zakończ konfigurację:

Code: Zakończ konfigurację

Funkcje urządzenia​

Wiązka celownicza​

Wiązka celownicza wł. podczas skanowania:

Code: Wiązka celownicza wł. podczas skanowania

Wiązka celownicza zawsze wł. (domyślnie):

Code: Wiązka celownicza zawsze wł. (domyślnie)

Wiązka celownicza wył.:

Code: Wiązka celownicza wył.

Oświetlenie​

Oświetlenie wł. podczas skanowania (domyślnie):

Code: Oświetlenie wł. podczas skanowania (domyślnie)

Oświetlenie zawsze wł.:

Code: Oświetlenie zawsze wł.

Oświetlenie wył.:

Code: Oświetlenie wył.

Jasność oświetlenia​

Wysoka jasność (domyślnie):

Code: Wysoka jasność (domyślnie)

Średnia jasność:

Code: Średnia jasność

Niska jasność:

Code: Niska jasność

Ustawienia wyzwalania​

Tryb skanowania​

Wyzwalanie przyciskiem: skanowanie trwa, gdy przycisk jest wciśnięty, i kończy się po pomyślnym dekodowaniu lub po upływie limitu czasu odczytu.

Wyzwalanie przyciskiem (domyślnie):

Code: Wyzwalanie przyciskiem (domyślnie)

Tryb prezentacyjny: skanowanie rozpoczyna się po wykryciu zmian obrazu i kończy po upływie limitu czasu odczytu.

Tryb prezentacyjny:

Code: Tryb prezentacyjny

Skanowanie ciągłe: ciągły odczyt jednego lub wielu kodów kreskowych; naciśnij i zwolnij przycisk, aby rozpocząć lub zatrzymać. Powtórne odczyty tego samego kodu są kontrolowane przez limit czasu tego samego kodu.

Skanowanie ciągłe:

Code: Skanowanie ciągłe

Tryb odczytu tego samego kodu​

W trybach skanowania, które to obsługują, można skonfigurować sposób obsługi powtórnych odczytów tego samego kodu kreskowego.

notatka

Domyślnie ten sam kod kreskowy nie jest odczytywany ponownie w ciągu 500 ms. Limit czasu tego samego kodu można ustawić od 0 do 5000 ms; 0 wyłącza limit.

Blokuj powtórne odczyty: kod kreskowy odczytany ponownie w czasie blokady jest ignorowany, a licznik startuje od nowa.

Odczyt interwałowy: kod kreskowy odczytany ponownie w czasie interwału jest ignorowany; po upływie interwału jest wysyłany ponownie.

Nie powtarzaj tego samego kodu: ten sam kod kreskowy nigdy nie jest wysyłany dwukrotnie.

Blokuj powtórne odczyty (domyślnie):

Code: Blokuj powtórne odczyty (domyślnie)

Odczyt interwałowy:

Code: Odczyt interwałowy

Nie powtarzaj tego samego kodu:

Code: Nie powtarzaj tego samego kodu

Limit czasu tego samego kodu (ms):

Code: Limit czasu tego samego kodu (ms)

Przykład — blokada powtórnych odczytów w ciągu 100 ms: zeskanuj Rozpocznij konfigurację, Blokuj powtórne odczyty, Limit czasu tego samego kodu, następnie cyfry dziesiętne 1, 0, 0 i Zakończ konfigurację.

Przykład — ponowny odczyt tego samego kodu po 1 sekundzie: zeskanuj Rozpocznij konfigurację, Odczyt interwałowy, Limit czasu tego samego kodu, następnie cyfry 1, 0, 0, 0 i Zakończ konfigurację.

Czułość trybu prezentacyjnego​

Niska czułość:

Code: Niska czułość

Średnia czułość (domyślnie):

Code: Średnia czułość (domyślnie)

Wysoka czułość:

Code: Wysoka czułość

Identyfikator kodu (Code ID)​

Code ID to krótki identyfikator symboliki wysyłany przed danymi kodu kreskowego.

Wyłącz Code ID (domyślnie):

Code: Wyłącz Code ID (domyślnie)

Włącz Code ID AIM:

Code: Włącz Code ID AIM

Włącz Code ID NETUM:

Code: Włącz Code ID NETUM
SymbolikaNETUMAIM
UPC-AAE
UPC-EEE
EAN-8FFE
EAN-13FE
Code 128KC
Code 39MA
Code 93LG
Code 32MA
Code 11OH
CodabarNF
PlesseyPP
MSI / PlesseyaM
Interleaved 2 of 5II
IATA 2 of 5ZR
Matrix 2 of 5GX
Straight 2 of 5SS
PharmacodeHX
GS1 DataBar 14RSe
GS1 DataBar ExpandedRXe
GS1 DataBar LimitedRLe
Composite CC-Ame
Composite CC-Bne
Composite CC-Cie
PDF417rL
MicroPDF417sL
Data Matrixtd
QR CodeuQ
Micro QRjQ
AzteceZ
MaxiCodevU

Format danych wyjściowych silnika​

Znak końca silnika​

Brak:

Code: Brak

Powrót karetki (CR) (domyślnie):

Code: Powrót karetki (CR) (domyślnie)

CR + LF:

Code: CR + LF

TAB:

Code: TAB

Ustawienia symbolik​

Obsługiwane symboliki i stan fabryczny​

SymbolikaUstawienie fabryczne
UPC-AWłączona
UPC-EWłączona
EAN-8Włączona
EAN-13Włączona
Code 128 / GS1-128Włączona
Code 39Włączona
Code 93Włączona
Code 32Wyłączona
Code 11Wyłączona
CodabarWłączona
PlesseyWyłączona
MSI PlesseyWłączona
Interleaved 2 of 5Włączona
IATA 2 of 5Wyłączona
Matrix 2 of 5Wyłączona
Straight 2 of 5Wyłączona
PharmacodeWyłączona
GS1 DataBar 14Włączona
GS1 DataBar 14 StackedWyłączona
GS1 DataBar ExpandedWłączona
GS1 DataBar Expanded StackedWyłączona
GS1 DataBar LimitedWłączona
Composite Code-AWyłączona
Composite Code-BWyłączona
Composite Code-CWyłączona
PDF417Włączona
MicroPDF417Włączona
Data MatrixWłączona
QR CodeWłączona
Micro QRWłączona
AztecWyłączona
MaxiCodeWyłączona

Ogólne przełączniki symbolik​

Włącz wszystkie kody kreskowe:

Code: Włącz wszystkie kody kreskowe

Włącz tylko kody 1D:

Code: Włącz tylko kody 1D

Włącz tylko kody 2D:

Code: Włącz tylko kody 2D

Symboliki 1D​

UPC-A​

Włącz UPC-A (domyślnie):

Code: Włącz UPC-A (domyślnie)

Wyłącz UPC-A:

Code: Wyłącz UPC-A

Przesyłaj cyfrę wiodącą (domyślnie):

Code: Przesyłaj cyfrę wiodącą (domyślnie)

Nie przesyłaj cyfry wiodącej:

Code: Nie przesyłaj cyfry wiodącej

Włącz cyfrę kontrolną (domyślnie):

Code: Włącz cyfrę kontrolną (domyślnie)

Wyłącz cyfrę kontrolną:

Code: Wyłącz cyfrę kontrolną

Włącz konwersję do EAN-13:

Code: Włącz konwersję do EAN-13

Wyłącz konwersję do EAN-13 (domyślnie):

Code: Wyłącz konwersję do EAN-13 (domyślnie)

Włącz dodatki 2- lub 5-cyfrowe UPC-A:

Code: Włącz dodatki 2- lub 5-cyfrowe UPC-A

Wyłącz dodatki 2- lub 5-cyfrowe UPC-A (domyślnie):

Code: Wyłącz dodatki 2- lub 5-cyfrowe UPC-A (domyślnie)

Dekoduj UPC-A tylko z dodatkami 2- lub 5-cyfrowymi:

Code: Dekoduj UPC-A tylko z dodatkami 2- lub 5-cyfrowymi

Dekoduj UPC-A z dodatkami 2- lub 5-cyfrowymi lub bez nich (domyślnie):

Code: Dekoduj UPC-A z dodatkami 2- lub 5-cyfrowymi lub bez nich (domyślnie)
UPC-E​

Włącz UPC-E (domyślnie):

Code: Włącz UPC-E (domyślnie)

Wyłącz UPC-E:

Code: Wyłącz UPC-E

Przesyłaj cyfrę wiodącą (domyślnie):

Code: Przesyłaj cyfrę wiodącą (domyślnie)

Nie przesyłaj cyfry wiodącej:

Code: Nie przesyłaj cyfry wiodącej

Włącz cyfrę kontrolną (domyślnie):

Code: Włącz cyfrę kontrolną (domyślnie)

Wyłącz cyfrę kontrolną:

Code: Wyłącz cyfrę kontrolną

Włącz konwersję do UPC-A:

Code: Włącz konwersję do UPC-A

Wyłącz konwersję do UPC-A (domyślnie):

Code: Wyłącz konwersję do UPC-A (domyślnie)

Włącz dodatki 2- lub 5-cyfrowe UPC-E:

Code: Włącz dodatki 2- lub 5-cyfrowe UPC-E

Wyłącz dodatki 2- lub 5-cyfrowe UPC-E (domyślnie):

Code: Wyłącz dodatki 2- lub 5-cyfrowe UPC-E (domyślnie)

Dekoduj UPC-E tylko z dodatkami 2- lub 5-cyfrowymi:

Code: Dekoduj UPC-E tylko z dodatkami 2- lub 5-cyfrowymi

Dekoduj UPC-E z dodatkami 2- lub 5-cyfrowymi lub bez nich (domyślnie):

Code: Dekoduj UPC-E z dodatkami 2- lub 5-cyfrowymi lub bez nich (domyślnie)
EAN-8​

Włącz EAN-8 (domyślnie):

Code: Włącz EAN-8 (domyślnie)

Wyłącz EAN-8:

Code: Wyłącz EAN-8

Przesyłaj cyfrę kontrolną (domyślnie):

Code: Przesyłaj cyfrę kontrolną (domyślnie)

Nie przesyłaj cyfry kontrolnej:

Code: Nie przesyłaj cyfry kontrolnej

Włącz konwersję do EAN-13:

Code: Włącz konwersję do EAN-13

Wyłącz konwersję do EAN-13 (domyślnie):

Code: Wyłącz konwersję do EAN-13 (domyślnie)

Włącz dodatki 2- lub 5-cyfrowe EAN-8:

Code: Włącz dodatki 2- lub 5-cyfrowe EAN-8

Wyłącz dodatki 2- lub 5-cyfrowe EAN-8 (domyślnie):

Code: Wyłącz dodatki 2- lub 5-cyfrowe EAN-8 (domyślnie)

Dekoduj EAN-8 tylko z dodatkami 2- lub 5-cyfrowymi:

Code: Dekoduj EAN-8 tylko z dodatkami 2- lub 5-cyfrowymi

Dekoduj EAN-8 z dodatkami 2- lub 5-cyfrowymi lub bez nich (domyślnie):

Code: Dekoduj EAN-8 z dodatkami 2- lub 5-cyfrowymi lub bez nich (domyślnie)
EAN-13​

Włącz EAN-13 (domyślnie):

Code: Włącz EAN-13 (domyślnie)

Wyłącz EAN-13:

Code: Wyłącz EAN-13

Przesyłaj cyfrę kontrolną (domyślnie):

Code: Przesyłaj cyfrę kontrolną (domyślnie)

Nie przesyłaj cyfry kontrolnej:

Code: Nie przesyłaj cyfry kontrolnej

Włącz konwersję do ISBN:

Code: Włącz konwersję do ISBN

Wyłącz konwersję do ISBN (domyślnie):

Code: Wyłącz konwersję do ISBN (domyślnie)

Włącz konwersję do ISSN:

Code: Włącz konwersję do ISSN

Wyłącz konwersję do ISSN (domyślnie):

Code: Wyłącz konwersję do ISSN (domyślnie)

Włącz dodatki 2- lub 5-cyfrowe EAN-13:

Code: Włącz dodatki 2- lub 5-cyfrowe EAN-13

Wyłącz dodatki 2- lub 5-cyfrowe EAN-13 (domyślnie):

Code: Wyłącz dodatki 2- lub 5-cyfrowe EAN-13 (domyślnie)

Dekoduj EAN-13 tylko z dodatkami 2- lub 5-cyfrowymi:

Code: Dekoduj EAN-13 tylko z dodatkami 2- lub 5-cyfrowymi

Dekoduj EAN-13 z dodatkami 2- lub 5-cyfrowymi lub bez nich (domyślnie):

Code: Dekoduj EAN-13 z dodatkami 2- lub 5-cyfrowymi lub bez nich (domyślnie)
Code 128 / GS1-128​

Włącz Code 128 / GS1-128 (domyślnie):

Code: Włącz Code 128 / GS1-128 (domyślnie)

Wyłącz Code 128 / GS1-128:

Code: Wyłącz Code 128 / GS1-128
Code 39​

Włącz Code 39 (domyślnie):

Code: Włącz Code 39 (domyślnie)

Wyłącz Code 39:

Code: Wyłącz Code 39

Włącz pełny zestaw ASCII dla Code 39:

Code: Włącz pełny zestaw ASCII dla Code 39

Wyłącz pełny zestaw ASCII dla Code 39 (domyślnie):

Code: Wyłącz pełny zestaw ASCII dla Code 39 (domyślnie)

Przesyłaj znaki start/stop:

Code: Przesyłaj znaki start/stop

Nie przesyłaj znaków start/stop (domyślnie):

Code: Nie przesyłaj znaków start/stop (domyślnie)

Bez weryfikacji (domyślnie):

Code: Bez weryfikacji (domyślnie)

Weryfikuj bez przesyłania:

Code: Weryfikuj bez przesyłania

Weryfikuj i przesyłaj:

Code: Weryfikuj i przesyłaj
Code 93​

Włącz Code 93:

Code: Włącz Code 93

Wyłącz Code 93 (domyślnie):

Code: Wyłącz Code 93 (domyślnie)
Code 32​

Włącz Code 32:

Code: Włącz Code 32

Wyłącz Code 32 (domyślnie):

Code: Wyłącz Code 32 (domyślnie)
Code 11​

Włącz Code 11:

Code: Włącz Code 11

Wyłącz Code 11 (domyślnie):

Code: Wyłącz Code 11 (domyślnie)

Przesyłaj cyfrę kontrolną (domyślnie):

Code: Przesyłaj cyfrę kontrolną (domyślnie)

Nie przesyłaj cyfry kontrolnej:

Code: Nie przesyłaj cyfry kontrolnej
Codabar​

Włącz Codabar (domyślnie):

Code: Włącz Codabar (domyślnie)

Wyłącz Codabar:

Code: Wyłącz Codabar

Bez weryfikacji (domyślnie):

Code: Bez weryfikacji (domyślnie)

Weryfikuj bez przesyłania:

Code: Weryfikuj bez przesyłania

Weryfikuj i przesyłaj:

Code: Weryfikuj i przesyłaj

Przesyłaj znaki start/stop:

Code: Przesyłaj znaki start/stop

Nie przesyłaj znaków start/stop (domyślnie):

Code: Nie przesyłaj znaków start/stop (domyślnie)
Plessey​

Włącz Plessey:

Code: Włącz Plessey

Wyłącz Plessey (domyślnie):

Code: Wyłącz Plessey (domyślnie)
MSI Plessey​

Włącz MSI Plessey (domyślnie):

Code: Włącz MSI Plessey (domyślnie)

Wyłącz MSI Plessey:

Code: Wyłącz MSI Plessey

Bez weryfikacji:

Code: Bez weryfikacji

Weryfikacja Mod 10 (domyślnie):

Code: Weryfikacja Mod 10 (domyślnie)

Weryfikacja Mod 10/10:

Code: Weryfikacja Mod 10/10

Weryfikacja Mod 11/10:

Code: Weryfikacja Mod 11/10

Przesyłaj cyfrę kontrolną (domyślnie):

Code: Przesyłaj cyfrę kontrolną (domyślnie)

Nie przesyłaj cyfry kontrolnej:

Code: Nie przesyłaj cyfry kontrolnej
Interleaved 2 of 5​

Włącz Interleaved 2 of 5 (domyślnie):

Code: Włącz Interleaved 2 of 5 (domyślnie)

Wyłącz Interleaved 2 of 5:

Code: Wyłącz Interleaved 2 of 5

Bez weryfikacji (domyślnie):

Code: Bez weryfikacji (domyślnie)

Weryfikuj i przesyłaj:

Code: Weryfikuj i przesyłaj
IATA 2 of 5​

Włącz IATA 2 of 5:

Code: Włącz IATA 2 of 5

Wyłącz IATA 2 of 5 (domyślnie):

Code: Wyłącz IATA 2 of 5 (domyślnie)
Matrix 2 of 5​

Włącz Matrix 2 of 5:

Code: Włącz Matrix 2 of 5

Wyłącz Matrix 2 of 5 (domyślnie):

Code: Wyłącz Matrix 2 of 5 (domyślnie)
Straight 2 of 5​

Włącz Straight 2 of 5:

Code: Włącz Straight 2 of 5

Wyłącz Straight 2 of 5 (domyślnie):

Code: Wyłącz Straight 2 of 5 (domyślnie)
Pharmacode​

Włącz Pharmacode:

Code: Włącz Pharmacode

Wyłącz Pharmacode (domyślnie):

Code: Wyłącz Pharmacode (domyślnie)
GS1 DataBar 14​

Włącz GS1 DataBar 14 (domyślnie):

Code: Włącz GS1 DataBar 14 (domyślnie)

Wyłącz GS1 DataBar 14:

Code: Wyłącz GS1 DataBar 14

Włącz GS1 DataBar 14 Stacked:

Code: Włącz GS1 DataBar 14 Stacked

Wyłącz GS1 DataBar 14 Stacked (domyślnie):

Code: Wyłącz GS1 DataBar 14 Stacked (domyślnie)

Wysyłaj znaki AI (01) (domyślnie):

Code: Wysyłaj znaki AI (01) (domyślnie)

Nie wysyłaj znaków AI (01):

Code: Nie wysyłaj znaków AI (01)
GS1 DataBar Expanded​

Włącz GS1 DataBar Expanded (domyślnie):

Code: Włącz GS1 DataBar Expanded (domyślnie)

Wyłącz GS1 DataBar Expanded:

Code: Wyłącz GS1 DataBar Expanded

Włącz GS1 DataBar Expanded Stacked:

Code: Włącz GS1 DataBar Expanded Stacked

Wyłącz GS1 DataBar Expanded Stacked (domyślnie):

Code: Wyłącz GS1 DataBar Expanded Stacked (domyślnie)

Wysyłaj znaki AI (01) (domyślnie):

Code: Wysyłaj znaki AI (01) (domyślnie)

Nie wysyłaj znaków AI (01):

Code: Nie wysyłaj znaków AI (01)
GS1 DataBar Limited​

Włącz GS1 DataBar Limited (domyślnie):

Code: Włącz GS1 DataBar Limited (domyślnie)

Wyłącz GS1 DataBar Limited:

Code: Wyłącz GS1 DataBar Limited

Wysyłaj znaki AI (01) (domyślnie):

Code: Wysyłaj znaki AI (01) (domyślnie)

Nie wysyłaj znaków AI (01):

Code: Nie wysyłaj znaków AI (01)

Kody 2D i złożone​

Composite Code-A​

Włącz Composite Code-A:

Code: Włącz Composite Code-A

Wyłącz Composite Code-A (domyślnie):

Code: Wyłącz Composite Code-A (domyślnie)
Composite Code-B​

Włącz Composite Code-B:

Code: Włącz Composite Code-B

Wyłącz Composite Code-B (domyślnie):

Code: Wyłącz Composite Code-B (domyślnie)
Composite Code-C​

Włącz Composite Code-C:

Code: Włącz Composite Code-C

Wyłącz Composite Code-C (domyślnie):

Code: Wyłącz Composite Code-C (domyślnie)
PDF417​

Włącz PDF417 (domyślnie):

Code: Włącz PDF417 (domyślnie)

Wyłącz PDF417:

Code: Wyłącz PDF417
MicroPDF417​

Włącz MicroPDF417 (domyślnie):

Code: Włącz MicroPDF417 (domyślnie)

Wyłącz MicroPDF417:

Code: Wyłącz MicroPDF417
Data Matrix​

Włącz Data Matrix (domyślnie):

Code: Włącz Data Matrix (domyślnie)

Wyłącz Data Matrix:

Code: Wyłącz Data Matrix

Włącz dekodowanie lustrzane (domyślnie):

Code: Włącz dekodowanie lustrzane (domyślnie)

Wyłącz dekodowanie lustrzane:

Code: Wyłącz dekodowanie lustrzane

Włącz prostokątny Data Matrix (domyślnie):

Code: Włącz prostokątny Data Matrix (domyślnie)

Wyłącz prostokątny Data Matrix:

Code: Wyłącz prostokątny Data Matrix
QR Code​

Włącz QR Code (domyślnie):

Code: Włącz QR Code (domyślnie)

Wyłącz QR Code:

Code: Wyłącz QR Code

Włącz dekodowanie lustrzane (domyślnie):

Code: Włącz dekodowanie lustrzane (domyślnie)

Wyłącz dekodowanie lustrzane:

Code: Wyłącz dekodowanie lustrzane
Micro QR​

Włącz Micro QR (domyślnie):

Code: Włącz Micro QR (domyślnie)

Wyłącz Micro QR:

Code: Wyłącz Micro QR
Aztec​

Włącz Aztec:

Code: Włącz Aztec

Wyłącz Aztec (domyślnie):

Code: Wyłącz Aztec (domyślnie)

Włącz dekodowanie lustrzane (domyślnie):

Code: Włącz dekodowanie lustrzane (domyślnie)

Wyłącz dekodowanie lustrzane:

Code: Wyłącz dekodowanie lustrzane
MaxiCode​

Włącz MaxiCode:

Code: Włącz MaxiCode

Wyłącz MaxiCode (domyślnie):

Code: Wyłącz MaxiCode (domyślnie)

Ustawienia długości dekodowania​

Poniższe kody ograniczają odczytywaną długość każdej symboliki. Po kodzie długości wprowadź długość kodami cyfr dziesiętnych (dwie cyfry na długość), a następnie zeskanuj Zakończ konfigurację.

Przykład — odczyt tylko 14-znakowego Code 128: zeskanuj Rozpocznij konfigurację, kod Ogranicz do jednej długości dla Code 128, cyfry 1, 4 i Zakończ konfigurację.

Przykład — odczyt Code 128 o długości 2 lub 14 znaków: zeskanuj Rozpocznij konfigurację, kod Ogranicz do dwóch różnych długości dla Code 128, cyfry 0, 2, 1, 4 i Zakończ konfigurację.

Przykład — odczyt Code 128 o długości od 8 do 14 znaków: zeskanuj Rozpocznij konfigurację, kod Ogranicz do zakresu długości dla Code 128, cyfry 0, 8, 1, 4 i Zakończ konfigurację.

Przykład — dowolna długość: zeskanuj Rozpocznij konfigurację, kod Dowolna długość dla Code 128 i Zakończ konfigurację.

Code 128​

Ogranicz do jednej długości:

Code: Ogranicz do jednej długości

Ogranicz do dwóch różnych długości:

Code: Ogranicz do dwóch różnych długości

Ogranicz do zakresu długości:

Code: Ogranicz do zakresu długości

Dowolna długość (domyślnie):

Code: Dowolna długość (domyślnie)
Code 39​

Ogranicz do jednej długości:

Code: Ogranicz do jednej długości

Ogranicz do dwóch różnych długości:

Code: Ogranicz do dwóch różnych długości

Ogranicz do zakresu długości:

Code: Ogranicz do zakresu długości

Dowolna długość (domyślnie):

Code: Dowolna długość (domyślnie)
Code 93​

Ogranicz do jednej długości:

Code: Ogranicz do jednej długości

Ogranicz do dwóch różnych długości:

Code: Ogranicz do dwóch różnych długości

Ogranicz do zakresu długości:

Code: Ogranicz do zakresu długości

Dowolna długość (domyślnie):

Code: Dowolna długość (domyślnie)
Codabar​

Ogranicz do jednej długości:

Code: Ogranicz do jednej długości

Ogranicz do dwóch różnych długości:

Code: Ogranicz do dwóch różnych długości

Ogranicz do zakresu długości:

Code: Ogranicz do zakresu długości

Dowolna długość (domyślnie):

Code: Dowolna długość (domyślnie)
Interleaved 2 of 5​

Ogranicz do jednej długości:

Code: Ogranicz do jednej długości

Ogranicz do dwóch różnych długości:

Code: Ogranicz do dwóch różnych długości

Ogranicz do zakresu długości:

Code: Ogranicz do zakresu długości

Dowolna długość (domyślnie):

Code: Dowolna długość (domyślnie)
Code 11​

Ogranicz do jednej długości:

Code: Ogranicz do jednej długości

Ogranicz do dwóch różnych długości:

Code: Ogranicz do dwóch różnych długości

Ogranicz do zakresu długości:

Code: Ogranicz do zakresu długości

Dowolna długość (domyślnie):

Code: Dowolna długość (domyślnie)
MSI Plessey​

Ogranicz do jednej długości:

Code: Ogranicz do jednej długości

Ogranicz do dwóch różnych długości:

Code: Ogranicz do dwóch różnych długości

Ogranicz do zakresu długości:

Code: Ogranicz do zakresu długości

Dowolna długość (domyślnie):

Code: Dowolna długość (domyślnie)
Matrix 2 of 5​

Ogranicz do jednej długości:

Code: Ogranicz do jednej długości

Ogranicz do dwóch różnych długości:

Code: Ogranicz do dwóch różnych długości

Ogranicz do zakresu długości:

Code: Ogranicz do zakresu długości

Dowolna długość (domyślnie):

Code: Dowolna długość (domyślnie)

Cyfry dziesiętne​

Użyj tych kodów do wprowadzania wartości liczbowych (limit czasu tego samego kodu, długości dekodowania) w ustawieniach silnika skanującego.

0:

Code: 0

1:

Code: 1

2:

Code: 2

3:

Code: 3

4:

Code: 4

5:

Code: 5

6:

Code: 6

7:

Code: 7

8:

Code: 8

9:

Code: 9

Tablica znaków (znaki prefiksu / sufiksu silnika skanującego)​

Te kody Data Matrix wprowadzają pojedyncze znaki w ustawieniach silnika skanującego. Znaki sterujące są mapowane na klawisze zgodnie z pierwszą tabelą.

Znaki sterujące (mapowanie klawiszy funkcyjnych)​

HexDecKlawiszTryb znaków CtrlTryb Alt + UnicodeKod
000Null (znak pusty)Ctrl+@Alt + 000
011HomeCtrl+AAlt + 001
022EndCtrl+BAlt + 002
033Strzałka w góręCtrl+CAlt + 003
044Strzałka w dółCtrl+DAlt + 004
055Strzałka w lewoCtrl+EAlt + 005
066Strzałka w prawoCtrl+FAlt + 006
077Null (znak pusty)Ctrl+GAlt + 007
088BackspaceAlt + 008Code: Backspace
099TABAlt + 009Code: TAB
0A10Null (znak pusty)Ctrl+JAlt + 010
0B11Null (znak pusty)Ctrl+KAlt + 011
0C12Null (znak pusty)Ctrl+LAlt + 012
0D13EnterEnterCode: Enter
0E14Page UpCtrl+NAlt + 014
0F15Page DownCtrl+OAlt + 015
1016F11Ctrl+PAlt + 016
1117Null (znak pusty)Ctrl+QAlt + 017
1218Null (znak pusty)Ctrl+RAlt + 018
1319Null (znak pusty)Ctrl+SAlt + 019
1420Null (znak pusty)Ctrl+TAlt + 020
1521F12Ctrl+UAlt + 021
1622F1Ctrl+VAlt + 022
1723F2Ctrl+WAlt + 023
1824F3Ctrl+XAlt + 024
1925F4Ctrl+YAlt + 025
1A26F5Ctrl+ZAlt + 026
1B27F6Ctrl+[Alt + 027
1C28F7Ctrl+\Alt + 028
1D29F8Ctrl+]Alt + 029
1E30F9Ctrl+^Alt + 030
1F31F10Ctrl+_Alt + 031

Znaki drukowalne​

Space: Code: Space

!: Code: !

": Code: "

#: Code: #

$: Code: $

%: Code: %

&: Code: &

': Code: '

(: Code: (

): Code: )

*: Code: *

+: Code: +

,: Code: ,

-: Code: -

.: Code: .

/: Code: /

0: Code: 0

1: Code: 1

2: Code: 2

3: Code: 3

4: Code: 4

5: Code: 5

6: Code: 6

7: Code: 7

8: Code: 8

9: Code: 9

:: Code: :

;: Code: ;

<: Code: <

=: Code: =

>: Code: >

?: Code: ?

@: Code: @

A: Code: A

B: Code: B

C: Code: C

D: Code: D

E: Code: E

F: Code: F

G: Code: G

H: Code: H

I: Code: I

J: Code: J

K: Code: K

L: Code: L

M: Code: M

N: Code: N

O: Code: O

P: Code: P

Q: Code: Q

R: Code: R

S: Code: S

T: Code: T

U: Code: U

V: Code: V

W: Code: W

X: Code: X

Y: Code: Y

Z: Code: Z

[: Code: [

\: Code: \

]: Code: ]

^: Code: ^

_: Code: _

`: Code: `

A: Code: A

B: Code: B

C: Code: C

D: Code: D

E: Code: E

F: Code: F

G: Code: G

H: Code: H

I: Code: I

J: Code: J

K: Code: K

L: Code: L

M: Code: M

N: Code: N

O: Code: O

P: Code: P

Q: Code: Q

R: Code: R

S: Code: S

T: Code: T

U: Code: U

V: Code: V

W: Code: W

X: Code: X

Y: Code: Y

Z: Code: Z

{: Code: {

|: Code: |

}: Code: }

~: Code: ~

Delete: Code: Delete

Klawisze funkcyjne​

notatka

Instrukcja dostawcy nie zawiera działających kodów dla F2 i F10 (wydrukowane symbole kodują inne wartości), dlatego nie zostały tu uwzględnione.

Insert: Code: Insert

Delete: Code: Delete

Home: Code: Home

End: Code: End

Strzałka w górę: Code: Strzałka w górę

Strzałka w dół: Code: Strzałka w dół

Strzałka w lewo: Code: Strzałka w lewo

Strzałka w prawo: Code: Strzałka w prawo

Shift: Code: Shift

ESC: Code: ESC

Page Up: Code: Page Up

Page Down: Code: Page Down

F1: Code: F1

F3: Code: F3

F4: Code: F4

F5: Code: F5

F6: Code: F6

F7: Code: F7

F8: Code: F8

F9: Code: F9

F11: Code: F11

F12: Code: F12

Tablice znaków​

Użyj tych tablic, aby znaleźć wartości szesnastkowe dla kodów numerycznych podczas dodawania prefiksów i sufiksów w sekcji „Edycja danych”.

Znaki sterujące 00H–1FH​

HexKodConfig0 / Config3 (domyślnie)Config1 / Config4Config2 / Config5 (Windows)
00HNULNULCtrl+@ALT+000
01HSOHNULCtrl+AALT+001
02HSTXNULCtrl+BALT+002
03HETXNULCtrl+CALT+003
04HEOTNULCtrl+DALT+004
05HENQNULCtrl+EALT+005
06HACKNULCtrl+FALT+006
07HBELNULCtrl+GALT+007
08HBSBackspaceCtrl+HALT+008
09HHTTABTAB / Ctrl+IALT+009
0AHLFNUL / k:enterCtrl+JALT+010
0BHVTTABCtrl+KALT+011
0CHFFNULCtrl+LALT+012
0DHCREnterEnter / Ctrl+MEnter / ALT+013
0EHSONULCtrl+NALT+014
0FHSINULCtrl+OALT+015
10HDLENULCtrl+PALT+016
11HDC1NULCtrl+QALT+017
12HDC2NULCtrl+RALT+018
13HDC3NULCtrl+SALT+019
14HDC4NULCtrl+TALT+020
15HNAKNULCtrl+UALT+021
16HSYNNULCtrl+VALT+022
17HETBNULCtrl+WALT+023
18HCANNULCtrl+XALT+024
19HEMNULCtrl+YALT+025
1AHSUBNULCtrl+ZALT+026
1BHESCESCCtrl+[ALT+027
1CHFSNULCtrl+\ALT+028
1DHGSNULCtrl+]ALT+029
1EHRSNULCtrl+^ALT+030
1FHUSNULCtrl+-ALT+031
notatka

W systemie macOS klawisz Ctrl odpowiada klawiszowi Command.

Znaki ASCII 20H–7FH​

HexZnakHexZnakHexZnakHexZnak
20HSpacja38H850HP68Hh
21H!39H951HQ69Hi
22H"3AH:52HR6AHj
23H#3BH;53HS6BHk
24H$3CH<54HT6CHl
25H%3DH=55HU6DHm
26H&3EH>56HV6EHn
27H'3FH?57HW6FHo
28H(40H@58HX70Hp
29H)41HA59HY71Hq
2AH*42HB5AHZ72Hr
2BH+43HC5BH[73Hs
2CH,44HD5CH\74Ht
2DH-45HE5DH]75Hu
2EH.46HF5EH^76Hv
2FH/47HG5FH_77Hw
30H048HH60H`78Hx
31H149HI61Ha79Hy
32H24AHJ62Hb7AHz
33H34BHK63Hc7BH{
34H44CHL64Hd7CH|
35H54DHM65He7DH}
36H64EHN66Hf7EH~
37H74FHO67Hg7FHDelete

Klawisze funkcyjne i modyfikatory 80H–9DH​

HexKlawiszHexKlawisz
80HF18FHDelete
81HF290HEnd
82HF391HPage Down
83HF492HStrzałka w prawo
84HF593HStrzałka w lewo
85HF694HStrzałka w dół
86HF795HStrzałka w górę
87HF896HPrint Screen
88HF997HCtrl
89HF1098HShift
8AHF1199HLewy Alt
8BHF129AHPrawy Alt
8CHInsert9BHOpóźnienie 1 s
8DHHome9CHWin / GUI
8EHPage Up9DHNaciśnięcie klawisza
notatka

Gdy Ctrl, Shift, Alt lub GUI jest ustawiony jako prefiks lub sufiks, jest wysyłany w kombinacji z następnym znakiem (nieobsługiwane w układach ALT i tajskim). Znak następujący po Naciśnięciu klawisza jest wysyłany bezpośrednio jako wartość klawisza.

Najczęściej zadawane pytania​

Jak podłączyć HD9500 do komputera?
Podłącz kabel USB (tryb klawiatury USB jest domyślny) albo podłącz odbiornik 2,4 GHz do komputera i zeskanuj kod parowania 2.4G, albo zeskanuj „Tryb transmisji Bluetooth” i sparuj czytnik w ustawieniach Bluetooth hosta. W trybie Bluetooth niebieska dioda LED świeci lub miga.
Czytnik odczytuje kody, ale na ekranie nic się nie pojawia — co sprawdzić?
Sprawdź, czy odbiornik jest podłączony i sparowany (zeskanuj ponownie kod parowania jeden do jednego), czy czytnik nie jest w trybie pamięci (zeskanuj „Tryb normalny”) i czy układ klawiatury odpowiada językowi hosta. W trybie pamięci kody są przechowywane w pamięci — zeskanuj „Wyślij dane z pamięci”, aby je wysłać.
Czy mogę skanować poza zasięgiem odbiornika?
Tak. Przełącz czytnik w tryb pamięci: kody są zapisywane w jego pamięci, a „Wyślij dane z pamięci” wysyła je do hosta po przywróceniu połączenia. Przy włączonym automatycznym zapisie kody, których nie udało się przesłać, są zapisywane automatycznie.
Dlaczego czytnik ignoruje kody Data Matrix z sekcji „Ustawienia silnika skanującego”?
Te kody należy skanować w sekwencji: najpierw „Rozpocznij konfigurację”, następnie kod ustawienia, a potem „Zakończ konfigurację”. Kody Code 128 w pozostałych sekcjach działają natychmiast, bez trybu konfiguracji.
Jak dodać klawisz Enter po każdym kodzie kreskowym?
Zeskanuj „Powrót karetki (CR)” w sekcji „Znak końca (terminator)”. Alternatywnie użyj kodów „Znak końca silnika” lub dodaj sufiks za pomocą „Dodaj sufiks” i kodów numerycznych 0, D.
Jak przywrócić ustawienia fabryczne?
Zeskanuj „Ustaw ustawienia fabryczne” w sekcji „Ustawienia systemowe”. Jeśli zapisano własne ustawienia domyślne, „Przywróć własne ustawienia domyślne” przywraca zamiast tego te ustawienia.
