Uchwyt na monitor i laptop na jednym słupie, SolidHand-AL01M01

GTIN: 5907614666729 · SKU: SolidHand-AL01M01

SolidHand-AL01M01 trzyma jeden monitor od 17 do 32 cali, do 9 kg, i jeden laptop od 10 do 15,6 cala, do 4 kg, na jednym słupie zamocowanym do biurka. Monitor wisi na ramieniu z trzema przegubami zakończonym płytą VESA, laptop leży na perforowanej półce niesionej przez drugie, niższe ramię. Oba ramiona zaciskają się na słupie, więc każde urządzenie ustawiasz na własnej wysokości, a blat pod spodem zostaje wolny.

Spis treści​

Specyfikacja​

  • Kolor: czarny matowy
  • Materiał: stal, tworzywo sztuczne
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 1
  • Liczba laptopów: 1
  • Przekątna monitora: 17–32"
  • Waga monitora: do 9 kg
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Rozmiar laptopa: 10–15,6"
  • Waga laptopa: do 4 kg
  • Półka na laptopa: 300 × 280 mm, boczne uchwyty z regulacją 240–420 mm
  • Obrót ramienia: ±90° w każdym z trzech przegubów
  • Obrót monitora (pivot): ±180°
  • Pochylenie monitora: +45° / −45°
  • Maksymalny wysięg ramienia: 376 mm
  • Słup: Ø35 mm, 407 mm nad blatem
  • Regulacja wysokości: manualna — każde ramię zaciska się na słupie na wybranej wysokości
  • Mocowanie: zacisk do biurka (blat 10–85 mm) lub przez otwór w blacie (blat 10–40 mm)
  • Wbudowane porty USB: brak
  • Wymiary uchwytu: 959 × 319 × 561 mm
  • Wymiary opakowania: 440 × 290 × 120 mm
  • Waga produktu: 4,86 kg
  • Waga z opakowaniem: 5,6 kg
  • Certyfikaty: RoHS, REACH

Zawartość zestawu​

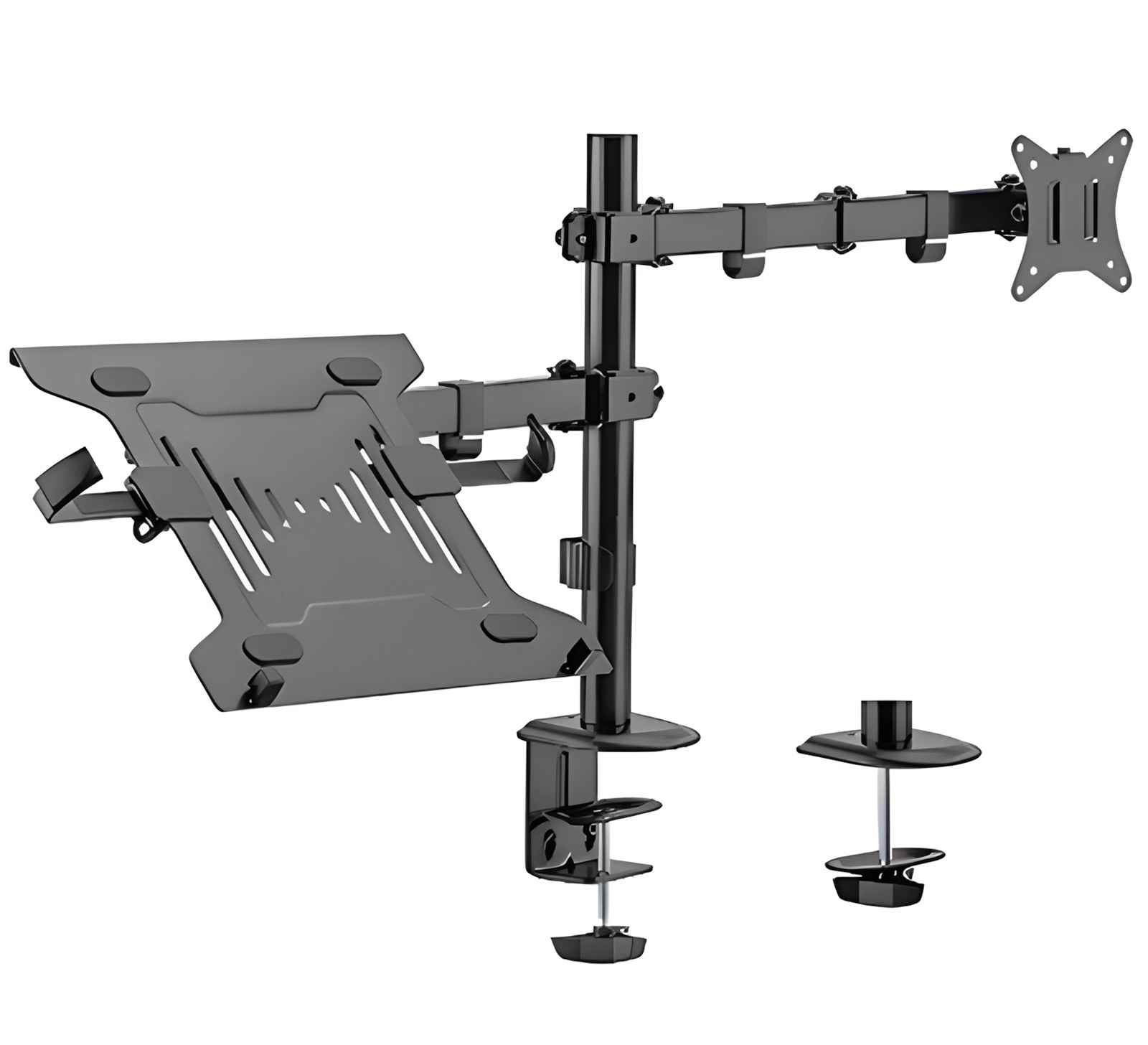

Uchwyt na monitor i laptop SolidHand-AL01M01: słup z ramieniem na monitor, niższe ramię z półką na laptopa, zacisk do biurka i podstawa do montażu przez otwór

W pudełku jest kompletny uchwyt i osprzęt do obu urządzeń:

  • Uchwyt — podstawa z zaciskiem i mocowaniem przez otwór, słup, ramię na monitor z płytą VESA oraz niższe ramię z półką na laptopa
  • Śruby i podkładki montażowe
  • Instrukcja montażu

Zanim zaczniesz​

Montaż zajmuje około dwudziestu minut. Przygotuj:

  • Drugą osobę — zawieszenie monitora na ramieniu to praca dla dwóch osób
  • Wkrętak do śrub monitora
  • Do montażu przez otwór w blacie bez gotowego otworu: wiertarkę
  • Sprawdzenie, czy monitor ma 17–32" i waży do 9 kg oraz ma otwory VESA 75 × 75 lub 100 × 100, a laptop ma 10–15,6" i waży do 4 kg
  • Sprawdzenie blatu — 10–85 mm grubości dla zacisku, 10–40 mm dla montażu przez otwór, i na tyle solidnego, żeby uniósł uchwyt z obydwoma urządzeniami
uwaga

Zanim zaczniesz, sprawdź, czy dostałeś wszystkie wymienione wyżej części. Jeśli czegoś brakuje albo coś jest uszkodzone, skontaktuj się z nami przed montażem uchwytu.

Montaż​

Krok 1 — Zamocuj podstawę do biurka​

Podstawę mocuje się na dwa sposoby, osprzęt do obu jest w zestawie. Zacisk wymaga wolnej krawędzi biurka i nie zostawia śladu, montaż przez otwór wymaga otworu w blacie i pozwala postawić podstawę równo z nim.

Montaż na zacisk

  1. Nałóż podstawę na krawędź biurka — talerz na wierzchu blatu, szczęka pod spodem.
  2. Dokręć śrubę zacisku od dołu do spodu blatu. Blat może mieć od 10 do 85 mm grubości.
  3. Zanim dokręcisz do końca, sprawdź, czy podstawa przylega płasko, a słup stoi pionowo.

Montaż przez otwór w blacie

  1. Blat może mieć od 10 do 40 mm grubości. Jeśli nie ma otworu, wywierć go w miejscu, w którym ma stanąć słup.
  2. Postaw podstawę na blacie i przeprowadź gwintowany trzpień w dół przez otwór.
  3. Pod blatem nałóż na trzpień płytkę i nakrętkę, po czym dokręć.

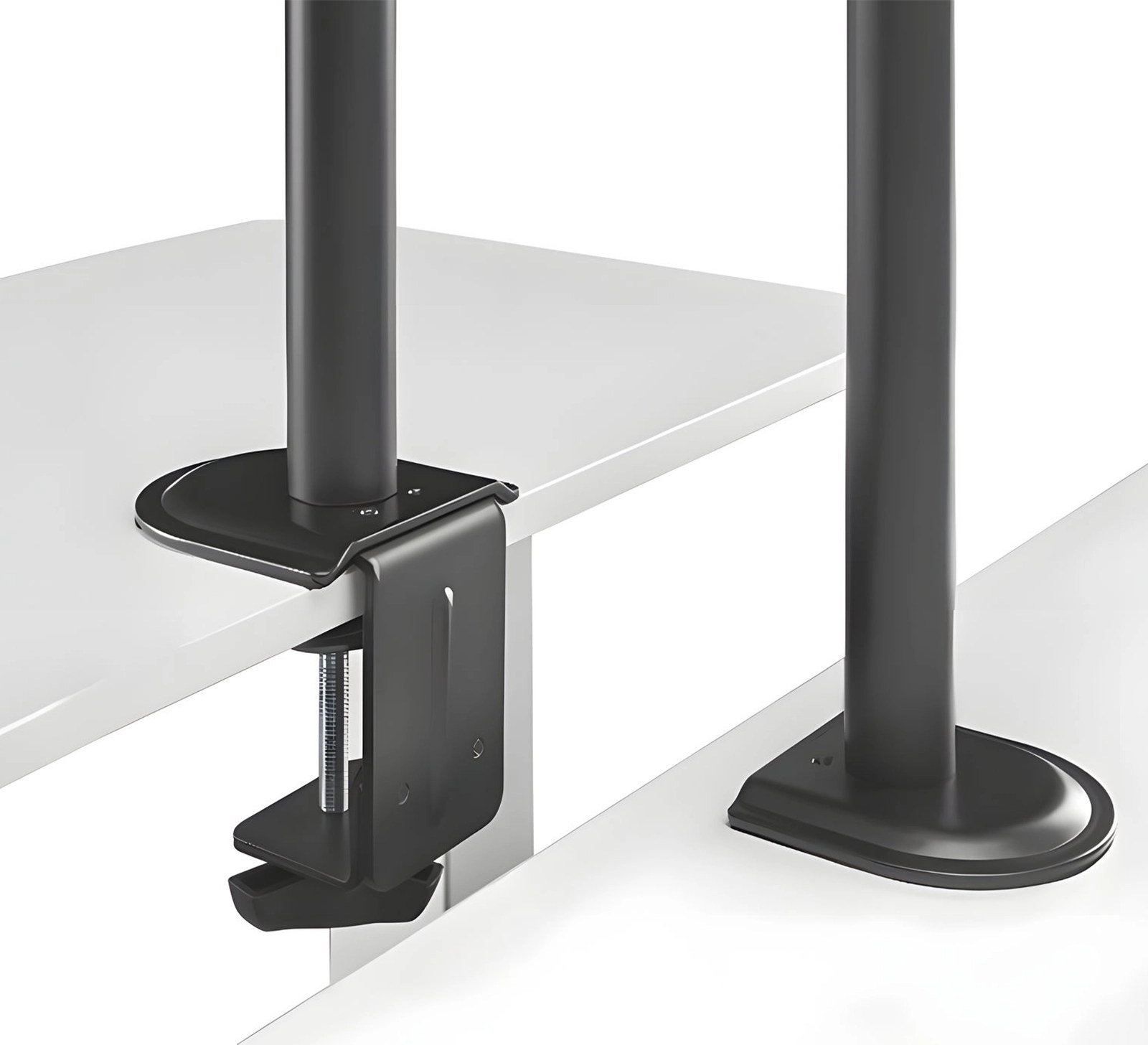

Dwa sposoby mocowania podstawy: zacisk na krawędzi biurka i mocowanie przez otwór wywiercony w blacie

Krok 2 — Ustaw słup i oba ramiona​

  1. Osadź słup w podstawie i dokręć.
  2. Nasuń obejmę ramienia na monitor na słup na wybranej wysokości i dokręć śruby obejmy.
  3. Nasuń obejmę niższego ramienia — tego z półką na laptopa — poniżej i dokręć tak samo.
  4. Zostaw między ramionami tyle miejsca, żeby zmieścił się otwarty ekran laptopa; sprawdź to jeszcze raz, gdy laptop będzie już na półce.
notatka

W tym uchwycie nie ma sprężyny gazowej. Wysokość roboczą każdego ramienia ustawia się raz, śrubami obejmy, a zmienia później, luzując te same śruby — nie przez popychanie ekranu w górę i w dół.

Krok 3 — Zawieś monitor​

  1. Wkręć dołączone śruby z podkładkami w otwory VESA z tyłu monitora. Płyta na ramieniu pasuje zarówno do rozstawu 75 × 75 mm, jak i 100 × 100 mm.
  2. Gdy druga osoba trzyma monitor, przyłóż go do płyty VESA na końcu górnego ramienia i dokręć śruby. Nie dokręcaj ich nadmiernie.
  3. Zanim puścisz monitor, sprawdź, czy trzyma się na wszystkich czterech punktach.
uwaga

Nie puszczaj ekranu, dopóki wszystkie cztery śruby nie usiądą i nie zostaną dokręcone. Monitor, który spadnie z ramienia, niszczy i ekran, i uchwyt.

Krok 4 — Zamontuj półkę i połóż laptop​

  1. Przykręć półkę dołączonymi śrubami do płyty VESA na końcu niższego ramienia.
  2. Ustaw dwa boczne uchwyty na szerokość swojego laptopa — przesuwają się w zakresie od 240 do 420 mm.
  3. Połóż laptop na półce, dosuń go do tylnego oporu i oprzyj krawędź o przednią listwę.
  4. Otwórz laptop i sprawdź, czy jego ekran nie zahacza o ramię monitora w całym zakresie ruchu obu ramion.

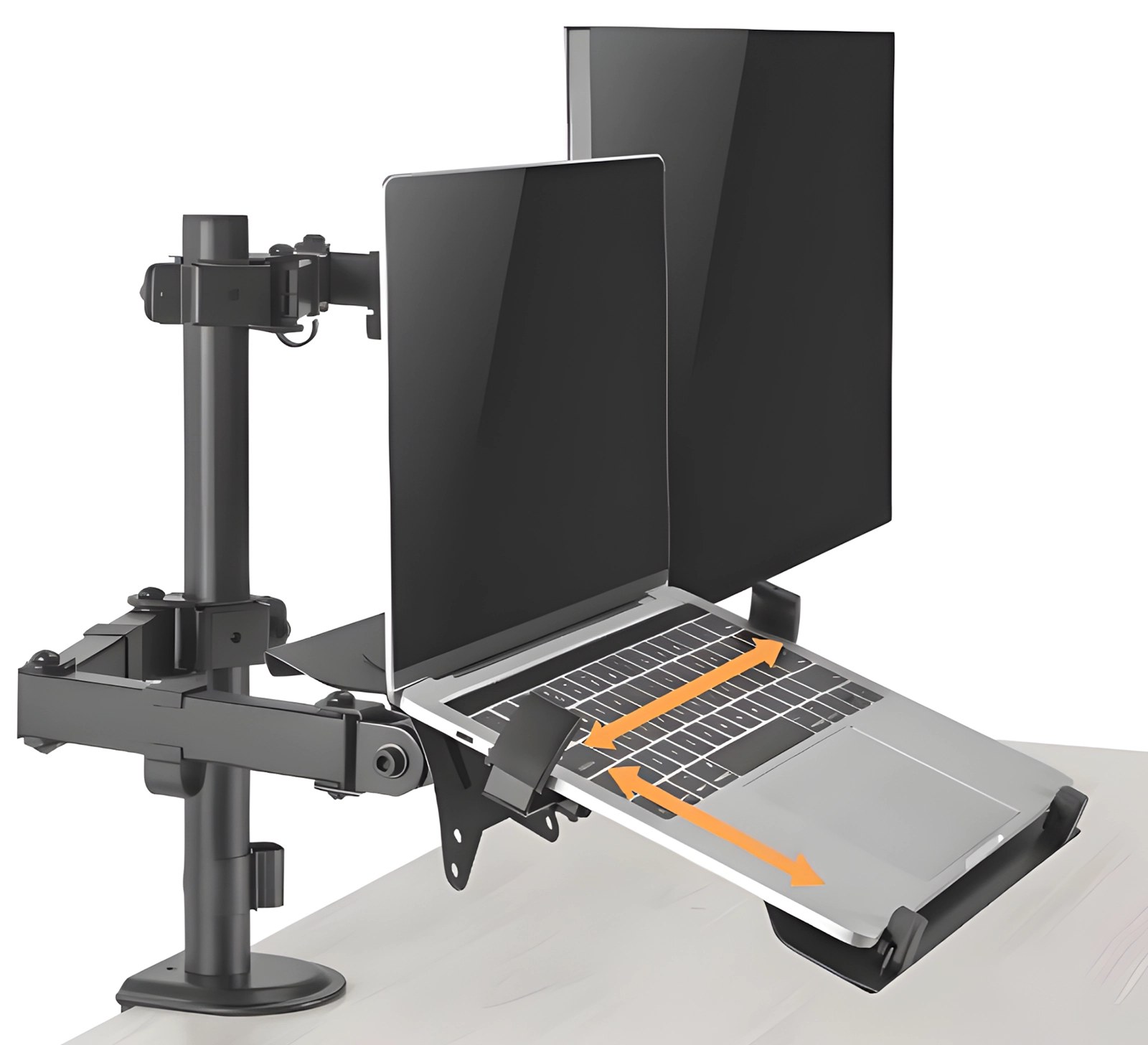

Laptop na perforowanej półce z dwoma bocznymi uchwytami ustawionymi na szerokość laptopa

Krok 5 — Poprowadź kable i ustaw pozycję​

  1. Ułóż kable monitora i laptopa wzdłuż ramion i wepnij je w uchwyty na ramionach i na słupie.
  2. Zostaw zapas na pełny obrót obu ramion — napięty kabel ciągnie za gniazda przy każdym ruchu ekranu.
  3. Ustaw wysokość, wysięg i kąt obu ekranów, a potem jeszcze raz przejedź cały zakres ruchu.

Wymiary i zakresy regulacji​

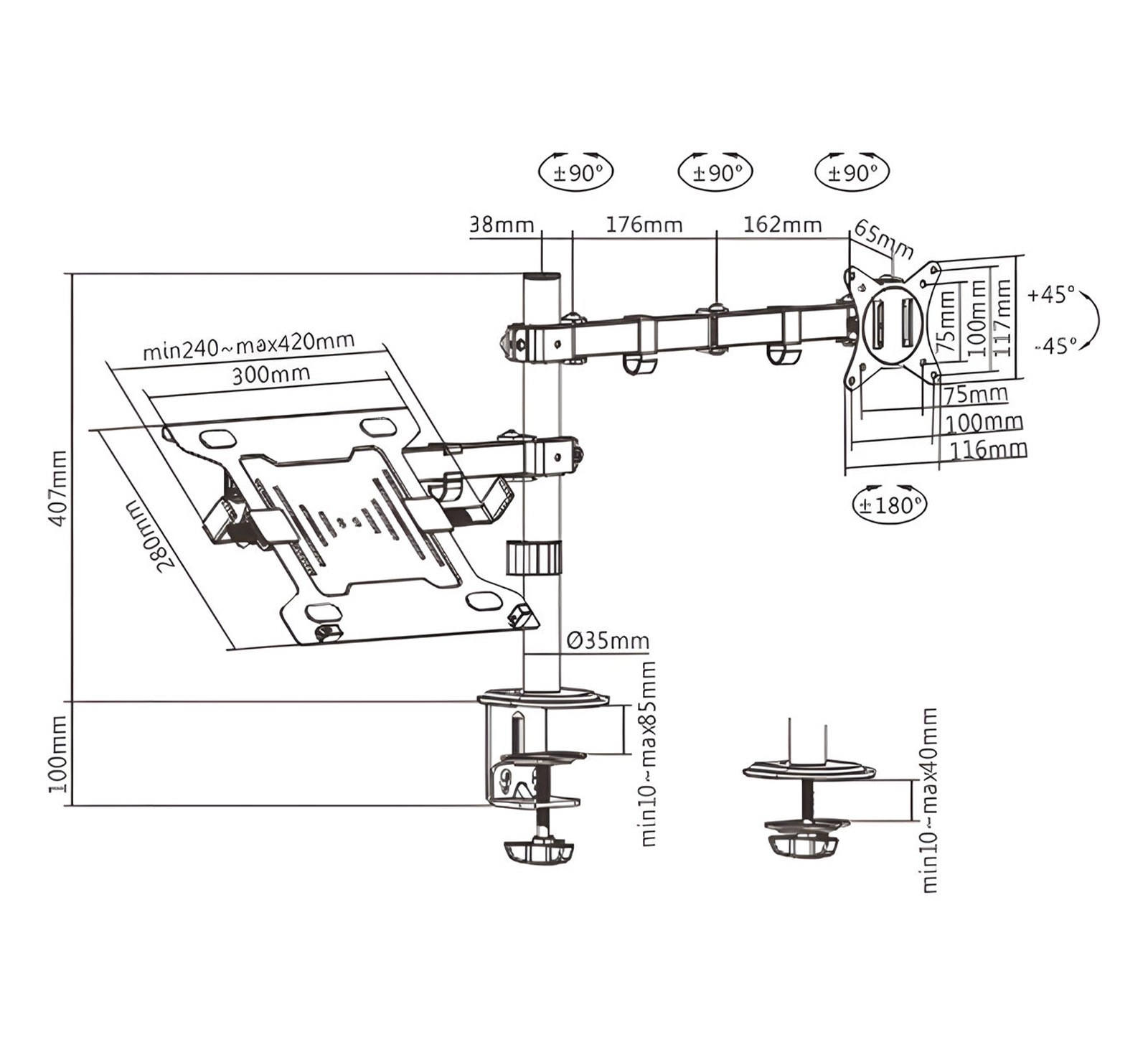

Rysunek wymiarowy SolidHand-AL01M01 z odcinkami ramienia, zakresami regulacji, półką na laptopa i dwoma sposobami mocowania podstawy
  • Słup: Ø35 mm, 407 mm nad blatem
  • Ramię na monitor: 38 + 176 + 162 mm między przegubami i 65 mm do płyty VESA — maksymalny wysięg 376 mm
  • Obrót: ±90° w każdym z trzech przegubów ramienia
  • Obrót monitora (pivot): ±180°
  • Pochylenie monitora: +45° / −45°
  • Płyta VESA: 75 × 75 mm i 100 × 100 mm, wymiar zewnętrzny 116 × 117 mm
  • Półka na laptopa: 300 × 280 mm, boczne uchwyty 240–420 mm
  • Zacisk do biurka: blat 10–85 mm
  • Montaż przez otwór: blat 10–40 mm
  • Wymiary w pozycji roboczej: 959 × 319 × 561 mm

Praca z uchwytem​

Z ustawionymi ramionami uchwyt jest stanowiskiem dwuekranowym zajmującym miejsce jednego słupa:

  • Monitor pracuje jako ekran główny — górną krawędź ustaw mniej więcej na wysokości oczu, a odległość na wyciągnięcie ręki
  • Laptop pracuje obok jako drugi ekran, uniesiony nad blatem, z przewiewem pod półką
  • Oba ramiona odsuwasz na bok, gdy biurko jest potrzebne do czegoś innego, i wracasz nimi w to samo miejsce
  • Trzymaj się dopuszczalnych obciążeń: 9 kg na ramieniu monitora, 4 kg na półce
  • Na blacie stoi tylko podstawa, więc powierzchnia zostaje wolna na klawiaturę i dokumenty

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie albo nieprzestrzeganie którejkolwiek z tych zasad grozi poważnymi obrażeniami albo uszkodzeniem sprzętu.

  • Używanie uchwytu z obciążeniem większym niż dopuszczalne prowadzi do niestabilności i może spowodować obrażenia.
  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenie lub poważne obrażenia osobiste.
  • Używaj odpowiednich środków bezpieczeństwa i właściwych narzędzi. Produkt powinien być instalowany tylko przez profesjonalistów.
  • Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączną wagę sprzętu oraz wszystkich dołączonych elementów montażowych i komponentów.
  • Używaj dołączonych śrub montażowych i nie dokręcaj ich nadmiernie.
  • Produkt zawiera małe elementy, które po połknięciu mogą grozić zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku wewnętrznego. Używanie go na zewnątrz może prowadzić do awarii produktu i obrażeń osobistych.

Najczęściej zadawane pytania​

Jakie rozmiary i standardy monitorów są obsługiwane?
Monitory od 17 do 32 cali z otworami VESA 75 × 75 mm lub 100 × 100 mm z tyłu — to większość sprzedawanych dziś monitorów biurkowych.
Jakie są maksymalne udźwigi?
Ramię utrzymuje monitor o wadze do 9 kg, a półka na laptopa wytrzymuje obciążenie do 4 kg.
Jak zamontować stojak na biurku?
Na dwa sposoby, oba w zestawie: zaciskiem krawędziowym z dokręcaną śrubą, do blatu o grubości od 10 do 85 mm, albo przelotowo przez otwór w blacie, dla blatu 10–40 mm.
Jaki zakres ruchu zapewnia ramię?
Monitor obraca się o ±180° na płycie VESA i pochyla o +45° / −45°, a każdy z trzech przegubów ramienia obraca się o ±90°. Maksymalny wysięg od słupa to 376 mm.
Jakie laptopy zmieszczą się na półce?
Laptopy od 10 do 15,6 cala o wadze do 4 kg. Dwa boczne uchwyty przesuwają się w zakresie od 240 do 420 mm, więc półkę ustawia się na szerokość konkretnego laptopa.
Czy mogę zmienić wysokość po montażu?
Tak. Każde ramię trzyma się na słupie własnymi śrubami obejmy — poluzuj je, przesuń ramię na nową wysokość i dokręć ponownie. Nie ma tu sprężyny gazowej, więc wysokość ustawia się narzędziem, a nie ręką.

Do pobrania​

Instrukcje i karty katalogowe producenta w PDF, gdyby była potrzebna kopia offline. Wszystko, co w nich jest, znajdziesz też na tej stronie.
