Uchwyt biurkowy na dwa monitory na jednym słupie, SolidHand-AM02
GTIN: 5907614666644 · SKU: SolidHand-AM02
SolidHand-AM02 utrzymuje dwa monitory o przekątnej od 17 do 32 cali, każdy do 12 kg — to najwyższy udźwig wśród uchwytów biurkowych w ofercie. Oba ramiona osadzone są na jednym stalowym słupie o wysokości 405 mm, mocowanym do biurka zaciskiem albo przez otwór w blacie. Każde ramię jest łamane w kilku miejscach, więc ekran sięga do 380 mm od słupa, pochyla się o ±35° i obraca o ±90° na głowicy VESA.
Spis treści
Specyfikacja
- Kolor: czarny matowy
- Materiał: stal
- Wykończenie powierzchni: powłoka proszkowa
- Liczba monitorów: 2
- Przekątna monitora: 17–32 cale
- Standard VESA: 75 × 75 mm, 100 × 100 mm
- Waga jednego monitora: do 12 kg
- Zakres obrotu ramion: +180° ~ −180°
- Zakres obrotu monitora: +90° ~ −90°
- Zakres pochylenia monitora: +35° ~ −35°
- Maksymalny wysięg ramienia: 380 mm
- Wysokość słupa: 405 mm
- Średnica słupa: Ø 48 mm
- Grubość blatu: 10–88 mm przy zacisku, 10–75 mm przy przelotce
- Wymiary uchwytu: 874 × 136 × 556 mm
- Wymiary opakowania: 450 × 265 × 130 mm
- Waga uchwytu: 4,4 kg
- Waga z opakowaniem: 5,2 kg
Zawartość zestawu

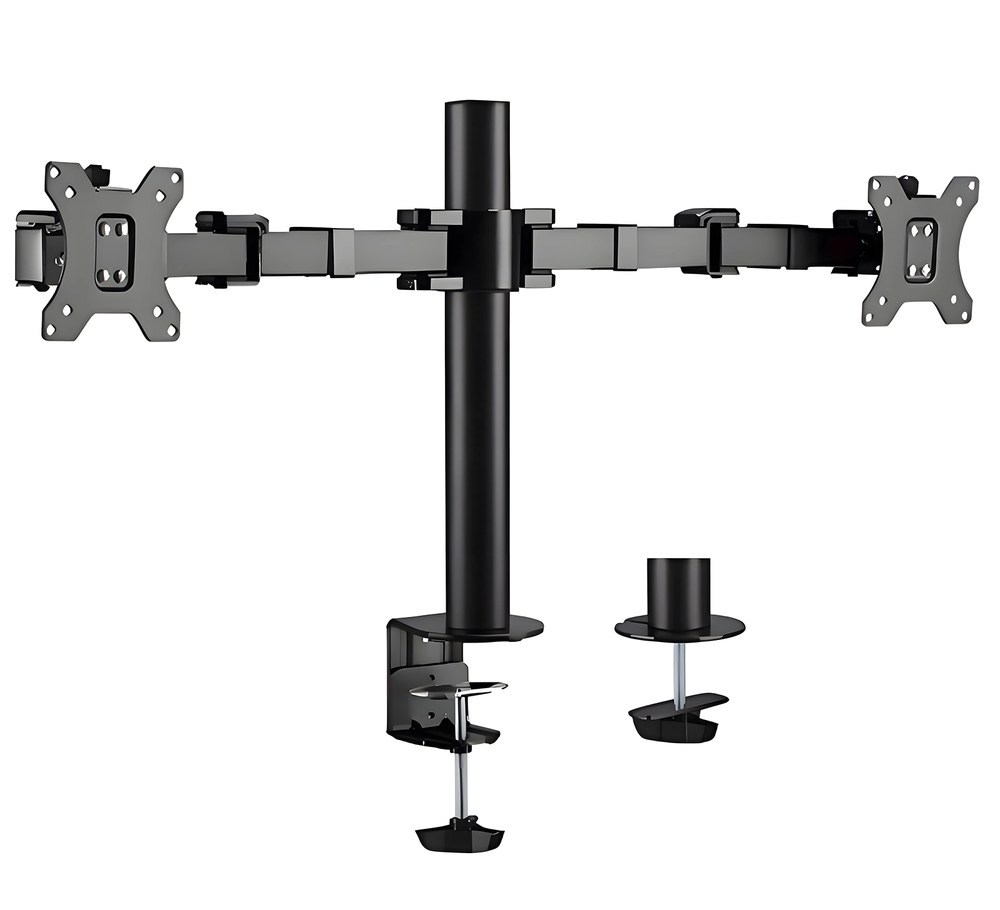

- Uchwyt na monitory — słup z podstawą, dwa łamane ramiona i dwie głowice VESA
- Zacisk do biurka i podstawa przelotkowa
- Śruby oraz podkładki montażowe
- Instrukcja obsługi
uwaga
Przed rozpoczęciem sprawdź, czy otrzymałeś wszystkie części. Jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami — nie używaj uszkodzonych ani wadliwych części.
Zanim zaczniesz
Montaż zajmuje około pół godziny. Przygotuj:
- Drugą osobę — zawieszenie monitora na ramieniu to praca dla dwóch osób, zwłaszcza przy 12 kg
- Wkrętak krzyżakowy do śrub monitora oraz klucz imbusowy do przegubów
- Przy zacisku: wolną krawędź biurka z blatem o grubości od 10 do 88 mm
- Przy przelotce: otwór w blacie o grubości od 10 do 75 mm albo istniejące przepustowe wycięcie na kable
- Sprawdzenie, czy każdy monitor waży nie więcej niż 12 kg i ma otwory VESA 75 × 75 lub 100 × 100
Zasady bezpieczeństwa
- Ostrożnie: używanie uchwytu z obciążeniem większym niż dopuszczalne prowadzi do niestabilności i może spowodować obrażenia.
- Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenie uchwytu lub poważne obrażenia.
- Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączną wagę sprzętu i wszystkich elementów montażowych.
- Używaj dołączonych śrub montażowych i nie dokręcaj ich nadmiernie — nadmierne dokręcanie może uszkodzić uchwyt lub monitor.
- Małe elementy: produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
- Użycie wewnętrzne: produkt jest przeznaczony wyłącznie do suchych pomieszczeń. Chroń go przed wodą, wilgocią i skrajnymi temperaturami — używanie na zewnątrz grozi awarią i obrażeniami.
- Nie stosuj dodatkowych narzędzi ani nie modyfikuj elementów, które nie są dołączone do zestawu.
- Zachowaj ostrożność przy dokręcaniu śrub narzędziem, aby nie uszkodzić uchwytu ani monitora.
Montaż
Krok 1 — Zamocuj słup do biurka
Słup można zamocować na dwa sposoby. Wybierz jeden przed rozpoczęciem.
Zacisk (blat 10–88 mm)
- Przyłóż podstawę słupa do krawędzi biurka tak, aby szczęka zacisku znalazła się pod blatem.
- Dokręcaj śrubę zacisku, aż jej stopka mocno dociśnie spód blatu.
- Sprawdź, czy słup stoi pionowo i czy podstawa nie przesuwa się po biurku.
Przelotka (blat 10–75 mm)
- Przełóż trzpień przelotki przez istniejące wycięcie na kable albo przez wywiercony otwór.
- Załóż od spodu płytkę dociskową i dokręć ją do blatu.
- Sprawdź, czy słup stoi pionowo, a podstawa przylega płasko.
Krok 2 — Załóż ramiona na słup
- Nasuń pierwsze ramię na słup od góry i ustaw je na potrzebnej wysokości.
- Nasuń drugie ramię i zostaw między nimi tyle miejsca, aby oba ekrany mogły się pochylać, nie stykając się.
- Dokręć obejmę każdego ramienia, aby trzymało zadaną wysokość.
wskazówka
Ustaw wysokość tak, aby górna krawędź każdego ekranu znalazła się mniej więcej na wysokości oczu, gdy monitory zawisną na ramionach. Oba ramiona obracają się wokół słupa o pełne ±180°, więc w razie potrzeby można je odsunąć na bok.
Krok 3 — Przykręć głowice VESA do monitorów
Połóż każdy monitor ekranem w dół na miękkiej, czystej powierzchni i dopasuj głowicę VESA do jego otworów montażowych — 75 × 75 mm lub 100 × 100 mm.
- Przykręć głowicę do tyłu monitora czterema śrubami z podkładkami z zestawu, dobierając długość do głębokości gwintów.
- Dokręć cztery śruby równomiernie i nie dokręcaj ich nadmiernie — gwint jest w obudowie monitora.
- Powtórz przy drugim monitorze.
Krok 4 — Zawieś monitory na ramionach
- Gdy druga osoba trzyma monitor, wepnij jego głowicę VESA w koniec ramienia.
- Zabezpiecz połączenie zgodnie z oznaczeniem na głowicy i nie puszczaj ekranu, dopóki nie jest utrzymany.
- Powtórz przy drugim monitorze na drugim ramieniu.
uwaga
Przy 12 kg na ekran to najcięższy uchwyt biurkowy w ofercie — nigdy nie puszczaj monitora, zanim jego połączenie nie zostanie zabezpieczone.
Krok 5 — Ustaw pozycję i poprowadź kable
- Ustaw każdy ekran w wybranej odległości i pod wybranym kątem: do 380 mm wysięgu, ±35° pochylenia i ±90° obrotu na głowicy VESA.
- Dokręć przeguby tak, aby każdy ekran trzymał zadaną pozycję, ale wciąż dawał się przestawić ręką.
- Ułóż kable zasilające i sygnałowe w uchwytach wzdłuż ramion i poprowadź je w dół do biurka.

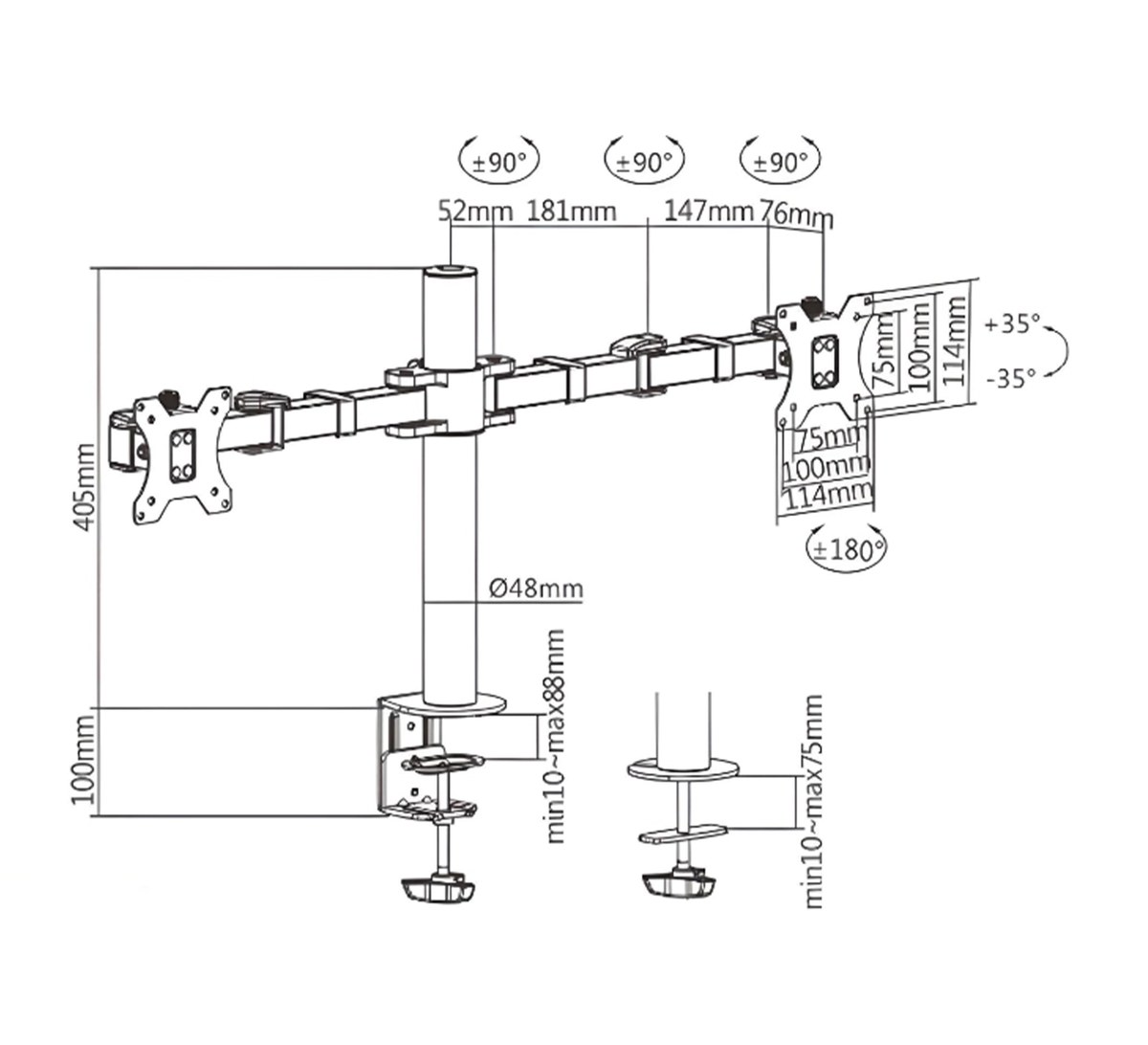

Wymiary i zakresy regulacji
- Słup — 405 mm wysokości, Ø 48 mm, plus 100 mm pod blatem przy podstawie
- Ramię — łamane w segmentach 52, 181, 147 i 76 mm, sięga do 380 mm od słupa

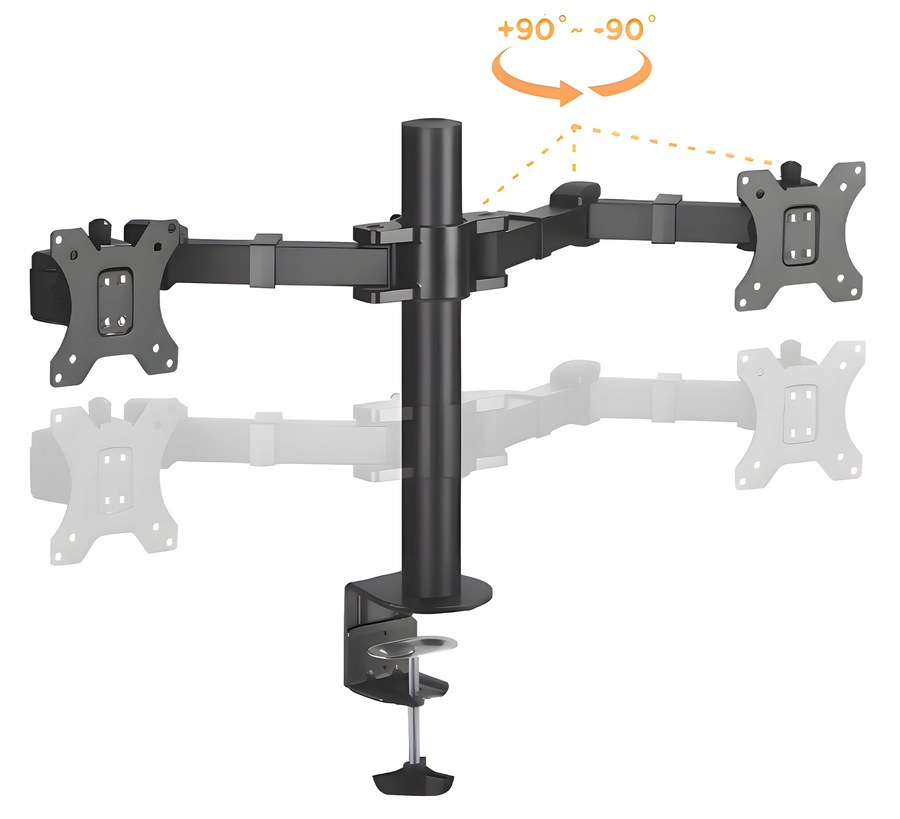

- Przeguby — każdy obraca się o ±90°, a całe ramię o ±180° wokół słupa
- Głowica VESA — rozstaw 75 × 75 mm i 100 × 100 mm, pochylenie ±35°
- Blat — od 10 do 88 mm przy zacisku, od 10 do 75 mm przy przelotce
Praca z uchwytem
Gdy ekrany wiszą na ramionach, a przeguby są wyregulowane, ustawia się je ręką:
- Wysięg — do 380 mm od słupa
- Obrót ramienia — ±180° wokół słupa, niezależnie dla każdego ramienia
- Obrót ekranu — ±90°, więc ekran można obrócić w stronę współpracownika albo ustawić pionowo

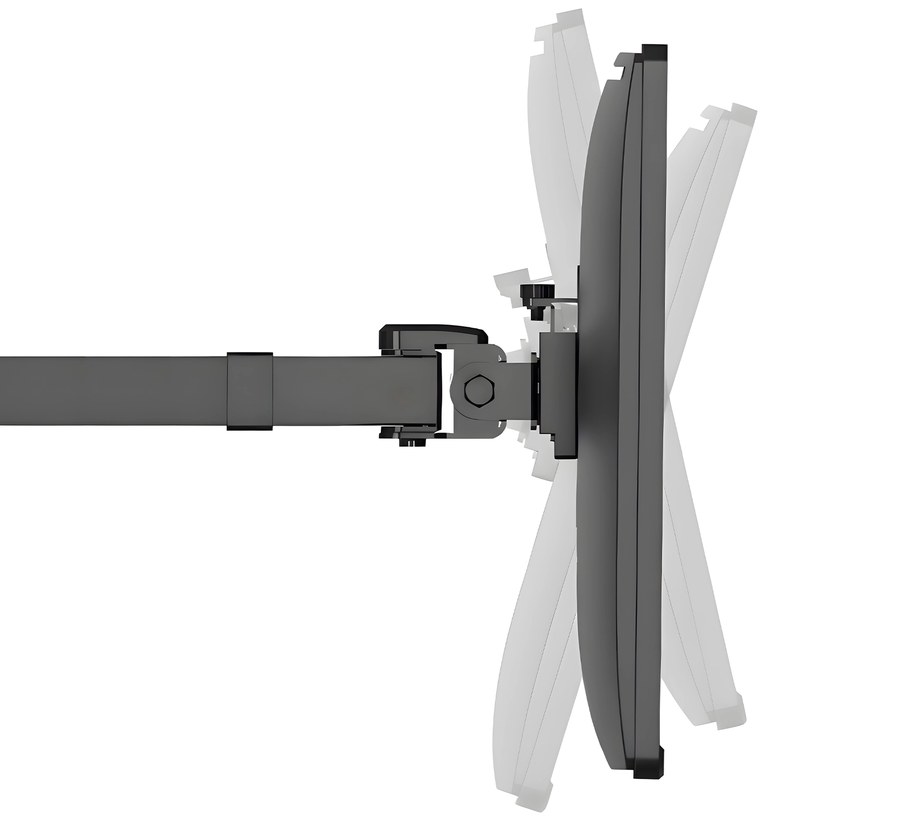

- Pochylenie ekranu — ±35°
- Wysokość — ustawiana na słupie po poluzowaniu obejmy każdego ramienia
Konserwacja i przechowywanie
- Sprawdzaj w regularnych odstępach — co najmniej raz na trzy miesiące — czy zacisk i śruby są nadal dokręcone.
- Przecieraj uchwyt miękką, suchą ściereczką. Nie używaj rozpuszczalników ani środków ściernych na powłoce proszkowej.
- Jeśli uchwyt nie będzie używany przez dłuższy czas, przechowuj go w suchym, chłodnym miejscu, z dala od wilgoci i źródeł ciepła.
Najczęściej zadawane pytania
Jakie monitory pasują do SolidHand-AM02?
Monitory z rozstawem otworów VESA 75 × 75 mm lub 100 × 100 mm, o przekątnej od 17 do 32 cali i wadze do 12 kg każdy — to wyższy udźwig niż w większości uchwytów biurkowych, więc mieszczą się także cięższe ekrany 32-calowe.
Jak gruby może być mój blat?
Do 88 mm przy zacisku albo od 10 do 75 mm przy montażu przez otwór w blacie. W zestawie są oba rozwiązania, więc możesz wybrać to, które pasuje do Twojego biurka.
Czy muszę wiercić otwór w biurku?
Nie. Zacisk chwyta wolną krawędź biurka bez wiercenia. Wersja przelotkowa przyda się, jeśli wolisz zamocować uchwyt z dala od krawędzi albo masz już w blacie wycięcie na kable.
Czy mogę zamontować monitory różnej wielkości?
Tak. Każde ramię reguluje się niezależnie i przyjmuje dowolny monitor w zakresie 17–32 cali i 12 kg z rozstawem VESA 75 × 75 lub 100 × 100, więc dwa różne ekrany można połączyć.

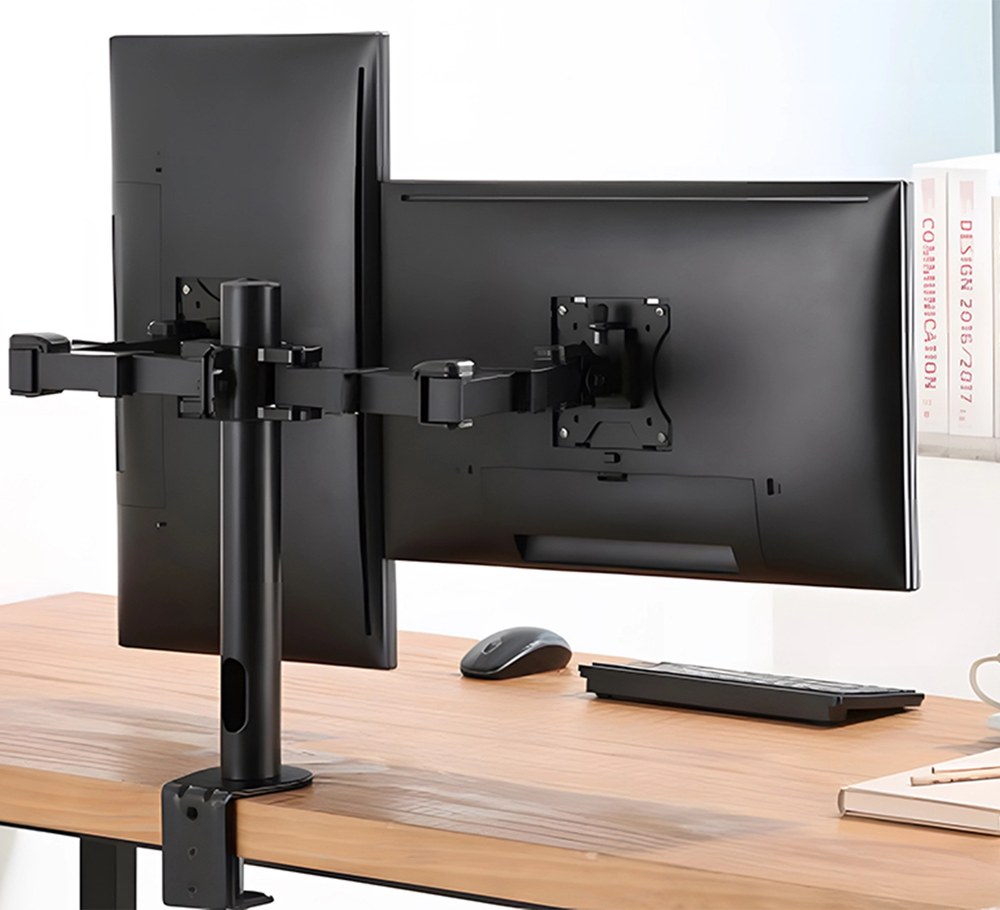

Czy mogę obrócić monitor do pionu?
Głowica VESA obraca się o ±90°, więc ekran można ustawić pionowo albo obrócić w stronę osoby siedzącej obok. Przed puszczeniem sprawdź, czy obrócony ekran nie zahacza o sąsiedni.
