Stojak na 3 monitory ze sprężyną mechaniczną, SolidHand-AS03

GTIN: 5907614666668 · SKU: SolidHand-AS03

SolidHand-AS03 utrzymuje trzy monitory o przekątnej od 17 do 27 cali i wadze do 7 kg każdy na jednej kolumnie zamocowanej do biurka. Dwa z nich wiszą na ramionach ze sprężyną mechaniczną, które unoszą się i opadają pod lekkim naciskiem i sięgają do 703 mm od kolumny; trzeci osadzony jest pomiędzy nimi na głowicy zamocowanej wprost na kolumnie o wysokości 433 mm. Każdy ekran pochyla się o ±35°, obraca na boki i przekręca o 90° do pionu, a przewody biegną wewnątrz ramion.

Spis treści​

Specyfikacja​

  • Kolor: czarny matowy
  • Materiał wykonania: aluminium, stal, plastik
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 3
  • Przekątna monitora: 17–27 cali
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Waga monitora: do 7 kg na ramię
  • Regulacja wysokości: wspomagana sprężyną mechaniczną
  • Zakres obrotu ramion: +180° ~ −180° w przegubach (±135° przy kolumnie)
  • Zakres obrotu monitora: +90° ~ −90°
  • Zakres pochylenia monitora: +35° ~ −35°
  • Maks. wysięg ramienia: 703 mm
  • Wysokość słupa: 433 mm
  • Wysokość głowicy VESA nad blatem: 123–407 mm
  • Montaż: zacisk do blatu o grubości 10–85 mm lub przez otwór w blacie o grubości 10–40 mm (otwór Ø10–60 mm)
  • Wbudowane porty USB: brak
  • Wymiary uchwytu: 1418 × 161 × 564 mm
  • Wymiary opakowania: 440 × 360 × 160 mm
  • Waga z opakowaniem: 7,3 kg

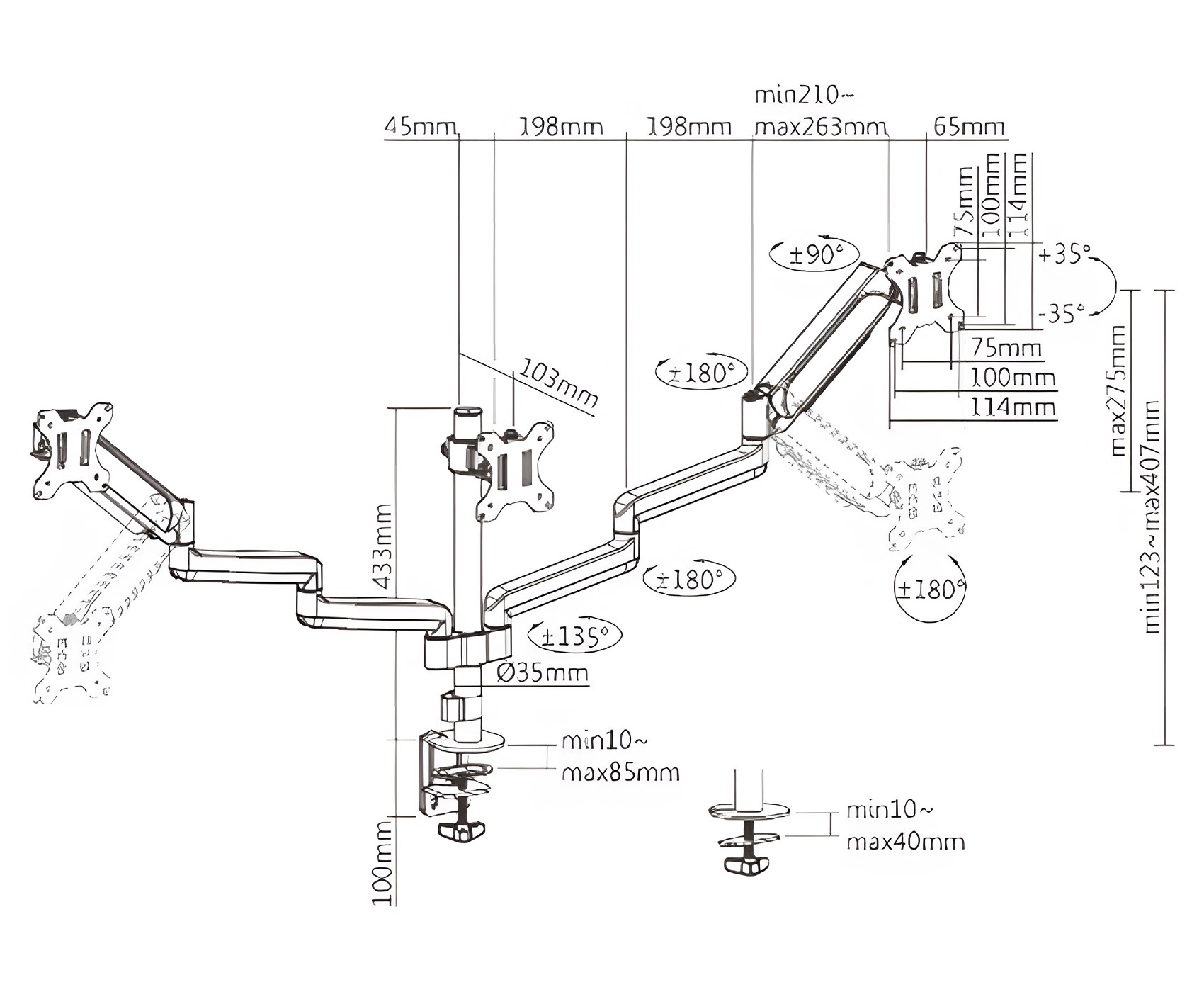

Rysunek techniczny stojaka SolidHand-AS03 z wymiarami: wysokość kolumny 433 mm, segmenty ramienia 198 + 198 + 210–263 mm, głowica VESA 123–407 mm nad blatem, pochylenie ±35°, obrót ramion ±135° i ±180°, pivot ±90°, zacisk na blat 10–85 mm i przelotka 10–40 mm

Zawartość zestawu​

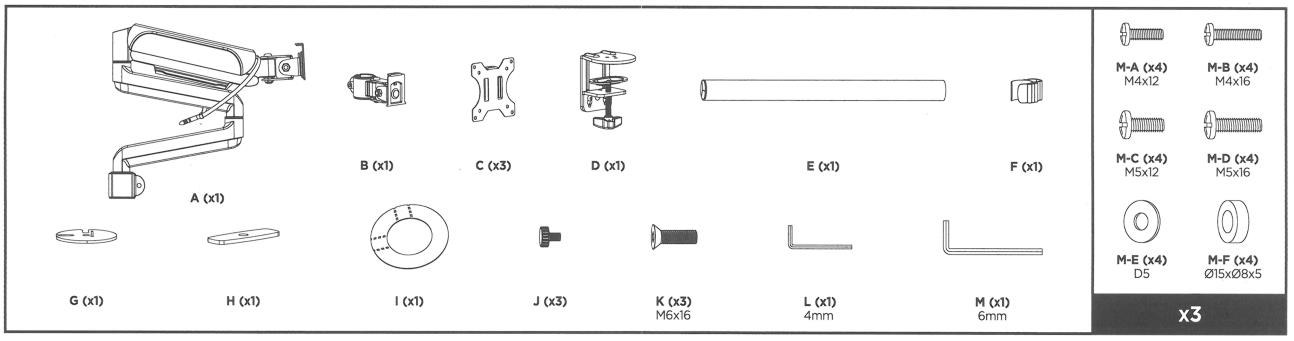

Zawartość zestawu SolidHand-AS03: zespół ramion sprężynowych, głowica na kolumnę, trzy płytki VESA, zacisk do blatu, kolumna, zaślepka, podkładki do montażu przez otwór, śruby, dwa klucze imbusowe i trzy komplety śrub do monitorów
  • A — zespół ramion sprężynowych do dwóch bocznych monitorów (× 1)
  • B — głowica z mocowaniem VESA do monitora środkowego (× 1)
  • C — płytka VESA (× 3)
  • D — zacisk do blatu, dostarczony w całości (× 1)
  • E — kolumna (× 1)
  • F — zaślepka kolumny (× 1)
  • G — podkładka do montażu przez otwór (× 1)
  • H — płytka dociskowa pod blat (× 1)
  • I — pierścień dystansowy (× 1)
  • J — śruba blokująca monitor (× 3)
  • K — śruba M6 × 16 (× 3)
  • L — klucz imbusowy 4 mm (× 1)
  • M — klucz imbusowy 6 mm (× 1)
  • M-A — śruba do monitora M4 × 12 (× 4)
  • M-B — śruba do monitora M4 × 16 (× 4)
  • M-C — śruba do monitora M5 × 12 (× 4)
  • M-D — śruba do monitora M5 × 16 (× 4)
  • M-E — podkładka D5 (× 4)
  • M-F — tuleja dystansowa Ø15 × Ø8 × 5 (× 4)

Śruby do monitorów M-A–M-F są w zestawie w trzech kompletach — po jednym na każdy monitor. Zacisk (D) jest dostarczany w całości i w kroku 1 rozkłada się go na płytę górną (D1) i korpus zacisku (D2); przy montażu przez otwór z korpusu powstaje w kroku 2 śruba przelotowa (D3).

Zanim zaczniesz​

Montaż zajmuje około czterdziestu minut. Przygotuj:

  • Drugą osobę do pomocy — uwolnienie ramion sprężynowych i wieszanie monitorów wykonuje się we dwie osoby
  • Wkrętak krzyżakowy i nożyczki; oba klucze imbusowe (4 mm i 6 mm) są w zestawie
  • Przy montażu przez otwór w blacie bez otworu: wiertarkę z wiertłem Ø10 mm (3/8")
  • Sprawdzenie, czy każdy monitor waży nie więcej niż 7 kg i ma otwory VESA 75 × 75 lub 100 × 100 oraz czy biurko utrzyma stojak z trzema ekranami
uwaga

Zanim zaczniesz, sprawdź, czy w zestawie są wszystkie wymienione części. Jeśli czegoś brakuje albo coś jest uszkodzone, skontaktuj się z nami przed montażem.

Montaż​

Krok 1 — Rozłóż zacisk​

  1. Zacisk (D) jest dostarczony w całości. Odkręć jego śrubę kluczem imbusowym 4 mm (L).
  2. Oddziel płytę górną (D1) od korpusu zacisku (D2) — rysunek pokazuje obie części.

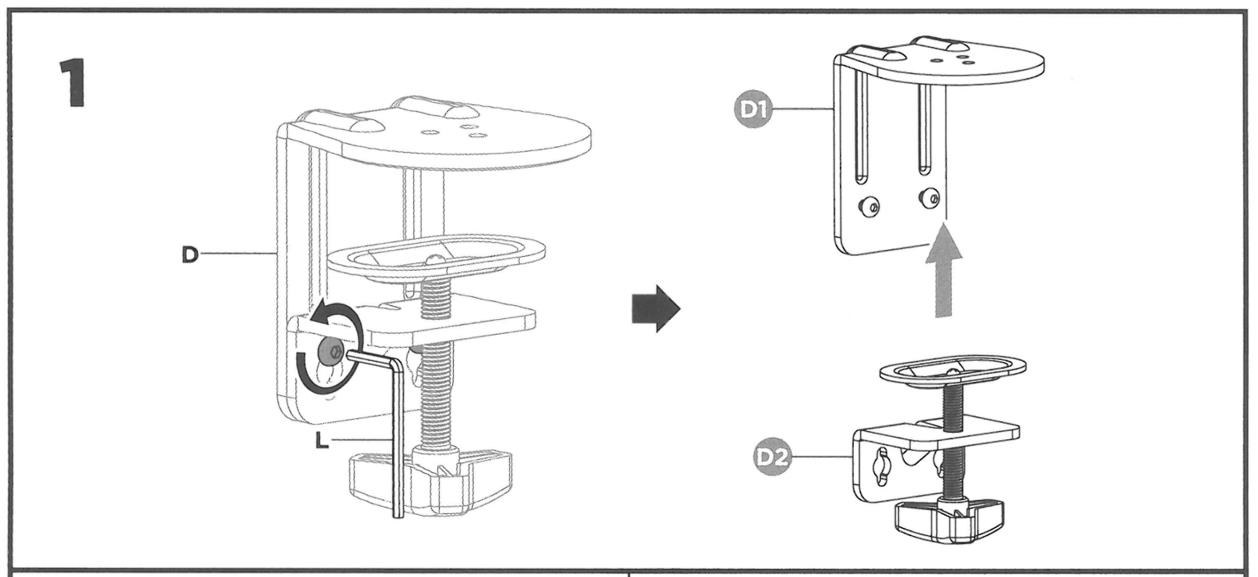

Krok 1: zacisk do blatu D rozłożony kluczem imbusowym 4 mm (L) na płytę górną D1 i korpus zacisku D2

Krok 2 — Zamocuj kolumnę do biurka​

Kolumnę mocuje się na jeden z dwóch sposobów. Zacisk wymaga wolnej krawędzi blatu i nie zostawia śladów; montaż przez otwór wymaga otworu w blacie i daje zabudowę licującą z blatem.

Montaż zaciskiem (blat 10–85 mm)

  1. Przykręć płytę górną (D1) do spodu kolumny (E) dwiema śrubami M6 × 16 (K), używając klucza imbusowego 4 mm (L).
  2. Połóż na płycie pierścień dystansowy (I) — wyjmij z niego środek, jak pokazuje powiększenie.
  3. Nasuń korpus zacisku (D2) na płytę od dołu i dokręć go do blatu kluczem (L). W tym ustawieniu zacisk obejmuje blat o grubości 10–50 mm.
  4. Dla grubszego blatu 45–85 mm odkręć wkrętakiem śrubę zacisku, obróć wspornik zgodnie z rysunkiem, przykręć z powrotem i dopiero wtedy dokręć zacisk.

Montaż przez otwór w blacie (blat 10–40 mm)

  1. Blat musi mieć otwór o średnicy Ø10–60 mm. Jeśli go nie ma, wywierć otwór wiertłem Ø10 mm (3/8").
  2. Przetnij pierścień dystansowy (I) nożyczkami i wsuń w niego podkładkę (G), jak pokazuje rysunek.
  3. Wykręć wkrętakiem śrubę zacisku z korpusu (D2) — pozostanie śruba przelotowa (D3).
  4. Ustaw kolumnę (E) z płytą nad otworem, przełóż śrubę (D3) od dołu razem z płytką dociskową (H) i dokręć.

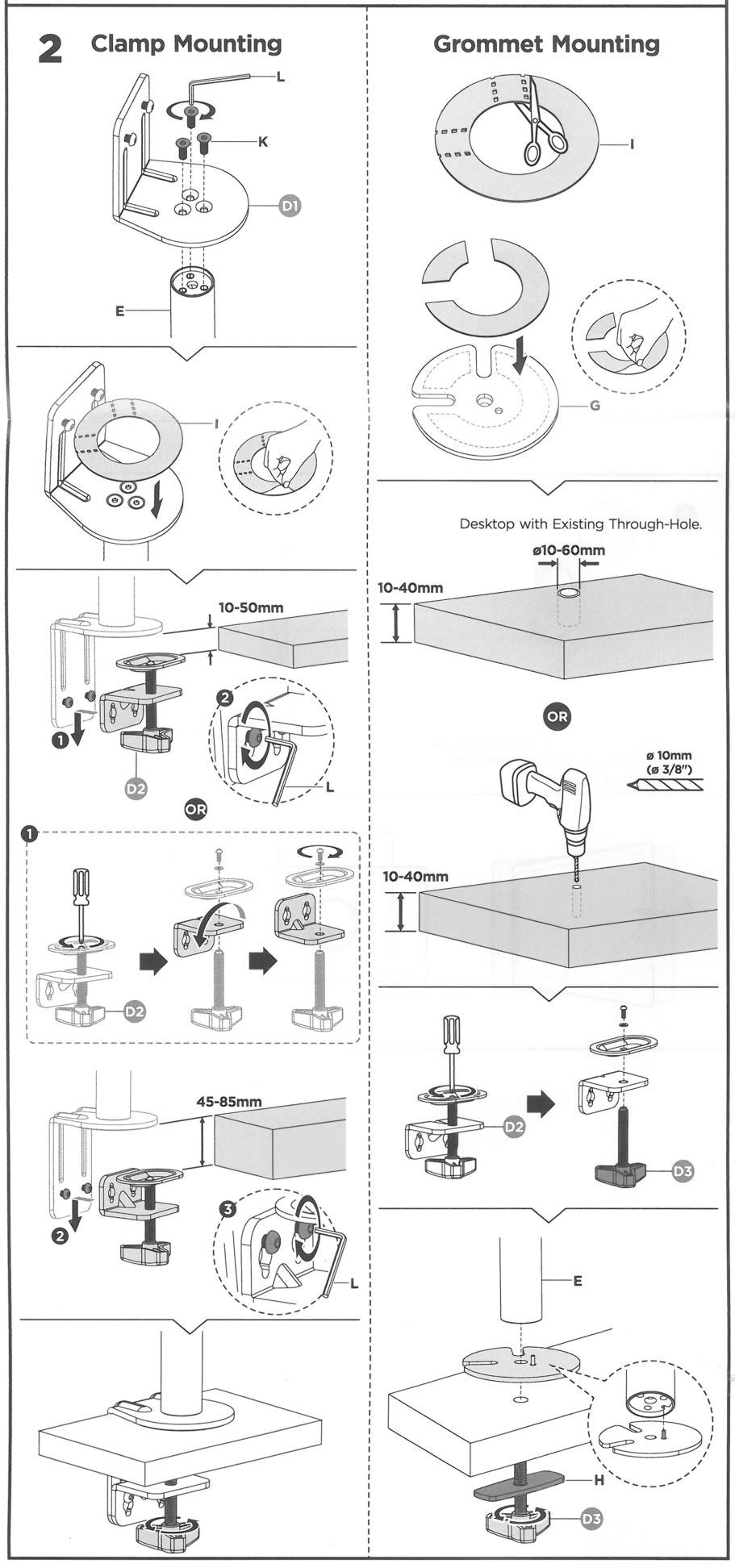

Krok 2: montaż zaciskiem na krawędzi blatu o grubości 10–50 lub 45–85 mm (po lewej) i montaż przez otwór w blacie o grubości 10–40 mm (po prawej)

Krok 3 — Uwolnij ramiona sprężynowe​

  1. Mocno ściśnij obie połówki ramienia sprężynowego (A) i poproś drugą osobę o przecięcie nożyczkami opaski zaciskowej wokół ramienia.
  2. Powoli zwolnij nacisk i pozwól ramieniu rozprostować się do pełnego wysięgu.
uwaga

Ramię jest napięte sprężyną. Trzymaj je mocno podczas przecinania opaski i zwalniaj powoli — uwolnione ramię wystrzeli w górę i może zranić albo uszkodzić monitor.

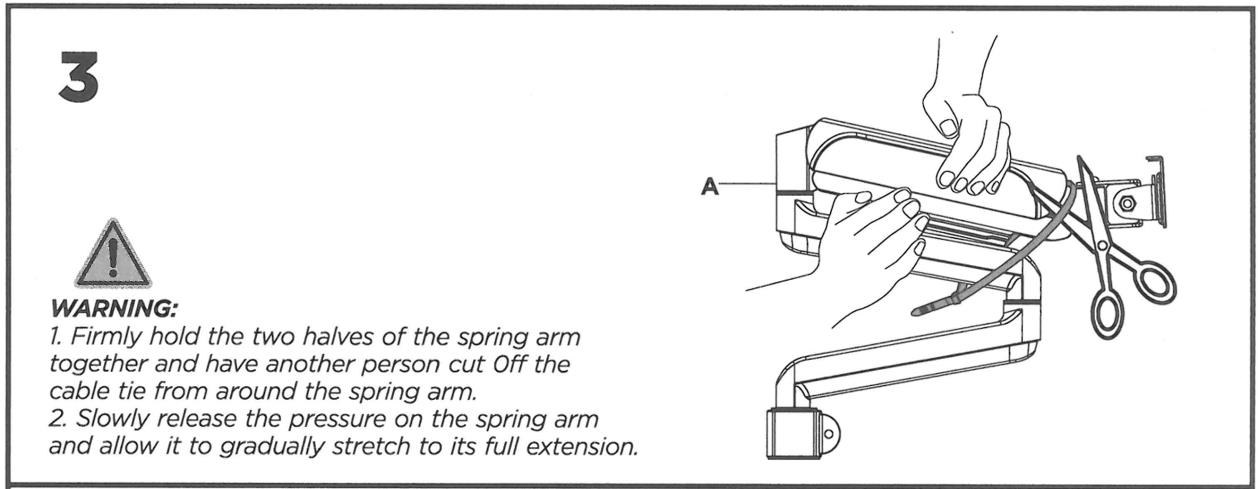

Krok 3: przytrzymanie złożonego ramienia sprężynowego A podczas przecinania nożyczkami opaski zaciskowej

Krok 4 — Osadź ramiona na kolumnie​

  1. Nasuń zespół ramion sprężynowych (A) na kolumnę (E) i dokręć śrubę obejmy kluczem imbusowym 6 mm (M). Ten zespół utrzymuje dwa boczne monitory.
  2. Nasuń powyżej głowicę (B) — na niej zawiśnie monitor środkowy — i dokręć jej śrubę w ten sam sposób.
  3. Ustaw wybrane wysokości na kolumnie przed dokręceniem, a na koniec zatrzaśnij zaślepkę (F) u dołu kolumny.

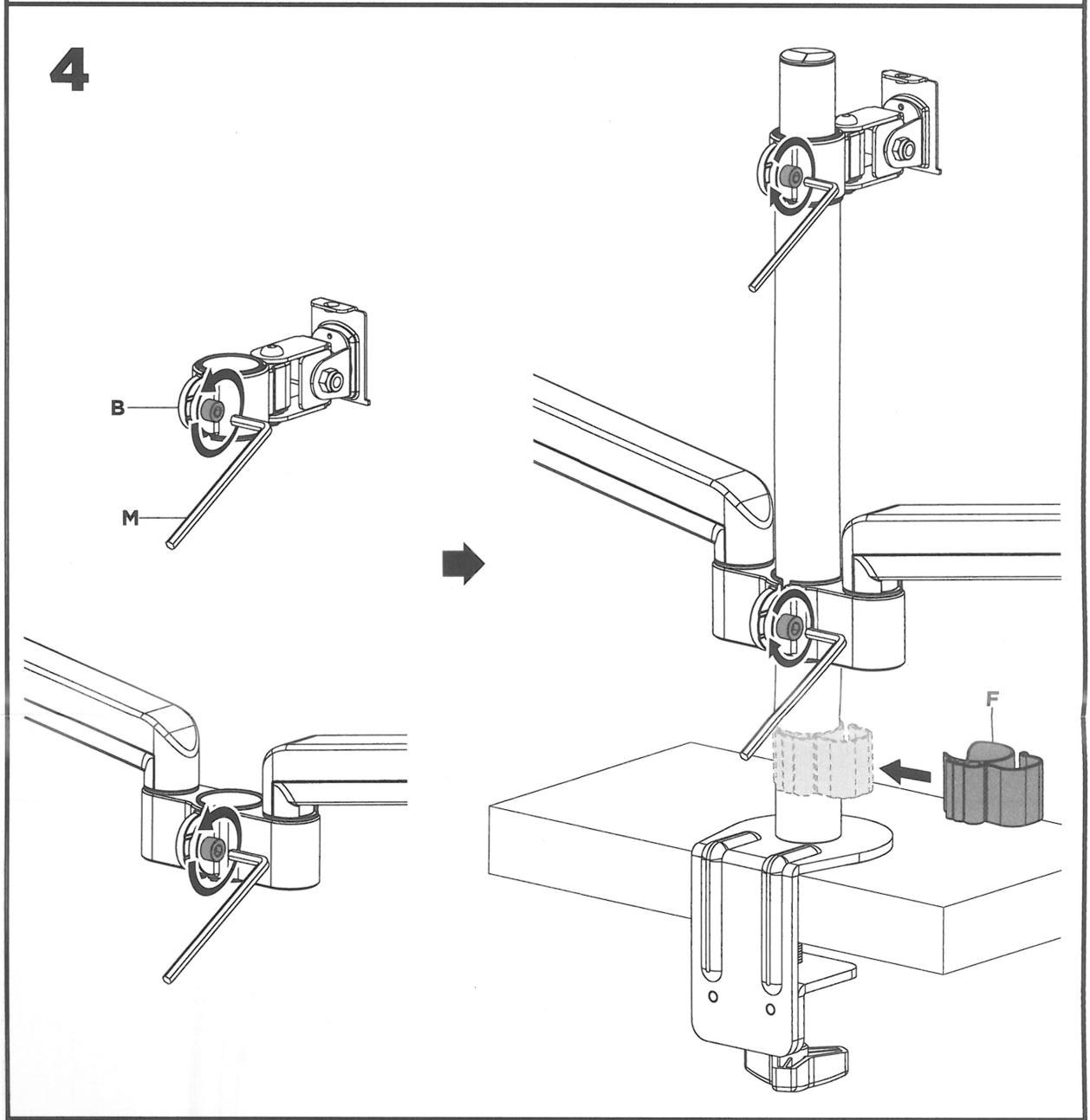

Krok 4: nasunięcie zespołu ramion A i głowicy B na kolumnę E, dokręcenie śrub obejm kluczem imbusowym 6 mm (M) i zatrzaśnięcie zaślepki F

Krok 5 — Przykręć płytki VESA do monitorów​

Połóż każdy monitor ekranem do dołu na miękkiej, czystej powierzchni i dopasuj płytkę (C) do otworów VESA — 75 × 75 mm albo 100 × 100 mm. Oznaczenie TOP na płytce ma być skierowane do góry.

  1. Przy monitorze z płaskim tyłem użyj śrub M4 × 12 (M-A) albo M5 × 12 (M-C) z podkładkami (M-E) — zależnie od gwintu.
  2. Przy monitorze z wypukłym tyłem lub zagłębionymi otworami użyj dłuższych śrub M4 × 16 (M-B) albo M5 × 16 (M-D) z podkładkami (M-E) i tulejami (M-F).
  3. Dobierz taką długość śruby, żeby ani nie opierała się o dno gwintu, ani nie była za krótka — rysunek pokazuje ustawienie prawidłowe i błędne. Dokręcaj cztery śruby równomiernie i nie dokręcaj ich zbyt mocno.

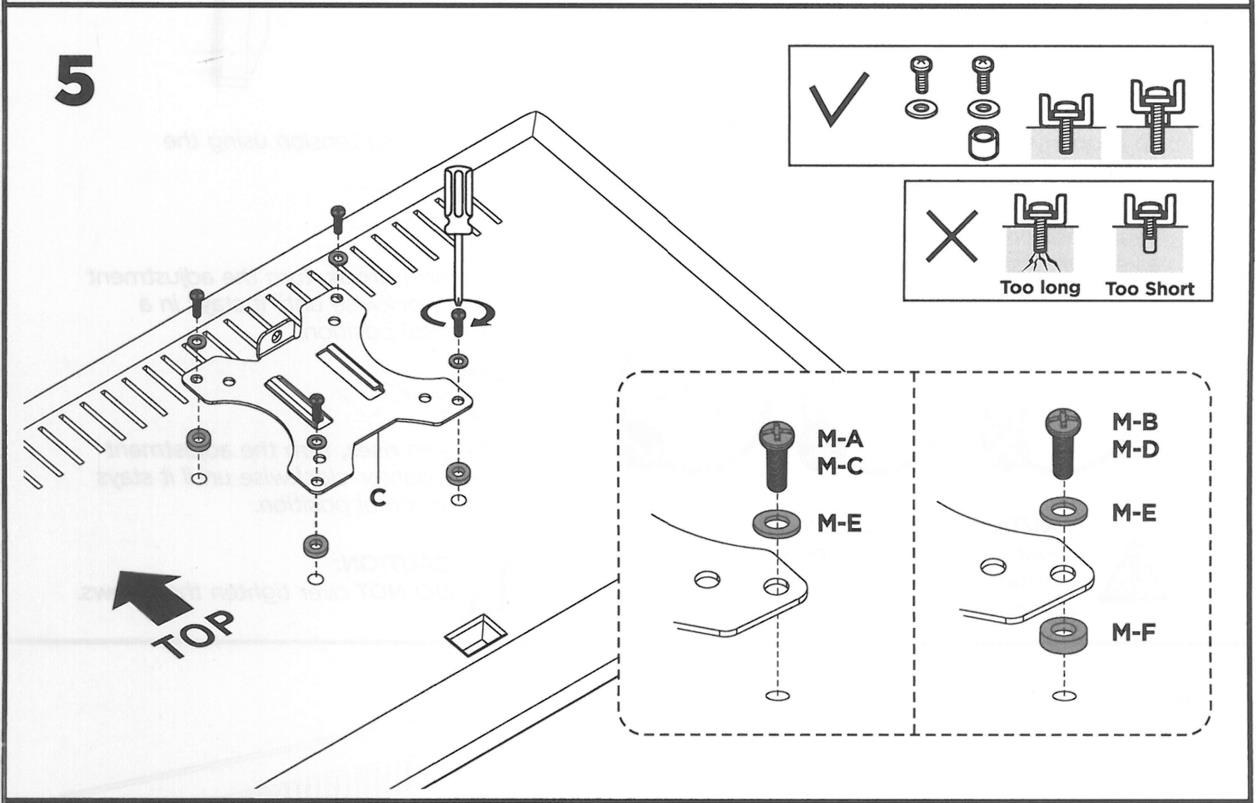

Krok 5: przykręcenie płytki VESA C do monitora śrubami M-A–M-D z podkładkami M-E i tulejami M-F, z pokazaniem prawidłowej i błędnej długości śruby

Krok 6 — Zawieś monitory​

  1. Poproś drugą osobę, aby przytrzymała monitor, i wsuń płytkę VESA (C) od góry w głowicę na końcu ramienia, aż się osadzi.
  2. Zabezpiecz ją śrubą blokującą (J) — po jednej na monitor — jak pokazuje powiększenie.
  3. Powtórz przy dwóch pozostałych monitorach.
uwaga

Nie puszczaj ekranu, zanim jego śruba blokująca (J) nie znajdzie się na miejscu.

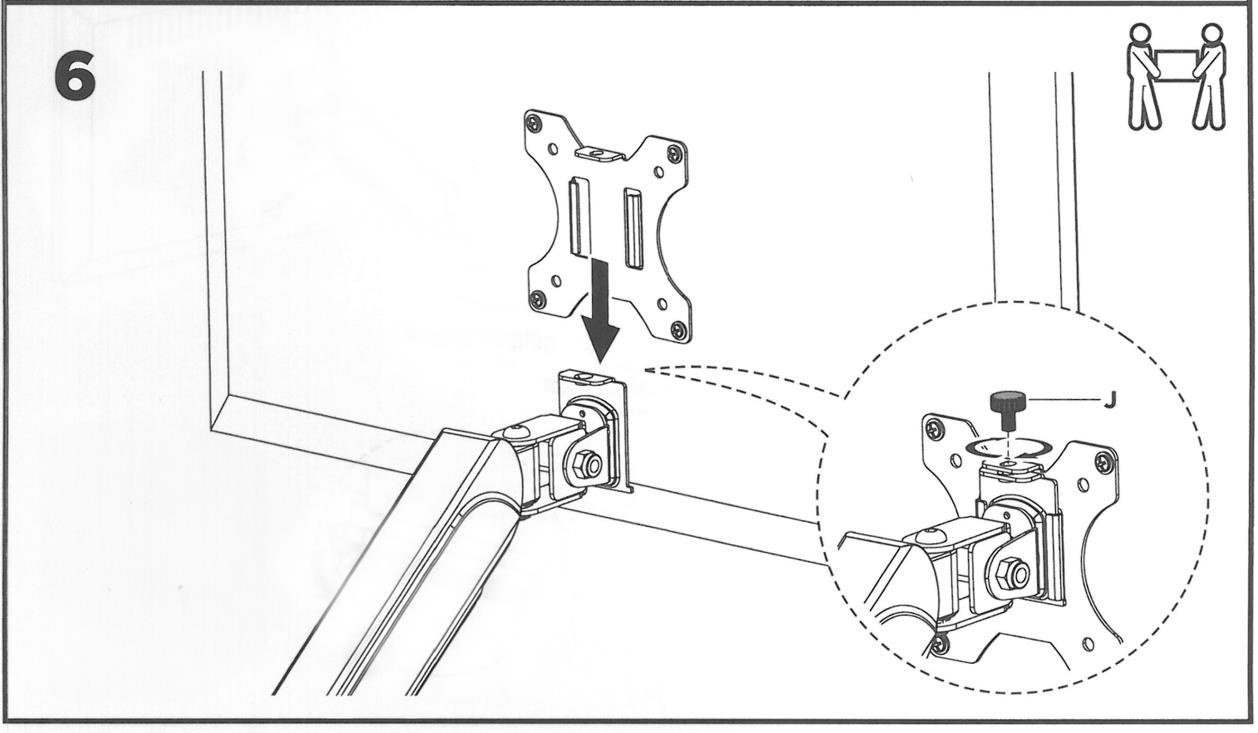

Krok 6: wsunięcie płytki VESA C w głowicę ramienia i zabezpieczenie jej śrubą blokującą J

Krok 7 — Wyważ ramiona sprężynowe​

Każda sprężyna musi odpowiadać wadze monitora, który na niej wisi. Dobrze wyważone ramię utrzymuje pozostawioną pozycję i porusza się pod lekkim naciskiem. Reguluj przy zawieszonych monitorach:

  1. Ustaw ramię poziomo i przytrzymaj je, jak pokazuje rysunek. W razie potrzeby poproś drugą osobę o pomoc.
  2. Jeśli ramię opada, kręć śrubą regulacyjną w prawo kluczem imbusowym 6 mm (M), aż ramię pozostanie w poziomie.
  3. Jeśli ramię unosi się, kręć śrubą w lewo, aż ramię pozostanie w poziomie.
  4. Powtórz przy drugim ramieniu sprężynowym.
uwaga

Podczas regulacji trzymaj ramię w poziomie i nie dokręcaj śrub zbyt mocno — obciążone ramię, które wystrzeli w górę albo opadnie, może uszkodzić monitor lub stojak.

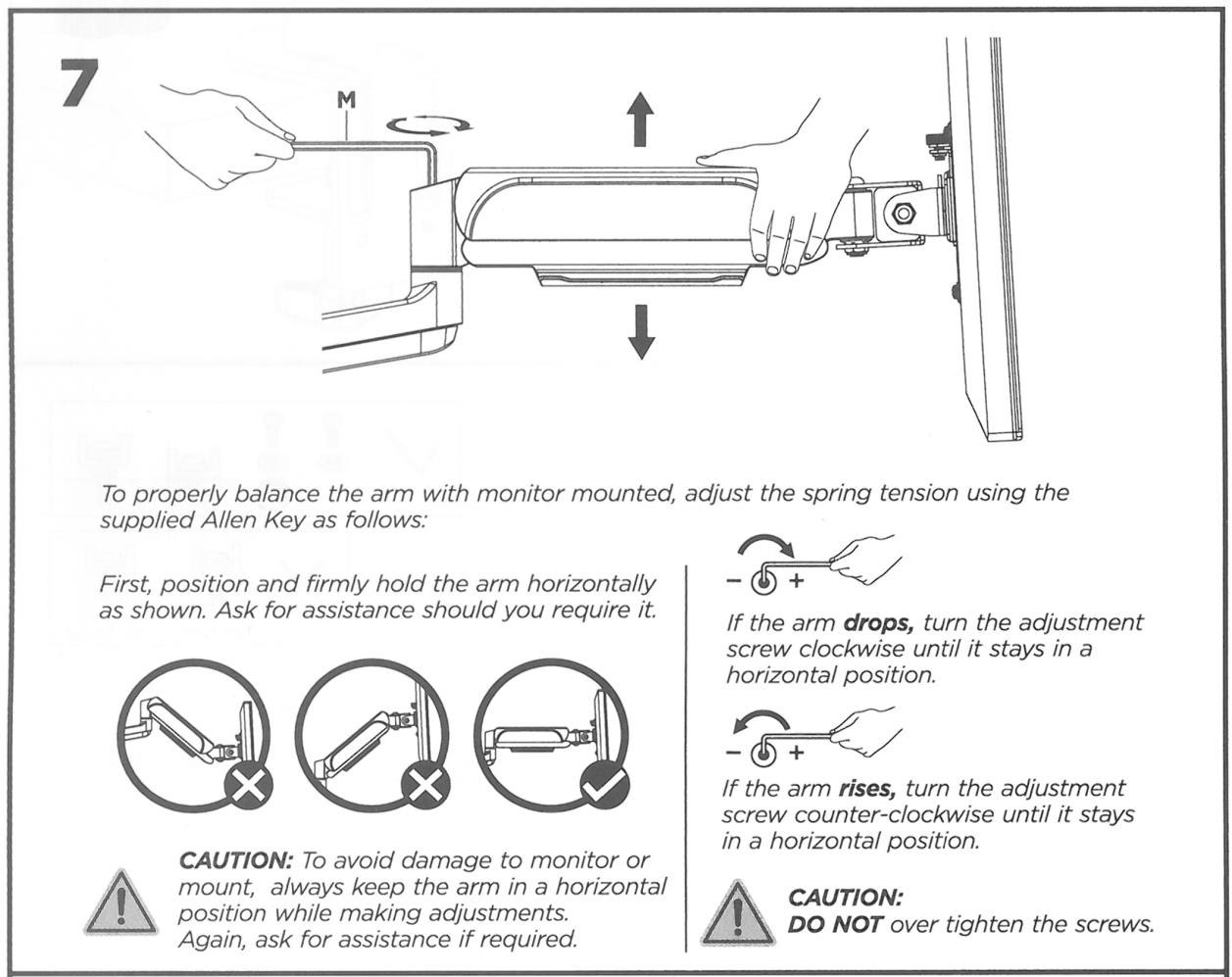

Krok 7: wyważanie ramienia sprężynowego kluczem imbusowym 6 mm (M) przy ramieniu trzymanym poziomo — w prawo, gdy opada, w lewo, gdy się unosi

Krok 8 — Poprowadź przewody​

Otwórz osłonę kanału na ramieniu, przesuwając jej zatrzask w bok — nie podważaj osłony na siłę, jak pokazuje rysunek — ułóż przewody monitora w kanale i zamknij osłonę. Poprowadź przewody wzdłuż ramion i w dół kolumny do biurka.

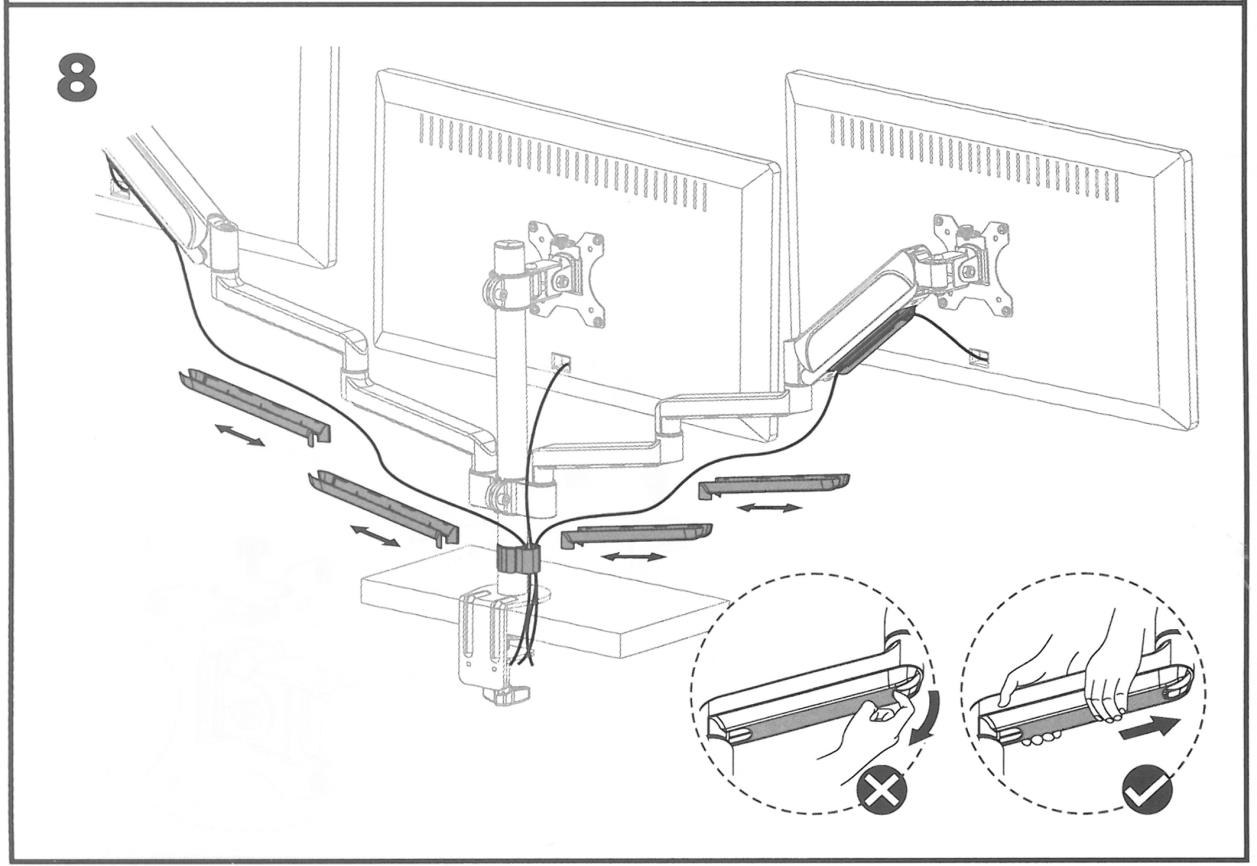

Krok 8: prowadzenie przewodów monitorów w kanałach ramion — osłonę otwiera się zatrzaskiem, a nie podważa

Krok 9 — Ustaw pochylenie, obrót i pivot​

  1. Pochyl każdy ekran ręką w górę lub w dół, w zakresie ±35°. Jeśli monitor nie utrzymuje ustawionego kąta, dokręć śrubę na jego głowicy kluczem imbusowym 6 mm (M).
  2. Obróć ekrany w lewo i w prawo oraz przekręć je o 90° do pionu — głowice obracają się o ±90°.
  3. Zanim zostawisz stojak w użyciu, sprawdź, czy przewody mają zapas w każdym położeniu ekranów.

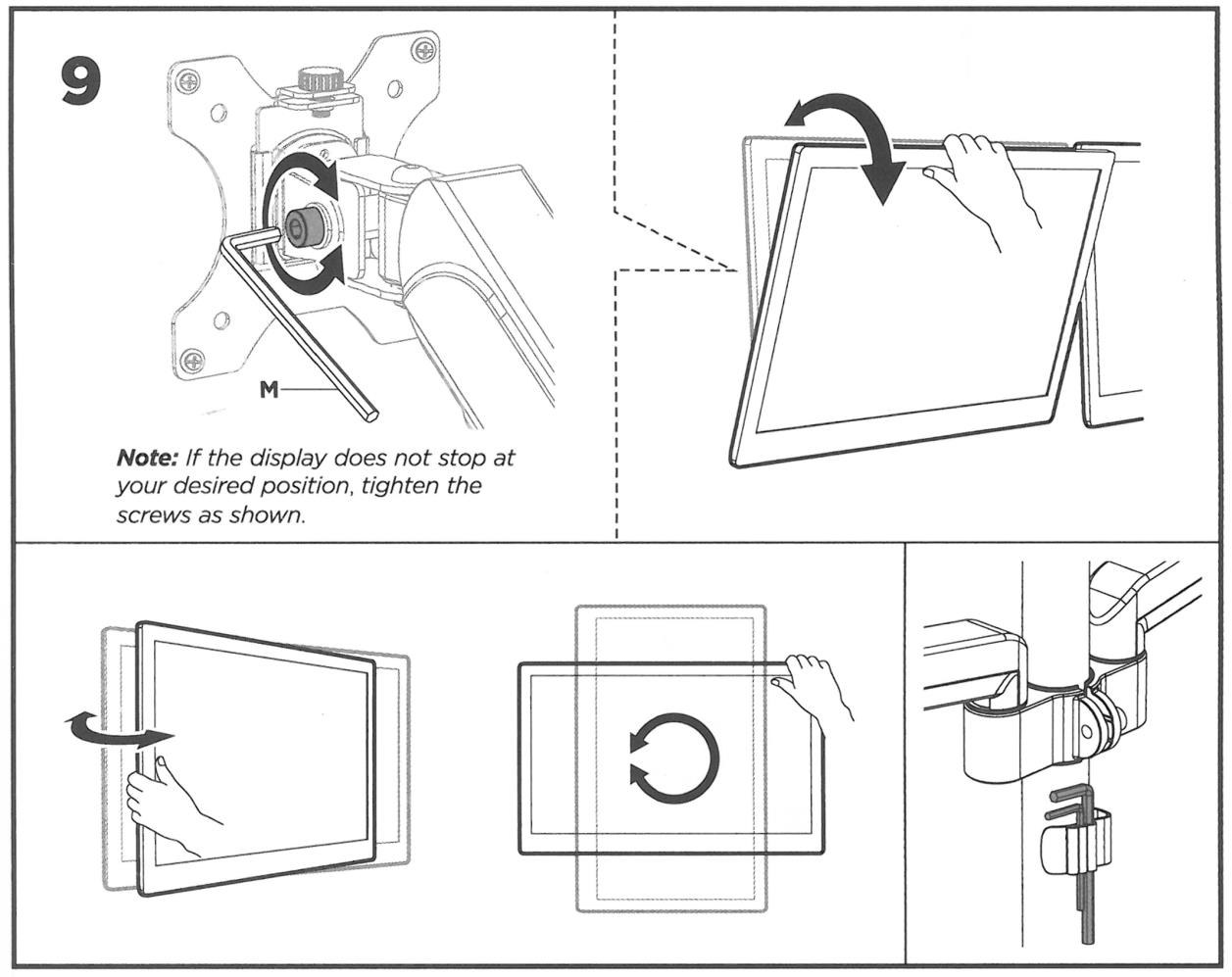

Krok 9: ustawianie pochylenia kluczem imbusowym 6 mm (M), obracanie ekranu na boki i przekręcanie go o 90° do pionu

Korzystanie ze stojaka​

Gdy monitory wiszą na stojaku, a sprężyny są wyważone, wszystko ustawia się ręką:

  • Wysokość — głowice VESA znajdują się 123–407 mm nad blatem, na kolumnie o wysokości 433 mm
  • Zasięg — do 703 mm od kolumny na ramionach sprężynowych
  • Obrót ramion — ±180° w przegubach, ±135° przy kolumnie
  • Pochylenie ekranu — od +35° do −35°
  • Obrót ekranu — od +90° do −90°, czyli również do pionu (pivot)

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie lub nieprzestrzeganie instrukcji może doprowadzić do poważnych obrażeń ciała albo uszkodzenia sprzętu.

  • Obciążenie ramienia monitorem cięższym niż dopuszczalne 7 kg czyni stojak niestabilnym i może doprowadzić do obrażeń lub uszkodzenia ekranu.
  • Wykonuj montaż dokładnie według instrukcji. Nieprawidłowy montaż może spowodować uszkodzenia lub poważne obrażenia ciała.
  • Upewnij się, że biurko bezpiecznie utrzyma łączny ciężar stojaka, trzech monitorów i wszystkich elementów montażowych.
  • Używaj śrub z zestawu i nie dokręcaj ich zbyt mocno.
  • Produkt zawiera drobne elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Używanie na zewnątrz może go uszkodzić.
  • Co najmniej raz na trzy miesiące sprawdzaj, czy zacisk i śruby są nadal dokręcone.

Najczęściej zadawane pytania​

Jakie monitory pasują do SolidHand-AS03?
Monitory o przekątnej od 17 do 27 cali z otworami montażowymi VESA 75 × 75 mm lub 100 × 100 mm z tyłu. To obejmuje zdecydowaną większość monitorów dostępnych na rynku, także panoramiczne i zakrzywione, o ile mają rozstaw VESA.
Czy do montażu AS03 trzeba wiercić otwór w biurku?
Nie, jeśli korzystasz z zacisku — obejmuje on krawędź blatu o grubości 10–85 mm. Jeśli wolisz montaż przez blat dla czystszego efektu, blat musi mieć 10–40 mm grubości i otwór Ø10–60 mm; śruba przelotowa, podkładka i płytka dociskowa są w zestawie. Oba sposoby dają pewny i stabilny montaż.
Czy mogę obrócić monitor do pionu?
Tak. Każda głowica obraca się o ±90°, więc każdy z trzech monitorów można ustawić pionowo — wygodnie przy programowaniu, czytaniu dokumentów albo pulpitach, które zyskują na wyższym formacie.
Jaka jest maksymalna waga monitora na jedno ramię?
Każde ramię utrzymuje monitor o wadze do 7 kg, co obejmuje praktycznie wszystkie standardowe monitory 17–27 cali. Przed montażem sprawdź wagę swojego monitora w jego specyfikacji.
Dlaczego ramię samo opada albo się unosi?
Naciąg sprężyny nie odpowiada wadze tego monitora. Przytrzymaj ramię poziomo i kręć jego śrubą regulacyjną kluczem imbusowym 6 mm — w prawo, gdy ramię opada, w lewo, gdy się unosi — aż utrzyma pozycję. Zobacz krok 7.
