Uchwyt ścienny do monitora ze sprężyną, SolidHand-AW01
GTIN: 5907614666637 · SKU: SolidHand-AW01
SolidHand-AW01 trzyma jeden monitor od 17 do 27 cali o wadze od 2 do 7 kg na ramieniu wspomaganym sprężyną, zamocowanym do ściany. Ekran podnosisz, opuszczasz, pochylasz, obracasz i przekręcasz do pionu ręką, a nieużywane ramię składa się przy ścianie. Biurko zostaje w całości wolne.
Spis treści
Specyfikacja
- Kolor: czarny matowy
- Materiał: aluminium, stal, tworzywo sztuczne
- Wykończenie powierzchni: powłoka proszkowa
- Liczba monitorów: 1
- Przekątna monitora: 17–27"
- Standard VESA: 75 × 75 mm, 100 × 100 mm
- Waga monitora: 2–7 kg
- Regulacja wysokości: wspomagana sprężyną mechaniczną, ustawioną fabrycznie
- Obrót ramienia: ±90°
- Obrót monitora (pivot): ±180°
- Pochylenie monitora: +90° / −45°
- Maksymalny wysięg ramienia: 303 mm
- Mocowanie: ściana
- Wbudowane porty USB: brak
- Wymiary uchwytu: 117 × 337 × 332 mm
- Wymiary opakowania: 450 × 200 × 90 mm
- Waga z opakowaniem: 1,8 kg
- Certyfikaty: RoHS, REACH

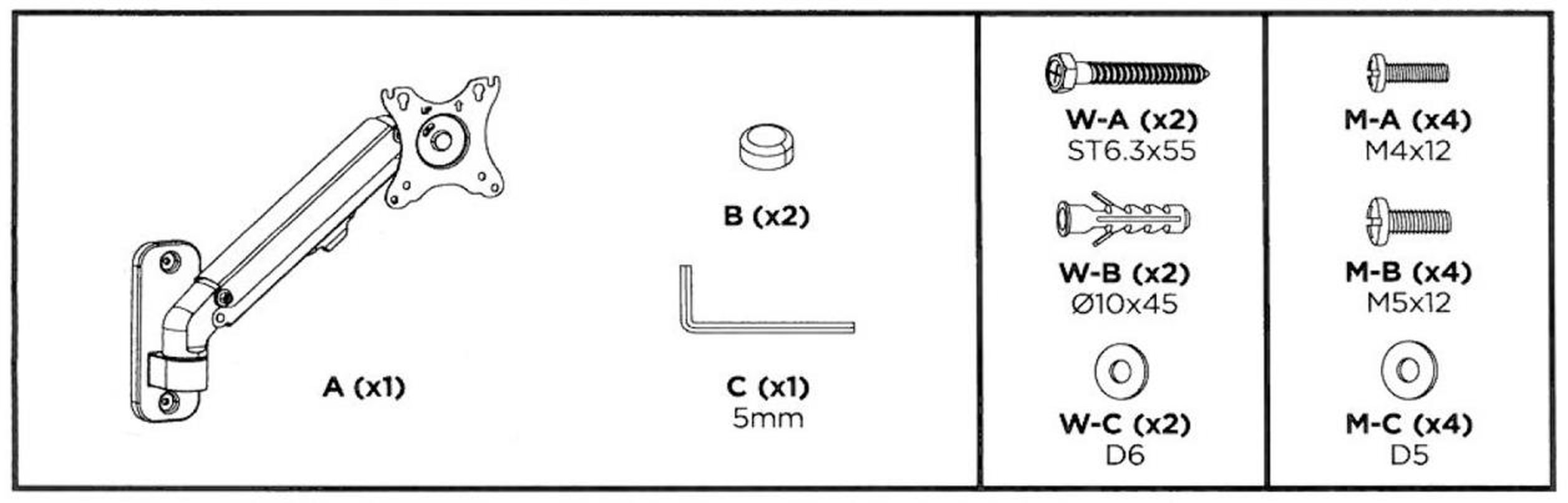

Zawartość zestawu
- A — ramię z płytą ścienną i głowicą VESA (× 1)
- B — zaślepka śruby (× 2)
- C — klucz imbusowy 5 mm (× 1)
- W-A — śruba ścienna ST6,3 × 55 (× 2)
- W-B — kołek rozporowy Ø10 × 45 (× 2)
- W-C — podkładka D6 (× 2)
- M-A — śruba do monitora M4 × 12 (× 4)
- M-B — śruba do monitora M5 × 12 (× 4)
- M-C — podkładka D5 (× 4)
Zanim zaczniesz

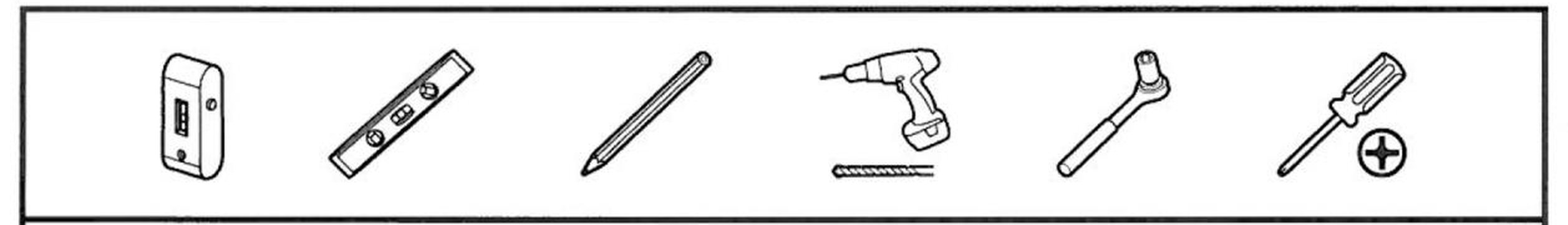

Montaż zajmuje około dwudziestu minut. Przygotuj:
- Drugą osobę — zawieszenie monitora na ramieniu to praca dla dwóch osób
- Wykrywacz profili, poziomicę i ołówek do zaznaczenia otworów
- Wiertarkę z wiertłem Ø4,5 mm do drewna albo Ø10 mm do muru, zależnie od ściany
- Klucz i wkrętak krzyżakowy; klucz imbusowy 5 mm jest w zestawie
- Sprawdzenie, czy monitor ma 17–27", waży od 2 do 7 kg i ma otwory VESA 75 × 75 lub 100 × 100
- Sprawdzenie, czy ściana jest murowana albo czy za wykończeniem biegnie drewniany słupek — sama płyta gipsowo-kartonowa uchwytu nie utrzyma
Zanim zaczniesz, sprawdź, czy dostałeś wszystkie wymienione wyżej części. Jeśli czegoś brakuje albo coś jest uszkodzone, skontaktuj się z nami przed montażem uchwytu.
Montaż

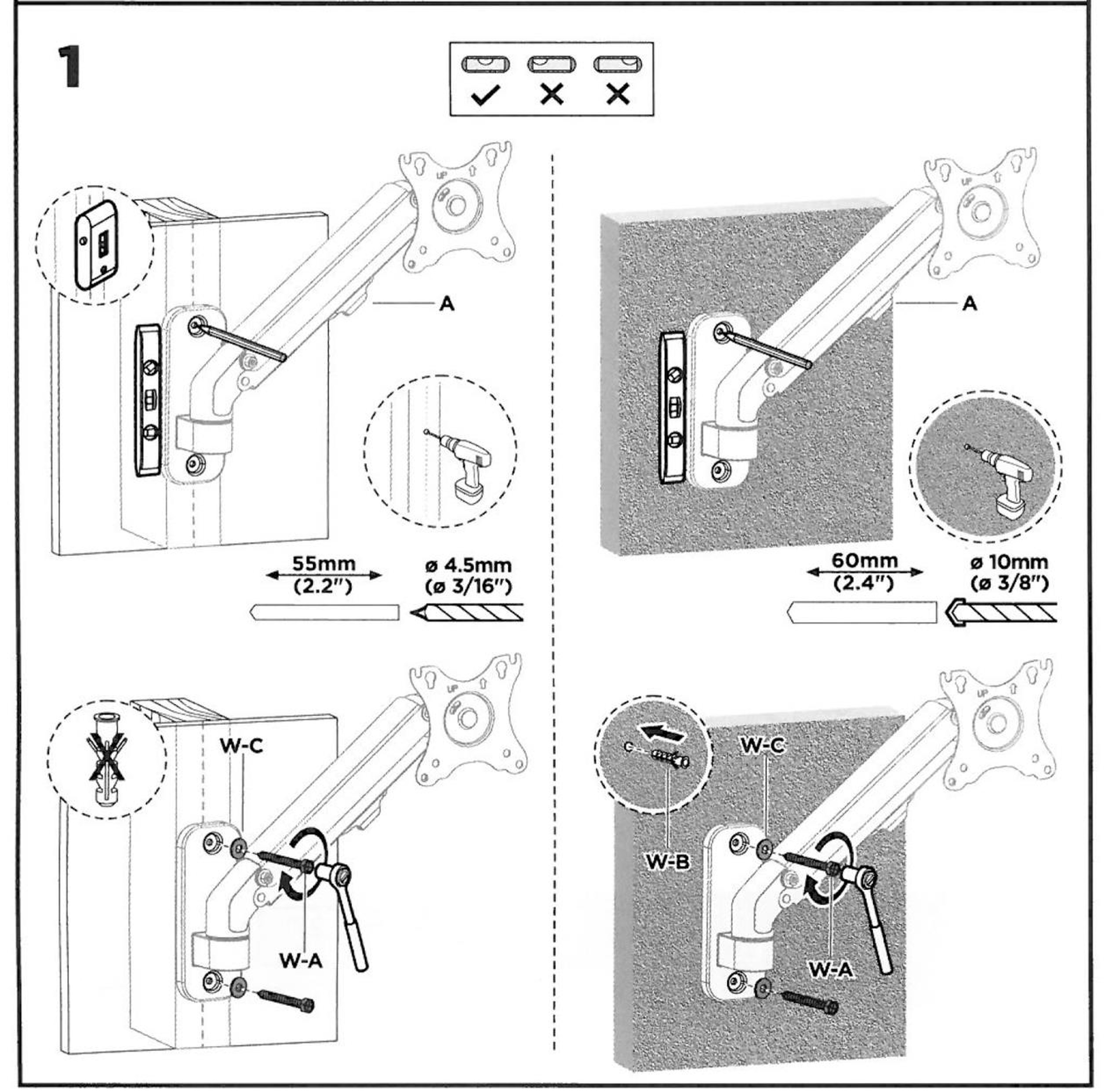

Krok 1 — Zamocuj płytę ścienną
Płytę ścienną mocuje się albo do drewnianego słupka, albo do ściany murowanej. Znajdź słupek, przyłóż płytę do ściany, wypoziomuj ją poziomicą — pęcherzyk ma stać pośrodku, tak jak pokazuje rysunek — i zaznacz oba otwory.
Drewniany słupek
- Wywierć oba otwory wiertłem Ø4,5 mm, na głębokość 55 mm, w samym słupku.
- Nałóż podkładkę D6 (W-C) na każdą śrubę ST6,3 × 55 (W-A) i wkręć je prosto w drewno. Kołków tu nie używasz.
- Dokręć obie śruby i sprawdź, czy płyta nadal stoi w poziomie.
Ściana murowana
- Wywierć oba otwory wiertłem Ø10 mm, na głębokość 60 mm.
- Wbij w każdy otwór kołek Ø10 × 45 (W-B).
- Nałóż podkładkę D6 (W-C) na każdą śrubę ST6,3 × 55 (W-A), wkręć je w kołki i mocno dokręć.

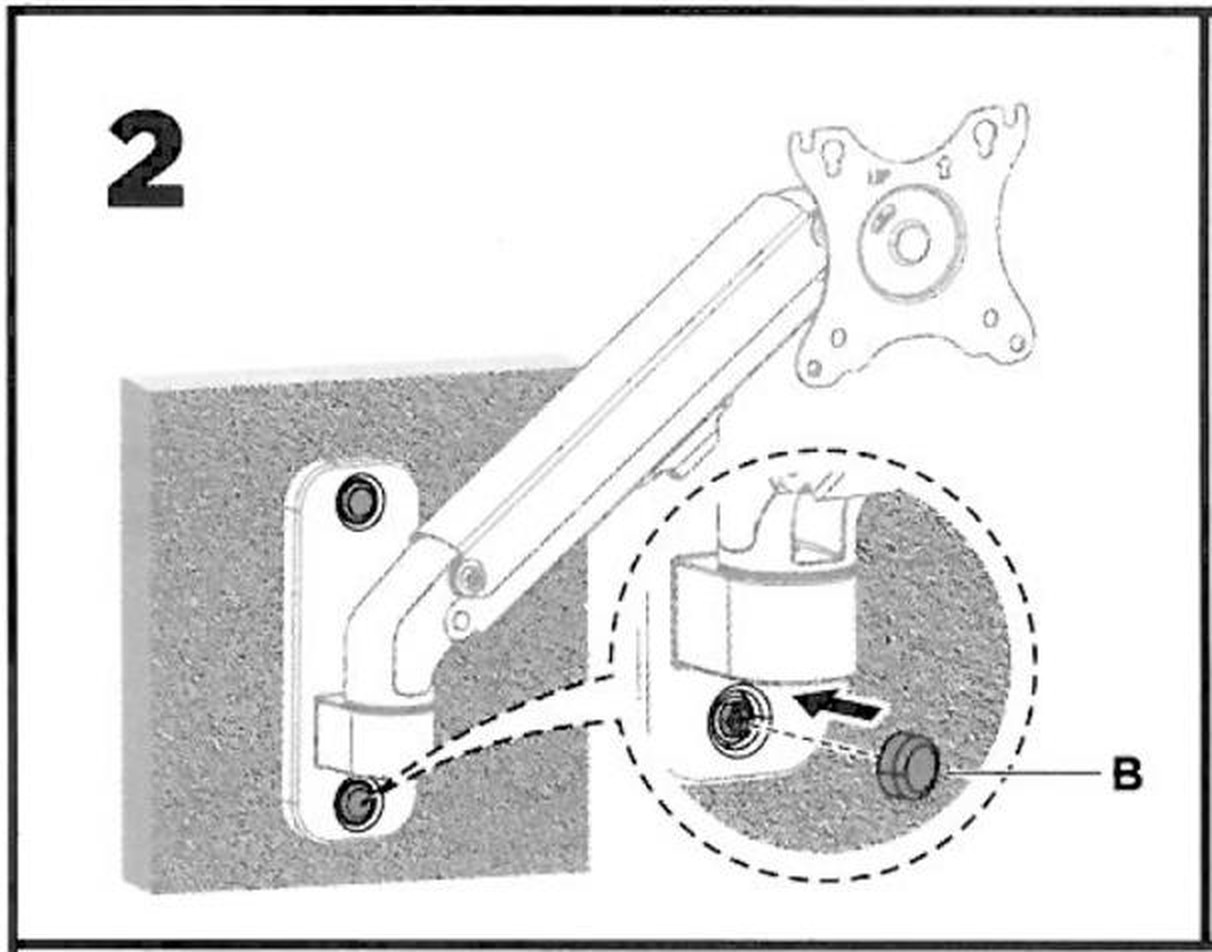

Krok 2 — Załóż zaślepki
Wciśnij obie zaślepki (B) w gniazda nad łbami śrub na płycie ściennej.

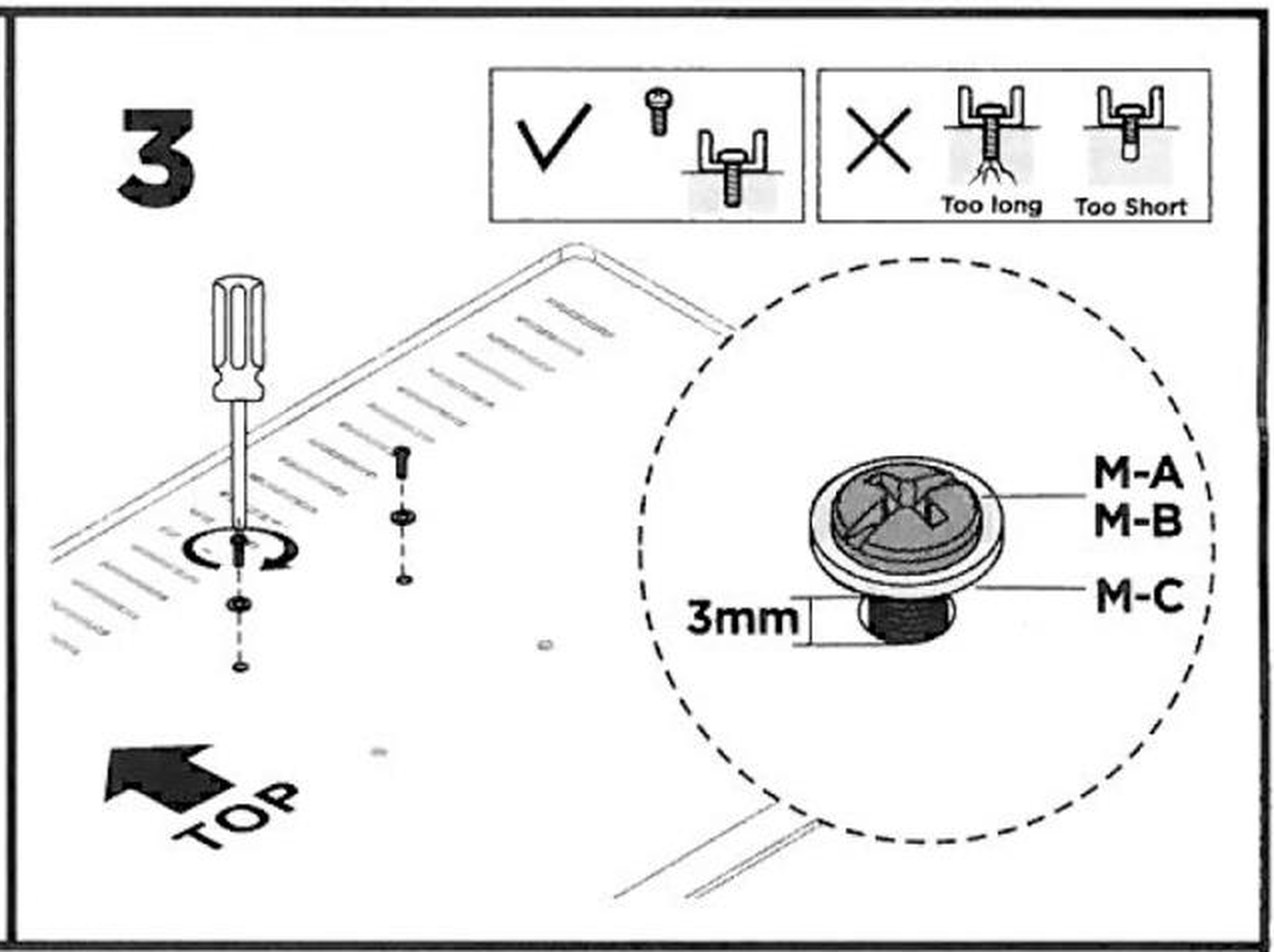

Krok 3 — Wkręć śruby do monitora
- Wkręć cztery śruby z podkładkami (M-C) w otwory VESA monitora: M4 × 12 (M-A) albo M5 × 12 (M-B), zależnie od gwintu. Dobierz taką długość, żeby śruba ani nie opierała się o dno, ani nie była za krótka — rysunek pokazuje dobry i zły wynik.
- Zostaw każdą śrubę wystającą 3 mm z tyłu monitora — to prześwit, którym zahaczają się otwory kluczowe głowicy VESA. Oznaczenie TOP na głowicy ma być skierowane do góry.

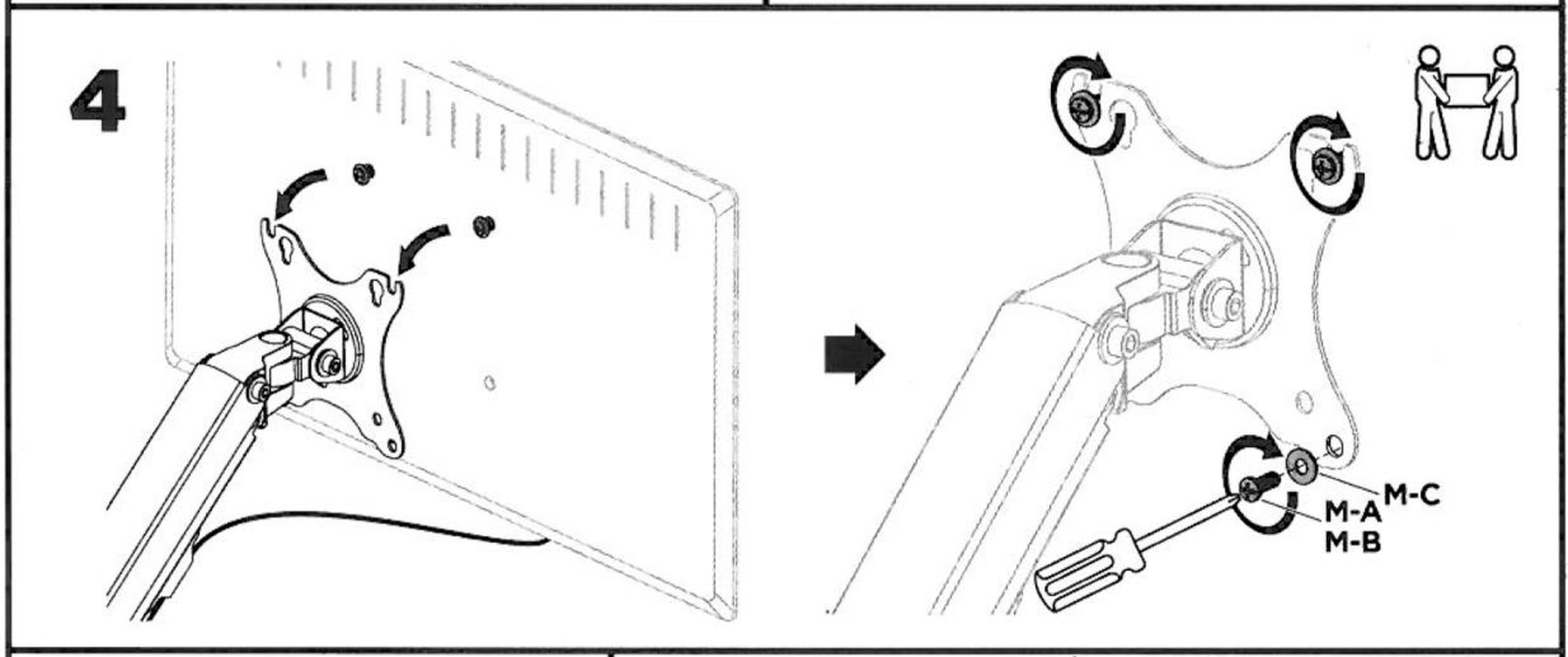

Krok 4 — Zawieś monitor
- Gdy druga osoba trzyma monitor, wprowadź łby czterech śrub w otwory kluczowe głowicy VESA i opuść monitor, aż usiądzie.
- Dokręć cztery śruby od tyłu wkrętakiem, żeby monitor nie mógł zsunąć się z głowicy.
Nie puszczaj ekranu, dopóki wszystkie cztery śruby nie usiądą w otworach i nie zostaną dokręcone.

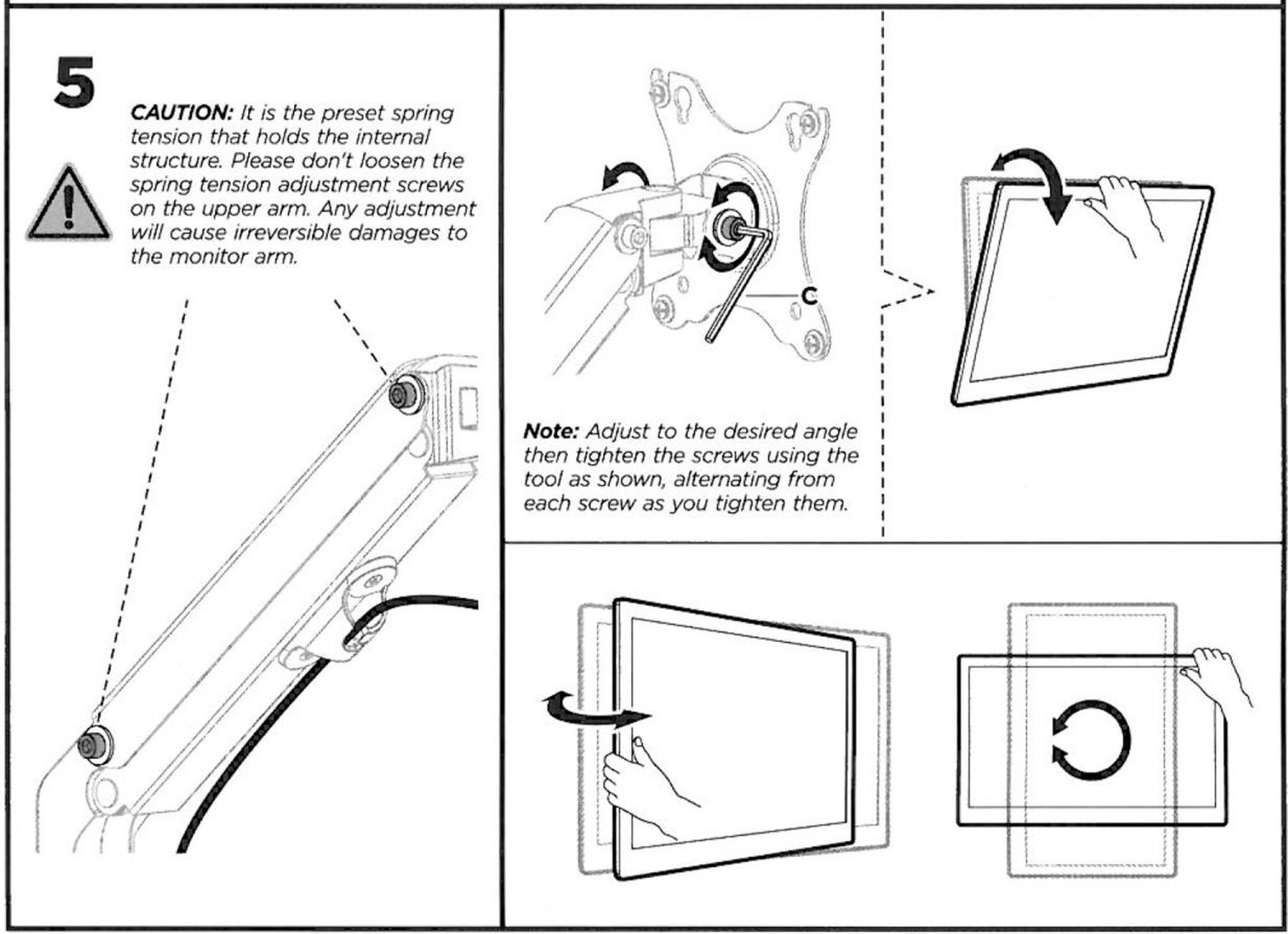

Krok 5 — Ustaw kąt
- Pochyl ekran w górę albo w dół ręką. Jeśli nie zostaje w ustawionym położeniu, dokręć śruby na głowicy VESA kluczem imbusowym 5 mm (C) — po trochu, na przemian, tak jak pokazuje rysunek.
- Obróć ramię w lewo albo w prawo i przekręć ekran do pionu ręką; jedno i drugie idzie bez narzędzi.
Naciąg sprężyny jest ustawiony fabrycznie i trzyma cały mechanizm. Nigdy nie luzuj śrub regulacji naciągu na górnym ramieniu — każda zmiana nieodwracalnie uszkadza ramię. Regulować wolno wyłącznie śruby na głowicy VESA.
Praca z uchwytem
Wszystko ustawiasz ręką, bez narzędzi:
- Wysokość — sprężyna trzyma ekran tam, gdzie go zostawisz
- Wysięg — do 303 mm od ściany; nieużywane ramię składa się przy ścianie
- Obrót ramienia — ±90°
- Pochylenie ekranu — +90° / −45°
- Obrót ekranu — ±180°, w tym 90° do pionu (pivot)
- Trzymaj się dopuszczalnego obciążenia: monitor od 2 do 7 kg
Zasady bezpieczeństwa
Nieprzeczytanie, niezrozumienie albo nieprzestrzeganie którejkolwiek z tych zasad grozi poważnymi obrażeniami albo uszkodzeniem sprzętu.
- Używanie uchwytu z obciążeniem większym niż dopuszczalne prowadzi do niestabilności i może spowodować obrażenia.
- Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenie lub poważne obrażenia osobiste.
- Upewnij się, że ściana bezpiecznie utrzyma łączną wagę uchwytu, monitora i wszystkich elementów montażowych.
- Używaj dołączonych śrub montażowych i nie dokręcaj ich nadmiernie.
- Produkt zawiera małe elementy, które po połknięciu mogą grozić zadławieniem. Trzymaj je z dala od dzieci.
- Produkt jest przeznaczony wyłącznie do użytku wewnętrznego. Używanie go na zewnątrz może prowadzić do awarii produktu i obrażeń osobistych.
Najczęściej zadawane pytania
Jakie monitory pasują do SolidHand-AW01?
Czy mogę obrócić monitor do pionu?
Jak trudny jest montaż?
Jakiej ściany potrzebuję?
Czy mogę wyregulować naciąg sprężyny?
Jak daleko ramię sięga od ściany?
Do pobrania
Instrukcje i karty katalogowe producenta w PDF, gdyby była potrzebna kopia offline. Wszystko, co w nich jest, znajdziesz też na tej stronie.
