Ramię biurkowe ze sprężyną gazową na jeden monitor SolidHand-BG01BW

GTIN: 5907614668525 · SKU: SolidHand-BG01BW

SolidHand-BG01BW to białe aluminiowe ramię biurkowe na jeden monitor 13–32" o wadze od 2 do 9 kg. Sprężyna gazowa równoważy ciężar ekranu, więc przesuwa się go lekkim ruchem ręki i zostaje tam, gdzie go zostawisz. Wysięg ramienia sięga 407 mm, podstawa i przeguby obracają się o 360°, głowica pochyla się o ±60° i obraca o ±180°, więc ekran można ustawić pionowo. Podstawę mocuje się do biurka zaciskiem albo przez otwór w blacie, a przewód biegnie pod osłoną na ramieniu.

Spis treści​

Specyfikacja​

  • Kolor: biało-czarny
  • Materiał wykonania: aluminium
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 1
  • Przekątna monitora: 13–32"
  • Waga monitora: 2–9 kg
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Regulacja wysokości: wspomagana sprężyną gazową
  • Zakres obrotu ramion: od −90° do +90°
  • Zakres obrotu monitora: od −180° do +180°
  • Zakres pochylenia monitora: od −60° do +60°
  • Maks. wysięg ramienia: 407 mm
  • Instalacja: zacisk lub przelotka
  • Grubość blatu dla zacisku: 10–80 mm
  • Wymiary uchwytu: wys. 16–40,7 cm, dł. 21,9–27,4 cm
  • Wymiary opakowania: 21 × 43 × 12 cm
  • Waga uchwytu: 2 kg
  • Waga uchwytu z opakowaniem: 2,86 kg

Zawartość zestawu​

Zawartość zestawu SolidHand-BG01BW: podstawa, wspornik zacisku, zacisk, długa śruba, płytka przelotowa, dolne i górne ramię, płytka VESA, osłona przewodu, zaślepka podstawy, nakrętka blokująca, śruby i trzy klucze imbusowe

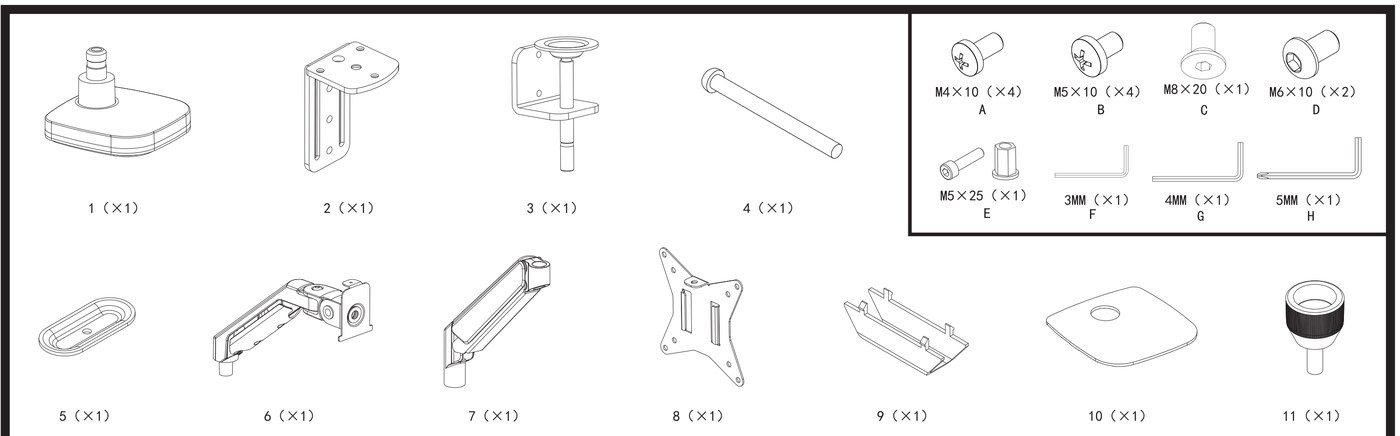

  • 1 — podstawa z kolumną (× 1)
  • 2 — wspornik zacisku (× 1), 3 — zacisk ze śrubą (× 1)
  • 4 — długa śruba przelotowa (× 1), 5 — płytka przelotowa (× 1)
  • 6 — ramię dolne (× 1), 7 — ramię górne ze sprężyną gazową (× 1)
  • 8 — płytka VESA (× 1), 9 — osłona przewodu (× 1)
  • 10 — zaślepka podstawy (× 1), 11 — nakrętka blokująca (× 1)
  • A — śruba do monitora M4 × 10 mm (× 4), B — śruba do monitora M5 × 10 mm (× 4)
  • C — śruba M8 × 20 mm (× 1), D — śruba M6 × 10 mm (× 2), E — śruba M5 × 25 mm (× 1)
  • F — klucz imbusowy 3 mm, G — klucz imbusowy 4 mm, H — klucz imbusowy 5 mm (po × 1)

Zanim zaczniesz​

Montaż zajmuje około dwudziestu minut. Przygotuj:

  • Przeczytaj całą instrukcję, zanim zaczniesz, i ściśle przestrzegaj instrukcji montażu
  • Sprawdź, czy dostarczono wszystkie części z listy powyżej; jeśli czegoś brakuje lub coś jest wadliwe, skontaktuj się z nami przed montażem
  • Wszystkie trzy klucze imbusowe są w zestawie — inne narzędzia nie są potrzebne
  • Drugą osobę, która przytrzyma monitor podczas zawieszania na ramieniu
  • Monitor 13–32" z otworami VESA 75 × 75 lub 100 × 100, o wadze od 2 do 9 kg
uwaga

Używanie ramienia z obciążeniem większym niż dopuszczalne może prowadzić do niestabilności i obrażeń.

Zasady bezpieczeństwa​

  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenie sprzętu lub poważne obrażenia.
  • Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączną wagę sprzętu oraz wszystkich elementów montażowych.
  • Używaj dołączonych śrub montażowych i nie dokręcaj ich nadmiernie.
  • Produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Używanie go na zewnątrz może prowadzić do awarii i obrażeń.

Konserwacja​

W regularnych odstępach czasu — przynajmniej co trzy miesiące — sprawdzaj, czy ramię jest poprawnie zamocowane i bezpieczne w użytkowaniu.

Montaż​

Krok 1 — Zamocowanie podstawy do biurka​

Podstawę (1) można zamocować do biurka na dwa sposoby: zaciskiem na krawędzi blatu (sposób A) albo przez otwór w blacie za pomocą długiej śruby i płytki przelotowej (sposób B).

Sposób A — zacisk do biurka

  1. Przykręć wspornik zacisku (2) do spodu podstawy (1) śrubą M8 × 20 mm (C) i dokręć ją kluczem imbusowym 5 mm (H) (rys. 1a-1). Następnie wciśnij zaślepkę (10) w podstawę tak, aby zakryła śrubę (rys. 1a-2).

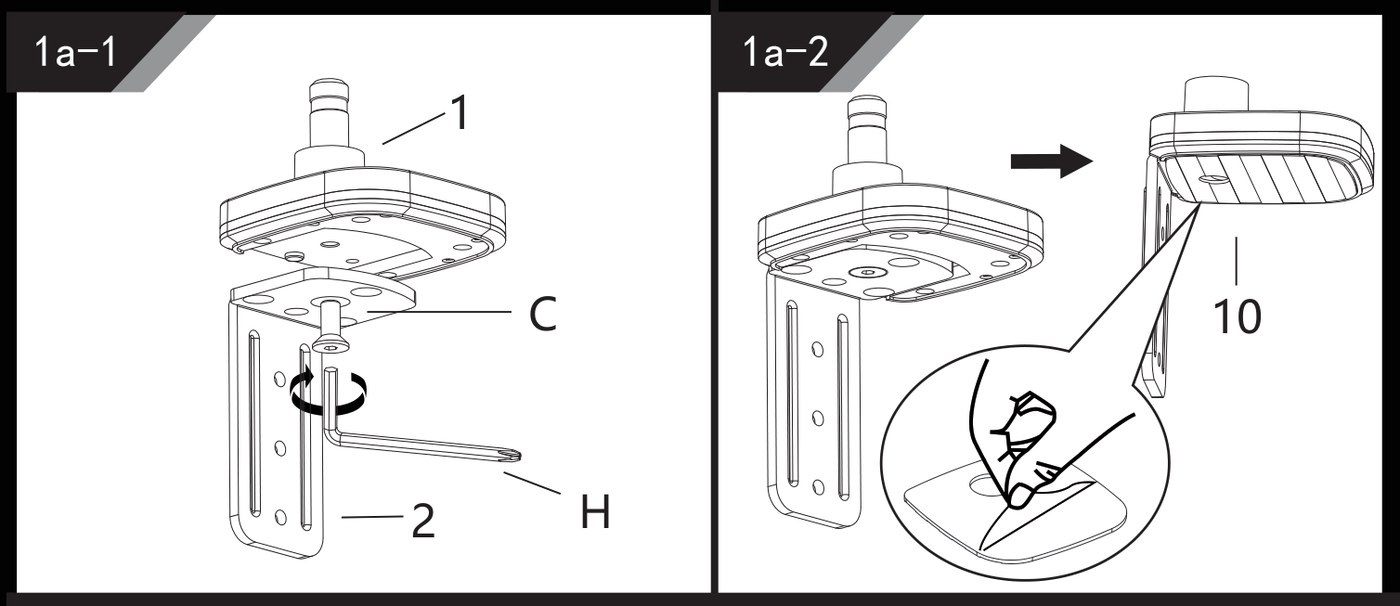

Krok 1a-1 i 1a-2: wspornik zacisku przykręcony pod podstawą śrubą M8 i wciśnięta zaślepka

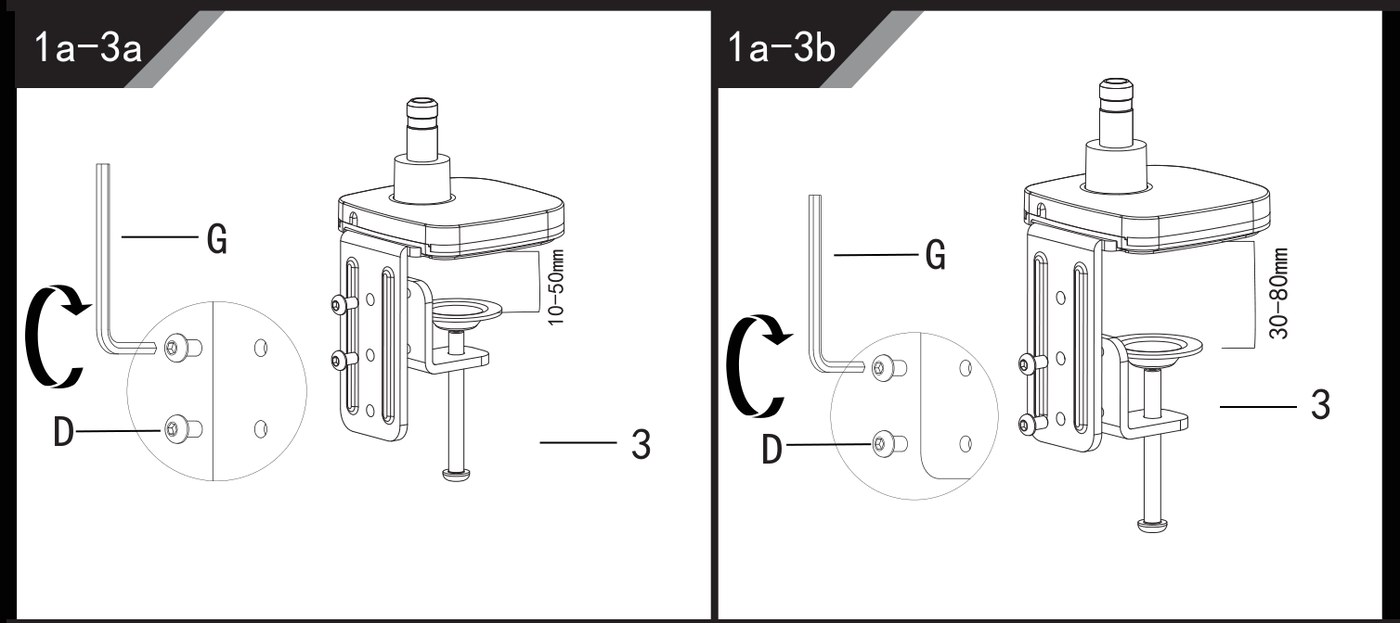

  1. Przykręć zacisk (3) do wspornika (2) dwiema śrubami M6 × 10 mm (D) kluczem imbusowym 4 mm (G). Wybierz parę otworów według grubości blatu: górne otwory dla blatu 10–50 mm (rys. 1a-3a), dolne dla 30–80 mm (rys. 1a-3b).
Krok 1a-3: zacisk przykręcony do wspornika w górnych otworach dla blatu 10–50 mm albo w dolnych dla 30–80 mm
  1. Zahacz zacisk o krawędź biurka i dokręcaj śrubę zacisku od spodu kluczem imbusowym 5 mm (H), aż podstawa będzie stała sztywno (rys. 1a-4).

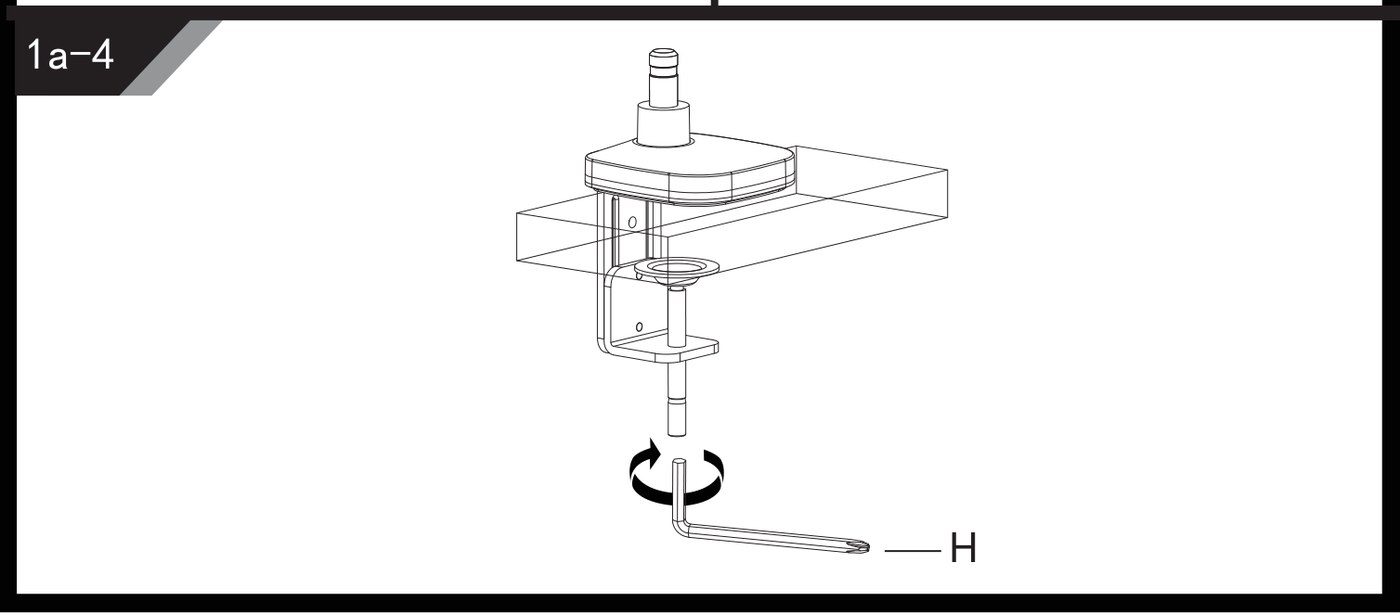

Krok 1a-4: podstawa zaciśnięta na krawędzi biurka, śruba zacisku dokręcona od spodu kluczem imbusowym

Sposób B — przez otwór w blacie

  1. Wciśnij zaślepkę (10) w podstawę (1) (rys. 1b-1).
  2. Przełóż długą śrubę (4) przez płytkę przelotową (5) i od spodu przez otwór w blacie, wkręć ją w podstawę i dokręć, aż podstawa będzie stała sztywno na biurku (rys. 1b-2).

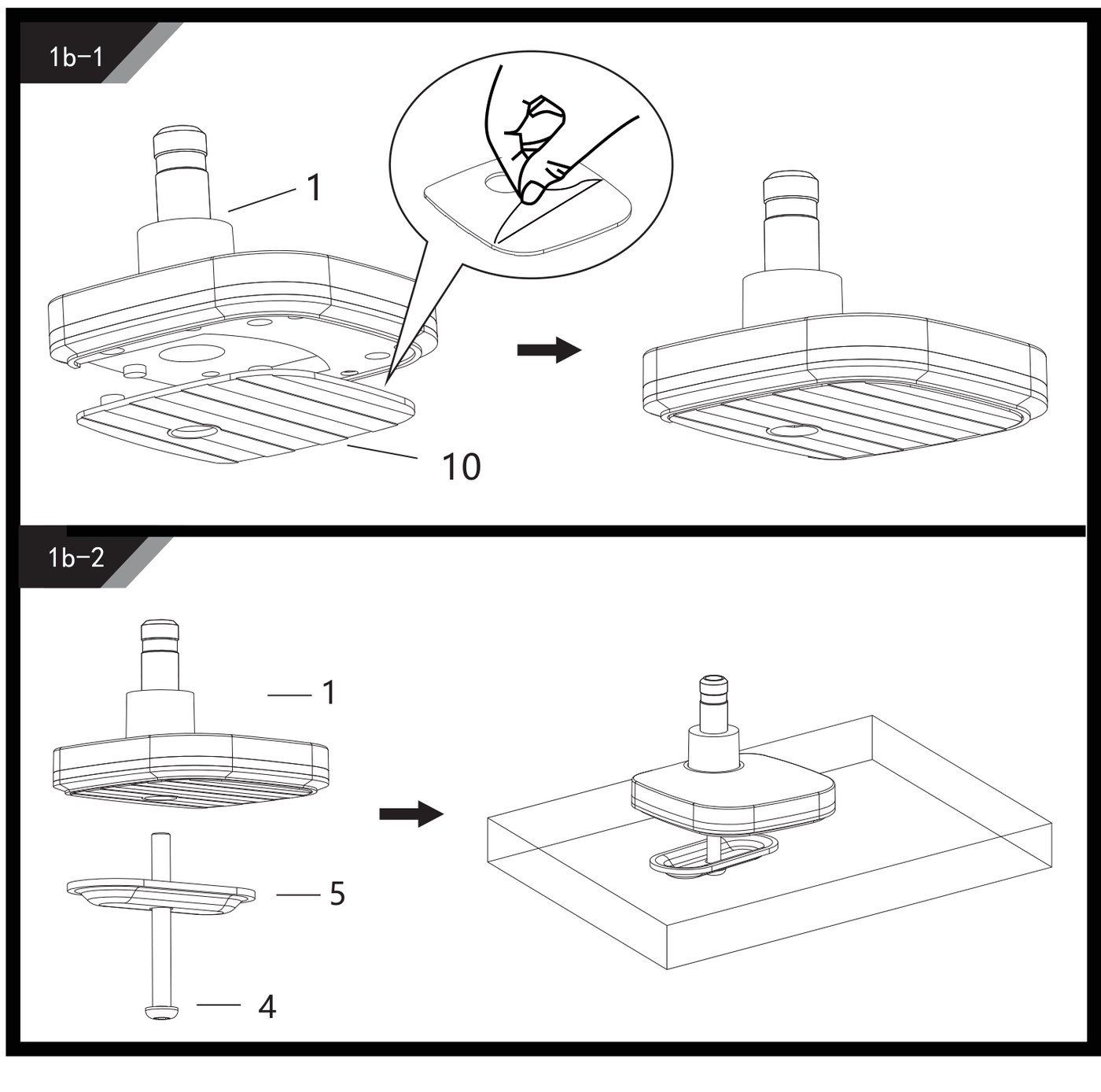

Krok 1b: zaślepka wciśnięta w podstawę oraz długa śruba z płytką przelotową wkręcona w podstawę przez otwór w blacie

Krok 2 — Montaż ramion​

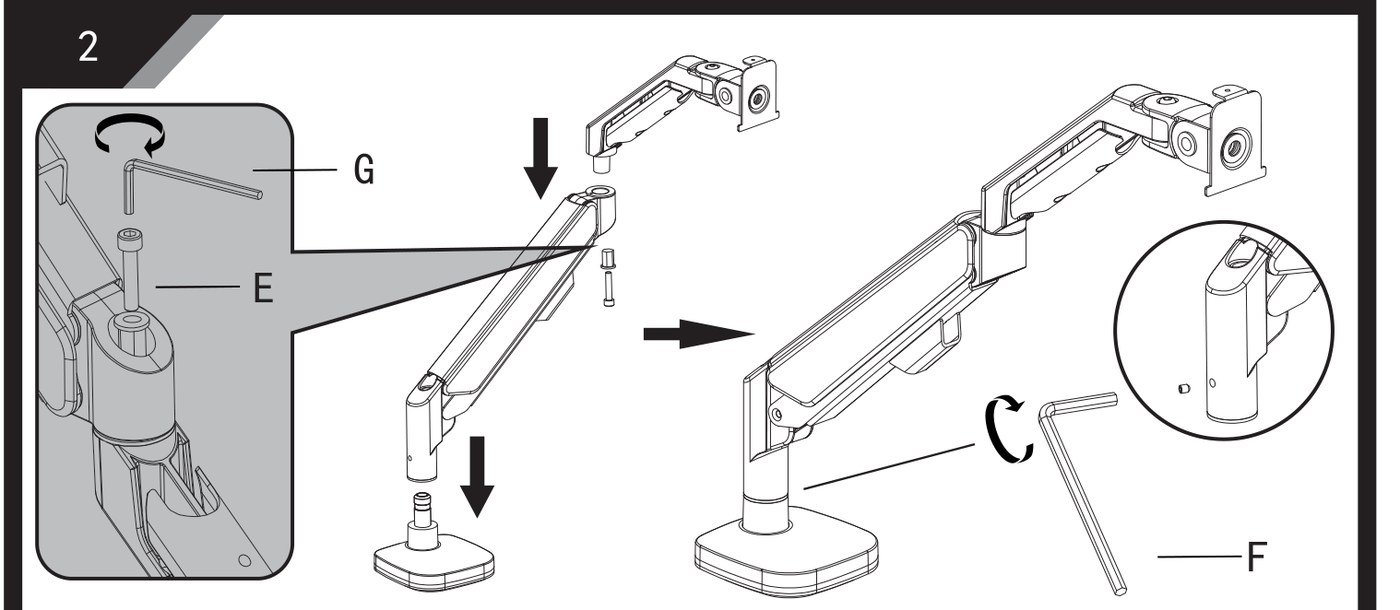

  1. Nasuń ramię dolne (6) na kolumnę podstawy, a ramię górne (7) na czop ramienia dolnego.
  2. Zablokuj przegub obu ramion śrubą M5 × 25 mm (E), dokręcając ją kluczem imbusowym 4 mm (G).
  3. Dokręć śrubę blokującą na kolumnie kluczem imbusowym 3 mm (F), aby ramienia nie dało się zdjąć z podstawy.
Krok 2: ramię dolne na kolumnie, ramię górne na dolnym, dokręcona śruba przegubu E i śruba kolumny

Krok 3 — Montaż płytki VESA do monitora​

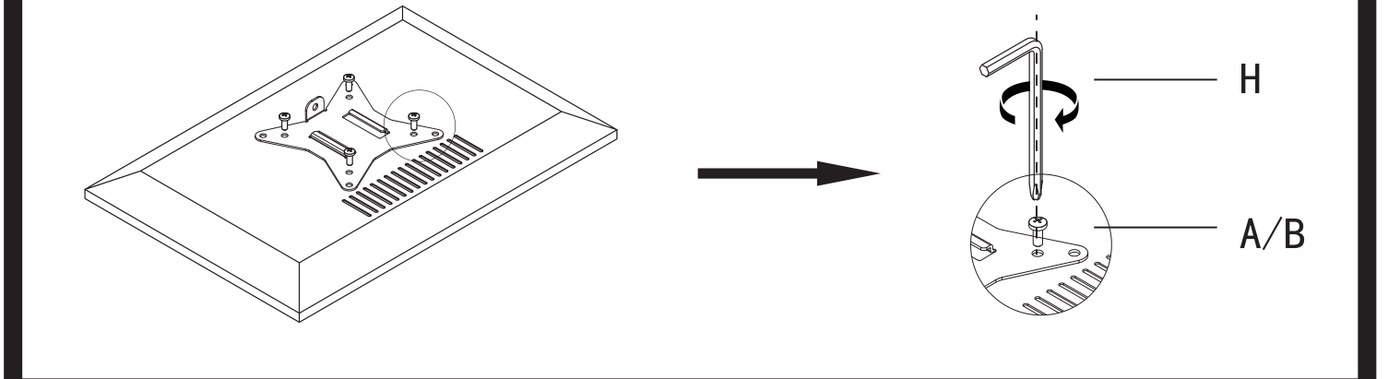

Przykręć płytkę VESA (8) do tyłu monitora czterema śrubami — M4 × 10 mm (A) albo M5 × 10 mm (B), zależnie od gwintów w monitorze — kluczem imbusowym 5 mm (H). Dokręcaj kluczem ręcznie, nie wkrętarką: zbyt mocne dokręcenie może uszkodzić monitor.

Krok 3: płytka VESA przykręcona do tyłu monitora czterema śrubami kluczem imbusowym

Krok 4 — Zawieszenie monitora​

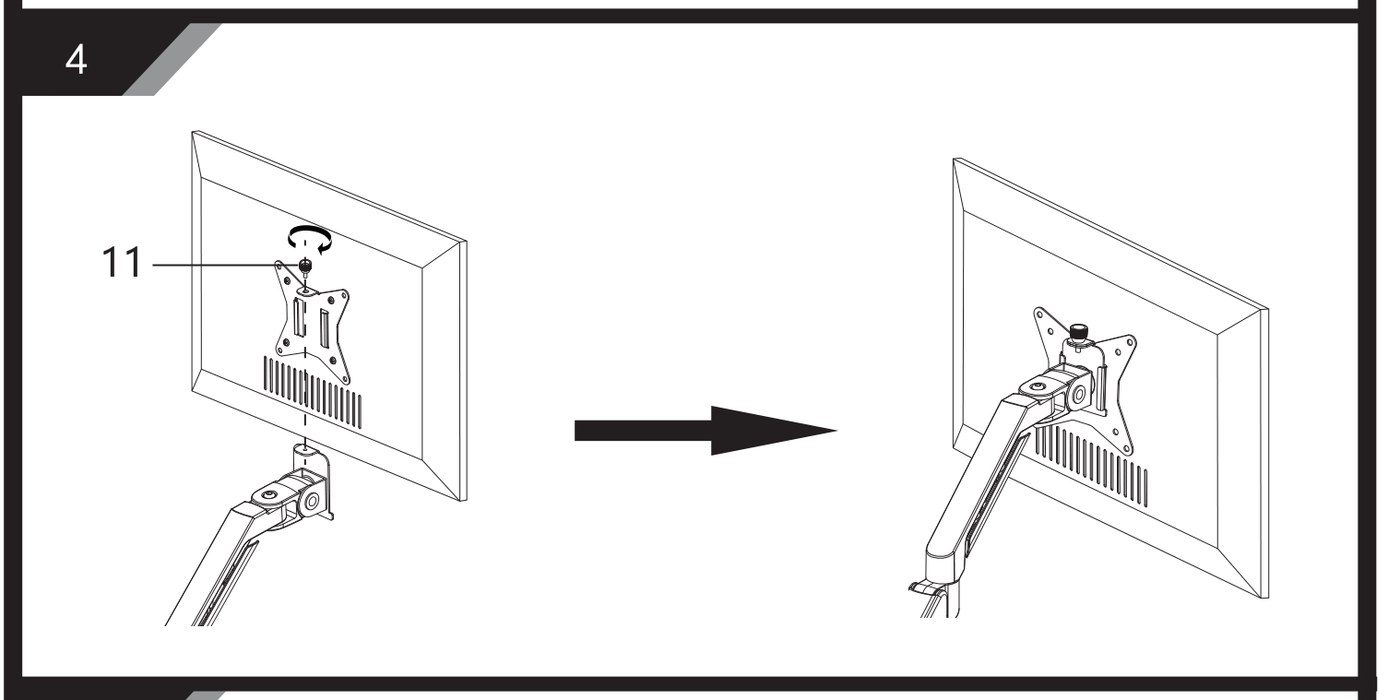

  1. Gdy druga osoba trzyma monitor, wsuń jego płytkę VESA od góry na głowicę ramienia górnego, jak pokazano.
  2. Nakręć nakrętkę blokującą (11) na czop na szczycie głowicy, aby monitor nie mógł się zsunąć.
uwaga

Nie puszczaj monitora, dopóki nakrętka blokująca (11) nie jest nakręcona.

Krok 4: monitor wsunięty na głowicę ramienia i zabezpieczony nakrętką blokującą 11

Krok 5 — Dopasowanie sprężyny gazowej do wagi monitora​

Śruba naciągu znajduje się w ramieniu górnym, przy przegubie z głowicą. Przytrzymaj ramię poziomo jedną ręką i kręć śrubą kluczem imbusowym 5 mm (H) — może to wymagać wielu obrotów:

  • Ramię opada pod monitorem (rys. 5-1): kręć śrubą w lewo (+), aby zwiększyć naciąg, aż ramię utrzyma ciężar.

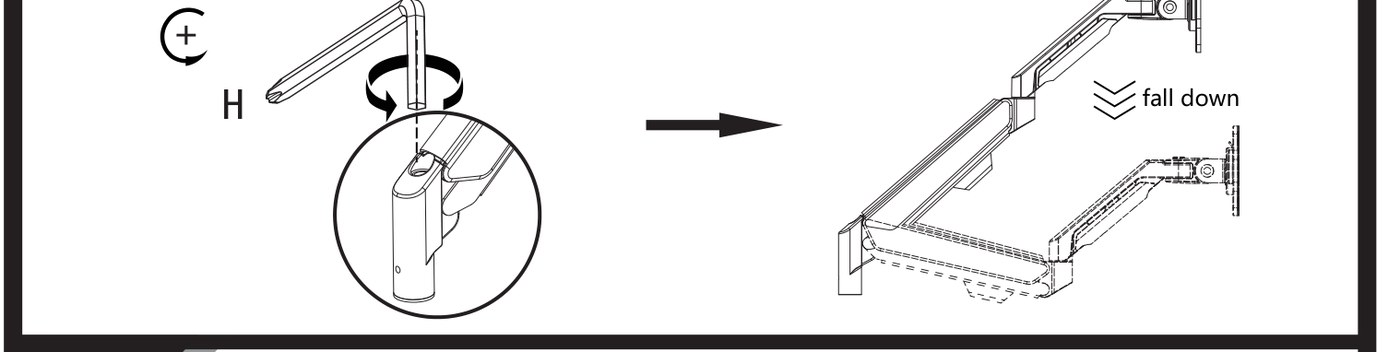

Krok 5-1: ramię opada — śruba naciągu kręcona w lewo (+) kluczem imbusowym 5 mm
  • Ramię samo się unosi (rys. 5-2): kręć śrubą w prawo (−), aby zmniejszyć naciąg, aż ramię zostanie tam, gdzie je ustawisz.

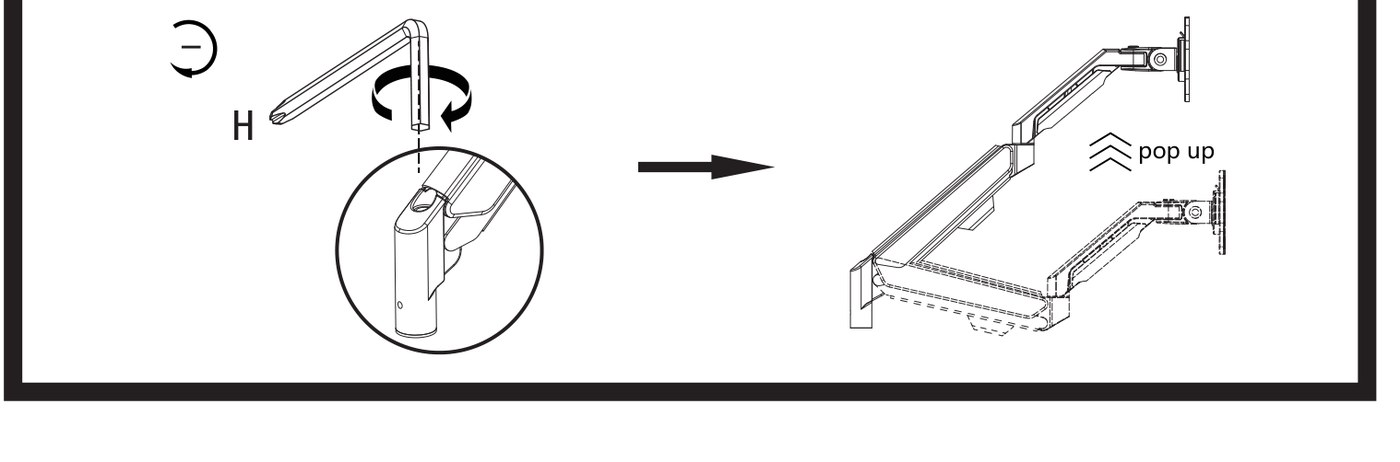

Krok 5-2: ramię się unosi — śruba naciągu kręcona w prawo (−) kluczem imbusowym 5 mm

Krok 6 — Ustawienie oporu pochylenia​

Jeśli ekran pochyla się zbyt ciężko albo zbyt luźno, wyreguluj śrubę na przegubie pochylenia głowicy kluczem imbusowym 5 mm (H): w prawo, aby dokręcić, w lewo, aby poluzować.

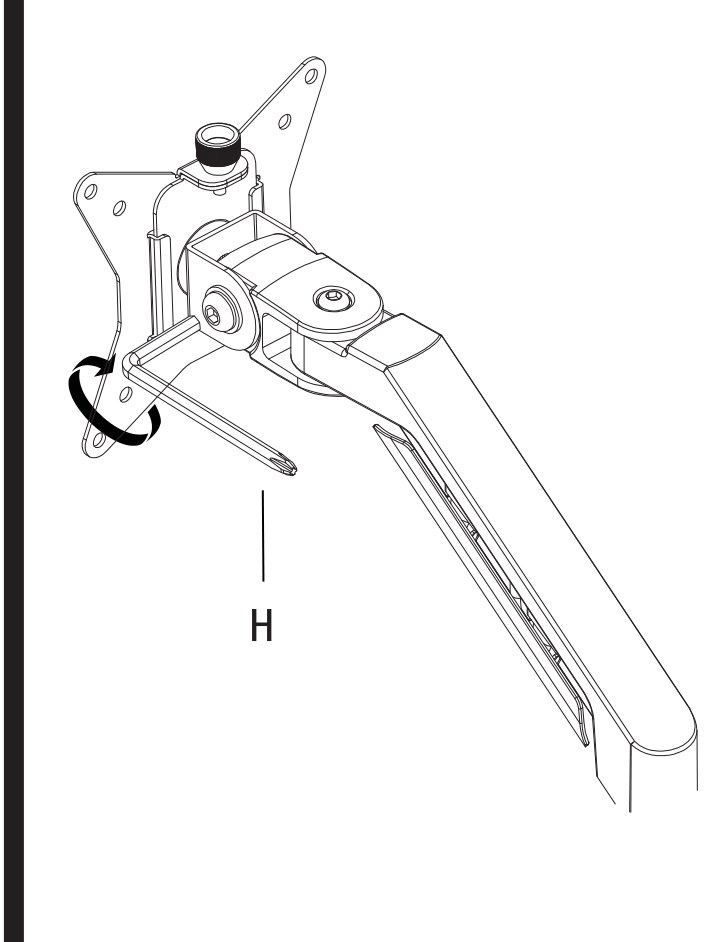

Krok 6: śruba oporu na przegubie pochylenia głowicy kręcona kluczem imbusowym 5 mm

Krok 7 — Ułożenie przewodu​

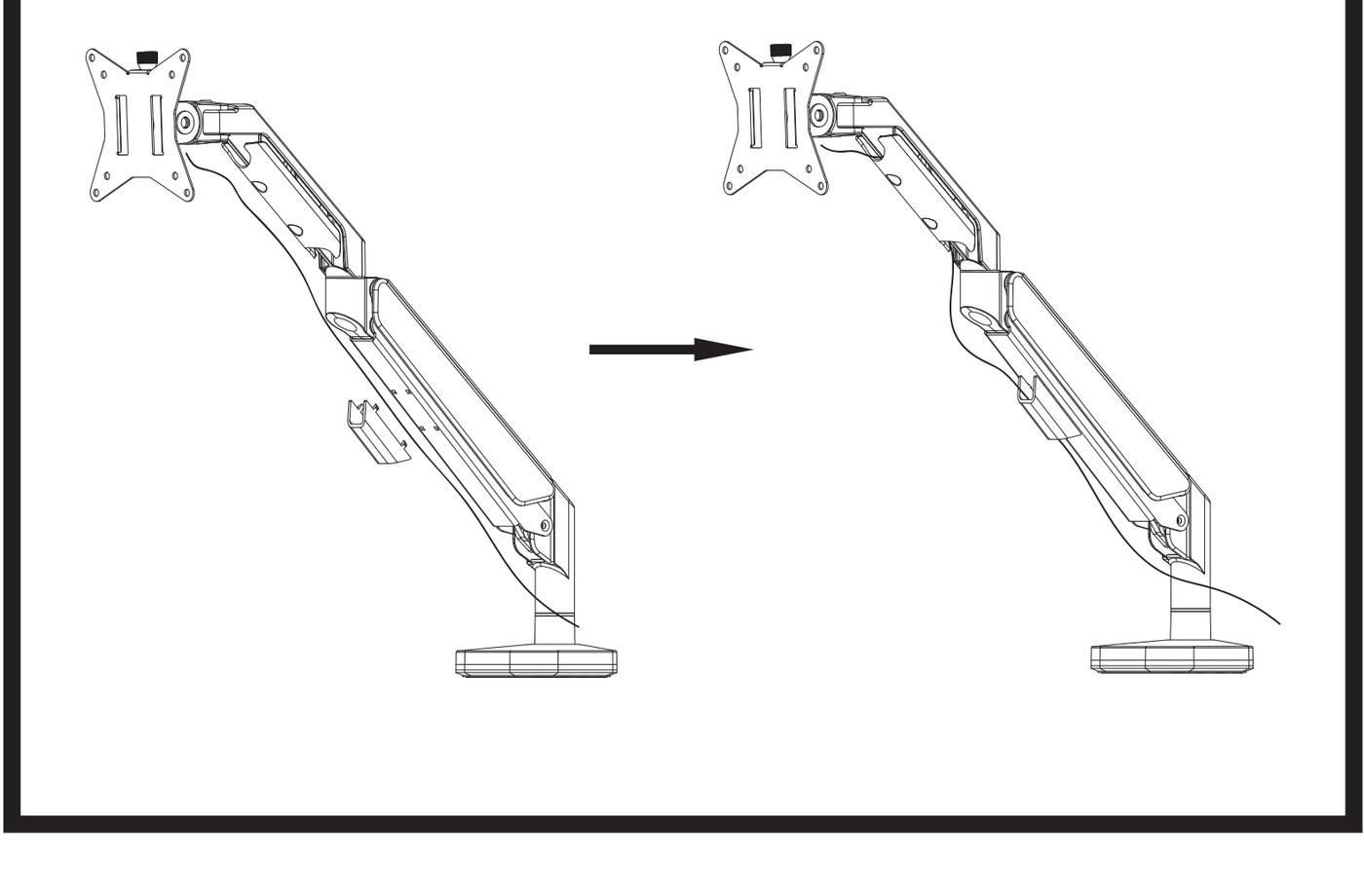

Poprowadź przewód monitora wzdłuż ramienia i zatrzaśnij na nim osłonę przewodu (9) na ramieniu dolnym. Zostaw zapas przewodu przy przegubach na pełny ruch ramienia.

Krok 7: przewód ułożony wzdłuż ramienia i osłona przewodu zatrzaśnięta na ramieniu dolnym

Krok 8 — Ramię jest gotowe do pracy​

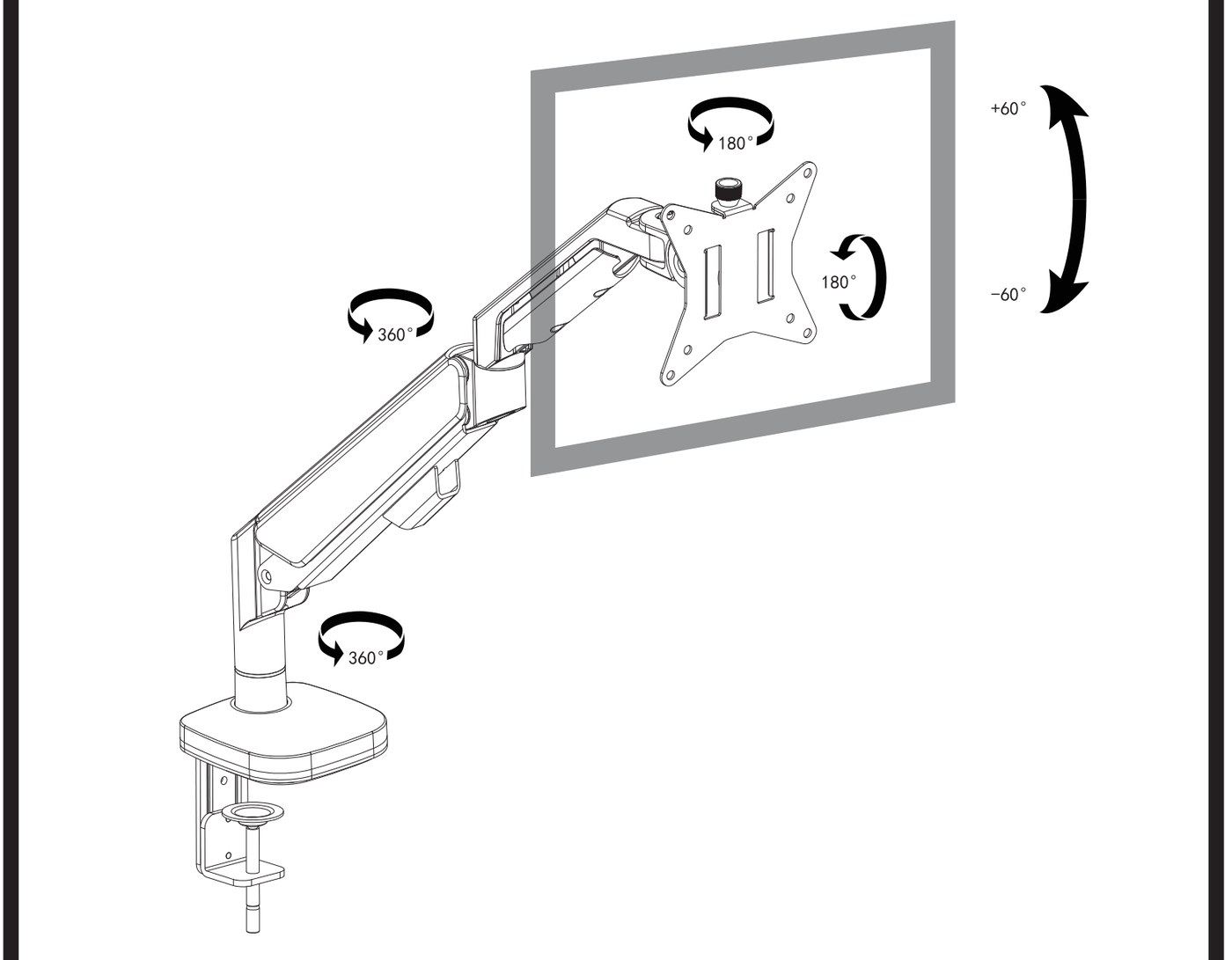

Rysunek pokazuje zakresy ruchu: podstawa i przegub ramienia obracają się o 360°, głowica obraca się o 180° i przechyla ekran o 180° do pionu, a ekran pochyla się od −60° do +60°.

Krok 8: zakresy ruchu — 360° w podstawie i przegubie, obrót i pivot 180° na głowicy, pochylenie ±60°
ostrzeżenie

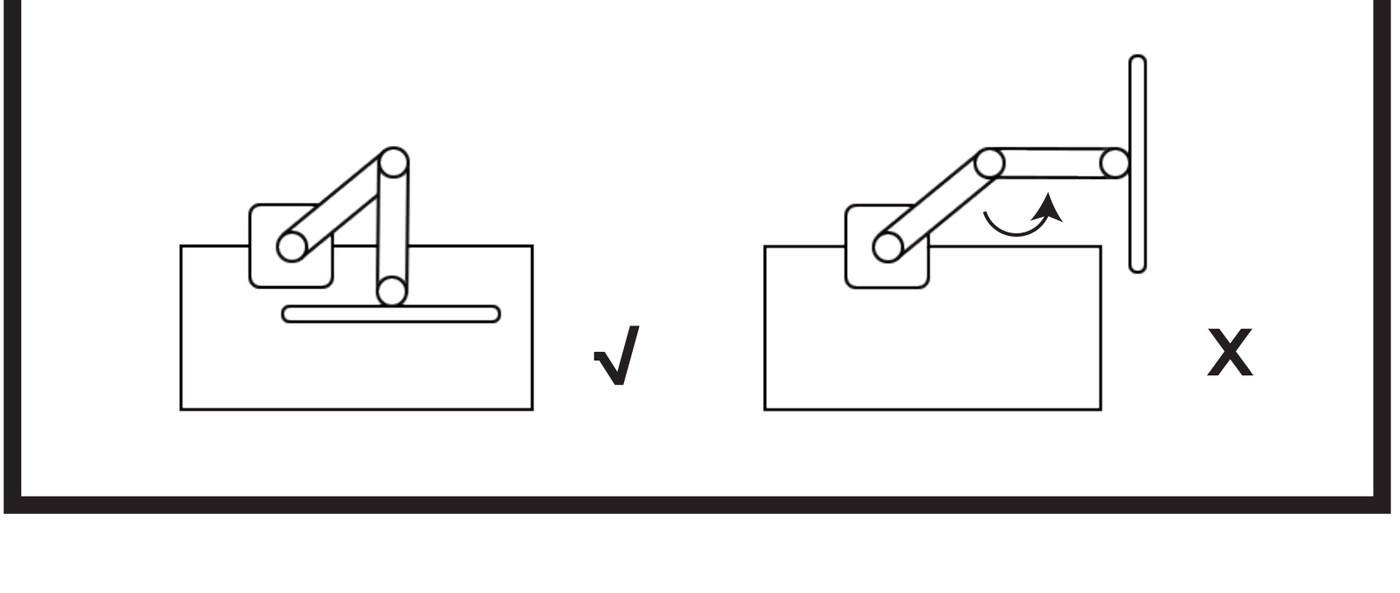

Nie wysuwaj monitora poza krawędź biurka — ramię traci wtedy stabilność i może się przewrócić lub uszkodzić.

Monitor utrzymany nad blatem (poprawnie) i wysunięty poza krawędź biurka (błędnie)

Praca z ramieniem​

Po ustawieniu naciągu wszystko reguluje się ręcznie:

  • Wysokość i wysięg — chwyć ekran i przesuń; sprężyna gazowa trzyma go w miejscu (wysięg do 407 mm)
  • Obrót — 360° w podstawie i w przegubie ramienia, ±90° na głowicy
  • Pochylenie — od −60° do +60°
  • Obrót ekranu — ±180°, dzięki czemu można ustawić go pionowo
  • Obciążenie — jeden monitor 2–9 kg; po zmianie monitora ustaw naciąg ponownie
  • Trzymaj monitor nad blatem — nigdy nie wysuwaj go poza krawędź biurka

Najczęściej zadawane pytania​

Jakie rozmiary i standardy monitorów są obsługiwane?
SolidHand-BG01BW obsługuje monitory od 13 do 32 cali ze wzorami montażowymi VESA 75 × 75 i 100 × 100.
Jaki jest maksymalny udźwig?
Ramię jest przeznaczone do monitorów o wadze od 2 do 9 kg.
Jak zamontować uchwyt na biurku?
Można użyć zacisku na krawędzi biurka albo mocowania przelotowego przez istniejący otwór w dowolnym miejscu blatu. Oba sposoby opisuje krok 1.
Jaki zakres ruchu zapewnia ramię?
Oferuje obrót o 360° w podstawie i przegubie, pochylenie ±60°, obrót monitora ±180°, obrót ramienia ±90° i maksymalny wysięg 407 mm.
Czy uchwyt ma porty USB?
Nie, nie ma wbudowanych portów USB.
Ramię samo opada albo się unosi — co zrobić?
Sprężyna gazowa nie jest dopasowana do wagi monitora. Przytrzymaj ramię poziomo i kręć śrubą naciągu w ramieniu górnym kluczem imbusowym 5 mm: w lewo (+), jeśli ramię opada, w prawo (−), jeśli się unosi. Może to wymagać wielu obrotów — zobacz krok 5.
