Potrójny uchwyt na monitory ze sprężyną gazową i portami USB, SolidHand-BG03SU

GTIN: 5907614667627 · SKU: SolidHand-BG03SU

SolidHand-BG03SU utrzymuje trzy monitory o przekątnej od 17 do 27 cali i wadze do 7 kg każdy na jednej srebrnej kolumnie przymocowanej do biurka. Dwa boczne ekrany wiszą na ramionach ze sprężyną gazową, które sięgają do 748 mm i poruszają się pod lekkim naciskiem; trzeci osadzony jest pomiędzy nimi na głowicy na kolumnie. Każdy ekran pochyla się o ±40°, obraca o ±180° do pionu i odchyla o ±90°. Dwa porty USB 3.0 w podstawie przenoszą złącza USB komputera na front biurka.

Spis treści​

Specyfikacja​

  • Kolor: srebrny
  • Materiał wykonania: aluminium, stal, plastik
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 3
  • Przekątna monitora: 17–27 cali
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Waga jednego monitora: 7 kg
  • Regulacja wysokości: wspomagana sprężyną gazową
  • Zakres obrotu ramion: +90° ~ −90°
  • Zakres obrotu monitora: +180° ~ −180°
  • Zakres pochylenia monitora: +40° ~ −40°
  • Maks. wysięg ramienia: 748 mm
  • Obrót przy kolumnie: ±135°
  • Porty USB: 2 × USB 3.0 w podstawie, zasilane z komputera
  • Montaż: zacisk do blatu o grubości 10–60 mm lub 40–90 mm (zależnie od położenia wspornika) albo przez otwór w blacie o grubości 10–80 mm
  • Wymiary uchwytu: 15,03 × 17,9 × 72,7 cm
  • Wymiary opakowania: 60,2 × 45,6 × 13,8 cm
  • Waga uchwytu: 8,95 kg
  • Waga z opakowaniem: 9,85 kg

Zawartość zestawu​

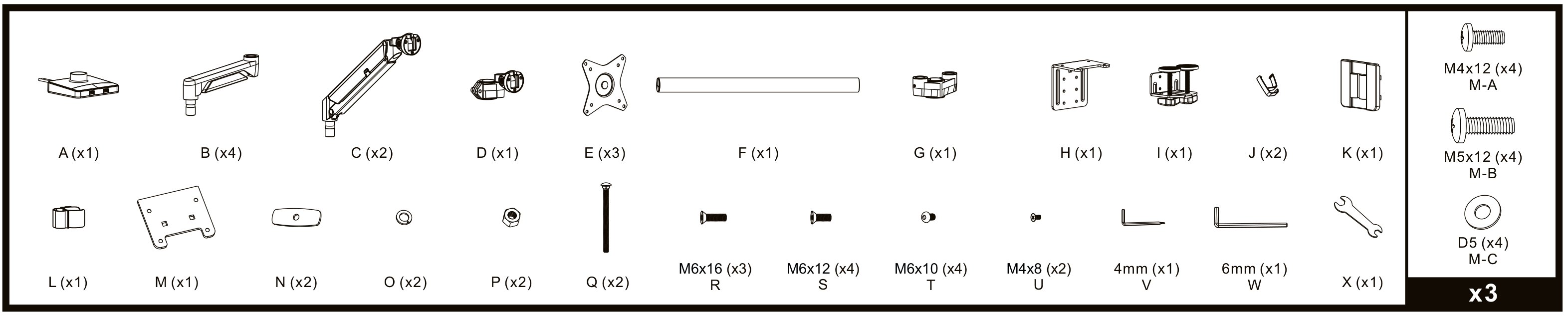

Zawartość zestawu SolidHand-BG03SU: podstawa z portami USB, cztery ramiona, dwa ramiona ze sprężyną gazową, głowica, trzy płytki VESA, kolumna, elementy zacisku i montażu przelotowego, śruby, trzy klucze i trzy komplety śrub do monitorów
  • A — podstawa z portami USB 3.0 (× 1)
  • B — ramię (× 4)
  • C — ramię ze sprężyną gazową i głowicą (× 2)
  • D — głowica z mocowaniem VESA do monitora środkowego (× 1)
  • E — płytka VESA (× 3)
  • F — kolumna (× 1)
  • G — obejma kolumny (× 1)
  • H — wspornik zacisku (× 1)
  • I — zacisk do blatu (× 1)
  • J — klips na kable (× 2)
  • K — osłona kabli podstawy (× 1)
  • L — zaślepka kolumny (× 1)
  • M — płytka do montażu przez otwór (× 1)
  • N — podkładka owalna (× 2)
  • O — podkładka (× 2)
  • P — nakrętka (× 2)
  • Q — śruba przelotowa (× 2)
  • R — śruba M6 × 16 (× 3)
  • S — śruba M6 × 12 (× 4)
  • T — śruba M6 × 10 (× 4)
  • U — śruba M4 × 8 (× 2)
  • V — klucz imbusowy 4 mm (× 1)
  • W — klucz imbusowy 6 mm (× 1)
  • X — klucz płaski (× 1)
  • M-A — śruba do monitora M4 × 12 (× 4)
  • M-B — śruba do monitora M5 × 12 (× 4)
  • M-C — podkładka D5 (× 4)

Śruby do monitorów M-A, M-B i podkładki M-C są w zestawie w trzech kompletach — po jednym na każdy monitor. Kroki 2 i 3 są wymienne: wspornik zacisku (H) z zaciskiem (I) przy montażu na krawędzi blatu albo płytka (M) ze śrubami (Q) przy montażu przez otwór.

Zanim zaczniesz​

Montaż zajmuje około czterdziestu minut. Przygotuj:

  • Drugą osobę do pomocy — monitory wiesza się na ramionach we dwie osoby
  • Wkrętak krzyżakowy; oba klucze imbusowe (4 i 6 mm) oraz klucz płaski są w zestawie
  • Wolną krawędź biurka o grubości blatu 10–90 mm albo blat o grubości 10–80 mm z otworem przy montażu przelotowym
  • Sprawdzenie, czy każdy monitor waży nie więcej niż 7 kg i ma otwory VESA 75 × 75 lub 100 × 100
uwaga

Zanim zaczniesz, sprawdź, czy w zestawie są wszystkie wymienione części. Jeśli czegoś brakuje albo coś jest uszkodzone, skontaktuj się z nami przed montażem.

Montaż​

Krok 1 — Przygotuj podstawę i osadź kolumnę​

  1. Otwórz pokrywę podstawy (A), jak pokazuje rysunek, i wyprowadź przez otwór dwa przewody USB.
  2. Włóż kolumnę (F) w podstawę i przykręć ją od środka trzema śrubami M6 × 16 (R), używając klucza imbusowego 4 mm (V).

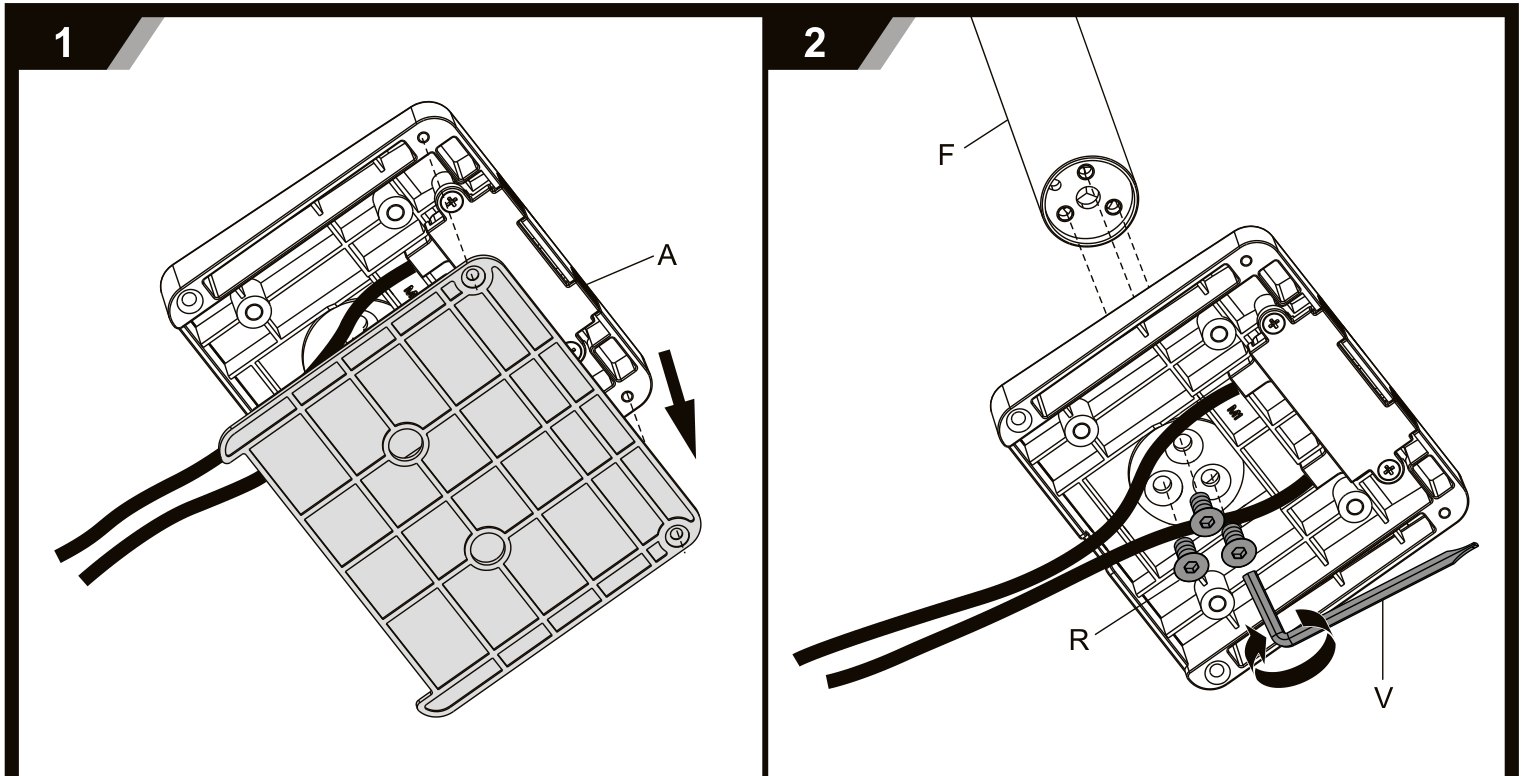

Krok 1: otwarta pokrywa podstawy A z wyprowadzonymi przewodami USB i kolumna F przykręcona trzema śrubami M6 × 16 (R)

Krok 2 — Zamocuj podstawę do biurka zaciskiem​

To pierwszy z dwóch sposobów montażu; wybierz go, jeśli biurko ma wolną krawędź. Wspornik ma dwa położenia — dla cieńszego i grubszego blatu.

  1. Przykręć wspornik zacisku (H) do podstawy śrubami M6 × 12 (S), używając klucza imbusowego 4 mm (V), a następnie zamknij pokrywę podstawy i zabezpiecz ją dwiema śrubami M4 × 8 (U).
  2. Nasuń zacisk (I) na wspornik i przykręć go śrubami M6 × 10 (T): górne otwory dają zakres 10–60 mm, dolne 40–90 mm.
  3. Nasuń zestaw na krawędź blatu i dokręć śrubę zacisku mocno do spodu blatu.
  4. Zatrzaśnij osłonę kabli (K) na wsporniku, nad przewodami USB.

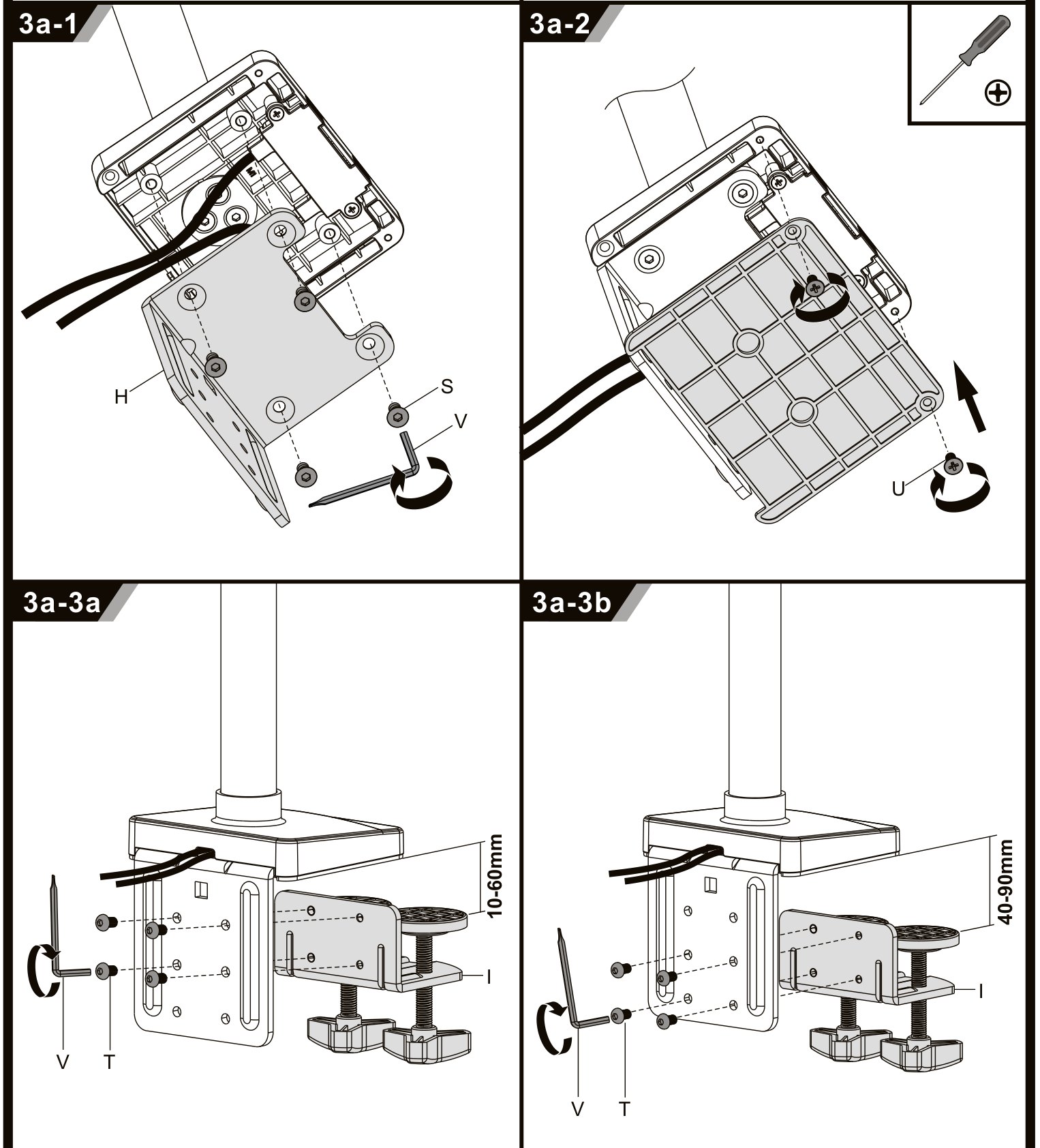

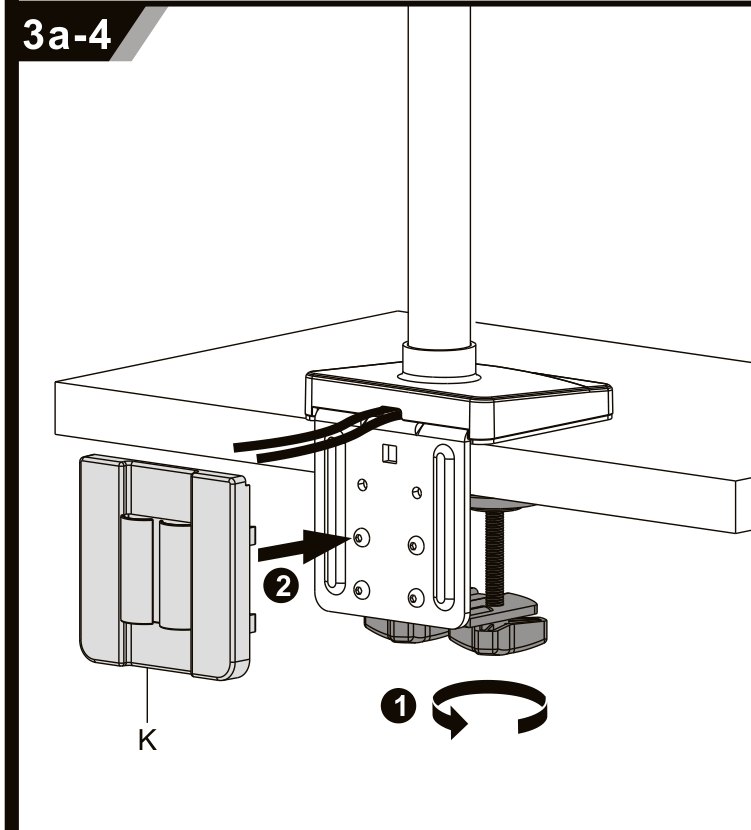

Krok 2: wspornik zacisku H przykręcony do podstawy, pokrywa zamknięta śrubami M4 × 8 (U) i zacisk I ustawiony dla blatu 10–60 mm albo 40–90 mm Krok 2: osłona kabli K zatrzaśnięta na wsporniku nad przewodami USB

Krok 3 — Albo zamocuj podstawę przez otwór w blacie​

Ten sposób zastępuje krok 2, gdy uchwyt ma stać z dala od krawędzi biurka. Blat musi mieć grubość 10–80 mm i otwór na śruby.

  1. Przykręć płytkę (M) do podstawy śrubami M6 × 12 (S) i przełóż przez nią dwie śruby przelotowe (Q).
  2. Zamknij pokrywę podstawy i zabezpiecz ją dwiema śrubami M4 × 8 (U).
  3. Jeśli blat nie ma otworu, wywierć go zgodnie z rysunkiem, przełóż śruby, załóż od spodu podkładki owalne (N), podkładki (O) i nakrętki (P), a następnie dokręć je kluczem płaskim (X).

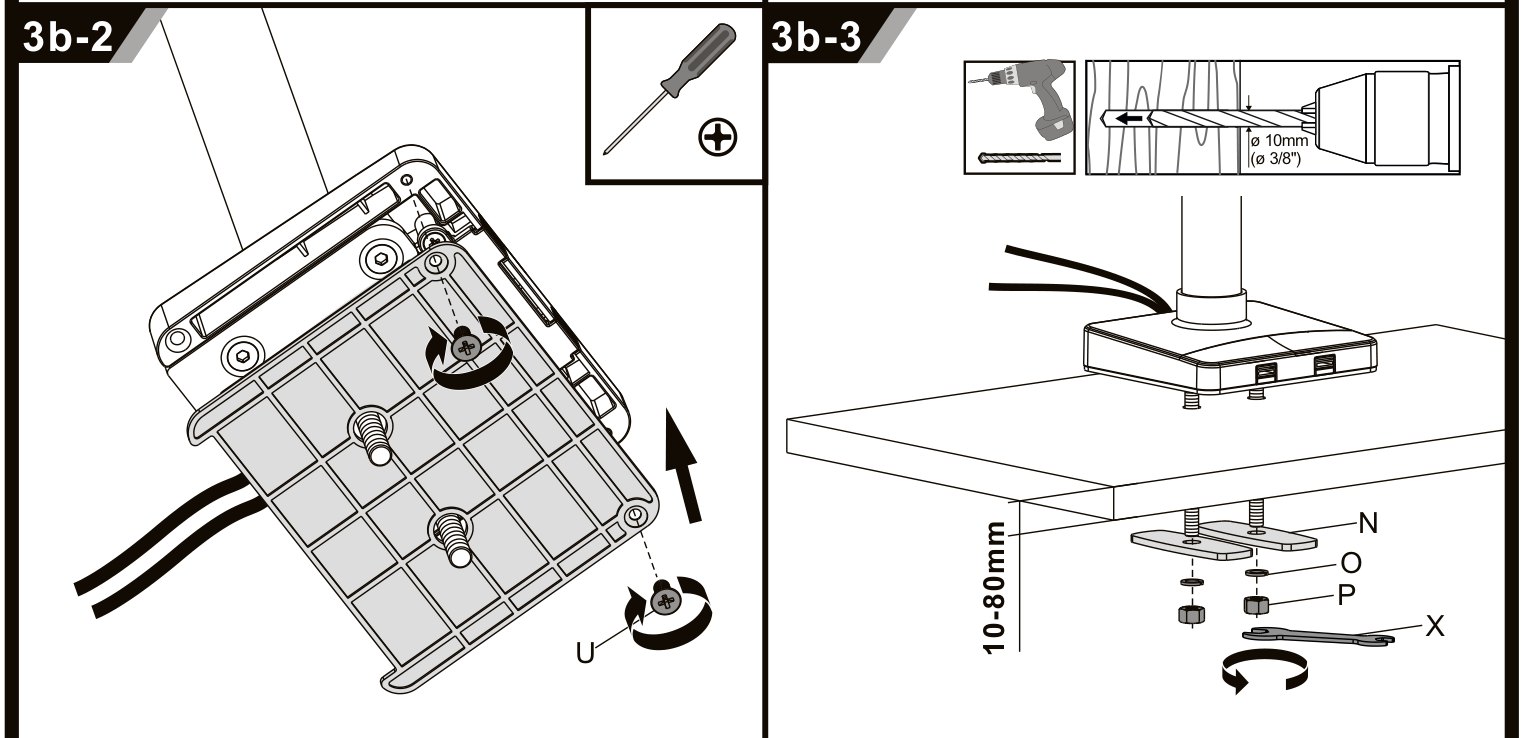

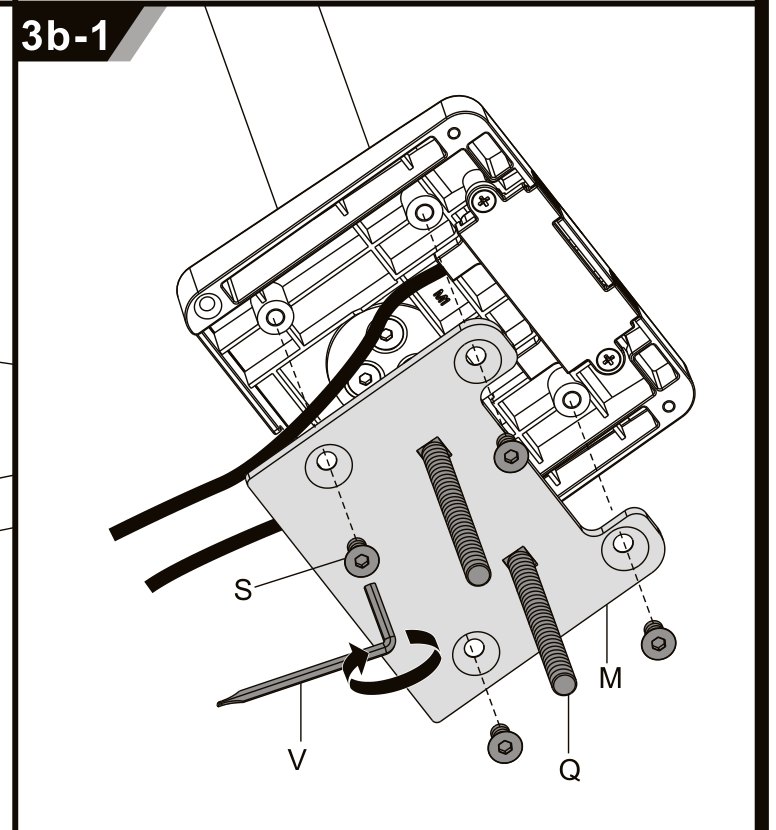

Krok 3: płytka M ze śrubami Q przykręcona do podstawy Krok 3: zamknięta pokrywa ze śrubami U, wywiercony otwór w blacie i śruby dokręcone od spodu podkładkami N i O oraz nakrętkami P

Krok 4 — Załóż obejmę i zaślepkę​

  1. Nasuń na kolumnę (F) od góry obejmę (G), a następnie zaślepkę (L).
  2. Ustaw obejmę na wysokości, na której mają znaleźć się ramiona, i dokręć jej śrubę kluczem imbusowym 6 mm (W).

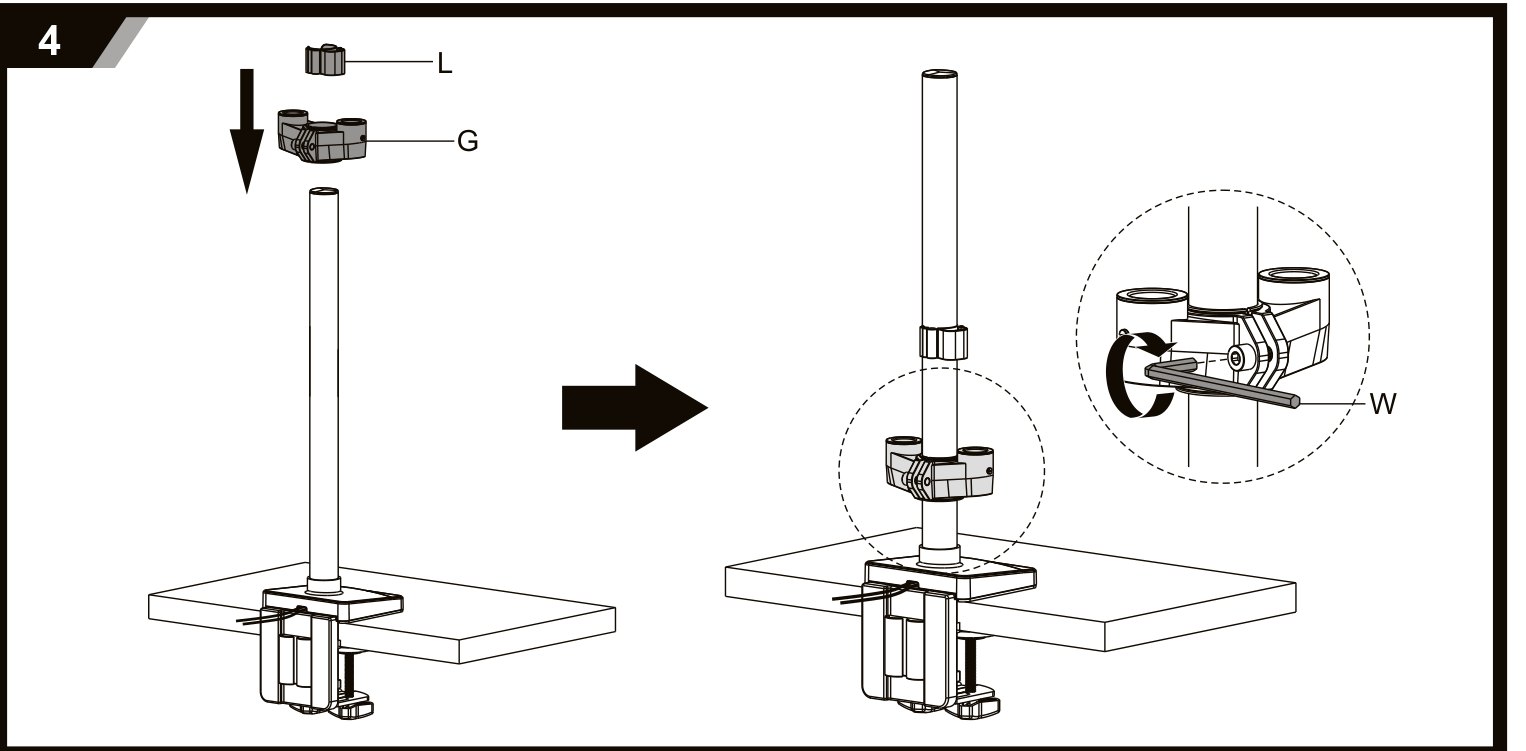

Krok 4: obejma G i zaślepka L nasunięte na kolumnę, obejma dokręcona kluczem imbusowym 6 mm (W)

Krok 5 — Osadź ramiona​

  1. Nasuń ramiona (B) na kolumnę — po dwa z każdej strony — i zablokuj każde śrubą, używając klucza imbusowego 4 mm (V).
  2. Do końca każdej pary ramion przyłącz ramię ze sprężyną gazową (C) i zablokuj je w ten sam sposób.
  3. Wciśnij klipsy na kable (J) w kanały ramion — przytrzymają później przewody monitorów.

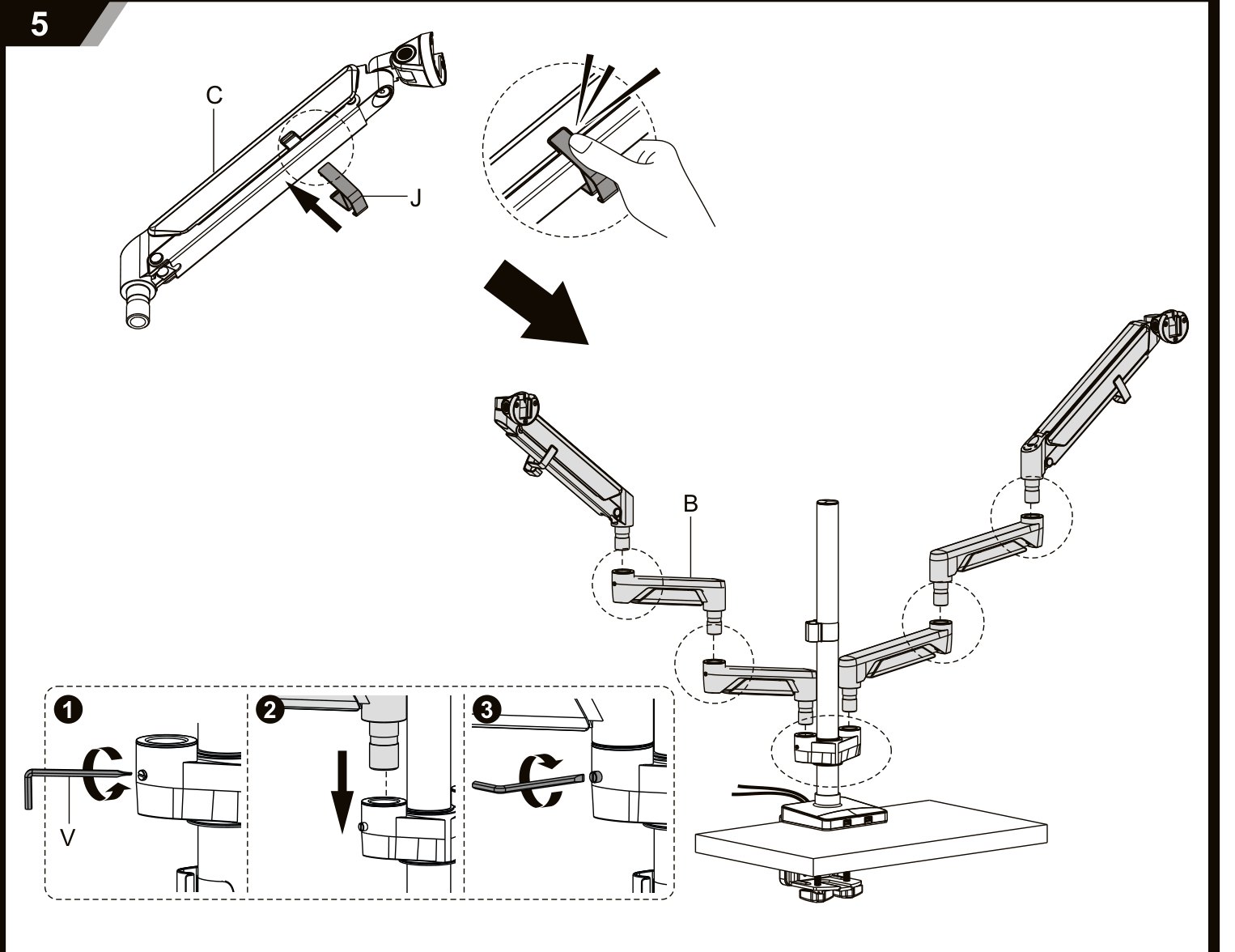

Krok 5: ramiona B nasunięte na kolumnę, ramiona ze sprężyną gazową C zamocowane na ich końcach i klipsy J wciśnięte w kanały

Krok 6 — Załóż głowicę monitora środkowego​

Nasuń głowicę (D) na kolumnę powyżej ramion i dokręć jej śrubę kluczem imbusowym 6 mm (W). Na tej głowicy zawiśnie środkowy monitor.

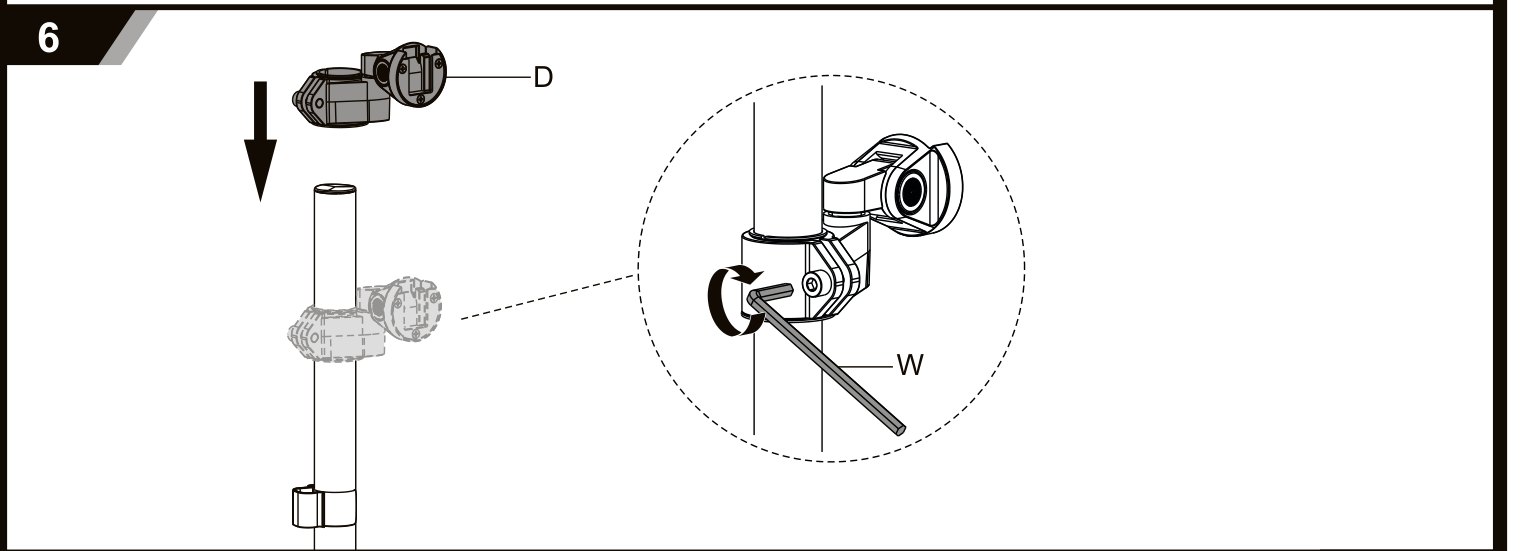

Krok 6: głowica D monitora środkowego nasunięta na kolumnę i dokręcona kluczem imbusowym 6 mm (W)

Krok 7 — Przykręć płytki VESA do monitorów​

Połóż każdy monitor ekranem do dołu na miękkiej, czystej powierzchni i dopasuj płytkę (E) do otworów VESA — 75 × 75 mm albo 100 × 100 mm.

  1. Użyj śrub M4 × 12 (M-A) albo M5 × 12 (M-B) z podkładkami (M-C) — zależnie od gwintu w monitorze.
  2. Dobierz taką długość śruby, żeby ani nie opierała się o dno gwintu, ani nie była za krótka — rysunek pokazuje ustawienie prawidłowe i błędne.
  3. Dokręcaj cztery śruby równomiernie wkrętakiem i nie dokręcaj ich zbyt mocno.

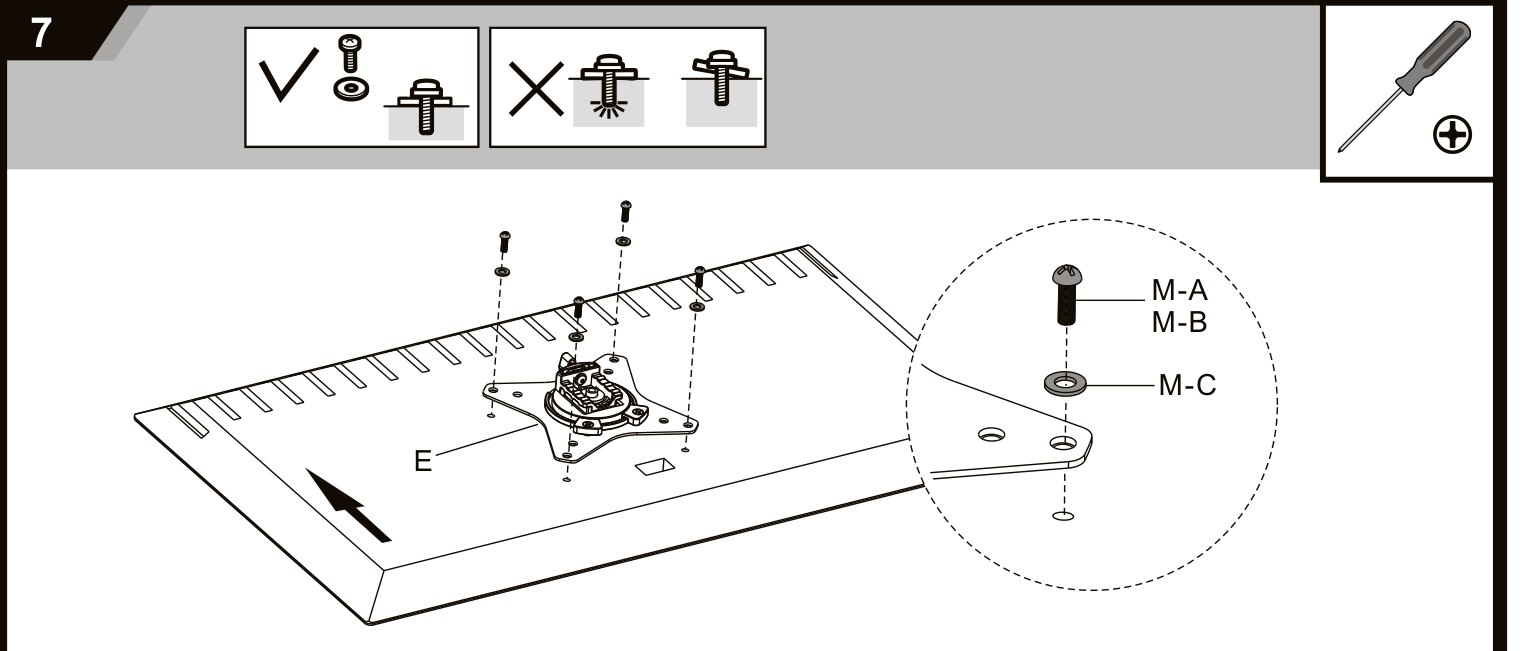

Krok 7: płytka VESA E przykręcona do monitora śrubami M-A albo M-B z podkładkami M-C, z pokazaniem prawidłowej i błędnej długości śruby

Krok 8 — Zawieś monitory​

  1. Poproś drugą osobę, aby przytrzymała monitor, i zaczep jego płytkę VESA (E) na głowicy ramienia, aż się osadzi.
  2. Przekręć zatrzask na głowicy z pozycji Unlock na Lock, jak pokazuje powiększenie, żeby płytka nie mogła się zsunąć.
  3. Powtórz przy dwóch pozostałych monitorach.
uwaga

Nie puszczaj ekranu, zanim jego zatrzask nie znajdzie się w pozycji Lock.

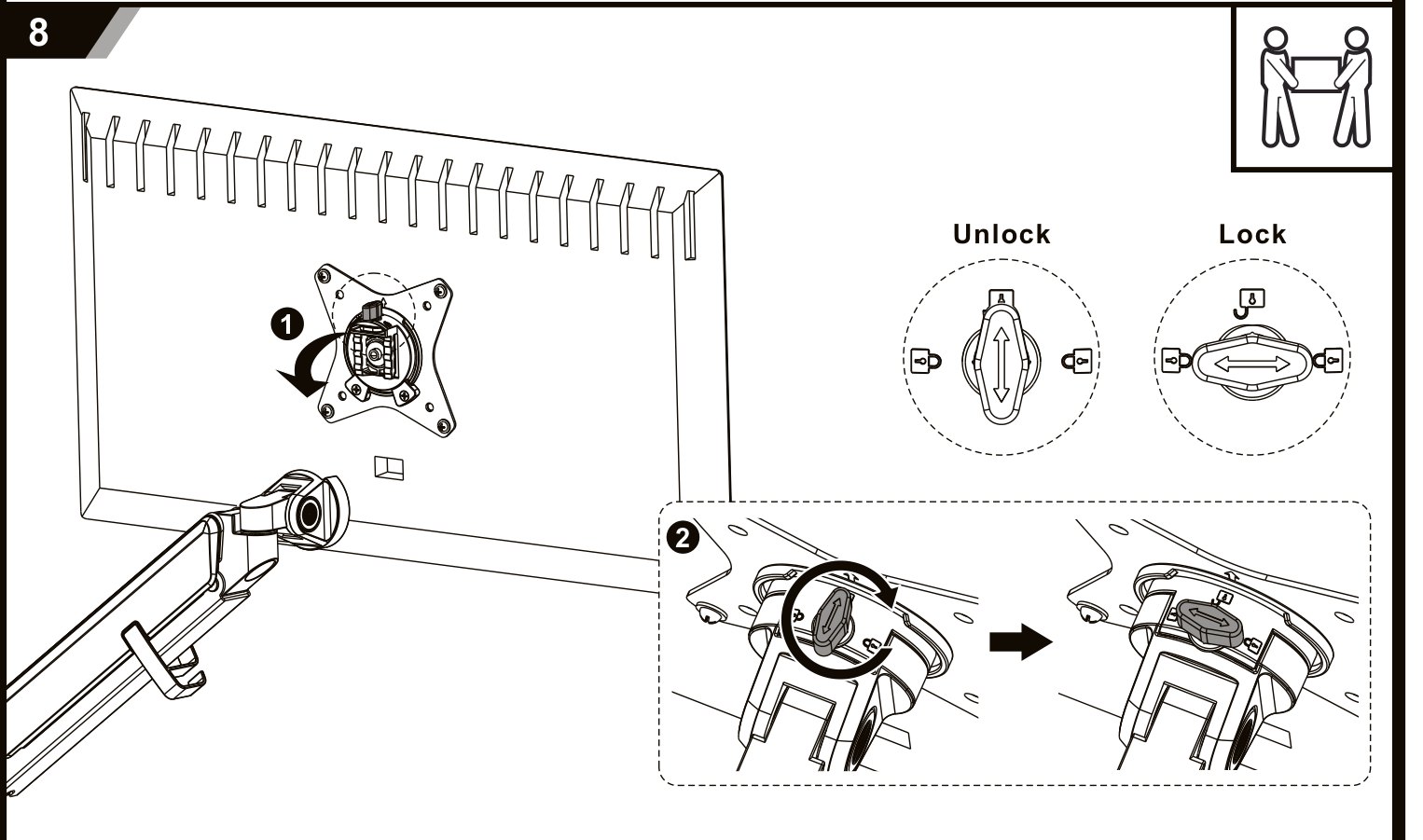

Krok 8: płytka VESA zaczepiona na głowicy ramienia i zatrzask przekręcony z Unlock na Lock

Krok 9 — Wyważ sprężyny gazowe​

Każda sprężyna gazowa musi odpowiadać wadze monitora, który na niej wisi. Dobrze wyważone ramię utrzymuje pozostawioną pozycję i porusza się pod lekkim naciskiem. Reguluj przy zawieszonych monitorach:

  1. Jeśli ramię opada, kręć jego śrubą regulacyjną w stronę +; jeśli unosi się, kręć w stronę −.
  2. Pracuj małymi krokami i po każdym obrocie sprawdzaj ramię w całym zakresie.
  3. Powtórz przy drugim ramieniu ze sprężyną gazową.
uwaga

Nie obciążaj ramienia ponad dopuszczalne 7 kg i podczas regulacji zachowaj dystans od ruchomych części.

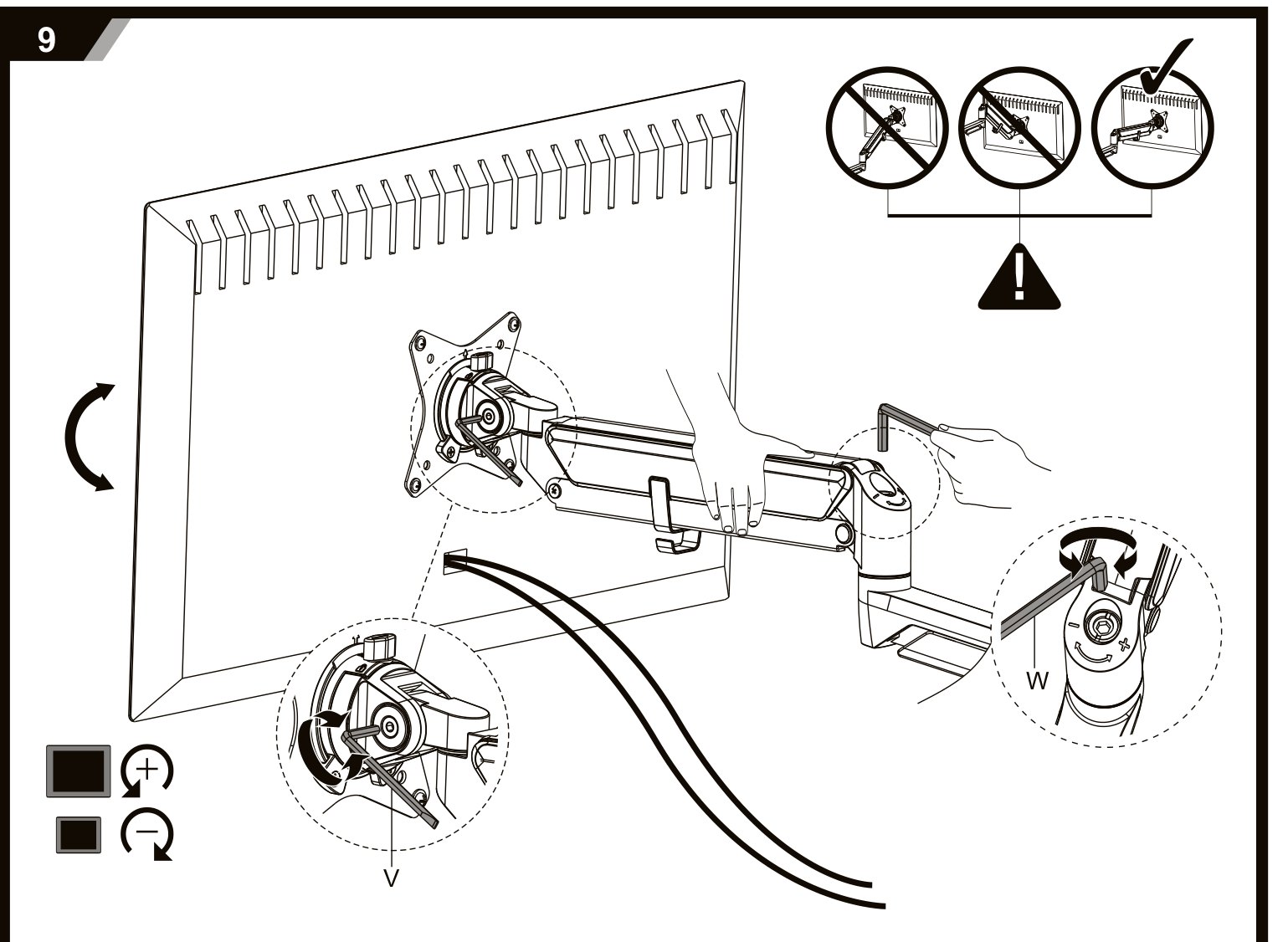

Krok 9: wyważanie sprężyny gazowej śrubą regulacyjną — plus, gdy ramię opada, minus, gdy się unosi

Krok 10 — Poprowadź przewody​

  1. Ułóż przewody monitorów w kanałach ramion i wciśnij je w klipsy (J) — rysunek pokazuje sposób prawidłowy i błędny.
  2. Zamknij osłony kanałów wzdłuż ramion, a następnie poprowadź przewody w dół kolumny do biurka.

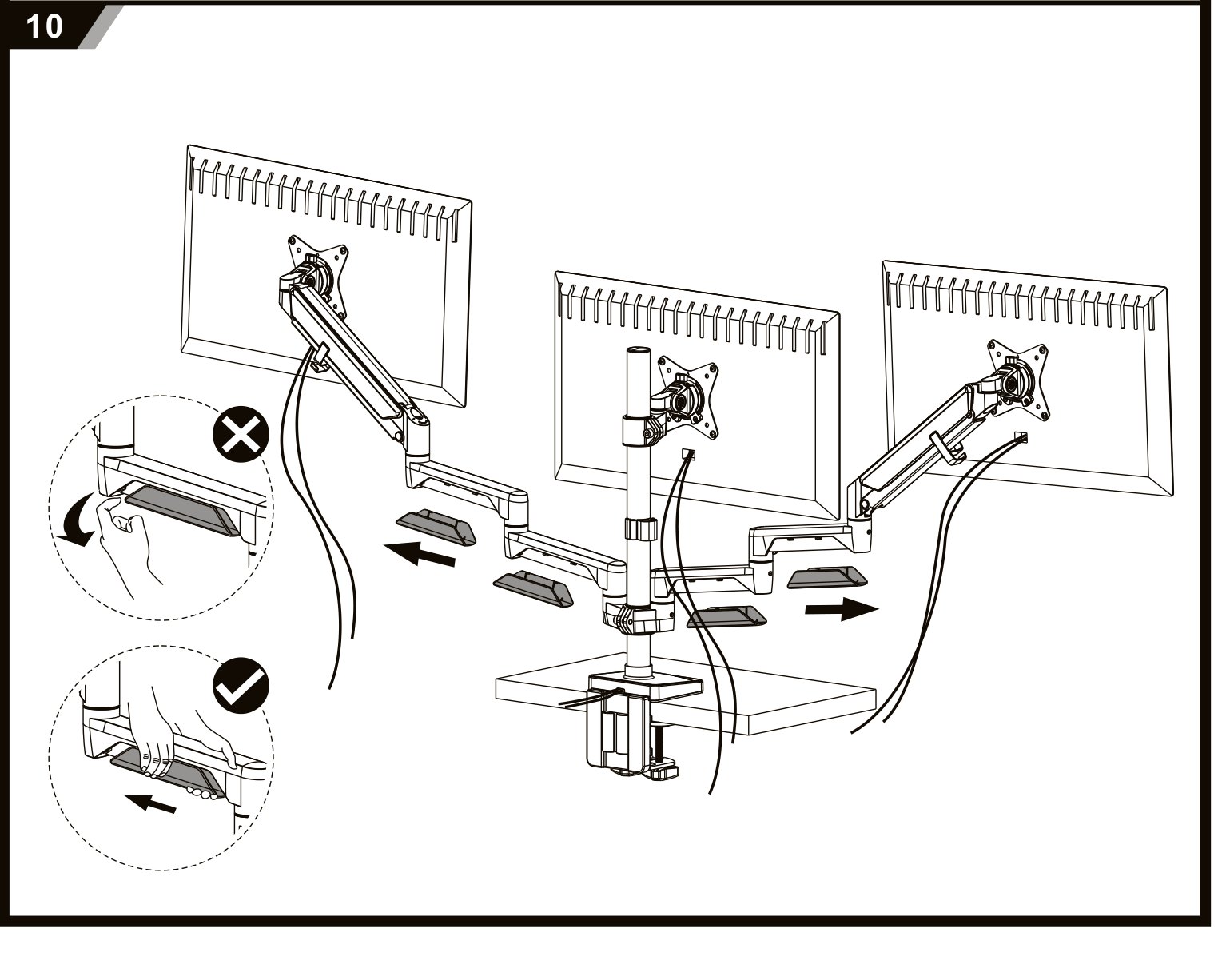

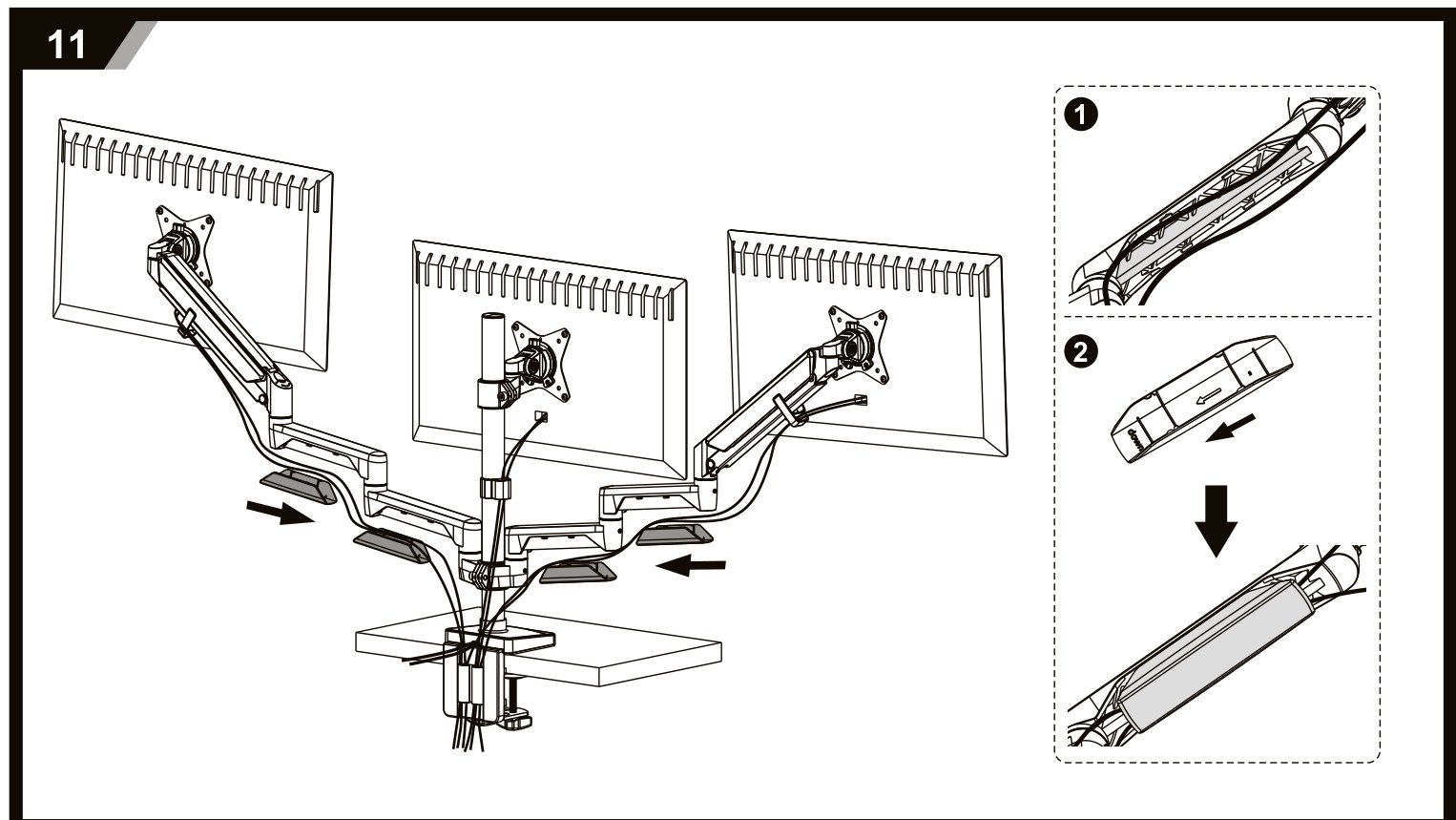

Krok 10: przewody monitorów ułożone w kanałach ramion, z zaznaczeniem prowadzenia prawidłowego i błędnego Krok 10: osłony kanałów zatrzaśnięte na ramionach po ułożeniu przewodów

Krok 11 — Ustaw pozycję roboczą​

Ostatni rysunek pokazuje wszystkie zakresy uchwytu. Ekrany ustawia się ręką:

  1. Obrót przy kolumnie — ±135°
  2. Obrót ramion — ±180° w przegubach, ±90° przy głowicy
  3. Obrót ekranu — ±180°, czyli każdy ekran można ustawić w pionie
  4. Pochylenie ekranu — od +40° do −40°

Jeśli ekran nie utrzymuje ustawionego kąta, dokręć wkrętakiem śruby oznaczone a i b na jego głowicy, jak pokazuje dolny rysunek.

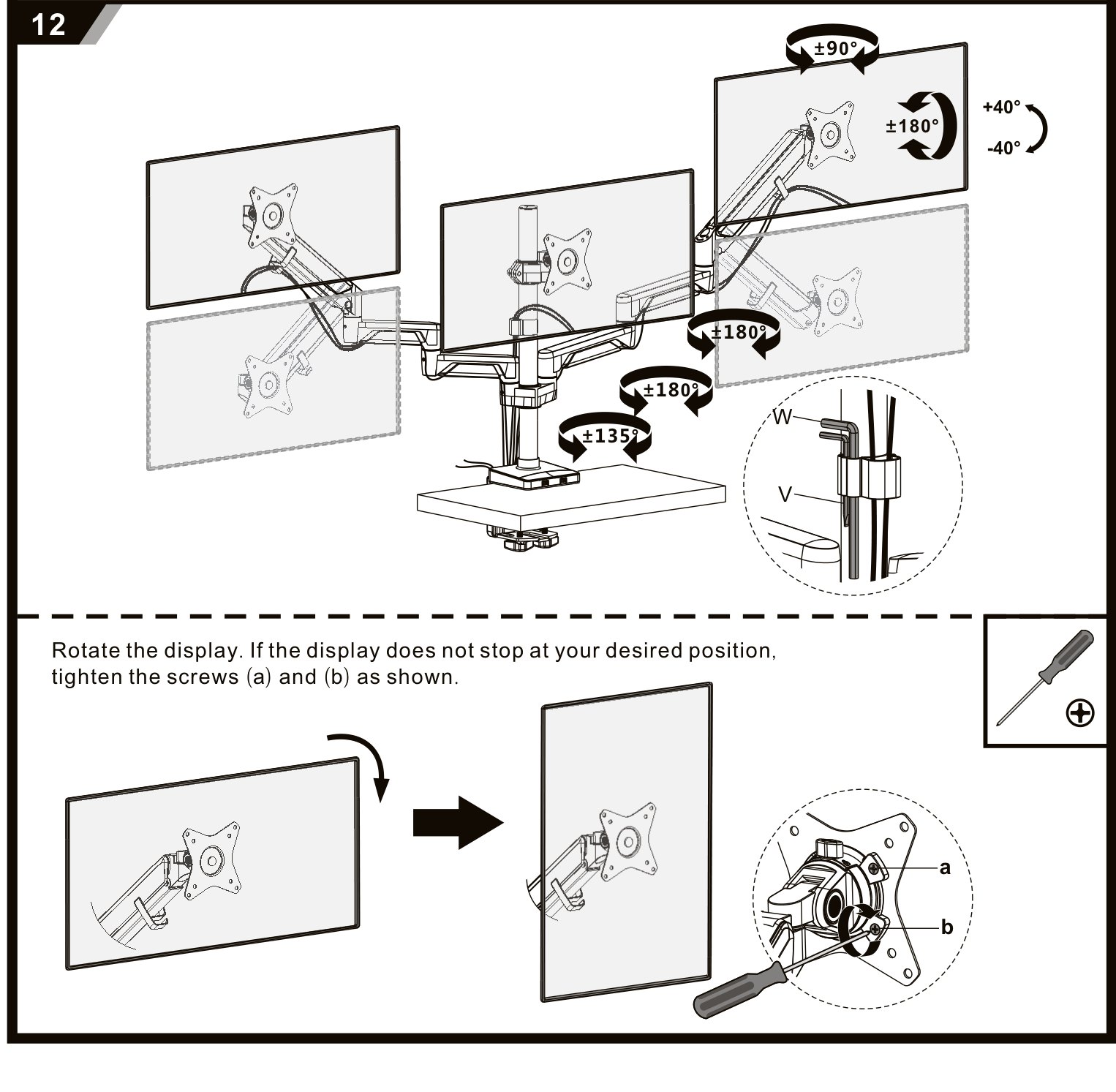

Krok 11: zakresy obrotu, odchylenia i pochylenia uchwytu oraz śruby a i b decydujące o tym, jak mocno ekran trzyma kąt

Korzystanie z uchwytu​

Gdy monitory wiszą na ramionach, a sprężyny są wyważone, wszystko ustawia się ręką:

  • Wysokość — boczne ekrany unoszą się i opadają na ramionach ze sprężyną gazową
  • Zasięg — do 748 mm od kolumny
  • Obrót przy kolumnie — ±135°; obrót ramion ±180°, głowica ±90°
  • Obrót ekranu — od +180° do −180°, czyli również do pionu
  • Pochylenie ekranu — od +40° do −40°
  • USB — dwa porty USB 3.0 w podstawie, zasilane z komputera

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie lub nieprzestrzeganie instrukcji może doprowadzić do poważnych obrażeń ciała albo uszkodzenia sprzętu.

  • Używanie uchwytu z obciążeniem większym niż dopuszczalne 7 kg na monitor może spowodować niestabilność, a w konsekwencji obrażenia.
  • Dokładnie przestrzegaj instrukcji montażu. Nieprawidłowa instalacja może prowadzić do uszkodzeń lub poważnych obrażeń.
  • Używaj odpowiedniego sprzętu ochronnego i właściwych narzędzi. Produkt powinien być instalowany wyłącznie przez profesjonalistów.
  • Upewnij się, że powierzchnia montażowa bezpiecznie utrzyma łączną wagę urządzenia oraz wszystkich dołączonych elementów.
  • Używaj dostarczonych śrub montażowych i nie dokręcaj ich zbyt mocno.
  • Produkt zawiera małe elementy, które po połknięciu mogą stanowić ryzyko zadławienia. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Najczęściej zadawane pytania​

Jak gruby blat obsługuje zacisk SolidHand-BG03SU?
Zacisk przykręca się do wspornika w jednym z dwóch położeń: górne otwory obejmują blat 10–60 mm, dolne 40–90 mm. Przy innych biurkach użyj montażu przez otwór w blacie, który obsługuje blat 10–80 mm i wymaga otworu — może to być istniejąca przelotka na kable.
Czy mogę zawiesić monitory cięższe niż 7 kg?
Każde ramię jest przewidziane na monitor do 7 kg. Powyżej tej wagi sprężyna gazowa zaczyna opadać, a uchwyt traci stabilność. Do cięższych ekranów wybierz uchwyt o większej nośności z naszej oferty uchwytów na monitory.
Czy hub USB 3.0 wymaga osobnego zasilania?
Nie. Dwa porty USB 3.0 w podstawie są zasilane bezpośrednio z komputera dołączonym przewodem; zasilacz nie jest potrzebny.
Czy mogę obrócić monitor do pionu?
Tak. Każda głowica obraca się o ±180°, więc dowolny z trzech ekranów można ustawić pionowo — wygodnie przy dokumentach, kodzie albo długich stronach internetowych.
Dlaczego ramię samo opada albo się unosi?
Naciąg sprężyny gazowej nie odpowiada wadze tego monitora. Kręć śrubą regulacyjną ramienia w stronę +, gdy opada, i w stronę −, gdy się unosi, małymi krokami, aż ekran utrzyma pozycję. Zobacz krok 9.
