Ścienny uchwyt ze sprężyną gazową na jeden monitor, SolidHand-BGW01W

GTIN: 5907614667634 · SKU: SolidHand-BGW01W

SolidHand-BGW01W to biały uchwyt ścienny na jeden monitor od 17 do 49 cali o wadze od 2 do 20 kg. Sprężyna gazowa równoważy ciężar ekranu, więc przesuwa się go lekkim ruchem ręki i zostaje tam, gdzie go zostawisz. Ramię składa się płasko przy ścianie, a rozłożone sięga 424 mm; przeguby obracają się o ±90° i ±180°, a głowica pochyla ekran od −20° do +50° i obraca go o ±180°, więc można ustawić go pionowo. Płytę ścienną mocuje się do drewnianego słupka albo do muru na kołkach, a przewody biegną pod osłonami zatrzaskiwanymi na ramieniu.

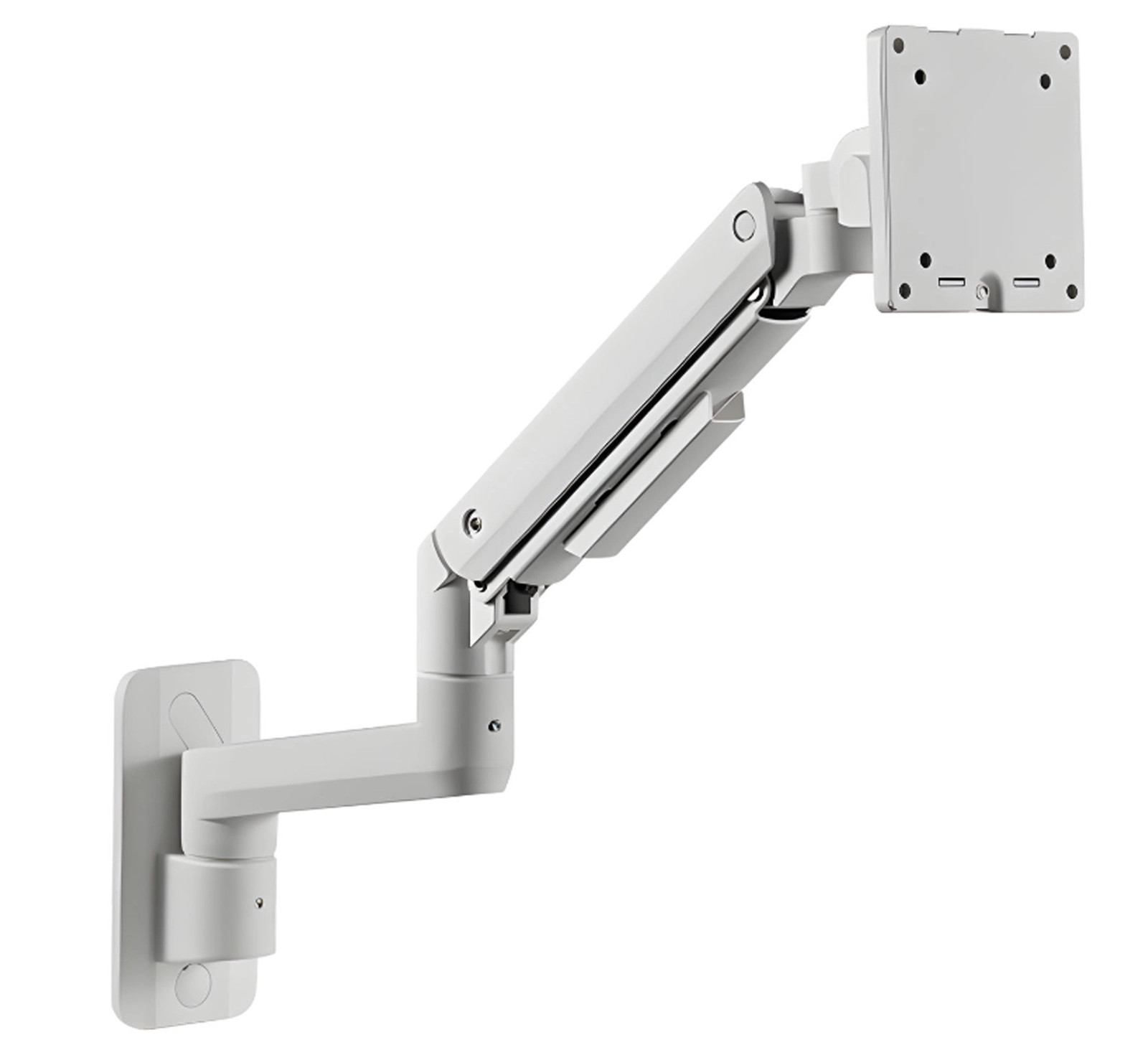

Uchwyt ścienny SolidHand-BGW01W na jeden monitor: płyta ścienna, ramię stałe, ramię ze sprężyną gazową i głowica VESA

Spis treści​

Specyfikacja​

  • Kolor: biały
  • Materiał wykonania: aluminium, stal, plastik
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 1
  • Przekątna monitora: 17–49"
  • Waga monitora: 2–20 kg
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Regulacja wysokości: wspomagana sprężyną gazową, skok do 269 mm
  • Zakres obrotu ramion: od −90° do +90°
  • Zakres obrotu monitora: od −180° do +180°
  • Zakres pochylenia monitora: od −20° do +50°
  • Maks. wysięg ramienia: 424 mm
  • Segmenty wysięgu: płyta ścienna 40 mm, ramię stałe 185 mm, ramię ze sprężyną 240–288 mm, głowica 84 mm
  • Instalacja: montaż ścienny — słupek drewniany albo mur
  • Wymiary uchwytu: 116 × 547 × 480 mm
  • Wymiary opakowania: 43 × 20 × 11 cm
  • Waga uchwytu: 3,3 kg
  • Waga uchwytu z opakowaniem: 3,74 kg

Zawartość zestawu​

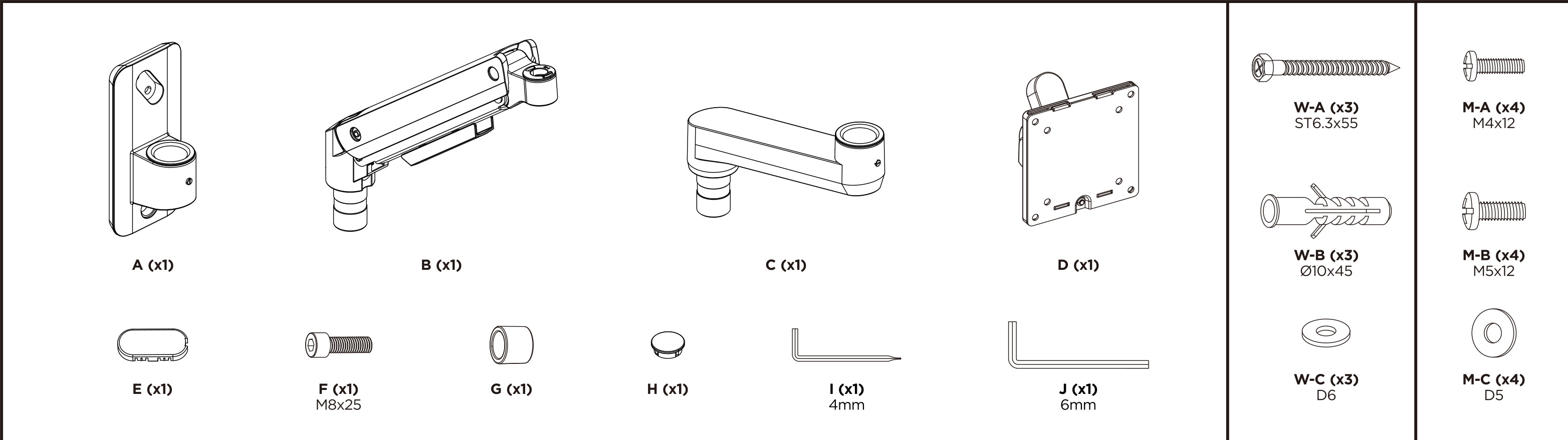

Zawartość zestawu SolidHand-BGW01W: płyta ścienna, ramię ze sprężyną gazową, ramię stałe, głowica VESA, zaślepki, śruba, tuleja dystansowa, dwa klucze imbusowe, wkręty ścienne z kołkami i podkładkami, śruby do monitora z podkładkami
  • A — płyta ścienna z obejmą (× 1)
  • B — ramię ze sprężyną gazową (× 1)
  • C — ramię stałe (× 1)
  • D — głowica VESA ze zdejmowaną płytką D1 (× 1)
  • E — zaślepka boczna (× 1), H — zaślepka okrągła (× 1)
  • F — śruba M8 × 25 mm (× 1), G — tuleja dystansowa (× 1)
  • I — klucz imbusowy 4 mm (× 1), J — klucz imbusowy 6 mm (× 1)
  • W-A — wkręt ścienny ST6,3 × 55 mm (× 3), W-B — kołek rozporowy Ø10 × 45 mm (× 3), W-C — podkładka D6 (× 3)
  • M-A — śruba do monitora M4 × 12 mm (× 4), M-B — śruba do monitora M5 × 12 mm (× 4), M-C — podkładka D5 (× 4)

Zanim zaczniesz​

Montaż zajmuje około pół godziny. Przygotuj:

  • Przeczytaj całą instrukcję, zanim zaczniesz, i ściśle przestrzegaj kolejności montażu
  • Sprawdź, czy w opakowaniu są wszystkie części z listy powyżej; jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami przed montażem
  • Oba klucze imbusowe są w zestawie; dodatkowo potrzebujesz wykrywacza profili, poziomicy, ołówka, wiertarki i klucza nasadowego
  • Drugą osobę, która przytrzyma monitor podczas zawieszania go na ramieniu
  • Monitor 17–49" z otworami VESA 75 × 75 lub 100 × 100, o wadze od 2 do 20 kg

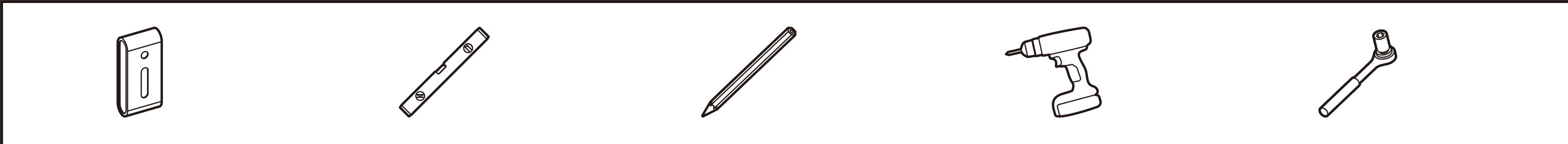

Potrzebne narzędzia: wykrywacz profili, poziomica, ołówek, wiertarka i klucz nasadowy
uwaga

Ściana musi utrzymać ciężar uchwytu razem z monitorem. Używanie uchwytu z obciążeniem większym niż dopuszczalne grozi utratą stabilności i obrażeniami.

Montaż​

Krok 1 — Przykręć płytę ścienną​

Płytę ścienną (A) mocuje się na dwa sposoby, zależnie od tego, z czego jest ściana. Różnią się tylko elementy złączne — reszta montażu jest taka sama.

Sposób 1a — ściana z drewnianym stelażem

  1. Znajdź słupek wykrywaczem profili i zaznacz go. Przyłóż płytę (A) do ściany, wypoziomuj ją i zaznacz przez nią trzy otwory.
  2. Wywierć otwory Ø4,5 mm na głębokość 55 mm w słupku.
  3. Przykręć płytę trzema wkrętami ST6,3 × 55 mm (W-A), każdy z podkładką D6 (W-C), i dokręć je kluczem nasadowym.
  4. Wciśnij zaślepkę boczną (E) i okrągłą (H) w płytę, aby zakryć wkręty.

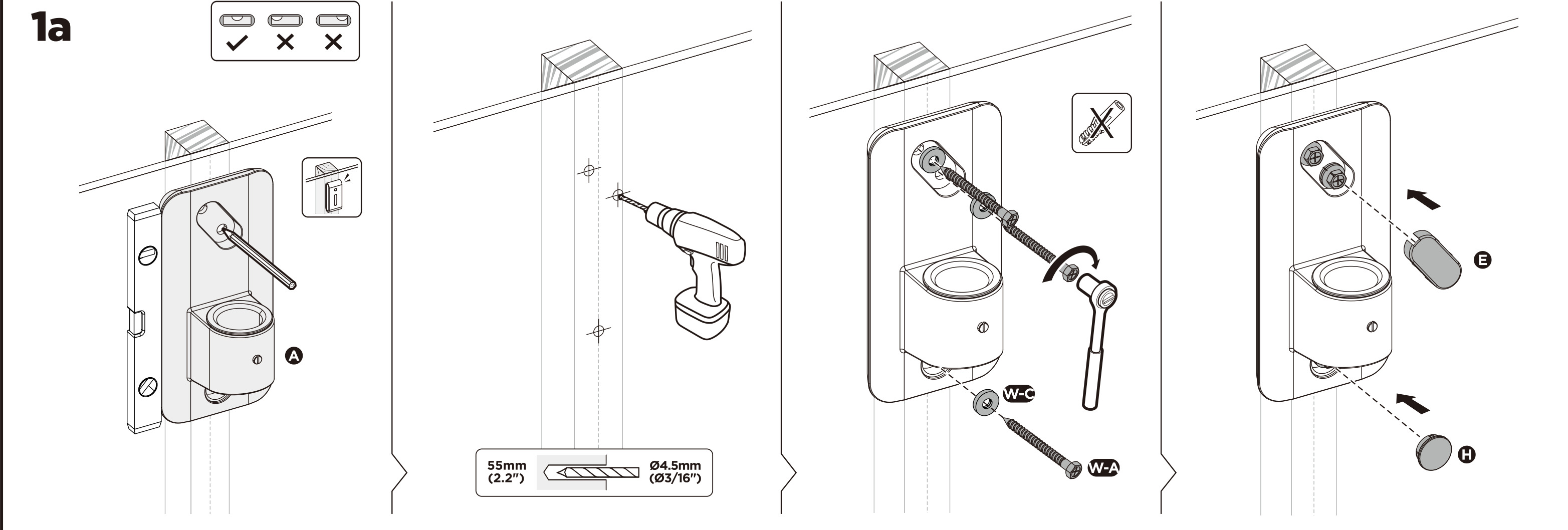

Krok 1a: płyta wypoziomowana na słupku drewnianym, otwory 4,5 mm na 55 mm, wkręty W-A z podkładkami W-C dokręcone, zaślepki E i H wciśnięte

Sposób 1b — ściana murowana lub betonowa

  1. Przyłóż płytę (A) do ściany, wypoziomuj ją i zaznacz trzy otwory.
  2. Wywierć otwory Ø10 mm na głębokość 60 mm i wbij trzy kołki rozporowe Ø10 × 45 mm (W-B).
  3. Przykręć płytę trzema wkrętami ST6,3 × 55 mm (W-A), każdy z podkładką D6 (W-C).
  4. Wciśnij zaślepki (E) i (H) w płytę.

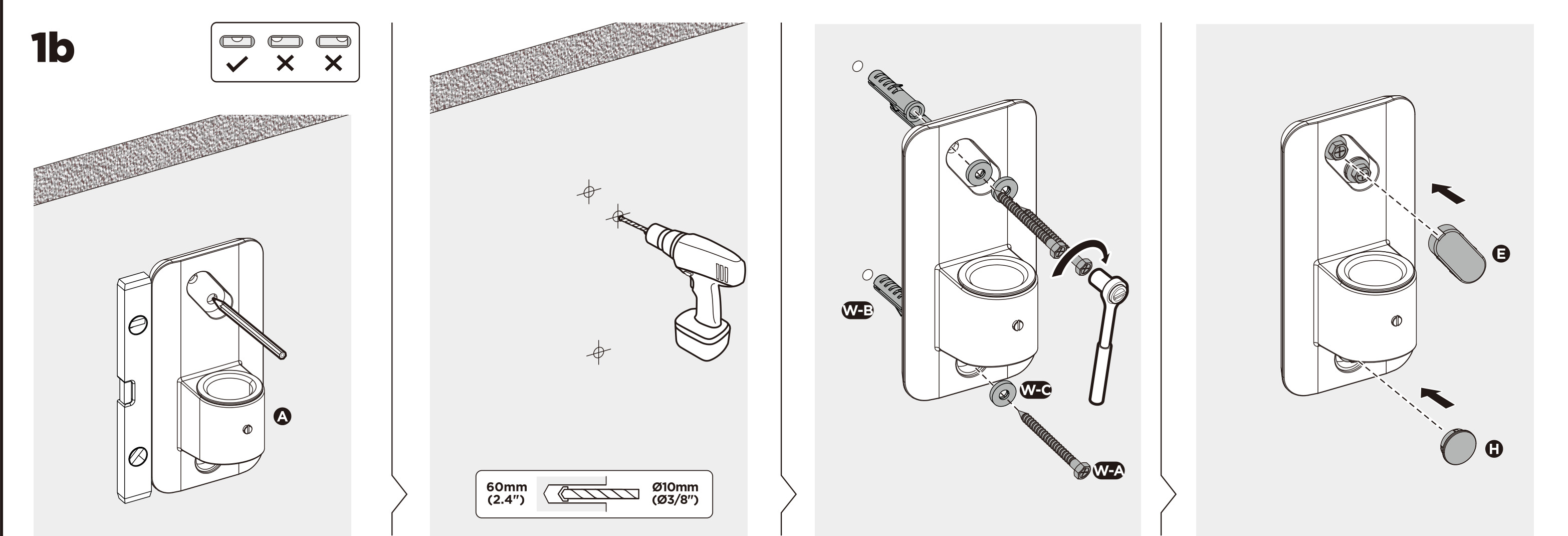

Krok 1b: płyta wypoziomowana na ścianie murowanej, otwory 10 mm na 60 mm, kołki W-B wbite, wkręty W-A z podkładkami W-C dokręcone, zaślepki E i H wciśnięte
uwaga

Nie mocuj płyty do samej płyty kartonowo-gipsowej. Musi sięgnąć słupka albo litego muru — uchwyt z monitorem waży więcej, niż utrzyma mocowanie w samym kartonie-gipsie.

Krok 2 — Załóż ramię stałe​

Nasuń ramię stałe (C) od góry na trzpień płyty ściennej, a następnie dokręć wkręt dociskowy od spodu kluczem imbusowym 4 mm (I), żeby ramienia nie dało się zdjąć.

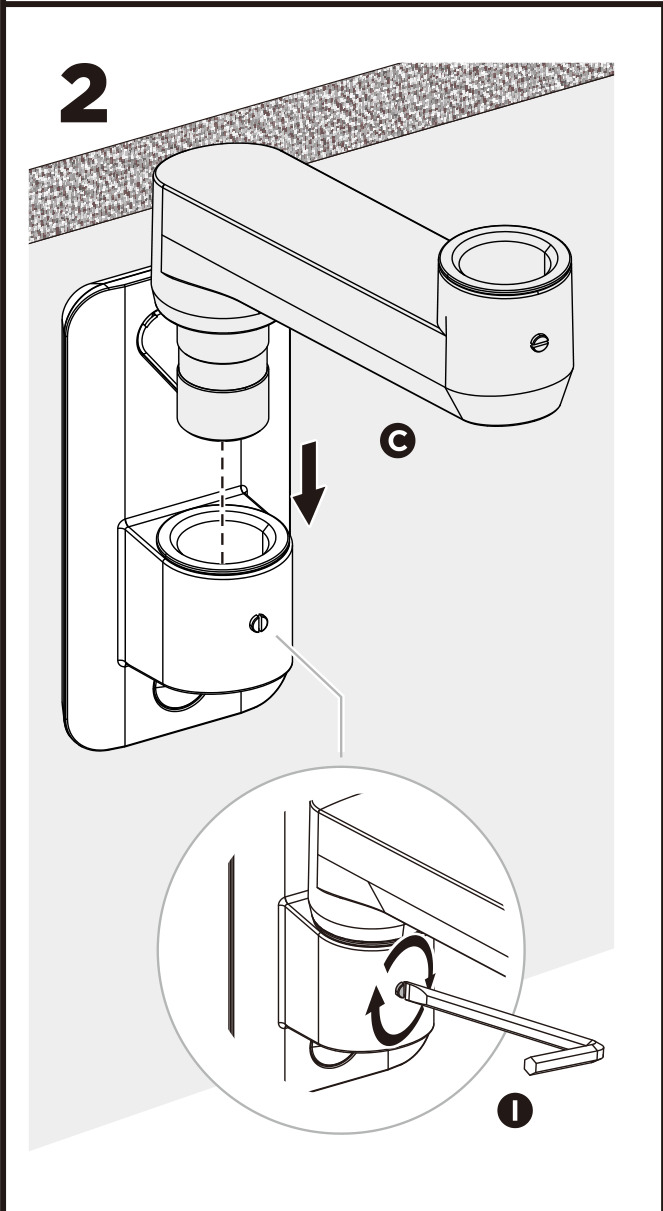

Krok 2: ramię stałe C nasunięte na trzpień płyty ściennej i zabezpieczone kluczem imbusowym 4 mm

Krok 3 — Załóż ramię ze sprężyną gazową​

Nasuń ramię ze sprężyną gazową (B) na trzpień na końcu ramienia stałego (C) i tak samo dokręć jego wkręt dociskowy kluczem imbusowym 4 mm (I).

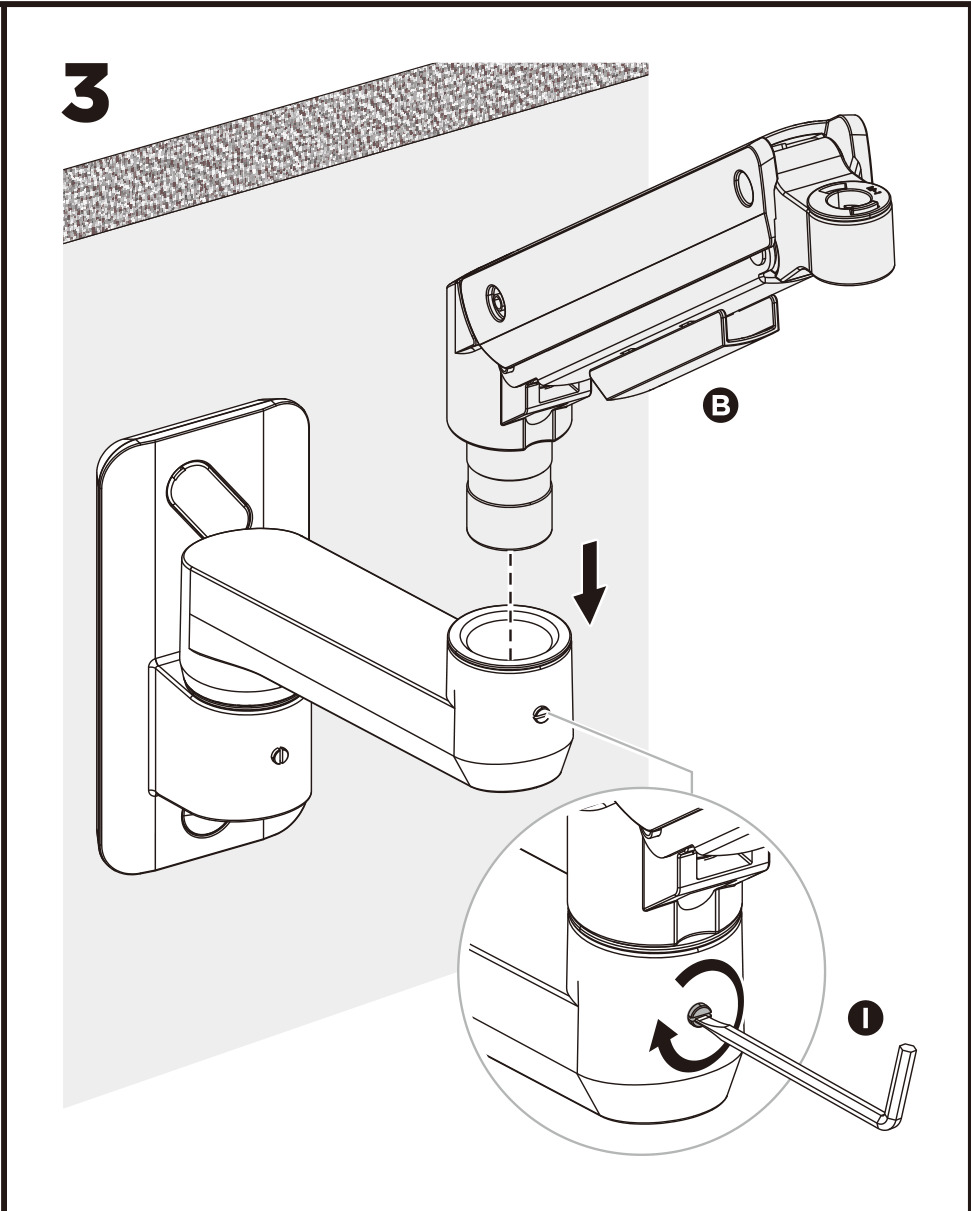

Krok 3: ramię ze sprężyną gazową B nasunięte na trzpień ramienia stałego C i zabezpieczone kluczem imbusowym 4 mm

Krok 4 — Zamocuj głowicę VESA​

Nałóż tuleję dystansową (G) na trzpień głowicy (D), osadź głowicę na końcu ramienia ze sprężyną i przykręć ją od spodu śrubą M8 × 25 mm (F) kluczem imbusowym 6 mm (J).

Tuleja musi osiąść na trzpieniu do oporu — rysunek pokazuje położenie prawidłowe i błędne. Płytka D1 zdejmuje się z głowicy; w następnym kroku przykręcisz ją do monitora.

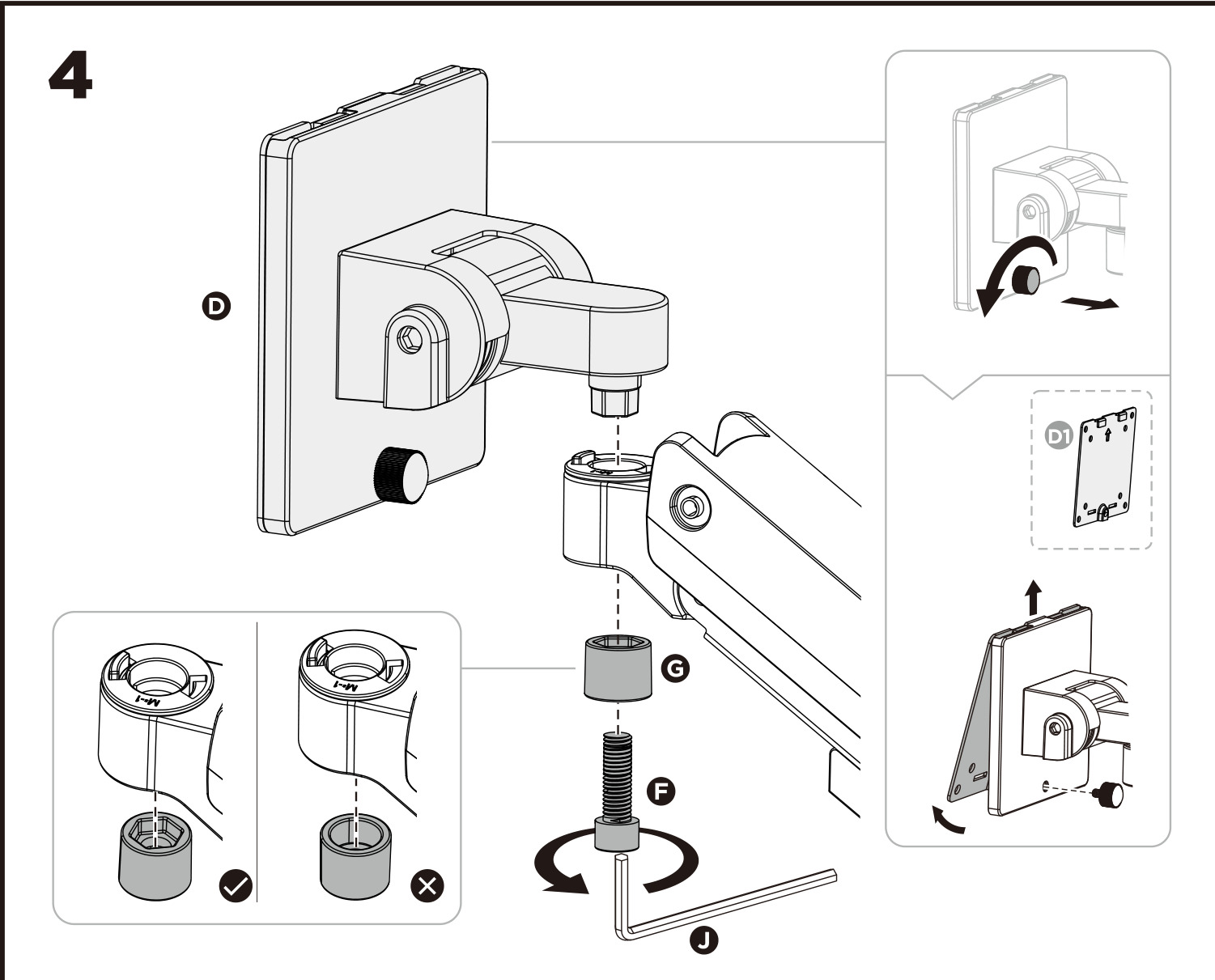

Krok 4: tuleja G i śruba F mocujące głowicę VESA D do ramienia kluczem imbusowym 6 mm, z prawidłowym i błędnym osadzeniem tulei oraz zdjętą płytką D1

Krok 5 — Przykręć płytkę do monitora i zawieś go​

  1. Połóż monitor ekranem w dół na miękkim podłożu. Przykręć płytkę (D1) do tyłu monitora czterema śrubami — M4 × 12 mm (M-A) albo M5 × 12 mm (M-B), zależnie od gwintów — każdą z podkładką D5 (M-C). Strzałka na płytce wskazuje górę.
  2. Gdy druga osoba trzyma monitor, zahacz płytkę od góry na głowicy (D) i dokręć pokrętło na głowicy, żeby ekran nie mógł się zsunąć.
uwaga

Nie puszczaj monitora, dopóki pokrętło na głowicy nie jest dokręcone.

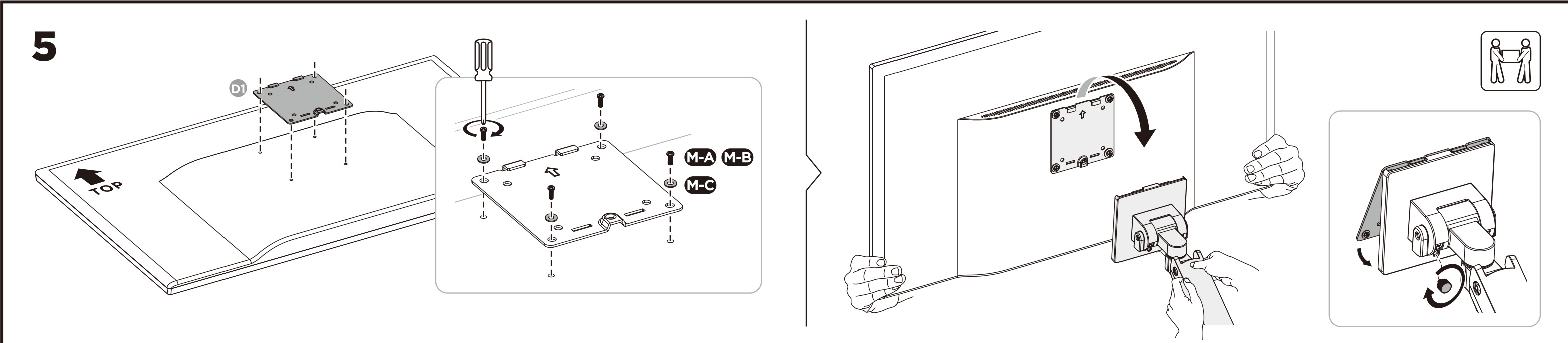

Krok 5: płytka D1 przykręcona do tyłu monitora śrubami M-A albo M-B z podkładkami M-C, a następnie monitor zahaczony na głowicy przez dwie osoby

Krok 6 — Ustaw naciąg sprężyny gazowej​

Śruba regulacyjna znajduje się na ramieniu ze sprężyną, od strony ściany. Przytrzymaj ramię poziomo z zawieszonym już monitorem i kręć śrubą kluczem imbusowym 6 mm (J) — może to wymagać wielu obrotów:

  • Ramię opada — kręć śrubą w lewo, aż utrzyma pozycję.
  • Ramię samo się unosi — kręć śrubą w prawo, aż zostanie tam, gdzie je ustawisz.

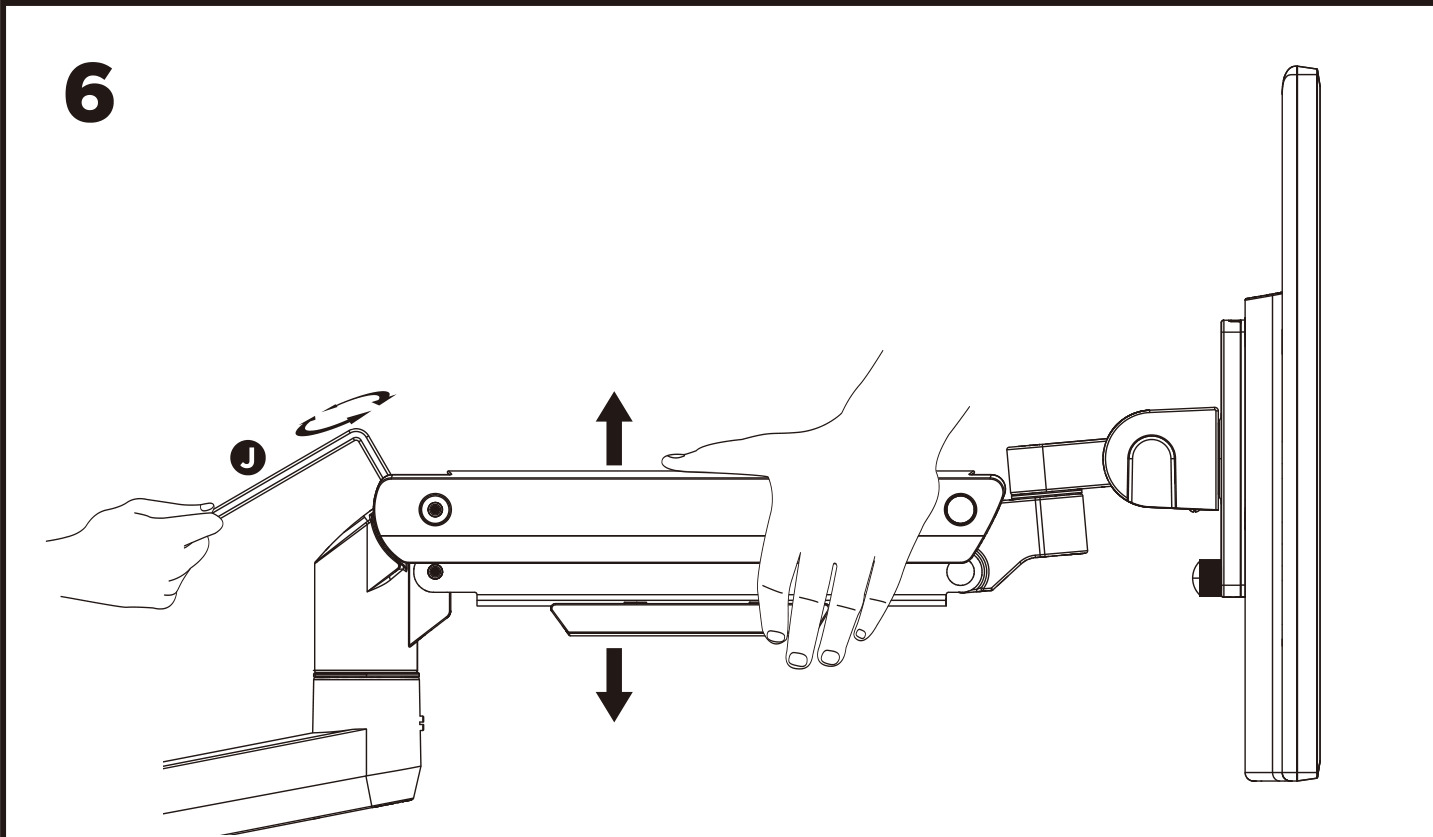

Krok 6: ramię trzymane poziomo z monitorem, śruba naciągu kręcona kluczem imbusowym 6 mm
uwaga

Podczas regulacji trzymaj ramię poziomo i nie dokręcaj śruby nadmiernie. Jeśli nie możesz jednocześnie utrzymać ramienia i kręcić kluczem, poproś kogoś o pomoc.

Krok 7 — Poprowadź przewody​

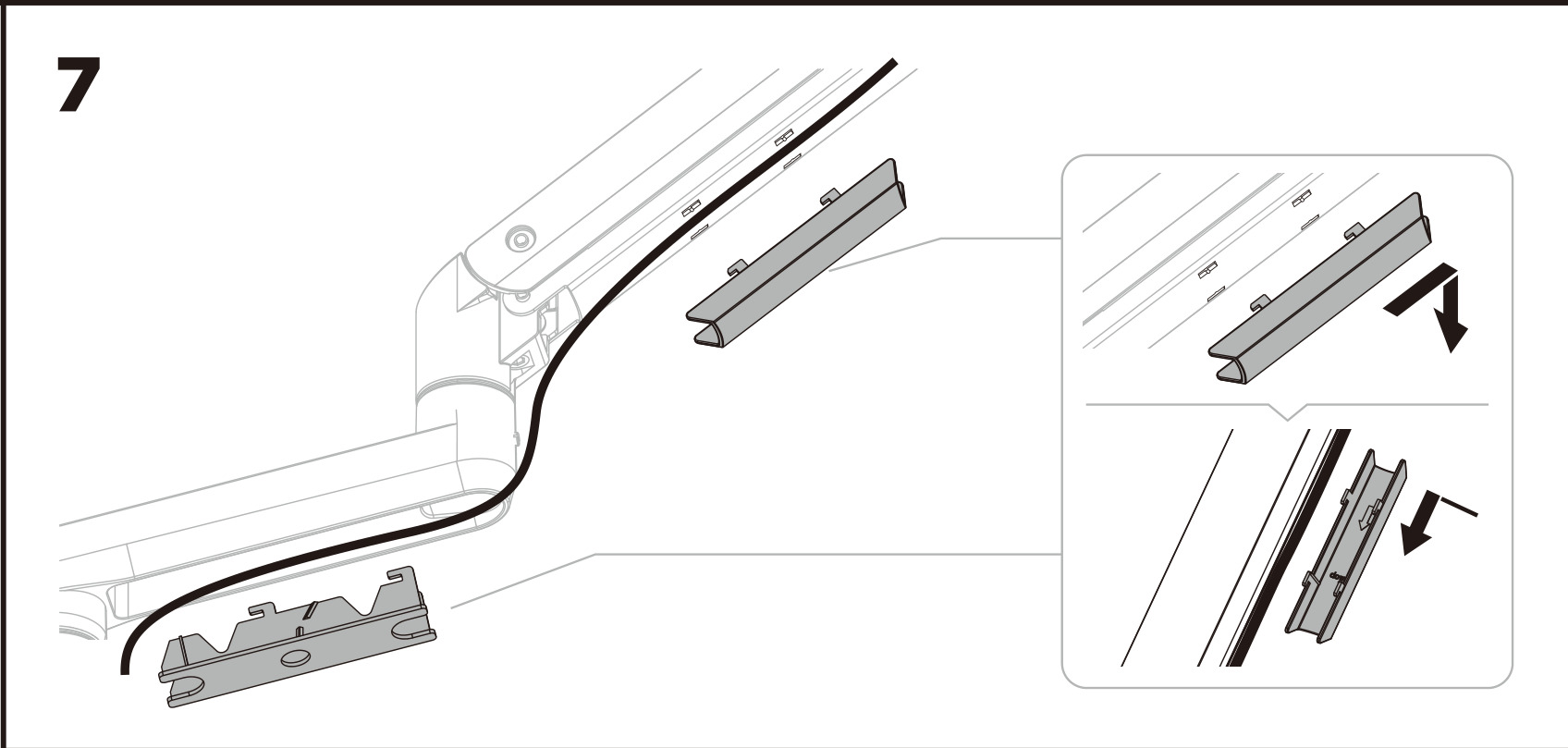

Ułóż przewody monitora wzdłuż ramienia i zatrzaśnij na nich dwie osłony — jedną na ramieniu ze sprężyną, drugą na ramieniu stałym. Zostaw zapas przewodu przy przegubach, żeby ramię miało pełny zakres ruchu.

Krok 7: przewody monitora ułożone wzdłuż ramienia i zamknięte pod dwiema zatrzaskiwanymi osłonami

Krok 8 — Ustaw opór pochylenia​

Pochyl i obróć ekran w wybraną pozycję. Jeśli ekran nie zostaje tam, gdzie go ustawisz, dokręć śruby na głowicy kluczem imbusowym 6 mm (J), tak jak pokazuje rysunek.

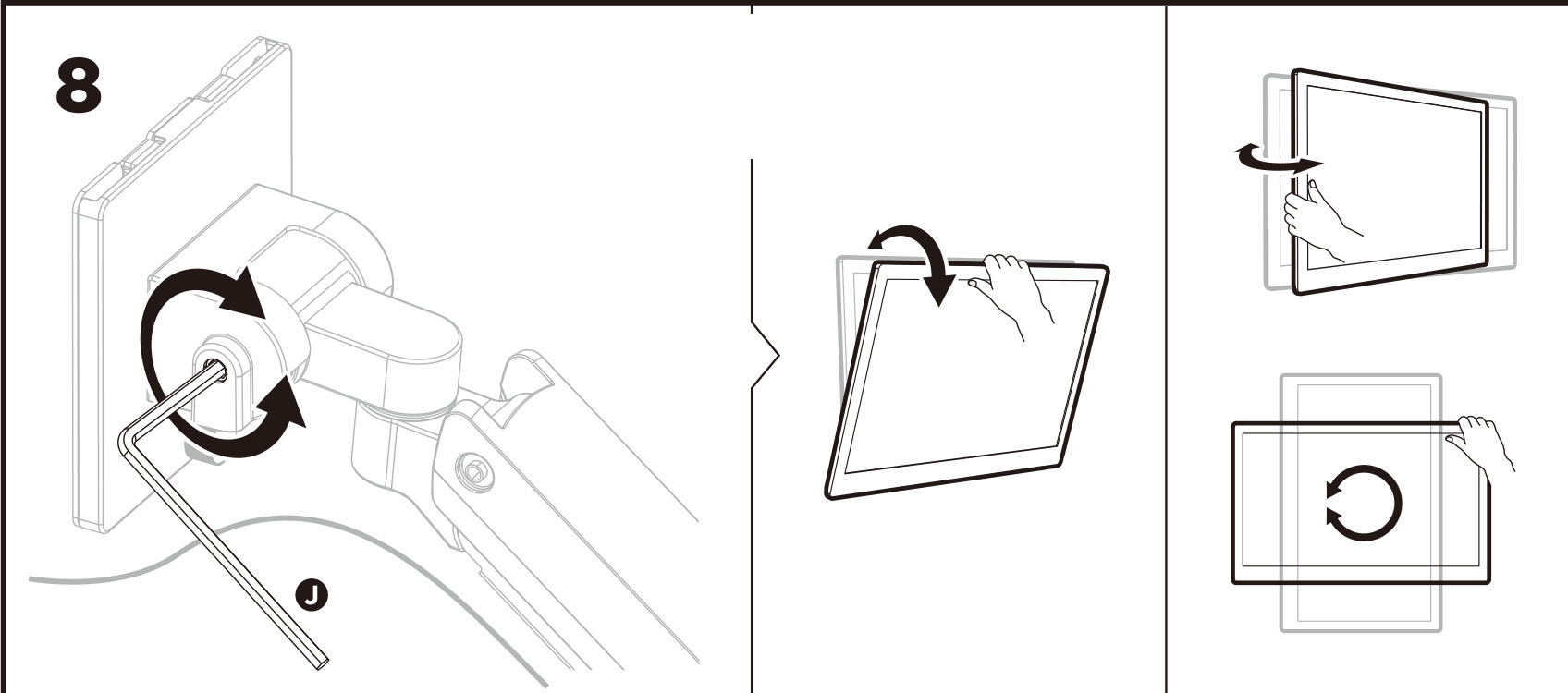

Krok 8: śruba oporu pochylenia na głowicy kręcona kluczem imbusowym 6 mm oraz ekran pochylony i obrócony w wybraną pozycję

Wymiary i zakresy ruchu​

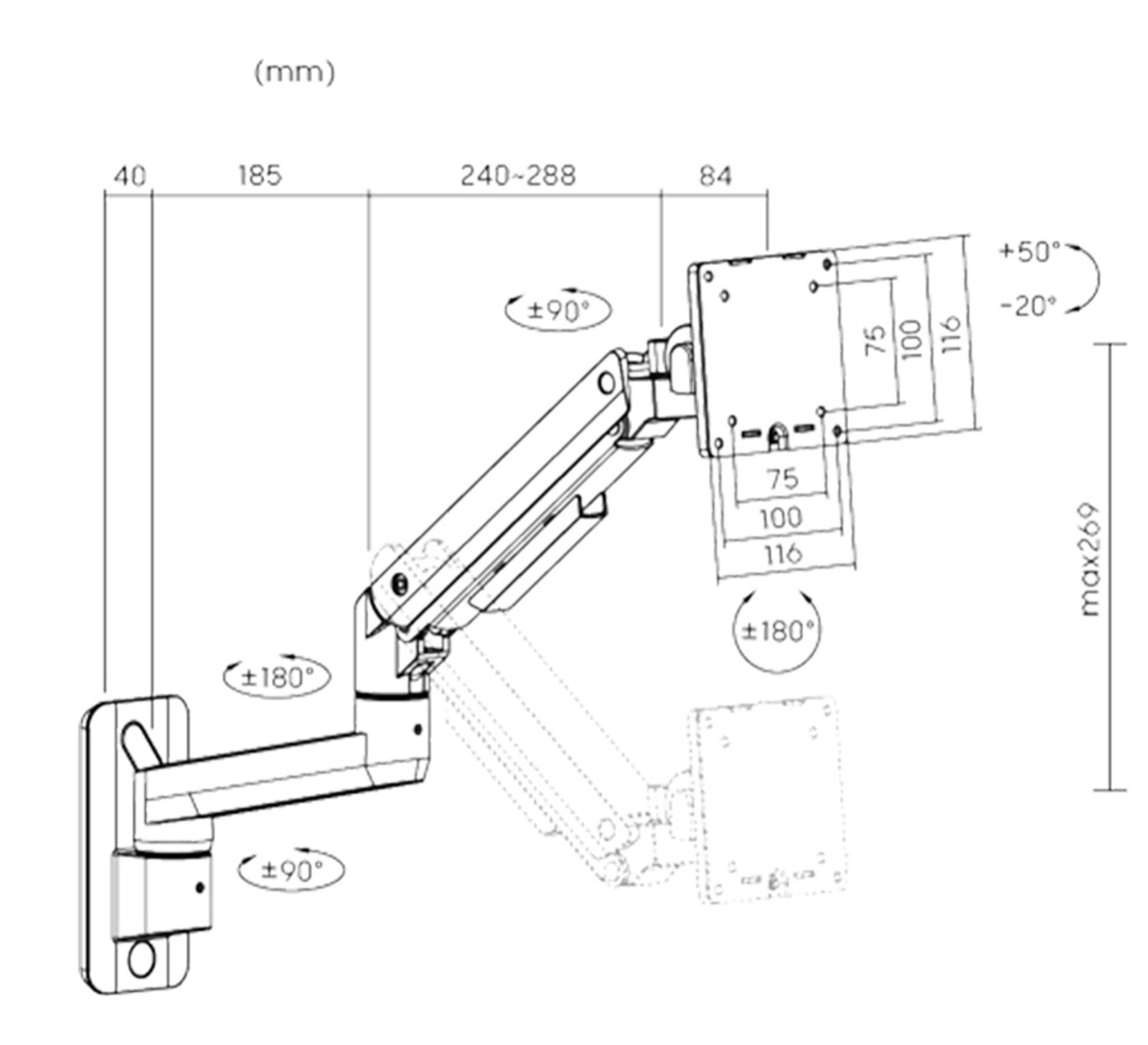

Rysunek techniczny SolidHand-BGW01W: płyta ścienna 40 mm, ramię stałe 185 mm, ramię ze sprężyną 240–288 mm, głowica 84 mm, VESA 75/100/116 mm, pochylenie +50°/−20°, przeguby ±90° i ±180°, skok pionowy do 269 mm
  • Wysięg od ściany — 424 mm przy pełnym rozłożeniu; nieużywane ramię składa się płasko przy ścianie
  • Skok pionowy — do 269 mm na sprężynie gazowej
  • Przegub przy ścianie — ±90°, przegub łokciowy — ±180°
  • Obrót monitora — ±180°, dzięki czemu ekran można ustawić pionowo
  • Pochylenie — od −20° do +50°

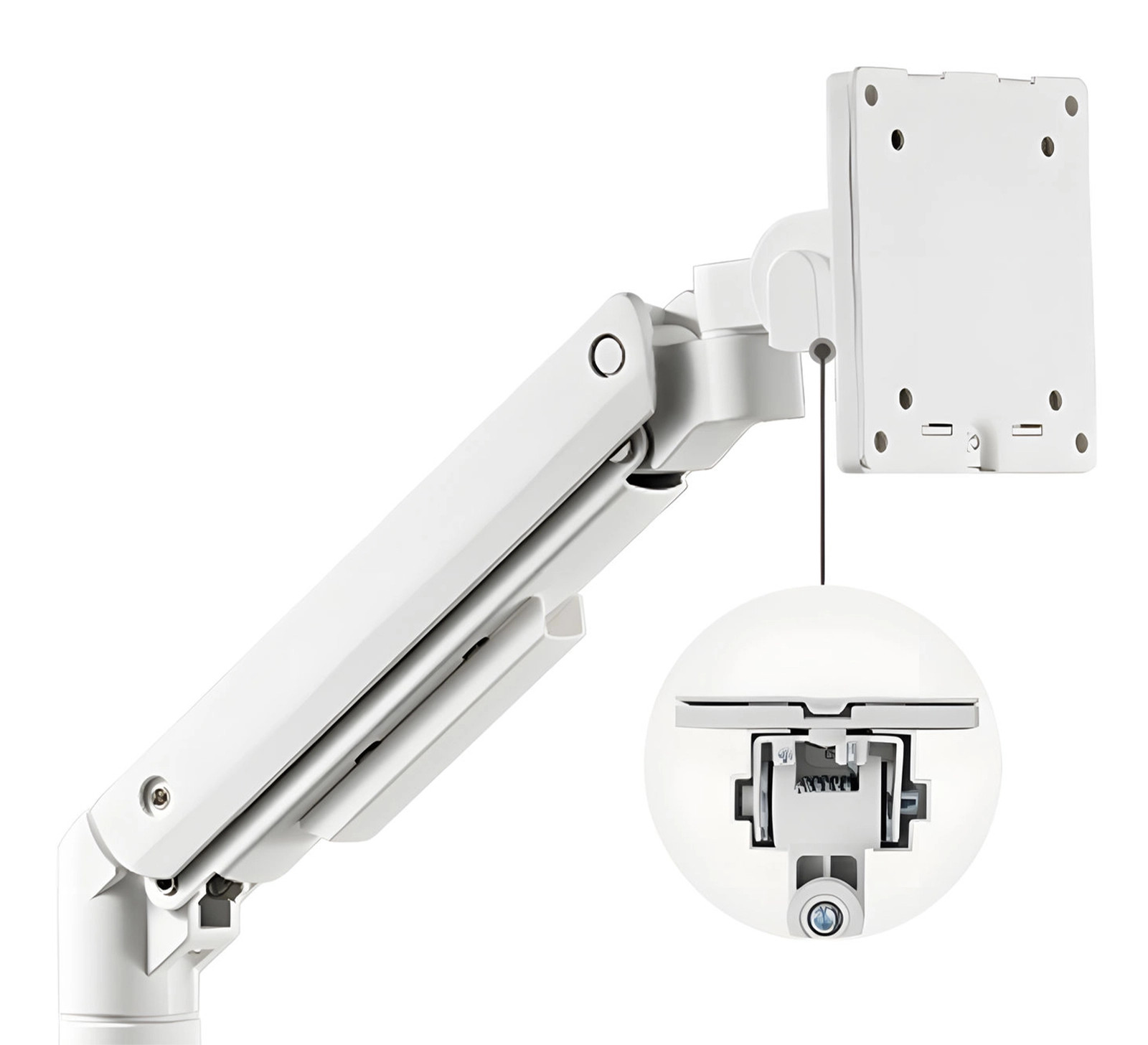

Zbliżenie głowicy VESA SolidHand-BGW01W ze zdejmowaną płytką i jej zaczepem

Praca z uchwytem​

Po ustawieniu naciągu wszystko reguluje się ręcznie:

  • Wysokość i wysięg — chwyć ekran i przesuń; sprężyna gazowa utrzyma go w miejscu
  • Obrót — ±90° przy ścianie, ±180° w przegubie łokciowym, ±180° na głowicy
  • Pochylenie — od −20° do +50°
  • Obciążenie — jeden monitor 2–20 kg; po każdej zmianie monitora ustaw naciąg od nowa
  • Przewody — trzymaj je pod osłonami, z zapasem przy przegubach

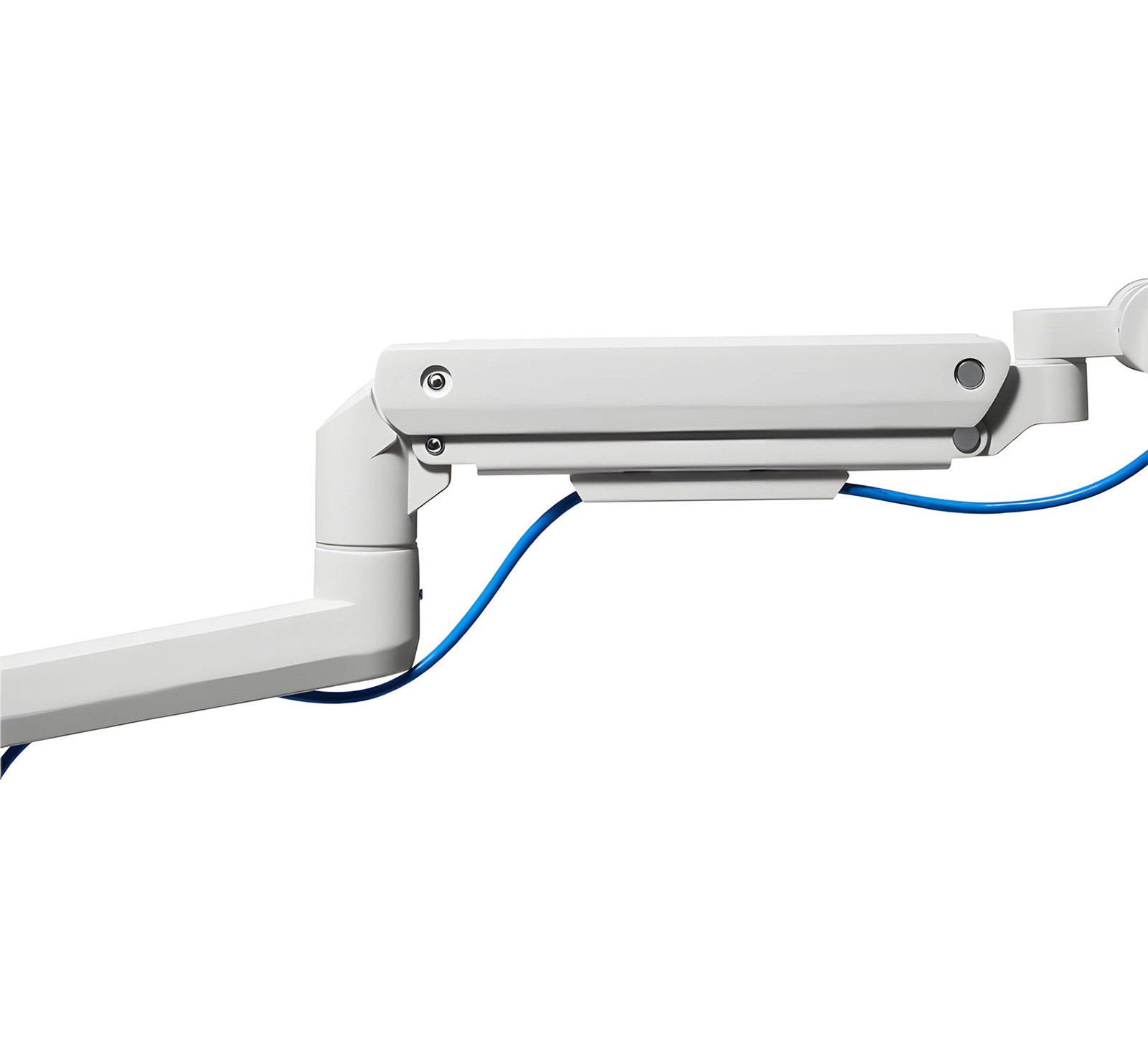

SolidHand-BGW01W z przewodem monitora ułożonym wzdłuż ramienia pod osłoną

Zasady bezpieczeństwa​

  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenie sprzętu lub poważne obrażenia.
  • Upewnij się, że ściana bezpiecznie utrzyma łączną wagę uchwytu, monitora i wszystkich elementów montażowych.
  • Produkt powinien montować wykwalifikowany wykonawca, używając właściwych narzędzi i sprzętu ochronnego.
  • Używaj dołączonych śrub i nie dokręcaj ich nadmiernie.
  • Produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Używanie go na zewnątrz może prowadzić do awarii i obrażeń.

Konserwacja​

W regularnych odstępach czasu — przynajmniej co trzy miesiące — sprawdzaj, czy uchwyt jest nadal solidnie zamocowany i bezpieczny w użytkowaniu.

Najczęściej zadawane pytania​

Jakie rozmiary i standardy monitorów są obsługiwane?
SolidHand-BGW01W obsługuje monitory od 17 do 49 cali ze wzorami montażowymi VESA 75 × 75 i 100 × 100.
Jaki jest maksymalny udźwig?
Uchwyt jest przeznaczony do jednego monitora o wadze od 2 do 20 kg. Ekranów lżejszych niż 2 kg sprężyna gazowa nie zrównoważy.
Do jakiej ściany można go przykręcić?
Do ściany z drewnianym stelażem albo do muru lub betonu. Krok 1 opisuje oba sposoby: otwory Ø4,5 mm na głębokość 55 mm w słupku albo otwory Ø10 mm na 60 mm z dołączonymi kołkami w murze. Nie montuj uchwytu do samej płyty kartonowo-gipsowej.
Jaki zasięg i zakres ruchu ma ramię?
Sięga do 424 mm od ściany, ma skok pionowy do 269 mm, obraca się o ±90° przy ścianie i ±180° w przegubie łokciowym, obraca monitor o ±180° i pochyla go od −20° do +50°.
Ramię samo opada albo się unosi — co zrobić?
Sprężyna gazowa nie jest dopasowana do wagi monitora. Przytrzymaj ramię poziomo i kręć śrubą regulacyjną kluczem imbusowym 6 mm: w lewo, jeśli ramię opada, w prawo, jeśli się unosi. Może to wymagać wielu obrotów — zobacz krok 6.
Czy można zdjąć monitor bez rozbierania ramienia?
Tak. Płytka D1 zostaje na monitorze i po zwolnieniu pokrętła zdejmuje się z głowicy, więc ekran można zdjąć i zawiesić z powrotem w kilka sekund.

Do pobrania​

Instrukcje i karty katalogowe w PDF, gdyby potrzebna była kopia offline. Wszystko, co w nich jest, znajduje się także na tej stronie.
