Uchwyt ścienny na jeden monitor ze sprężyną gazową, SolidHand-CGW01

GTIN: 5907614668501 · SKU: SolidHand-CGW01

SolidHand-CGW01 utrzymuje jeden monitor o przekątnej od 17 do 32 cali i wadze do 9 kg na aluminiowym ramieniu zamocowanym do płyty ściennej. Sprężyna gazowa równoważy ciężar ekranu, więc przesuwa się on lekkim ruchem ręki i zostaje tam, gdzie go zostawisz, pochyla się o ±45°, obraca na ramieniu o ±90° i przekręca o ±180° do pionu. Kabel monitora biegnie ukryty w ramieniu, a cztery adaptery z zestawu dopasowują głowicę do monitorów o szerszym rozstawie VESA.

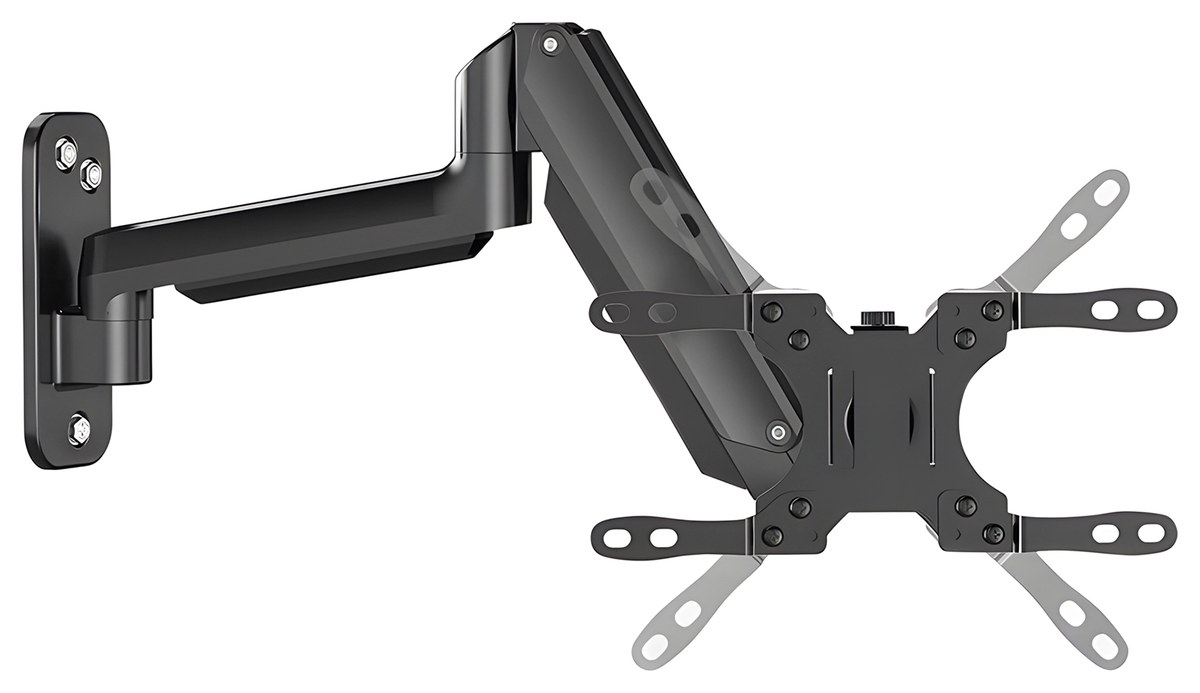

Uchwyt ścienny SolidHand-CGW01 z ramieniem ze sprężyną gazową, głowicą VESA i czterema adapterami

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Materiał wykonania: aluminium
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 1
  • Przekątna monitora: 17–32"
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Obciążenie: do 9 kg
  • Regulacja wysokości: wspomagana sprężyną gazową
  • Zakres obrotu ramienia: +90° / −90°
  • Zakres obrotu monitora: +180° / −180°
  • Zakres pochylenia monitora: +45° / −45°
  • Mocowanie: ściana
  • Wymiary opakowania: 38,5 × 23,2 × 7 cm
  • Waga uchwytu: 1,5 kg
  • Waga uchwytu z opakowaniem: 1,9 kg

Zawartość zestawu​

  • Uchwyt na monitor — płyta ścienna z ramieniem ze sprężyną gazową i głowicą VESA
  • Adaptery VESA (× 4)
  • Śruby oraz podkładki montażowe
  • Instrukcja obsługi
uwaga

Przed rozpoczęciem montażu upewnij się, że otrzymałeś wszystkie części. Jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami — nie używaj uszkodzonych ani wadliwych części.

Zanim zaczniesz​

Montaż zajmuje około dwudziestu minut. Przygotuj:

  • Drugą osobę — zawieszenie monitora na ramieniu to praca dla dwóch osób
  • Wiertarkę z wiertłem dobranym do ściany, poziomicę i ołówek
  • Wkrętak lub klucz do śrub ściennych, wkrętak do śrub monitora i klucz imbusowy do regulacji sprężyny
  • Sprawdzenie, czy monitor ma 17–32", waży nie więcej niż 9 kg i ma otwory VESA 75 × 75 lub 100 × 100 — albo szerszy rozstaw, który obejmują adaptery
  • Solidną ścianę — beton, cegła albo płyta gipsowo-kartonowa ze słupkiem za płytą; pusta ściana wymaga kotew do dużych obciążeń
  • Sprawdzenie, czy w miejscu wiercenia nie biegną w ścianie kable ani rury

Środki bezpieczeństwa​

  • Ostrożnie: używanie uchwytu z obciążeniem większym niż dopuszczalne prowadzi do niestabilności i może spowodować obrażenia.
  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenie uchwytu lub poważne obrażenia.
  • Upewnij się, że ściana bezpiecznie utrzyma łączną wagę uchwytu, monitora i wszystkich elementów montażowych.
  • Używaj dołączonych śrub montażowych i nie dokręcaj ich nadmiernie — nadmierne dokręcanie może uszkodzić uchwyt lub monitor.
  • Małe elementy: produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Użycie wewnętrzne: produkt jest przeznaczony wyłącznie do użytku w suchych pomieszczeniach. Chroń go przed wodą, wilgocią i skrajnymi temperaturami — używanie na zewnątrz grozi awarią i obrażeniami.
  • Nie stosuj dodatkowych narzędzi ani nie modyfikuj elementów, które nie są dołączone do zestawu.
  • Zachowaj ostrożność przy dokręcaniu śrub narzędziem, aby nie uszkodzić uchwytu ani monitora.
  • Jeśli uchwyt nie będzie używany przez dłuższy czas, przechowuj go w suchym, chłodnym miejscu, z dala od wilgoci i źródeł ciepła.

Instalacja i montaż​

Krok 1 — Wybierz miejsce na ścianie​

Uchwyt jest przeznaczony do stałego montażu na ścianie. Ustal pozycję, zanim zaczniesz wiercić:

  • Wysokość — górna krawędź ekranu powinna być mniej więcej na wysokości oczu siedzącego użytkownika; ramię obraca się o ±90° i wysuwa w głąb pomieszczenia, więc zostaw z obu stron miejsce na ekran
  • Ściana — beton, cegła albo słupek za płytą; przy płycie gipsowo-kartonowej bez słupka użyj kotew do dużych obciążeń
  • Kabel — przewód monitora biegnie wewnątrz ramienia do ściany, więc gniazda zasilania i sygnału powinny być w zasięgu płyty ściennej

Krok 2 — Zamocuj płytę ścienną​

  1. Przyłóż płytę ścienną do ściany, wypoziomuj ją poziomicą i zaznacz ołówkiem otwory montażowe.
  2. Wywierć otwory wiertłem dobranym do ściany i włóż kołki lub kotwy odpowiednie do rodzaju ściany.
  3. Włóż dołączone śruby z podkładkami przez płytę i dokręć je tak, aby płyta przylegała płasko i nie ruszała się.
  4. Sprawdź, czy ramię swobodnie obraca się na przegubie płyty — powinno wychylać się o ±90° bez dotykania ściany.
uwaga

Nie dokręcaj śrub ściennych nadmiernie. Płyta musi utrzymać ramię i monitor — jeśli się rusza albo śruby nie trzymają, zastosuj mocniejsze kotwy, zanim przejdziesz dalej.

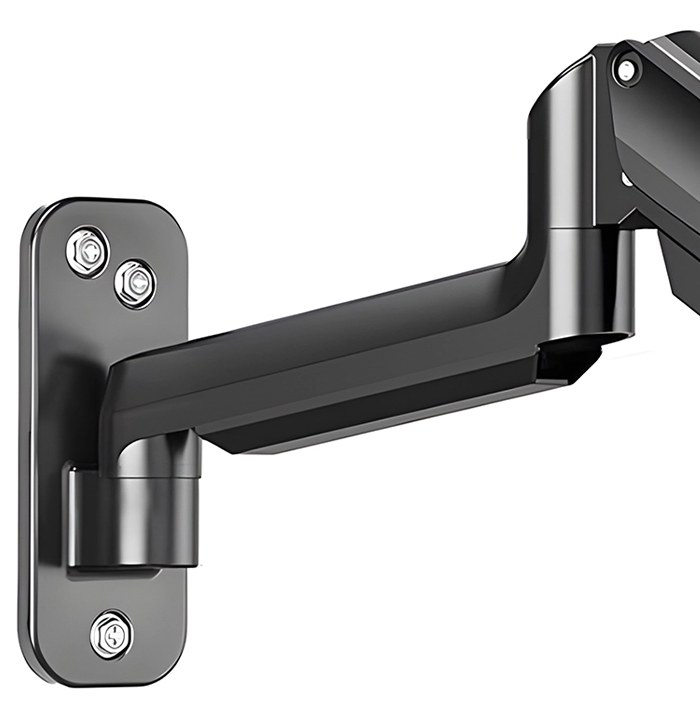

Płyta ścienna SolidHand-CGW01 ze śrubami montażowymi i przegubem ramienia

Krok 3 — Zamontuj monitor​

Głowica VESA na ramieniu pasuje bezpośrednio do rozstawu 75 × 75 mm i 100 × 100 mm. Przy monitorze o szerszym rozstawie otworów najpierw przykręć do głowicy cztery adaptery tak, aby sięgały otworów z tyłu ekranu.

  1. Dopasuj otwory głowicy VESA — albo adapterów — do rozstawu z tyłu monitora.
  2. Gdy druga osoba trzyma monitor przy głowicy, przykręć go dołączonymi śrubami z podkładkami — dokręcaj na krzyż, bez nadmiernej siły.
  3. Sprawdź, czy monitor przylega płasko do głowicy i nie kołysze się.
uwaga

Nie puszczaj ekranu, dopóki wszystkie cztery śruby nie są dokręcone. Monitor musi mieścić się w zakresie 17–32" i 9 kg — lżejszego ani cięższego ekranu sprężyna gazowa nie zrównoważy.

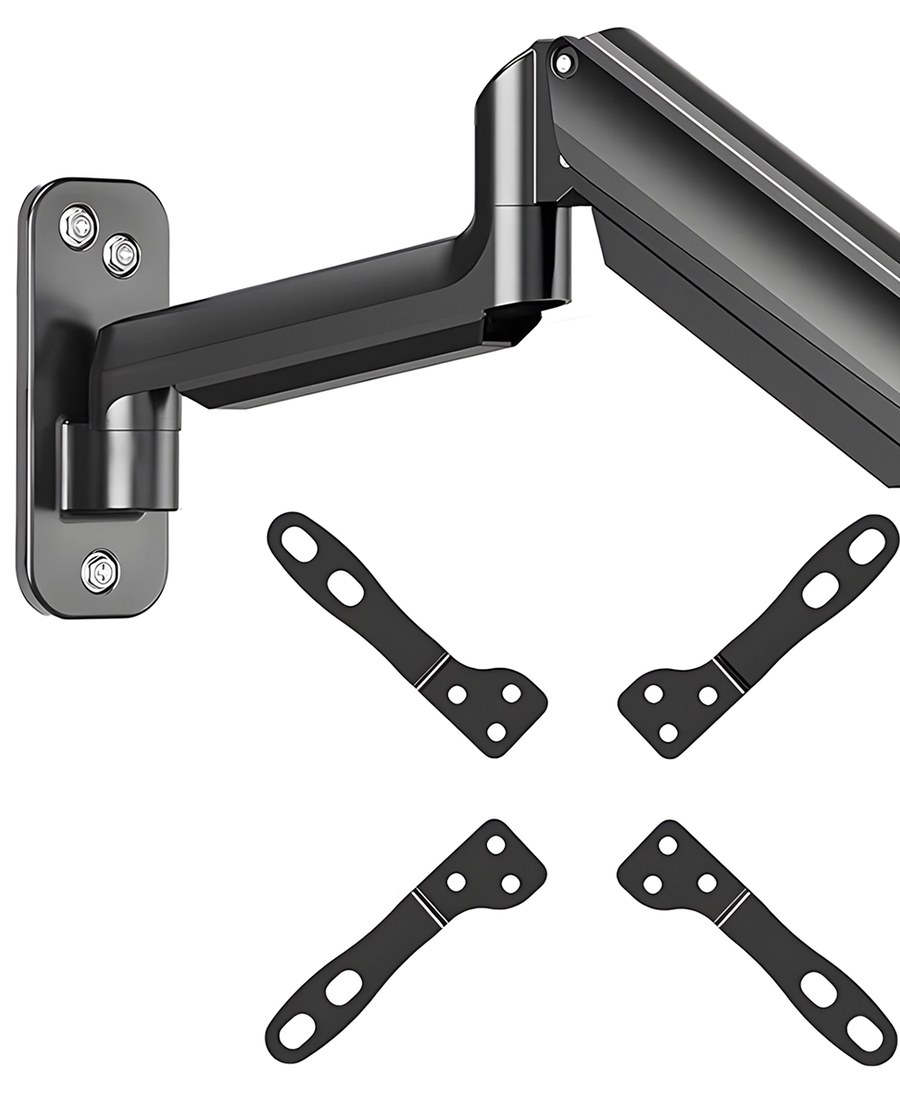

Płyta ścienna SolidHand-CGW01 i cztery adaptery VESA do monitorów o szerszym rozstawie otworów

Krok 4 — Ustaw naciąg sprężyny gazowej​

Śruba regulacyjna sprężyny gazowej znajduje się w przegubie ramienia obok głowicy i jest oznaczona + i −. Reguluj ją tylko z zamontowanym monitorem:

  1. Dociśnij ramię do pozycji poziomej i puść.
  2. Jeśli ekran opada, przekręć śrubę kluczem imbusowym w stronę +, aby zwiększyć siłę; jeśli sam się unosi, przekręć w stronę −.
  3. Reguluj małymi krokami, aż ekran zostaje tam, gdzie go zostawisz, i przesuwa się lekkim ruchem.
notatka

Sprężyna jest przewidziana dla monitora o wadze do 9 kg. Lżejszego ani cięższego ekranu nie da się zrównoważyć, niezależnie od tego, jak daleko przekręcisz śrubę.

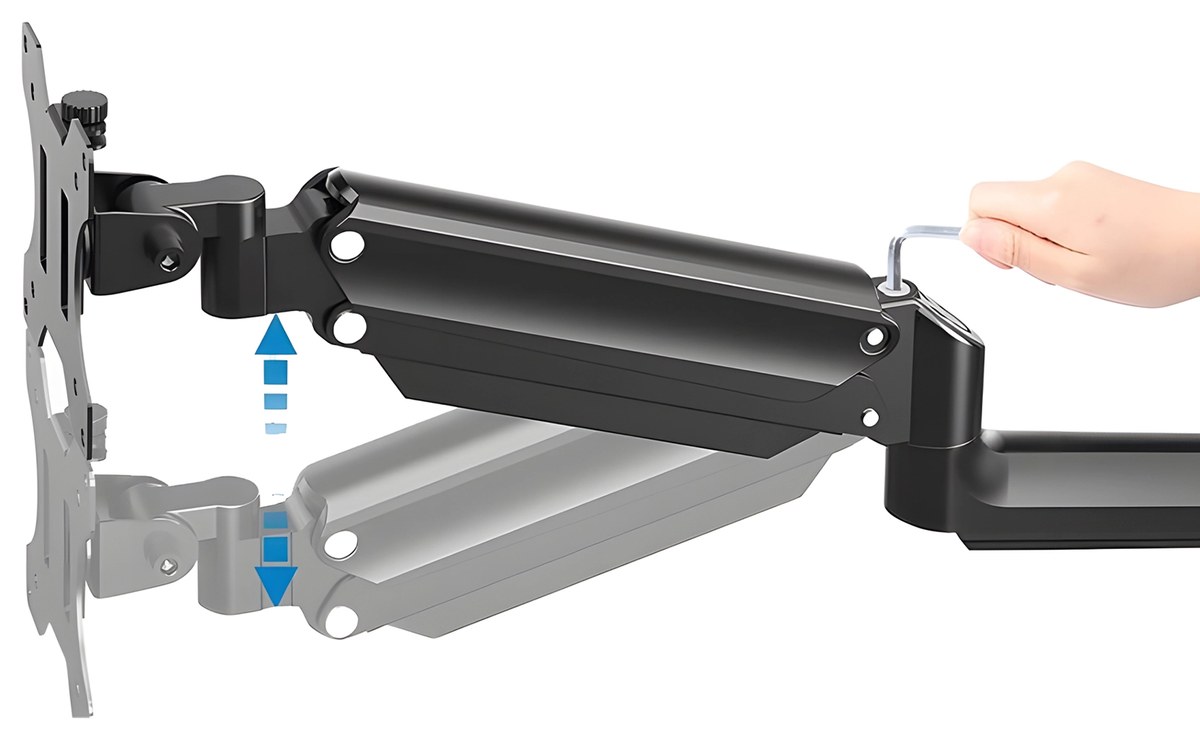

Klucz imbusowy w śrubie regulacji sprężyny gazowej ramienia SolidHand-CGW01, ramię poruszające się w górę i w dół

Krok 5 — Ustaw pozycję i poprowadź kabel​

  1. Pochyl ekran o ±45° i wychyl ramię pod wybranym kątem — każdą regulację wykonuje się ręką, bez narzędzi.
  2. Aby używać ekranu w pionie, obróć go na głowicy VESA; głowica obraca się o ±180°.
  3. Ułóż kabel monitora w kanale wewnątrz ramienia i wyprowadź przy płycie ściennej, zostawiając luz na pełny zakres ruchu — napięty kabel szarpie za gniazda przy każdym przesunięciu ekranu.
  4. Przesuń ramię raz przez cały zakres ruchu, aby sprawdzić, czy nic nie zaczepia o ścianę ani kabel.

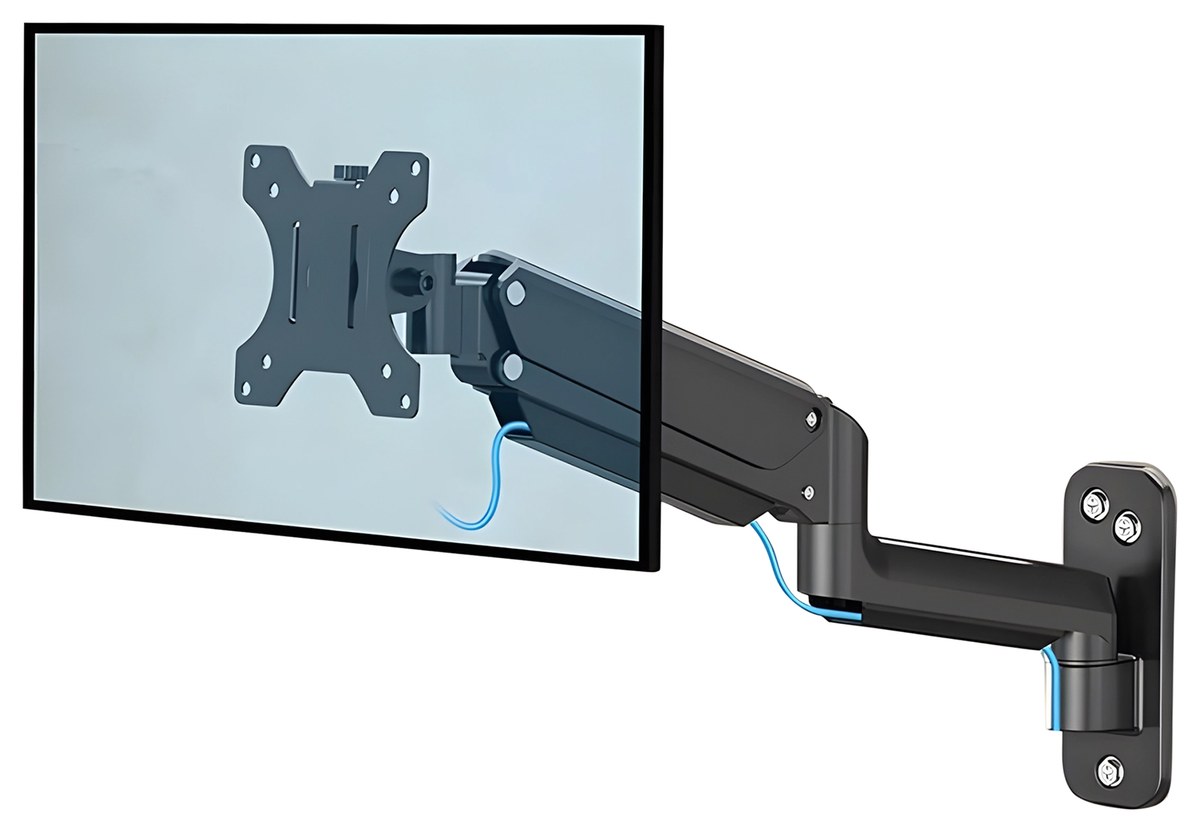

Kabel monitora poprowadzony wewnątrz ramienia SolidHand-CGW01, od ekranu do płyty ściennej

Praca z uchwytem​

Po zrównoważeniu sprężyny każdą regulację wykonuje się ręką:

  • Wysokość — sprężyna gazowa utrzymuje ekran tam, gdzie go zostawisz
  • Obrót ramienia — ±90°
  • Pochylenie ekranu — ±45°
  • Obrót ekranu — ±180°, do poziomu lub pionu
  • Kabel zostaje wewnątrz ramienia niezależnie od pozycji ekranu

Konserwacja i przechowywanie​

  • Przecieraj uchwyt suchą lub lekko wilgotną szmatką; nie używaj rozpuszczalników.
  • Co jakiś czas sprawdzaj śruby ścienne i śruby monitora i dokręć je, jeśli się poluzowały.
  • Jeśli uchwyt zostanie zdjęty i nie będzie używany przez dłuższy czas, przechowuj go w suchym, chłodnym miejscu, z dala od wilgoci i źródeł ciepła.

Najczęściej zadawane pytania​

Jakie monitory pasują do SolidHand-CGW01?
Uchwyt obsługuje monitory z rozstawem otworów VESA 75 × 75 mm lub 100 × 100 mm, o przekątnej od 17 do 32 cali i wadze do 9 kg. Obejmuje to zdecydowaną większość monitorów biurowych i domowych dostępnych obecnie na rynku; cztery adaptery z zestawu dopasowują głowicę do szerszego rozstawu otworów.
Czym sprężyna gazowa różni się od ramienia ze sprężyną mechaniczną?
Sprężyna gazowa daje płynniejszą i precyzyjniejszą regulację wysokości niż sprężyna czysto mechaniczna. Monitor przestawisz jedną ręką, a ramię zostaje dokładnie tam, gdzie je zostawisz, bez lekkiego opadania spotykanego w tańszych ramionach sprężynowych.
Czy mogę obrócić monitor do pionu?
Tak. Głowica VESA obraca się o ±180°, więc ekran można przekręcić o 90° do pionu do czytania, programowania lub przeglądania długich dokumentów.
Na jakiej ścianie można zamontować uchwyt?
Montuj SolidHand-CGW01 na solidnej ścianie — betonowej, ceglanej albo z płyty gipsowo-kartonowej ze słupkiem za płytą. Przed montażem upewnij się, że ściana utrzyma łączną wagę uchwytu (około 1,5 kg) i monitora. Przy płycie gipsowo-kartonowej bez słupków użyj odpowiednich kotew do dużych obciążeń.
Dlaczego ramię samo opada albo się unosi?
Naciąg sprężyny nie odpowiada wadze monitora. Przekręć śrubę regulacyjną w przegubie ramienia kluczem imbusowym — w stronę +, jeśli ramię opada, w stronę −, jeśli się unosi — małymi krokami, aż ekran zostaje na miejscu. Patrz krok 4.
Którędy prowadzić kabel monitora?
Wewnątrz ramienia. Ułóż go w kanale wzdłuż ramienia i wyprowadź przy płycie ściennej, zostawiając trochę luzu, aby ekran mógł przejść cały zakres ruchu bez szarpania za gniazda.

Do pobrania​

Instrukcje i karty katalogowe producenta w PDF, gdyby potrzebna była kopia offline. Wszystko, co w nich jest, znajdziesz też na tej stronie.
