Uchwyt ścienny na dwa monitory ze sprężynami gazowymi, SolidHand-CGW02

GTIN: 5907614668518 · SKU: SolidHand-CGW02

SolidHand-CGW02 utrzymuje dwa monitory o przekątnej od 13 do 32 cali, każdy o wadze do 9 kg, na dwóch aluminiowych ramionach zamocowanych do jednej płyty ściennej. Każde ramię ma własną sprężynę gazową, więc ekran przesuwa się lekkim ruchem ręki i zostaje tam, gdzie go zostawisz, pochyla się od +35° do −45°, obraca na ramieniu o ±90° i przekręca do pionu. Ze złożonymi ramionami ekrany są blisko ściany, z rozłożonymi sięgają do 307 mm w głąb pomieszczenia.

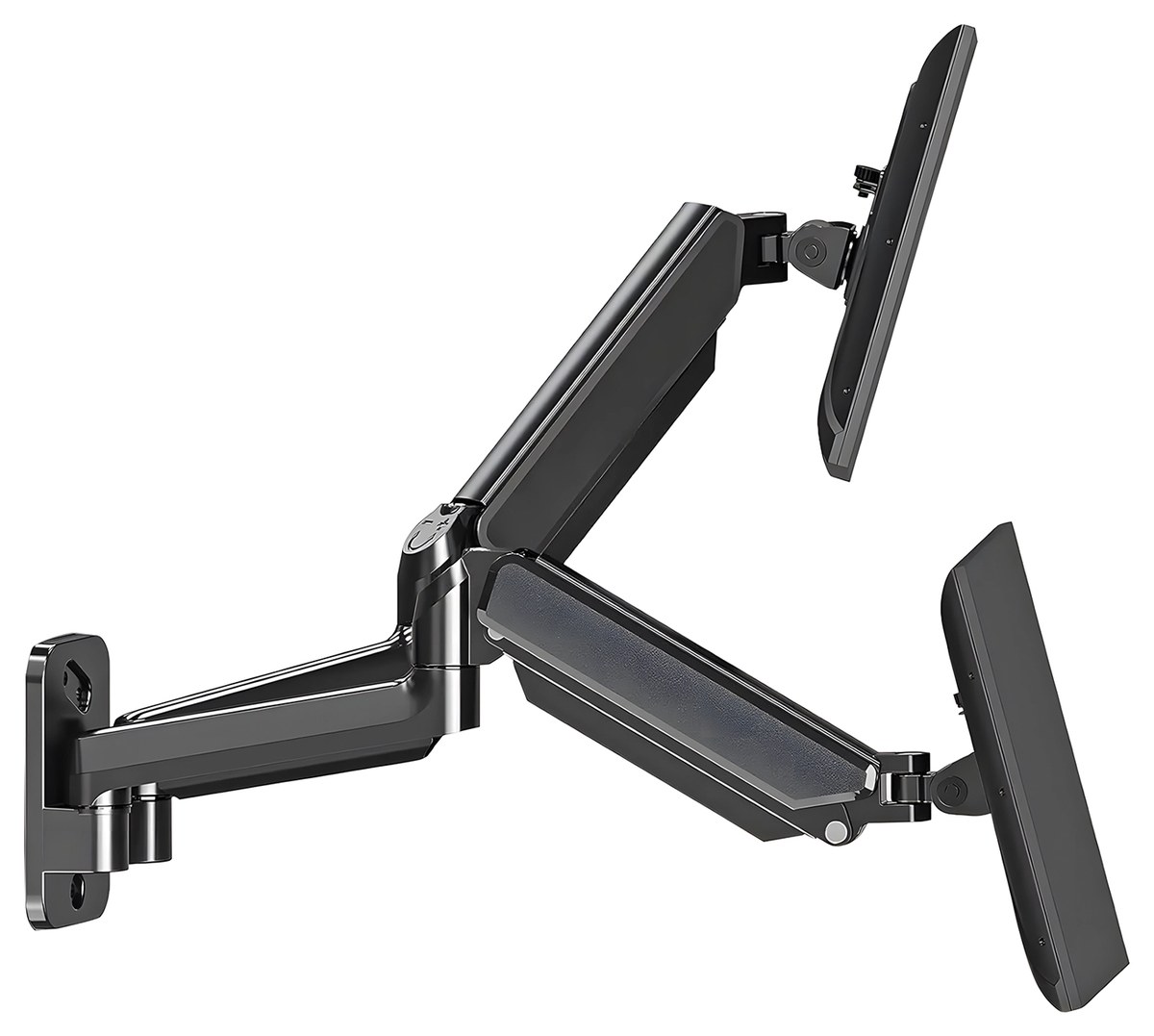

Uchwyt ścienny SolidHand-CGW02 na dwa monitory z dwoma ramionami ze sprężynami gazowymi i płytkami VESA na jednej płycie ściennej

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Materiał wykonania: aluminium
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 2
  • Przekątna monitora: 13–32"
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Obciążenie: do 9 kg na monitor
  • Regulacja wysokości: wspomagana sprężyną gazową
  • Zakres obrotu ramion: +90° / −90°
  • Zakres obrotu monitora: +360° / −360°
  • Zakres pochylenia monitora: +35° / −45°
  • Maks. wysięg ramienia: 307 mm
  • Mocowanie: ściana
  • Wymiary opakowania: 40 × 34,5 × 28 cm
  • Waga uchwytu: 3 kg
  • Waga uchwytu z opakowaniem: 3,5 kg

Zawartość zestawu​

  • Uchwyt na monitory — płyta ścienna z dwoma ramionami ze sprężynami gazowymi i płytkami VESA
  • Śruby oraz podkładki montażowe
  • Instrukcja obsługi
uwaga

Przed rozpoczęciem montażu upewnij się, że otrzymałeś wszystkie części. Jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami — nie używaj uszkodzonych ani wadliwych części.

Zanim zaczniesz​

Montaż zajmuje około trzydziestu minut. Przygotuj:

  • Drugą osobę — uchwyt waży 3 kg, a zawieszenie każdego monitora to praca dla dwóch osób
  • Wiertarkę z wiertłem dobranym do ściany, poziomicę i ołówek
  • Wkrętak lub klucz do śrub ściennych oraz wkrętak do śrub monitora
  • Sprawdzenie, czy każdy monitor ma 13–32", waży nie więcej niż 9 kg i ma otwory VESA 75 × 75 lub 100 × 100
  • Solidną ścianę — beton, cegła albo płyta gipsowo-kartonowa ze słupkiem za płytą; pusta ściana wymaga kotew do dużych obciążeń
  • Sprawdzenie, czy w miejscu wiercenia nie biegną w ścianie kable ani rury

Środki bezpieczeństwa​

  • Ostrożnie: używanie uchwytu z obciążeniem większym niż dopuszczalne prowadzi do niestabilności i może spowodować obrażenia.
  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenie uchwytu lub poważne obrażenia.
  • Upewnij się, że ściana bezpiecznie utrzyma łączną wagę uchwytu, obu monitorów i wszystkich elementów montażowych.
  • Używaj dołączonych śrub montażowych i nie dokręcaj ich nadmiernie — nadmierne dokręcanie może uszkodzić uchwyt lub monitor.
  • Małe elementy: produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Użycie wewnętrzne: produkt jest przeznaczony wyłącznie do użytku w suchych pomieszczeniach. Chroń go przed wodą, wilgocią i skrajnymi temperaturami — używanie na zewnątrz grozi awarią i obrażeniami.
  • Nie stosuj dodatkowych narzędzi ani nie modyfikuj elementów, które nie są dołączone do zestawu.
  • Zachowaj ostrożność przy dokręcaniu śrub narzędziem, aby nie uszkodzić uchwytu ani monitorów.
  • Jeśli uchwyt nie będzie używany przez dłuższy czas, przechowuj go w suchym, chłodnym miejscu, z dala od wilgoci i źródeł ciepła.

Instalacja i montaż​

Krok 1 — Wybierz miejsce na ścianie​

Uchwyt jest przeznaczony do stałego montażu na ścianie. Ustal pozycję, zanim zaczniesz wiercić:

  • Wysokość — górna krawędź ekranu powinna być mniej więcej na wysokości oczu siedzącego użytkownika; ramiona dają do 307 mm wysięgu i obracają się o ±90°, więc zostaw z obu stron miejsce na rozłożone ekrany
  • Ściana — beton, cegła albo słupek za płytą; przy płycie gipsowo-kartonowej bez słupka użyj kotew do dużych obciążeń
  • Kable — przewody monitorów biegną wzdłuż ramion do ściany, więc gniazda zasilania i sygnału powinny być w zasięgu płyty ściennej

Krok 2 — Zamocuj płytę ścienną​

  1. Przyłóż płytę ścienną do ściany, wypoziomuj ją poziomicą i zaznacz ołówkiem otwory montażowe.
  2. Wywierć otwory wiertłem dobranym do ściany i włóż kołki lub kotwy odpowiednie do rodzaju ściany.
  3. Włóż dołączone śruby z podkładkami przez płytę i dokręć je tak, aby płyta przylegała płasko i nie ruszała się.
  4. Sprawdź, czy zespół ramion swobodnie obraca się na przegubie płyty — oba ramiona powinny wychylać się o ±90° bez dotykania ściany.
uwaga

Nie dokręcaj śrub ściennych nadmiernie. Płyta musi utrzymać uchwyt i dwa monitory — jeśli się rusza albo śruby nie trzymają, zastosuj mocniejsze kotwy, zanim przejdziesz dalej.

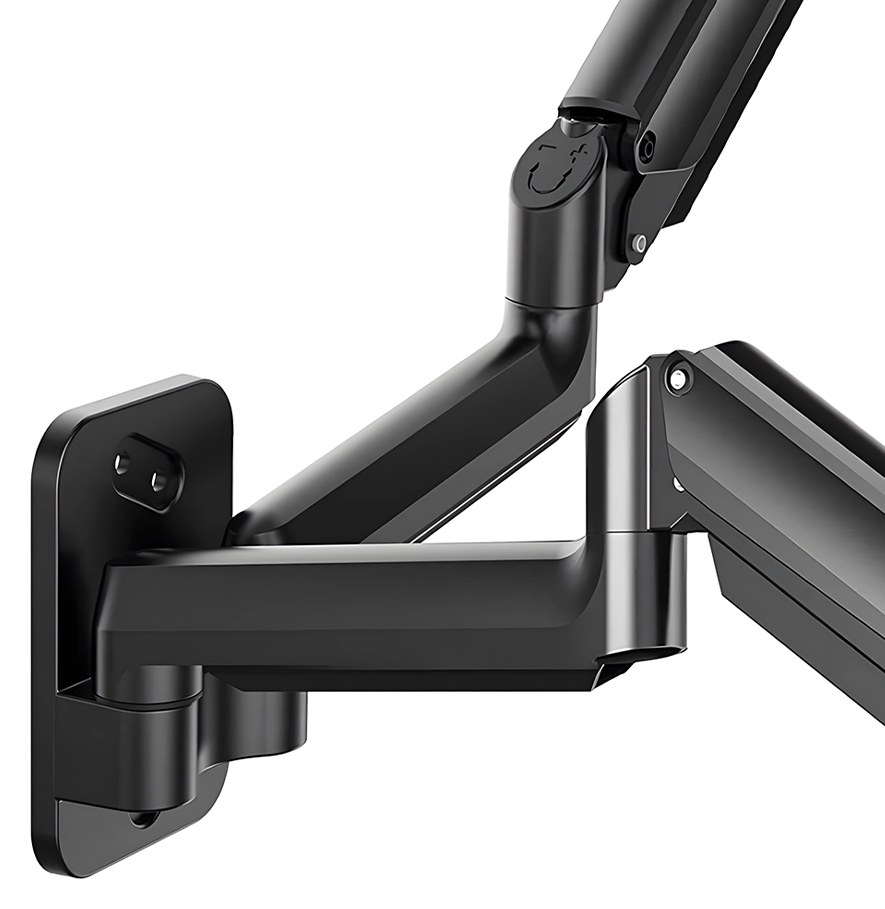

Płyta ścienna SolidHand-CGW02 z otworami montażowymi, przegubem i dwoma ramionami ze sprężynami gazowymi

Krok 3 — Zamontuj monitory​

  1. Dopasuj otwory płytki VESA na ramieniu do rozstawu 75 × 75 mm lub 100 × 100 mm z tyłu monitora.
  2. Gdy druga osoba trzyma monitor przy płytce, przykręć go dołączonymi śrubami z podkładkami — dokręcaj na krzyż, bez nadmiernej siły.
  3. Powtórz dla drugiego monitora na drugim ramieniu. Oba monitory muszą mieścić się w zakresie 13–32" i 9 kg.
uwaga

Nie puszczaj ekranu, dopóki wszystkie cztery śruby nie są dokręcone. Monitora lżejszego lub cięższego niż dopuszczalne obciążenie sprężyna gazowa nie zrównoważy.

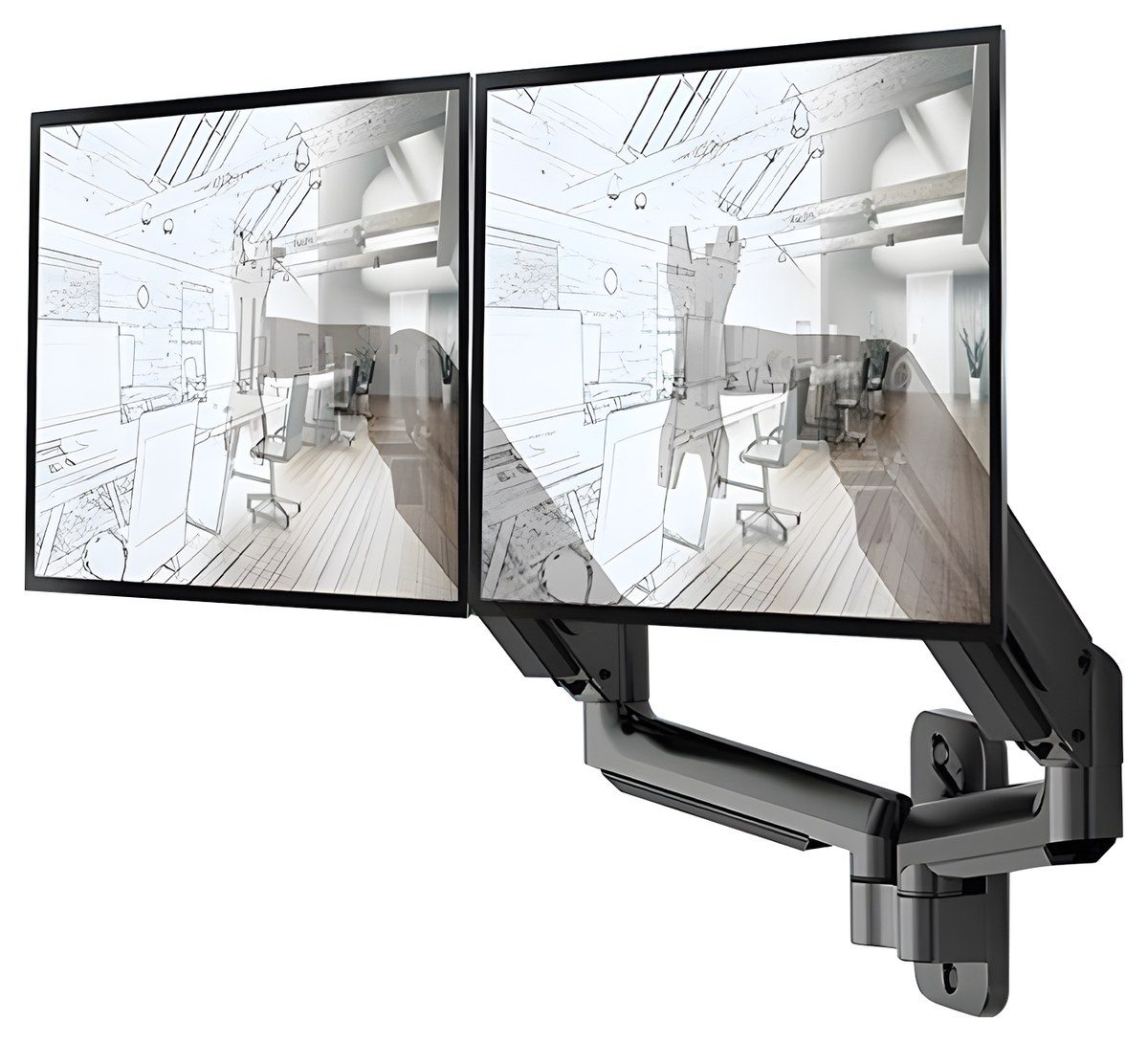

Dwa monitory zamontowane na SolidHand-CGW02, obok siebie na dwóch ramionach

Krok 4 — Ustaw naciąg sprężyn gazowych​

Każde ramię ma własną sprężynę gazową ze śrubą regulacyjną na przegubie, oznaczoną + i −. Reguluj ją tylko z zamontowanym monitorem:

  1. Unieś ekran do połowy zakresu wysokości i puść.
  2. Jeśli ekran opada, przekręć śrubę w stronę +, aby zwiększyć siłę; jeśli sam się unosi, przekręć w stronę −.
  3. Reguluj małymi krokami, aż ekran zostaje tam, gdzie go zostawisz, i przesuwa się lekkim ruchem. Powtórz na drugim ramieniu.
notatka

Sprężyna jest przewidziana dla monitora o wadze do 9 kg. Naciąg ustawiaj osobno dla każdego ramienia — oba monitory nie muszą ważyć tyle samo.

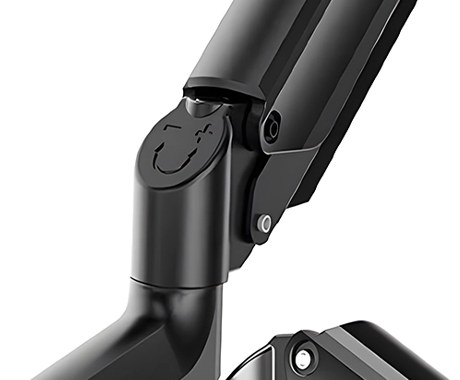

Śruba regulacji sprężyny gazowej z oznaczeniami plus i minus na przegubie ramienia SolidHand-CGW02

Krok 5 — Ustaw pozycję i poprowadź kable​

  1. Pochyl każdy ekran w zakresie od +35° do −45° i wychyl ramiona pod wybranym kątem — każdą regulację wykonuje się ręką, bez narzędzi.
  2. Aby używać ekranu w pionie, obróć go na głowicy VESA; głowica obraca się o pełny obrót w obie strony.
  3. Poprowadź kable monitorów wzdłuż ramion do ściany, zostawiając luz na pełny zakres ruchu — napięty kabel szarpie za gniazda przy każdym przesunięciu ekranu.
  4. Przesuń oba ramiona raz przez cały zakres ruchu, aby sprawdzić, czy nic nie zaczepia o ścianę, drugi ekran ani kable.

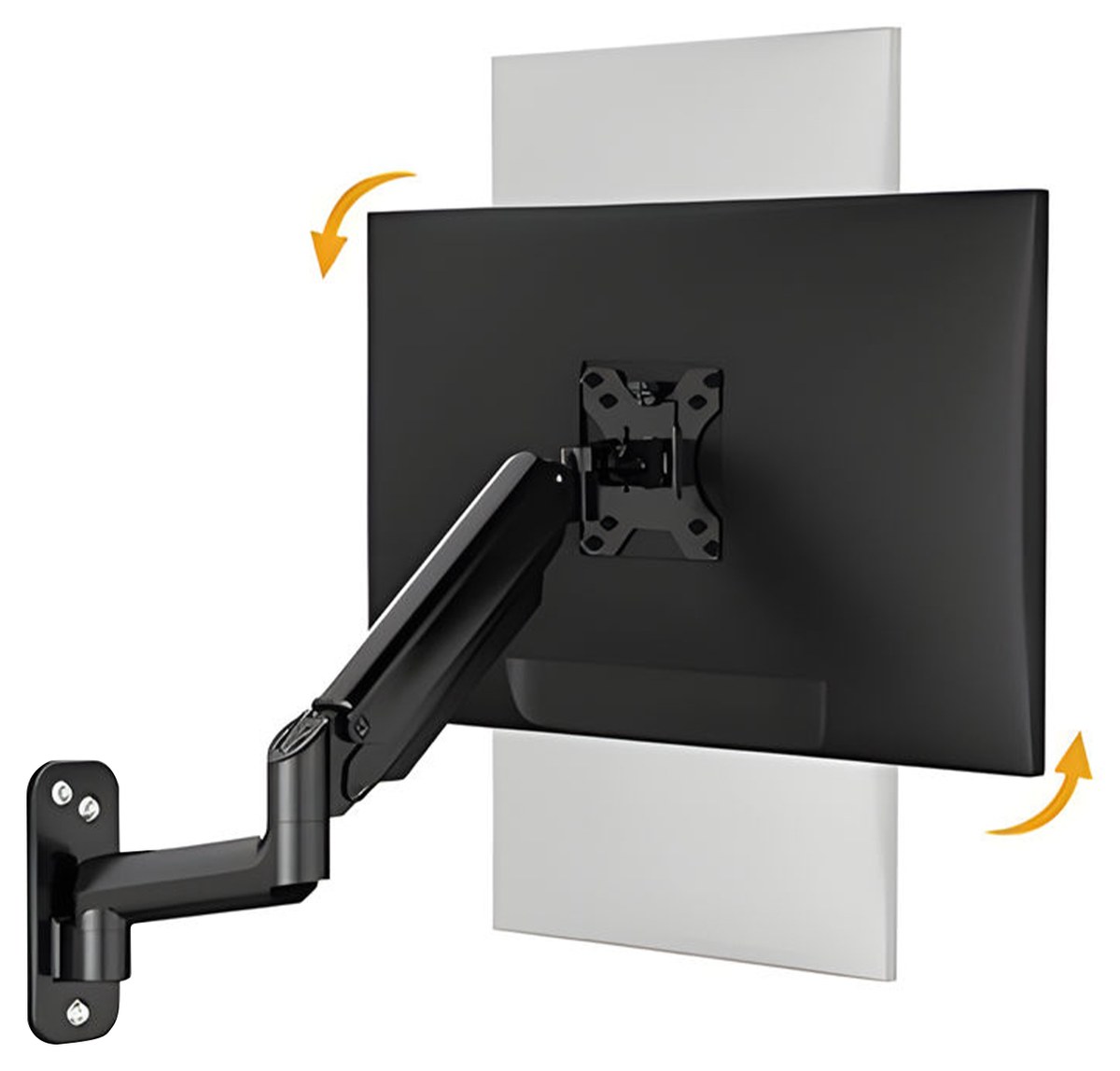

Monitor obrócony do pionu na ramieniu SolidHand-CGW02

Praca z uchwytem​

Po zrównoważeniu sprężyn każdą regulację wykonuje się ręką:

  • Wysokość — sprężyna gazowa utrzymuje ekran tam, gdzie go zostawisz
  • Wysięg — do 307 mm od ściany
  • Obrót ramion — ±90°
  • Pochylenie ekranu — +35° / −45°
  • Obrót ekranu — pełny obrót w obie strony, do poziomu lub pionu
  • Każde ramię porusza się niezależnie — jeden ekran może zostać w poziomie, gdy drugi jest w pionie

Konserwacja i przechowywanie​

  • Przecieraj uchwyt suchą lub lekko wilgotną szmatką; nie używaj rozpuszczalników.
  • Co jakiś czas sprawdzaj śruby ścienne i śruby monitorów i dokręć je, jeśli się poluzowały.
  • Jeśli uchwyt zostanie zdjęty i nie będzie używany przez dłuższy czas, przechowuj go w suchym, chłodnym miejscu, z dala od wilgoci i źródeł ciepła.

Najczęściej zadawane pytania​

Jakie monitory pasują do SolidHand-CGW02?
Uchwyt obsługuje monitory z rozstawem otworów VESA 75 × 75 mm lub 100 × 100 mm, o przekątnej od 13 do 32 cali i wadze do 9 kg na ekran. Obejmuje to zdecydowaną większość monitorów biurowych i domowych dostępnych obecnie na rynku.
Czy każdy monitor można regulować niezależnie?
Tak. Każde ramię ma własną sprężynę gazową, więc oba monitory można ustawiać, obracać i pochylać zupełnie niezależnie — w tym obrócić jeden ekran do pionu, gdy drugi zostaje w poziomie.
Czym sprężyna gazowa różni się od ramienia ze sprężyną mechaniczną?
Sprężyna gazowa daje płynniejszą i precyzyjniejszą regulację niż sprężyna czysto mechaniczna. Każdy monitor przestawisz jedną ręką, a ramię zostaje dokładnie tam, gdzie je zostawisz, bez lekkiego opadania spotykanego w tańszych ramionach sprężynowych.
Na jakiej ścianie można zamontować uchwyt?
Montuj SolidHand-CGW02 na solidnej ścianie — betonowej, ceglanej albo z płyty gipsowo-kartonowej ze słupkiem za płytą. Przed montażem upewnij się, że ściana utrzyma łączną wagę uchwytu (około 3 kg) i obu monitorów. Przy płycie gipsowo-kartonowej bez słupków użyj odpowiednich kotew do dużych obciążeń.
Dlaczego ramię samo opada albo się unosi?
Naciąg sprężyny nie odpowiada wadze monitora. Przekręć śrubę regulacyjną na przegubie ramienia — w stronę +, jeśli ramię opada, w stronę −, jeśli się unosi — małymi krokami, aż ekran zostaje na miejscu. Patrz krok 4.
Jak daleko od ściany sięgają ekrany?
Do 307 mm. Ze złożonymi ramionami ekrany są blisko ściany, więc uchwyt zajmuje niewiele miejsca nad biurkiem czy ladą.

Do pobrania​

Instrukcje i karty katalogowe producenta w PDF, gdyby potrzebna była kopia offline. Wszystko, co w nich jest, znajdziesz też na tej stronie.
