Potrójne ramię na monitory ze sprężyną gazową i hubem USB, SolidHand-CM03U

GTIN: 5907614667610 · SKU: SolidHand-CM03U

SolidHand-CM03U utrzymuje trzy monitory o przekątnej od 17 do 27 cali i wadze do 6 kg każdy na jednym ramieniu ze sprężyną gazową zakończonym belką. Wszystkie trzy ekrany unoszą się i opadają razem pod lekkim naciskiem i sięgają do 526 mm od kolumny, a każdy z nich pochyla się, obraca na boki i przekręca o 180° do pionu na własnej płytce. W podstawie znajdują się dwa porty USB 3.0, a samą podstawę mocuje się zaciskiem na krawędzi blatu albo przez otwór w blacie.

Spis treści​

Specyfikacja​

  • Kolor: czarny matowy
  • Materiał wykonania: aluminium, stal, plastik
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 3
  • Przekątna monitora: 17–27 cali
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Waga jednego monitora: 6 kg
  • Regulacja wysokości: wspomagana sprężyną gazową
  • Zakres obrotu ramion: +10° ~ −10°
  • Zakres obrotu monitora: +180° ~ −180°
  • Zakres pochylenia monitora: +5° ~ −15°
  • Maks. wysięg ramienia: 526 mm
  • Obrót przy podstawie: ±90° albo ±180°, ustawiany śrubą ogranicznika
  • Porty USB: 2 × USB 3.0 w podstawie
  • Montaż: zacisk do blatu o grubości 10–58 mm lub 50–85 mm (zależnie od położenia wspornika) albo przez otwór w blacie
  • Wymiary uchwytu: 133 × 70,9 × 77 cm
  • Wymiary opakowania: 63 × 32,5 × 16 cm
  • Waga uchwytu: 9,5 kg
  • Waga z opakowaniem: 10 kg

Zawartość zestawu​

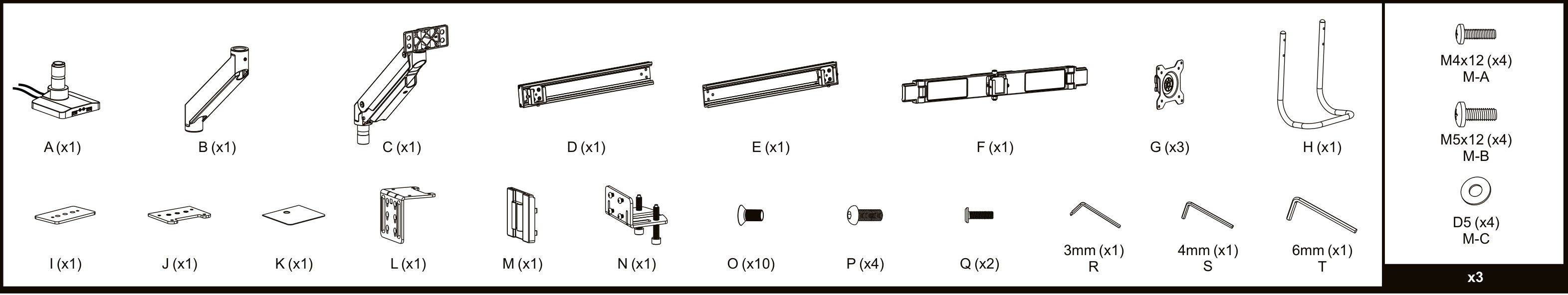

Zawartość zestawu SolidHand-CM03U: podstawa z hubem USB, kolumna, ramię ze sprężyną gazową, belka i dwie szyny, trzy płytki VESA, hak na kable, płytki i podkładki, śruby, trzy klucze imbusowe i trzy komplety śrub do monitorów
  • A — podstawa z hubem USB 3.0 (× 1)
  • B — kolumna (× 1)
  • C — ramię ze sprężyną gazową i głowicą (× 1)
  • D — szyna belki, lewa (× 1)
  • E — szyna belki, prawa (× 1)
  • F — belka środkowa (× 1)
  • G — płytka VESA (× 3)
  • H — hak na kable (× 1)
  • I — podkładka pod blat (× 1)
  • J — płytka do montażu przez otwór (× 1)
  • K — podkładka samoprzylepna (× 1)
  • L — wspornik zacisku (× 1)
  • M — osłona kabli podstawy (× 1)
  • N — śruba zaciskowa ze wspornikiem (× 1)
  • O — śruba (× 10)
  • P — śruba (× 4)
  • Q — śruba (× 2)
  • R — klucz imbusowy 3 mm (× 1)
  • S — klucz imbusowy 4 mm (× 1)
  • T — klucz imbusowy 6 mm (× 1)
  • M-A — śruba do monitora M4 × 12 (× 4)
  • M-B — śruba do monitora M5 × 12 (× 4)
  • M-C — podkładka D5 (× 4)

Śruby do monitorów M-A, M-B i podkładki M-C są w zestawie w trzech kompletach — po jednym na każdy monitor. Kroki 1 i 2 są wymienne: użyj wspornika zacisku (L) przy montażu na krawędzi blatu albo płytki (J) przy montażu przez otwór.

Zanim zaczniesz​

Montaż zajmuje około czterdziestu minut. Przygotuj:

  • Drugą osobę do pomocy — monitory wiesza się na belce we dwie osoby
  • Wkrętak krzyżakowy; wszystkie trzy klucze imbusowe (3, 4 i 6 mm) są w zestawie
  • Wolną krawędź biurka o grubości blatu 10–85 mm albo blat z otworem przy montażu przelotowym
  • Sprawdzenie, czy każdy monitor waży nie więcej niż 6 kg i ma otwory VESA 75 × 75 lub 100 × 100 oraz czy biurko utrzyma uchwyt z trzema ekranami
uwaga

Zanim zaczniesz, sprawdź, czy w zestawie są wszystkie wymienione części. Jeśli czegoś brakuje albo coś jest uszkodzone, skontaktuj się z nami przed montażem.

Montaż​

Krok 1 — Zamocuj podstawę do biurka zaciskiem​

To pierwszy z dwóch sposobów montażu. Wybierz go, jeśli biurko ma wolną krawędź.

  1. Przykręć wspornik zacisku (L) do podstawy (A) śrubami O, używając klucza imbusowego 4 mm (S), a następnie naklej podkładkę (K) na spód podstawy.
  2. Załóż śrubę zaciskową ze wspornikiem (N) i dokręć ją kluczem imbusowym 6 mm (T). Wspornik ma dwa położenia: górne dla blatu o grubości 10–58 mm, dolne dla 50–85 mm.
  3. Włóż podkładkę (I) między zacisk a spód blatu i dokręć śrubę zaciskową kluczem imbusowym 6 mm (T).
  4. Poprowadź kable USB z podstawy w dół i zatrzaśnij na wsporniku osłonę kabli (M).

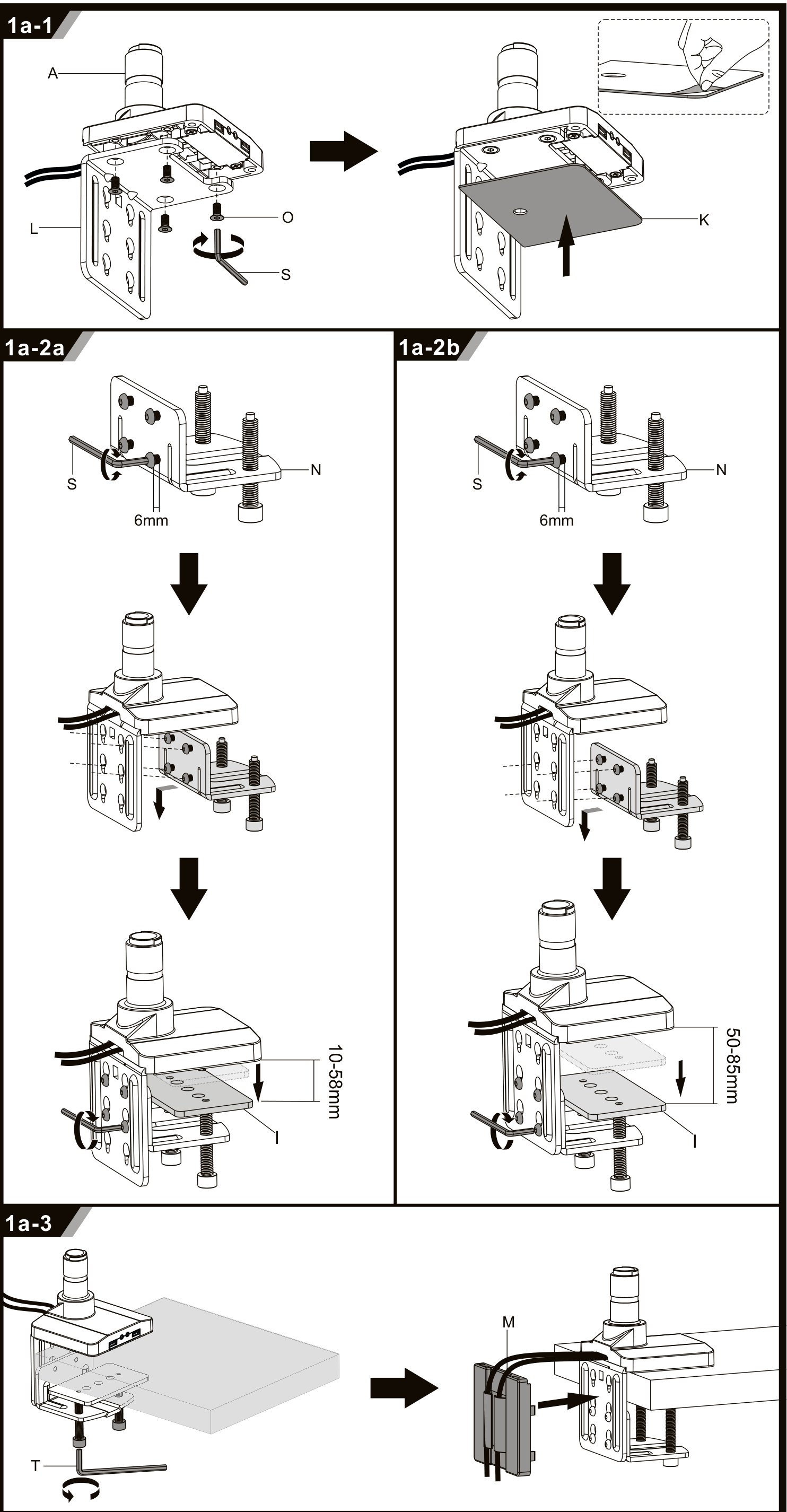

Krok 1: montaż zaciskiem — wspornik L przykręcony do podstawy A, śruba zaciskowa N ustawiona dla blatu 10–58 mm albo 50–85 mm, podkładka I i osłona kabli M

Krok 2 — Albo zamocuj podstawę przez otwór w blacie​

Ten sposób zastępuje krok 1, gdy uchwyt ma stać z dala od krawędzi biurka. W blacie potrzebny jest otwór na śrubę.

  1. Przykręć płytkę (J) do podstawy (A) śrubami O, używając klucza imbusowego 4 mm (S), i naklej podkładkę (K) na spód.
  2. Ustaw podstawę na blacie tak, aby śruba przeszła przez otwór, załóż od spodu podkładkę (I) i dokręć śrubę (N) kluczem imbusowym 6 mm (T).

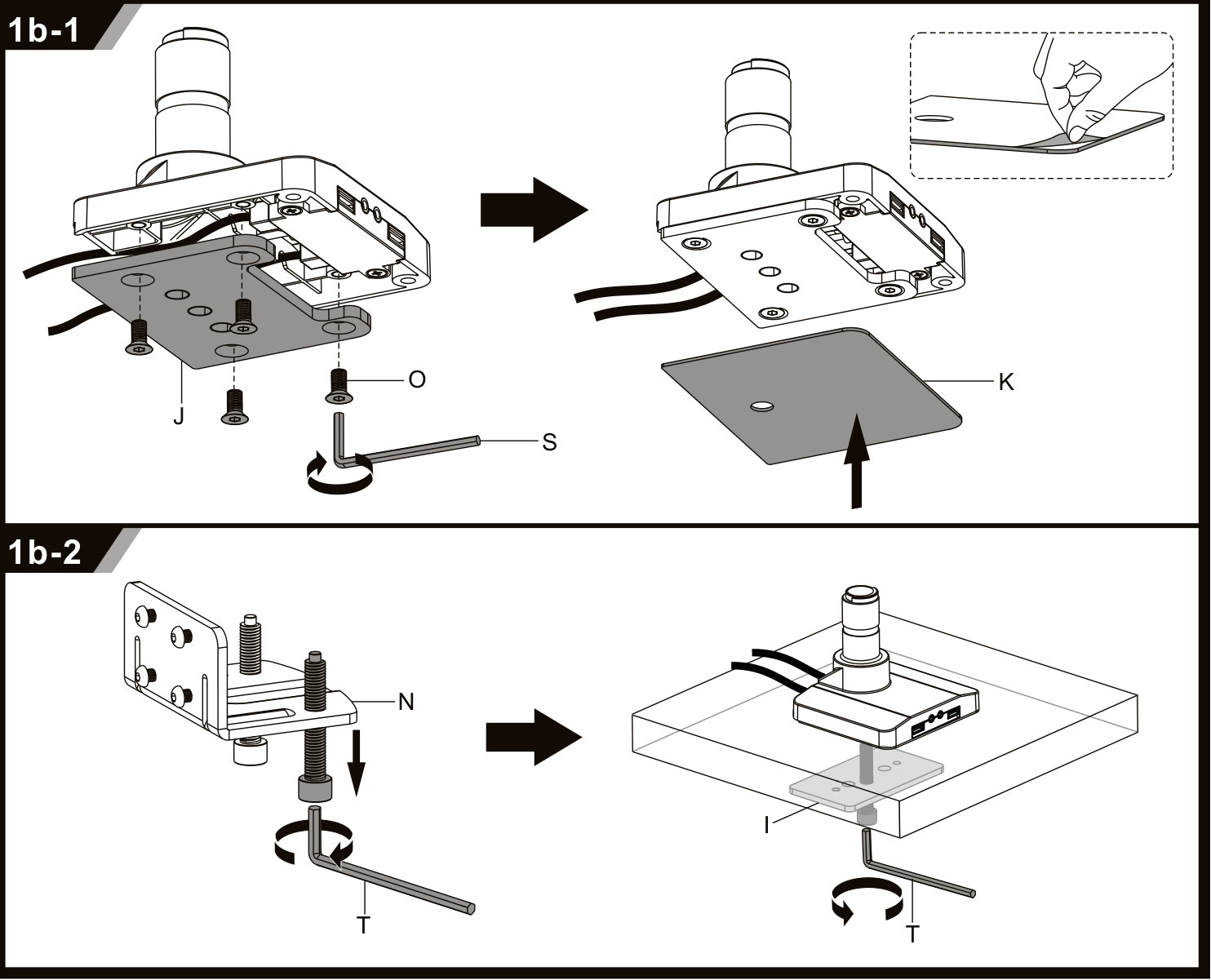

Krok 2: montaż przez otwór — płytka J przykręcona do podstawy, śruba przełożona przez blat i dokręcona od spodu z podkładką I

Krok 3 — Osadź kolumnę i ramię ze sprężyną gazową​

  1. Wsuń kolumnę (B) w podstawę. Śruba ogranicznika u jej stopy decyduje o zakresie obrotu: ±180° albo ±90° — ustaw ją kluczem imbusowym 3 mm (R).
  2. Nasuń ramię ze sprężyną gazową (C) na kolumnę i zablokuj je śrubą dociskową, używając klucza imbusowego 3 mm (R).

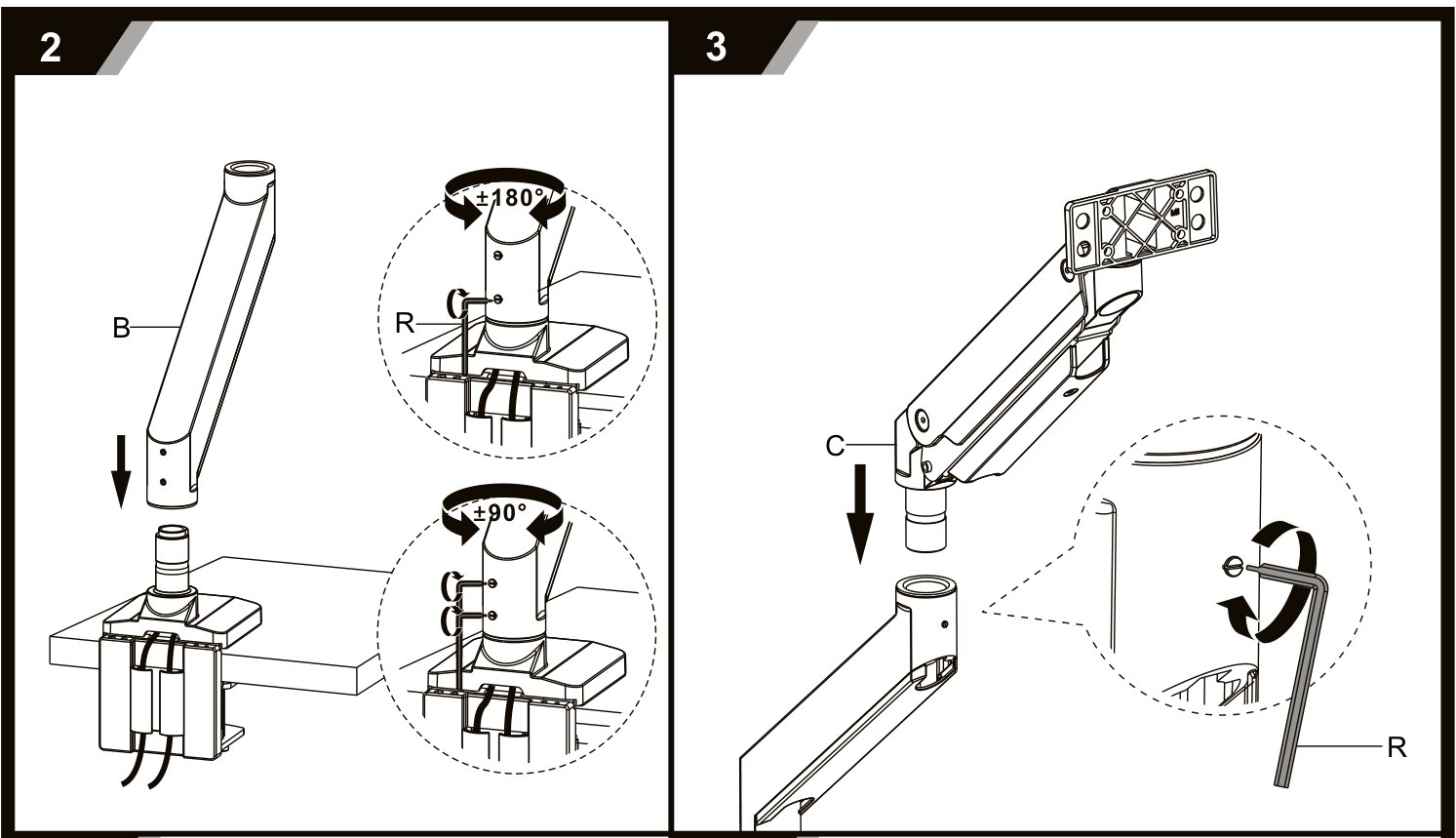

Krok 3: kolumna B w podstawie z ogranicznikiem obrotu ustawianym kluczem 3 mm (R) oraz ramię ze sprężyną gazową C zablokowane na kolumnie

Krok 4 — Przykręć belkę i hak na kable​

  1. Przykręć belkę środkową (F) do głowicy ramienia czterema śrubami P, używając klucza imbusowego 4 mm (S).
  2. Przykręć hak na kable (H) pod belką dwiema śrubami Q. Rysunek pokazuje cztery możliwe położenia (a–d) — wybierz to, które pasuje do Twoich przewodów.

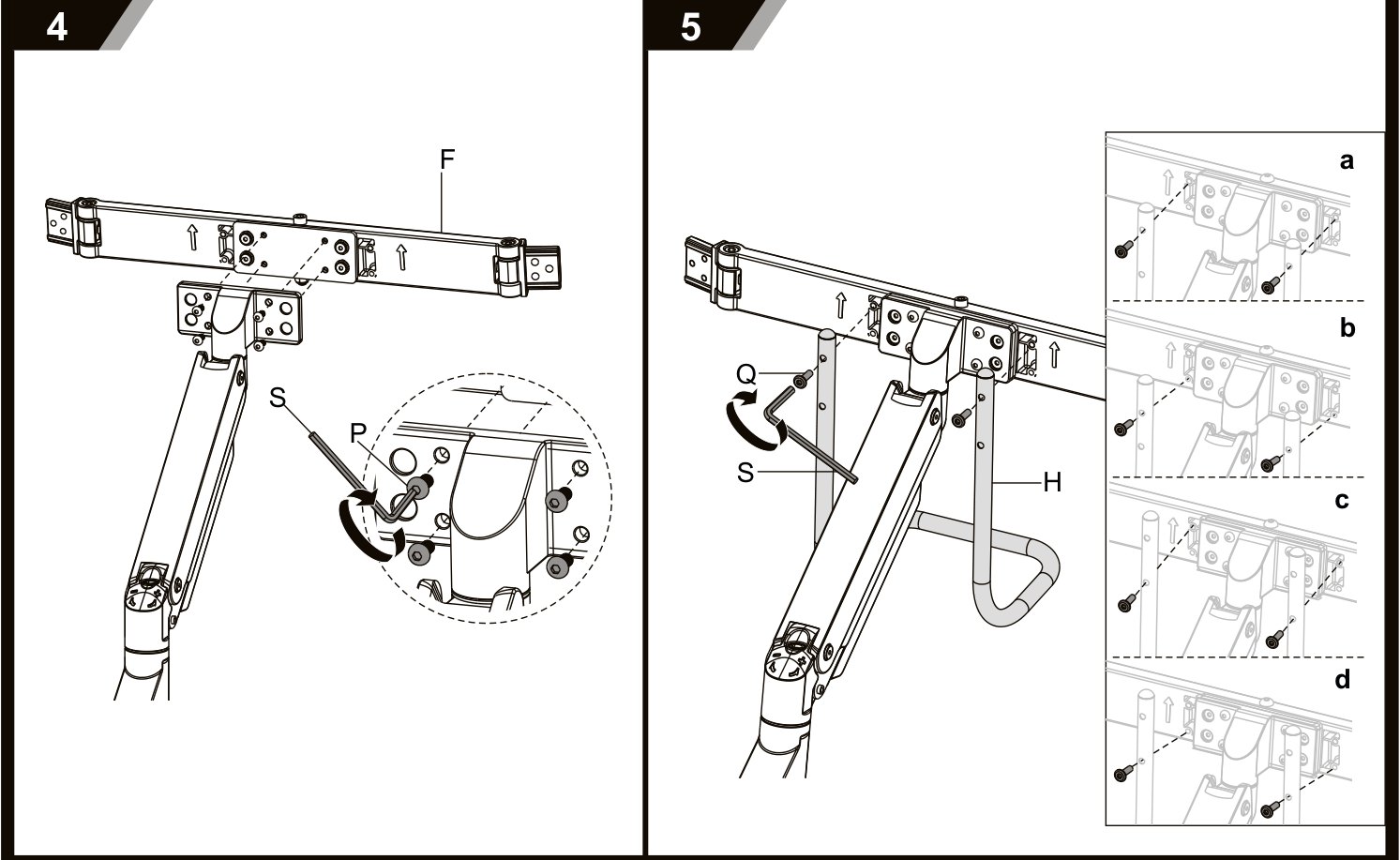

Krok 4: belka środkowa F przykręcona do głowicy ramienia śrubami P oraz hak na kable H zamocowany śrubami Q w jednym z czterech położeń

Krok 5 — Wsuń szyny boczne​

  1. Wsuń lewą szynę (D) i prawą szynę (E) w belkę środkową i zablokuj je śrubami dociskowymi, używając klucza imbusowego 4 mm (S).
  2. Przed dokręceniem ustal, jak daleko szyny mają wystawać — to decyduje o rozstawie bocznych monitorów.
  3. Wygnij belkę w wybrany łuk, jak pokazuje drugi rysunek, aby boczne ekrany były skierowane w Twoją stronę.

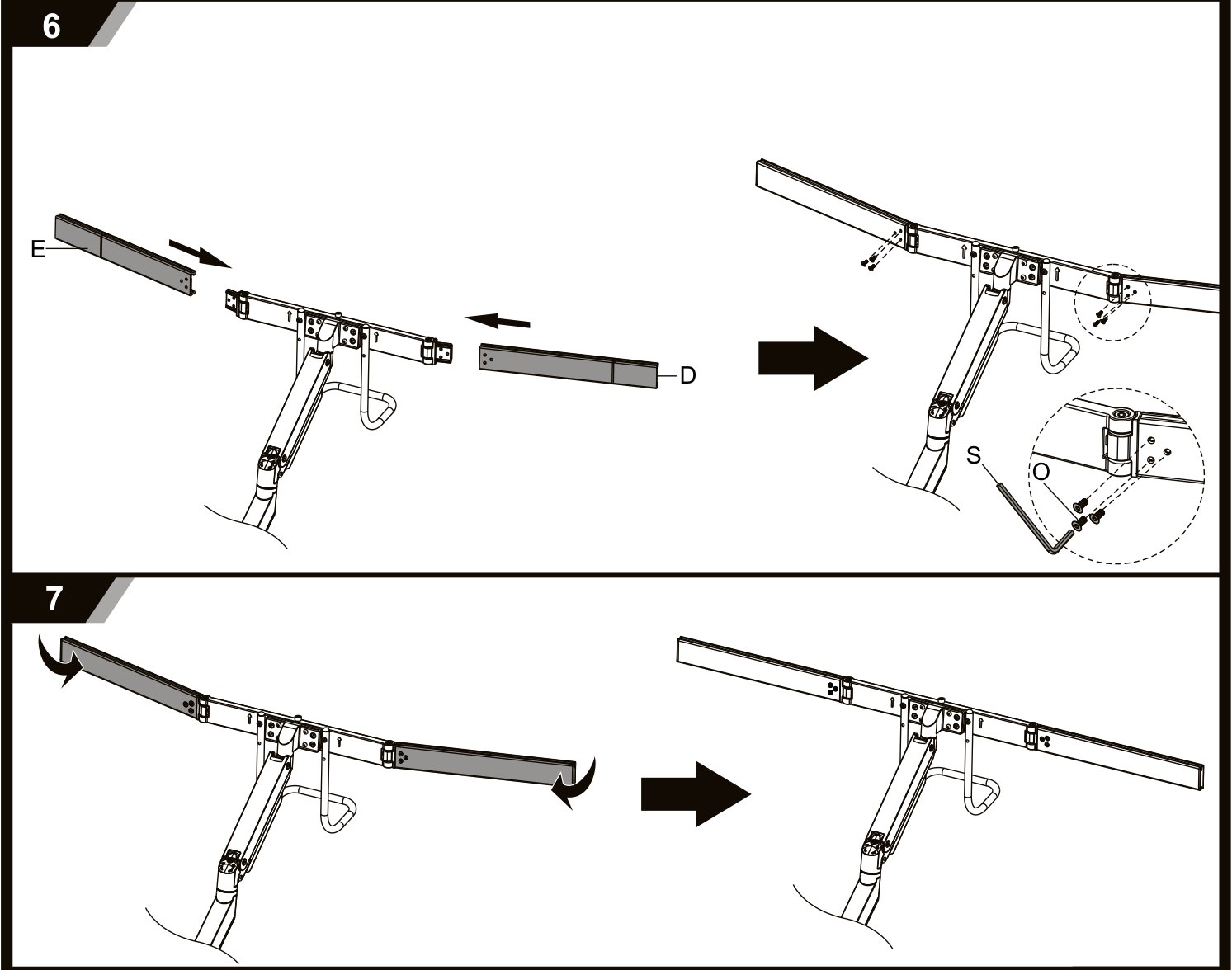

Krok 5: szyny D i E wsunięte w belkę F i zablokowane śrubami dociskowymi, a następnie belka wygięta w stronę użytkownika

Krok 6 — Przykręć płytki VESA do monitorów​

Połóż każdy monitor ekranem do dołu na miękkiej, czystej powierzchni i dopasuj płytkę (G) do otworów VESA — 75 × 75 mm albo 100 × 100 mm.

  1. Użyj śrub M4 × 12 (M-A) albo M5 × 12 (M-B) z podkładkami (M-C) — zależnie od gwintu w monitorze.
  2. Dobierz taką długość śruby, żeby ani nie opierała się o dno gwintu, ani nie była za krótka — rysunek pokazuje ustawienie prawidłowe i błędne.
  3. Dokręcaj cztery śruby równomiernie wkrętakiem i nie dokręcaj ich zbyt mocno.

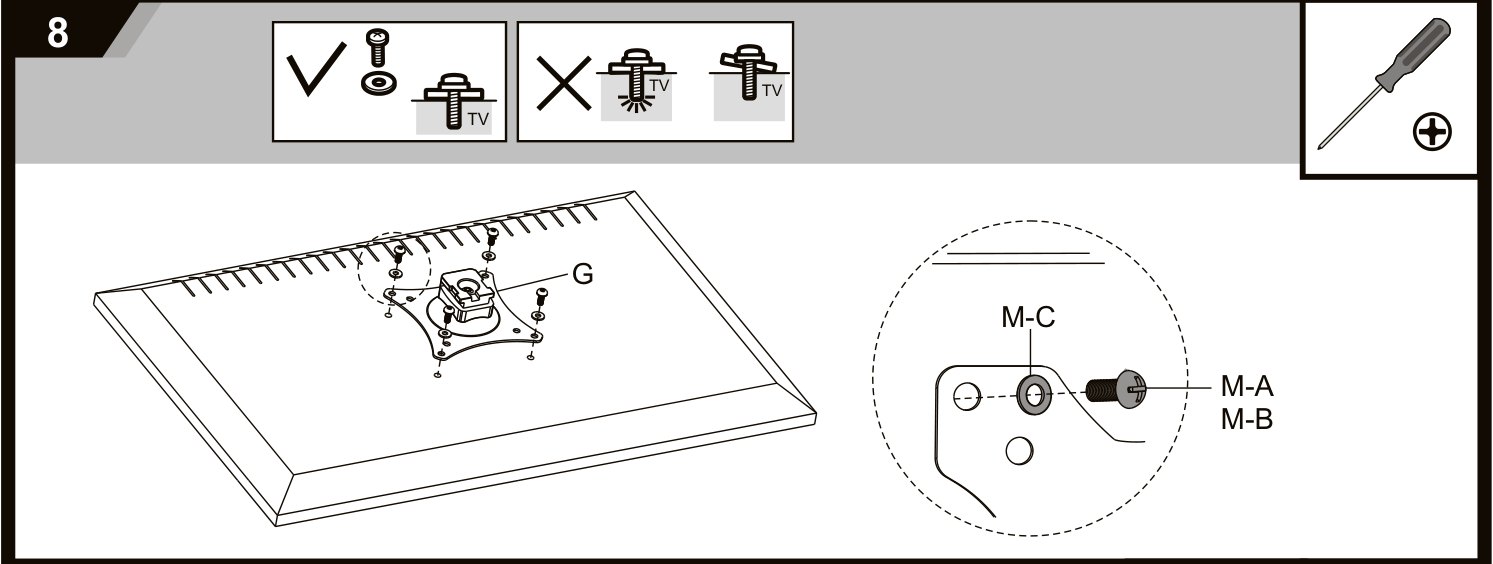

Krok 6: płytka VESA G przykręcona do monitora śrubami M-A albo M-B z podkładkami M-C, z pokazaniem prawidłowej i błędnej długości śruby

Krok 7 — Zawieś monitory​

  1. Poproś drugą osobę, aby przytrzymała monitor, i zaczep jego płytkę VESA (G) na belce, aż się osadzi.
  2. Zabezpiecz płytkę śrubą w jej zaczepie, jak pokazuje powiększenie.
  3. Powtórz przy dwóch pozostałych monitorach, a następnie rozsuń je wzdłuż belki na wybrany rozstaw.
uwaga

Nie puszczaj ekranu, dopóki jego płytka nie zostanie zaczepiona na belce, a śruba dokręcona.

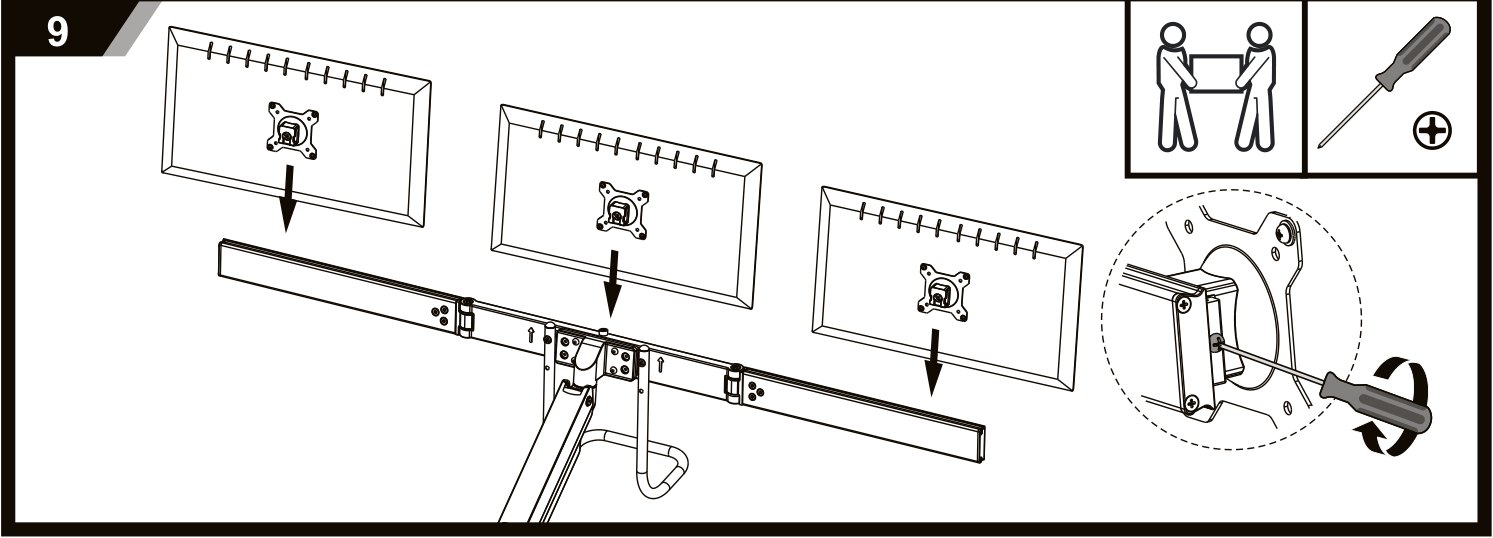

Krok 7: trzy monitory zaczepione płytkami VESA na belce i zabezpieczone śrubami w zaczepach

Krok 8 — Wyważ sprężynę gazową​

Sprężyna gazowa musi odpowiadać ciężarowi trzech monitorów. Dobrze wyważona belka utrzymuje pozostawioną pozycję i porusza się pod lekkim naciskiem. Reguluj przy zawieszonych monitorach:

  1. Przytrzymaj ramię poziomo. Jeśli opada, kręć śrubą regulacyjną w stronę +; jeśli unosi się, kręć w stronę −, używając klucza imbusowego 6 mm (T).
  2. Śruba przy głowicy ustawia pochylenie całej belki o ±4° — użyj jej, aby wypoziomować trzy ekrany.
  3. Sprawdź ramię w całym zakresie i w razie potrzeby popraw ustawienie.
uwaga

Nie obciążaj ramienia ponad dopuszczalne 6 kg na monitor i nie dokręcaj śruby regulacyjnej zbyt mocno. Podczas regulacji zachowaj dystans od ruchomych części.

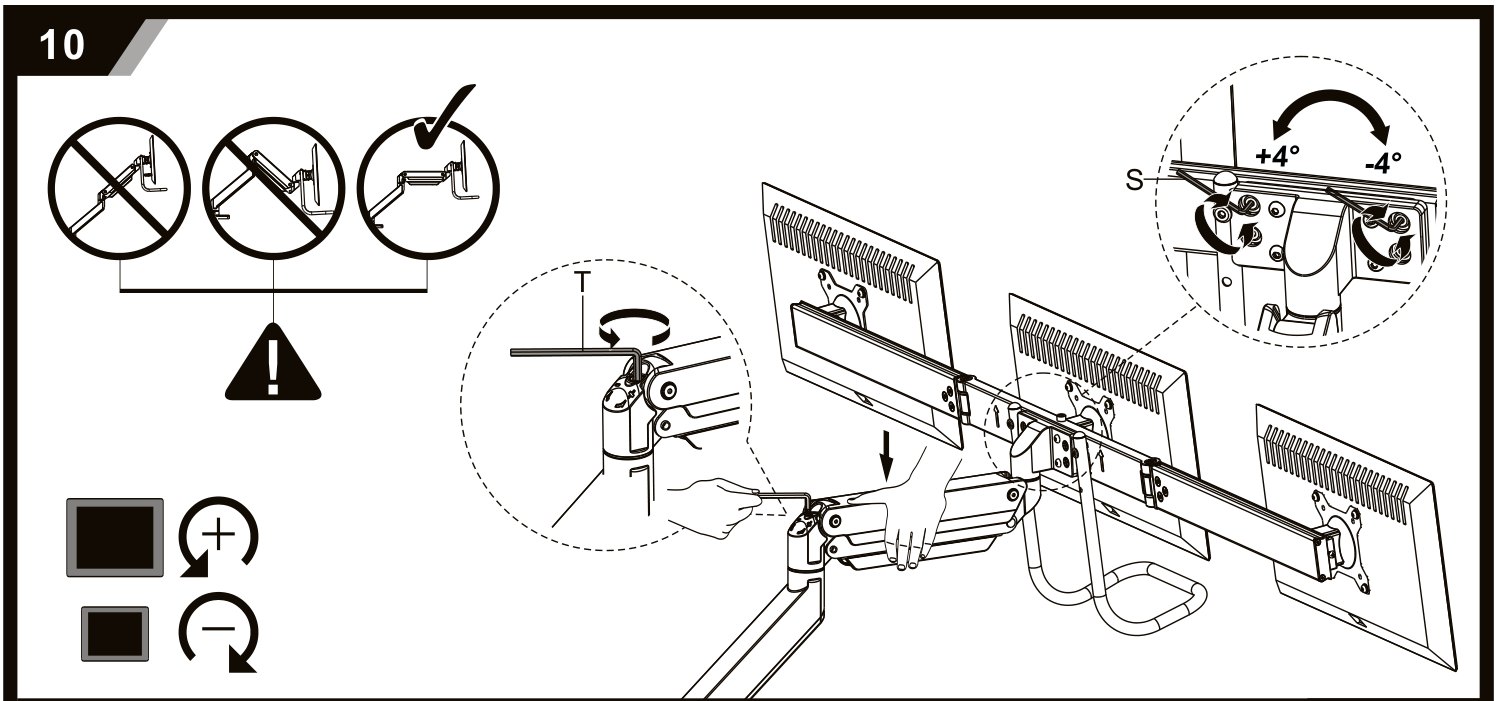

Krok 8: wyważanie sprężyny gazowej kluczem imbusowym 6 mm — plus, gdy ramię opada, minus, gdy się unosi — oraz śruba poziomowania ±4°

Krok 9 — Zamknij osłony kabli​

Ułóż przewody monitorów wzdłuż ramienia i belki, a następnie zatrzaśnij osłony wkrętakiem — najpierw na ramieniu, potem na belce. Przeprowadź przewody przez hak (H) i poprowadź je w dół do biurka.

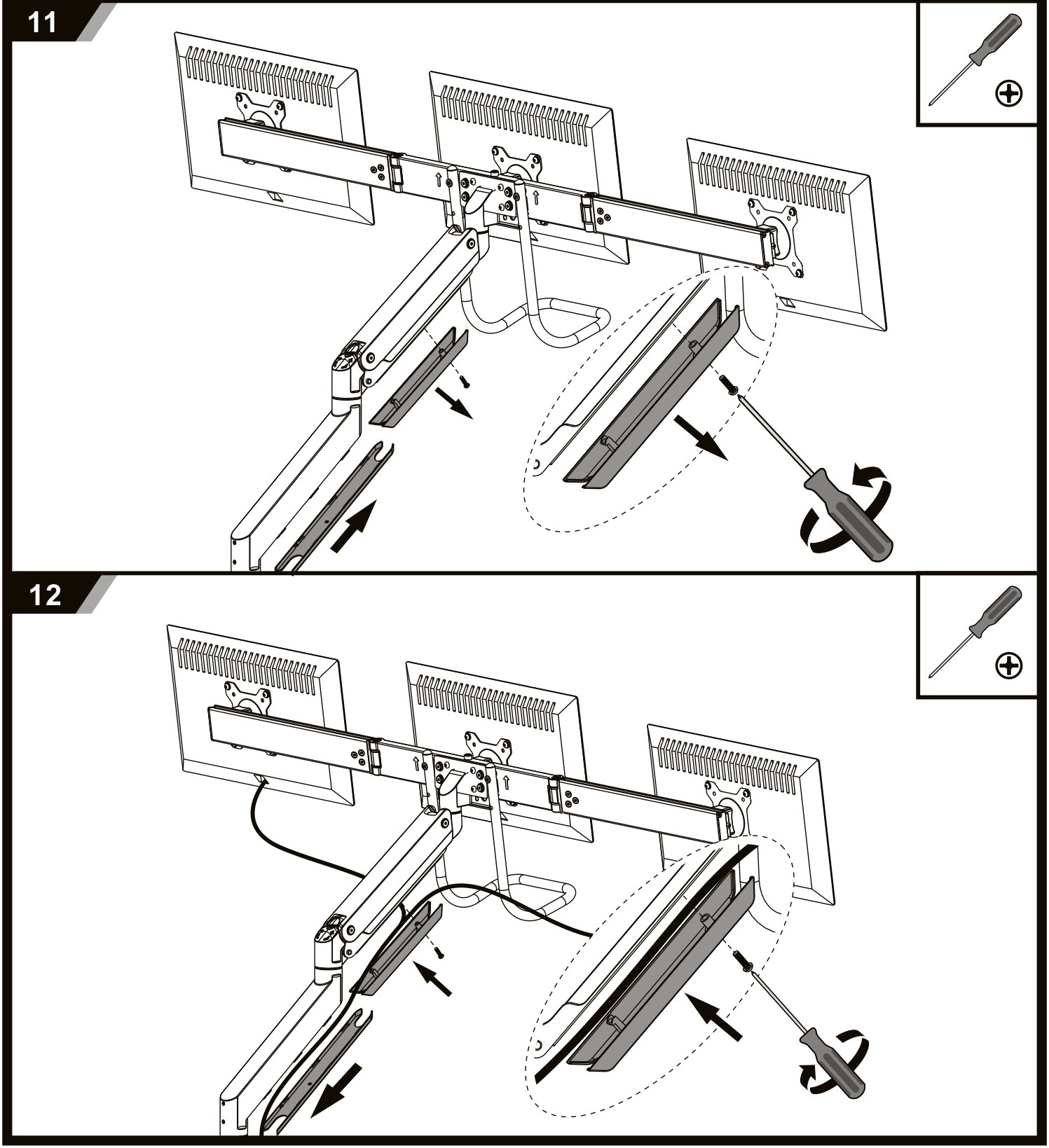

Krok 9: osłony kabli zatrzaśnięte na ramieniu i na belce po ułożeniu przewodów w kanałach

Krok 10 — Ustaw pozycję roboczą​

Ostatni rysunek pokazuje wszystkie zakresy uchwytu. Ekrany ustawia się ręką, a jeśli któryś nie utrzymuje kąta, dokręć śrubę przegubu kluczem imbusowym 6 mm (T).

  1. Obrót przy podstawie — ±90° albo ±180°, zależnie od ustawienia ogranicznika
  2. Obrót ramienia — ±180° przy głowicy, ±15° i ±10° w przegubach belki
  3. Obrót ekranu — ±180°, czyli każdy ekran można ustawić w pionie
  4. Pochylenie ekranu — od +5° do −15°
uwaga

Nigdy nie wysuwaj monitorów poza tylną krawędź biurka — rysunek oznacza to krzyżykiem. Obciążenie wychodzące poza krawędź może przewrócić całe biurko.

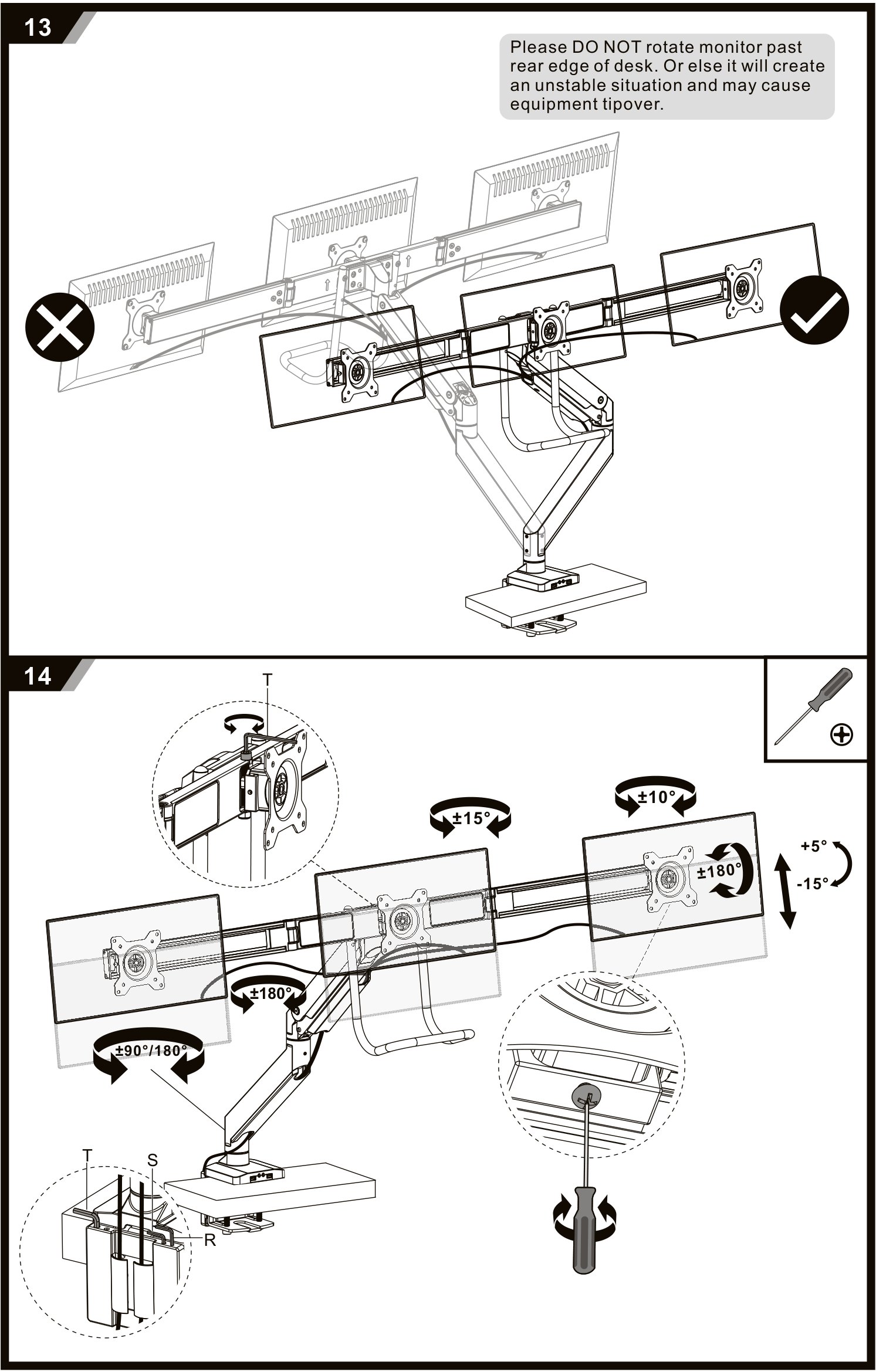

Krok 10: ostrzeżenie przed wysunięciem ekranów poza tylną krawędź biurka oraz zakresy obrotu, odchylenia i pochylenia uchwytu

Korzystanie z uchwytu​

Gdy monitory wiszą na belce, a sprężyna jest wyważona, wszystko ustawia się ręką:

  • Wysokość — wszystkie trzy ekrany unoszą się i opadają razem na ramieniu ze sprężyną gazową
  • Zasięg — do 526 mm od kolumny
  • Obrót przy podstawie — ±90° albo ±180°, zależnie od ustawienia ogranicznika
  • Obrót ekranu — od +180° do −180°, czyli również do pionu
  • Pochylenie ekranu — od +5° do −15°
  • USB — dwa porty USB 3.0 w podstawie, z przodu biurka

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie lub nieprzestrzeganie instrukcji może doprowadzić do poważnych obrażeń ciała albo uszkodzenia sprzętu.

  • Upewnij się, że mocowanie jest wystarczająco wytrzymałe, aby utrzymać zamontowany produkt i sprzęt.
  • Nie przekraczaj maksymalnego dopuszczalnego udźwigu 6 kg na monitor.
  • Zawsze korzystaj z pomocy drugiej osoby lub mechanicznego urządzenia podnoszącego, aby bezpiecznie podnosić i ustawiać produkt.
  • Śruby dokręcaj mocno, ale nie rób tego na siłę. Zbyt mocne dokręcenie może uszkodzić produkt i znacznie zmniejszyć siłę trzymania.
  • Podczas korzystania z produktu zachowaj dystans od ruchomych części.
  • Używaj wyłącznie zgodnie z przeznaczeniem, wewnątrz pomieszczeń.
  • Produkt zawiera małe elementy, które po połknięciu mogą spowodować zadławienie. Trzymaj je z dala od dzieci.

Najczęściej zadawane pytania​

Jakiej wielkości i wagi monitory obsługuje SolidHand-CM03U?
Uchwyt przyjmuje trzy monitory o przekątnej od 17 do 27 cali i wadze do 6 kg każdy. Pasuje do rozstawu otworów VESA 75 × 75 mm i 100 × 100 mm.
Jak mocuje się SolidHand-CM03U do biurka?
Albo zaciskiem, który obejmuje krawędź blatu bez wiercenia (blat 10–58 mm lub 50–85 mm, zależnie od położenia wspornika), albo przez otwór w blacie. Oba warianty są w zestawie, więc możesz wybrać ten, który pasuje do Twojego biurka.
Do czego służy hub USB 3.0 w podstawie?
Dwa porty USB 3.0 wbudowane w podstawę pozwalają podłączyć urządzenia USB — klawiaturę, mysz, dysk zewnętrzny albo kabel do ładowania — z przodu biurka, bez sięgania za komputer.
Czy mogę obrócić monitory do pionu?
Tak. Każda płytka VESA obraca się o ±180°, więc dowolny z trzech ekranów (albo wszystkie) można przełączyć między poziomem a pionem — wygodnie przy czytaniu dokumentów, programowaniu obok siebie albo wyświetlaniu pionowych treści.
Dlaczego ramię samo opada albo się unosi?
Naciąg sprężyny gazowej nie odpowiada ciężarowi monitorów. Przytrzymaj ramię poziomo i kręć śrubą regulacyjną kluczem imbusowym 6 mm — w stronę +, gdy ramię opada, w stronę −, gdy się unosi — aż utrzyma pozycję. Zobacz krok 8.

Pliki do pobrania​

Instrukcje i karty katalogowe producenta w formacie PDF, gdyby przydała się kopia offline. Wszystko, co w nich jest, znajdziesz również na tej stronie.
