SolidHand-CM04 utrzymuje cztery monitory o przekątnej od 17 do 32 cali, każdy do 8 kg, w układzie 2 × 2. Na jednej aluminiowej kolumnie osadzone są dwie poprzeczki, a każda przyjmuje dwa ekrany — wszystkie cztery zajmują więc jeden punkt na biurku. Kolumnę mocuje się zaciskiem albo przez otwór w blacie, a poprzeczki ustawia na wybranej wysokości kluczem imbusowym. Każdy ekran obraca się o ±180°, pochyla o ±34° i wychyla razem z ramieniem o ±17°.

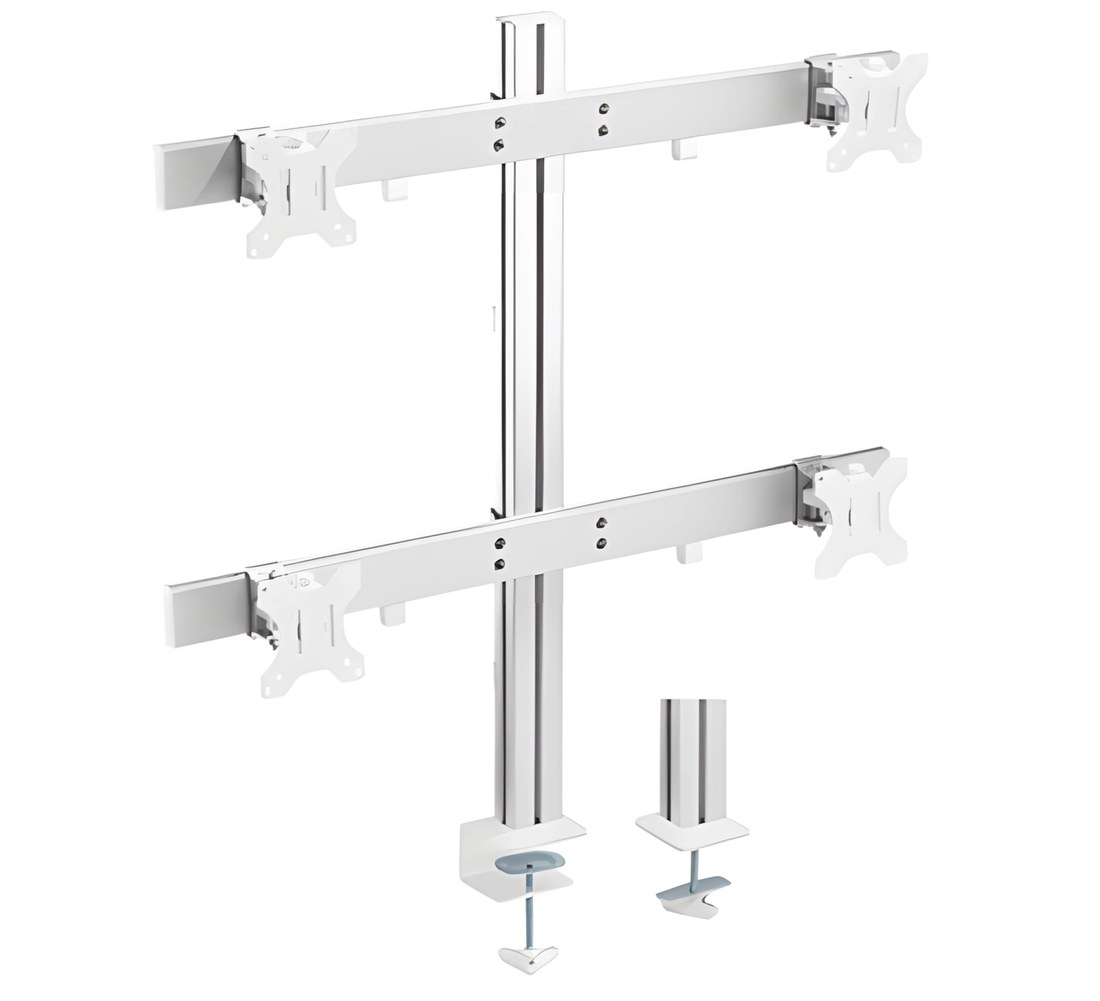

Uchwyt SolidHand-CM04 na cztery monitory: aluminiowa kolumna z dwiema poprzeczkami, cztery płytki VESA, zacisk do biurka i podstawa przelotkowa

Spis treści​

Specyfikacja​

  • Kolor: szary
  • Materiał: aluminium, stal, plastik
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 4
  • Przekątna monitora: 17–32 cale
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Waga jednego monitora: do 8 kg
  • Regulacja wysokości: manualna, przy pomocy narzędzi
  • Zakres obrotu ramion: +17° ~ −17°
  • Zakres obrotu monitora: +180° ~ −180°
  • Zakres pochylenia monitora: +34° ~ −34°
  • Maksymalny wysięg ramienia: 857 mm
  • Mocowanie: zacisk do biurka albo przelotka
  • Grubość blatu: 10–50 mm przy zacisku, 10–80 mm przy przelotce
  • Wymiary uchwytu: 90,6 × 19,8 × 100,8 cm
  • Wymiary opakowania: 94 × 27,5 × 120 cm
  • Waga uchwytu: 8 kg
  • Waga z opakowaniem: 8,8 kg

Zawartość zestawu​

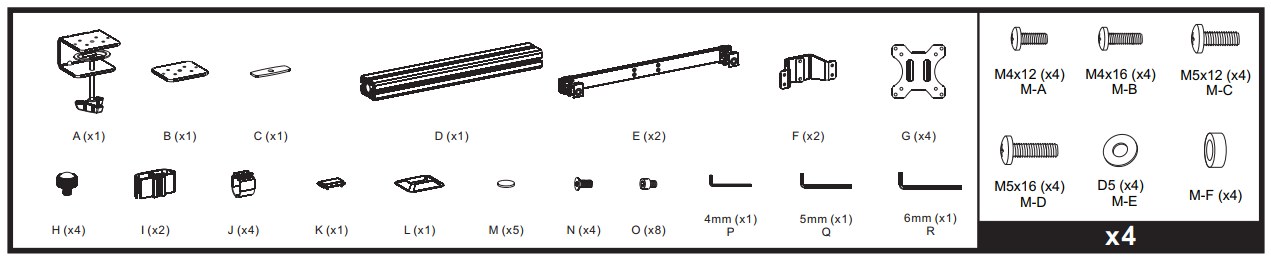

Zawartość zestawu SolidHand-CM04: zacisk do biurka, płytka i podkładka przelotki, kolumna, dwie poprzeczki, dwa wsporniki, cztery płytki VESA, pokrętła, uchwyty na kable, śruby i trzy klucze imbusowe
  • A — zacisk do biurka (× 1)
  • B — płytka przelotki pod blat (× 1)
  • C — podkładka przelotki (× 1)
  • D — kolumna aluminiowa (× 1)
  • E — poprzeczka z dwoma przegubami VESA (× 2)
  • F — wspornik poprzeczki (× 2)
  • G — płytka VESA (× 4)
  • H — pokrętło blokujące (× 4)
  • I — wkładka wspornika (× 2)
  • J — uchwyt na kable (× 4)
  • K — zaślepka kolumny (× 1)
  • L — osłona podstawy (× 1)
  • M — podkładka (× 5)
  • N — śruba podstawy (× 4)
  • O — śruba poprzeczki (× 8)
  • P — klucz imbusowy 4 mm (× 1)
  • Q — klucz imbusowy 5 mm (× 1)
  • R — klucz imbusowy 6 mm (× 1)

Śruby do monitorów, po cztery na każdy z czterech ekranów:

  • M-A — M4 × 12 (× 4)
  • M-B — M4 × 16 (× 4)
  • M-C — M5 × 12 (× 4)
  • M-D — M5 × 16 (× 4)
  • M-E — podkładka D5 (× 4)
  • M-F — tuleja dystansowa (× 4)

Zanim zaczniesz​

Przeznacz na montaż około godziny. Przygotuj:

  • Drugą osobę — zawieszenie każdego monitora na poprzeczce to praca dla dwóch osób
  • Wszystkie trzy klucze imbusowe (P, Q, R) z zestawu oraz wkrętak krzyżakowy do śrub monitora
  • Przy zacisku: wolną krawędź biurka z blatem nie grubszym niż 50 mm
  • Przy przelotce: otwór Ø 12 mm w blacie nie grubszym niż 80 mm, w odległości co najmniej 43 mm od krawędzi — oraz wiertarkę
  • Sprawdzenie, czy każdy monitor waży nie więcej niż 8 kg i ma otwory VESA 75 × 75 lub 100 × 100
uwaga

Przed rozpoczęciem sprawdź, czy otrzymałeś wszystkie części z listy powyżej. Jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami przed montażem uchwytu. Biurko musi bezpiecznie utrzymać ciężar uchwytu razem z czterema ekranami — w pełnej konfiguracji około 40 kg.

Montaż​

Krok 1 — Zamocuj kolumnę do biurka​

Kolumnę można zamocować na dwa sposoby. Wybierz jeden przed rozpoczęciem.

Wariant 1a — zacisk do biurka (blat 10–50 mm)

  1. Osadź kolumnę (D) na wsporniku zacisku (A) i skręć je od spodu śrubami podstawy (N) z podkładkami (M).
  2. Nałóż zespół na krawędź biurka i dokręcaj śrubę zacisku, aż jej stopka mocno dociśnie spód blatu.
  3. Nasuń osłonę podstawy (L) po kolumnie na podstawę.

Wariant 1b — przelotka (blat 10–80 mm)

  1. Wywierć w blacie otwór Ø 12 mm, w odległości co najmniej 43 mm od krawędzi.
  2. Osadź kolumnę (D) na płytce przelotki (B) i skręć je śrubami podstawy (N) z podkładkami (M).
  3. Przełóż trzpień przez otwór, załóż od spodu podkładkę (C) i dokręć ją do blatu.
  4. Nasuń osłonę podstawy (L) po kolumnie na podstawę.

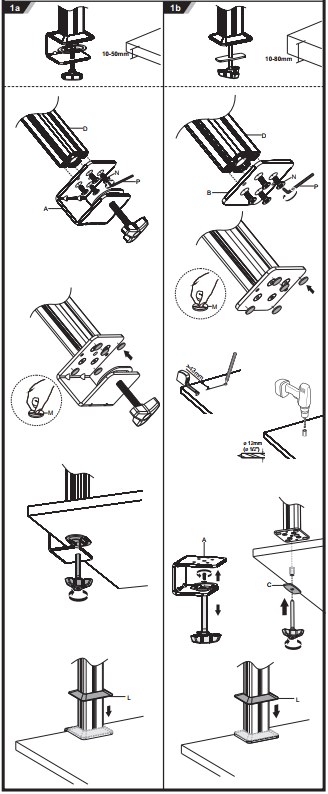

Krok 1: kolumna D mocowana do biurka zaciskiem A przy blacie 10–50 mm albo przez otwór Ø 12 mm płytką B i podkładką C przy blacie 10–80 mm

Krok 2 — Załóż wsporniki poprzeczek na kolumnę​

  1. Nasuń oba wsporniki (F) z wkładkami (I) na kolumnę od góry.
  2. Ustaw wysokość każdego wspornika i zablokuj go kluczem imbusowym 4 mm (P).
  3. Zostaw nad górnym wspornikiem więcej miejsca niż między wspornikami — górny rząd ekranów potrzebuje przestrzeni na swobodne pochylanie.
wskazówka

Ustaw dolną poprzeczkę tak, aby dolne ekrany znalazły się tuż nad blatem, a górny rząd mniej więcej na wysokości oczu. Wysokość zmienia się tylko kluczem imbusowym, więc warto poświęcić na to chwilę.

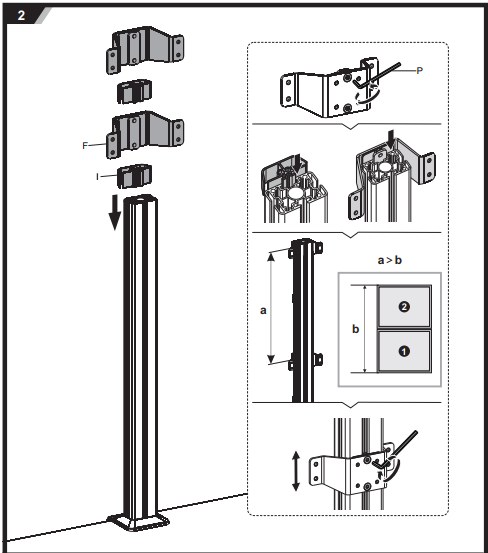

Krok 2: dwa wsporniki F z wkładkami I nasunięte na kolumnę i zablokowane na wybranej wysokości kluczem imbusowym 4 mm P

Krok 3 — Przykręć poprzeczki​

  1. Przyłóż poprzeczkę (E) do wspornika i przykręć ją śrubami poprzeczki (O) — po cztery na każdą — używając klucza imbusowego 5 mm (Q).
  2. Powtórz przy drugiej poprzeczce na drugim wsporniku.
  3. Wciśnij zaślepkę (K) na górny koniec kolumny.

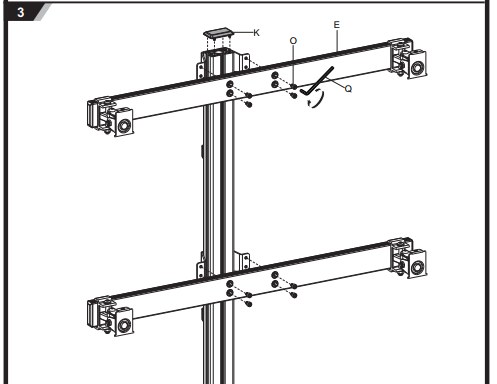

Krok 3: dwie poprzeczki E przykręcone do wsporników ośmioma śrubami O kluczem imbusowym 5 mm Q oraz zaślepka K na kolumnie

Krok 4 — Przykręć płytki VESA do monitorów​

Połóż każdy monitor ekranem w dół na miękkiej, czystej powierzchni i dopasuj płytkę (G) do jego otworów VESA — 75 × 75 mm lub 100 × 100 mm.

Monitor z płaskim tyłem

  1. Przykręć płytkę bezpośrednio do monitora czterema śrubami M4 × 12 (M-A) albo M5 × 12 (M-C) z podkładkami (M-E) — zależnie od tego, który gwint pasuje.

Monitor z wypukłym tyłem lub zagłębionymi otworami

  1. Włóż po jednej tulei (M-F) między płytkę a monitor przy każdym z czterech otworów.
  2. Przykręć płytkę czterema śrubami M4 × 16 (M-B) albo M5 × 16 (M-D) z podkładkami (M-E) — są dość długie, by sięgnąć przez tuleje.

Dokręć cztery śruby równomiernie i nie dokręcaj ich nadmiernie — gwint jest w obudowie monitora. Powtórz przy wszystkich czterech monitorach.

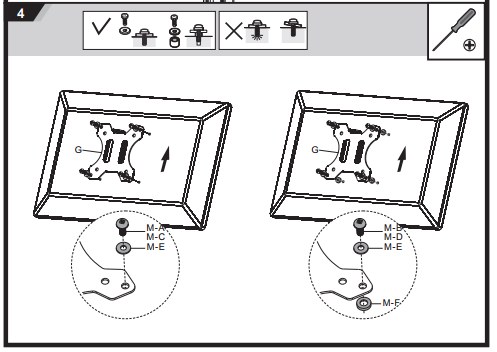

Krok 4: płytka VESA G przykręcana do monitora — śrubami M-A albo M-C z podkładką M-E przy płaskim tyle, albo M-B albo M-D z tuleją M-F przy wypukłym

Krok 5 — Zawieś monitory na poprzeczkach​

  1. Gdy druga osoba trzyma monitor, wsuń trzpień jego płytki VESA (G) w przegub na poprzeczce (E).
  2. Nakręć od góry pokrętło blokujące (H) na trzpień i mocno dokręć je ręką.
  3. Puść ekran dopiero, gdy pokrętło jest dokręcone. Powtórz przy pozostałych trzech monitorach, zaczynając od dolnej poprzeczki.
uwaga

Nie puszczaj ekranu, zanim jego pokrętło (H) nie zostanie dokręcone — niezabezpieczony monitor może zsunąć się z przegubu.

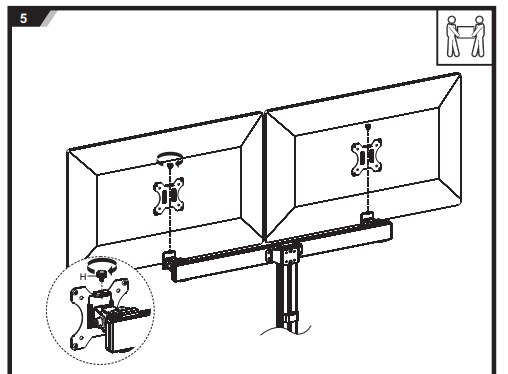

Krok 5: monitor zawieszony na przegubie poprzeczki i zabezpieczony od góry pokrętłem blokującym H

Krok 6 — Poprowadź kable​

  1. Wepnij uchwyty na kable (J) w poprzeczki — po dwa na każdą.
  2. Ułóż kable zasilające i sygnałowe monitorów w uchwytach, a potem poprowadź je w dół wzdłuż kolumny do biurka.

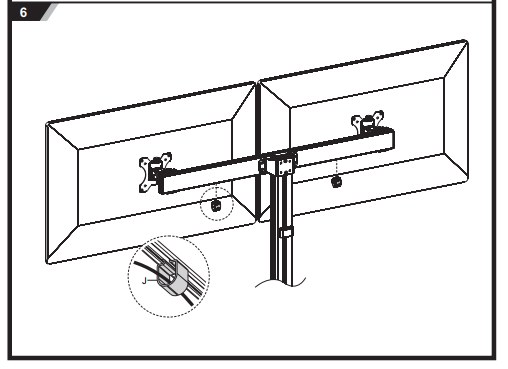

Krok 6: kable monitorów ułożone w uchwytach J na poprzeczkach i poprowadzone w dół kolumny

Krok 7 — Wyreguluj ekrany​

  1. Przesuń każdy ekran wzdłuż poprzeczki, aby ustawić odstępy, i kluczem imbusowym 5 mm (Q) ustaw, jak mocno przegub ma trzymać.
  2. Kluczem imbusowym 6 mm (R) ustaw opór pochylenia: dokręć, jeśli ekran opada pod własnym ciężarem, poluzuj, jeśli trudno go przestawić.
  3. Celuj w ustawienie, przy którym każdy ekran trzyma zadaną pozycję, ale wciąż da się go przestawić jedną ręką.

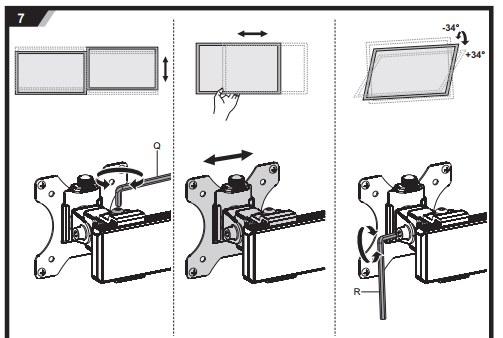

Krok 7: ustawianie wysokości i odstępu ekranów kluczem imbusowym 5 mm Q oraz oporu pochylenia do ±34° kluczem imbusowym 6 mm R

Krok 8 — Sprawdź zakresy ruchu​

Gdy wszystkie cztery ekrany wiszą, a przeguby są wyregulowane, sprawdź, czy każdy porusza się swobodnie i nie zahacza o sąsiednie w całym zakresie: ±17° wychylenia ramienia i ±180° obrotu.

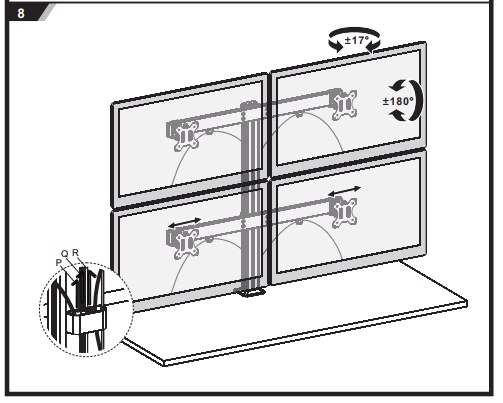

Krok 8: cztery monitory na dwóch poprzeczkach z zaznaczonymi zakresami ±17° wychylenia ramienia i ±180° obrotu monitora

Praca z uchwytem​

Gdy ekrany wiszą na poprzeczkach, a przeguby są wyregulowane, ustawia się je ręką:

  • Wysięg — do 857 mm od kolumny przy najszerszym ustawieniu
  • Wychylenie ramienia — ±17° w każdym przegubie, niezależnie dla każdego ekranu
  • Obrót ekranu — ±180°, więc każdy ekran można ustawić pionowo
  • Pochylenie ekranu — ±34°
  • Wysokość — ustawiana na kolumnie kluczem imbusowym 4 mm (P); oba ekrany na jednej poprzeczce przesuwają się razem

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie lub nieprzestrzeganie wszystkich instrukcji może skutkować poważnymi obrażeniami lub uszkodzeniem sprzętu.

  • Używanie uchwytu z monitorem cięższym niż dopuszczalne 8 kg powoduje niestabilność i może prowadzić do obrażeń lub uszkodzenia ekranu.
  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenia lub poważne obrażenia.
  • Używaj odpowiedniego sprzętu ochronnego i właściwych narzędzi. Produkt powinien być instalowany przez profesjonalistów.
  • Upewnij się, że biurko bezpiecznie utrzyma łączną wagę uchwytu i wszystkich czterech monitorów, a blat nie jest grubszy niż 50 mm przy zacisku lub 80 mm przy przelotce.
  • Używaj dołączonych śrub i nie dokręcaj ich nadmiernie.
  • Produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Użycie na zewnątrz może go uszkodzić.
  • Co najmniej raz na trzy miesiące sprawdzaj, czy zacisk i śruby są nadal dokręcone.

Najczęściej zadawane pytania​

Jakie monitory pasują do SolidHand-CM04?
Monitory z rozstawem otworów VESA 75 × 75 mm lub 100 × 100 mm, o przekątnej od 17 do 32 cali i wadze do 8 kg każdy — to obejmuje większość standardowych monitorów biurowych i do gier.
Czy mogę zamontować monitory różnej wielkości na jednym uchwycie?
Tak. Każdy przegub reguluje się niezależnie i przyjmuje dowolny monitor w zakresie 17–32 cali i 8 kg z rozstawem VESA 75 × 75 lub 100 × 100, więc cztery różne ekrany można połączyć.
Czy muszę wiercić otwór w biurku?
Nie. W zestawie są oba rozwiązania: zacisk chwyta krawędź blatu o grubości do 50 mm bez wiercenia, a wersja przelotkowa przechodzi przez otwór Ø 12 mm w blacie do 80 mm, w odległości co najmniej 43 mm od krawędzi. Wybierz to, co pasuje do Twojego biurka.
Jaki ciężar musi utrzymać biurko?
Sam uchwyt waży 8 kg, a cztery monitory po maksymalnie 8 kg dokładają 32 kg, więc łącznie trzeba liczyć się z około 40 kg w jednym punkcie. Sprawdź przed montażem, czy Twoje biurko i jego blat to wytrzymają.
Czy mogę obrócić monitor do pionu?
Tak. Każdy przegub VESA obraca swój ekran o ±180°, więc obrót o 90° ustawia dowolny z czterech monitorów pionowo — przydatne przy czytaniu dokumentów, programowaniu lub porównywaniu długich stron obok siebie.

Do pobrania​

Instrukcje i karty katalogowe producenta w PDF, gdyby potrzebna była kopia offline. Wszystko, co w nich jest, znajdziesz też na tej stronie.
