Uchwyt biurkowy na sześć monitorów w układzie 3 × 2, SolidHand-CM06
GTIN: 5907614667580 · SKU: SolidHand-CM06

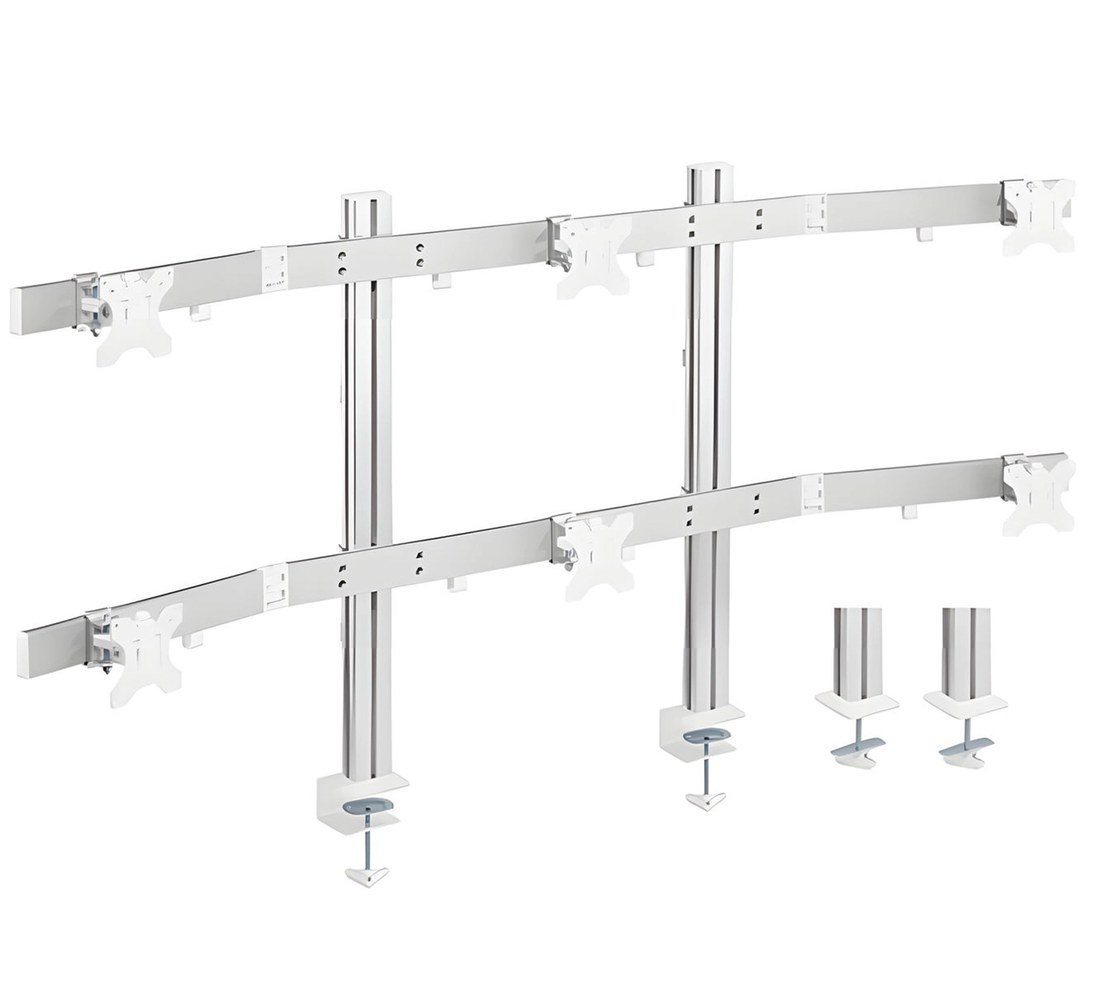

SolidHand-CM06 utrzymuje sześć monitorów o przekątnej od 17 do 32 cali, każdy do 8 kg, w układzie 3 × 2 — po trzy ekrany obok siebie w dwóch rzędach. Ciężar spoczywa na dwóch aluminiowych kolumnach przymocowanych do biurka zaciskami albo przez otwory w blacie. Każdy rząd składa się ze środkowej poprzeczki oraz przedłużenia z lewej i z prawej strony, więc każdy ekran ma własny przegub: obrót ±180°, pochylenie ±34° i wychylenie ramienia ±17°.
Spis treści
Specyfikacja
- Kolor: srebrny
- Materiał: aluminium, stal, plastik
- Wykończenie powierzchni: powłoka proszkowa
- Liczba monitorów: 6
- Przekątna monitora: 17–32 cale
- Standard VESA: 75 × 75 mm, 100 × 100 mm
- Waga jednego monitora: do 8 kg
- Regulacja wysokości: manualna, przy pomocy narzędzi
- Zakres obrotu ramion: +17° ~ −17°
- Zakres obrotu monitora: +180° ~ −180°
- Zakres pochylenia monitora: +34° ~ −34°
- Maksymalny wysięg ramienia: 857 mm
- Mocowanie: zaciski do biurka albo przelotki, dwie kolumny
- Grubość blatu: 10–50 mm przy zaciskach, 10–80 mm przy przelotkach
- Rozstaw kolumn: 470 mm przy zaciskach, 570 mm między otworami przelotek
- Wymiary uchwytu: 178,4 × 50,3 × 57,8 cm
- Wymiary opakowania: 103 × 42 × 12 cm
- Waga uchwytu: 15,5 kg
- Waga z opakowaniem: 16,5 kg

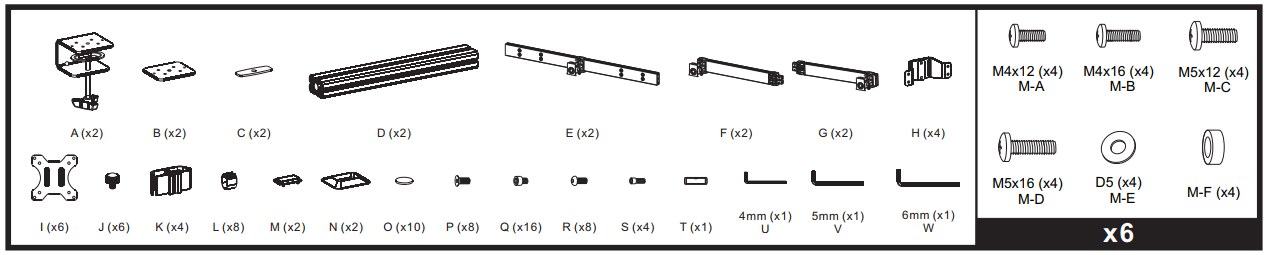

Zawartość zestawu
- A — zacisk do biurka (× 2)
- B — płytka przelotki pod blat (× 2)
- C — podkładka przelotki (× 2)
- D — kolumna aluminiowa (× 2)
- E — poprzeczka środkowa (× 2)
- F — przedłużenie prawe (× 2)
- G — przedłużenie lewe (× 2)
- H — wspornik poprzeczki (× 4)
- I — płytka VESA (× 6)
- J — pokrętło blokujące (× 6)
- K — wkładka wspornika (× 4)
- L — uchwyt na kable (× 8)
- M — zaślepka kolumny (× 2)
- N — osłona podstawy (× 2)
- O — podkładka (× 10)
- P — śruba podstawy (× 8)
- Q — śruba poprzeczki (× 16)
- R — śruba przedłużenia (× 8)
- S — śruba przegubu (× 4)
- T — tuleja łącząca (× 1)
- U — klucz imbusowy 4 mm (× 1)
- V — klucz imbusowy 5 mm (× 1)
- W — klucz imbusowy 6 mm (× 1)
Śruby do monitorów, po cztery na każdy z sześciu ekranów:
- M-A — M4 × 12 (× 4)
- M-B — M4 × 16 (× 4)
- M-C — M5 × 12 (× 4)
- M-D — M5 × 16 (× 4)
- M-E — podkładka D5 (× 4)
- M-F — tuleja dystansowa (× 4)

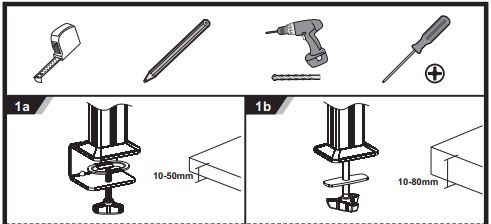

Zanim zaczniesz
Przeznacz na montaż około dwóch godzin. To największy uchwyt w ofercie i żadnego etapu nie wykonuje się w pojedynkę.
- Drugą osobę — do poprzeczek i do każdego ekranu
- Wszystkie trzy klucze imbusowe (U, V, W) z zestawu oraz wkrętak krzyżakowy do śrub monitora
- Miarkę i ołówek, aby dokładnie wyznaczyć rozstaw kolumn
- Przy zaciskach: wolną krawędź biurka z blatem nie grubszym niż 50 mm
- Przy przelotkach: dwa otwory Ø 12 mm w blacie nie grubszym niż 80 mm — oraz wiertarkę
- Sprawdzenie, czy każdy monitor waży nie więcej niż 8 kg i ma otwory VESA 75 × 75 lub 100 × 100
Przed rozpoczęciem sprawdź, czy otrzymałeś wszystkie części z listy powyżej. Jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami przed montażem uchwytu. Biurko dźwiga uchwyt razem z sześcioma ekranami — w pełnej konfiguracji około 63 kg — rozłożone na dwa punkty mocowania. Upewnij się, że zarówno biurko, jak i jego blat to wytrzymają.
Montaż

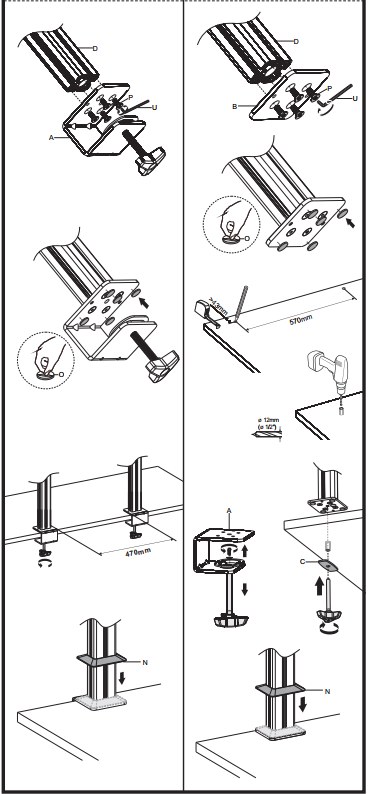

Krok 1 — Zamocuj obie kolumny do biurka
Obie kolumny mocuje się tak samo. Wybierz jedną z dwóch metod przed rozpoczęciem i najpierw wyznacz rozstaw miarką.
Wariant 1a — zaciski do biurka (blat 10–50 mm, kolumny co 470 mm)
- Osadź kolumnę (D) na wsporniku zacisku (A) i skręć je od spodu śrubami podstawy (P) z podkładkami (O), używając klucza imbusowego 4 mm (U).
- Nałóż zespół na krawędź biurka i dokręcaj śrubę zacisku, aż jej stopka mocno dociśnie spód blatu.
- Powtórz przy drugiej kolumnie i ustaw obie w odległości 470 mm od siebie, mierząc między kolumnami.
- Nasuń osłonę podstawy (N) po każdej kolumnie na jej podstawę.
Wariant 1b — przelotki (blat 10–80 mm, otwory co 570 mm)
- Zaznacz i wywierć w blacie dwa otwory Ø 12 mm w odległości 570 mm od siebie.
- Osadź kolumnę (D) na płytce przelotki (B) i skręć je śrubami podstawy (P) z podkładkami (O).
- Przełóż trzpień przez otwór, załóż od spodu podkładkę (C) i dokręć ją do blatu.
- Powtórz przy drugiej kolumnie, a potem nasuń osłonę podstawy (N) po każdej kolumnie na jej podstawę.

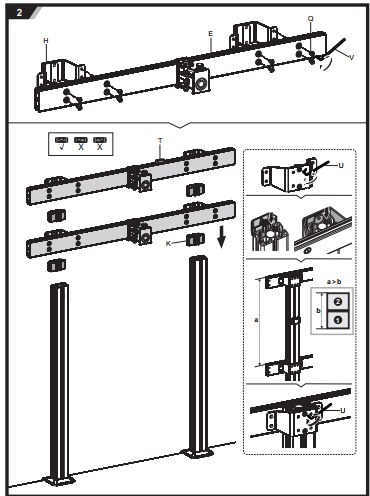

Krok 2 — Złóż rzędy i załóż je na kolumny
- Zamocuj wsporniki (H) z wkładkami (K) do poprzeczki środkowej (E) — po jednym w miejscu każdej kolumny — i ustaw je kluczem imbusowym 4 mm (U).
- Nasuń złożony rząd z góry na obie kolumny.
- Ustaw jego wysokość i zablokuj. Powtórz przy drugim rzędzie.
- Zostaw nad górnym rzędem więcej miejsca niż między rzędami — górne ekrany potrzebują przestrzeni na swobodne pochylanie.
Ustaw dolny rząd tak, aby dolne ekrany znalazły się tuż nad blatem, a górny mniej więcej na wysokości oczu. Wysokość zmienia się tylko kluczem imbusowym, a każdy rząd przesuwają dwie osoby, więc warto ustawić ją dobrze za pierwszym razem.

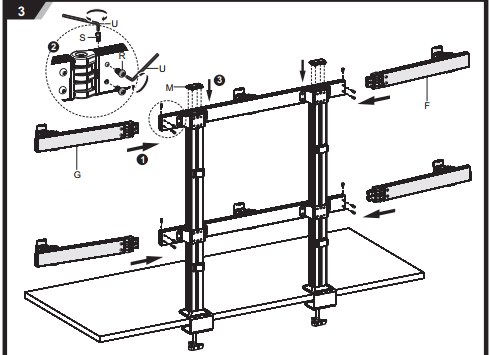

Krok 3 — Zamocuj przedłużenia boczne
- Wsuń przedłużenie lewe (G) w lewy koniec poprzeczki środkowej (E), a przedłużenie prawe (F) w prawy koniec.
- Przykręć każde śrubami przedłużenia (R) kluczem imbusowym 4 mm (U), a przeguby zabezpiecz śrubami (S) w miejscach pokazanych na rysunku.
- Powtórz przy drugim rzędzie, a potem wciśnij zaślepki (M) na górne końce obu kolumn.

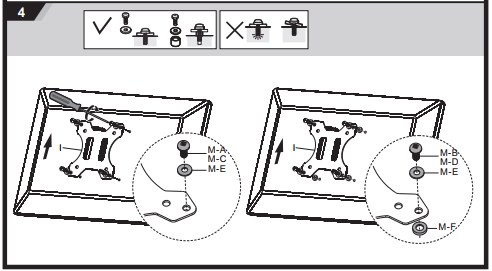

Krok 4 — Przykręć płytki VESA do monitorów
Połóż każdy monitor ekranem w dół na miękkiej, czystej powierzchni i dopasuj płytkę (I) do jego otworów VESA — 75 × 75 mm lub 100 × 100 mm.
Monitor z płaskim tyłem
- Przykręć płytkę bezpośrednio do monitora czterema śrubami M4 × 12 (M-A) albo M5 × 12 (M-C) z podkładkami (M-E) — zależnie od tego, który gwint pasuje.
Monitor z wypukłym tyłem lub zagłębionymi otworami
- Włóż po jednej tulei (M-F) między płytkę a monitor przy każdym z czterech otworów.
- Przykręć płytkę czterema śrubami M4 × 16 (M-B) albo M5 × 16 (M-D) z podkładkami (M-E) — są dość długie, by sięgnąć przez tuleje.
Dokręć cztery śruby równomiernie i nie dokręcaj ich nadmiernie — gwint jest w obudowie monitora. Powtórz przy wszystkich sześciu monitorach.

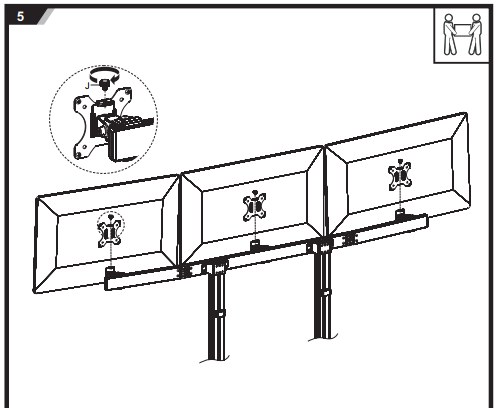

Krok 5 — Zawieś monitory
- Gdy druga osoba trzyma monitor, wsuń trzpień jego płytki VESA (I) w przegub na poprzeczce.
- Nakręć od góry pokrętło blokujące (J) na trzpień i mocno dokręć je ręką.
- Puść ekran dopiero, gdy pokrętło jest dokręcone. Pracuj najpierw wzdłuż dolnego rzędu, potem górnego.
Nie puszczaj ekranu, zanim jego pokrętło (J) nie zostanie dokręcone — niezabezpieczony monitor może zsunąć się z przegubu. Przy sześciu ekranach uchwyt robi się z czasem coraz bardziej górą obciążony, więc najpierw zapełnij dolny rząd.

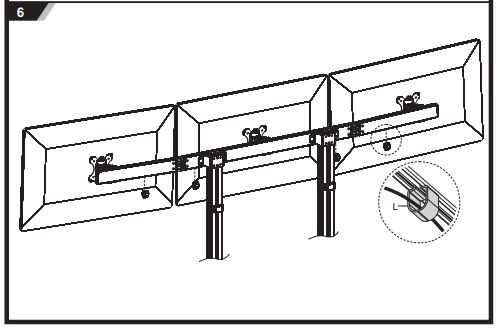

Krok 6 — Poprowadź kable
- Wepnij uchwyty na kable (L) w poprzeczki — po cztery na rząd.
- Ułóż kable zasilające i sygnałowe monitorów w uchwytach, a potem poprowadź je w dół wzdłuż kolumn do biurka.

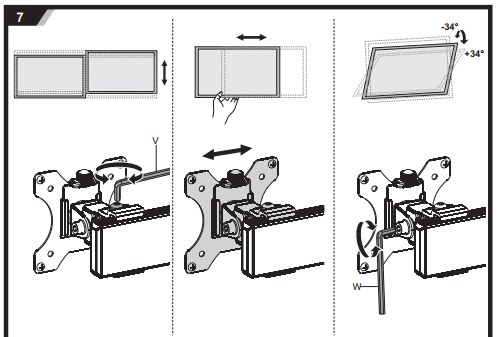

Krok 7 — Wyreguluj ekrany
- Przesuń każdy ekran wzdłuż poprzeczki, aby ustawić odstępy, i kluczem imbusowym 5 mm (V) ustaw, jak mocno przegub ma trzymać.
- Kluczem imbusowym 6 mm (W) ustaw opór pochylenia: dokręć, jeśli ekran opada pod własnym ciężarem, poluzuj, jeśli trudno go przestawić.
- Celuj w ustawienie, przy którym każdy ekran trzyma zadaną pozycję, ale wciąż da się go przestawić jedną ręką.

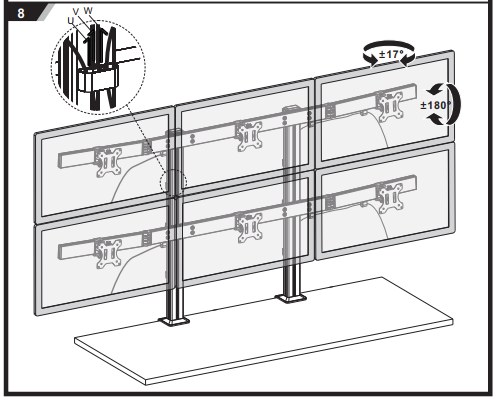

Krok 8 — Sprawdź zakresy ruchu
Gdy wszystkie sześć ekranów wisi, a przeguby są wyregulowane, sprawdź, czy każdy porusza się swobodnie i nie zahacza o sąsiednie w całym zakresie: ±17° wychylenia ramienia i ±180° obrotu. Przy tak gęsto ustawionych ekranach sprawdź przy pochylaniu także narożniki górnego rzędu względem dolnego.
Praca z uchwytem
Gdy ekrany wiszą na poprzeczkach, a przeguby są wyregulowane, ustawia się je ręką:
- Wysięg — do 857 mm od kolumn przy najszerszym ustawieniu
- Wychylenie ramienia — ±17° w każdym przegubie, niezależnie dla każdego ekranu
- Obrót ekranu — ±180°, więc każdy ekran można ustawić pionowo
- Pochylenie ekranu — ±34°
- Wysokość — ustawiana na kolumnach kluczem imbusowym 4 mm (U); wszystkie trzy ekrany w rzędzie przesuwają się razem
Zasady bezpieczeństwa
Nieprzeczytanie, niezrozumienie lub nieprzestrzeganie wszystkich instrukcji może skutkować poważnymi obrażeniami lub uszkodzeniem sprzętu.
- Używanie uchwytu z monitorem cięższym niż dopuszczalne 8 kg powoduje niestabilność i może prowadzić do obrażeń lub uszkodzenia ekranu.
- Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenia lub poważne obrażenia.
- Używaj odpowiedniego sprzętu ochronnego i właściwych narzędzi. Produkt powinien być instalowany przez profesjonalistów.
- Upewnij się, że biurko bezpiecznie utrzyma łączną wagę uchwytu i wszystkich sześciu monitorów, a blat nie jest grubszy niż 50 mm przy zaciskach lub 80 mm przy przelotkach.
- Używaj dołączonych śrub i nie dokręcaj ich nadmiernie.
- Produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
- Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Użycie na zewnątrz może go uszkodzić.
- Co najmniej raz na trzy miesiące sprawdzaj, czy zaciski i śruby są nadal dokręcone.
