Uchwyt na dwa monitory z dwoma portami USB w podstawie, SolidHand-CS02U

GTIN: 5907614666682 · SKU: SolidHand-CS02U

SolidHand-CS02U utrzymuje dwa monitory o przekątnej od 17 do 32 cali i wadze od 2 do 9 kg każdy na jednej czarnej matowej podstawie przymocowanej do biurka. Oba ekrany wiszą na ramionach ze sprężyną mechaniczną, które sięgają do 465 mm i osadzają je od 245 do 540 mm nad blatem. Każdy ekran pochyla się o ±40° i obraca o ±180° do pionu, a ramiona odchylają się o ±90° wokół podstawy. Dwa porty USB 3.0 wbudowane w podstawę przenoszą złącza USB komputera na front biurka.

Spis treści​

Specyfikacja​

  • Kolor: czarny matowy
  • Materiał wykonania: aluminium, stal, plastik
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 2
  • Przekątna monitora: 17–32 cale
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Waga jednego monitora: 2–9 kg
  • Regulacja wysokości: wspomagana sprężyną mechaniczną
  • Zakres obrotu ramion: +90° ~ −90°
  • Zakres obrotu monitora: +180° ~ −180°
  • Zakres pochylenia monitora: +40° ~ −40°
  • Maks. wysięg ramienia: 465 mm
  • Porty: 2 × USB 3.0 w podstawie
  • Montaż: zacisk do blatu o grubości 10–80 mm albo przez otwór w blacie o grubości 10–45 mm
  • Wymiary uchwytu: 107 × 12,2 × 63 cm
  • Wymiary opakowania: 45 × 35 × 13 cm
  • Waga uchwytu: 5,9 kg
  • Waga z opakowaniem: 6,85 kg

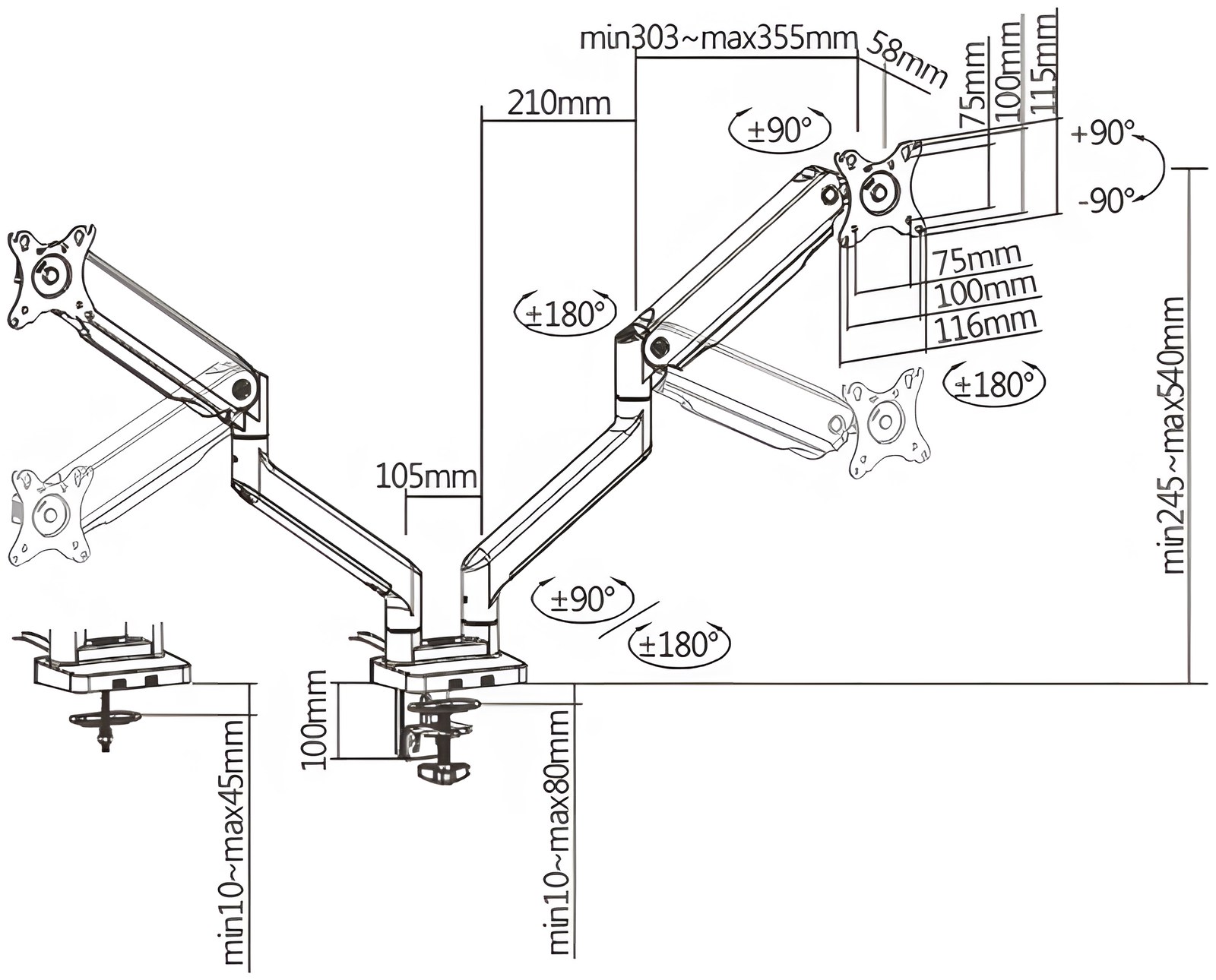

Rysunek techniczny SolidHand-CS02U z wymiarami: 105 mm od podstawy do ramienia, segmenty ramienia 210 mm i 303–355 mm, głowica VESA 245–540 mm nad blatem, płytka VESA 75 × 75 i 100 × 100 mm, obrót ±90° i ±180° w przegubach, zacisk do blatu 10–80 mm i montaż przelotowy do 10–45 mm

Zawartość zestawu​

  • Uchwyt na monitor
  • Śruby oraz podkładki montażowe
  • Instrukcja obsługi

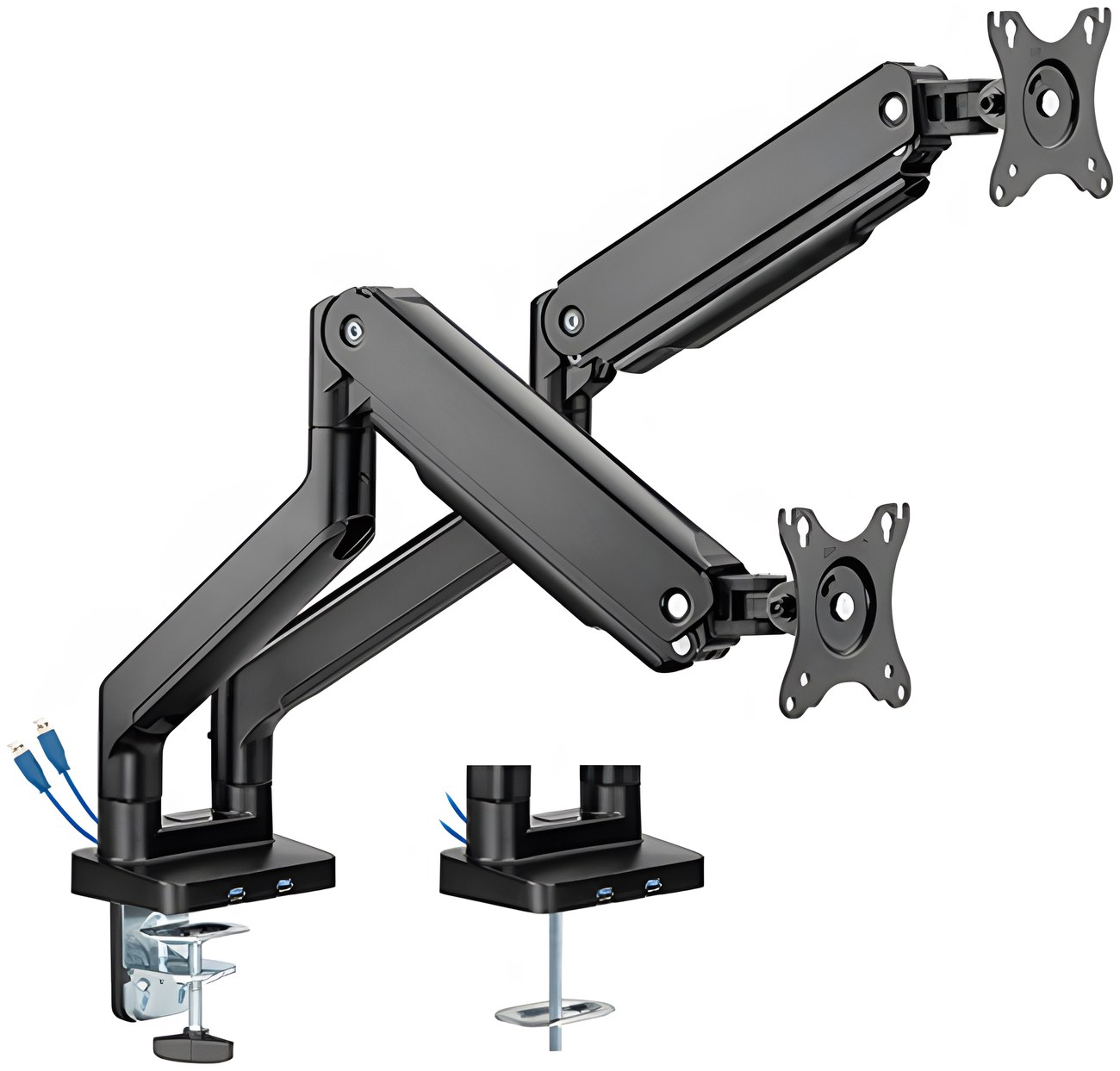

Uchwyt na dwa monitory SolidHand-CS02U w kolorze czarnym matowym: dwa ramiona ze sprężyną i głowicami VESA na jednej podstawie, pokazane z zaciskiem do blatu i ze śrubą przelotową, dwa porty USB 3.0 w podstawie

Zanim zaczniesz​

Przygotuj to, zanim przymocujesz uchwyt do biurka:

  • Drugą osobę — monitor zawiesza się na ramieniu we dwoje
  • Wkrętak i klucze imbusowe dołączone do uchwytu
  • Wolną krawędź biurka z blatem o grubości 10–80 mm do zacisku albo blat o grubości 10–45 mm z otworem do montażu przelotowego
  • Wolny port USB w komputerze i dołączony kabel USB, jeśli chcesz korzystać z portów w podstawie
  • Sprawdzenie, czy każdy monitor waży od 2 do 9 kg i ma otwory VESA 75 × 75 lub 100 × 100
uwaga

Upewnij się, że otrzymałeś wszystkie części zgodne z listą komponentów, zanim zaczniesz instalację. Jeśli czegoś brakuje lub jest uszkodzone, skontaktuj się z nami przed montażem.

Montaż do biurka​

Podstawę mocuje się do biurka na jeden z dwóch sposobów. Oba są przygotowane w zestawie; wybierz ten, który pasuje do Twojego blatu:

  • Zacisk do blatu — do wolnej krawędzi biurka z blatem o grubości 10–80 mm. Nie trzeba nic wiercić, a uchwyt można w każdej chwili przenieść.
  • Montaż przelotowy — przez otwór w blacie o grubości 10–45 mm. Daje montaż w dowolnym miejscu biurka; można wykorzystać istniejącą przelotkę na kable.
  • Niezależnie od metody dokręć mocowanie pewnie i sprawdź, czy podstawa nie przesuwa się po biurku, zanim zawiesisz monitory.
uwaga

Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączną wagę uchwytu, obu monitorów i wszystkich elementów montażowych. Ściśle przestrzegaj instrukcji montażu — niewłaściwa instalacja może uszkodzić uchwyt albo spowodować poważne obrażenia. Używaj dołączonych śrub i nie dokręcaj ich nadmiernie.

Porty USB w podstawie​

W podstawie siedzi dwuportowy hub USB 3.0. Nie ma własnego zasilania — przenosi złącza USB komputera na front biurka:

  • Podłącz dołączony kabel z podstawy do wolnego portu USB w komputerze; dwa gniazda z przodu podstawy działają wtedy jak każdy inny port USB 3.0.
  • Korzystaj z nich do klawiatury, myszy, słuchawek, pendrive'a albo kabla do ładowania, bez sięgania za komputer.
  • Gniazda są przykryte odłamywanymi zaślepkami — usuń je tylko po tej stronie, z której faktycznie chcesz korzystać.
  • Poprowadź kabel USB wzdłuż ramienia razem z kablami monitorów, żeby nic nie zwisało luźno przez krawędź biurka.

Zakresy regulacji​

Gdy monitory już wiszą na ramionach, każdą pozycję ustawia się ręką:

  • Wysokość — głowice VESA osadzone od 245 do 540 mm nad blatem
  • Wysięg — do 465 mm od podstawy; 105 mm od podstawy do ramienia, dalej 210 mm i 303–355 mm ramienia
  • Obrót ramion — ±90° wokół podstawy, ±180° w przegubach
  • Obrót ekranu — od +180° do −180°, więc każdy ekran można niezależnie ustawić pionowo
  • Pochylenie ekranu — od +40° do −40°
  • USB — dwa porty USB 3.0 w podstawie, zasilane z komputera

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie lub nieprzestrzeganie instrukcji może doprowadzić do poważnych obrażeń albo uszkodzenia sprzętu.

  • Używanie uchwytu z obciążeniem większym niż dopuszczalne 9 kg na ramię może spowodować niestabilność i w efekcie obrażenia.
  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może uszkodzić uchwyt albo spowodować poważne obrażenia ciała.
  • Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączną wagę sprzętu oraz wszystkich dołączonych elementów montażowych.
  • Używaj dołączonych śrub montażowych i nie dokręcaj ich nadmiernie — nadmierne dokręcanie może uszkodzić uchwyt lub montowany sprzęt.
  • Produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń, w suchych wnętrzach. Używanie na zewnątrz może doprowadzić do awarii i obrażeń ciała.
  • Nie narażaj uchwytu na kontakt z wodą, wilgocią ani ekstremalnymi temperaturami.

Konserwacja i przechowywanie​

  • Przed pierwszym użyciem przeczytaj instrukcję w całości, żeby mieć pewność, że urządzenie zostało prawidłowo zamocowane i jest gotowe do użycia.
  • Zachowaj ostrożność podczas montażu, szczególnie przy używaniu narzędzi do dokręcania śrub. Użyj odpowiedniego sprzętu montażowego, aby zapobiec przypadkowym uszkodzeniom.
  • Nie stosuj dodatkowych narzędzi ani nie modyfikuj komponentów, które nie są dołączone w zestawie.
  • Jeśli uchwyt nie będzie używany przez dłuższy czas, przechowuj go w suchym i chłodnym miejscu, z dala od wilgoci i źródeł ciepła.

Najczęściej zadawane pytania​

Czym jest standard VESA i czy mój monitor go obsługuje?
VESA (Video Electronics Standards Association) to standardowy rozstaw czterech otworów montażowych z tyłu monitora. SolidHand-CS02U obsługuje VESA 75 × 75 mm i 100 × 100 mm, co obejmuje zdecydowaną większość monitorów od 17 do 32 cali. Żeby sprawdzić swój monitor, poszukaj z tyłu obudowy czterech gwintowanych otworów ułożonych w kwadrat — instrukcja monitora podaje je jako 75 × 75 lub 100 × 100.
Jaki ciężar utrzyma SolidHand-CS02U na jednym ramieniu?
Każde ramię jest przewidziane na monitor o wadze od 2 do 9 kg. Większość monitorów 17–32 cale waży od 3 do 8 kg, więc uchwyt pokrywa typowy zakres. Poniżej 2 kg sprężyna wypycha ekran w górę nawet przy najmniejszym naprężeniu, a powyżej 9 kg ramię opada i uchwyt traci stabilność.
Czy porty USB wymagają osobnego zasilania?
Nie. Dwa gniazda USB 3.0 w podstawie są zasilane prosto z komputera dołączonym kablem, więc zasilacz nie jest potrzebny. Przenoszą one porty USB komputera na front biurka.
Czy muszę wiercić w biurku, żeby zamontować uchwyt?
Niekoniecznie. Uchwyt ma dwie możliwości: zacisk, który chwyta krawędź biurka bez wiercenia, do blatu o grubości 10–80 mm, albo montaż przelotowy przez otwór w blacie o grubości 10–45 mm. Zacisk jest łatwiejszy i sprawdza się przy większości standardowych biurek.
Czy mogę ustawić jeden monitor pionowo, a drugi poziomo?
Tak. Każde ramię i każda głowica pracują niezależnie, więc jeden ekran może zostać poziomo do zwykłej pracy, a drugi stanąć pionowo do dokumentów, kodu albo czytania — oba na tym samym uchwycie w tym samym czasie.

Pliki do pobrania​

Instrukcje i karty katalogowe producenta w formacie PDF, gdyby przydała się kopia offline. Wszystko, co w nich jest, znajdziesz też na tej stronie.
