Uchwyt na monitor z wbudowanym hubem USB, SolidHand-ES01U

GTIN: 5907614666712 · SKU: SolidHand-ES01U

SolidHand-ES01U trzyma jeden monitor od 17 do 32 cali o wadze od 2,5 do 10 kg na ramieniu wspomaganym sprężyną. Ekran podnosisz, opuszczasz, pochylasz i obracasz ręką, a naciąg sprężyny dobierasz do wagi swojego monitora kluczem imbusowym. W podstawie są port USB 3.0 i port USB-C, więc klawiaturę, dysk albo telefon podłączasz przy krawędzi biurka, a nie z tyłu komputera.

Spis treści​

Specyfikacja​

  • Kolor: biały z czarnymi i pomarańczowymi elementami
  • Materiał: aluminium, stal, tworzywo sztuczne
  • Wykończenie powierzchni: powłoka proszkowa
  • Liczba monitorów: 1
  • Przekątna monitora: 17–32"
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Waga monitora: 2,5–10 kg
  • Regulacja wysokości: wspomagana sprężyną mechaniczną
  • Obrót ramienia: ±90°
  • Obrót monitora: ±90°
  • Pochylenie monitora: +45° / −45°
  • Maksymalny wysięg ramienia: 460 mm
  • Mocowanie: zacisk do biurka albo przez otwór w blacie
  • Porty: 1 × USB 3.0, 1 × USB-C
  • Wymiary uchwytu: 118 × 545 × 650 mm
  • Wymiary opakowania: 410 × 200 × 150 mm
  • Waga z opakowaniem: 3,6 kg
  • Certyfikaty: RoHS, REACH

Zawartość zestawu​

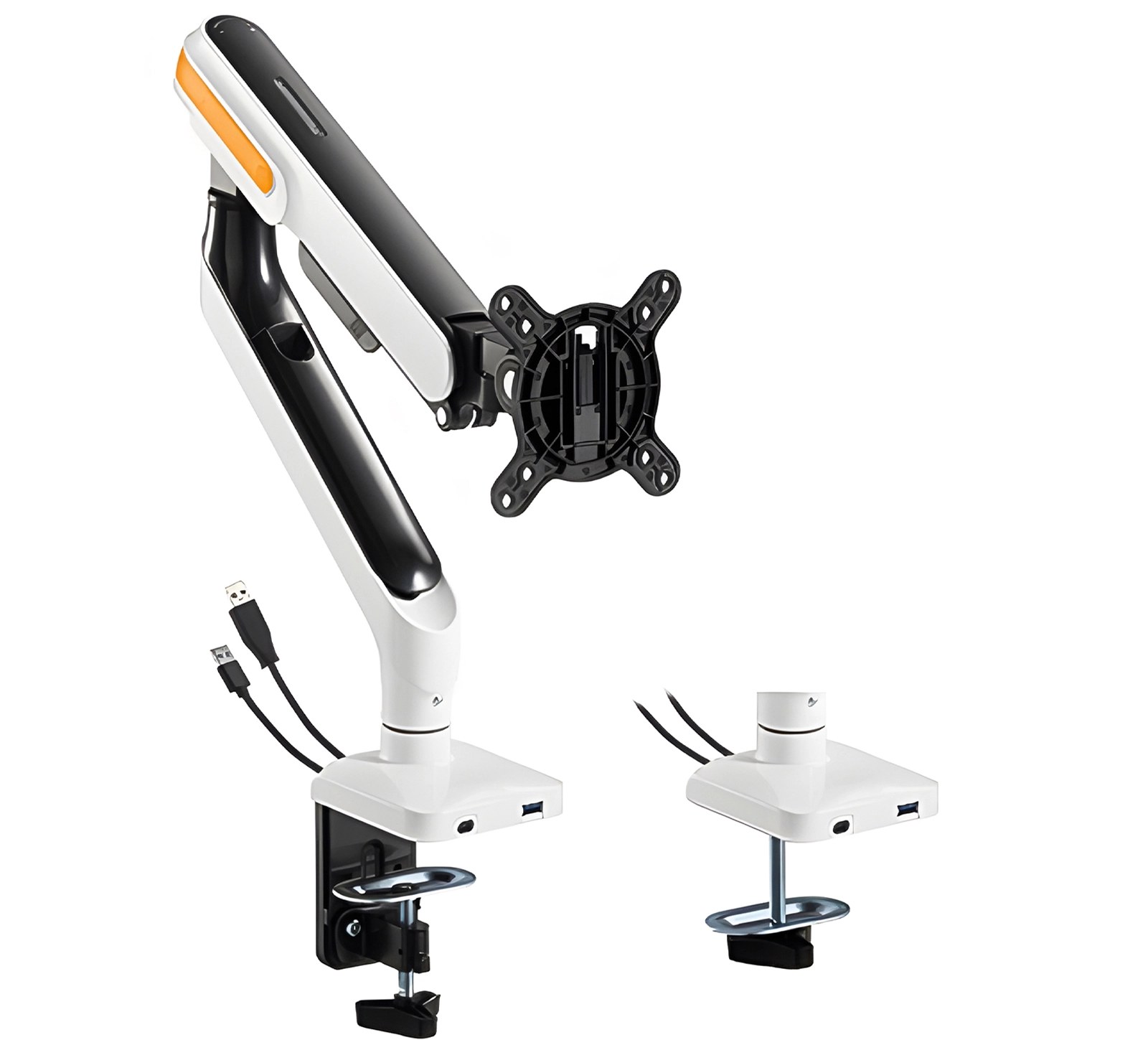

Uchwyt na monitor SolidHand-ES01U z głowicą VESA, podstawą zaciskową z portami USB 3.0 i USB-C oraz podstawą do montażu przez otwór

W pudełku jest kompletne ramię z obiema podstawami:

  • Uchwyt na monitor z podstawą i płytą VESA
  • Śruby i podkładki montażowe
  • Instrukcja montażu

Zanim zaczniesz​

Montaż zajmuje około dwudziestu minut. Przygotuj:

  • Drugą osobę — zawieszenie monitora na ramieniu to praca dla dwóch osób
  • Wkrętak do śrub monitora; klucz imbusowy jest w zestawie
  • Sprawdzenie, czy monitor ma 17–32" i waży od 2,5 do 10 kg oraz ma otwory VESA 75 × 75 lub 100 × 100
  • Sprawdzenie blatu — 10–55 mm grubości dla zacisku, 10–40 mm dla montażu przez otwór
  • Do montażu przez otwór w blacie bez gotowego otworu: wiertarkę
uwaga

Zanim zaczniesz, sprawdź, czy dostałeś wszystkie wymienione wyżej części. Jeśli czegoś brakuje albo coś jest uszkodzone, skontaktuj się z nami przed montażem uchwytu.

Montaż​

Krok 1 — Zamocuj podstawę do biurka​

Podstawę mocuje się na jeden z dwóch sposobów, części do obu są w zestawie.

Montaż na zacisk — do blatu o grubości od 10 do 55 mm. Nałóż podstawę na krawędź biurka, talerzem na wierzchu blatu i szczęką pod spodem, i dokręć pokrętło od dołu, aż podstawa będzie stała pewnie i przestanie się bujać.

Montaż przez otwór w blacie — do blatu o grubości od 10 do 40 mm z gotowym otworem. Przeprowadź gwintowany trzpień w dół przez otwór, pod blatem nałóż płytkę i nakrętkę, a potem dokręć.

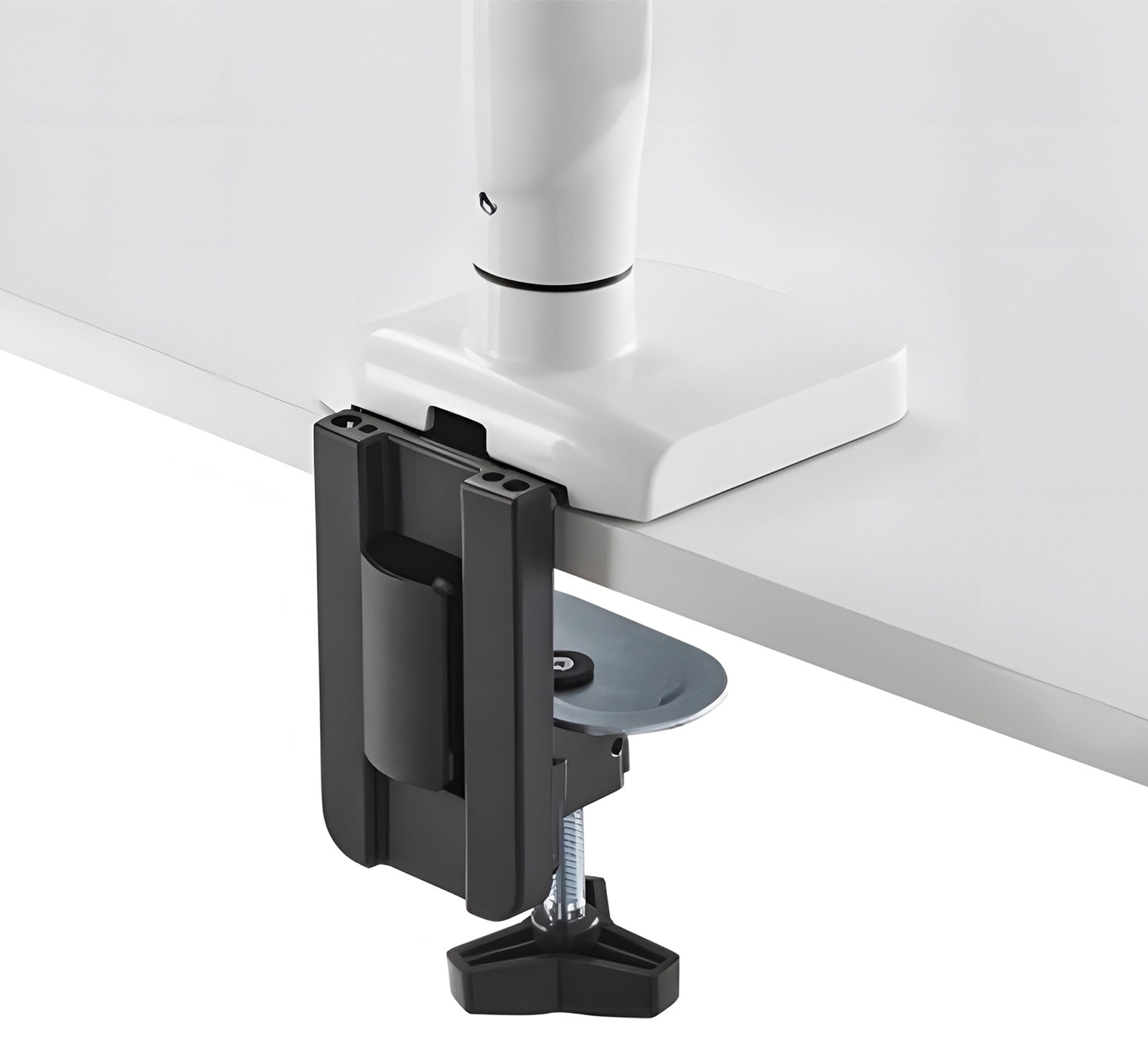

Zacisk trzymający podstawę na krawędzi biurka, dokręcany pokrętłem od spodu

Krok 2 — Osadź ramię w podstawie​

  1. Wsuń trzpień u dołu ramienia w kolumnę podstawy, aż usiądzie.
  2. Obróć ramię i sprawdź, czy swobodnie obraca się wokół kolumny, zanim cokolwiek na nim zawiesisz.

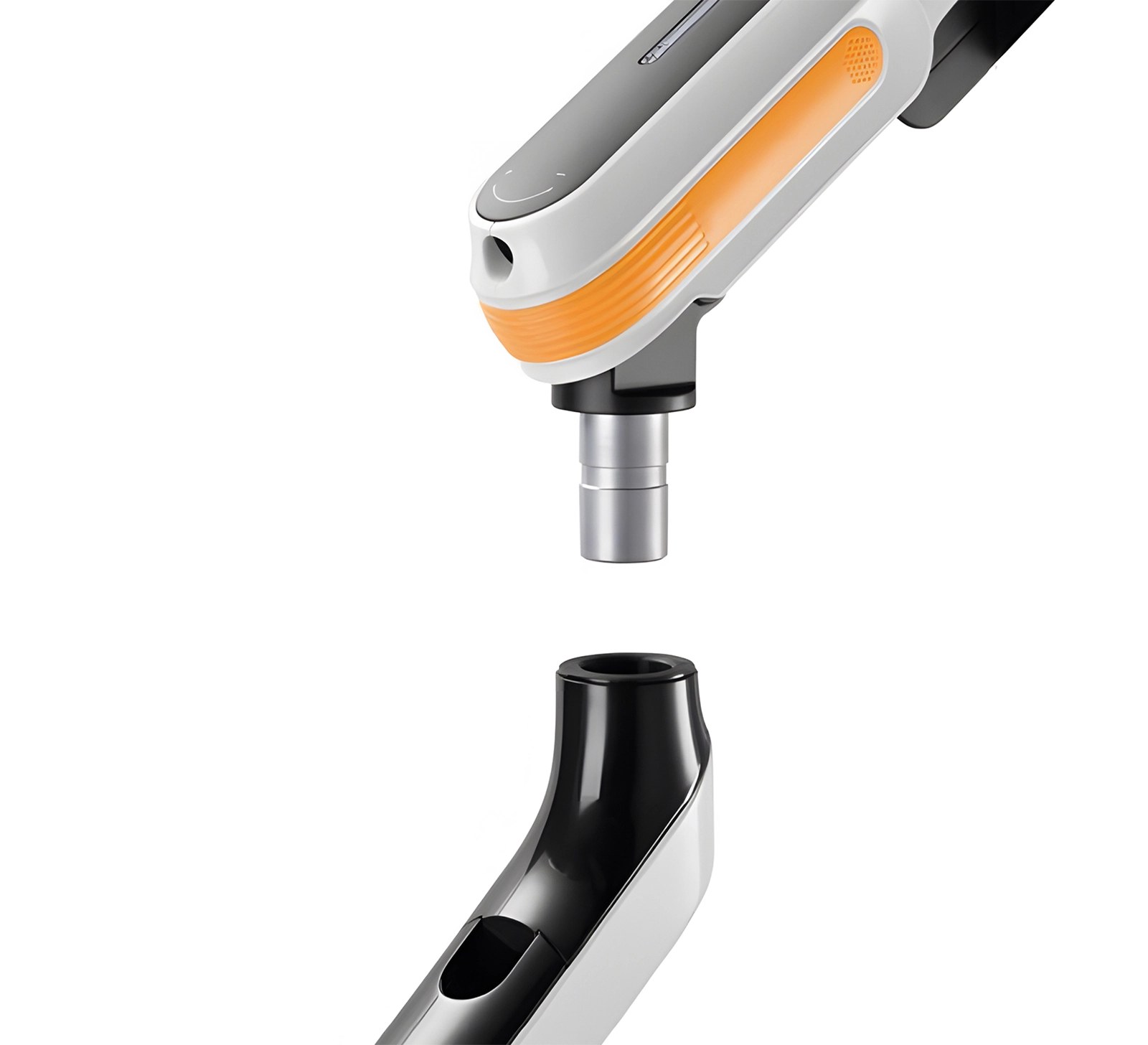

Trzpień u dołu ramienia wchodzący w kolumnę podstawy

Krok 3 — Zamontuj płytę VESA i zawieś monitor​

  1. Zdejmij płytę VESA z głowicy ramienia — daje się wypiąć, dzięki czemu monitor przykręcasz do płyty na biurku, a nie trzymając go przy ramieniu.
  2. Przykręć płytę z tyłu monitora dołączonymi śrubami z podkładkami. Płyta pasuje zarówno do rozstawu 75 × 75 mm, jak i 100 × 100 mm.
  3. Gdy druga osoba trzyma monitor, zaczep płytę z powrotem na głowicy i zablokuj ją.
uwaga

Nie puszczaj ekranu, dopóki płyta nie zatrzaśnie się na głowicy. Trzymaj się dopuszczalnego obciążenia — ramię niesie monitor o wadze od 2,5 do 10 kg.

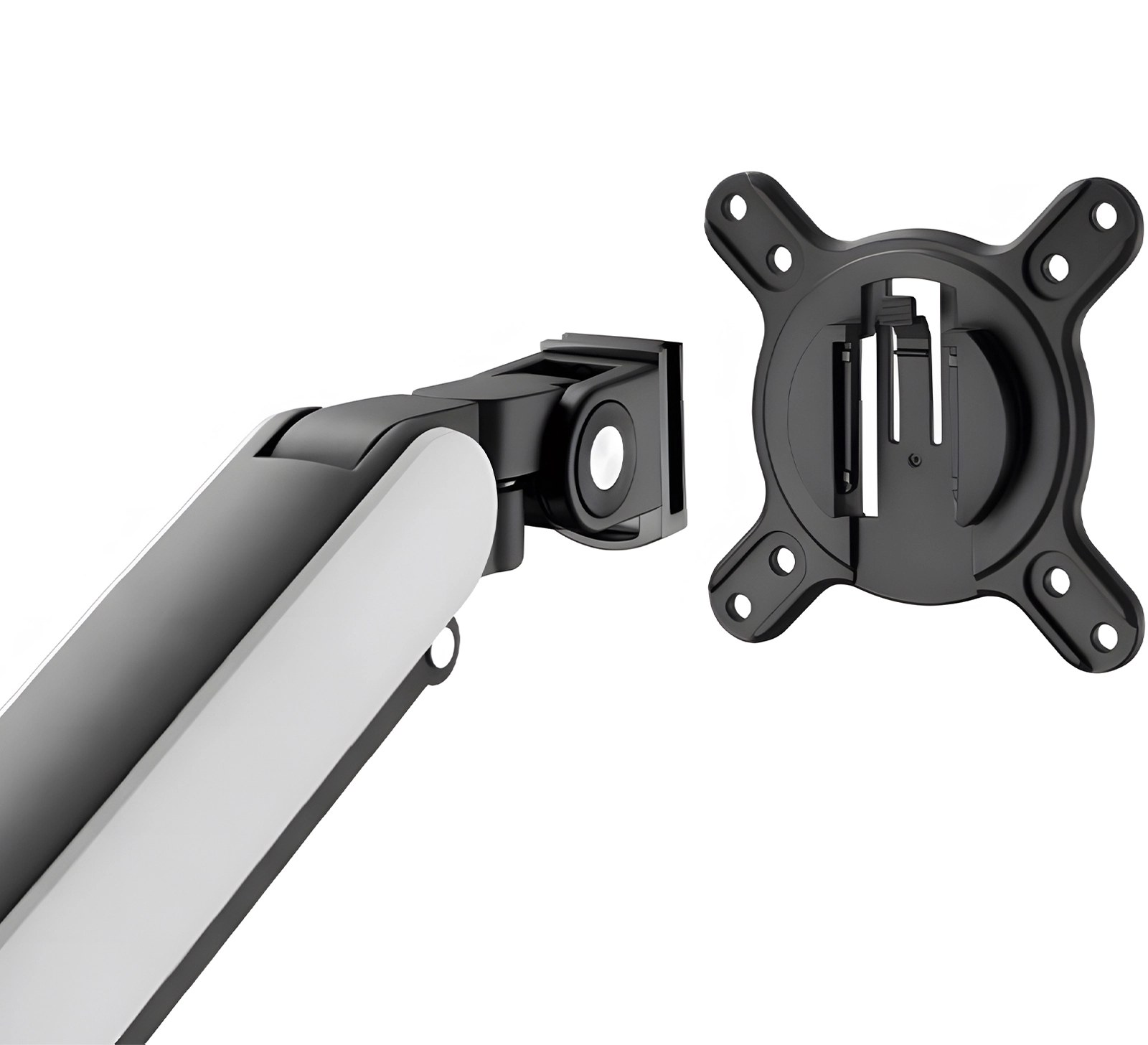

Płyta VESA zdjęta z głowicy ramienia, gotowa do przykręcenia z tyłu monitora

Krok 4 — Ustaw naciąg sprężyny​

  1. Przy zawieszonym monitorze kręć śrubą regulacyjną w przegubie ramienia kluczem imbusowym. Oznaczenia + i − obok śruby pokazują, w którą stronę siła rośnie.
  2. Kręć w stronę +, jeśli ramię opada pod ciężarem ekranu, a w stronę −, jeśli samo się unosi.
  3. Okienko na wierzchu ramienia pokazuje, na ile naciąg jest ustawiony; reguluj, aż ekran będzie zostawał tam, gdzie go zostawisz, i ruszał się od lekkiego pchnięcia.
notatka

Sprężyna jest przewidziana na monitor o wadze od 2,5 do 10 kg. Ekranu lżejszego ani cięższego nie da się wyważyć, niezależnie od tego, jak daleko dokręcisz śrubę.

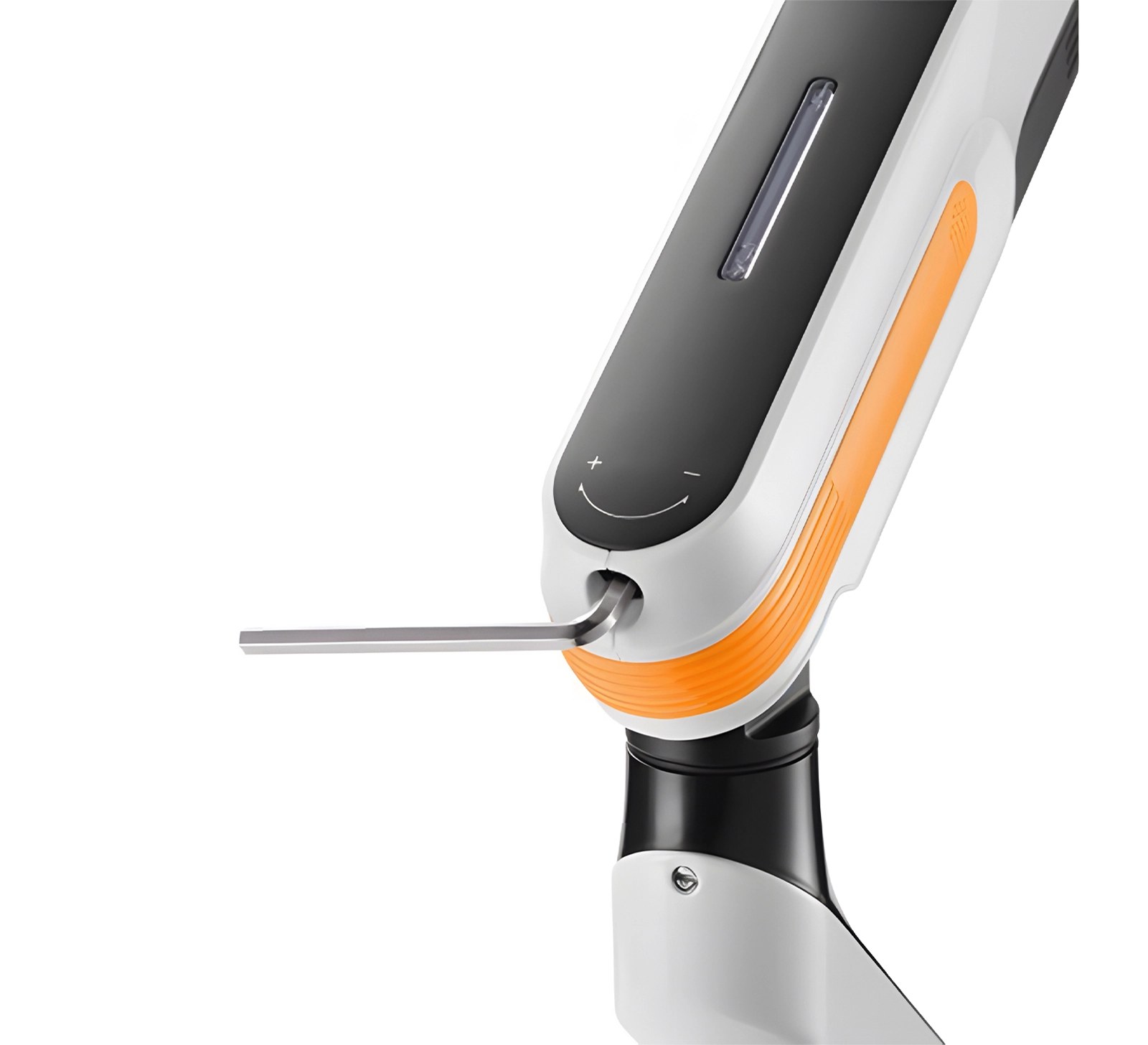

Klucz imbusowy w śrubie regulacji sprężyny, obok oznaczenia plus i minus na ramieniu

Krok 5 — Podłącz hub USB i poprowadź kable​

  1. Wepnij kabel wychodzący z podstawy w port USB komputera — to on uruchamia oba porty w podstawie.
  2. Podłącz klawiaturę, mysz, dysk albo ładowarkę do portów USB 3.0 i USB-C w podstawie.
  3. Ułóż kabel monitora wzdłuż ramienia, wepnij go w kanał i zostaw zapas na pełny zakres ruchu — napięty kabel ciągnie za gniazda przy każdym ruchu ekranu.

Wymiary i zakresy regulacji​

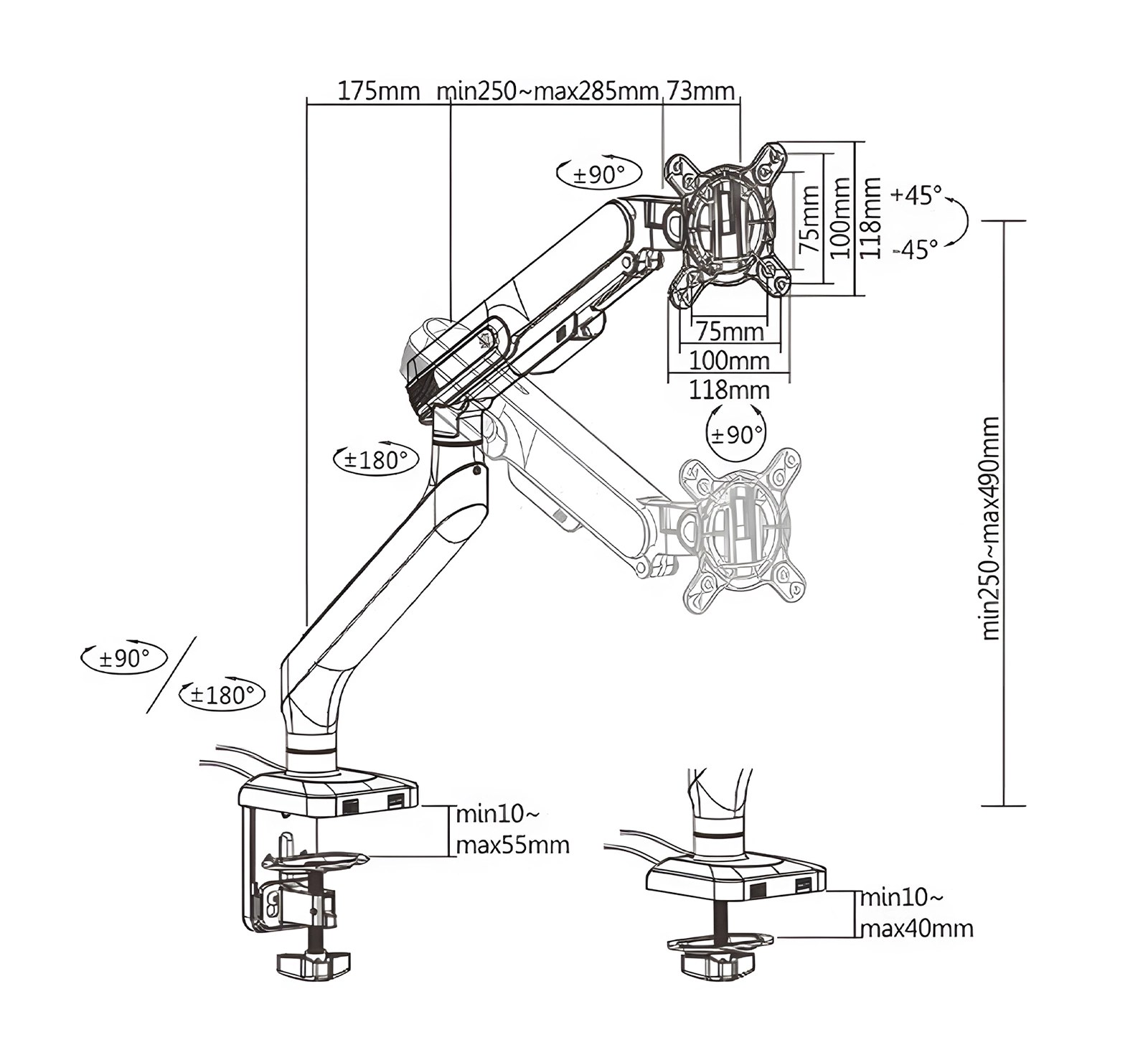

Rysunek wymiarowy SolidHand-ES01U z odcinkami ramienia, zakresem wysokości, rozstawem VESA i dwoma sposobami mocowania podstawy
  • Ramię: 175 mm + 250–285 mm + 73 mm między przegubami
  • Wysokość nad blatem: 250–490 mm
  • Obrót: ±180° w dwóch przegubach ramienia, ±90° przy podstawie
  • Obrót monitora: ±90°
  • Pochylenie monitora: +45° / −45°
  • Płyta VESA: 75 × 75 mm i 100 × 100 mm, wymiar zewnętrzny 118 × 118 mm
  • Zacisk do biurka: blat 10–55 mm
  • Montaż przez otwór: blat 10–40 mm
  • Maksymalny wysięg ramienia: 460 mm

Praca z uchwytem​

Gdy sprężyna jest wyważona, wszystko ustawiasz ręką:

  • Wysokość — od 250 do 490 mm nad blatem; sprężyna trzyma ekran tam, gdzie go zostawisz
  • Wysięg — do 460 mm od podstawy
  • Obrót — ±180° w przegubach ramienia, ±90° przy podstawie
  • Pochylenie ekranu — +45° / −45°, obrót ±90°
  • Porty USB są pod ręką przy krawędzi biurka, niezależnie od ustawienia ramienia

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie albo nieprzestrzeganie którejkolwiek z tych zasad grozi poważnymi obrażeniami albo uszkodzeniem sprzętu.

  • Używanie uchwytu z obciążeniem większym niż dopuszczalne prowadzi do niestabilności i może spowodować obrażenia.
  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenie lub poważne obrażenia osobiste.
  • Upewnij się, że biurko bezpiecznie utrzyma łączną wagę uchwytu, monitora i wszystkich elementów montażowych.
  • Używaj dołączonych śrub montażowych i nie dokręcaj ich nadmiernie.
  • Produkt zawiera małe elementy, które po połknięciu mogą grozić zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku wewnętrznego, w suchych pomieszczeniach. Unikaj kontaktu z wodą, wilgocią i skrajnymi temperaturami.
  • Nie modyfikuj uchwytu ani nie używaj części, których nie było w zestawie.
  • Zachowaj ostrożność przy dokręcaniu śrub narzędziem, żeby nie uszkodzić uchwytu ani monitora.
  • Jeśli uchwyt nie będzie używany przez dłuższy czas, przechowuj go w suchym, chłodnym miejscu, z dala od wilgoci i źródeł ciepła.

Najczęściej zadawane pytania​

Jakie monitory pasują do SolidHand-ES01U?
Uchwyt obsługuje monitory z rozstawem otworów VESA 75 × 75 mm lub 100 × 100 mm, o przekątnej od 17 do 32 cali i wadze od 2,5 do 10 kg. To większość standardowych monitorów biurowych i domowych dostępnych na rynku.
Co mogę podłączyć do wbudowanego huba USB?
W podstawie jest jeden port USB 3.0 i jeden USB-C. Podłączysz klawiaturę, mysz, pendrive, zewnętrzny dysk SSD, ładowarkę do telefonu, akcesoria USB-C albo dowolne inne standardowe urządzenie USB. Do uruchomienia huba potrzebny jest kabel prowadzący do komputera lub laptopa.
Czy regulacja ramienia jest na tyle płynna, żeby często zmieniać ustawienie?
Tak. Sprężyna mechaniczna równoważy ciężar monitora, więc ekran podniesiesz, opuścisz albo obrócisz jedną ręką. Ustawiasz raz pod swoją pozycję siedzącą i korygujesz na bieżąco, gdy wstajesz albo pokazujesz komuś ekran.
Czy muszę wiercić w biurku, żeby zamontować uchwyt?
Niekoniecznie. Zacisk mocuje się na krawędzi biurka bez wiercenia, przy blacie o grubości od 10 do 55 mm. Jeśli wolisz montaż na stałe, wariant przelotowy wykorzystuje jeden otwór w blacie o grubości od 10 do 40 mm.
Dlaczego ramię samo opada albo się unosi?
Naciąg sprężyny nie odpowiada wadze monitora. Kręć śrubą regulacyjną w przegubie ramienia kluczem imbusowym — w stronę +, jeśli ramię opada, w stronę −, jeśli się unosi — małymi krokami, aż ekran zostanie na miejscu. Zobacz krok 4.
Jak daleko ramię sięga od krawędzi biurka?
Do 460 mm, a ekran znajduje się od 250 do 490 mm nad blatem. Złożone ramię zajmuje niewiele miejsca, więc biurko pozostaje używalne.
