Uchwyt biurkowy z jednym ramieniem na monitor albo laptop, SolidHand-L01

GTIN: 5907614664879 · SKU: SolidHand-L01

SolidHand-L01 to stalowy słup mocowany zaciskiem do biurka, z jednym ramieniem obrotowym. Ramię niesie albo monitor od 13 do 32 cali na płycie VESA, albo laptop na dołączonej półce — jedno urządzenie naraz, do 10 kg. Ramię obraca się wokół słupa o pełne 360°, głowica pochyla się o ±90° i obraca o 360°, więc ekran można też ustawić w pionie.

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Materiał: stal
  • Liczba monitorów: 1
  • Przekątna ekranu: 13–32"
  • Obciążenie: do 10 kg
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Kąt nachylenia: ±90°
  • Zakres obrotu ramienia: 360°
  • Zakres obrotu: 360°
  • Mocowanie: zacisk do biurka; w zestawie także płyta przelotowa
  • Waga: 4,3 kg

Zawartość zestawu​

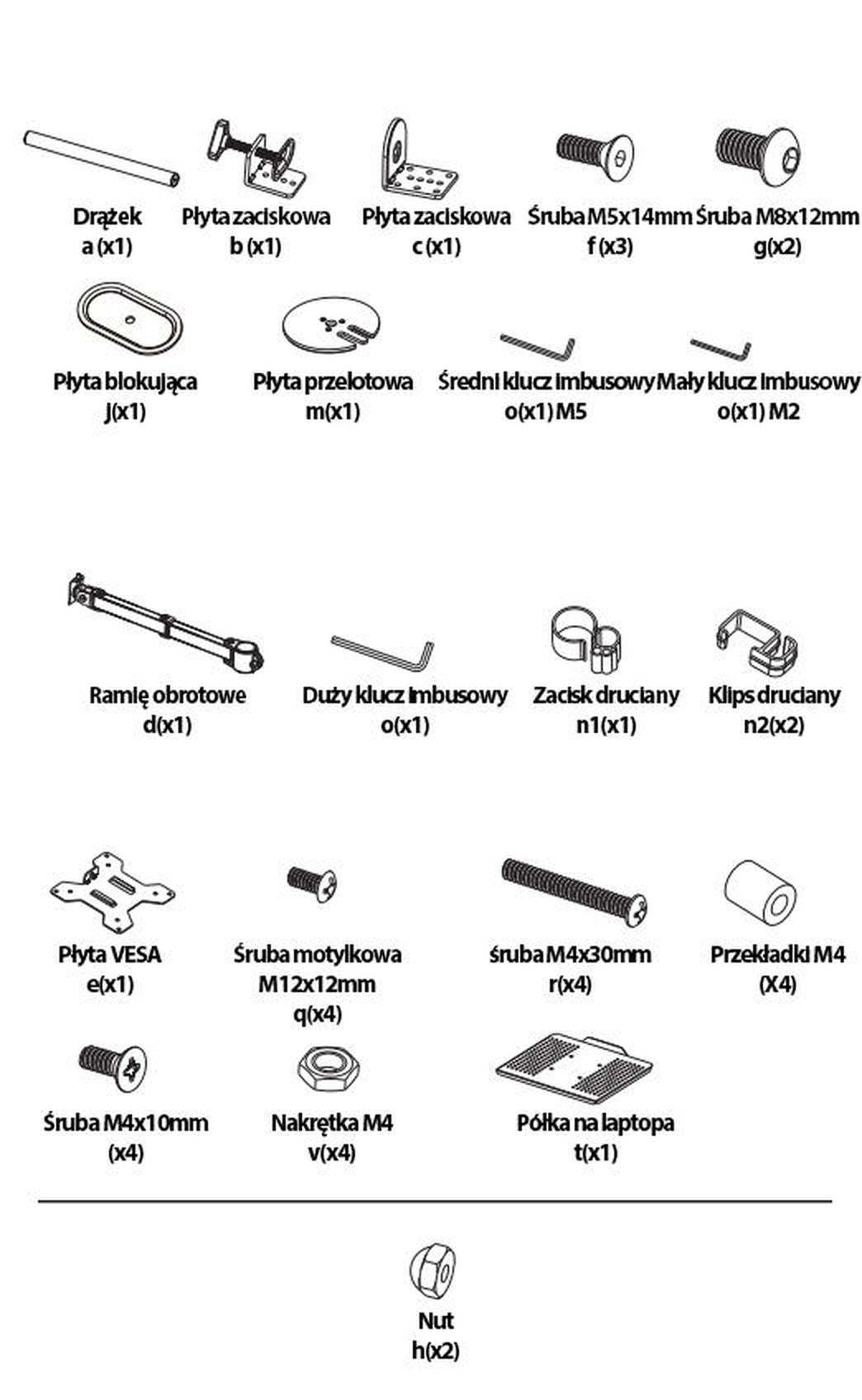

Zawartość zestawu SolidHand-L01: słup, dwie płyty zaciskowe, ramię obrotowe, płyta VESA, półka na laptopa, płyta blokująca i przelotowa, klipsy druciane, śruby, przekładki, nakrętki i trzy klucze imbusowe
  • a — drążek (× 1)
  • b, c — płyty zaciskowe (po 1)
  • d — ramię obrotowe (× 1)
  • e — płyta VESA (× 1)
  • t — półka na laptopa (× 1)
  • j — płyta blokująca (× 1)
  • m — płyta przelotowa (× 1)
  • n1 — zacisk druciany (× 1), n2 — klipsy druciane (× 2)
  • f — śruba M5 × 14 mm (× 3), g — śruba M8 × 12 mm (× 2), h — nakrętka (× 2)
  • q — śruba motylkowa M4 × 12 mm (× 4), r — śruba M4 × 30 mm (× 4), s — przekładka M4 (× 4)
  • u — śruba M4 × 10 mm (× 4), v — nakrętka M4 (× 4)
  • o — klucze imbusowe: duży, średni (M5) i mały (M2)

Zanim zaczniesz​

Montaż zajmuje około dwudziestu minut. Przygotuj:

  • Drugą osobę — zawieszenie monitora na ramieniu to praca dla dwóch osób
  • Wkrętak krzyżakowy do śrub półki; wszystkie trzy klucze imbusowe są w zestawie
  • Sprawdzenie, czy monitor ma 13–32" i otwory VESA 75 × 75 lub 100 × 100, a urządzenie waży nie więcej niż 10 kg
  • Wolną krawędź biurka pod zacisk i blat na tyle solidny, żeby uniósł słup z ekranem
uwaga

Zanim zaczniesz, sprawdź, czy dostałeś wszystkie wymienione wyżej części. Jeśli czegoś brakuje albo coś jest uszkodzone, skontaktuj się z nami przed montażem uchwytu.

Montaż​

Krok 1 — Zamocuj drążek do biurka​

Drążek mocuje się do biurka na jeden z dwóch sposobów, części do obu są w zestawie. Zacisk chwyta wolną krawędź biurka i nie zostawia śladu, mocowanie przelotowe przechodzi przez otwór w blacie i pozwala postawić podstawę równo z nim.

Wariant A — montaż na zacisk

  1. Postaw drążek (a) na okrągłym talerzu płyty zaciskowej c i skręć je trzema śrubami M5 × 14 mm (f) średnim kluczem imbusowym (o).
  2. Przyłóż płytę zaciskową b do c i połącz je dwiema śrubami M8 × 12 mm (g). Płyty można skręcić w jednym z dwóch pokazanych położeń — tak dobiera się zacisk do grubości blatu.
  3. Nasuń całość na krawędź biurka i dokręć plastikowe pokrętło od spodu, aż słup będzie stał pewnie i pionowo.

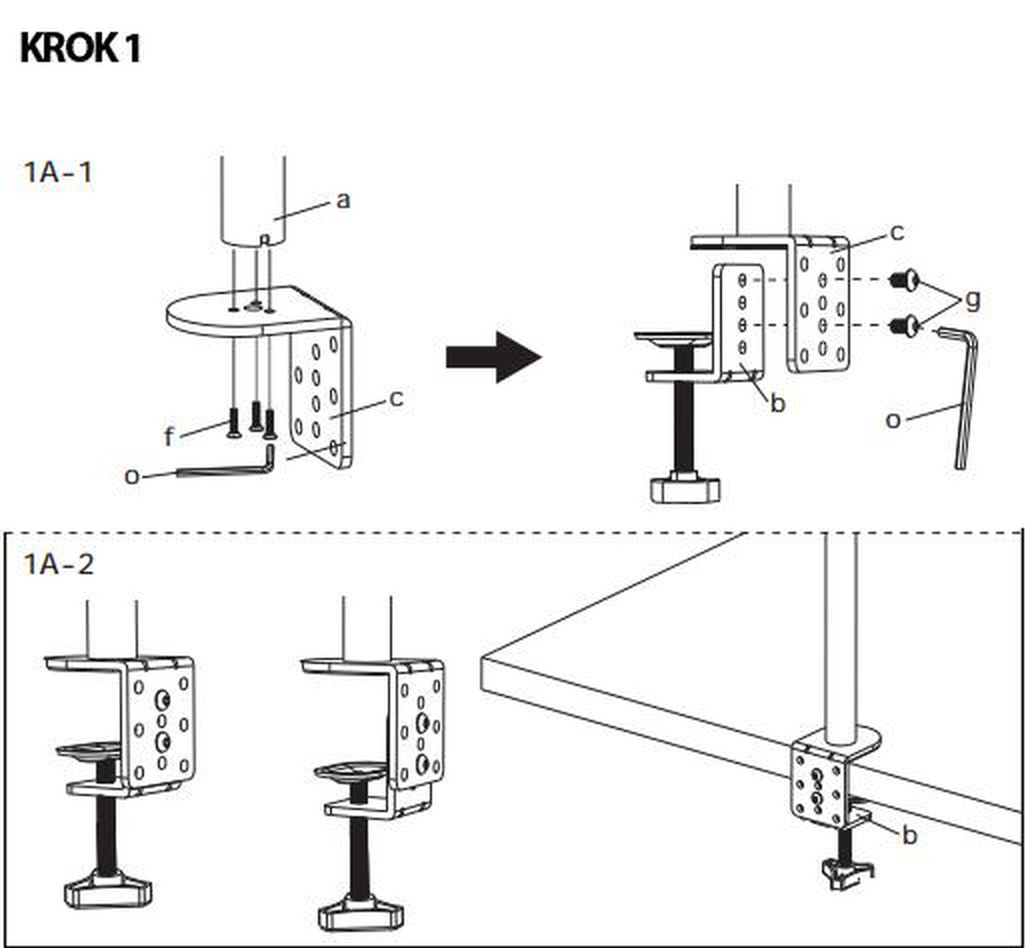

Krok 1: skręcenie drążka z płytami zaciskowymi i nasunięcie zacisku na krawędź biurka, z dwoma położeniami płyt dla różnych grubości blatu

Wariant B — montaż przelotowy

  1. Jeśli w otworze w blacie tkwi plastikowa przelotka, wyjmij ją — podstawa musi opierać się na płaskiej powierzchni.
  2. Poluzuj śruby i rozłóż płytę zaciskową b na dwie części.
  3. Przykręć płytę przelotową (m) do drążka (a) trzema śrubami M5 × 14 mm (f), dokręcając kluczem imbusowym 3 mm (o).
  4. Przeprowadź śrubę rozłożonego zacisku w dół przez otwór w blacie, pod blatem załóż płytę wsporczą i dokręć ją plastikowym pokrętłem albo kluczem imbusowym 6 mm (o).
Montaż przelotowy: płyta zaciskowa rozłożona na dwie części, płyta przelotowa przykręcona do drążka i śruba dokręcona pod blatem plastikowym pokrętłem albo kluczem imbusowym 6 mm

Krok 2 — Załóż ramię obrotowe​

  1. Nasuń zacisk druciany (n1) na drążek i ustaw go na wysokości, na której ma siedzieć ramię — pełni rolę oporu, na którym ramię się opiera.
  2. Nasuń ramię obrotowe (d) na drążek aż do zacisku i dokręć je kluczem imbusowym (o).
  3. Załóż na ramię dwa klipsy druciane (n2) — później wchodzą w nie kable.

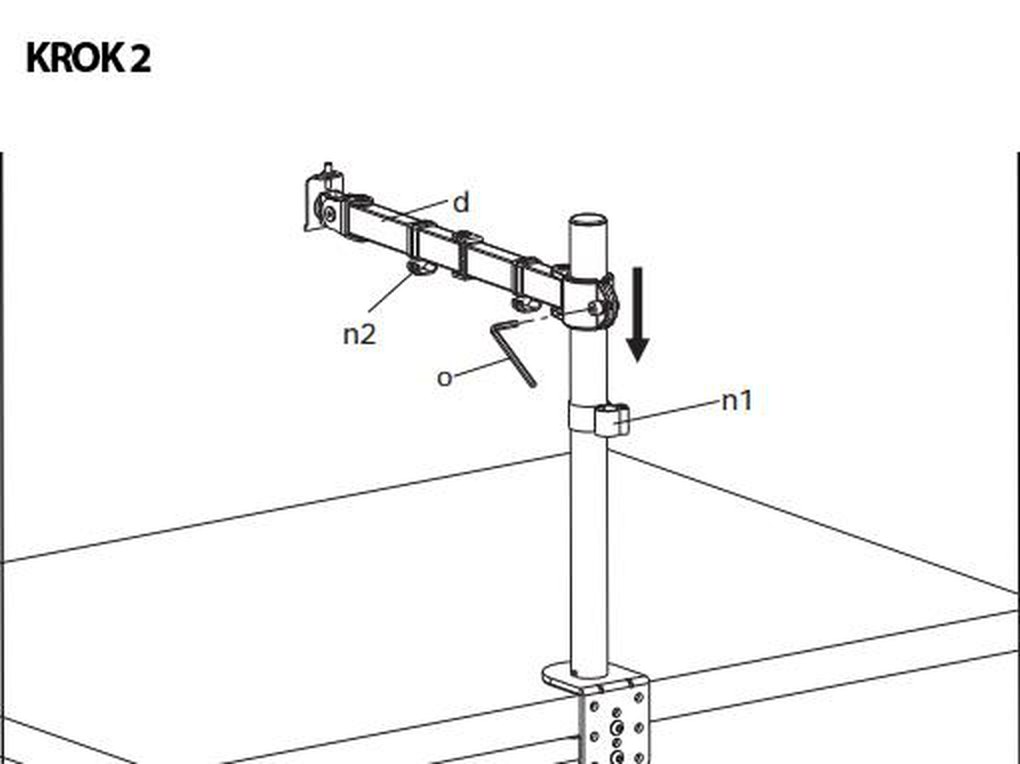

Krok 2: ramię nasunięte na drążek aż do zacisku oporowego, z dwoma klipsami na kable

Krok 3 — Zamontuj płytę VESA albo półkę na laptopa​

  1. Do monitora płaskiego przykręć płytę VESA (e) z tyłu ekranu czterema śrubami motylkowymi M4 × 12 mm (q).
  2. Do monitora zakrzywionego użyj czterech śrub M4 × 30 mm (r) z przekładkami M4 (s), żeby płyta ominęła wygięcie tylnego panelu.
  3. Jeśli zamiast monitora ma wisieć laptop, przykręć półkę (t) do płyty VESA czterema śrubami M4 × 10 mm (u) i nakrętkami M4 (v), a potem połóż laptop na półce.

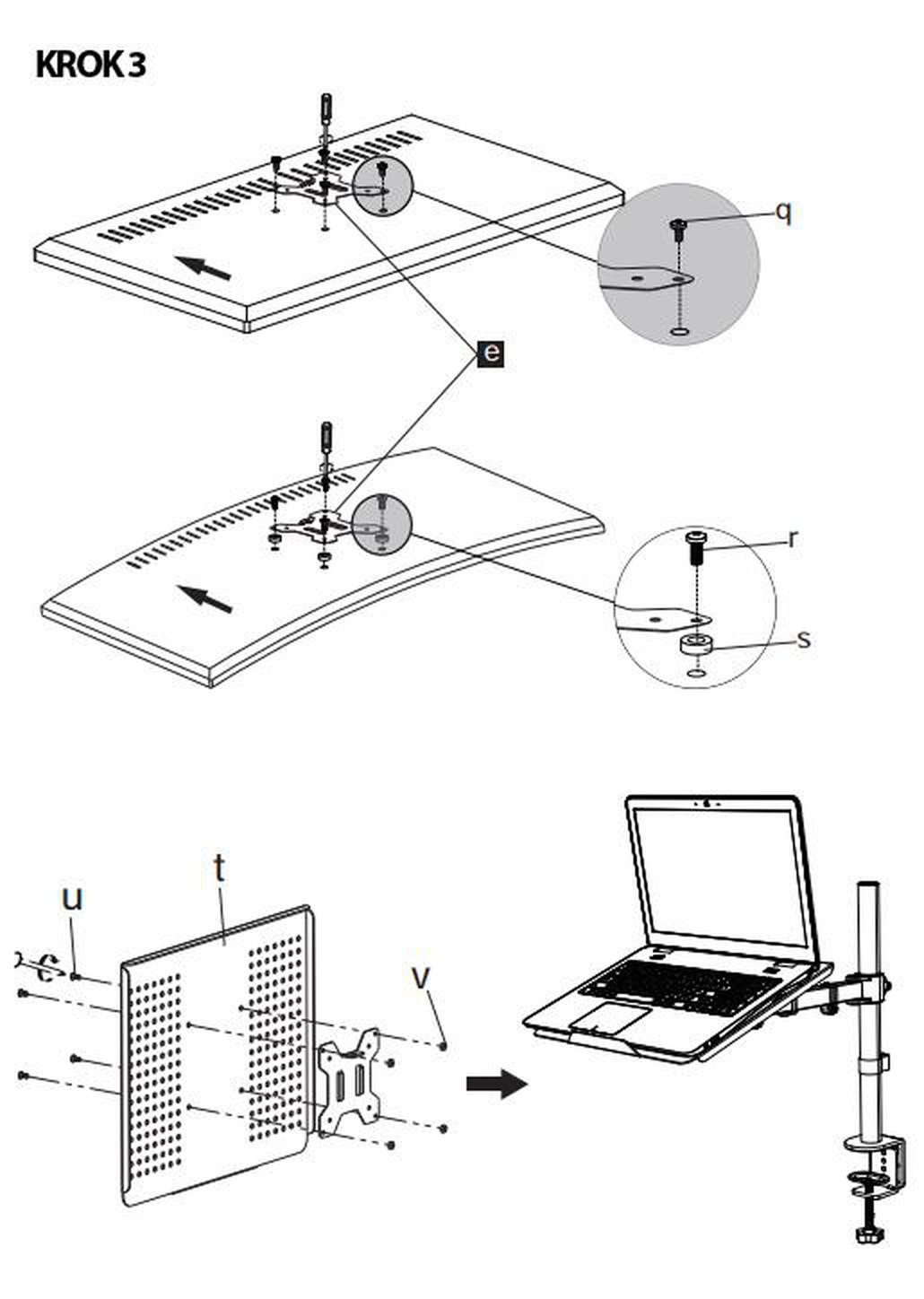

Krok 3: płyta VESA przykręcona do monitora płaskiego śrubami motylkowymi, do zakrzywionego dłuższymi śrubami z przekładkami, oraz półka na laptopa przykręcona do płyty

Krok 4 — Zawieś ekran na ramieniu​

  1. Gdy druga osoba trzyma ekran, przyłóż płytę VESA do głowicy na końcu ramienia i osadź ją na trzpieniu.
  2. Zabezpiecz ją nakrętką (h), żeby ekran nie mógł zsunąć się z głowicy.
uwaga

Nie puszczaj ekranu, dopóki nakrętka nie jest założona i dokręcona. Trzymaj się dopuszczalnego obciążenia — ramię niesie do 10 kg.

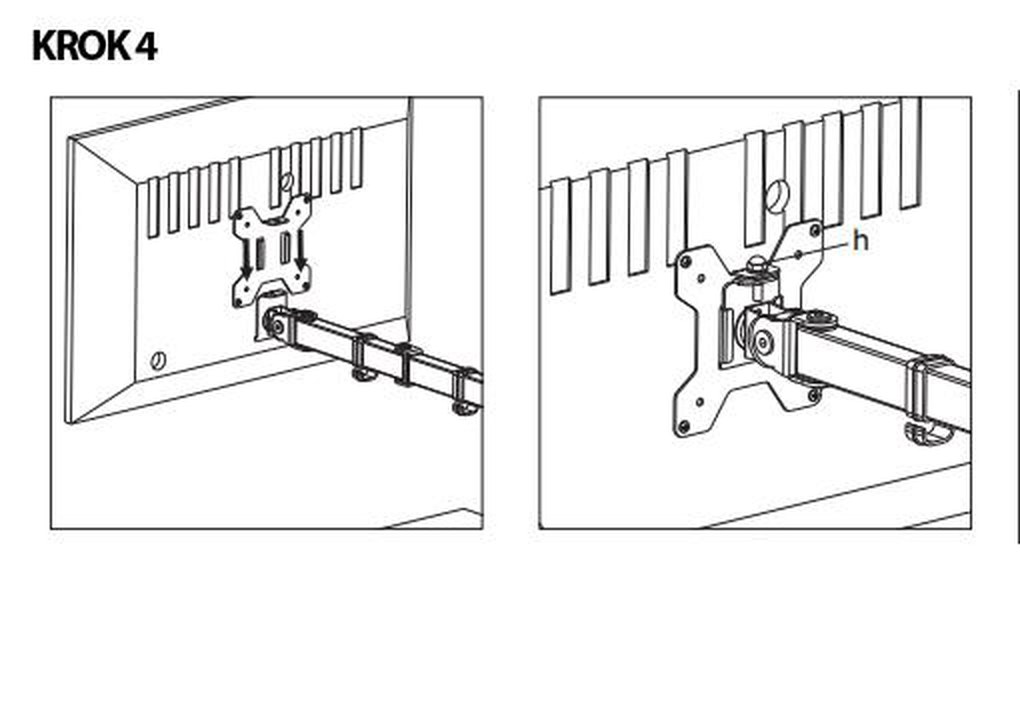

Krok 4: ekran z płytą VESA osadzony na głowicy ramienia i zabezpieczony nakrętką

Krok 5 — Ustaw kąt​

  1. Pochyl ekran w górę albo w dół ręką — głowica pracuje w zakresie ±90°. Jeśli nie trzyma ustawionego kąta, dokręć śrubę T na głowicy kluczem imbusowym (o).
  2. Obróć ramię wokół słupa i przekręć ekran do pionu ręką; ramię obraca się o pełne 360°, głowica tak samo.

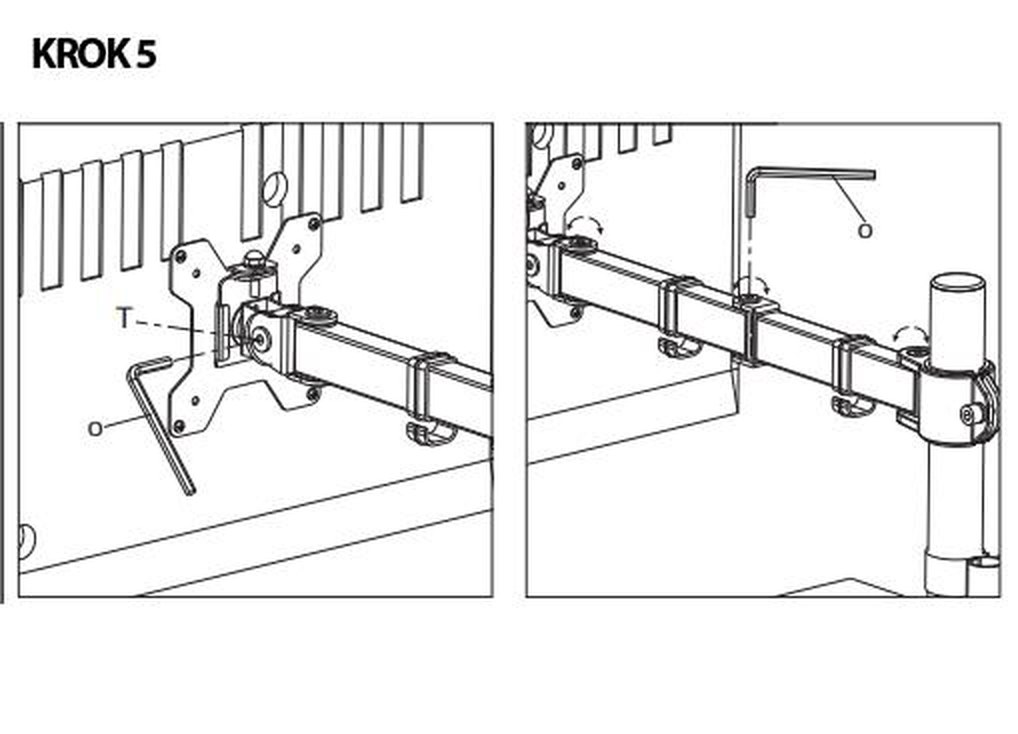

Krok 5: dokręcanie śruby pochylenia T na głowicy kluczem imbusowym i obrót ramienia na słupie

Krok 6 — Poprowadź kable​

Ułóż kabel monitora wzdłuż ramienia, wciśnij go w dwa klipsy (n2), a potem poprowadź w dół słupa i przez zacisk (n1). Zostaw zapas na pełny obrót ramienia — napięty kabel ciągnie za gniazda przy każdym ruchu ekranu.

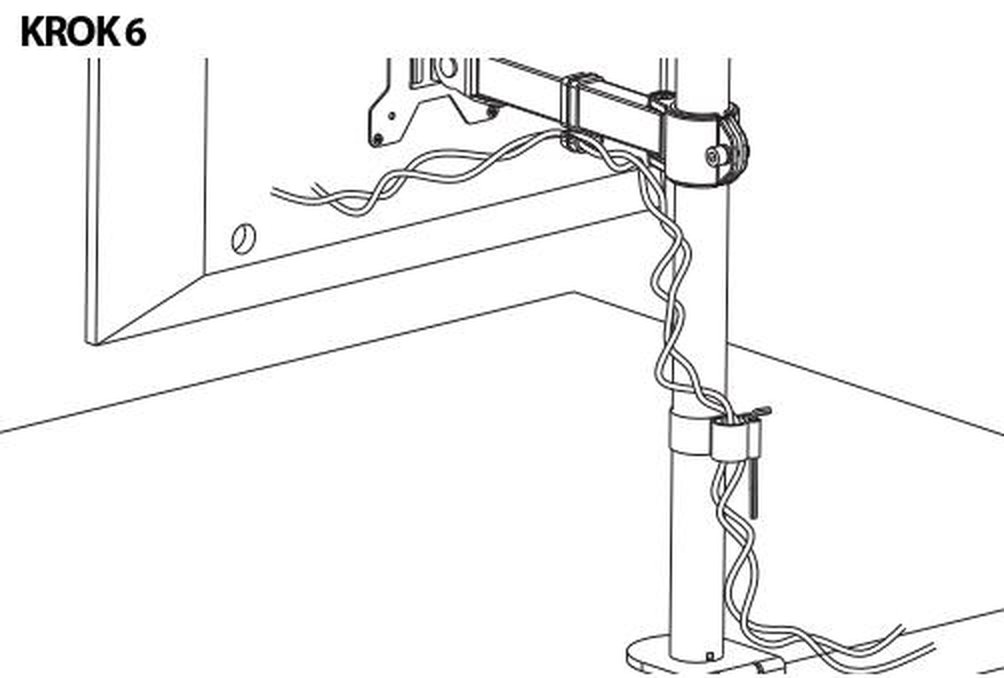

Krok 6: kabel ułożony wzdłuż ramienia i w dół słupa, wpięty w klipsy druciane

Praca z uchwytem​

Wszystko ustawiasz ręką, poza śrubą pochylenia:

  • Wysokość — ramię opiera się na zacisku oporowym; żeby ją zmienić, przesuń zacisk
  • Obrót ramienia — 360° wokół słupa
  • Obrót ekranu — 360°, w tym 90° do pionu
  • Pochylenie ekranu — ±90°
  • Jedno urządzenie naraz: monitor od 13 do 32 cali na płycie VESA albo laptop na półce, do 10 kg

Najczęściej zadawane pytania​

Czy SolidHand-L01 utrzyma jednocześnie laptop i monitor?
Nie — SolidHand-L01 ma jedno ramię. Utrzyma albo laptop na dołączonej półce, albo monitor o przekątnej od 13 do 32 cali na płycie VESA, ale nie oba naraz. Jeśli potrzebujesz stanowiska dwuekranowego, rozważ drugi uchwyt.
Jakie standardy VESA obsługuje SolidHand-L01?
Uchwyt obsługuje VESA 75 × 75 mm i 100 × 100 mm — dwa najczęściej stosowane rozstawy. Dzięki temu pasuje do zdecydowanej większości monitorów dostępnych na rynku.
Czym jest funkcja pivot i do czego się przydaje?
Głowica obraca się o 360°, więc ekran można przekręcić o 90 stopni do orientacji pionowej. Przydaje się zwłaszcza programistom, autorom tekstów i wszystkim, którzy pracują z długimi dokumentami albo stronami — na raz widać więcej treści, bez przewijania.
Jak wybrać między zaciskiem a montażem przelotowym?
Zacisk wybierz, jeśli biurko ma wolną, dostępną krawędź, a montaż ma dać się w każdej chwili cofnąć; płyty zaciskowe skręca się w dwóch położeniach, dopasowując je do grubości blatu. Płytę przelotową wybierz, jeśli w blacie jest już otwór na kable albo zależy ci na trwałym, równym z blatem mocowaniu.
Czy zawieszę na nim monitor zakrzywiony?
Tak. W zestawie są cztery dłuższe śruby M4 × 30 mm i cztery przekładki M4 właśnie do tego — odsuwają płytę VESA od wygiętego tylnego panelu, dzięki czemu przylega ona płasko. Zobacz krok 3.
Jakie jest maksymalne obciążenie?
Do 10 kg na ramieniu, niezależnie od tego, co na nim wisi. Przed zawieszeniem sprawdź wagę swojego monitora w jego specyfikacji.

Do pobrania​

Instrukcje i karty katalogowe producenta w PDF, gdyby była potrzebna kopia offline. Wszystko, co w nich jest, znajdziesz też na tej stronie.
