Uchwyt biurkowy na monitor i laptop SolidHand-LM01

GTIN: 5907614661946 · SKU: SolidHand-LM01

SolidHand-LM01 to stalowa rurka mocowana do biurka z dwoma ramionami obrotowymi: górne niesie monitor 13–27" na płytce VESA 75 × 75 / 100 × 100, dolne — laptopa na wentylowanej tacy. Oba ramiona obracają się o 360° wokół rurki i można je ustawić na dowolnej wysokości od 100 do 400 mm; głowica monitora pochyla się i obraca o ±90°, więc ekran można też ustawić pionowo. Rurkę montuje się zaciskiem do krawędzi blatu albo w istniejącym otworze na przewody za pomocą płytki podstawy. Łączne obciążenie do 10 kg.

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Liczba monitorów: 1
  • Liczba laptopów: 1
  • Przekątna monitora: 13–27"
  • Maks. obciążenie: 10 kg
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Regulacja wysokości: manualna, przy pomocy narzędzi
  • Zakres obrotu ramion: 360°
  • Zakres obrotu monitora: od −90° do +90°
  • Zakres pochylenia monitora: od −90° do +90°
  • Zakres wysokości ramion: 100–400 mm
  • Wymiary tacy na laptopa: 300 × 350 mm
  • Grubość blatu dla zacisku: do 100 mm
  • Wymiary opakowania: 440 × 310 × 100 mm
  • Waga uchwytu: 2,8 kg
  • Waga z opakowaniem: 4,64 kg

Zawartość zestawu​

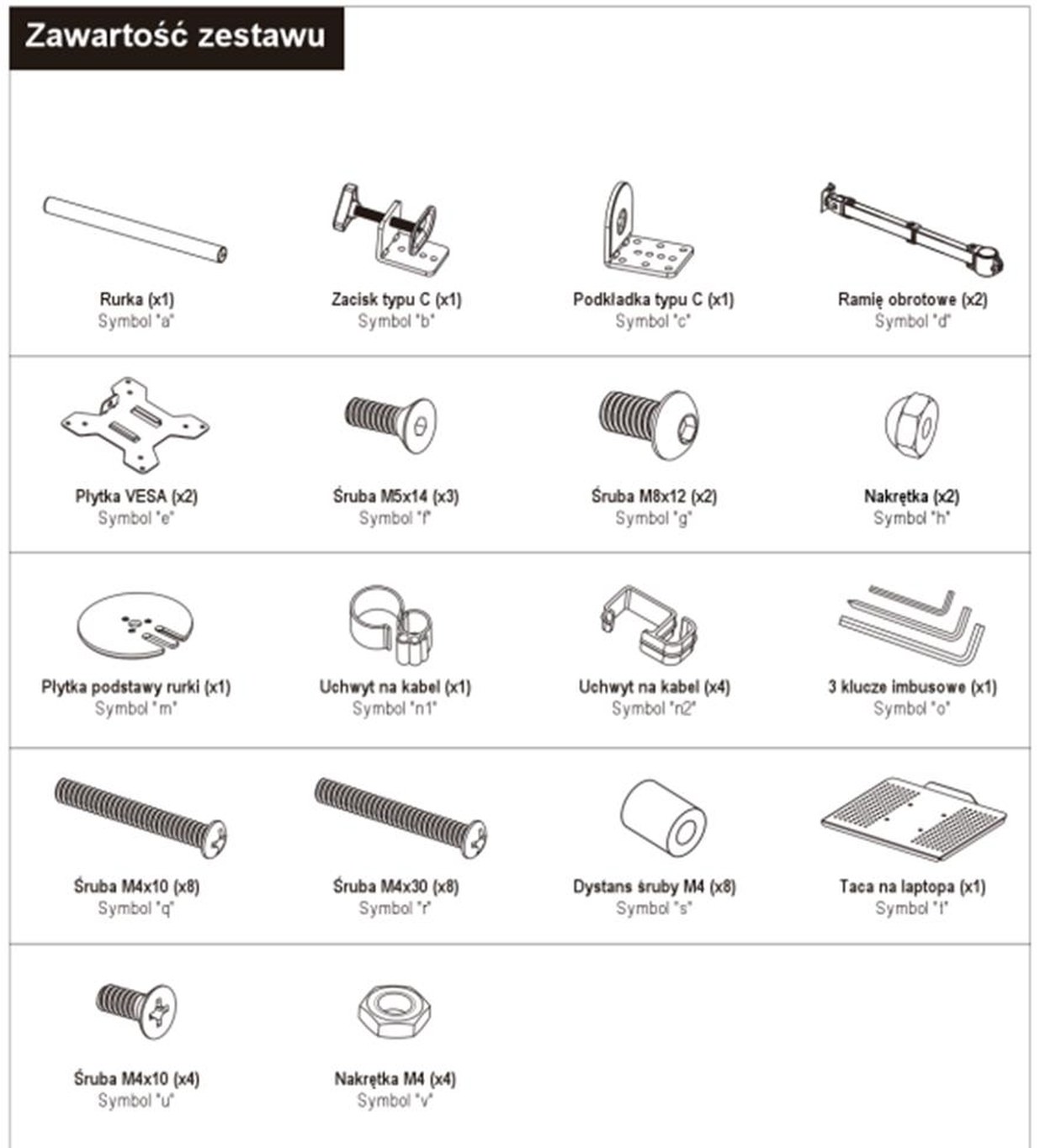

Zawartość zestawu SolidHand-LM01: rurka, zacisk i podkładka typu C, dwa ramiona obrotowe, dwie płytki VESA, taca na laptopa, płytka podstawy, uchwyty na kable, śruby, dystanse, nakrętki i klucze imbusowe
  • a — rurka (× 1)
  • b — zacisk typu C (× 1), c — podkładka typu C (× 1)
  • d — ramię obrotowe (× 2)
  • e — płytka VESA (× 2)
  • t — taca na laptopa (× 1)
  • m — płytka podstawy rurki (× 1)
  • n1 — uchwyt na kabel z miejscem na klucze imbusowe (× 1), n2 — uchwyt na kabel (× 4)
  • f — śruba M5 × 14 mm (× 3), g — śruba M8 × 12 mm (× 2), h — nakrętka (× 2)
  • q — śruba M4 × 10 mm (× 8), r — śruba M4 × 30 mm (× 8), s — dystans M4 (× 8)
  • u — śruba M4 × 10 mm z łbem stożkowym (× 4), v — nakrętka M4 (× 4)
  • o — komplet kluczy imbusowych, w tym 3 mm i 6 mm (× 1)
notatka

Do śrub M4 (q, r, u) potrzebny jest wkrętak krzyżakowy — nie ma go w zestawie.

Zanim zaczniesz​

Montaż zajmuje około pół godziny. Rozpakuj zestaw i przygotuj się w ten sposób:

  • Ostrożnie otwórz karton, wyjmij zawartość i połóż ją na kartonie lub innej ochronnej powierzchni, aby nic się nie porysowało
  • Porównaj zawartość z listą części powyżej i upewnij się, że wszystkie elementy dotarły nieuszkodzone — nie używaj uszkodzonych ani wadliwych części
  • Przeczytaj całą instrukcję, zanim przystąpisz do montażu
  • Przygotuj klucze imbusowe z zestawu i własny wkrętak krzyżakowy, a do zawieszenia monitora poproś o pomoc drugą osobę
uwaga

Jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami przed montażem uchwytu.

Zasady bezpieczeństwa​

  • Montuj i użytkuj uchwyt z ostrożnością. Przeczytaj instrukcję przed montażem i dokładnie jej przestrzegaj; podczas montażu używaj odpowiedniego sprzętu ochronnego.
  • Jeśli któraś wskazówka jest niezrozumiała albo masz wątpliwości co do bezpieczeństwa montażu, skontaktuj się z nami, zanim będziesz kontynuować.
  • Nie używaj produktu w żadnym celu ani w żadnej konfiguracji, która nie została opisana w tej instrukcji. Producent nie ponosi odpowiedzialności za obrażenia lub szkody wynikające z nieprawidłowego montażu lub niewłaściwego użytkowania produktu.

Montaż​

Krok 1 — Montaż rurki do blatu biurka​

Rurkę (a) można zamocować do biurka na dwa sposoby: zaciskiem na krawędzi blatu (sposób A) albo w istniejącym otworze na przewody za pomocą płytki podstawy (sposób B).

Sposób A — zacisk do biurka

  1. Przykręć podkładkę typu C (c) do rurki (a) trzema śrubami M5 × 14 mm (f) i dokręć je kluczem imbusowym (o) (rys. 1).
  2. W zależności od grubości blatu przykręć zacisk typu C (b) do podkładki (c) dwiema śrubami M8 × 12 mm (g) i dokręć je kluczem imbusowym (rys. 2).
  3. Zahacz zacisk o krawędź biurka i dokręcaj plastikowe pokrętło, aż rurka będzie stała sztywno i pionowo.

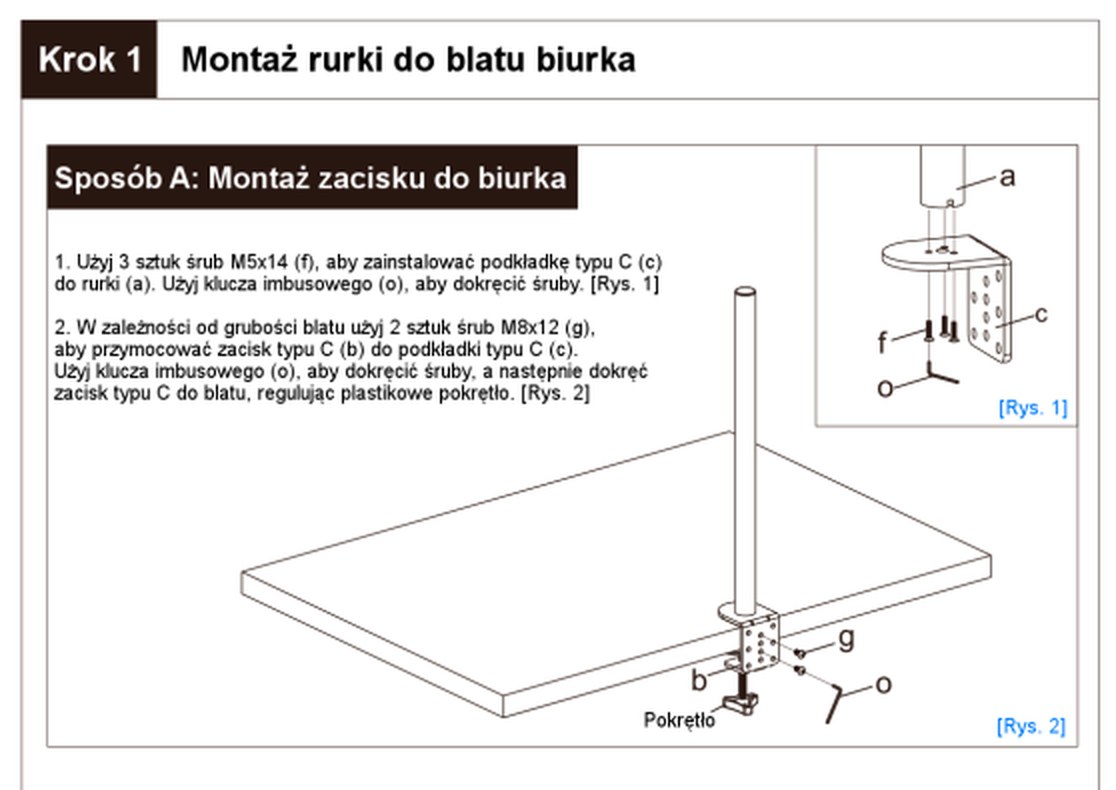

Krok 1, sposób A: podkładka przykręcona do rurki i zacisk typu C przykręcony do podkładki, zahaczony o krawędź biurka i dokręcony plastikowym pokrętłem

Sposób B — płytka podstawy w istniejącym otworze blatu

Jeśli otwór na przewody ma plastikową osłonę, najpierw ją usuń, aby uchwyt stał na płaskiej powierzchni.

  1. Poluzuj pokrętło ze śrubą i rozdziel zacisk typu C (b) na dwie części (rys. 3).
  2. Przykręć płytkę podstawy (m) do rurki (a) trzema śrubami M5 × 14 mm (f) i dokręć je kluczem imbusowym 3 mm (o) (rys. 4).
  3. Przełóż śrubę z pokrętłem przez płytkę zaciskową (b) i otwór w blacie (rys. 5).
  4. Dokręć płytkę podtrzymującą (b) od spodu blatu plastikowym pokrętłem albo kluczem imbusowym 6 mm (o) (rys. 6).

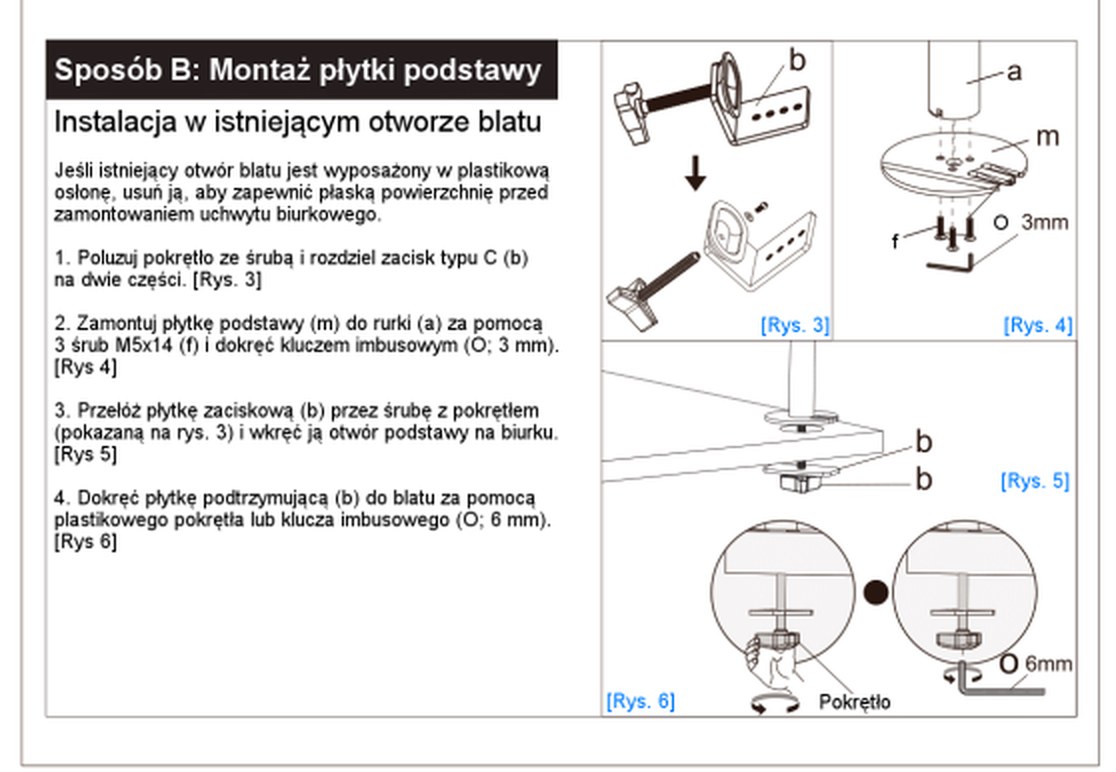

Krok 1, sposób B: rozdzielony zacisk typu C, płytka podstawy przykręcona do rurki i płytka podtrzymująca dokręcona od spodu blatu pokrętłem lub kluczem imbusowym 6 mm

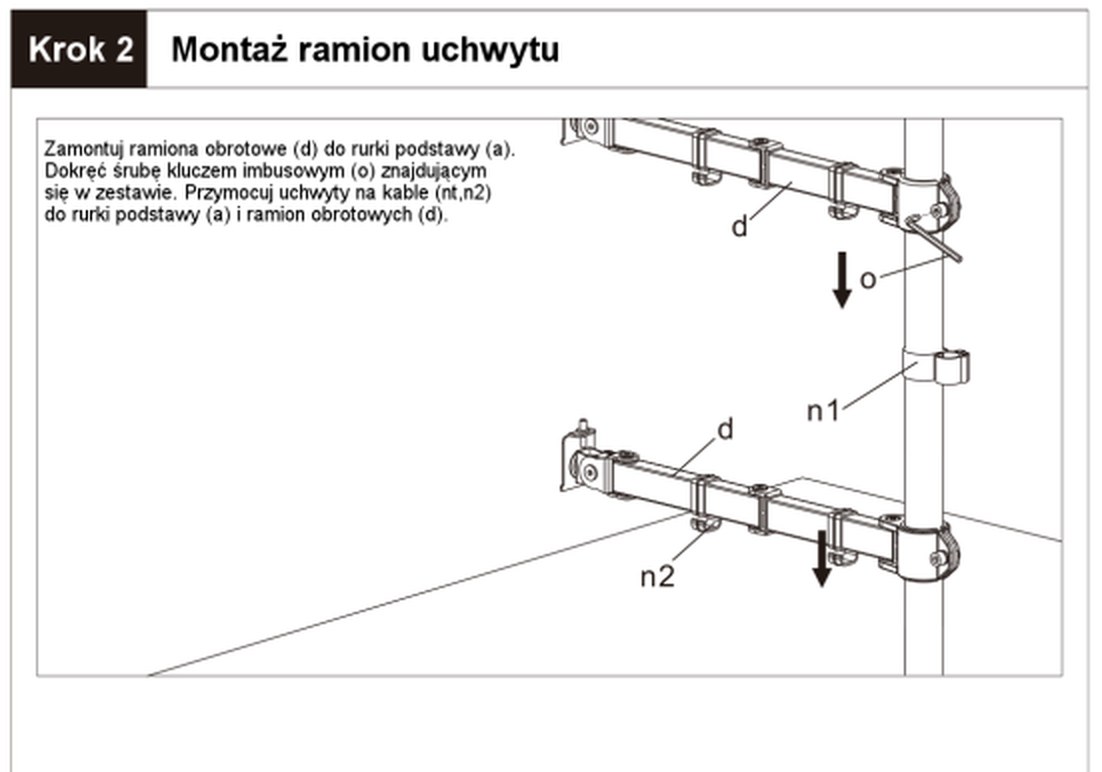

Krok 2 — Montaż ramion uchwytu​

  1. Nasuń oba ramiona obrotowe (d) na rurkę (a) — górne na monitor, dolne na tacę na laptopa — i ustaw każde na wybranej wysokości.
  2. Dokręć śrubę obejmy każdego ramienia kluczem imbusowym (o), aby ramię nie zsuwało się w dół.
  3. Zaczep uchwyty na kable (n1, n2) na rurce i ramionach — później włożysz w nie przewody.
Krok 2: oba ramiona obrotowe nasunięte na rurkę i dokręcone, z uchwytami na kable na rurce i ramionach

Krok 3 — Montaż płytek VESA do tacy na laptopa i do monitora​

W zestawie są dwie płytki VESA (e): jedna trafia na tacę na laptopa, druga na tył monitora.

  1. Taca na laptopa: przykręć jedną płytkę VESA do spodu tacy (t) czterema śrubami M4 × 10 mm z łbem stożkowym (u) i nakrętkami M4 (v).
  2. Monitor z płaskim tyłem: przykręć drugą płytkę VESA do tyłu monitora czterema śrubami M4 × 10 mm (q).
  3. Monitor z zakrzywioną lub wypukłą obudową: użyj czterech śrub M4 × 30 mm (r) z dystansami M4 (s), aby płytka nie opierała się o obudowę i leżała płasko.

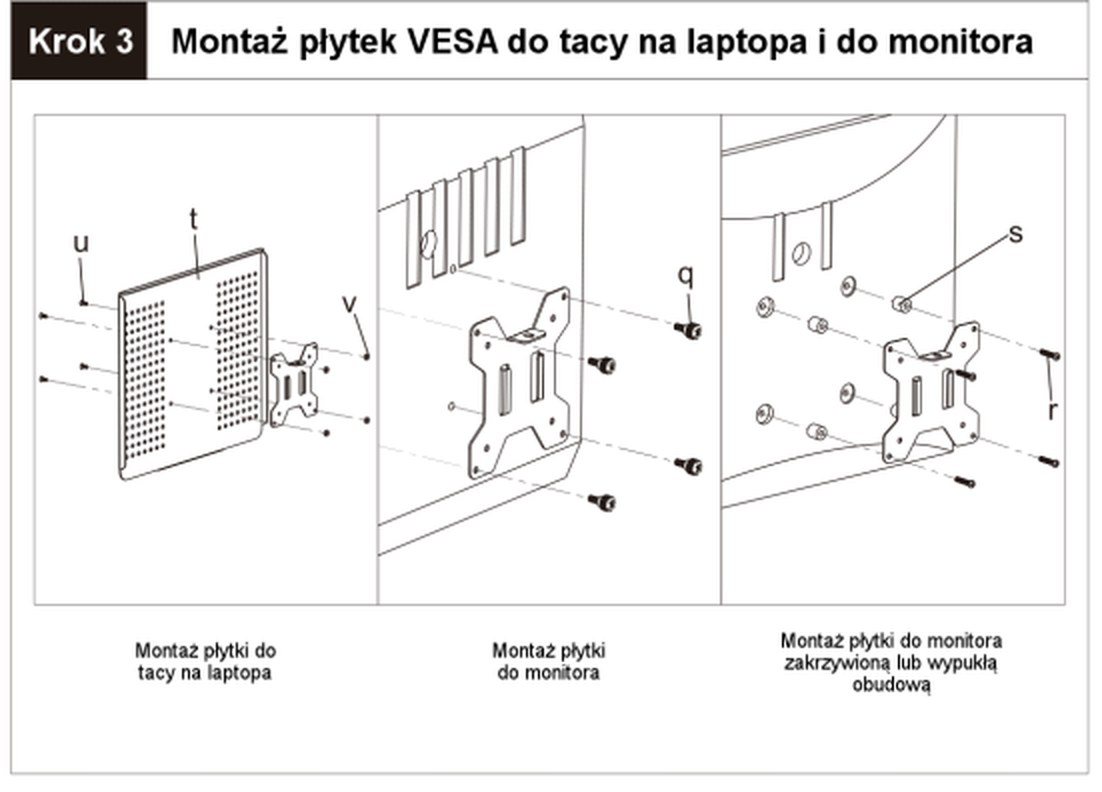

Krok 3: płytka VESA przykręcona do tacy na laptopa, do monitora płaskiego krótkimi śrubami i do monitora zakrzywionego długimi śrubami z dystansami

Krok 4 — Zawieszenie monitora na ramieniu​

  1. Gdy druga osoba trzyma monitor, wsuń jego płytkę VESA od góry na głowicę górnego ramienia obrotowego (d), jak pokazano na rysunku.
  2. Nakręć nakrętkę zabezpieczającą (h) na głowicę. Upewnij się, że nakrętka jest zamontowana, zanim obrócisz monitor.
  3. Tak samo zawieś tacę na laptopa na dolnym ramieniu i zabezpiecz ją drugą nakrętką (h).
uwaga

Nie puszczaj monitora, dopóki nakrętka (h) nie jest dokręcona. Trzymaj się dopuszczalnego obciążenia — uchwyt niesie łącznie do 10 kg.

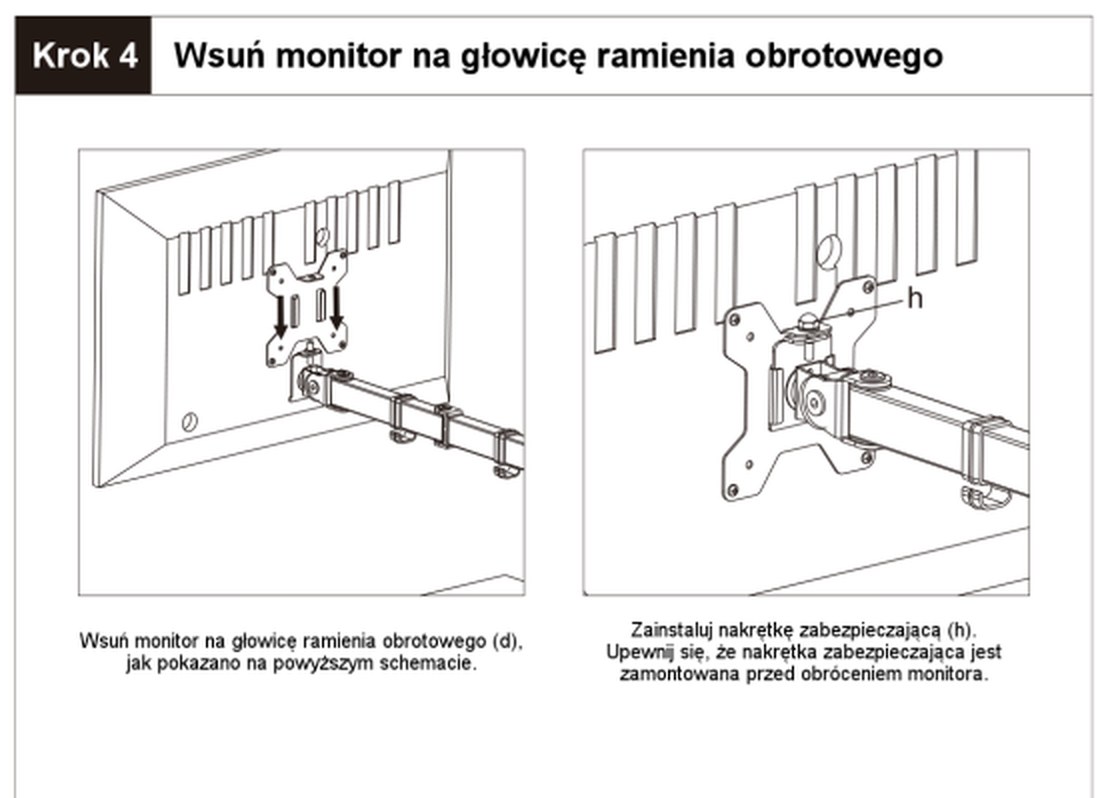

Krok 4: monitor wsunięty na głowicę ramienia obrotowego i zabezpieczony nakrętką h

Krok 5 — Poprawki​

  1. Ustaw pochylenie monitora i dokręć śrubę na głowicy kluczem imbusowym (o), aby ekran trzymał ustawiony kąt.
  2. Tym samym kluczem dokręć śruby w przegubach ramion, aby ramiona nie rozchylały się samoczynnie.

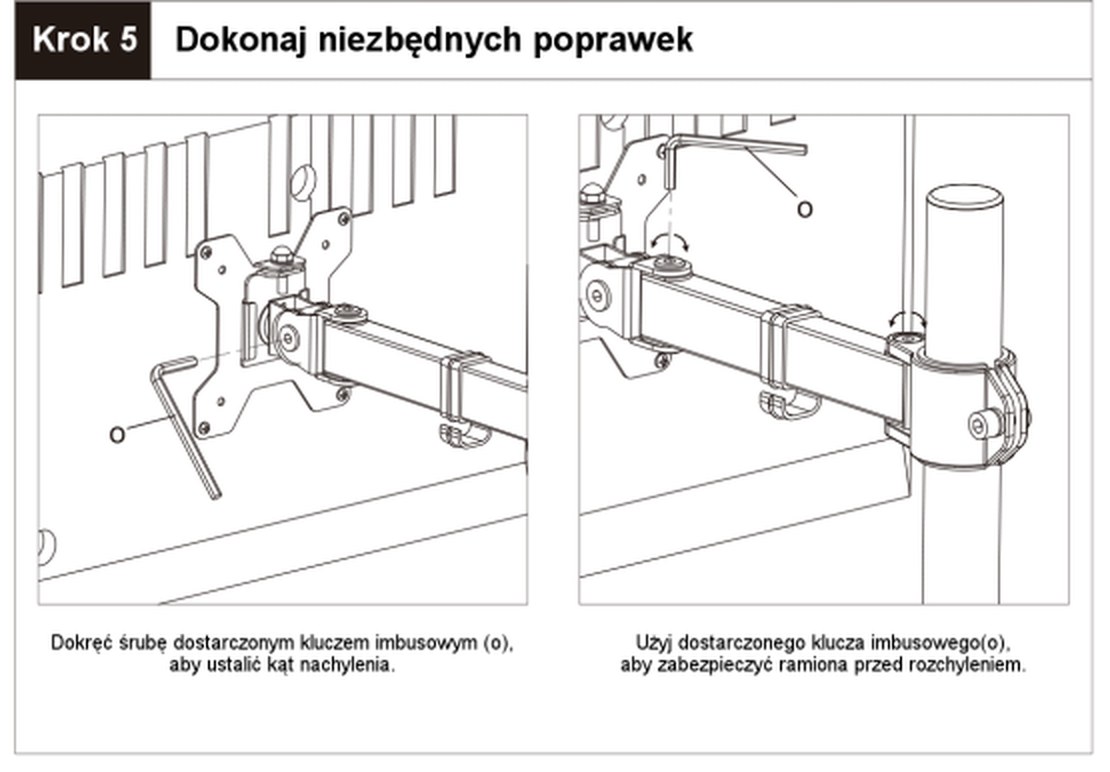

Krok 5: dokręcanie śruby pochylenia na głowicy i śrub w przegubach ramion kluczem imbusowym

Krok 6 — Ułożenie przewodów i schowanie kluczy​

Poprowadź przewody monitora i laptopa wzdłuż ramion i w dół rurki, wciskając je w uchwyty na kable (n2) i uchwyt (n1). Zostaw zapas na pełny obrót ramion — napięty przewód szarpie za gniazda przy każdym ruchu urządzenia. Uchwyt n1 ma też miejsce na klucze imbusowe — trzymaj je tam na późniejsze regulacje.

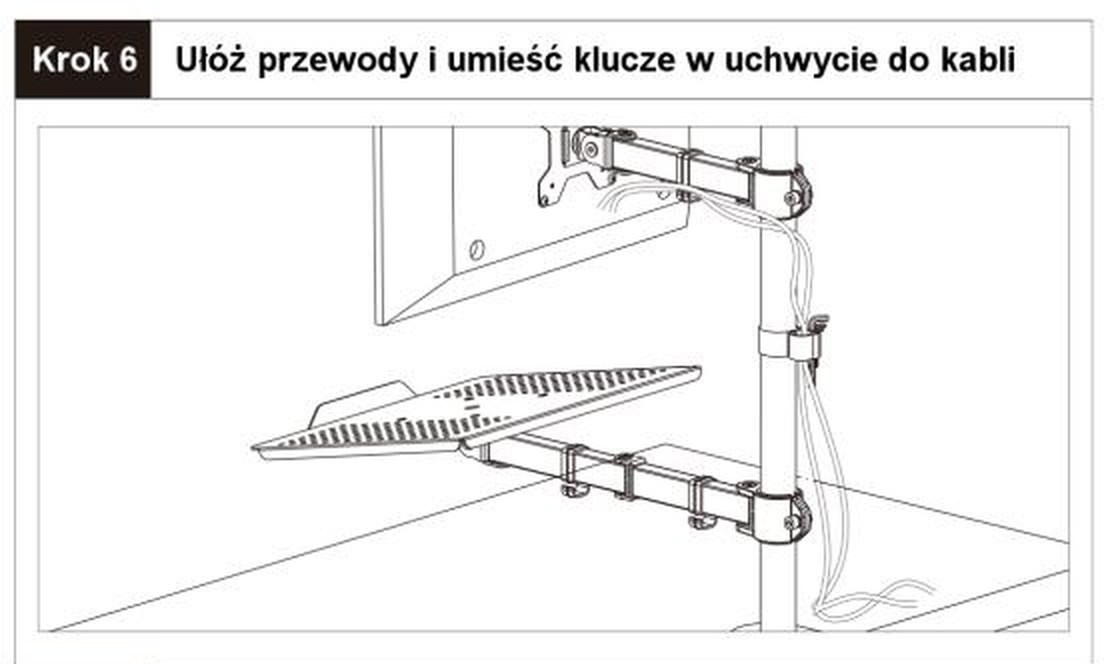

Krok 6: przewody ułożone wzdłuż ramion i w dół rurki, przytrzymane uchwytami na kable

Krok 7 — Uchwyt jest gotowy do pracy​

Rysunek podaje główne wymiary zmontowanego uchwytu: wysięg ramienia 413 mm, wysokość rurki 425 mm, rozstaw otworów VESA 75–100 mm i rozwarcie zacisku dla blatów o grubości do 100 mm.

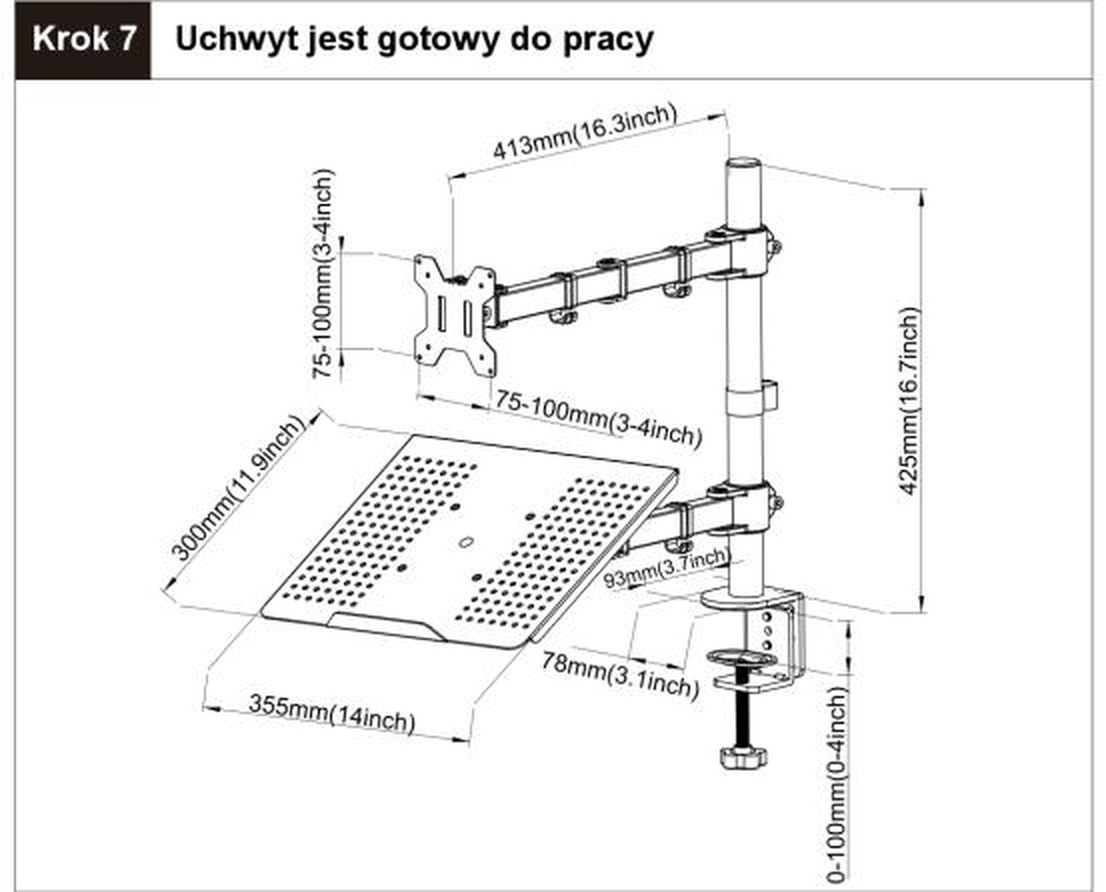

Krok 7: zmontowany uchwyt z wymiarami — wysięg ramienia 413 mm, rurka 425 mm, VESA 75–100 mm, taca na laptopa, zacisk na blat do 100 mm

Praca z uchwytem​

Wysokość ustawia się kluczem imbusowym, resztę — ręcznie:

  • Wysokość — poluzuj obejmę ramienia, przesuń ramię po rurce (100–400 mm) i dokręć ją ponownie
  • Obrót ramion — 360° wokół rurki, każde ramię niezależnie
  • Pochylenie monitora — od −90° do +90°
  • Obrót monitora — od −90° do +90°, dzięki czemu ekran można ustawić pionowo; najpierw upewnij się, że nakrętka (h) jest nakręcona
  • Obciążenie — łącznie do 10 kg dla monitora i laptopa

Najczęściej zadawane pytania​

Jakie rozmiary i standardy monitorów są obsługiwane?
SolidHand-LM01 obsługuje monitory o przekątnej od 13 do 27 cali w standardzie VESA 75 × 75 mm lub 100 × 100 mm.
Jakie jest maksymalne obciążenie?
Uchwyt bezpiecznie niesie do 10 kg — monitor i laptop łącznie. Przed zawieszeniem sprawdź wagę monitora w jego specyfikacji.
Jak zamontować uchwyt na biurku?
Można użyć zacisku krawędziowego z dokręcanym pokrętłem albo płytki podstawy w istniejącym otworze na przewody w dowolnym miejscu blatu. Oba sposoby opisuje krok 1.
Jaki zakres ruchu zapewniają ramiona?
Ramiona można ustawić na dowolnej wysokości od 100 do 400 mm na rurce i obracać o pełne 360° wokół niej. Głowica monitora pochyla się od −90° do +90° i obraca od −90° do +90°, więc ekran można ustawić w pionie.
Czy mogę korzystać z monitora i laptopa jednocześnie?
Tak. Uchwyt ma dwa ramiona obrotowe, każde z własną płytką VESA: na jednym wisi taca na laptopa, na drugim monitor, i z obu można korzystać naraz. Które ramię ma być wyżej, zależy od Ciebie.
Czy mogę zamontować monitor zakrzywiony?
Tak. W zestawie jest osiem dłuższych śrub M4 × 30 mm i osiem dystansów M4 właśnie do tego — odsuwają płytkę VESA od zakrzywionej obudowy, aby leżała płasko. Zobacz krok 3.
