Ramię biurkowe ze sprężyną gazową na jeden monitor SolidHand-SG01

GTIN: 5907614661908 · SKU: SolidHand-SG01

SolidHand-SG01 to ramię biurkowe na jeden monitor 13–27" o wadze od 2 do 8 kg. Sprężyna gazowa równoważy ciężar ekranu, więc przesuwa się go lekkim ruchem ręki i zostaje tam, gdzie go zostawisz. Podstawa obraca się o 360°, wysięg ramienia wynosi 160–410 mm, głowica pochyla się od −45° do +90° i obraca o ±90° do pionu. Przewody biegną wewnątrz ramienia pod osłonami. Podstawę mocuje się do biurka zaciskiem albo przez otwór w blacie.

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Liczba monitorów: 1
  • Przekątna monitora: 13–27"
  • Waga monitora: 2–8 kg
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Regulacja wysokości: wspomagana sprężyną gazową
  • Zakres obrotu ramienia: 360°
  • Zakres obrotu monitora: od −90° do +90°
  • Zakres pochylenia monitora: od −45° do +90°
  • Wysięg ramienia: 160–410 mm
  • Grubość blatu dla zacisku: 10–85 mm
  • Wymiary podstawy: 80 × 100 mm
  • Wymiary opakowania: 400 × 295 × 125 mm
  • Waga uchwytu: 1,4 kg
  • Waga z opakowaniem: 2,5 kg

Zawartość zestawu​

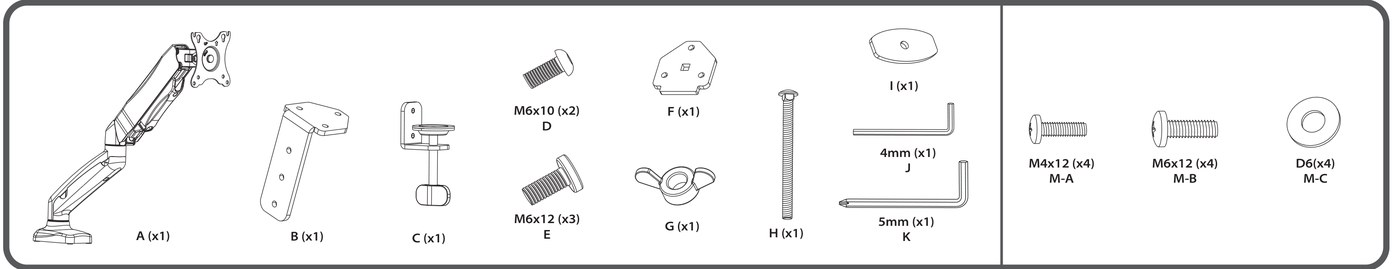

Zawartość zestawu SolidHand-SG01: ramię, wspornik zacisku, zacisk, śruby, płytki przelotowe, nakrętka motylkowa, długa śruba, dwa klucze imbusowe, śruby do monitora i podkładki
  • A — ramię z podstawą (× 1)
  • B — wspornik zacisku (× 1), C — zacisk z pokrętłem (× 1)
  • D — śruba M6 × 10 mm (× 2), E — śruba M6 × 12 mm (× 3)
  • F — płytka przelotowa górna (× 1), I — płytka przelotowa dolna (× 1)
  • H — długa śruba (× 1), G — nakrętka motylkowa (× 1)
  • J — klucz imbusowy 4 mm (× 1), K — klucz imbusowy 5 mm (× 1)
  • M-A — śruba do monitora M4 × 12 mm (× 4), M-B — śruba do monitora M6 × 12 mm (× 4), M-C — podkładka (× 4)

Zanim zaczniesz​

Montaż zajmuje około kwadransa. Przygotuj:

  • Przeczytaj całą instrukcję, zanim zaczniesz. Jeśli któraś wskazówka lub ostrzeżenie są niezrozumiałe, skontaktuj się z nami
  • Sprawdź, czy dostarczono wszystkie części z listy powyżej; jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami w celu wymiany, zanim zaczniesz montaż
  • Oba klucze imbusowe są w zestawie — inne narzędzia nie są potrzebne
  • Drugą osobę, która przytrzyma monitor podczas zawieszania na ramieniu
  • Monitor 13–27" z otworami VESA 75 × 75 lub 100 × 100, o wadze od 2 do 8 kg
uwaga

Używanie ramienia z monitorem cięższym niż dopuszczalna waga może spowodować niestabilność uchwytu i wypadek.

Zasady bezpieczeństwa​

  • Mocuj uchwyt dokładnie tak, jak opisano w instrukcji montażu. Nieprawidłowa instalacja może uszkodzić sprzęt lub spowodować poważne obrażenia ciała.
  • Używaj środków ochronnych i odpowiednich narzędzi. Produkt powinny instalować wyłącznie osoby posiadające odpowiednie kwalifikacje.
  • Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączną wagę sprzętu i wszystkich dołączonych elementów.
  • Używaj śrub montażowych z zestawu i nie dokręcaj ich z całą siłą.
  • Produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Używanie go na zewnątrz może go zniszczyć i spowodować obrażenia.

Konserwacja​

W regularnych odstępach czasu — przynajmniej co trzy miesiące — sprawdzaj, czy ramię jest poprawnie zamocowane i bezpieczne w użytkowaniu.

Montaż​

Krok 1 — Zamocowanie podstawy do biurka​

Podstawę można zamocować do biurka na dwa sposoby: zaciskiem na krawędzi blatu (sposób A) albo przez otwór w blacie za pomocą płytek przelotowych (sposób B).

Sposób A — zacisk do biurka

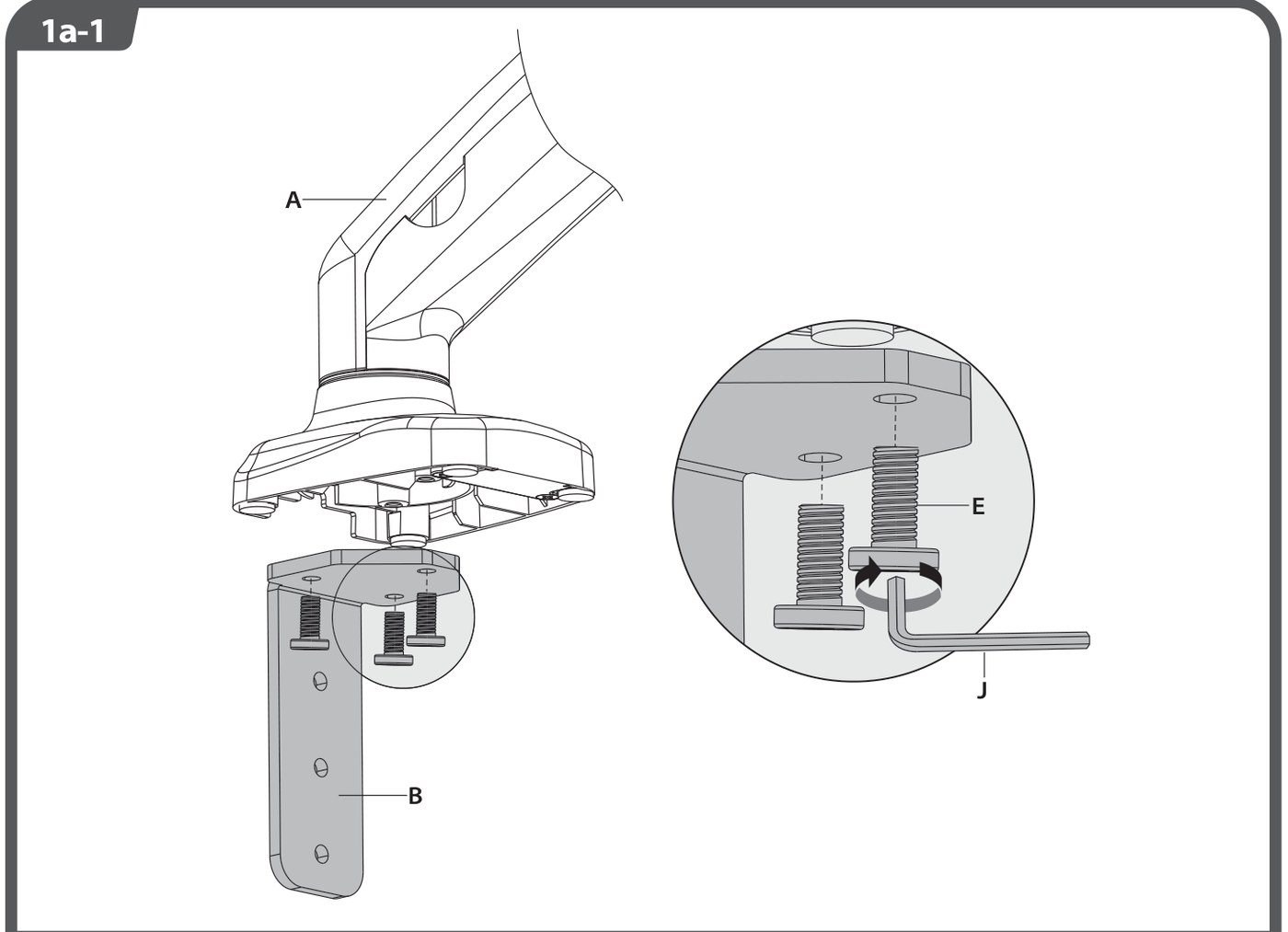

  1. Przykręć wspornik zacisku (B) do spodu podstawy ramienia (A) trzema śrubami M6 × 12 mm (E) i dokręć je kluczem imbusowym 4 mm (J) (rys. 1a-1).
Krok 1a-1: wspornik zacisku przykręcony pod podstawą ramienia trzema śrubami M6 × 12 kluczem imbusowym 4 mm

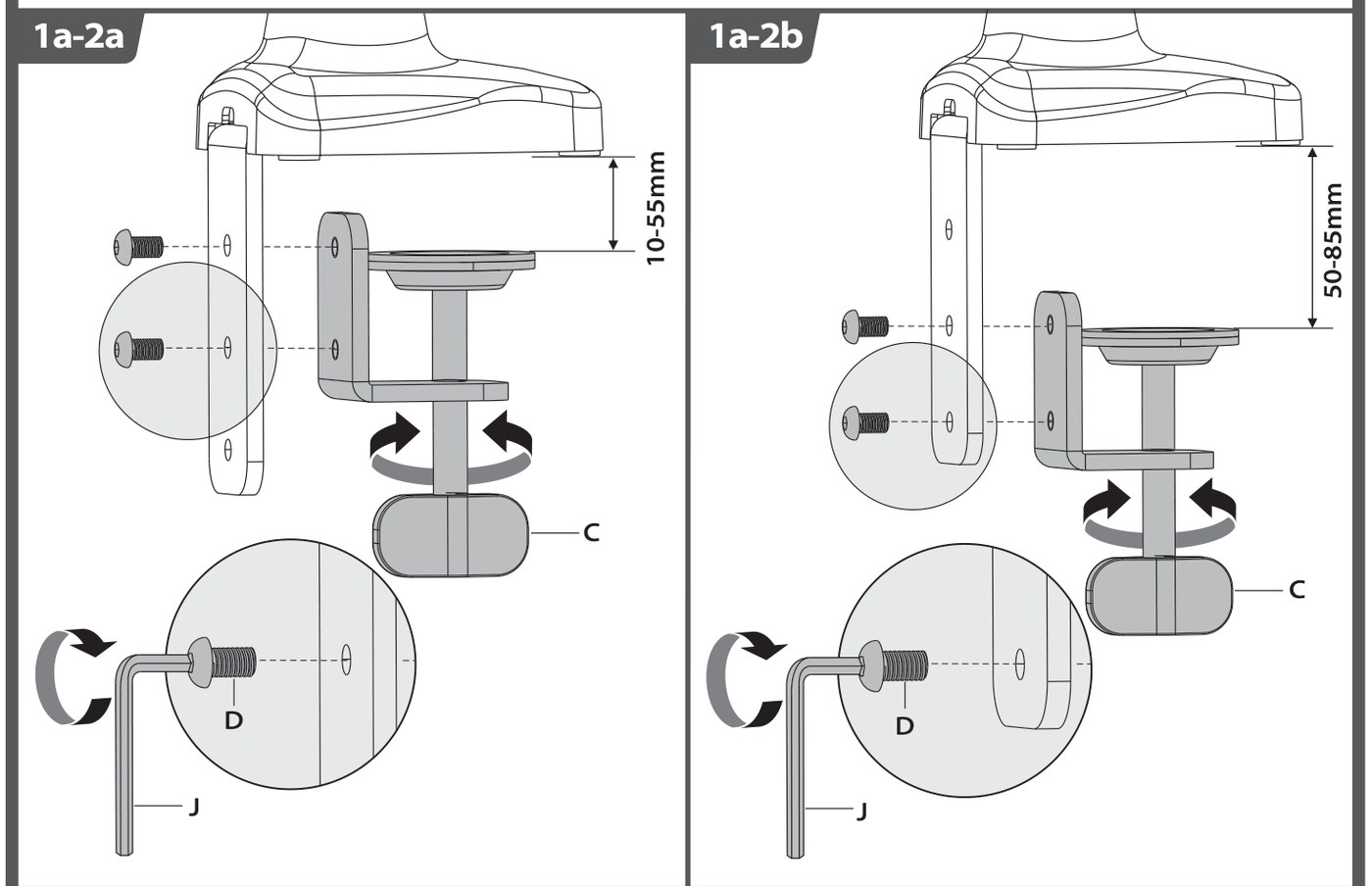

  1. Przykręć zacisk (C) do wspornika (B) dwiema śrubami M6 × 10 mm (D) kluczem imbusowym 4 mm (J). Wybierz parę otworów według grubości blatu: górne otwory dla blatu 10–55 mm (rys. 1a-2a), dolne dla 50–85 mm (rys. 1a-2b).
Krok 1a-2: zacisk przykręcony do wspornika w górnych otworach dla blatu 10–55 mm albo w dolnych dla 50–85 mm

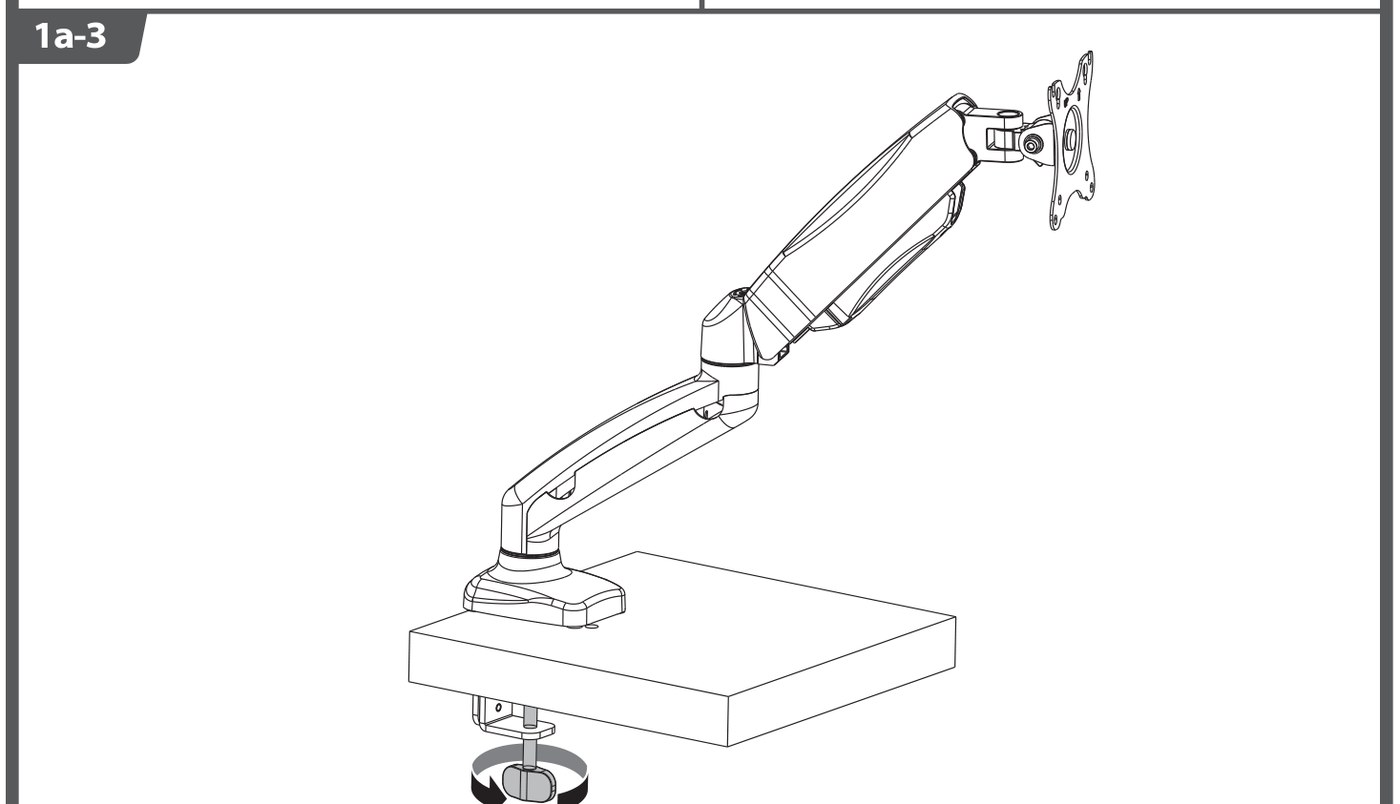

  1. Zahacz zacisk o krawędź biurka i dokręcaj pokrętło od spodu, aż podstawa będzie stała sztywno (rys. 1a-3).
Krok 1a-3: ramię zaciśnięte na krawędzi biurka z dokręconym od spodu pokrętłem

Sposób B — przez otwór w blacie

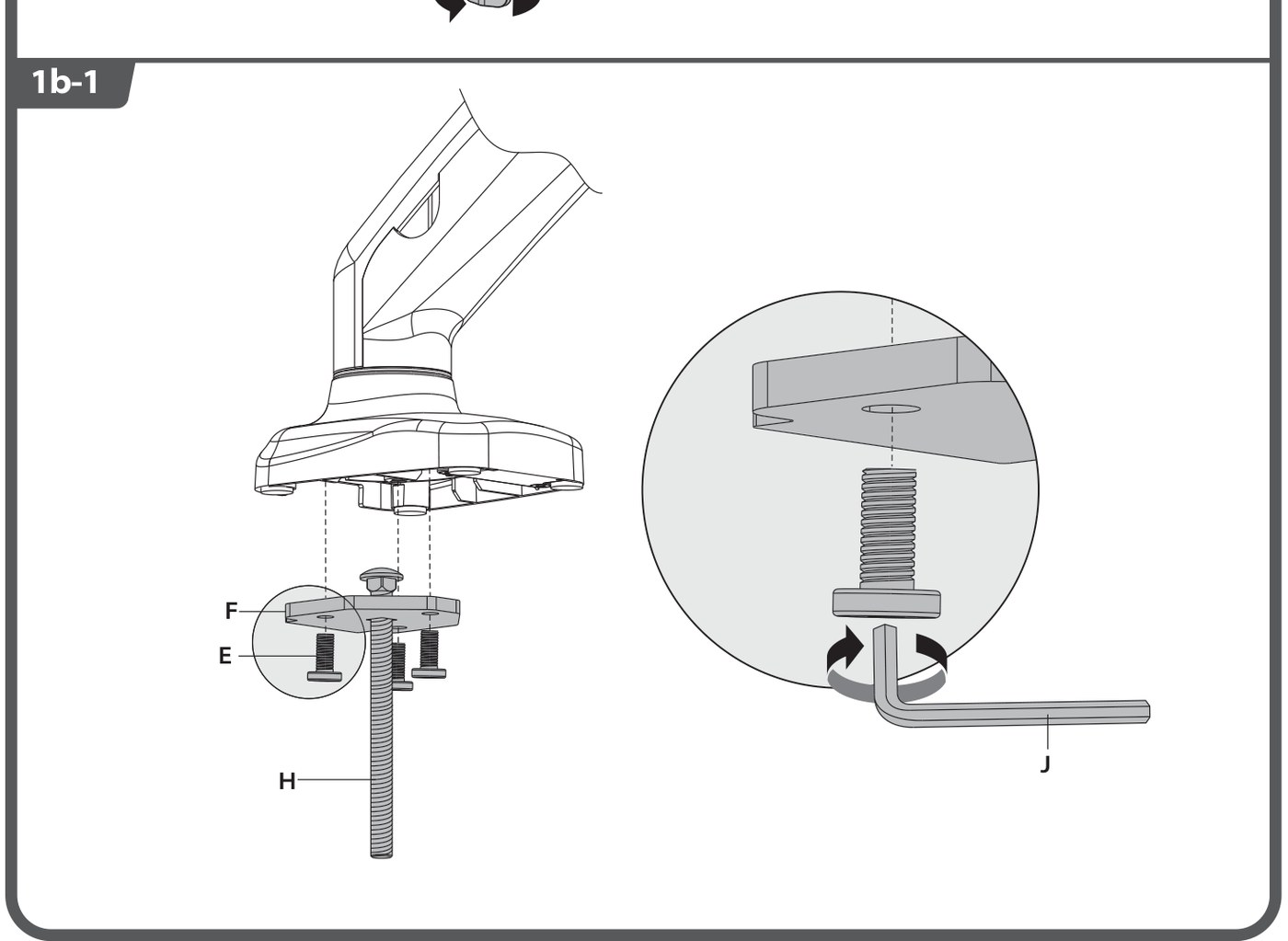

  1. Podłóż górną płytkę przelotową (F) pod podstawę ramienia (A) i przykręć ją trzema śrubami M6 × 12 mm (E), dokręcając kluczem imbusowym 4 mm (J). Wkręć długą śrubę (H) w środek płytki tak, aby była skierowana w dół (rys. 1b-1).
Krok 1b-1: górna płytka przelotowa przykręcona pod podstawą i wkręcona w nią długa śruba

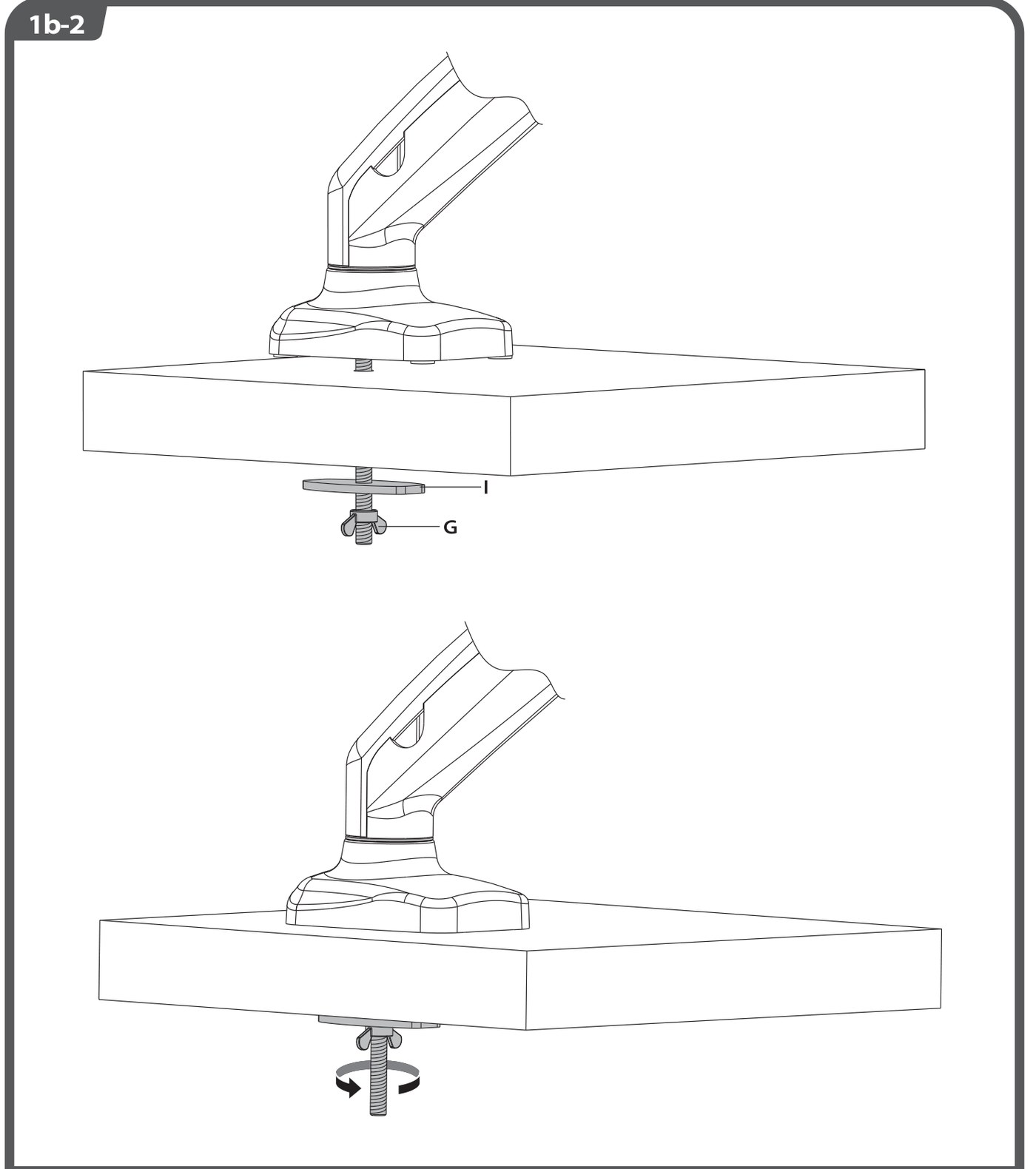

  1. Postaw podstawę na biurku tak, aby długa śruba przeszła przez otwór w blacie. Od spodu nasuń na śrubę dolną płytkę (I) i dokręcaj nakrętkę motylkową (G), aż podstawa będzie stała sztywno (rys. 1b-2).
Krok 1b-2: długa śruba przełożona przez blat, od spodu dolna płytka i dokręcona nakrętka motylkowa

Krok 2 — Montaż płytki VESA do monitora​

Przykręć płytkę VESA z głowicy ramienia do tyłu monitora kluczem imbusowym 5 mm (K). Dobierz śruby do gwintów w monitorze: M4 × 12 mm (M-A) albo M6 × 12 mm (M-B).

  • Jeśli otwory VESA są zagłębione, włóż podkładki (M-C) między płytkę a monitor jako dystanse, aby płytka nie opierała się o obudowę.
  • Jeśli tył monitora jest płaski, podłóż podkładki pod łby śrub.
  • Śruby muszą wejść w gwinty monitora na całą głębokość, ale nie mogą się w nich zaprzeć — za długa śruba może uszkodzić monitor, za krótka go nie utrzyma.
uwaga

Poproś drugą osobę, aby trzymała monitor podczas przykręcania płytki i zawieszania go na ramieniu.

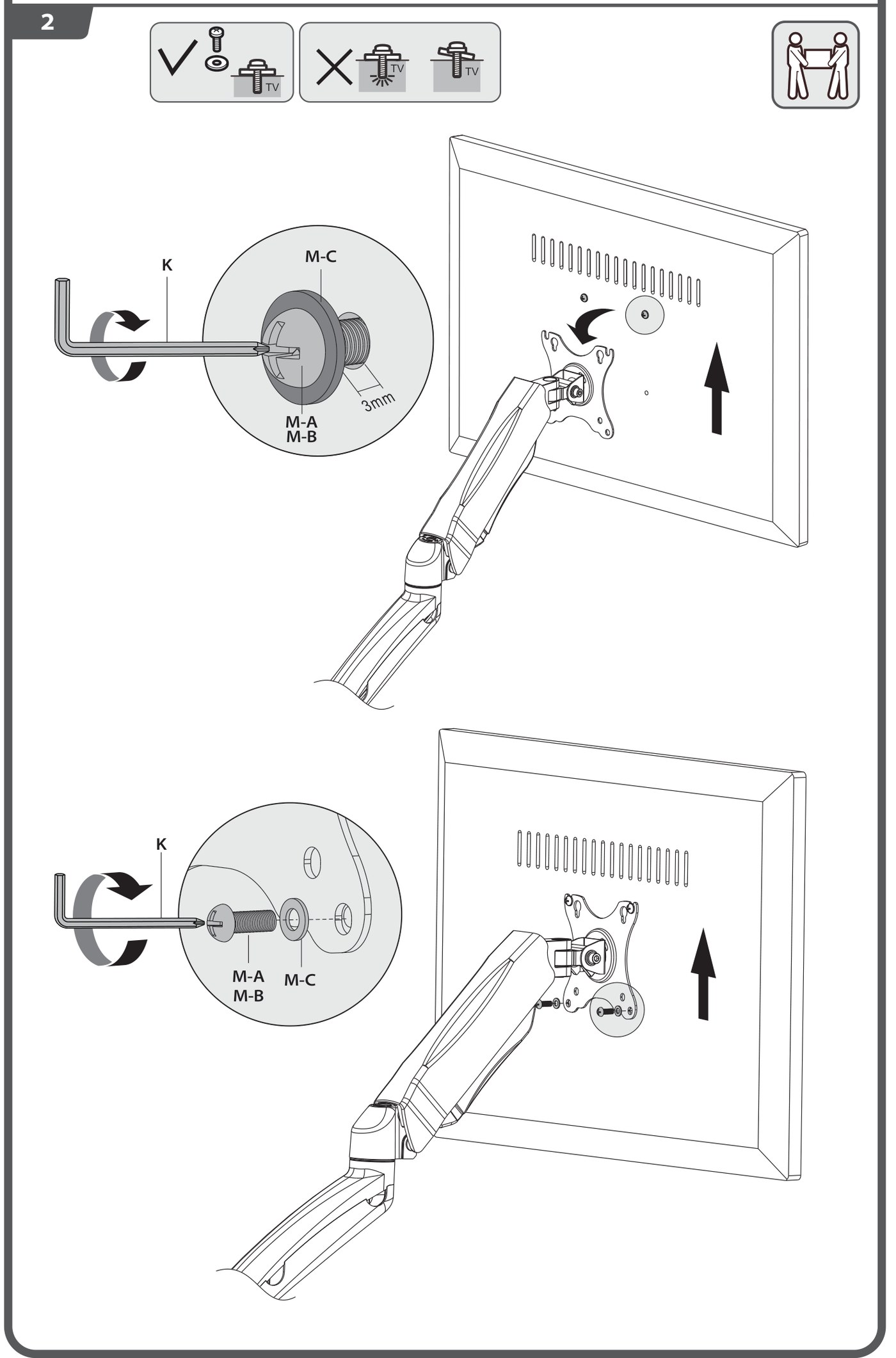

Krok 2: płytka VESA przykręcona do monitora kluczem imbusowym, z podkładkami jako dystansami przy zagłębionym tyle albo pod łbami śrub przy płaskim

Krok 3 — Zawieszenie monitora i ustawienie naciągu​

  1. Gdy druga osoba trzyma monitor, wsuń jego płytkę VESA od góry na głowicę ramienia, jak pokazano, i zablokuj ją, dokręcając śrubę na głowicy kluczem imbusowym 5 mm (K).
  2. Tym samym kluczem ustaw opór głowicy: kręć śrubą na przegubie pochylenia zgodnie z ruchem wskazówek zegara, aż ekran będzie trzymał ustawiony kąt.
  3. Dopasuj sprężynę gazową do wagi monitora: jeśli ramię opada pod ekranem, kręć śrubą naciągu w prawo (+) kluczem imbusowym (K) małymi krokami; jeśli ramię samo unosi się do góry, cofnij ją odrobinę. Ekran ma zostawać tam, gdzie go zostawisz, i przesuwać się lekkim ruchem ręki.

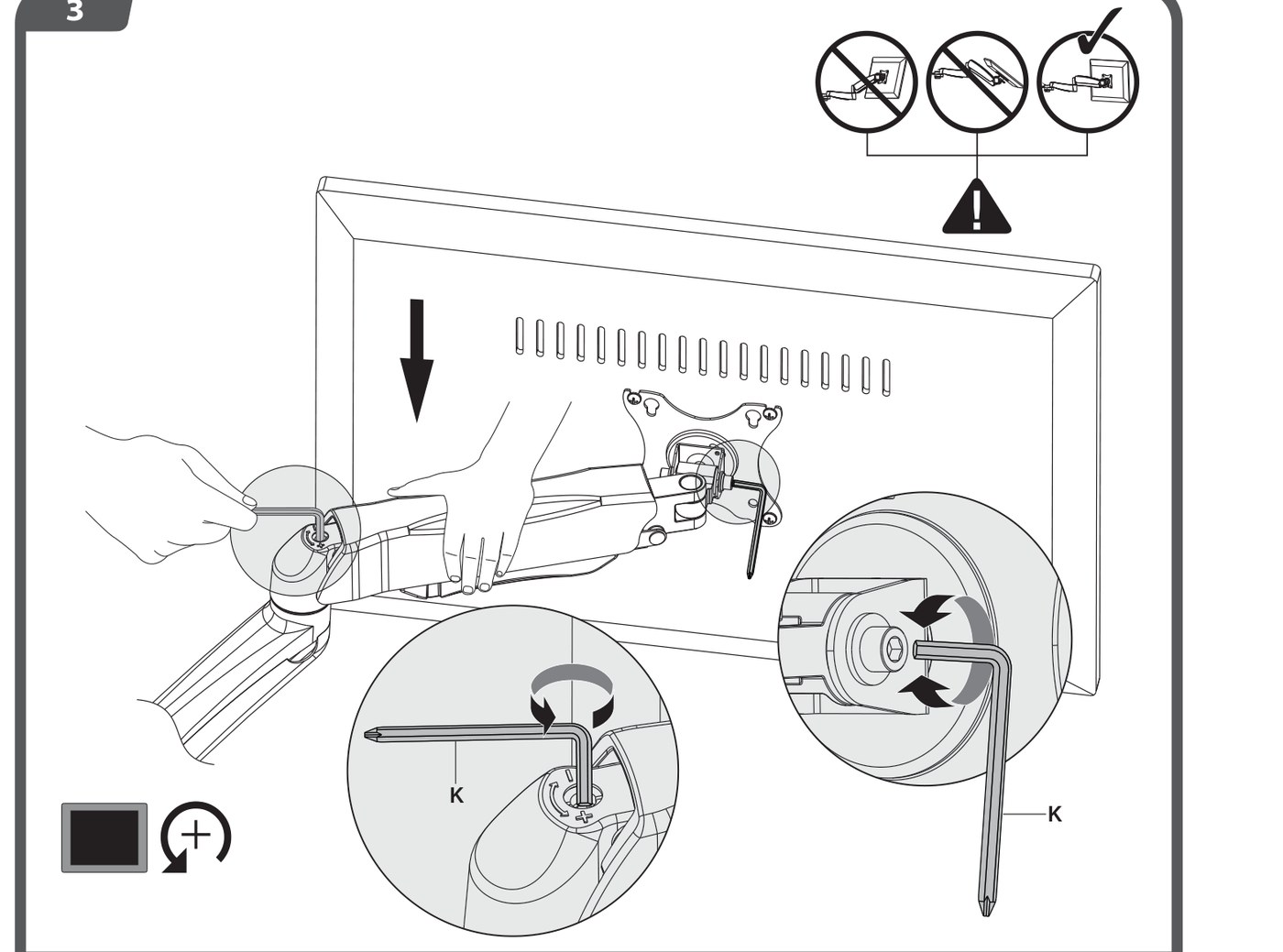

Krok 3: monitor wsunięty na głowicę ramienia, dokręcona śruba blokująca i śruba naciągu kręcona w prawo kluczem imbusowym 5 mm

Krok 4 — Otwarcie osłon na przewody​

Przewody biegną wewnątrz ramienia. Na każdym segmencie ramienia poluzuj śrubę osłony kluczem imbusowym 5 mm (K) (1) i odchyl osłonę (2).

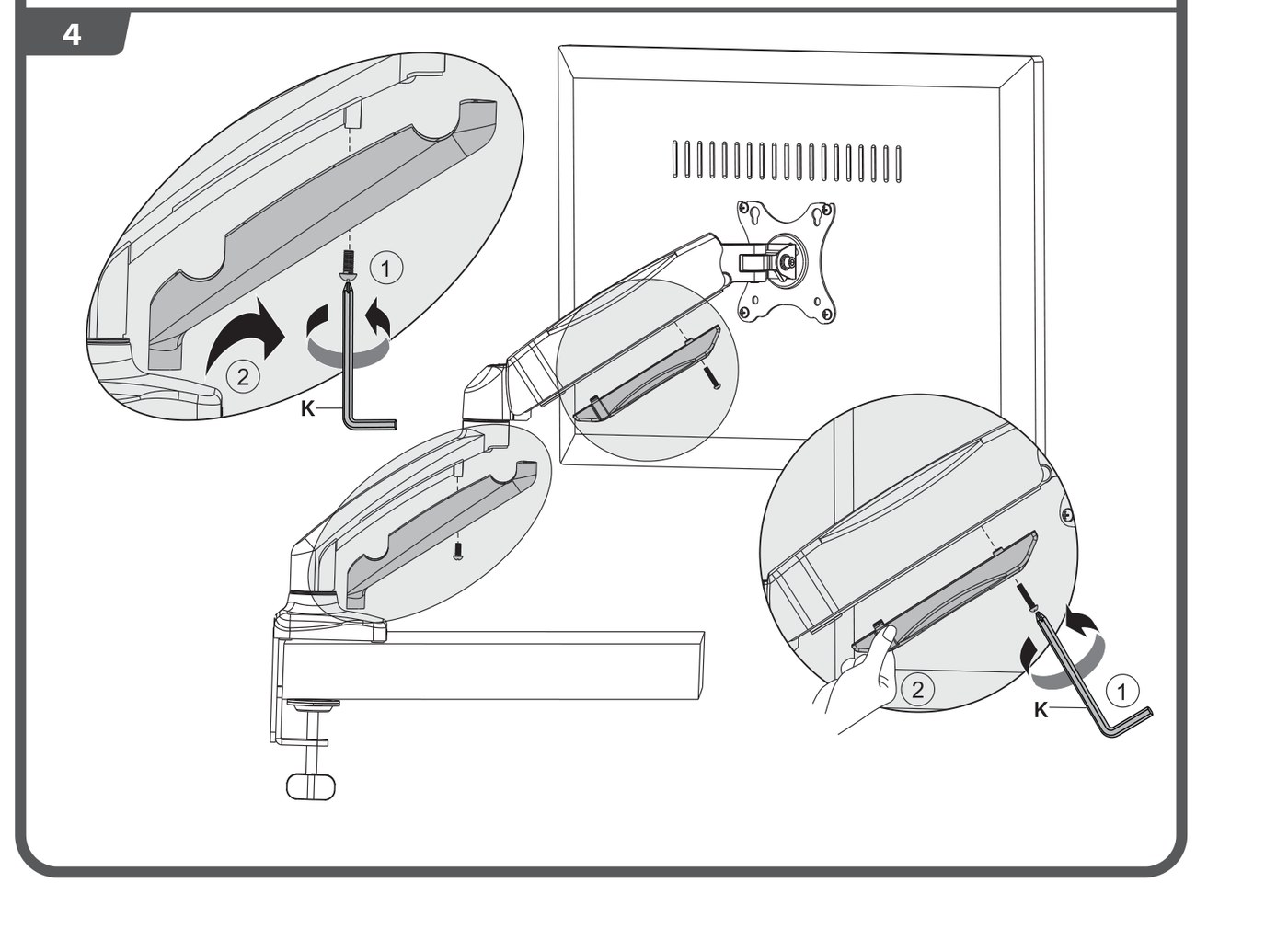

Krok 4: śruby osłon poluzowane kluczem imbusowym i odchylone osłony na obu segmentach ramienia

Krok 5 — Ułożenie przewodu i zamknięcie osłon​

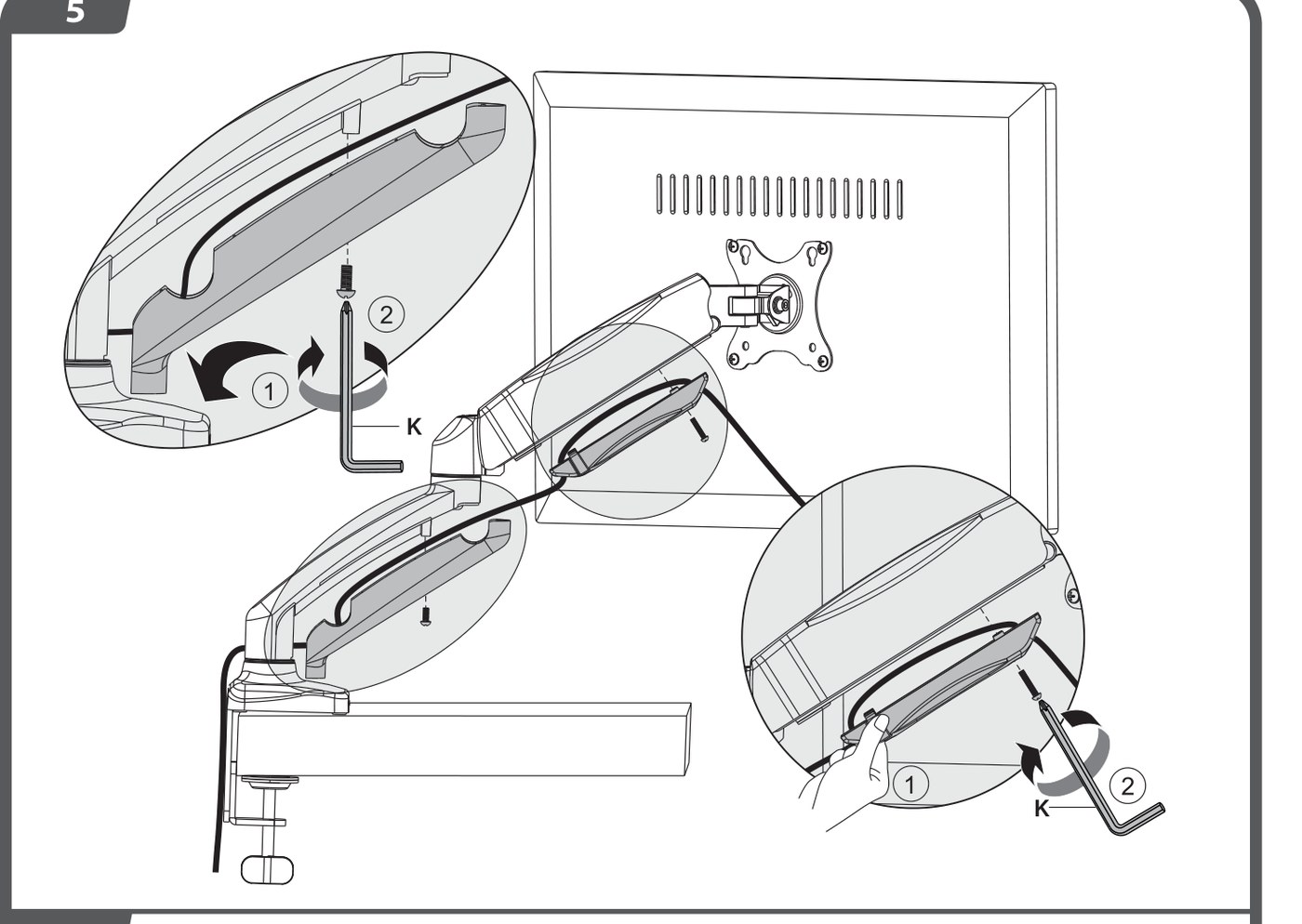

Ułóż przewód monitora w kanale wzdłuż obu segmentów ramienia, zamknij osłony (1) i dokręć ich śruby (2). Zostaw zapas przewodu przy przegubach na pełny ruch ramienia — napięty przewód szarpie za gniazda przy każdym ruchu ekranu.

Krok 5: przewód ułożony w kanale ramienia, osłony zamknięte i przykręcone

Krok 6 — Ramię jest gotowe do pracy​

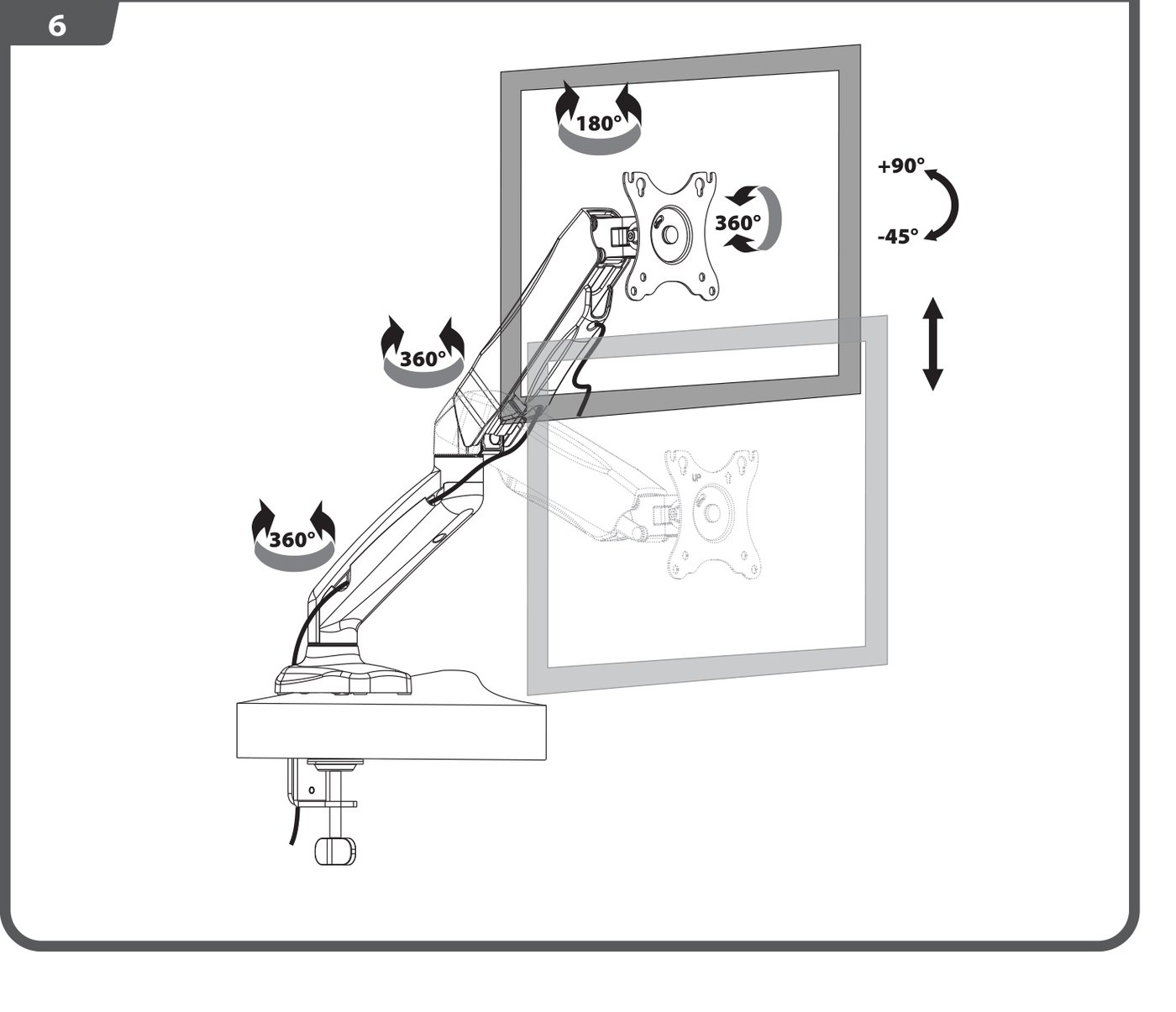

Rysunek pokazuje zakresy ruchu: podstawa i przeguby ramienia obracają się o 360°, głowica obraca się o 360° wokół osi, ekran obraca się o 180° z poziomu do pionu i z powrotem, pochyla się od −45° do +90°, a sprężyna gazowa pozwala podnosić go i opuszczać ręką.

Krok 6: zakresy ruchu ramienia — 360° w podstawie i przegubach, obrót 180°, pochylenie od −45° do +90°, wysokość ręcznie

Praca z ramieniem​

Po ustawieniu naciągu wszystko reguluje się ręcznie:

  • Wysokość i wysięg — chwyć ekran i przesuń; sprężyna gazowa trzyma go w miejscu (wysięg 160–410 mm)
  • Obrót — 360° w podstawie i w przegubach ramienia
  • Pochylenie — od −45° do +90°
  • Obrót ekranu — ±90°, dzięki czemu można ustawić go pionowo
  • Obciążenie — jeden monitor 2–8 kg; po zmianie monitora ustaw naciąg ponownie

Najczęściej zadawane pytania​

Jakie rozmiary i wagi monitorów obsługuje SolidHand-SG01?
SG01 jest przeznaczony do monitorów o przekątnej od 13 do 27 cali i wadze 2–8 kg. Monitor musi mieć z tyłu otwory montażowe VESA 75 × 75 lub 100 × 100.
Czy muszę wiercić otwory w biurku, żeby zainstalować SG01?
Niekoniecznie. Zacisk mocuje się bezpośrednio do krawędzi biurka bez wiercenia i nie zostawia trwałych śladów. Montaż przez wywiercony otwór z płytkami przelotowymi też jest możliwy, gdy zależy Ci na trwalszej instalacji. Oba sposoby opisuje krok 1.
Jak działa regulacja na sprężynie gazowej?
Sprężyna gazowa równoważy ciężar monitora, więc ekran zostaje na dowolnej wysokości bez blokad i ręcznego dokręcania — wystarczy go podnieść lub opuścić, a zostaje dokładnie tam, gdzie go umieścisz. Naciąg trzeba raz dopasować do wagi monitora śrubą naciągu (krok 3).
Czy można obrócić monitor do pionu (pivot)?
Tak. SG01 obsługuje obrót o 90°, więc możesz przełączać się między orientacją poziomą i pionową według potrzeb. Tryb pionowy przydaje się przy edycji dokumentów, przeglądaniu długich stron i programowaniu.
Jak gruby może być blat?
Zacisk obejmuje blaty od 10 do 85 mm — przykręć go do górnych otworów wspornika dla blatu 10–55 mm albo do dolnych dla 50–85 mm. Montaż przez otwór ogranicza tylko długość śruby.
Ramię samo opada albo się unosi — co zrobić?
Sprężyna gazowa nie jest dopasowana do wagi monitora. Przekręć śrubę naciągu na ramieniu kluczem imbusowym 5 mm: w prawo (+), jeśli ramię opada, odrobinę z powrotem, jeśli się unosi. Reguluj małymi krokami i po każdym sprawdź.
