Ramię biurkowe ze sprężyną gazową na dwa monitory SolidHand-SG02

GTIN: 5907614661915 · SKU: SolidHand-SG02

SolidHand-SG02 to ramię biurkowe na dwa monitory 13–27", każdy o wadze od 2 do 6 kg. Każde z dwóch ramion ma własną sprężynę gazową, która równoważy ciężar swojego ekranu, więc przesuwa się go lekkim ruchem ręki i zostaje tam, gdzie go zostawisz. Podstawa obraca się o 360°, wysięg każdego ramienia wynosi 160–410 mm, głowice pochylają się od −45° do +90° i obracają o ±90° do pionu. Przewody biegną wewnątrz ramion pod osłonami. Podstawę mocuje się do biurka zaciskiem albo przez otwór w blacie.

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Liczba monitorów: 2
  • Przekątna monitora: 13–27"
  • Waga monitora: 2–6 kg
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Regulacja wysokości: wspomagana sprężyną gazową
  • Zakres obrotu ramienia: 360°
  • Zakres obrotu monitora: od −90° do +90°
  • Zakres pochylenia monitora: od −45° do +90°
  • Wysięg ramienia: 160–410 mm
  • Grubość blatu dla zacisku: 10–83 mm
  • Wymiary opakowania: 400 × 295 × 125 mm
  • Waga uchwytu: 2,7 kg
  • Waga z opakowaniem: 3,5 kg

Zawartość zestawu​

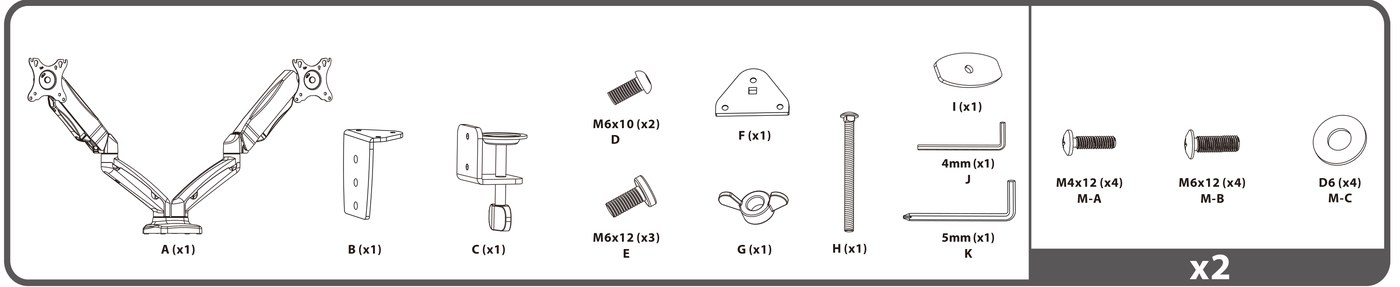

Zawartość zestawu SolidHand-SG02: podwójne ramię, wspornik zacisku, zacisk, śruby, płytki przelotowe, nakrętka motylkowa, długa śruba, dwa klucze imbusowe, dwa komplety śrub do monitora i podkładek
  • A — podwójne ramię z podstawą (× 1)
  • B — wspornik zacisku (× 1), C — zacisk z pokrętłem (× 1)
  • D — śruba M6 × 10 mm (× 2), E — śruba M6 × 12 mm (× 3)
  • F — płytka przelotowa górna (× 1), I — płytka przelotowa dolna (× 1)
  • H — długa śruba (× 1), G — nakrętka motylkowa (× 1)
  • J — klucz imbusowy 4 mm (× 1), K — klucz imbusowy 5 mm (× 1)
  • M-A — śruba do monitora M4 × 12 mm (× 8), M-B — śruba do monitora M6 × 12 mm (× 8), M-C — podkładka (× 8) — po cztery na każdy monitor

Zanim zaczniesz​

Montaż zajmuje około kwadransa. Przygotuj:

  • Przeczytaj całą instrukcję, zanim zaczniesz. Jeśli któraś wskazówka lub ostrzeżenie są niezrozumiałe, skontaktuj się z nami
  • Sprawdź, czy dostarczono wszystkie części z listy powyżej; jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami w celu wymiany, zanim zaczniesz montaż
  • Oba klucze imbusowe są w zestawie — inne narzędzia nie są potrzebne
  • Drugą osobę, która przytrzyma każdy monitor podczas zawieszania na ramieniu
  • Dwa monitory 13–27" z otworami VESA 75 × 75 lub 100 × 100, każdy o wadze od 2 do 6 kg
uwaga

Używanie ramienia z monitorem cięższym niż dopuszczalna waga może spowodować niestabilność uchwytu i wypadek.

Zasady bezpieczeństwa​

  • Mocuj uchwyt dokładnie tak, jak opisano w instrukcji montażu. Nieprawidłowa instalacja może uszkodzić sprzęt lub spowodować poważne obrażenia ciała.
  • Używaj środków ochronnych i odpowiednich narzędzi. Produkt powinny instalować wyłącznie osoby posiadające odpowiednie kwalifikacje.
  • Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączną wagę sprzętu i wszystkich dołączonych elementów.
  • Używaj śrub montażowych z zestawu i nie dokręcaj ich z całą siłą.
  • Produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Używanie go na zewnątrz może go zniszczyć i spowodować obrażenia.

Konserwacja​

W regularnych odstępach czasu — przynajmniej co trzy miesiące — sprawdzaj, czy ramię jest poprawnie zamocowane i bezpieczne w użytkowaniu.

Montaż​

Krok 1 — Zamocowanie podstawy do biurka​

Podstawę można zamocować do biurka na dwa sposoby: zaciskiem na krawędzi blatu (sposób A) albo przez otwór w blacie za pomocą płytek przelotowych (sposób B).

Sposób A — zacisk do biurka

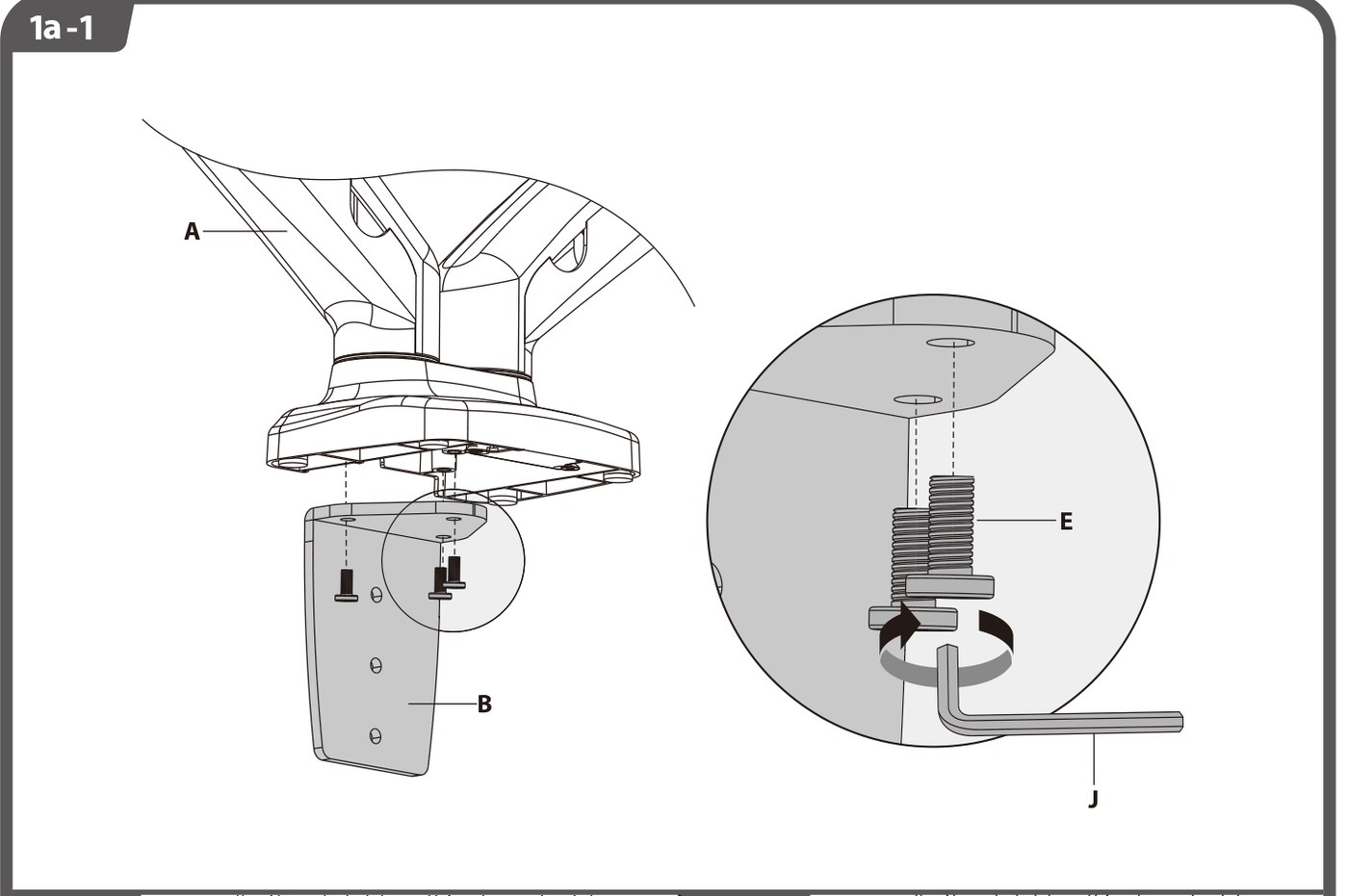

  1. Przykręć wspornik zacisku (B) do spodu podstawy ramienia (A) trzema śrubami M6 × 12 mm (E) i dokręć je kluczem imbusowym 4 mm (J) (rys. 1a-1).
Krok 1a-1: wspornik zacisku przykręcony pod podstawą ramienia trzema śrubami M6 × 12 kluczem imbusowym 4 mm

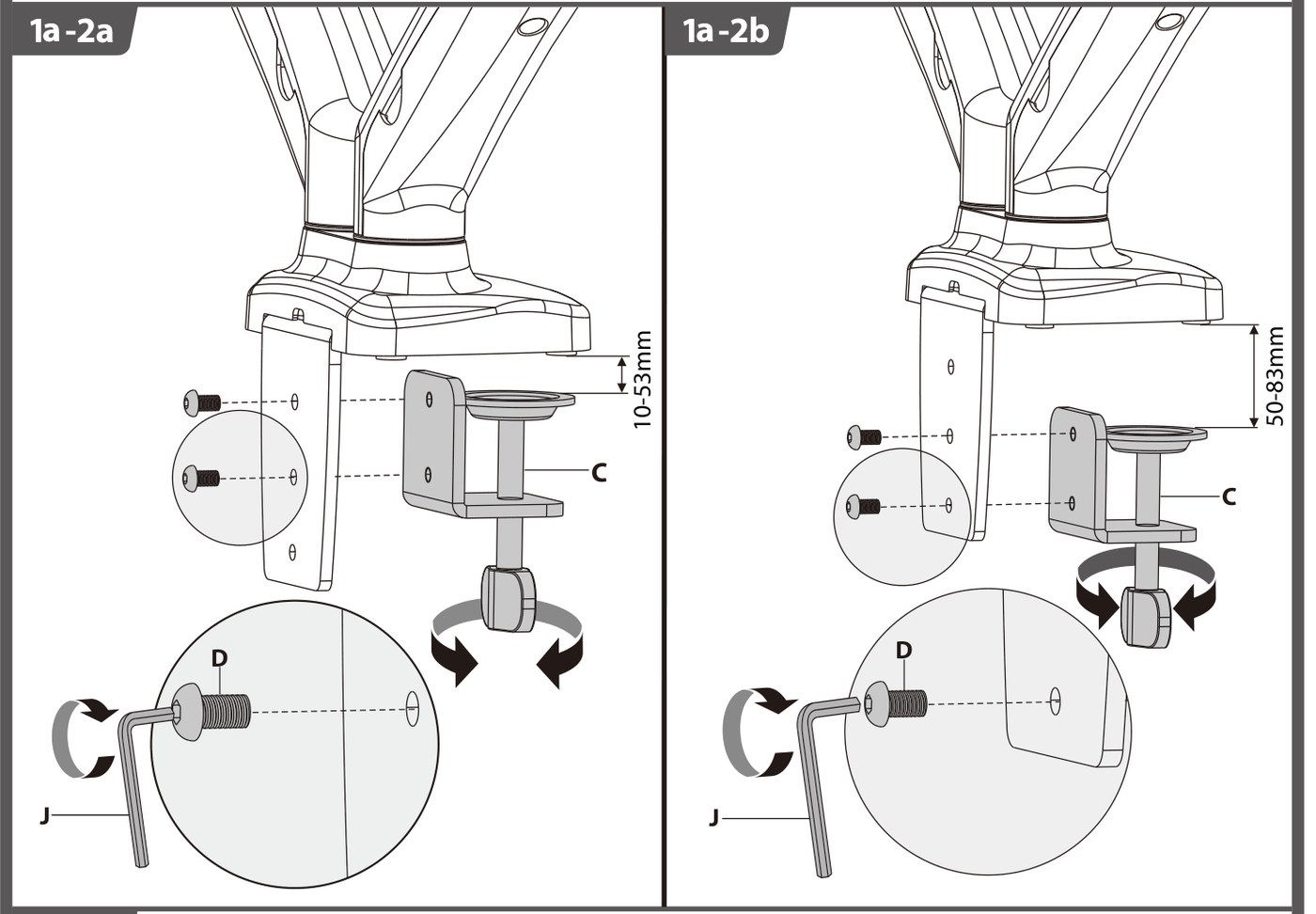

  1. Przykręć zacisk (C) do wspornika (B) dwiema śrubami M6 × 10 mm (D) kluczem imbusowym 4 mm (J). Wybierz parę otworów według grubości blatu: górne otwory dla blatu 10–53 mm (rys. 1a-2a), dolne dla 50–83 mm (rys. 1a-2b).
Krok 1a-2: zacisk przykręcony do wspornika w górnych otworach dla blatu 10–53 mm albo w dolnych dla 50–83 mm
  1. Zahacz zacisk o krawędź biurka i dokręcaj pokrętło od spodu, aż podstawa będzie stała sztywno (rys. 1a-3).

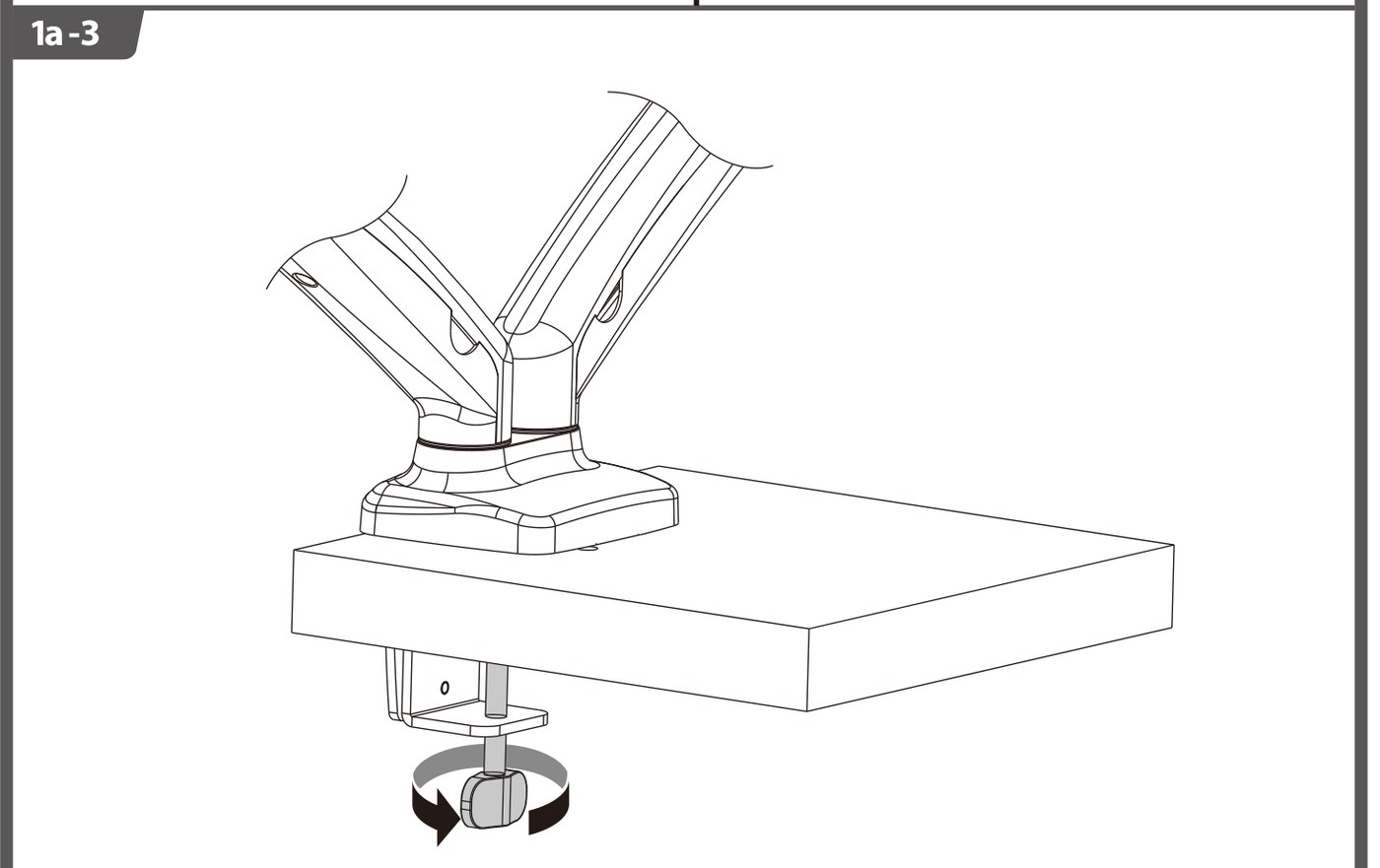

Krok 1a-3: ramię zaciśnięte na krawędzi biurka z dokręconym od spodu pokrętłem

Sposób B — przez otwór w blacie

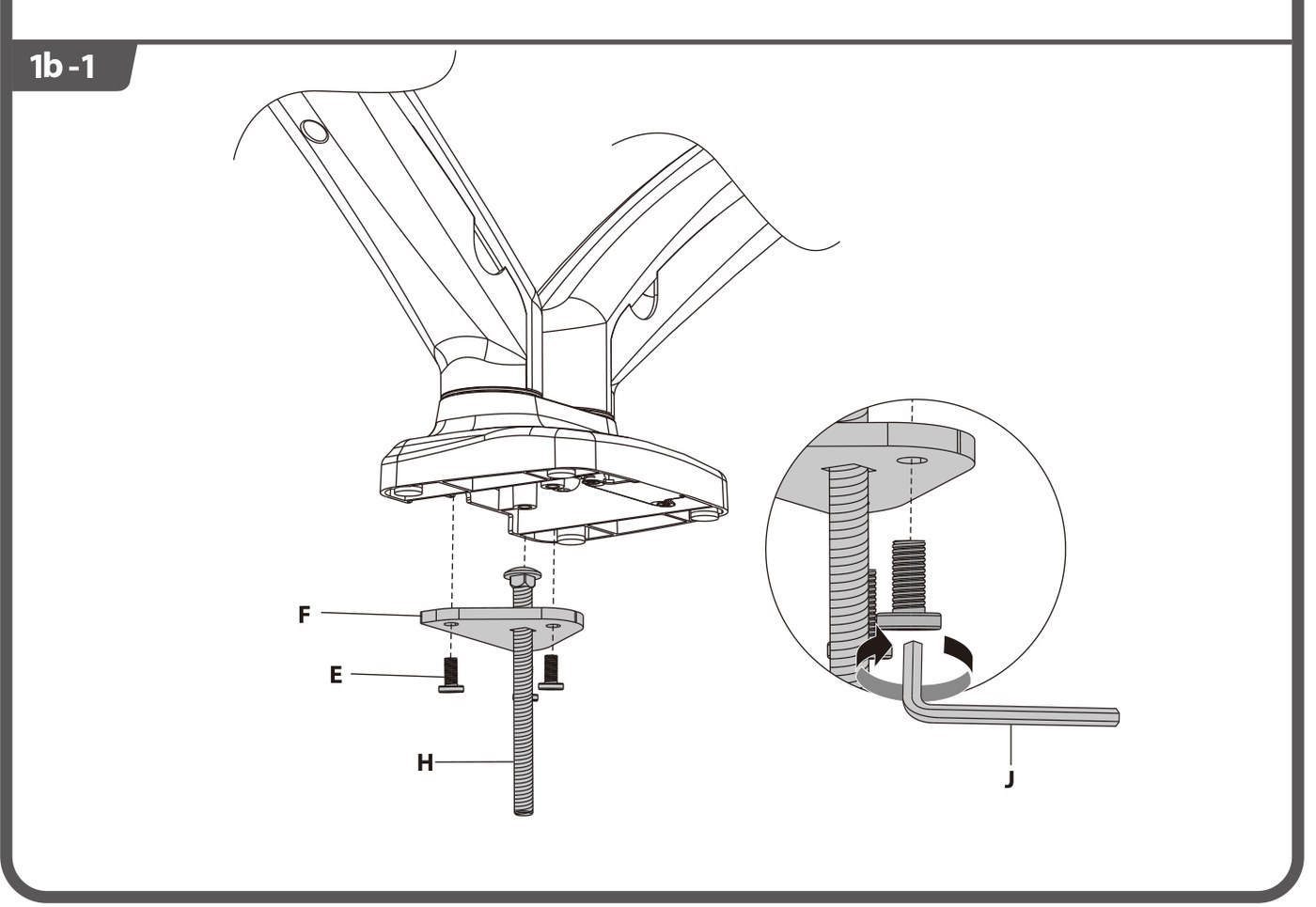

  1. Podłóż górną płytkę przelotową (F) pod podstawę ramienia (A) i przykręć ją trzema śrubami M6 × 12 mm (E), dokręcając kluczem imbusowym 4 mm (J). Wkręć długą śrubę (H) w środek płytki tak, aby była skierowana w dół (rys. 1b-1).
Krok 1b-1: górna płytka przelotowa przykręcona pod podstawą i wkręcona w nią długa śruba

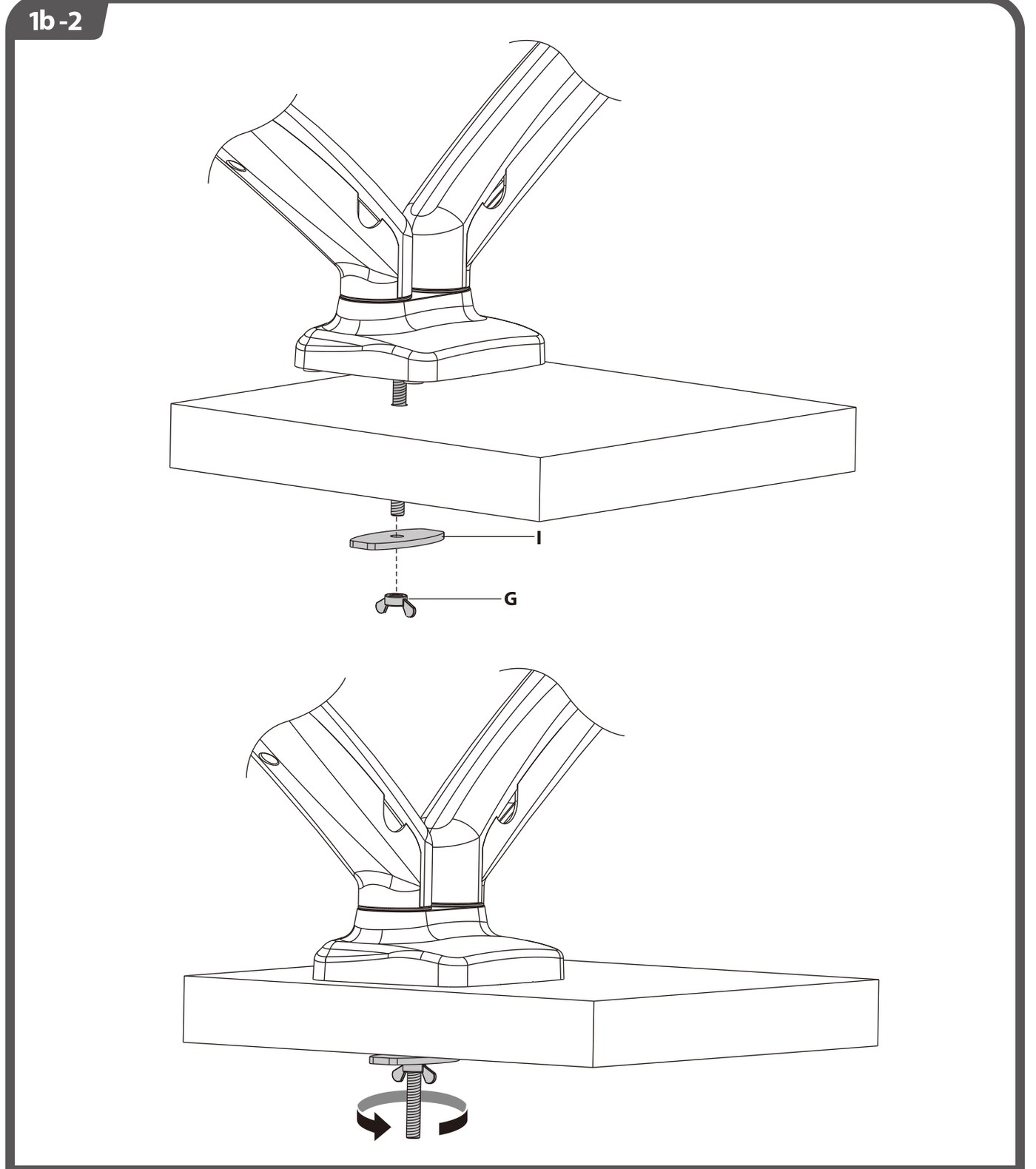

  1. Postaw podstawę na biurku tak, aby długa śruba przeszła przez otwór w blacie. Od spodu nasuń na śrubę dolną płytkę (I) i dokręcaj nakrętkę motylkową (G), aż podstawa będzie stała sztywno (rys. 1b-2).
Krok 1b-2: długa śruba przełożona przez blat, od spodu dolna płytka i dokręcona nakrętka motylkowa

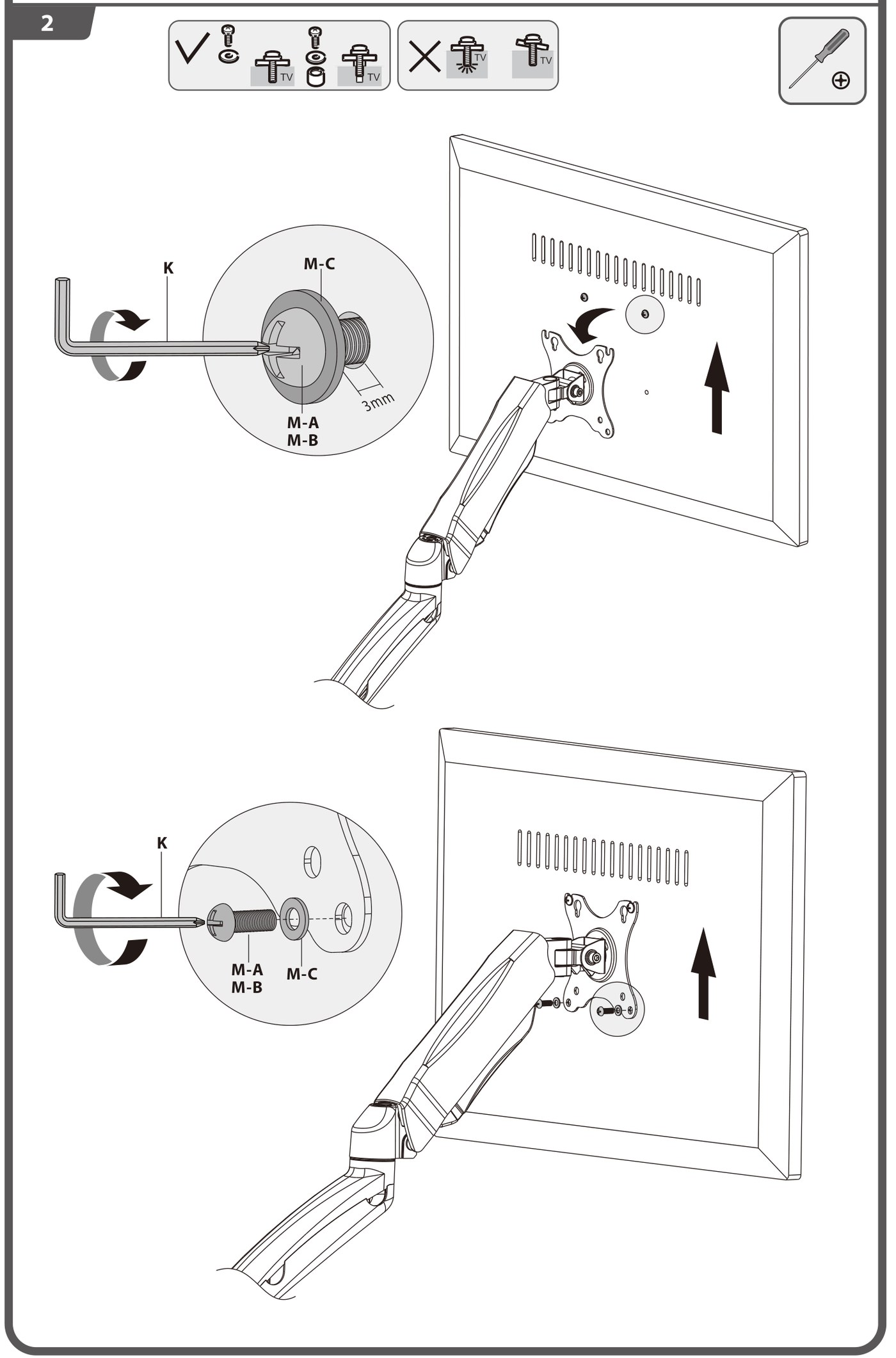

Krok 2 — Montaż płytki VESA do monitora​

Przykręć płytkę VESA z głowicy ramienia do tyłu monitora kluczem imbusowym 5 mm (K). Dobierz śruby do gwintów w monitorze: M4 × 12 mm (M-A) albo M6 × 12 mm (M-B).

  • Jeśli otwory VESA są zagłębione, włóż podkładki (M-C) między płytkę a monitor jako dystanse, aby płytka nie opierała się o obudowę.
  • Jeśli tył monitora jest płaski, podłóż podkładki pod łby śrub.
  • Śruby muszą wejść w gwinty monitora na całą głębokość, ale nie mogą się w nich zaprzeć — za długa śruba może uszkodzić monitor, za krótka go nie utrzyma.
uwaga

Poproś drugą osobę, aby trzymała monitor podczas przykręcania płytki i zawieszania go na ramieniu.

Krok 2: płytka VESA przykręcona do monitora kluczem imbusowym, z podkładkami jako dystansami przy zagłębionym tyle albo pod łbami śrub przy płaskim

Krok 3 — Zawieszenie monitora i ustawienie naciągu​

  1. Gdy druga osoba trzyma monitor, wsuń jego płytkę VESA od góry na głowicę ramienia, jak pokazano, i zablokuj ją, dokręcając śrubę na głowicy kluczem imbusowym 5 mm (K).
  2. Tym samym kluczem ustaw opór głowicy: kręć śrubą na przegubie pochylenia zgodnie z ruchem wskazówek zegara, aż ekran będzie trzymał ustawiony kąt.
  3. Dopasuj sprężynę gazową do wagi monitora: jeśli ramię opada pod ekranem, kręć śrubą naciągu w prawo (+) kluczem imbusowym (K) małymi krokami; jeśli ramię samo unosi się do góry, cofnij ją odrobinę. Ekran ma zostawać tam, gdzie go zostawisz, i przesuwać się lekkim ruchem ręki.

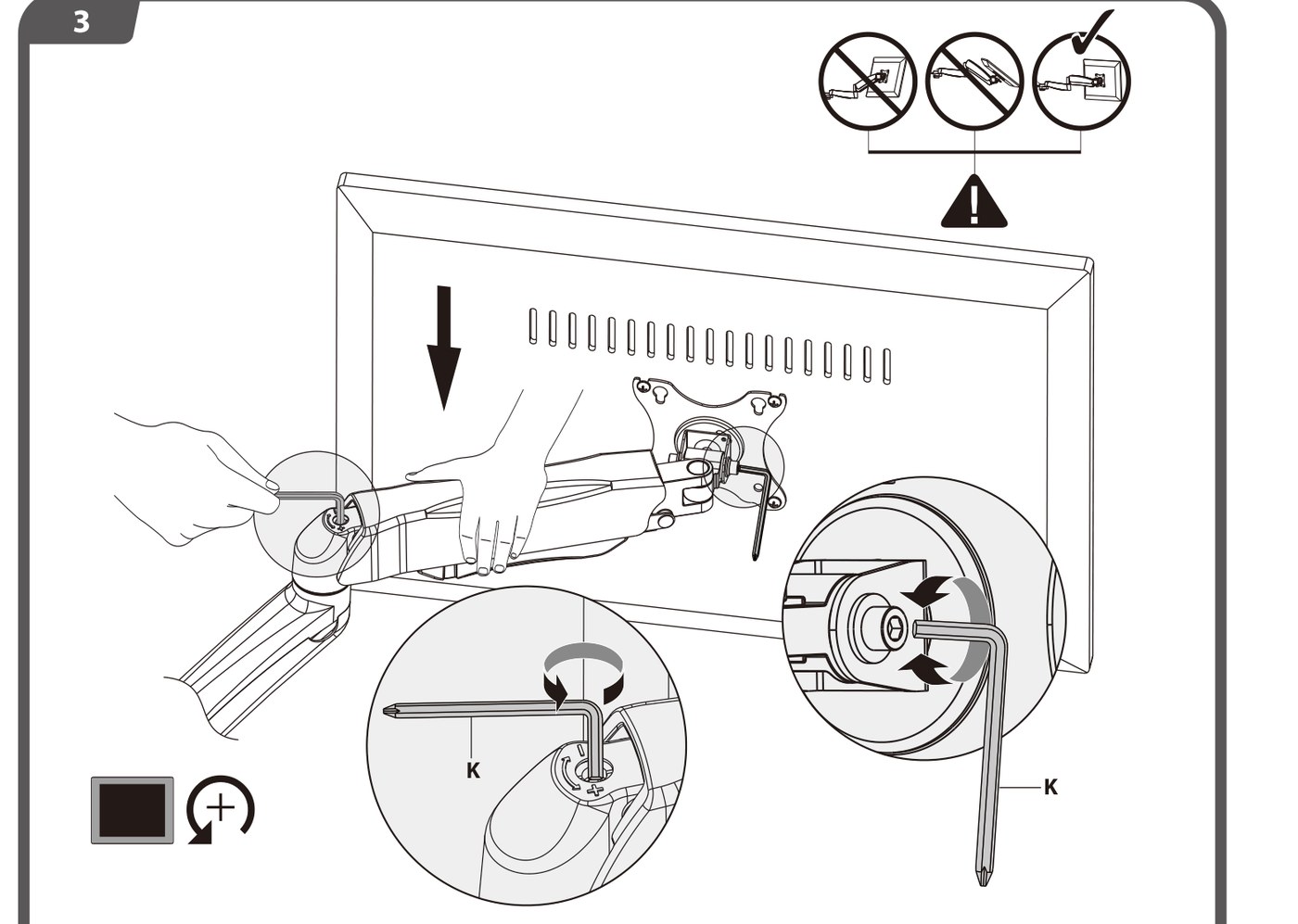

Krok 3: monitor wsunięty na głowicę ramienia, dokręcona śruba blokująca i śruba naciągu kręcona w prawo kluczem imbusowym 5 mm
notatka

Powtórz krok 2 i krok 3 dla drugiego monitora na drugim ramieniu. Naciąg każdej sprężyny gazowej ustaw osobno — oba monitory nie muszą ważyć tyle samo.

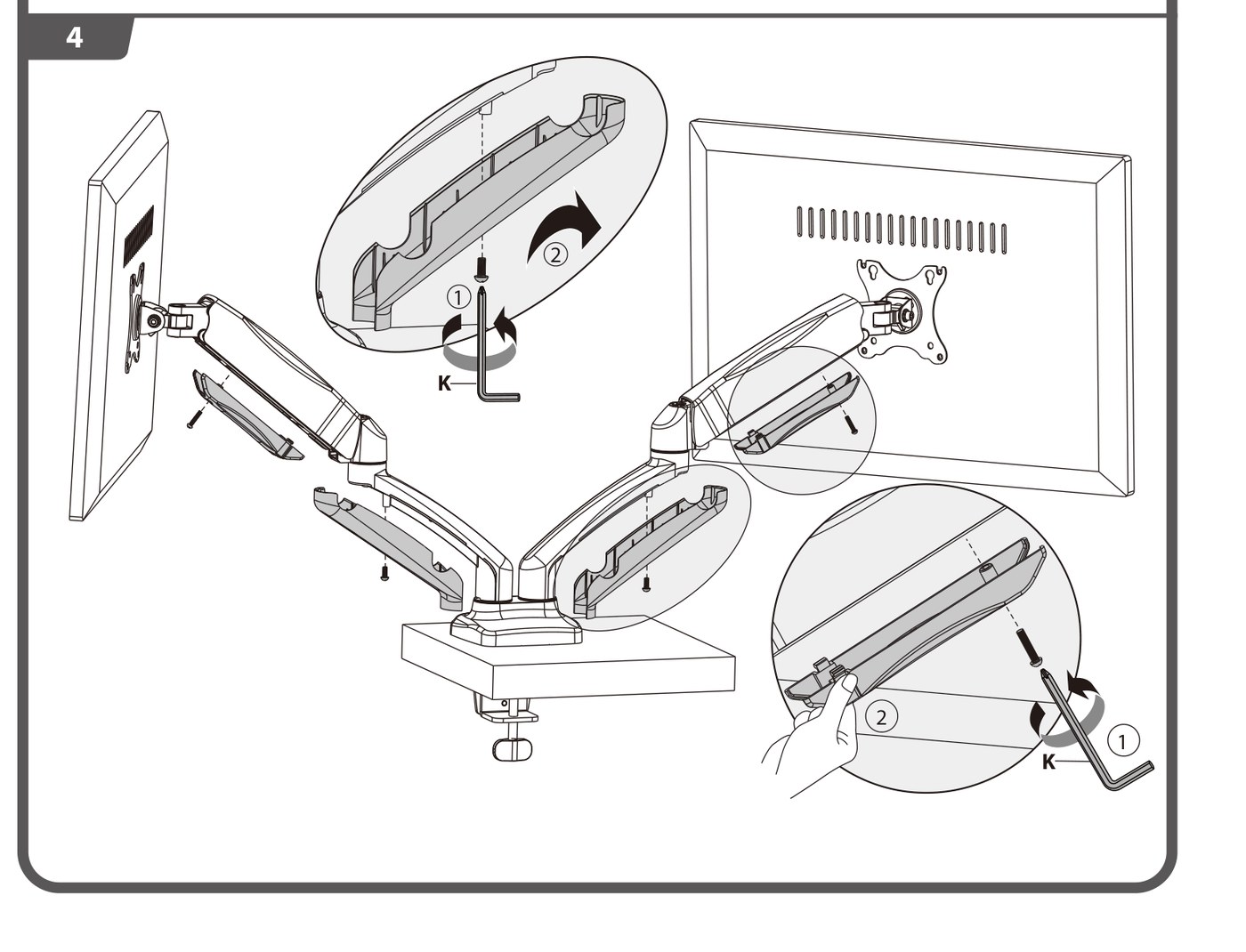

Krok 4 — Otwarcie osłon na przewody​

Przewody biegną wewnątrz ramion. Na każdym segmencie obu ramion poluzuj śrubę osłony kluczem imbusowym 5 mm (K) (1) i odchyl osłonę (2).

Krok 4: śruby osłon poluzowane kluczem imbusowym i odchylone osłony na obu segmentach ramienia

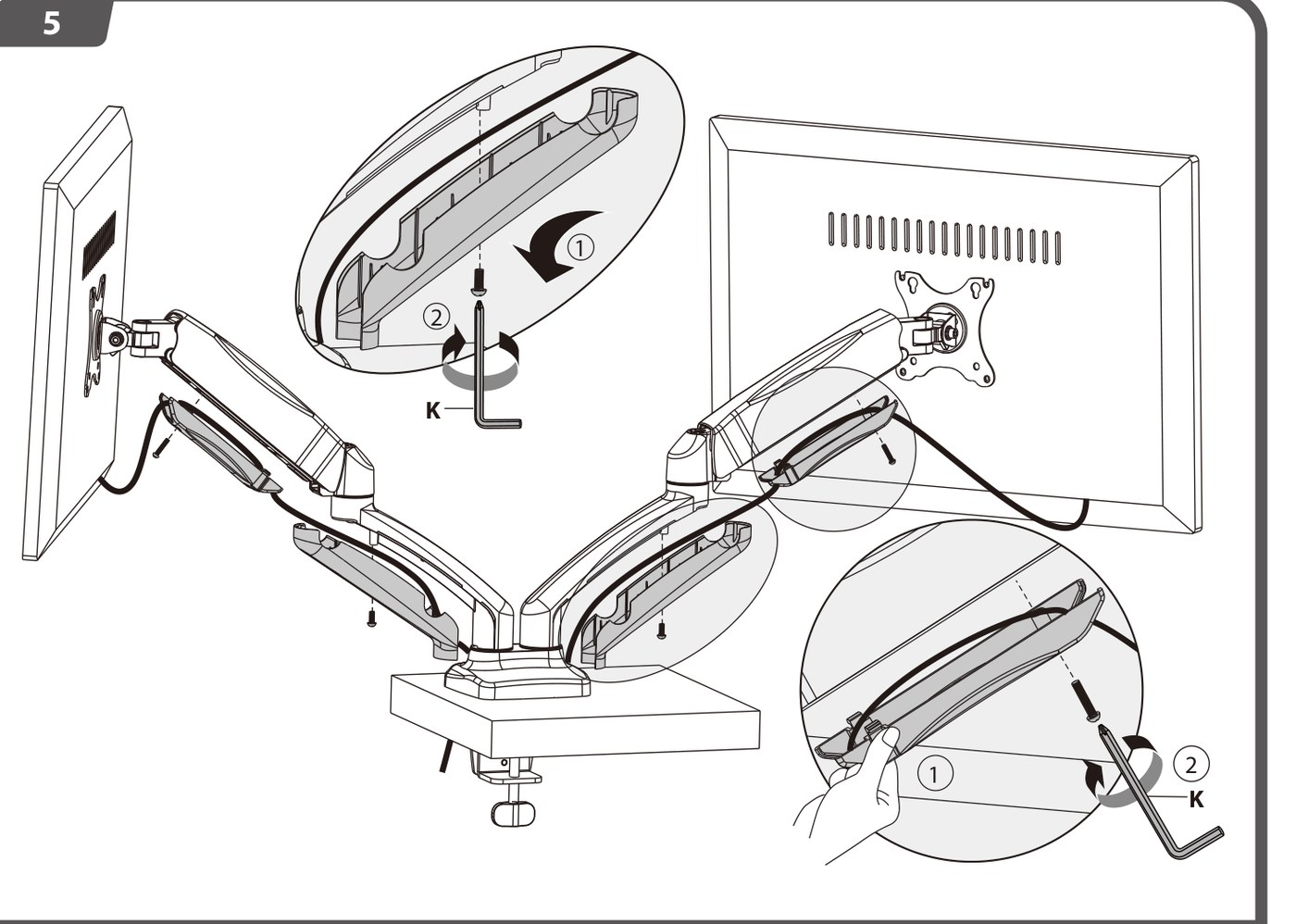

Krok 5 — Ułożenie przewodu i zamknięcie osłon​

Ułóż przewód każdego monitora w kanale wzdłuż obu segmentów jego ramienia, zamknij osłony (1) i dokręć ich śruby (2). Zostaw zapas przewodu przy przegubach na pełny ruch ramion — napięty przewód szarpie za gniazda przy każdym ruchu ekranu.

Krok 5: przewód ułożony w kanale ramienia, osłony zamknięte i przykręcone

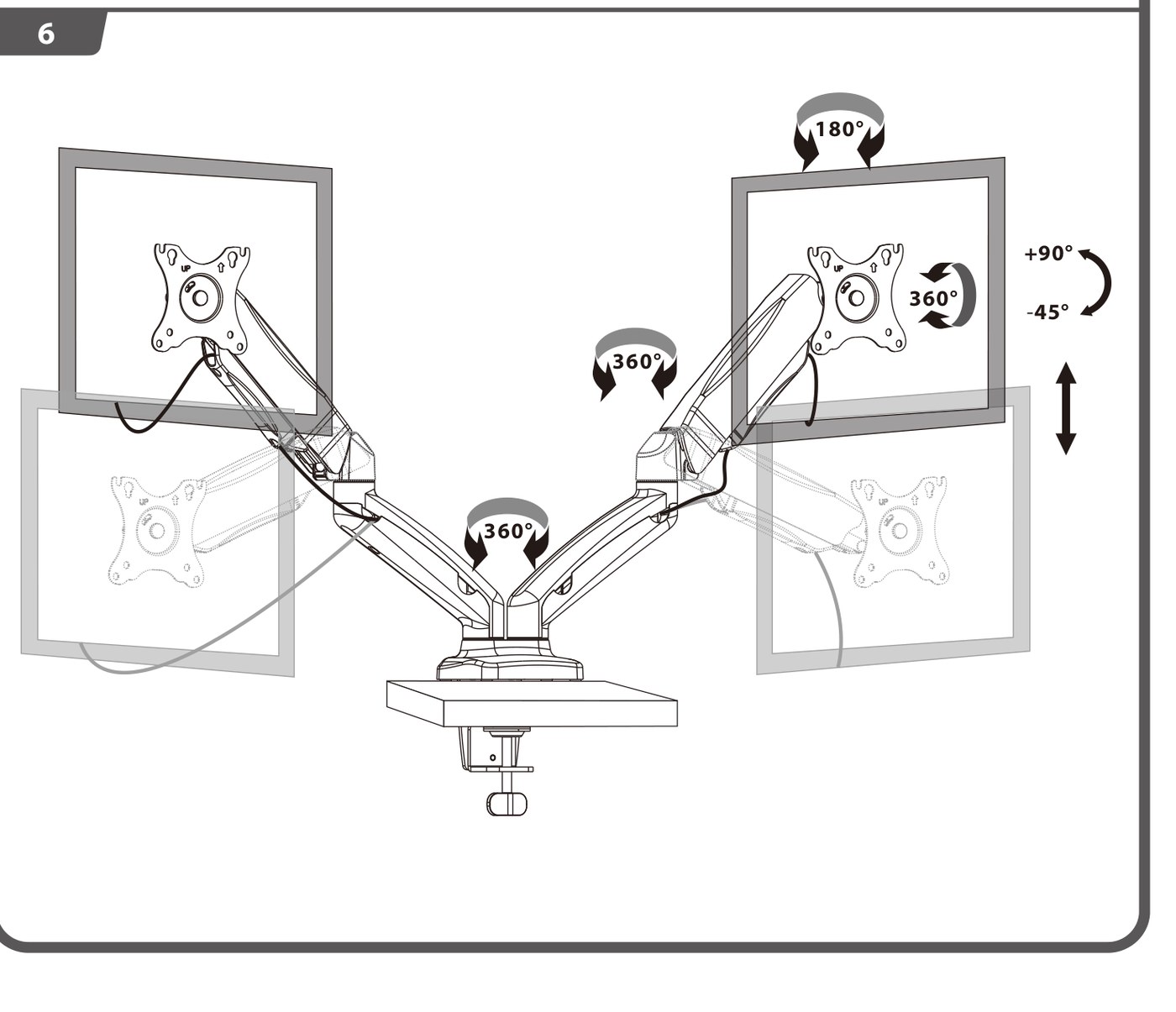

Krok 6 — Ramię jest gotowe do pracy​

Rysunek pokazuje zakresy ruchu: podstawa i przeguby ramienia obracają się o 360°, głowica obraca się o 360° wokół osi, ekran obraca się o 180° z poziomu do pionu i z powrotem, pochyla się od −45° do +90°, a sprężyna gazowa pozwala podnosić go i opuszczać ręką.

Krok 6: zakresy ruchu ramienia — 360° w podstawie i przegubach, obrót 180°, pochylenie od −45° do +90°, wysokość ręcznie

Praca z ramieniem​

Po ustawieniu naciągu wszystko reguluje się ręcznie:

  • Wysokość i wysięg — chwyć ekran i przesuń; sprężyna gazowa trzyma go w miejscu (wysięg 160–410 mm)
  • Obrót — 360° w podstawie i w przegubach ramienia
  • Pochylenie — od −45° do +90°
  • Obrót ekranu — ±90°, dzięki czemu można ustawić go pionowo
  • Obciążenie — dwa monitory po 2–6 kg; po zmianie monitora ustaw ponownie naciąg jego ramienia

Najczęściej zadawane pytania​

Jakie rozmiary i wagi monitorów obsługuje SolidHand-SG02?
SG02 jest przeznaczony do dwóch monitorów o przekątnej od 13 do 27 cali i wadze 2–6 kg każdy. Każdy monitor musi mieć z tyłu otwory montażowe VESA 75 × 75 lub 100 × 100.
Czy muszę wiercić otwory w biurku, żeby zainstalować SG02?
Niekoniecznie. Zacisk mocuje się bezpośrednio do krawędzi biurka bez wiercenia i nie zostawia trwałych śladów. Montaż przez wywiercony otwór z płytkami przelotowymi też jest możliwy, gdy zależy Ci na trwalszej instalacji. Oba sposoby opisuje krok 1.
Jak działa regulacja na sprężynie gazowej?
Sprężyna gazowa równoważy ciężar monitora, więc ekran zostaje na dowolnej wysokości bez blokad i ręcznego dokręcania — wystarczy go podnieść lub opuścić, a zostaje dokładnie tam, gdzie go umieścisz. Naciąg trzeba raz dopasować do wagi monitora śrubą naciągu (krok 3).
Czy można obrócić monitor do pionu (pivot)?
Tak. SG02 obsługuje obrót o 90°, więc możesz przełączać się między orientacją poziomą i pionową według potrzeb. Tryb pionowy przydaje się przy edycji dokumentów, przeglądaniu długich stron i programowaniu.
Jak gruby może być blat?
Zacisk obejmuje blaty od 10 do 83 mm — przykręć go do górnych otworów wspornika dla blatu 10–53 mm albo do dolnych dla 50–83 mm. Montaż przez otwór ogranicza tylko długość śruby.
Ramię samo opada albo się unosi — co zrobić?
Sprężyna gazowa nie jest dopasowana do wagi monitora. Przekręć śrubę naciągu na ramieniu kluczem imbusowym 5 mm: w prawo (+), jeśli ramię opada, odrobinę z powrotem, jeśli się unosi. Reguluj małymi krokami i po każdym sprawdź.
