Potrójne ramię biurkowe ze sprężynami gazowymi SolidHand-SG03

GTIN: 5907614664862 · SKU: SolidHand-SG03

SolidHand-SG03 utrzymuje trzy monitory 13–27", każdy do 8 kg, na jednym stalowym słupie mocowanym do biurka. Każde z trzech ramion ma własną sprężynę gazową, więc każdy ekran przesuwa się lekkim ruchem ręki i zostaje tam, gdzie go zostawisz, pochyla się o ±45°, obraca o ±90° i przechyla o ±90° do pionu. Słup mocuje się zaciskiem do krawędzi biurka albo przez otwór w blacie.

SolidHand-SG03 z trzema monitorami, zamocowany zaciskiem do biurka i przez otwór w blacie

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Materiał wykonania: stal
  • Liczba monitorów: 3
  • Przekątna monitora: 13–27"
  • Obciążenie: 2–8 kg na ramię
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Regulacja wysokości: wspomagana sprężyną gazową
  • Zakres obrotu ramion: 360°
  • Zakres obrotu monitora: ±90°
  • Zakres pochylenia monitora: ±45°
  • Instalacja: zacisk lub przelotka
  • Grubość blatu: 10–80 mm przy zacisku, do 75 mm przy przelotce
  • Wymiary: 17 × 40,5 × 16 cm

Zawartość zestawu​

  • 01 — podstawa (× 1), 02 — słup (× 1), 10 — podkładki z klejem (× 1)
  • 03 — podkładka do zacisku (× 1), 09 — zacisk (× 1), 08 — pokrętło (× 1), 04 — osłona na przewody (× 1)
  • 05 — śruba przelotowa (× 1), 06 — płytka przelotowa (× 1), 07 — płytka blokująca (× 1)
  • 12 — ramię montażowe (× 1), 11 — klips do przewodu (× 1), 13 — złącze do środkowego monitora (× 1)
  • 14 — płytka do monitora (× 3), 15 — śruba radełkowana M6 × 12 mm (× 3)
  • A — śruba M6 × 10 mm (× 2), B — śruba M6 × 12 mm (× 3), C — śruba M6 × 20 mm (× 3)
  • M-A — śruba do monitora M4 × 12 mm (× 12), M-B — śruba do monitora M4 × 30 mm (× 12), M-C — podkładka M4 (× 12), M-D — przekładka (× 12)
  • D — klucz imbusowy 4 mm, E — klucz imbusowy 6 mm, F — klucz imbusowy 5 mm (po × 1)
notatka

Nie wszystkie części z zestawu zostaną wykorzystane — zacisk i komplet przelotowy to warianty do wyboru.

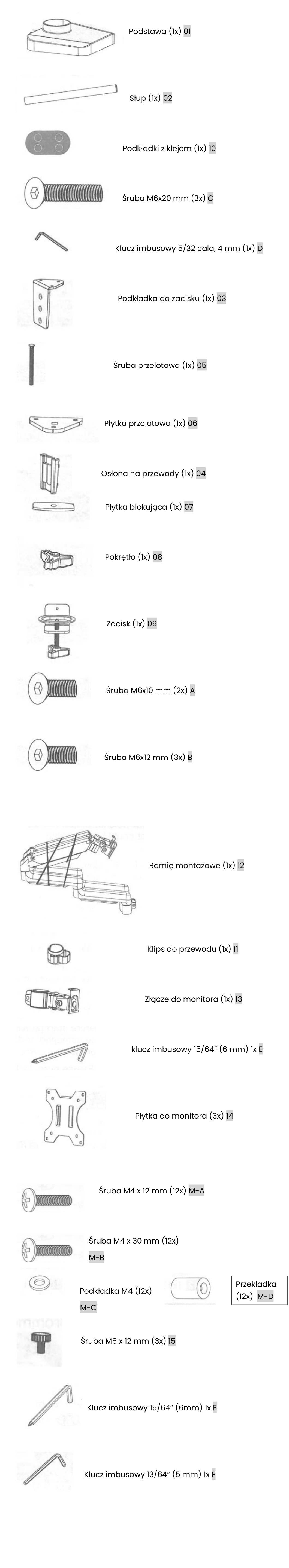

Zawartość zestawu SolidHand-SG03: podstawa, słup, podkładki z klejem, podkładka do zacisku, zacisk, pokrętło, śruba i płytki przelotowe, osłona i klips na przewody, ramię montażowe, złącze do monitora, trzy płytki do monitora, śruby, podkładki, przekładki i trzy klucze imbusowe

Zanim zaczniesz​

Montaż zajmuje około czterdziestu minut. Przygotuj:

  • Przeczytaj całą instrukcję, zanim zaczniesz; jeśli coś jest niejasne, skontaktuj się z nami
  • Sprawdź, czy wszystkie części z listy powyżej są w pudełku i nie są uszkodzone — nie używaj uszkodzonych ani wadliwych części, skontaktuj się z nami w celu wymiany
  • Wkrętak krzyżakowy do śrub monitora; trzy klucze imbusowe są w zestawie. Do montażu przelotowego bez gotowego otworu potrzebna jest też wiertarka z wiertłem 11–22 mm
  • Drugą osobę, która przytrzyma monitory podczas zawieszania
  • Trzy monitory 13–27" z otworami VESA 75 × 75 lub 100 × 100, każdy o wadze 2–8 kg
uwaga

Nie przekraczaj dopuszczalnego obciążenia. Monitor cięższy niż 8 kg może spowodować awarię ramienia, uszkodzenia lub obrażenia. Biurko musi udźwignąć trzykrotność łącznego ciężaru uchwytu, monitorów i akcesoriów — nie montuj uchwytu na blacie z płyty wiórowej.

Zasady bezpieczeństwa​

  • Nie używaj produktu do celów innych niż opisane w tej instrukcji.
  • Producent nie ponosi odpowiedzialności za szkody ani obrażenia spowodowane niewłaściwym montażem, niepoprawnym zamocowaniem lub niewłaściwym użytkowaniem.
  • Ramiona zawierają sprężyny gazowe pod wysokim ciśnieniem: trzymaj je z dala od ognia, nie uderzaj w nie i nie rozbieraj ich samodzielnie.
  • Przed montażem sprawdź standard VESA: uchwyt pasuje wyłącznie do 75 × 75 mm i 100 × 100 mm — monitor z większym lub mniejszym rozstawem nie jest kompatybilny.
  • Produkt zawiera drobne elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.

Montaż​

Krok 1 — Montaż słupa​

  1. Przyklej podkładki (10) do spodu podstawy (01) (rys. 1-1).
  2. Włóż słup (02) w gniazdo podstawy (rys. 1-2).
  3. Odwróć podstawę i przykręć słup od spodu trzema śrubami M6 × 20 mm (C), dokręcając je kluczem imbusowym 4 mm (D) (rys. 1-3).
Krok 1: podkładki przyklejone do podstawy, słup włożony w podstawę i przykręcony od spodu trzema śrubami M6 × 20

Krok 2 — Zamocowanie podstawy do biurka​

Podstawę można zamocować do biurka na dwa sposoby: zaciskiem na krawędzi blatu (sposób A) albo przez otwór w blacie za pomocą kompletu przelotowego (sposób B).

Sposób A — zacisk do blatu

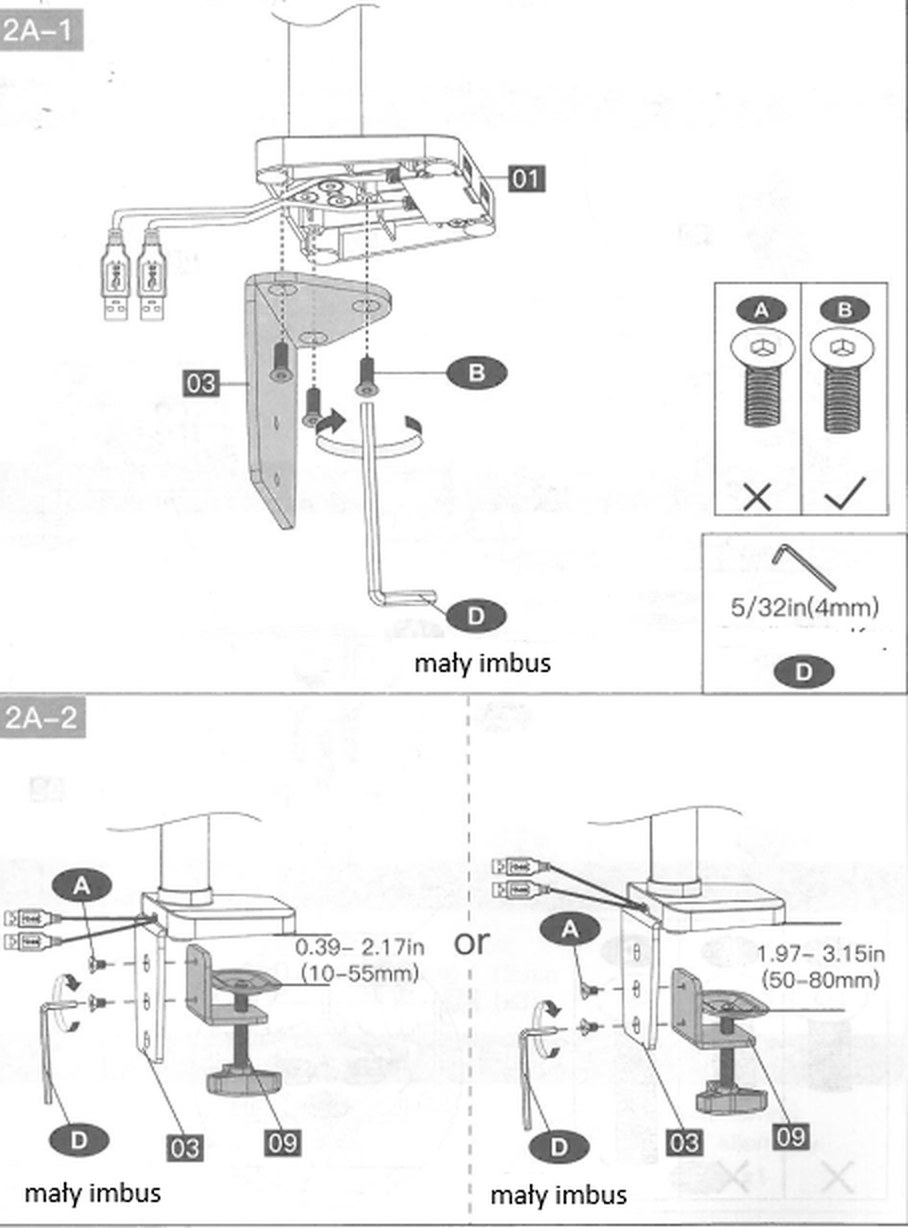

  1. Przykręć podkładkę do zacisku (03) do spodu podstawy (01) trzema śrubami M6 × 12 mm (B) kluczem imbusowym 4 mm (D) — nie krótszymi śrubami A (rys. 2A-1).
  2. Przykręć zacisk (09) do podkładki dwiema śrubami M6 × 10 mm (A). Dobierz otwory do blatu: górne dla grubości 10–55 mm, dolne dla 50–80 mm (rys. 2A-2).
  3. Zatrzaśnij osłonę na przewody (04) na podkładce, zahacz zacisk o krawędź biurka i dokręcaj pokrętło od spodu, aż podstawa będzie stała sztywno (rys. 2A-3).
Krok 2A-1 i 2A-2: podkładka do zacisku przykręcona pod podstawą i zacisk przykręcony do podkładki w górnych albo dolnych otworach Krok 2A-3: osłona na przewody zatrzaśnięta na podkładce i zacisk dokręcony pod krawędzią biurka

Sposób B — przez otwór w blacie

Jeśli biurko nie ma otworu na przewody, zaznacz miejsce i wywierć otwór o średnicy 11–22 mm na wylot przez blat. Blat może mieć do 75 mm grubości.

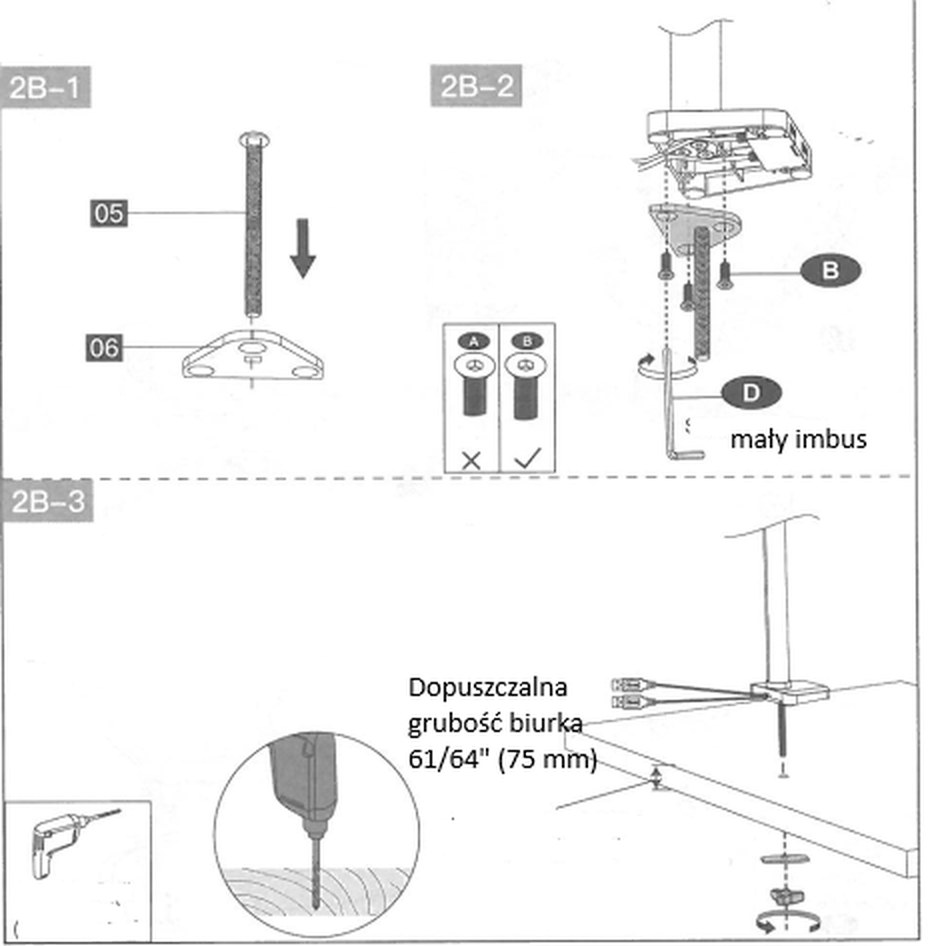

  1. Przełóż śrubę przelotową (05) od góry przez płytkę przelotową (06) (rys. 2B-1).
  2. Przykręć płytkę ze śrubą do spodu podstawy trzema śrubami M6 × 12 mm (B) kluczem imbusowym 4 mm (D) (rys. 2B-2).
  3. Postaw podstawę na biurku tak, aby śruba przeszła przez otwór, od spodu nasuń na nią płytkę blokującą (07) i dokręcaj pokrętło (08), aż podstawa będzie stała sztywno (rys. 2B-3).
Krok 2B: śruba przelotowa przez płytkę, płytka przykręcona pod podstawą oraz płytka blokująca z pokrętłem dokręcona pod blatem

Krok 3 — Montaż ramion​

uwaga

Ramiona są na czas transportu złożone i spięte — rozkładaj je powoli, są napięte sprężynami.

  1. Nasuń klips do przewodu (11) na słup (02).
  2. Nasuń na słup ramię montażowe (12), a na nie złącze do środkowego monitora (13) oznaczeniem UP do góry.
  3. Dokręć śruby obejm ramion i złącza kluczem imbusowym 6 mm (E), aby nic nie zsuwało się po słupie.

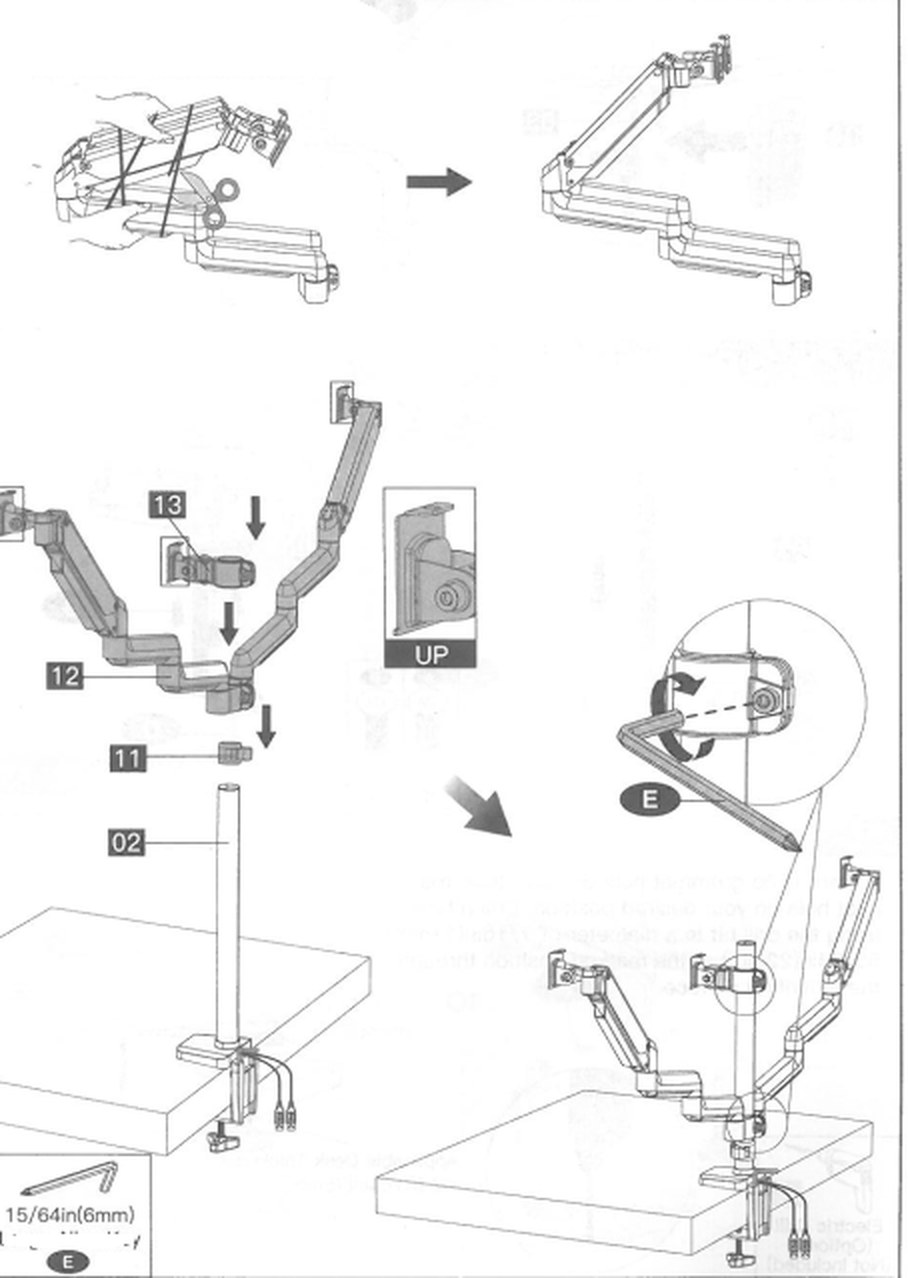

Krok 3: rozłożone ramiona, klips na przewód, ramię montażowe i złącze środkowe nasunięte na słup i dokręcone kluczem imbusowym 6 mm

Krok 4 — Montaż płytek na monitorach​

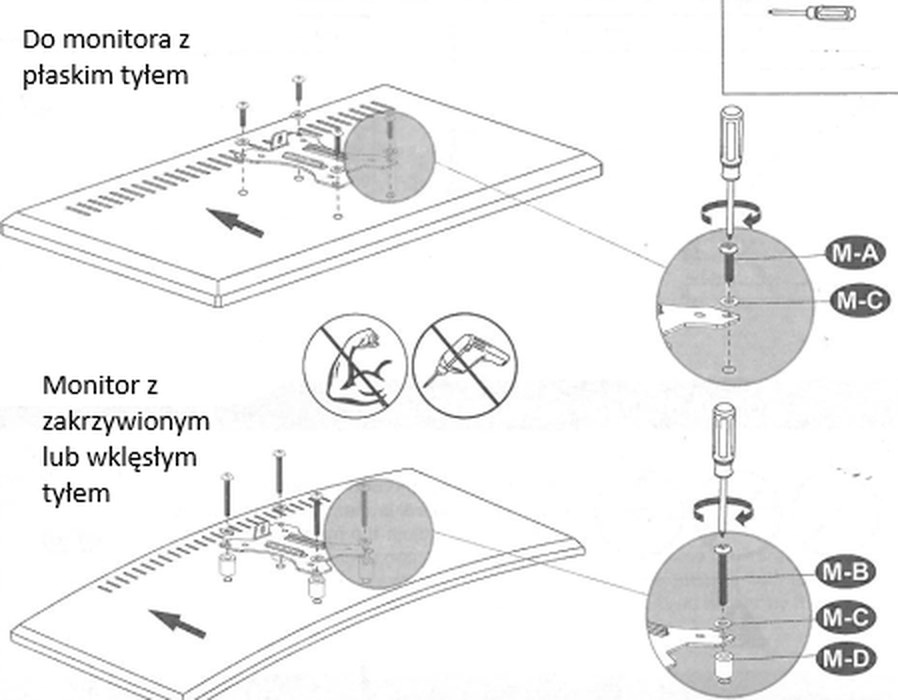

  1. Monitor z płaskim tyłem: przykręć płytkę (14) do każdego monitora czterema śrubami M4 × 12 mm (M-A) z podkładkami M4 (M-C).
  2. Monitor z zakrzywionym lub wklęsłym tyłem: użyj czterech śrub M4 × 30 mm (M-B) z podkładkami (M-C) i przekładkami (M-D), aby płytka leżała płasko.
  3. Dokręcaj śruby ręcznie wkrętakiem krzyżakowym — nie wkrętarką i nie na siłę.
Krok 4: płytka przykręcona do monitora płaskiego krótkimi śrubami i do monitora zakrzywionego długimi śrubami z podkładkami i przekładkami

Krok 5 — Zawieszanie monitorów​

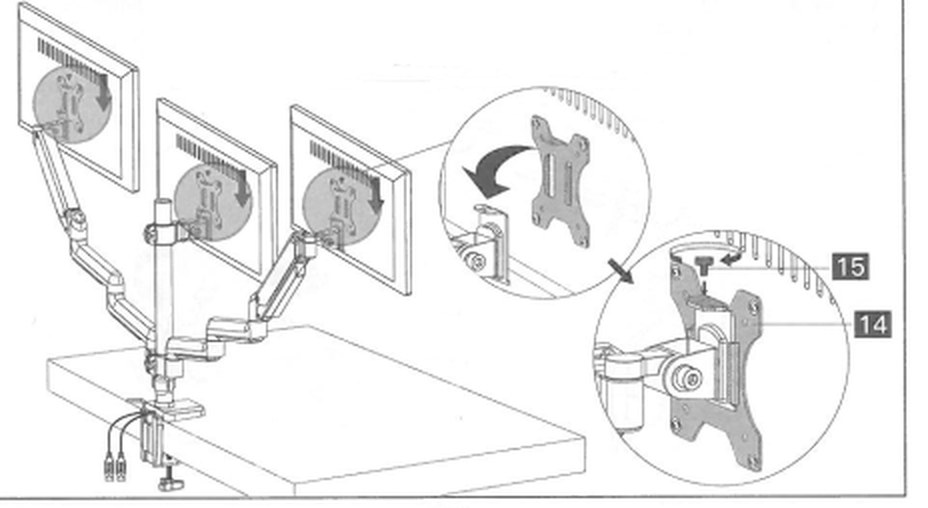

  1. Gdy druga osoba trzyma monitor, zahacz jego płytkę (14) od góry o głowicę ramienia, jak pokazano.
  2. Zablokuj każdą płytkę śrubą radełkowaną (15) na szczycie głowicy, aby monitor nie mógł się zsunąć.
uwaga

Nie puszczaj monitora, dopóki jego śruba radełkowana (15) nie jest dokręcona.

Krok 5: trzy monitory zahaczone o głowice ramion i zablokowane śrubami radełkowanymi 15

Krok 6 — Ograniczenie obrotu​

ostrzeżenie

Trzymaj monitory nad blatem. Nie wysuwaj ramienia poza krawędź biurka — uchwyt traci wtedy stabilność i może się przewrócić.

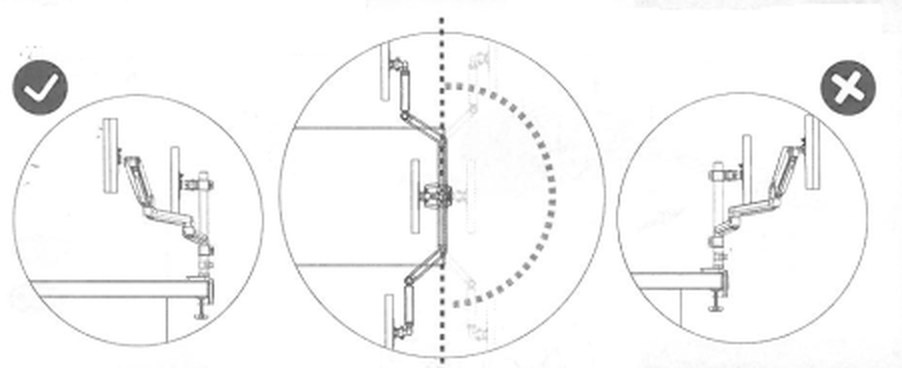

Krok 6: ramiona utrzymane nad blatem (poprawnie) i wysunięte poza krawędź biurka (błędnie)

Krok 7 — Regulacja napięcia sprężyny gazowej​

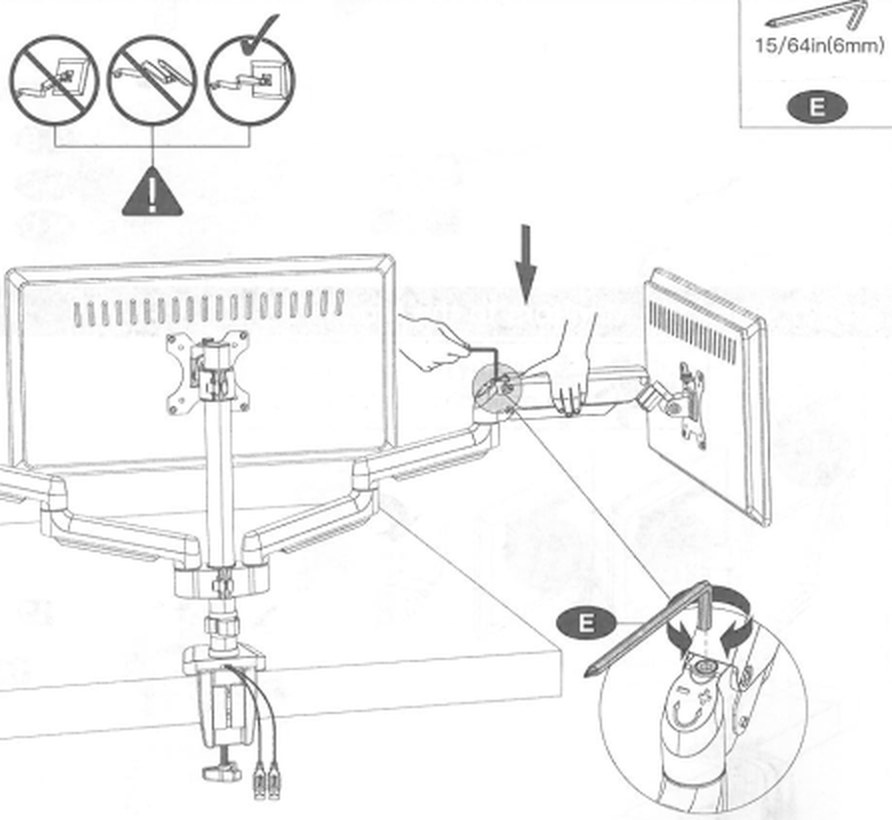

Naciąg reguluj dopiero po zamontowaniu monitorów — nigdy na pustym ramieniu. Podczas kręcenia śrubą kluczem imbusowym 6 mm (E) trzymaj ramię poziomo; inaczej regulacja jest utrudniona i można uszkodzić mechanizm. Śruba znajduje się w ramieniu przy przegubie głowicy:

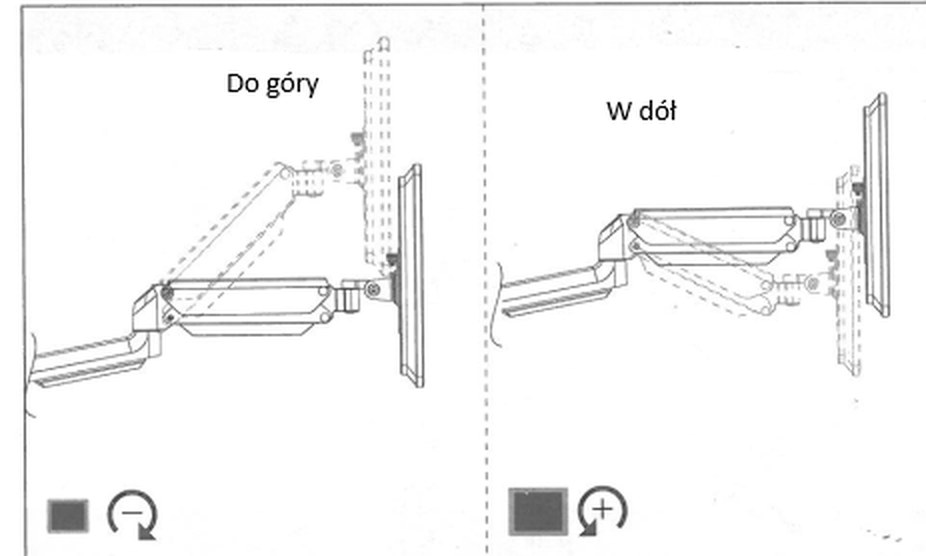

  • Monitor podnosi się i nie utrzymuje żądanej wysokości: kręć zgodnie z ruchem wskazówek zegara (−), aby zmniejszyć napięcie, aż ramię utrzyma pozycję.
  • Monitor opada i nie utrzymuje żądanej wysokości: kręć przeciwnie do ruchu wskazówek zegara (+), aby zwiększyć napięcie, aż ramię utrzyma monitor.
Krok 7: śruba naciągu w ramieniu kręcona kluczem imbusowym 6 mm przy ramieniu trzymanym poziomo Krok 7: ramię się podnosi — kręć w prawo (−); ramię opada — kręć w lewo (+)

Krok 8 — Regulacja nachylenia​

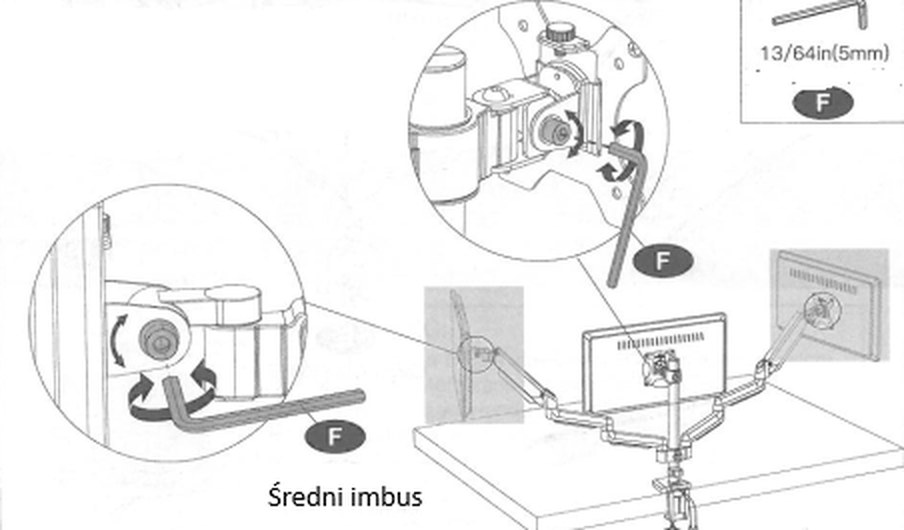

Pochyl monitor ręcznie. Jeśli idzie zbyt ciężko lub zbyt luźno, lekko poluzuj lub dokręć śrubę regulacyjną na głowicy kluczem imbusowym 5 mm (F), a potem dokręć ją, aby ustalić kąt.

Krok 8: śruba regulacji nachylenia na głowicy kręcona kluczem imbusowym 5 mm

Praca z uchwytem​

Po ustawieniu naciągu każdy z trzech ekranów reguluje się niezależnie, ręcznie:

  • Wysokość — chwyć ekran i przesuń; sprężyna gazowa trzyma go w miejscu
  • Obrót — ramiona obracają się o 360° wokół słupa, głowice o ±90°
  • Pochylenie — ±45°
  • Obrót ekranu — ±90°, dzięki czemu każdy ekran można ustawić pionowo
  • Obciążenie — 2–8 kg na ramię; po zmianie monitora ustaw naciąg ponownie
  • Trzymaj ekrany nad blatem — nigdy nie wysuwaj ramienia poza krawędź

Najczęściej zadawane pytania​

Jaki jest maksymalny rozmiar ekranu obsługiwany przez SolidHand-SG03?
SolidHand-SG03 obsługuje monitory o przekątnej od 13 do 27 cali. Każde z trzech ramion utrzyma ekran ważący do 8 kg. Upewnij się, że Twoje monitory spełniają zarówno wymagania dotyczące rozmiaru, jak i standardu VESA (75 × 75 lub 100 × 100 mm).
Jak montuje się SolidHand-SG03 do biurka?
Uchwyt jest dostarczany z zaciskiem biurkowym do blatów o grubości 10–80 mm oraz kompletem przelotowym do montażu przez otwór w blacie (do 75 mm grubości). Obie opcje montażu są w zestawie, więc nie są potrzebne żadne dodatkowe akcesoria. Oba sposoby opisuje krok 2.
Czy każdy monitor można regulować niezależnie?
Tak. Każde ramię działa niezależnie, umożliwiając ustawienie innej wysokości, pochylenia (±45°), obrotu (±90°) i orientacji pivot (±90°) dla każdego ekranu. Monitory można ustawiać indywidualnie w trybie poziomym lub pionowym.
Czy mogę zamontować monitor zakrzywiony?
Tak. W zestawie jest dwanaście dłuższych śrub M4 × 30 mm z przekładkami właśnie do tego — odsuwają płytkę od zakrzywionej obudowy, aby leżała płasko. Zobacz krok 4.
Ramię samo opada albo się podnosi — co zrobić?
Sprężyna gazowa tego ramienia nie jest dopasowana do wagi monitora. Przytrzymaj ramię poziomo i kręć śrubą naciągu przy głowicy kluczem imbusowym 6 mm: w lewo (+), jeśli ramię opada, w prawo (−), jeśli się podnosi. Zobacz krok 7.
Czy uchwyt ma porty USB?
Nie, SolidHand-SG03 nie ma wbudowanych portów USB.

Do pobrania​

Instrukcje i karty katalogowe w PDF, gdyby potrzebna była kopia offline. Wszystko, co w nich jest, znajduje się także na tej stronie.
