Uchwyt biurkowy na monitor z regulacją manualną, SolidHand-UM01

GTIN: 5907614661939 · SKU: SolidHand-UM01

SolidHand-UM01 utrzymuje jeden monitor o przekątnej od 13 do 27 cali i wadze do 8 kg na dwuczęściowym ramieniu o długości 289 mm, osadzonym na stalowej kolumnie. Kolumnę mocuje się zaciskiem na krawędzi blatu, a ramię ustawia się na niej kluczem imbusowym na dowolnej wysokości od 100 do 400 mm nad blatem. Ekran obraca się o ±90°, pochyla o ±90° i zatacza pełne 360° wokół kolumny, a klipsy na ramieniu i kolumnie porządkują przewody.

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Materiał: stal
  • Liczba monitorów: 1
  • Przekątna monitora: 13–27 cali
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Waga monitora: do 8 kg
  • Regulacja wysokości: manualna, przy pomocy narzędzi
  • Zakres obrotu ramienia: 360°
  • Zakres obrotu monitora: −90° ~ 90°
  • Zakres pochylenia monitora: −90° ~ 90°
  • Zakres wysokości ramienia: 100–400 mm nad blatem
  • Długość ramienia: 289 mm (dwie części, 132 + 157 mm)
  • Montaż: zacisk do blatu o grubości do 75 mm
  • Wymiary opakowania: 440 × 130 × 100 mm
  • Waga uchwytu: 1,8 kg
  • Waga z opakowaniem: 2,6 kg

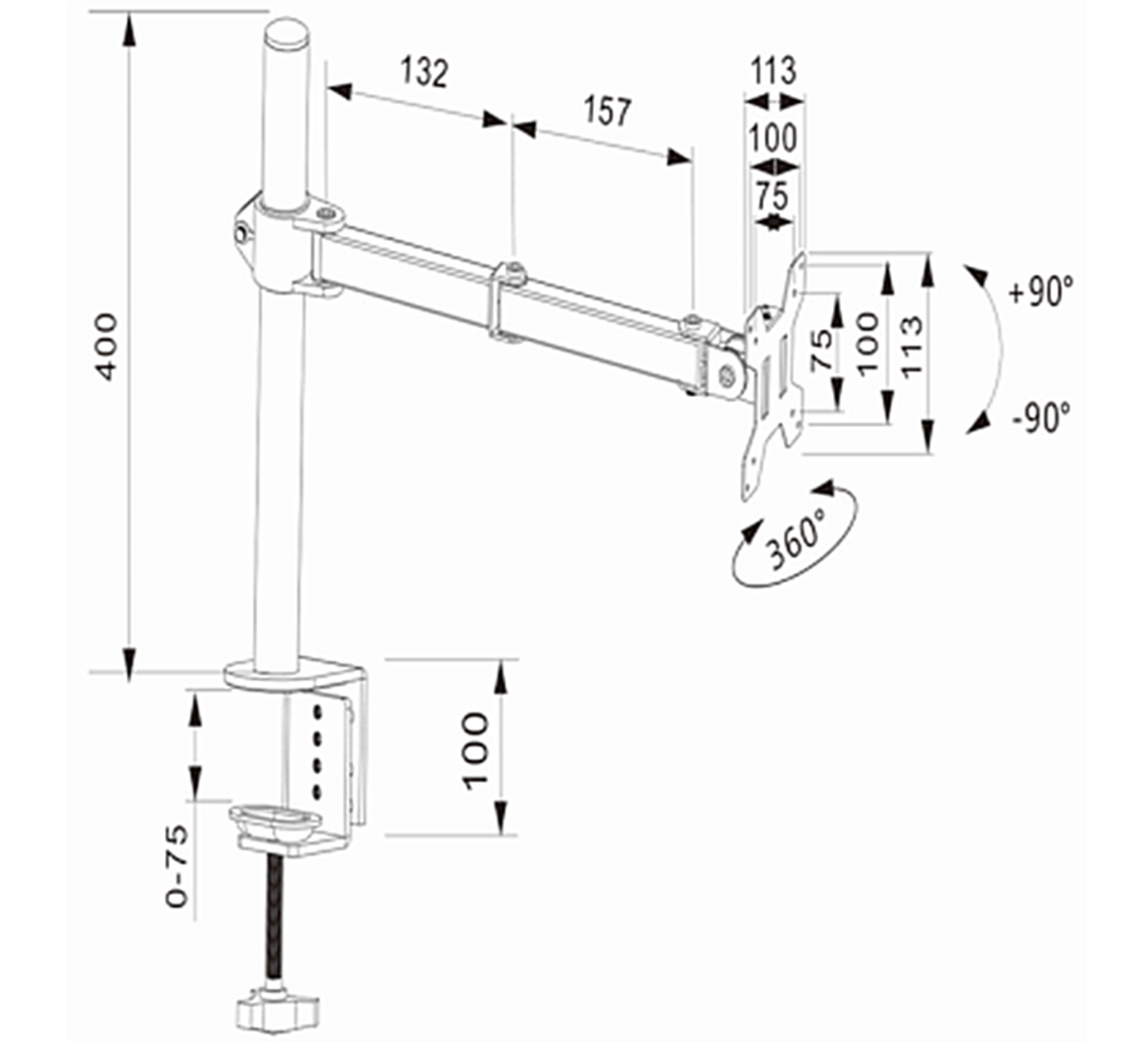

Rysunek techniczny uchwytu SolidHand-UM01 z wymiarami: wysokość kolumny 400 mm, części ramienia 132 i 157 mm, rozstaw VESA 75 i 100 mm, pochylenie ±90°, obrót 360°, zacisk na blat o grubości 0–75 mm

Zawartość zestawu​

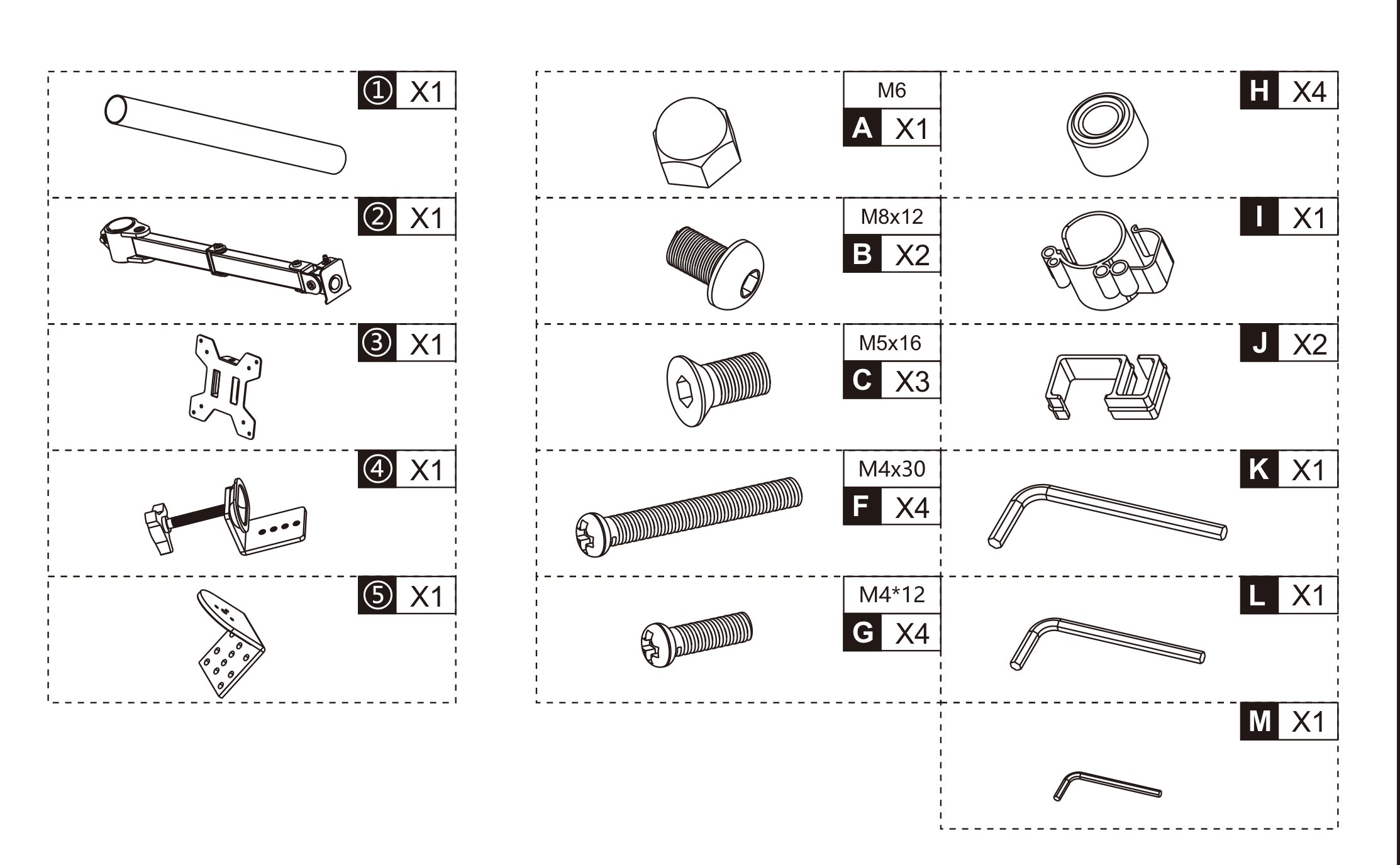

Zawartość zestawu SolidHand-UM01: kolumna, dwuczęściowe ramię, adapter VESA, zacisk do blatu, wspornik podstawy, śruby, tuleje dystansowe, klipsy na kable i trzy klucze imbusowe
  • ① — kolumna (× 1)
  • ② — dwuczęściowe ramię z przegubem VESA (× 1)
  • ③ — adapter VESA (× 1)
  • ④ — zacisk do blatu (× 1)
  • ⑤ — wspornik podstawy (× 1)
  • A — nakrętka M6 (× 1)
  • B — śruba M8 × 12 (× 2)
  • C — śruba M5 × 16 (× 3)
  • F — śruba do monitora M4 × 30 (× 4)
  • G — śruba do monitora M4 × 12 (× 4)
  • H — tuleja dystansowa (× 4)
  • I — klips na kable do kolumny (× 1)
  • J — klips na kable do ramienia (× 2)
  • K — klucz imbusowy do obejmy ramienia (× 1)
  • L — klucz imbusowy do zacisku i przegubów (× 1)
  • M — klucz imbusowy do wspornika podstawy (× 1)

Śruby do monitora F i G są wymienne: G (M4 × 12) użyj przy monitorze z płaskim tyłem, a F (M4 × 30) razem z czterema tulejami (H), gdy tył monitora jest wypukły albo otwory VESA są zagłębione.

Zanim zaczniesz​

Montaż zajmuje około piętnastu minut. Przygotuj:

  • Drugą osobę do pomocy — monitor wiesza się na ramieniu we dwie osoby
  • Wkrętak krzyżakowy do śrub monitora; wszystkie trzy klucze imbusowe są w zestawie
  • Wolną krawędź biurka o grubości blatu nie większej niż 75 mm, na tyle mocnego, by utrzymał uchwyt z monitorem
  • Sprawdzenie, czy monitor waży nie więcej niż 8 kg i ma otwory VESA 75 × 75 lub 100 × 100
uwaga

Zanim zaczniesz, sprawdź, czy w zestawie są wszystkie wymienione części. Jeśli czegoś brakuje albo coś jest uszkodzone, skontaktuj się z nami przed montażem.

Montaż​

Krok 1 — Przykręć wspornik podstawy do kolumny​

  1. Ustaw kolumnę (①) na wsporniku podstawy (⑤) tak, aby kołnierz kolumny przylegał płasko do wspornika.
  2. Skręć je od spodu trzema śrubami M5 × 16 (C), używając klucza imbusowego (M).
  3. Dokręcaj trzy śruby równomiernie — kolumna musi stać prostopadle do wspornika.

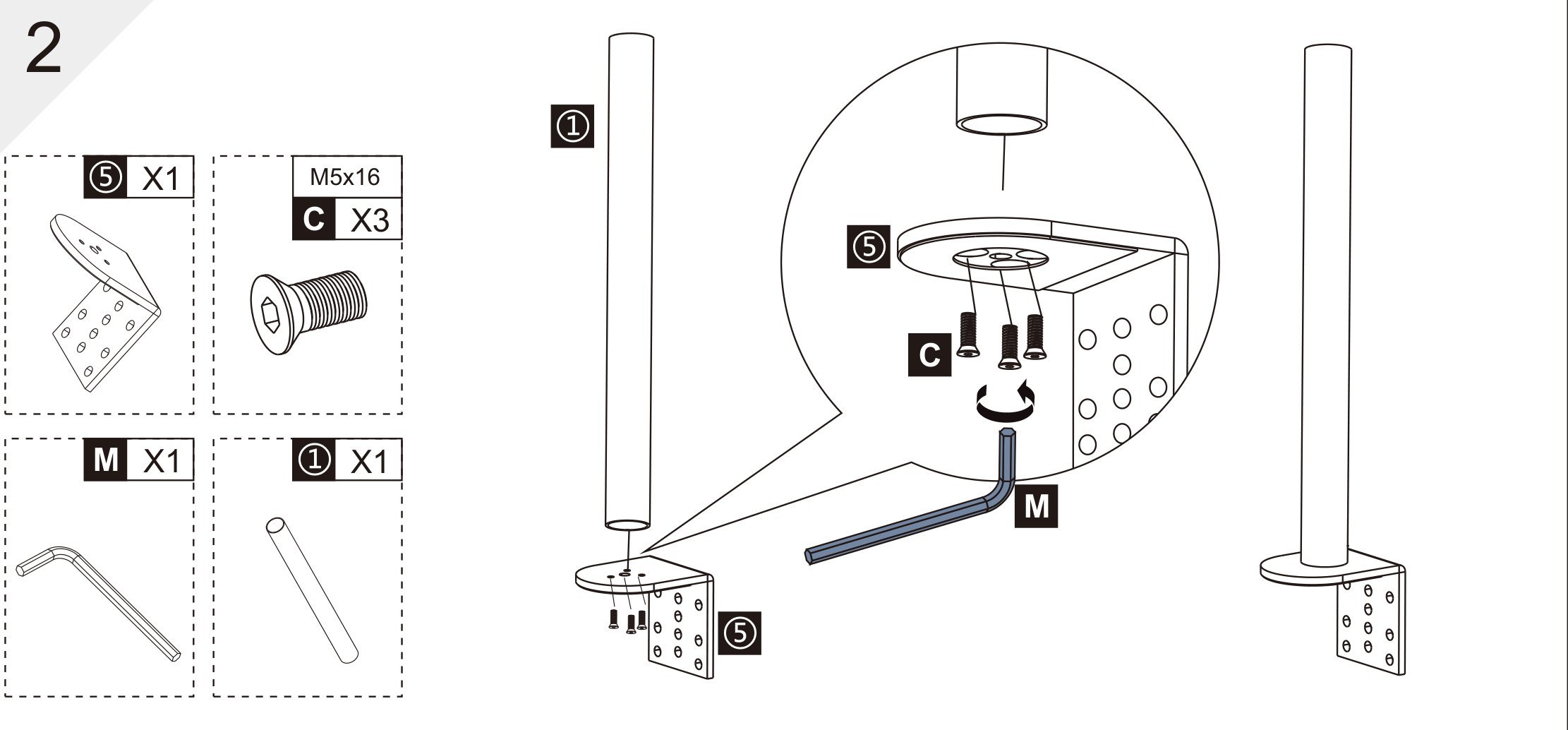

Krok 1: kolumna ① ustawiona na wsporniku podstawy ⑤ i skręcona od spodu trzema śrubami M5 × 16 (C) kluczem imbusowym M

Krok 2 — Zamocuj kolumnę na blacie​

Wspornik podstawy ma kilka par otworów, dzięki czemu zacisk można przykręcić na wysokości dopasowanej do grubości blatu.

  1. Przyłóż wspornik do krawędzi biurka i wybierz tę parę otworów, przy której szczęka zacisku (④) znajdzie się tuż pod blatem.
  2. Przykręć zacisk do wspornika dwiema śrubami M8 × 12 (B), używając klucza imbusowego (L).
  3. Nasuń zestaw na krawędź blatu i dokręcaj śrubę zacisku, aż jej stopka mocno dociśnie spód blatu.
  4. Sprawdź, czy kolumna stoi pionowo i czy uchwyt nie przesuwa się po blacie.
notatka

Blat może mieć grubość do 75 mm. Rysunki producenta pokazują wyłącznie montaż zaciskiem; opisy sklepowe wspominają dodatkowo o mocowaniu przez otwór wywiercony w blacie przy użyciu śruby dociskowej — w zestawie nie ma osobnej podkładki do montażu przelotowego.

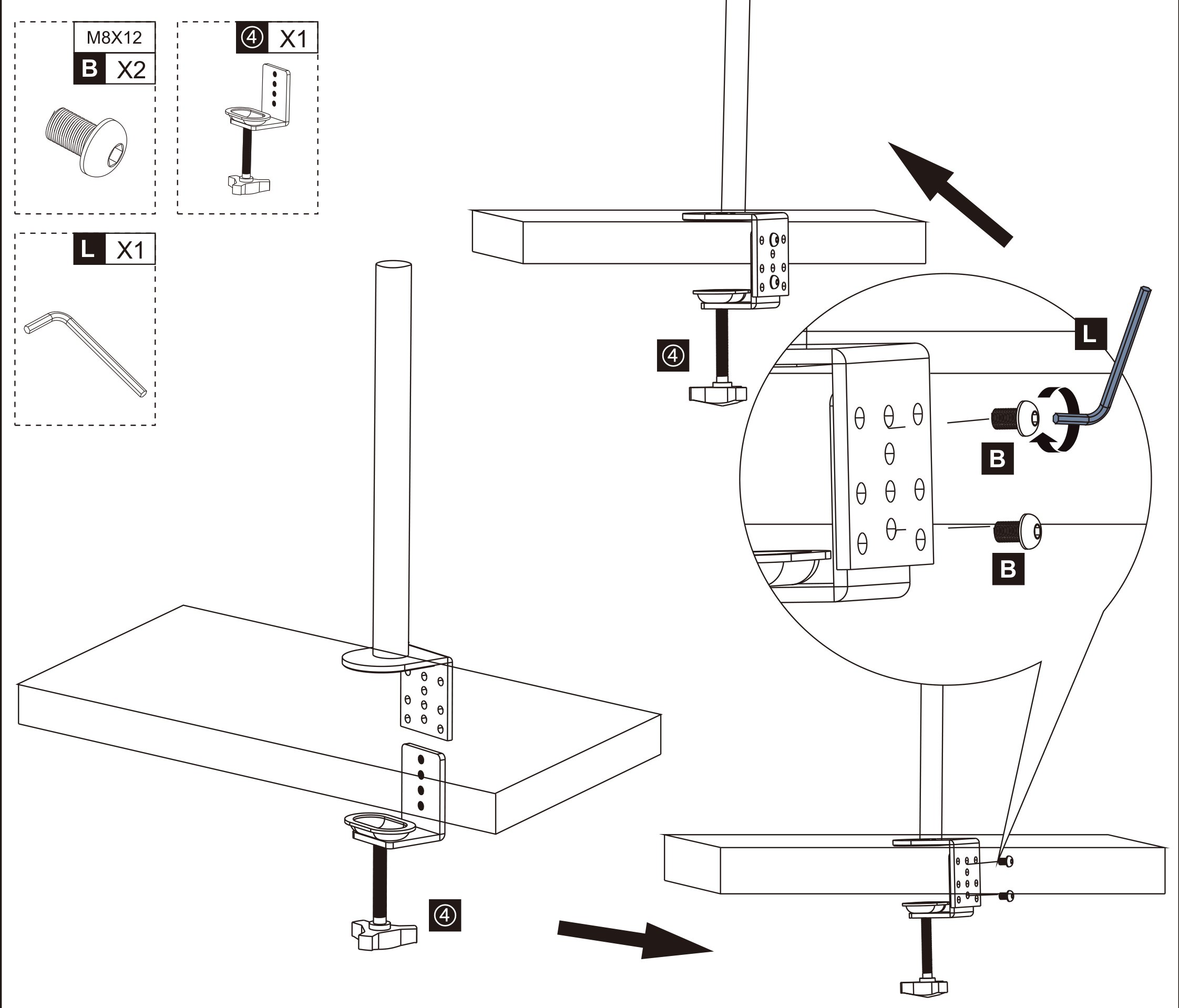

Krok 2: przykręcenie zacisku do blatu ④ do wspornika podstawy dwiema śrubami M8 × 12 (B) i dokręcenie zacisku na blacie

Krok 3 — Nasuń ramię​

  1. Nasuń ramię (②) na kolumnę od góry, przegubem VESA skierowanym od biurka.
  2. Ustaw ramię na wysokości roboczej — w dowolnym miejscu między 100 a 400 mm nad blatem.
  3. Zablokuj je śrubą w obejmie ramienia, używając klucza imbusowego (K).
wskazówka

Ustaw wysokość tak, aby po zawieszeniu monitora jego górna krawędź znalazła się mniej więcej na wysokości oczu. Wysokość zmienia się tylko kluczem imbusowym, więc warto poświęcić na to chwilę.

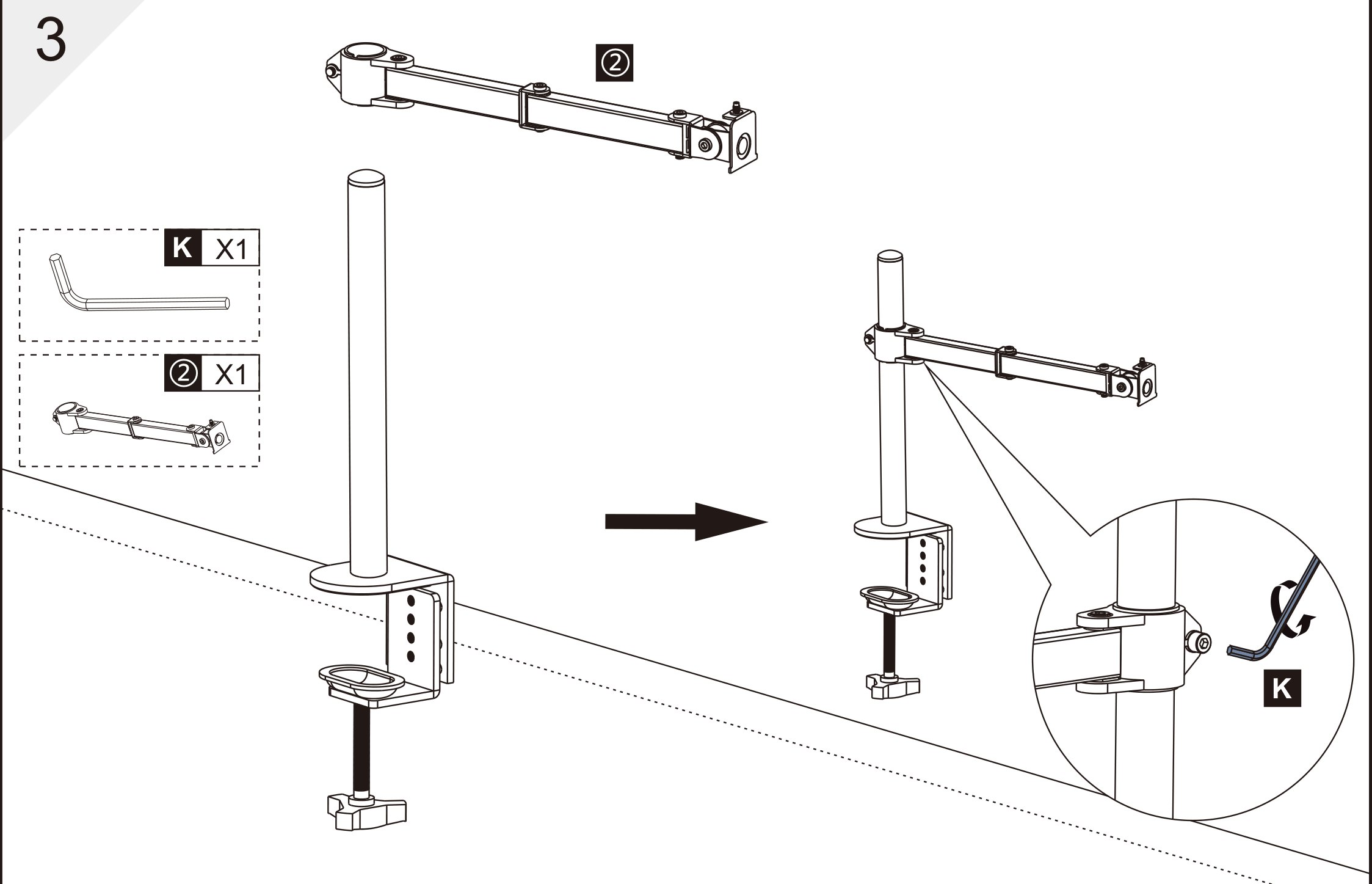

Krok 3: nasunięcie ramienia ② na kolumnę i zablokowanie go śrubą w obejmie kluczem imbusowym K

Krok 4 — Załóż klipsy na kable​

  1. Zatrzaśnij klips (I) na kolumnie, poniżej ramienia.
  2. Zatrzaśnij dwa klipsy (J) na ramieniu — po jednym na każdej części.

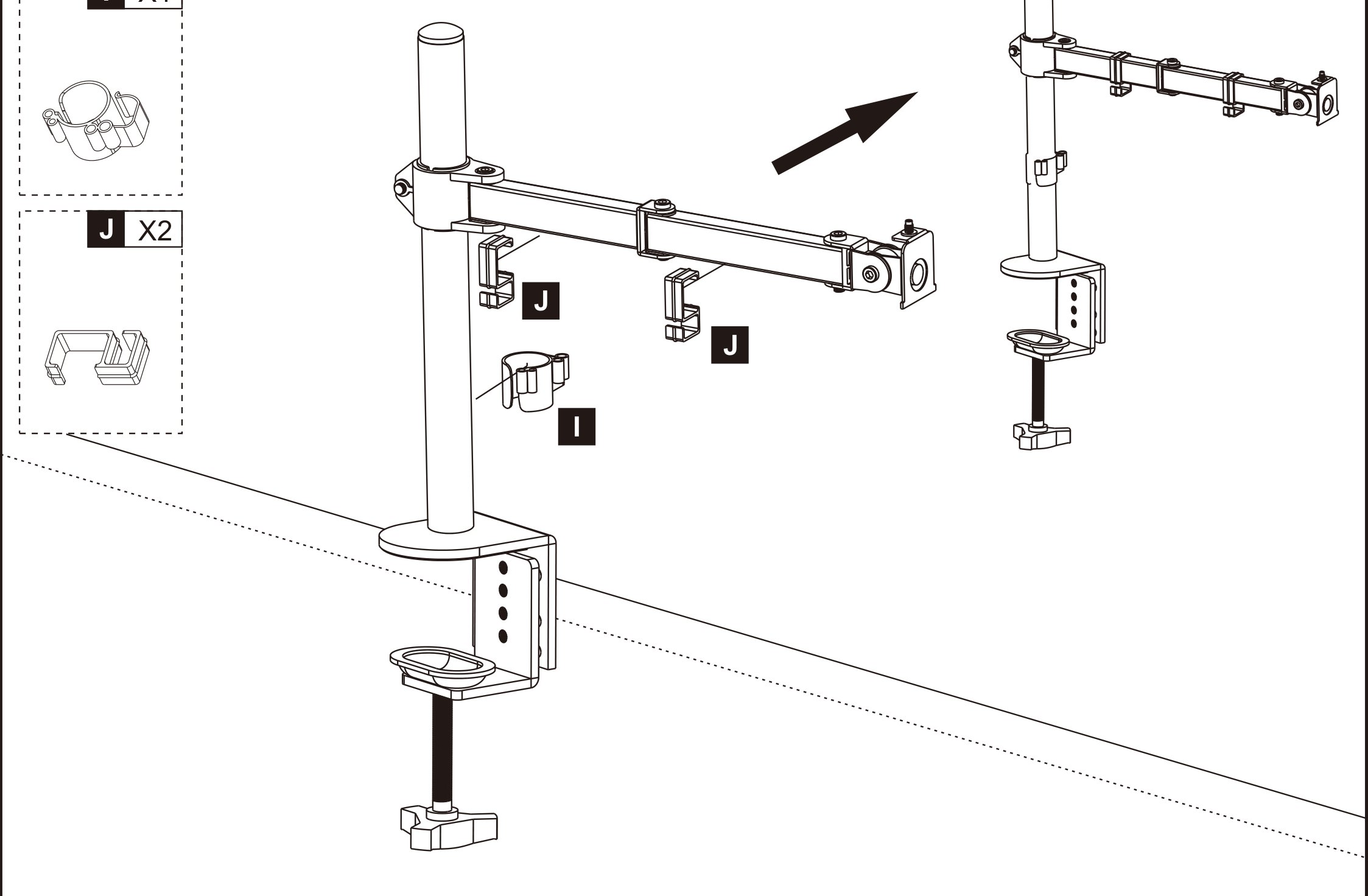

Krok 4: zatrzaśnięcie klipsa I na kolumnie i dwóch klipsów J na obu częściach ramienia

Krok 5 — Przykręć adapter VESA do monitora​

Połóż monitor ekranem do dołu na miękkiej, czystej powierzchni i dopasuj adapter (③) do otworów VESA — 75 × 75 mm albo 100 × 100 mm.

Monitor z płaskim tyłem

  1. Przykręć adapter bezpośrednio do tyłu monitora czterema śrubami M4 × 12 (G).

Monitor z wypukłym tyłem lub zagłębionymi otworami

  1. Włóż po jednej tulei dystansowej (H) między adapter a monitor przy każdym z czterech otworów.
  2. Przykręć adapter czterema śrubami M4 × 30 (F), które są na tyle długie, by sięgnąć przez tuleje.

Dokręcaj cztery śruby równomiernie i nie dokręcaj ich zbyt mocno — gwint znajduje się w obudowie monitora.

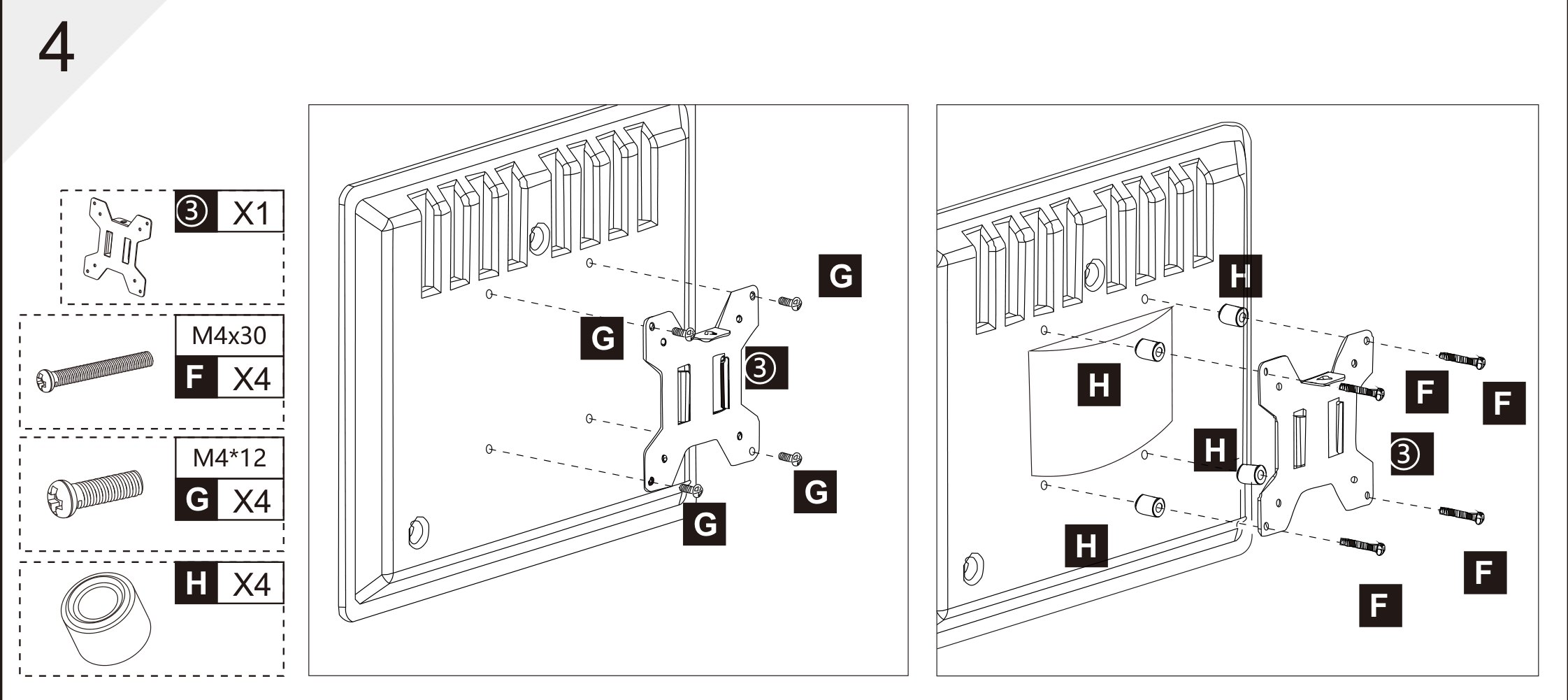

Krok 5: przykręcenie adaptera VESA ③ do monitora — śrubami M4 × 12 (G) przy płaskim tyle albo tulejami H i śrubami M4 × 30 (F) przy wypukłym

Krok 6 — Zawieś monitor na ramieniu​

  1. Poproś drugą osobę, aby przytrzymała monitor, i wsuń trzpień adaptera VESA (③) w przegub na końcu ramienia (②).
  2. Nakręć od góry nakrętkę M6 (A) i dokręć ją mocno ręką.
  3. Puść monitor dopiero wtedy, gdy nakrętka jest dokręcona, i sprawdź, czy ekran wisi równo.
uwaga

Nie puszczaj ekranu, zanim nakrętka (A) nie zostanie dokręcona — niezabezpieczony monitor może zsunąć się z przegubu.

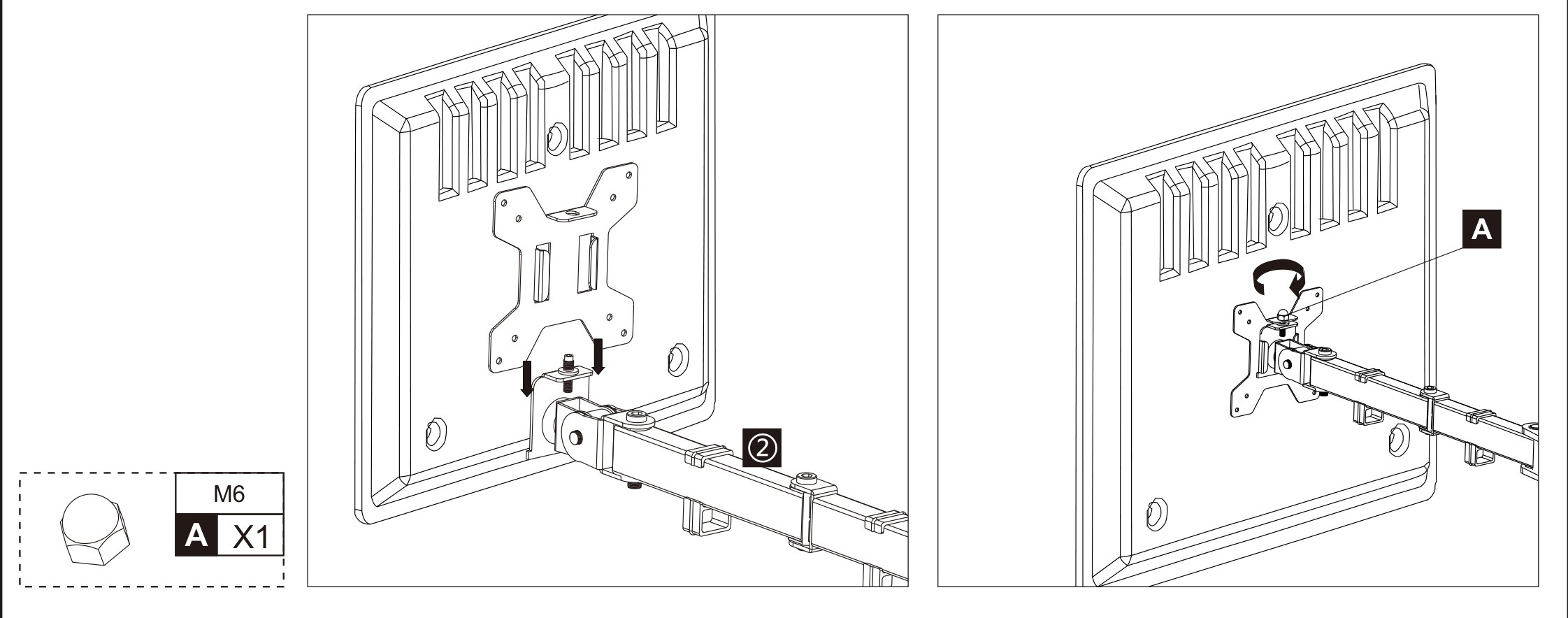

Krok 6: wsunięcie trzpienia adaptera VESA w przegub na końcu ramienia i dokręcenie nakrętki M6 (A)

Krok 7 — Wyreguluj przeguby i poprowadź przewody​

  1. Ustaw opór przegubów ramienia kluczem imbusowym (L): dokręć przegub, jeśli ekran opada pod własnym ciężarem, a poluzuj, jeśli trudno go poruszyć.
  2. Celuj w takie ustawienie, przy którym ekran utrzymuje pozostawioną pozycję, ale nadal daje się przesunąć jedną ręką.
  3. Ułóż przewody monitora w klipsach (J) wzdłuż ramienia i w klipsie (I) na kolumnie, a następnie poprowadź je w dół do biurka.

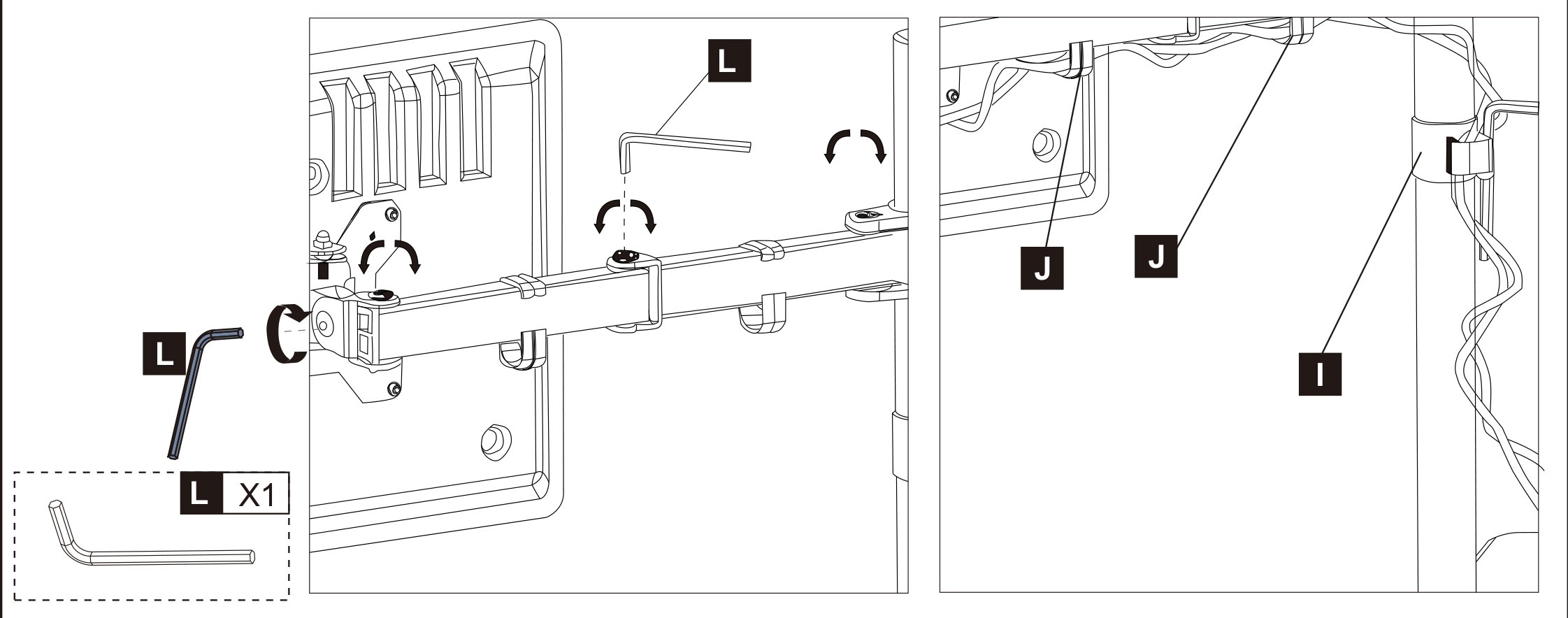

Krok 7: regulacja przegubów ramienia kluczem imbusowym L i prowadzenie przewodów przez klipsy J oraz I

Korzystanie z uchwytu​

Gdy monitor wisi na ramieniu, a przeguby są wyregulowane, ekran ustawia się ręką:

  • Wysokość — od 100 do 400 mm nad blatem, ustawiana na kolumnie kluczem imbusowym (K)
  • Zasięg — do 289 mm od kolumny, na dwóch częściach ramienia o długości 132 i 157 mm
  • Obrót ramienia — pełne 360° wokół kolumny
  • Obrót ekranu — od −90° do 90°, czyli również do pionu (pivot)
  • Pochylenie ekranu — od −90° do 90°

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie lub nieprzestrzeganie instrukcji może doprowadzić do poważnych obrażeń ciała albo uszkodzenia sprzętu.

  • Obciążenie uchwytu monitorem cięższym niż dopuszczalne 8 kg czyni go niestabilnym i może doprowadzić do obrażeń lub uszkodzenia ekranu.
  • Wykonuj montaż dokładnie według instrukcji. Nieprawidłowy montaż może spowodować uszkodzenia lub poważne obrażenia ciała.
  • Upewnij się, że biurko bezpiecznie utrzyma łączny ciężar uchwytu i monitora, a blat w miejscu zacisku nie jest grubszy niż 75 mm.
  • Używaj śrub z zestawu i nie dokręcaj ich zbyt mocno.
  • Produkt zawiera drobne elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Używanie na zewnątrz może go uszkodzić.
  • Co najmniej raz na trzy miesiące sprawdzaj, czy zacisk i śruby są nadal dokręcone.

Najczęściej zadawane pytania​

Jakie monitory pasują do SolidHand-UM01?
Monitory z rozstawem otworów VESA 75 × 75 mm lub 100 × 100 mm, o przekątnej od 13 do 27 cali i wadze do 8 kg — to obejmuje większość standardowych monitorów biurowych.
Czy uchwyt ma sprężynę gazową?
Nie — SolidHand-UM01 reguluje się ręcznie. Wysokość ustawia się na kolumnie kluczem imbusowym, a ramię pewnie utrzymuje tę pozycję. Jeśli potrzebujesz płynnej zmiany wysokości jedną ręką w ciągu dnia, wybierz jeden z naszych modeli ze sprężyną gazową.
Czy mogę obrócić monitor do pionu?
Tak. Przegub VESA obraca ekran od −90° do 90°, więc obrót o 90° ustawia go w pionie — wygodnie przy czytaniu dokumentów, programowaniu albo przeglądaniu długich stron.
Czy w zestawie jest organizacja przewodów?
Tak. Jeden klips zakłada się na kolumnę, a dwa na ramię, dzięki czemu przewody zasilające i sygnałowe biegną wzdłuż uchwytu na tył biurka, zamiast zwisać przed monitorem.
Jak gruby blat mieści się w zacisku?
Do 75 mm. Zacisk przykręca się do wspornika podstawy w jednej z kilku par otworów i w ten sposób dopasowuje do grubości blatu; potrzebna jest też wolna krawędź biurka.
