Uchwyt biurkowy na dwa monitory z regulacją manualną, SolidHand-UM02

GTIN: 5907614661922 · SKU: SolidHand-UM02

SolidHand-UM02 utrzymuje dwa monitory o przekątnej od 13 do 27 cali, każdy do 8 kg, na poprzeczce z dwoma dwuczęściowymi ramionami o długości 289 mm, osadzonej na stalowej kolumnie. Kolumnę mocuje się zaciskiem do krawędzi biurka, a poprzeczkę ustawia na niej kluczem imbusowym na dowolnej wysokości od 100 do 400 mm nad blatem. Każdy ekran obraca się o ±90°, pochyla o ±90° i wychyla o pełne 360° na swoim ramieniu; uchwyty na ramionach i kolumnie porządkują kable.

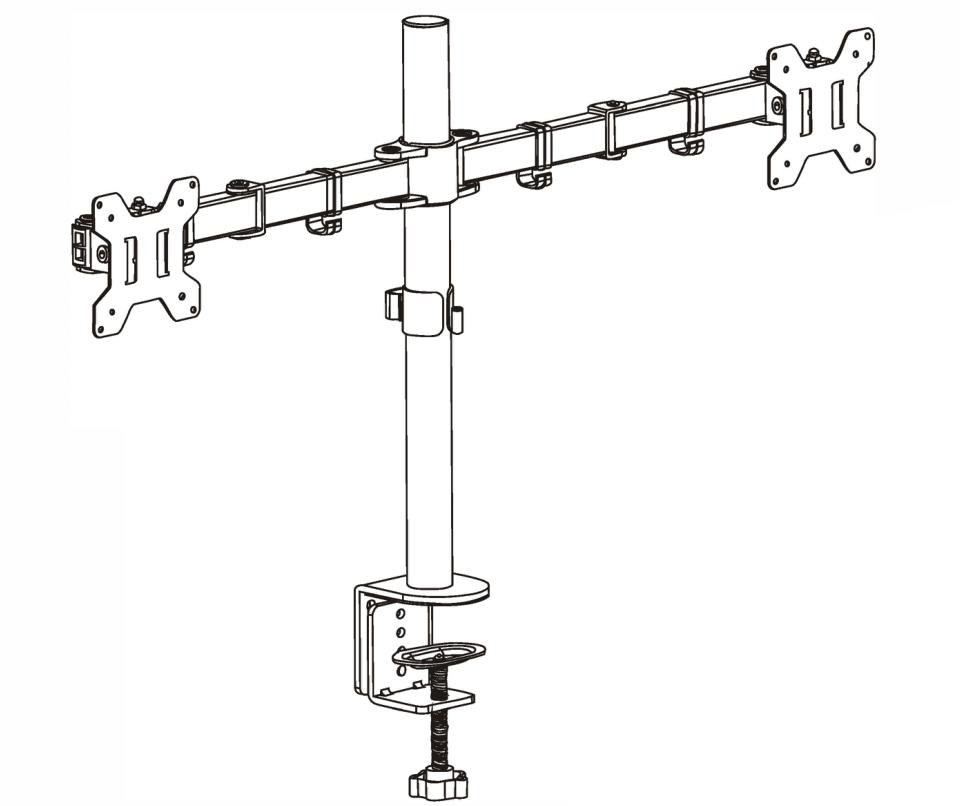

Uchwyt SolidHand-UM02 na dwa monitory: kolumna z zaciskiem do biurka, poprzeczka z dwoma ramionami i dwie płytki VESA

Spis treści​

Specyfikacja​

  • Kolor: czarny
  • Materiał: stal
  • Liczba monitorów: 2
  • Przekątna monitora: 13–27 cali
  • Standard VESA: 75 × 75 mm, 100 × 100 mm
  • Waga monitora: do 8 kg każdy
  • Regulacja wysokości: manualna, przy pomocy narzędzi
  • Zakres obrotu ramion: 360°
  • Zakres obrotu monitora: −90° ~ 90°
  • Zakres pochylenia monitora: −90° ~ 90°
  • Zakres wysokości ramion: 100–400 mm nad blatem
  • Długość ramienia: 289 mm z każdej strony (dwie części, 132 + 157 mm)
  • Mocowanie: zacisk do biurka, blat do 75 mm grubości
  • Wymiary opakowania: 440 × 190 × 100 mm
  • Waga uchwytu: 2,5 kg

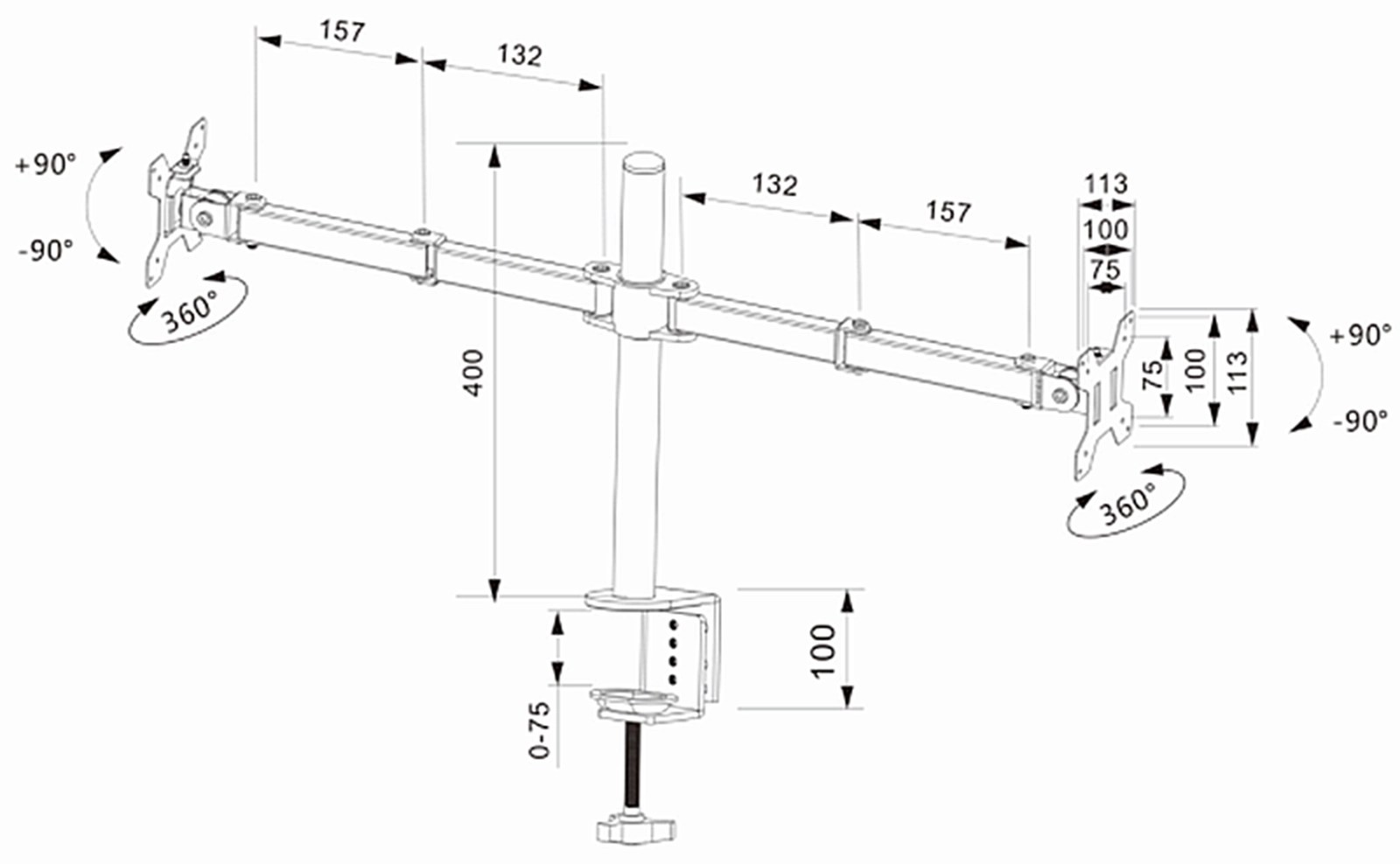

Rysunek techniczny SolidHand-UM02 z wymiarami: wysokość kolumny 400 mm, części ramienia 132 i 157 mm z każdej strony, VESA 75 i 100 mm, pochylenie ±90°, obrót 360°, zacisk na blat 0–75 mm

Zawartość zestawu​

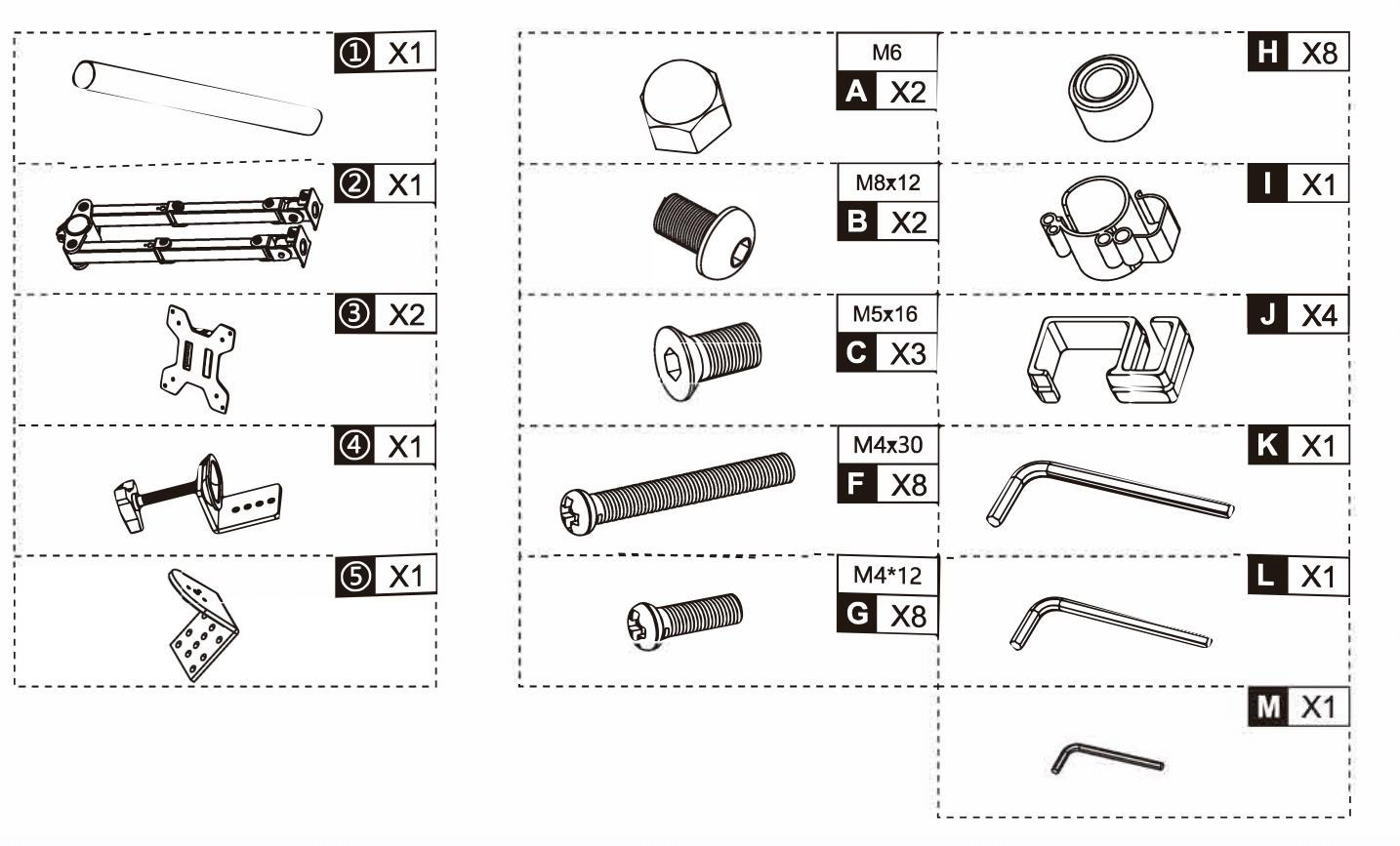

Zawartość zestawu SolidHand-UM02: kolumna, poprzeczka z dwoma ramionami, dwie płytki VESA, zacisk do biurka, wspornik podstawy, śruby, tuleje dystansowe, uchwyty na kable i trzy klucze imbusowe
  • ① — kolumna (× 1)
  • ② — poprzeczka z dwoma dwuczęściowymi ramionami i przegubami VESA (× 1)
  • ③ — płytka VESA (× 2)
  • ④ — zacisk do biurka (× 1)
  • ⑤ — wspornik podstawy (× 1)
  • A — nakrętka M6 (× 2)
  • B — śruba M8 × 12 (× 2)
  • C — śruba M5 × 16 (× 3)
  • F — śruba do monitora M4 × 30 (× 8)
  • G — śruba do monitora M4 × 12 (× 8)
  • H — tuleja dystansowa (× 8)
  • I — uchwyt na kable do kolumny (× 1)
  • J — uchwyt na kable do ramion (× 4)
  • K — klucz imbusowy do obejmy poprzeczki (× 1)
  • L — klucz imbusowy do zacisku i przegubów (× 1)
  • M — klucz imbusowy do wspornika podstawy (× 1)

Śruby do monitora F i G to warianty: użyj G (M4 × 12) przy monitorze z płaskim tyłem albo F (M4 × 30) razem z tulejami (H), gdy tył monitora jest wypukły lub otwory VESA są zagłębione. Na każdy monitor przypadają cztery śruby.

Zanim zaczniesz​

Montaż zajmuje około dwudziestu minut. Przygotuj:

  • Drugą osobę — zawieszenie każdego monitora na ramieniu to praca dla dwóch osób
  • Wkrętak krzyżakowy do śrub monitora; wszystkie trzy klucze imbusowe są w zestawie
  • Wolną krawędź biurka z blatem nie grubszym niż 75 mm, dość solidnym, by utrzymać uchwyt z dwoma ekranami
  • Sprawdzenie, czy każdy monitor waży nie więcej niż 8 kg i ma otwory VESA 75 × 75 lub 100 × 100
uwaga

Przed rozpoczęciem sprawdź, czy otrzymałeś wszystkie części z listy powyżej. Jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się z nami przed montażem uchwytu.

Montaż​

Krok 1 — Przykręć wspornik podstawy do kolumny​

  1. Postaw kolumnę (①) na wsporniku podstawy (⑤) tak, aby kołnierz kolumny przylegał płasko do wspornika.
  2. Skręć je od spodu trzema śrubami M5 × 16 (C), używając klucza imbusowego (M).
  3. Dokręć trzy śruby równomiernie — kolumna musi stać prostopadle do wspornika.

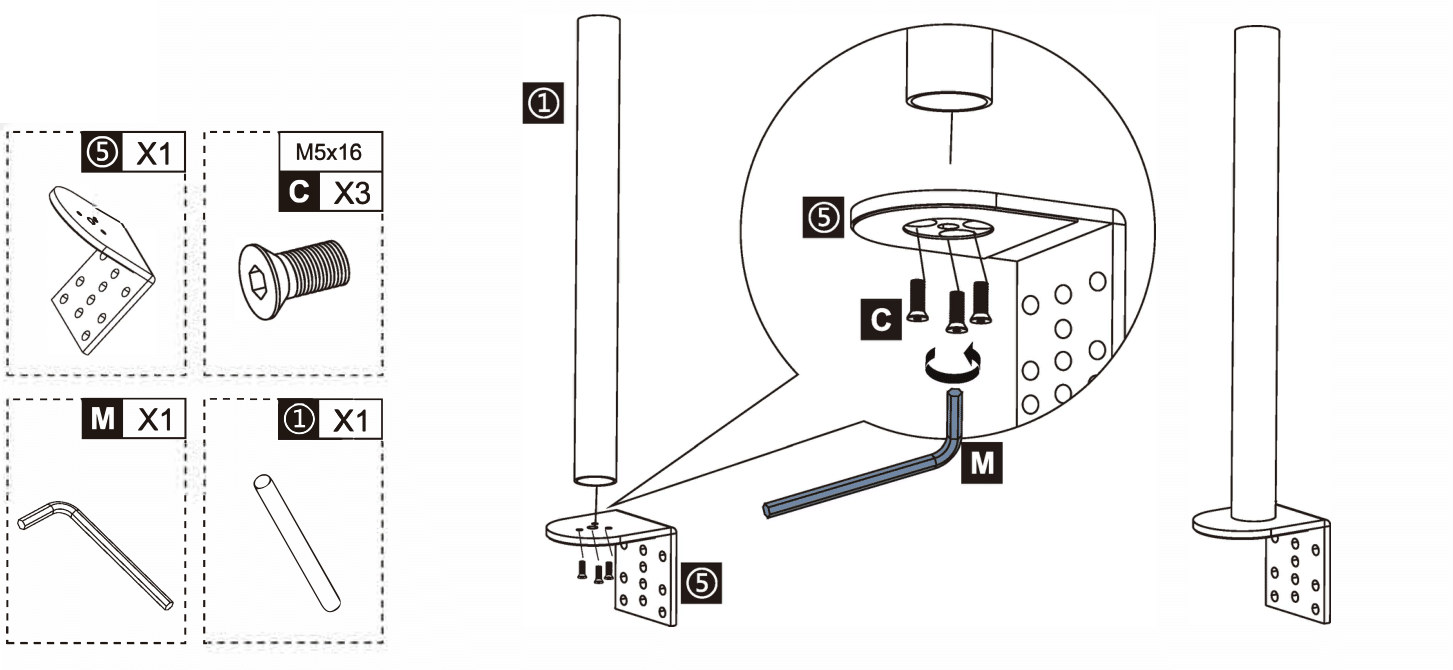

Krok 1: kolumna ① osadzona na wsporniku podstawy ⑤ i przykręcona od spodu trzema śrubami M5 × 16 C kluczem imbusowym M

Krok 2 — Zamocuj kolumnę zaciskiem do biurka​

Wspornik podstawy ma kilka par otworów, więc zacisk można przykręcić na wysokości dopasowanej do blatu.

  1. Przyłóż wspornik do krawędzi biurka i wybierz parę otworów, przy której szczęka zacisku (④) znajdzie się tuż pod blatem.
  2. Przykręć zacisk do wspornika dwiema śrubami M8 × 12 (B), używając klucza imbusowego (L).
  3. Nałóż zespół na krawędź biurka i dokręcaj śrubę zacisku, aż jej stopka mocno dociśnie spód blatu.
  4. Sprawdź, czy kolumna stoi pionowo i czy uchwyt nie przesuwa się po biurku.
notatka

Blat może mieć do 75 mm grubości. Rysunki producenta pokazują wyłącznie montaż zaciskiem — w zestawie nie ma osobnej płytki przelotowej.

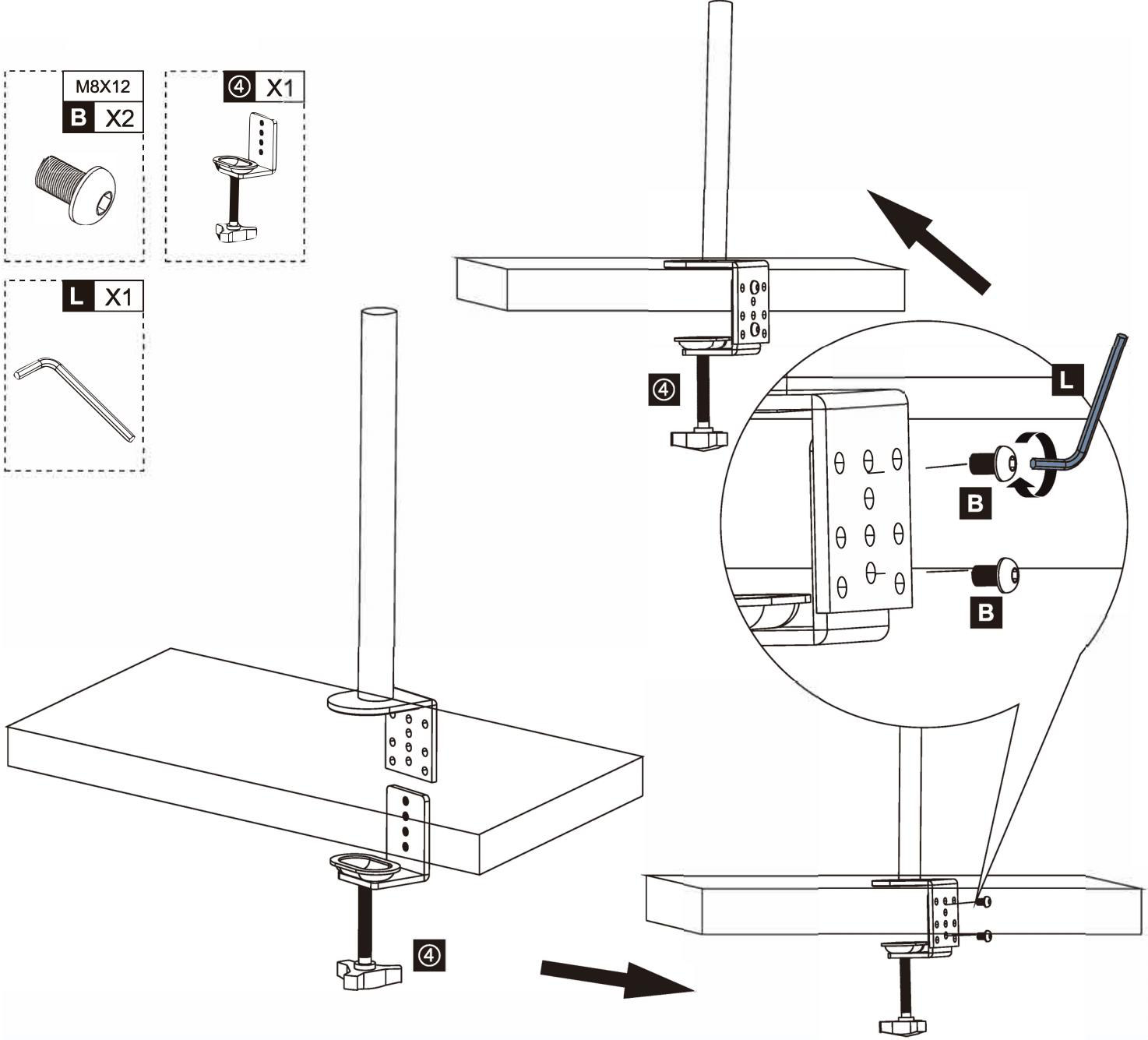

Krok 2: przykręcanie zacisku ④ do wspornika podstawy dwiema śrubami M8 × 12 B i dokręcanie zacisku na blacie

Krok 3 — Załóż poprzeczkę​

  1. Nasuń poprzeczkę (②) na kolumnę od góry, przegubami VESA w stronę od biurka.
  2. Ustaw ją na wysokości roboczej — dowolnie od 100 do 400 mm nad blatem.
  3. Zablokuj ją śrubą w obejmie poprzeczki, używając klucza imbusowego (K).
wskazówka

Ustaw wysokość tak, aby górne krawędzie ekranów znalazły się mniej więcej na wysokości oczu, gdy monitory zawisną na ramionach. Wysokość zmienia się tylko kluczem imbusowym, więc warto poświęcić na to chwilę.

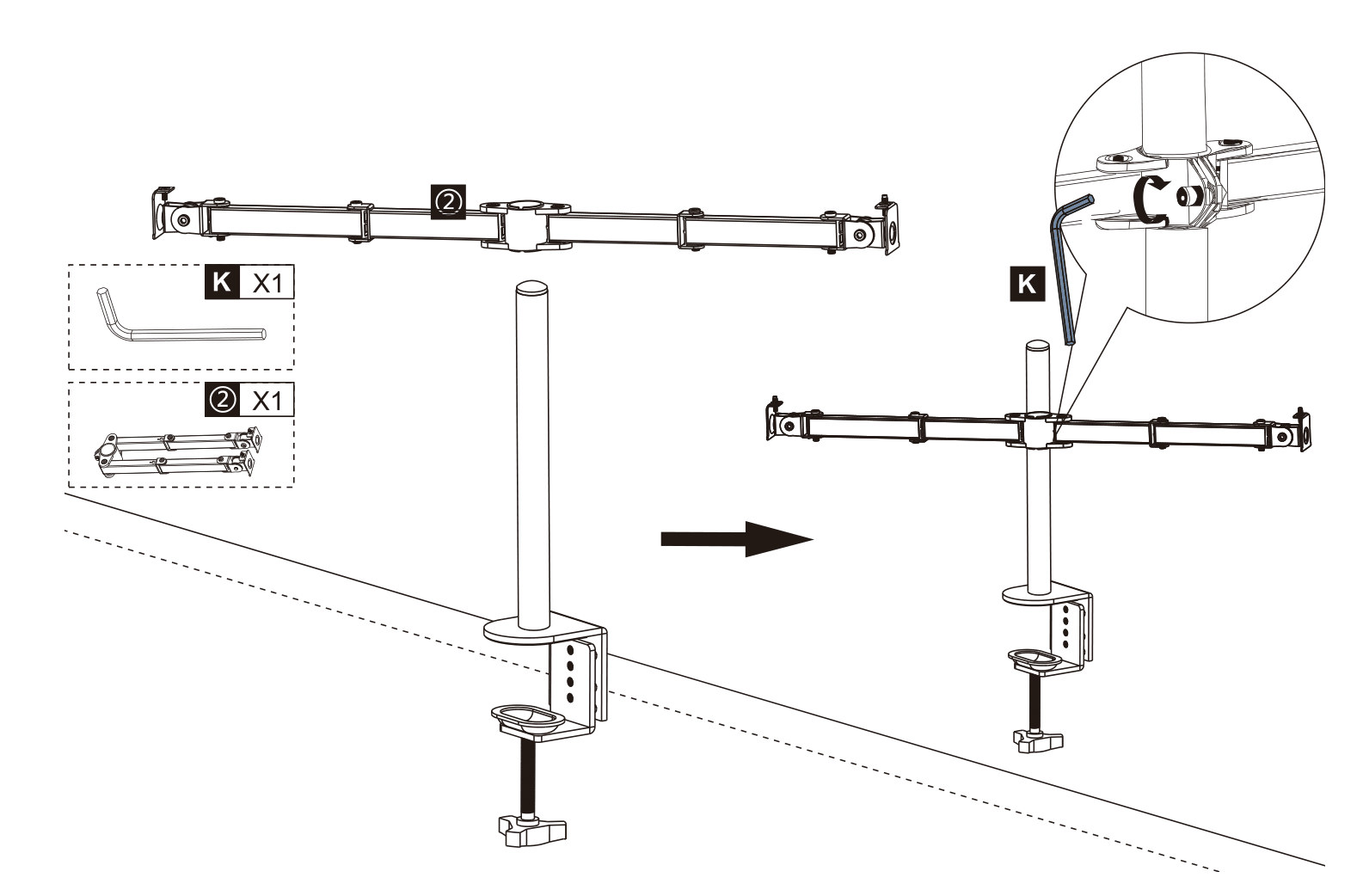

Krok 3: nasuwanie poprzeczki ② na kolumnę i blokowanie jej śrubą obejmy kluczem imbusowym K

Krok 4 — Załóż uchwyty na kable​

  1. Wepnij uchwyt na kable (I) na kolumnę, poniżej poprzeczki.
  2. Wepnij cztery uchwyty (J) na ramiona — po jednym na każdą część każdego ramienia.

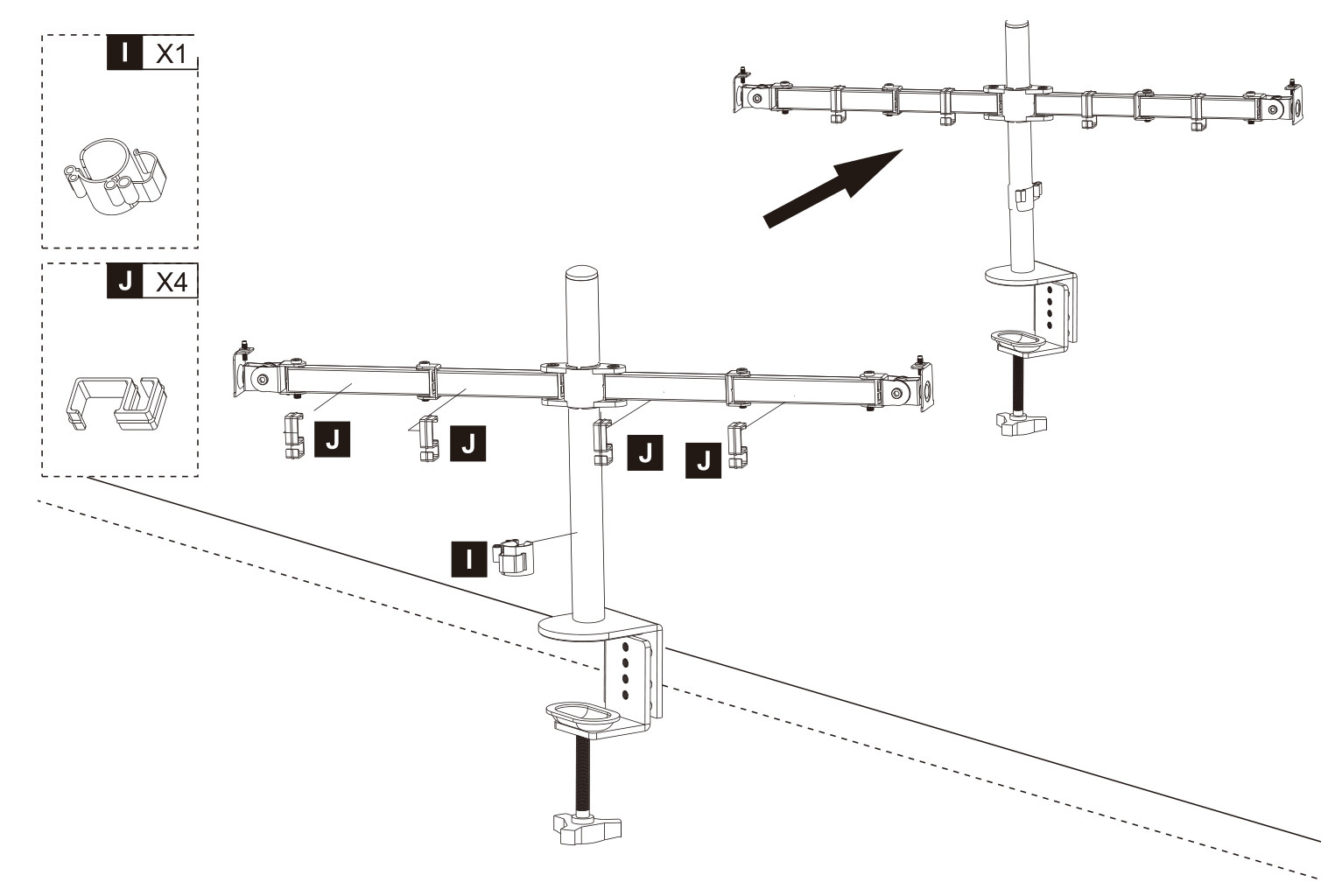

Krok 4: wpinanie uchwytu na kable I na kolumnę i czterech uchwytów J na części obu ramion

Krok 5 — Przykręć płytki VESA do monitorów​

Połóż każdy monitor ekranem w dół na miękkiej, czystej powierzchni i dopasuj płytkę (③) do jego otworów VESA — 75 × 75 mm lub 100 × 100 mm.

Monitor z płaskim tyłem

  1. Przykręć płytkę bezpośrednio do tyłu monitora czterema śrubami M4 × 12 (G).

Monitor z wypukłym tyłem lub zagłębionymi otworami

  1. Włóż po jednej tulei (H) między płytkę a monitor przy każdym z czterech otworów.
  2. Przykręć płytkę czterema śrubami M4 × 30 (F) — są dość długie, by sięgnąć przez tuleje.

Dokręć cztery śruby równomiernie i nie dokręcaj ich nadmiernie — gwint jest w obudowie monitora. Powtórz przy drugim monitorze.

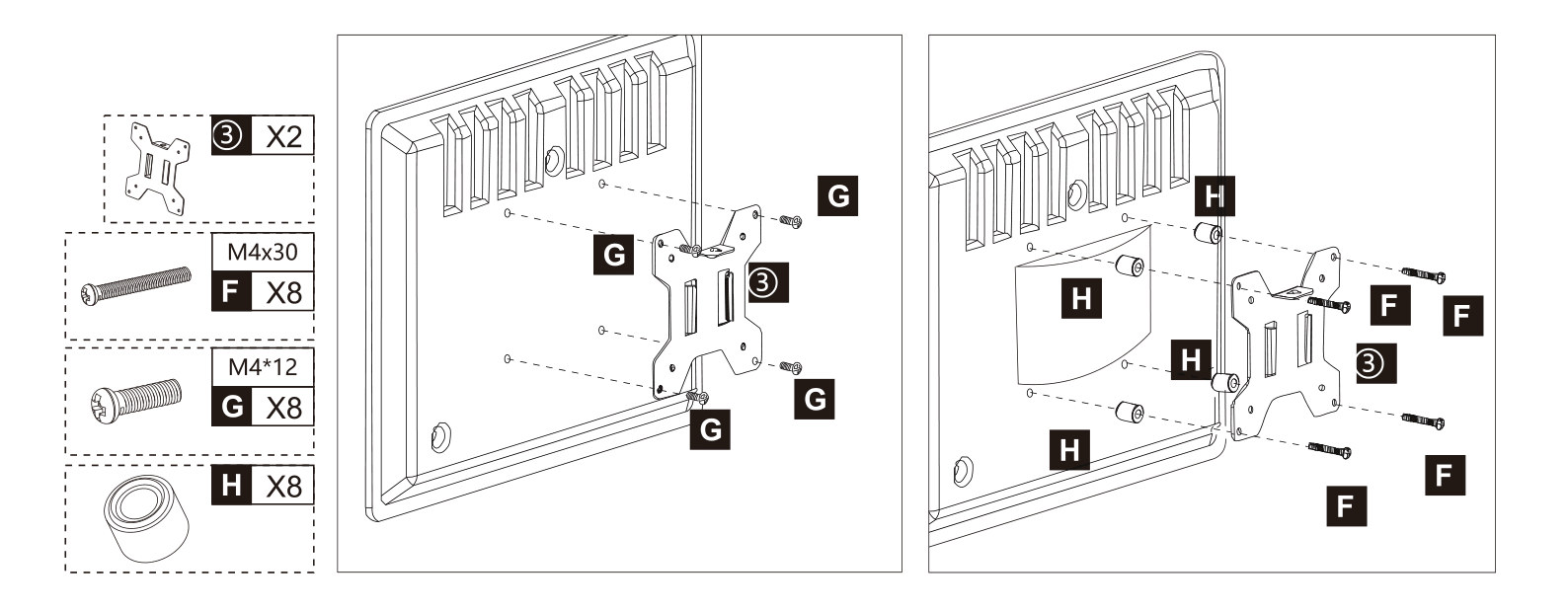

Krok 5: przykręcanie płytki VESA ③ do monitora — śrubami M4 × 12 G przy płaskim tyle albo z tulejami H i śrubami M4 × 30 F przy wypukłym

Krok 6 — Zawieś monitory na ramionach​

  1. Gdy druga osoba trzyma monitor, wsuń trzpień jego płytki VESA (③) w przegub na końcu jednego ramienia (②).
  2. Nakręć od góry nakrętkę M6 (A) na trzpień i mocno dokręć ją ręką.
  3. Puść monitor dopiero, gdy nakrętka jest dokręcona, sprawdź, czy ekran wisi poziomo, i powtórz przy drugim monitorze na drugim ramieniu.
uwaga

Nie puszczaj ekranu, zanim jego nakrętka (A) nie zostanie dokręcona — niezabezpieczony monitor może zsunąć się z przegubu.

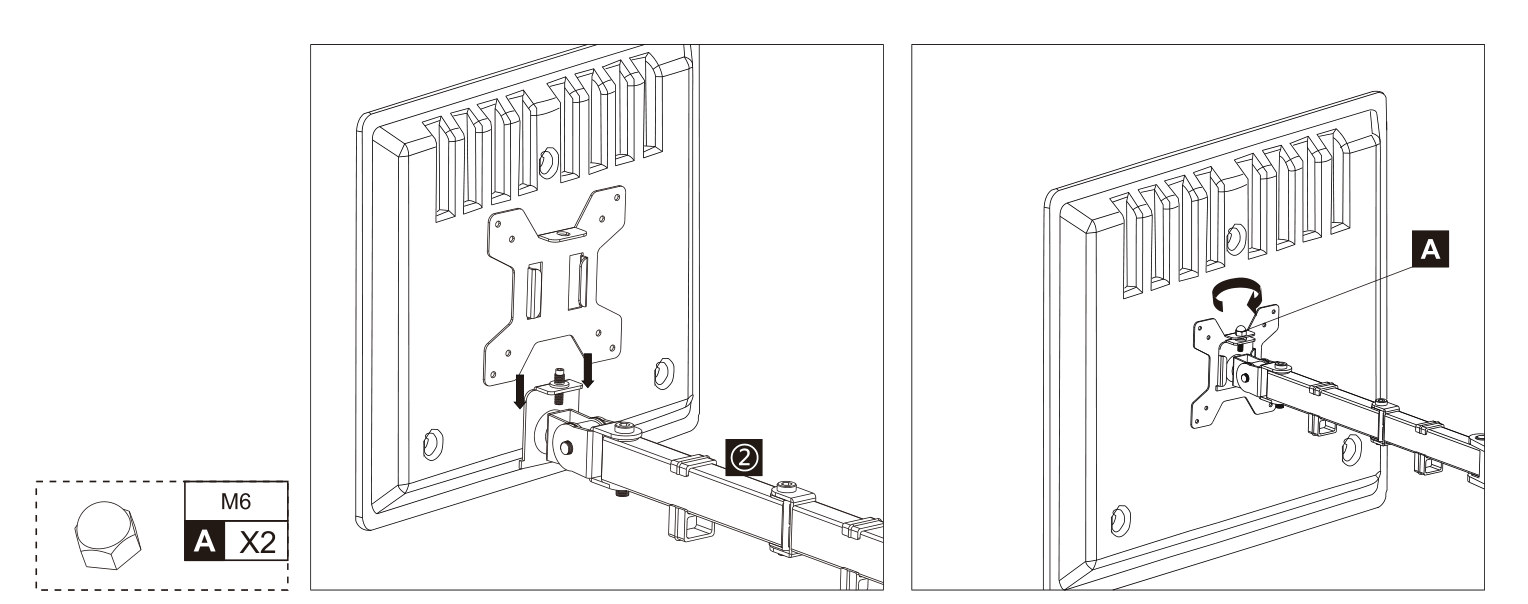

Krok 6: wsuwanie trzpienia płytki VESA w przegub na końcu ramienia i dokręcanie nakrętki M6 A

Krok 7 — Wyreguluj przeguby i poprowadź kable​

  1. Ustaw opór przegubów każdego ramienia kluczem imbusowym (L): dokręć przegub, jeśli ekran opada pod własnym ciężarem, poluzuj, jeśli trudno go przestawić.
  2. Celuj w ustawienie, przy którym każdy ekran trzyma zadaną pozycję, ale wciąż da się go przestawić jedną ręką.
  3. Ułóż kable monitorów w uchwytach (J) wzdłuż ramion i w uchwycie (I) na kolumnie, a potem poprowadź je w dół do biurka.

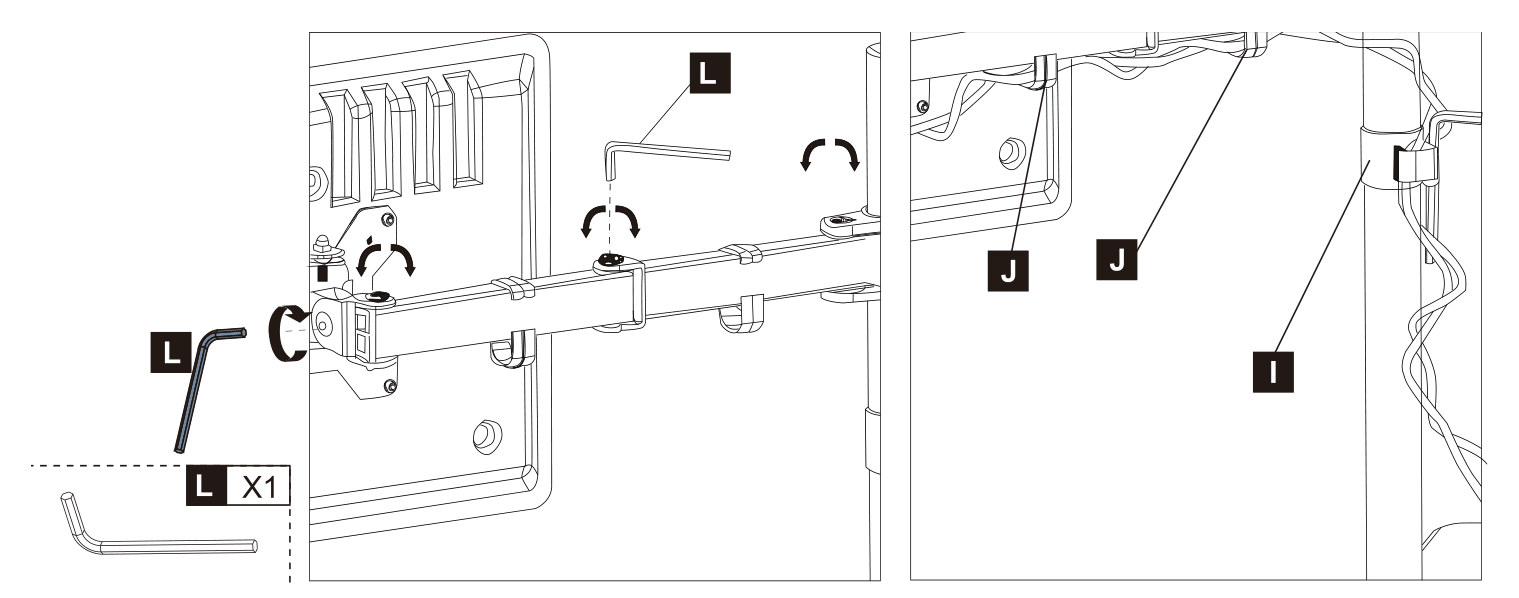

Krok 7: regulacja przegubów ramion kluczem imbusowym L i prowadzenie kabli przez uchwyty J i I

Praca z uchwytem​

Gdy monitory wiszą na ramionach, a przeguby są wyregulowane, ekrany ustawia się ręką:

  • Wysokość — 100–400 mm nad blatem, ustawiana na kolumnie kluczem imbusowym (K); oba ekrany przesuwają się razem
  • Wysięg — do 289 mm od kolumny z każdej strony, na dwóch częściach ramienia 132 i 157 mm
  • Obrót ramienia — pełne 360° w każdym przegubie, niezależnie dla każdego ekranu
  • Obrót ekranu — od −90° do 90°, więc każdy ekran można ustawić pionowo
  • Pochylenie ekranu — od −90° do 90°

Zasady bezpieczeństwa​

Nieprzeczytanie, niezrozumienie lub nieprzestrzeganie wszystkich instrukcji może skutkować poważnymi obrażeniami lub uszkodzeniem sprzętu.

  • Używanie uchwytu z monitorem cięższym niż dopuszczalne 8 kg powoduje niestabilność i może prowadzić do obrażeń lub uszkodzenia ekranu.
  • Ściśle przestrzegaj instrukcji montażu. Niewłaściwa instalacja może spowodować uszkodzenia lub poważne obrażenia.
  • Upewnij się, że biurko bezpiecznie utrzyma łączną wagę uchwytu i obu monitorów, a blat przy zacisku nie jest grubszy niż 75 mm.
  • Używaj dołączonych śrub i nie dokręcaj ich nadmiernie.
  • Produkt zawiera małe elementy, które po połknięciu grożą zadławieniem. Trzymaj je z dala od dzieci.
  • Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Użycie na zewnątrz może go uszkodzić.
  • Co najmniej raz na trzy miesiące sprawdzaj, czy zacisk i śruby są nadal dokręcone.

Najczęściej zadawane pytania​

Jakie monitory pasują do SolidHand-UM02?
Monitory z rozstawem otworów VESA 75 × 75 mm lub 100 × 100 mm, o przekątnej od 13 do 27 cali i wadze do 8 kg każdy — to obejmuje większość standardowych monitorów biurowych.
Czy mogę zamontować monitory różnej wielkości na jednym uchwycie?
Tak. Każde ramię reguluje się niezależnie i przyjmuje dowolny monitor w zakresie 13–27 cali i 8 kg z rozstawem VESA 75 × 75 lub 100 × 100, więc dwa różne ekrany można połączyć.
Czy uchwyt ma sprężynę gazową?
Nie — SolidHand-UM02 reguluje się ręcznie. Wysokość poprzeczki ustawia się na kolumnie kluczem imbusowym i uchwyt pewnie ją utrzymuje. Jeśli potrzebujesz płynnej zmiany wysokości jedną ręką w ciągu dnia, wybierz jeden z naszych modeli ze sprężyną gazową.
Czy mogę obrócić monitor do pionu?
Tak. Każdy przegub VESA obraca swój ekran od −90° do 90°, więc obrót o 90° ustawia jeden lub oba monitory pionowo — przydatne przy czytaniu dokumentów, programowaniu lub porównywaniu długich stron obok siebie.
Jak gruby blat obejmuje zacisk?
Do 75 mm. Zacisk przykręca się do wspornika podstawy w jednej z kilku par otworów i tak dopasowuje do grubości blatu; potrzebna jest też wolna krawędź biurka.
