Tastatură de ușă exterioară cu card RFID 125 kHz și cod, Wiegand 26/34, SecureEntry-AC100
GTIN: 5907614668778 · SKU: SecureEntry-AC100
SecureEntry-AC100 este o tastatură cu cod autonomă pentru o ușă de intrare. Eliberează o yală electrică sau o încuietoare electromagnetică atunci când utilizatorul prezintă un card sau un breloc RFID de 125 kHz ori tastează o parolă de deschidere din patru cifre. Carcasa din ABS rezistentă la apă permite montarea la exterior. Stochează până la 1000 de carduri și cinci parole de deschidere, are un buton de sonerie și un releu încorporate și o ieșire Wiegand 26/34 pentru un pontator sau o centrală de control acces. Toate setările se fac pe tastatură în modul de programare, protejat de o parolă de programare din șase cifre.
Cuprins
Specificații tehnice
- Tip: sistem de control acces pentru exterior
- Material: ABS
- Carduri RFID acceptate: 125 kHz
- Interfață: Wiegand 26 / Wiegand 34
- Funcții suplimentare: comandă sonerie prin cablu, ieșire Wiegand, control acces, comandă comutator
- Tip verificare: card RFID, parolă
- Nr. max. de utilizatori în baza de date: 1000
- Nr. max. de carduri RFID: 1000
- Distanță de citire: 1–6 cm
- Număr de taste: 13
- Iluminare taste: da
- Tastatură: taste din silicon
- Control acces: da
- Tensiune: DC 12 V ±10 %, curent 0,1 A
- Temperatură de funcționare: 0 la 45 °C
- Temperatură de depozitare: −20 la 60 °C
- Umiditate de funcționare: 40–90 %
- Umiditate de depozitare: 20–90 %
- Dimensiunile produsului: 11 × 6 × 2,2 cm
- Dimensiunile ambalajului: 13,5 × 9,8 × 3,5 cm
- Greutatea produsului: 50 g
- Greutate cu ambalaj: 100 g
Conținutul setului
- Tastatură cu cod cu fasciculul de cabluri
- Șuruburi și dibluri
- Manual de utilizare tipărit

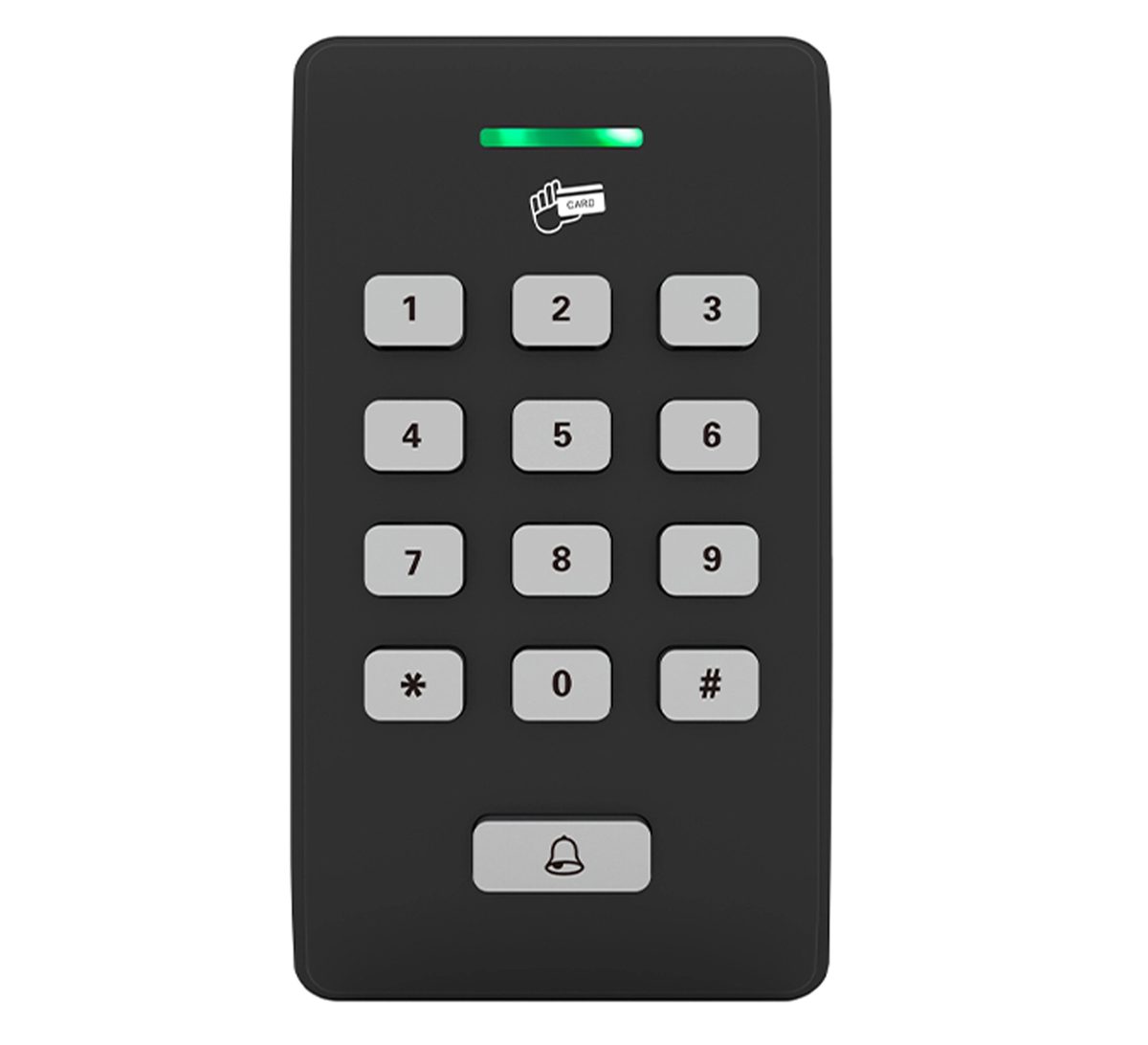

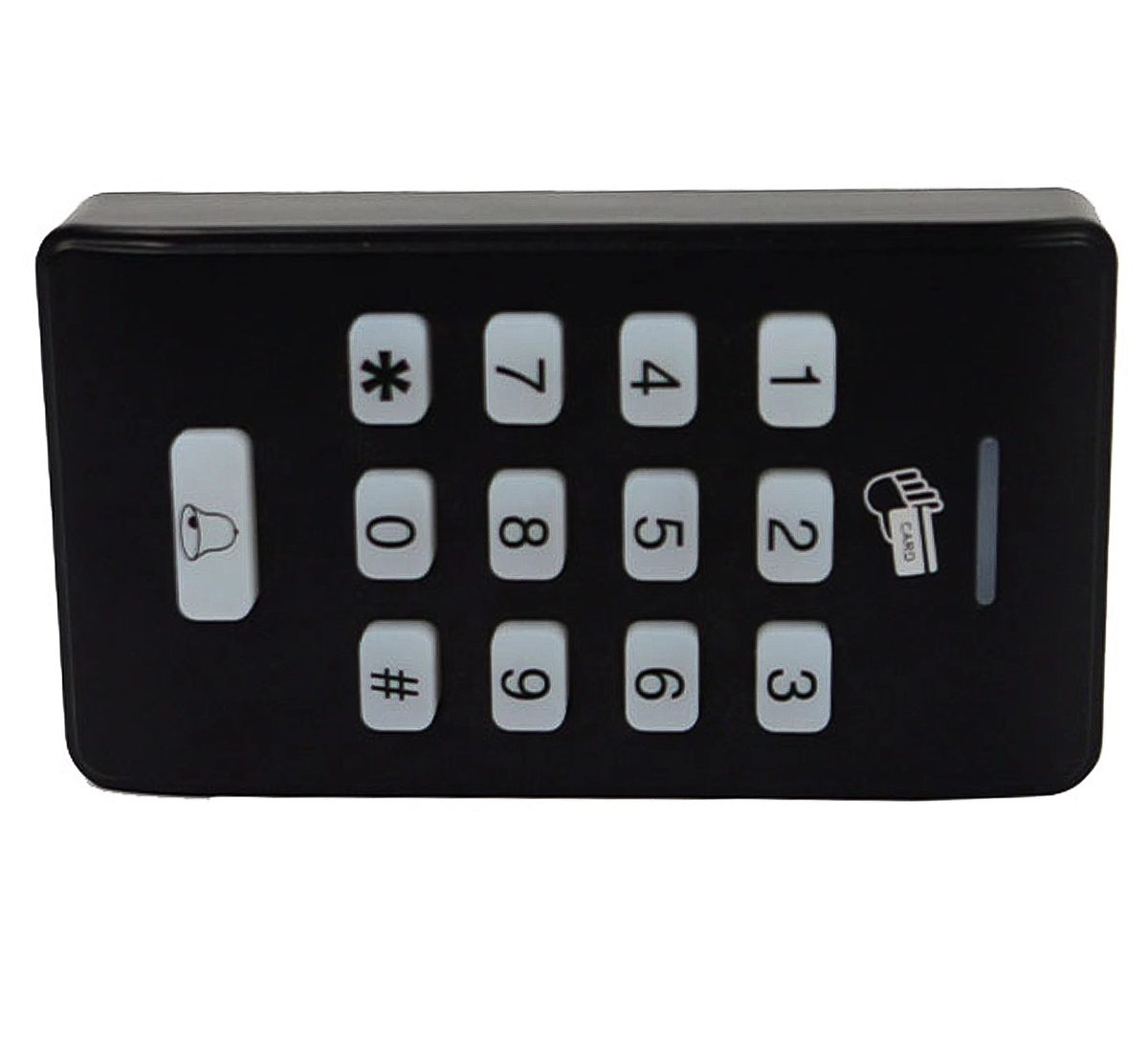

Panou
- LED de stare în fanta de sus: luminează verde când ușa este eliberată și, împreună cu buzzerul, semnalizează modul de programare și erorile
- Zona de citire a cardurilor marcată cu simbolul cardului sub LED: apropiați aici cardul sau brelocul, la 1–6 cm de carcasă
- Tastatură cu douăsprezece taste din silicon: 0–9, * și #. Tasta * intră și iese din modul de programare, tasta # confirmă o parolă de deschidere
- Tasta de sonerie jos: acționează soneria cablată la BELL+ și BELL−

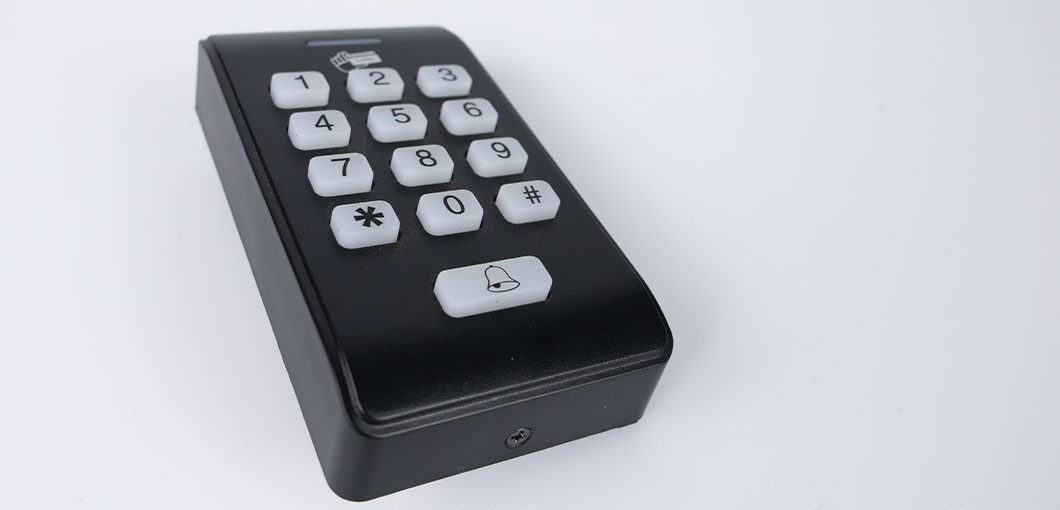

- Butonul Reset pe spatele carcasei, pentru resetarea la setările din fabrică
Cablare

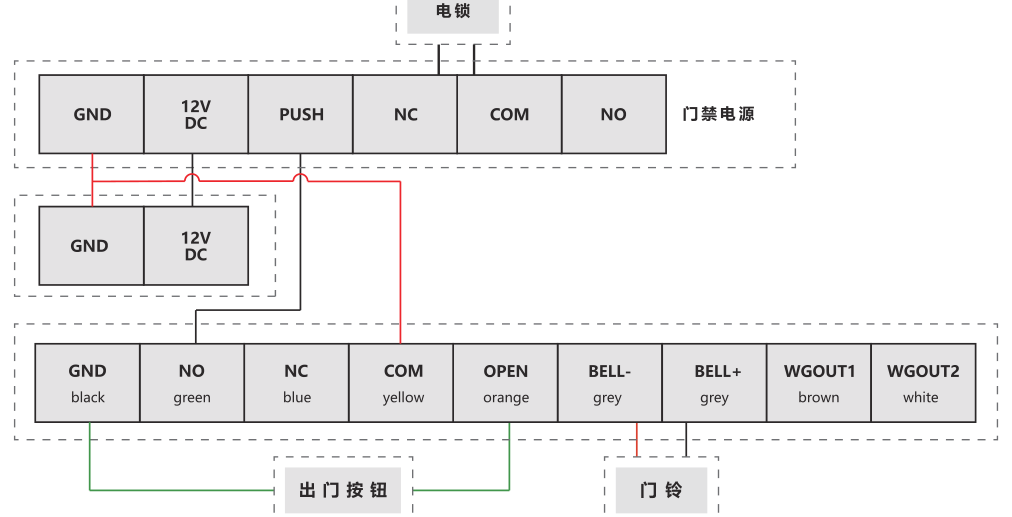

Fasciculul de cabluri iese prin spatele carcasei. Culorile de mai jos provin din schema de cablare din manual.
| Fir | Culoare | Funcție |
|---|---|---|
| GND | negru | Masă |
| NO | verde | Releu încuietoare, contact normal deschis |
| NC | albastru | Releu încuietoare, contact normal închis |
| COM | galben | Releu încuietoare, contact comun |
| OPEN | portocaliu | Intrare buton de ieșire: un buton între OPEN și GND eliberează încuietoarea |
| BELL− | gri | Sonerie, minus |
| BELL+ | gri | Sonerie, plus |
| WGOUT1 | maro | Ieșire Wiegand, linia 1 |
| WGOUT2 | alb | Ieșire Wiegand, linia 2 |
Casetele din schemă sunt etichetate în limba producătorului: caseta de sus este încuietoarea electrică, rândul din dreapta este sursa de alimentare a controlului de acces, iar cele două casete de jos sunt butonul de ieșire și soneria.
- Alimentați tastatura de la ieșirea de 12 V DC a sursei controlului de acces; tastatura consumă 0,1 A
- Cablați încuietoarea la contactele releului: o încuietoare electromagnetică, ținută închisă doar sub tensiune, pe COM și NC; o yală electrică ce rămâne blocată fără tensiune pe COM și NO
- O sonerie cu patru fire are nevoie, pe lângă BELL+ și BELL−, de propria conexiune la 12 V și GND; alte sonerii se cablează diferit, consultați manualul soneriei
- Pentru un pontator sau o centrală de control acces, conectați WGOUT1 și WGOUT2 la intrarea Wiegand a acelui dispozitiv și uniți masele
caution
Conectați firele cu alimentarea oprită și porniți doar după verificarea fiecărei conexiuni. Polaritatea inversată sau un scurtcircuit între fire deteriorează tastatura.
Montaj
- Alegeți un loc lângă ușă, la o înălțime comodă pentru tastatură și zona de citire. Carcasa este rezistentă la apă, deci poate fi montată la exterior.
- Treceți fasciculul de cabluri prin perete în spatele tastaturii și conectați-l conform descrierii de mai sus, cu alimentarea oprită.
- Fixați tastatura pe perete cu șuruburile și diblurile furnizate.
- Porniți alimentarea. Tastatura este gata în așteptare.
Mod de programare
Toate setările se fac în modul de programare. Parola de programare implicită este 123456; schimbați-o după instalare.
- Apăsați *.
- Introduceți parola de programare din șase cifre.
- LED-ul luminează verde și tastatura emite două bipuri scurte: modul de programare este deschis. Un bip lung înseamnă parolă greșită.
- Introduceți codurile de setare descrise mai jos. Două bipuri scurte confirmă fiecare setare.
- Apăsați * pentru a părăsi modul de programare.
Schimbarea parolei de programare
- Intrați în modul de programare.
- Apăsați 0, introduceți noua parolă din șase cifre și introduceți-o din nou.
- Două bipuri scurte confirmă schimbarea. Apăsați * pentru a ieși.
Parole de deschidere
Tastatura păstrează până la cinci parole de deschidere din patru cifre, comune tuturor utilizatorilor.
- Adăugarea unei parole: intrați în modul de programare, apăsați 3 și introduceți cele patru cifre. Două bipuri scurte confirmă. Repetați cu 3 și următoarele patru cifre pentru parolele a doua până la a cincea. La încercarea unei a șasea parole, tastatura emite trei bipuri lungi.
- Deschiderea ușii: în așteptare, tastați parola din patru cifre și apăsați #.
- Parolă virtuală: puteți tasta cifre aleatorii înainte și după parola din patru cifre pentru a o ascunde de privitori, apoi apăsați #.
- Ștergerea tuturor parolelor: intrați în modul de programare, apăsați 3 și introduceți 0000.
Carduri RFID
Fiecare card este stocat sub un număr de utilizator din trei cifre, de la 000 la 999, care servește și la ștergerea lui, așa că țineți o listă cu numere și nume.
Înregistrarea unui card
- Intrați în modul de programare.
- Apăsați 5 și introduceți numărul de utilizator din trei cifre. Urmează două bipuri scurte.
- Apropiați cardul de zona de citire. Două bipuri scurte confirmă înregistrarea.
- Pentru alte carduri, introduceți următorul număr din trei cifre și apropiați următorul card. Apăsați * la final.
Ștergerea unui card
- După numărul de utilizator: intrați în modul de programare, apăsați 6 și introduceți numărul din trei cifre al cardului.
- Prin apropiere: intrați în modul de programare, apăsați 7 și apropiați cardul de zona de citire.
Două bipuri scurte confirmă ștergerea. Apăsați * pentru a ieși.
Card master
Cardul master permite înregistrarea de carduri noi fără introducerea parolei de programare. Poate exista un singur card master; înregistrarea altuia îl suprascrie pe cel anterior.
- Setarea cardului master: intrați în modul de programare, apăsați 9, introduceți 0000 și apropiați cardul.
- Înregistrarea cardurilor cu cardul master: în așteptare, apropiați cardul master de trei ori în trei secunde, introduceți numărul de utilizator din trei cifre și apropiați noul card. Două bipuri scurte confirmă. Continuați cu următorul număr și card sau apăsați * pentru a termina.
Timpul releului și modul normal deschis
Releul încuietorii eliberează implicit timp de trei secunde.
- Intrați în modul de programare.
- Apăsați 2 și introduceți timpul ca două cifre, de la 00 la 99 de secunde.
- Două bipuri scurte confirmă. Apăsați * pentru a ieși.
Cu timpul setat la 00, tastatura funcționează în modul normal deschis: după un card sau o parolă, releul rămâne comutat și LED-ul aprins până la următorul card sau parolă, deci ușa rămâne eliberată, de exemplu în orele de program.
Alarmă antisabotaj și iluminare
- Alarmă antisabotaj activată: intrați în modul de programare, apăsați 4 apoi 1
- Alarmă antisabotaj dezactivată: intrați în modul de programare, apăsați 4 apoi 0
- Oprirea unei alarme declanșate: opriți și reporniți alimentarea sau introduceți parola de programare din șase cifre urmată de #
- Iluminare permanent aprinsă: intrați în modul de programare, apăsați 8 apoi 0
- Dezactivarea iluminării permanente: intrați în modul de programare, apăsați 8 apoi 1
Resetare la setările din fabrică
Resetarea restabilește parola de programare 123456 și setările implicite.
- Cu butonul Reset: cu alimentarea oprită, țineți apăsat butonul Reset de pe spate, porniți alimentarea și țineți butonul apăsat trei secunde. Trei bipuri lungi și trei scurte confirmă resetarea.
- De pe tastatură: intrați în modul de programare și apăsați 197320. Trei bipuri lungi confirmă resetarea.
Coduri de programare
| Setare | Taste în modul de programare |
|---|---|
| Schimbarea parolei de programare | 0 + parolă nouă din 6 cifre + repetarea parolei |
| Timpul releului | 2 + două cifre (00–99 s, 00 = normal deschis) |
| Adăugare parolă de deschidere | 3 + parolă din 4 cifre (până la 5) |
| Ștergerea tuturor parolelor de deschidere | 3 + 0000 |
| Alarmă antisabotaj dezactivată / activată | 4 + 0 / 4 + 1 |
| Înregistrare card | 5 + număr de utilizator din 3 cifre + apropierea cardului |
| Ștergere card după număr | 6 + număr de utilizator din 3 cifre |
| Ștergere card prin apropiere | 7 + apropierea cardului |
| Iluminare permanentă activată / dezactivată | 8 + 0 / 8 + 1 |
| Setare card master | 9 + 0000 + apropierea cardului |
| Resetare la setările din fabrică | 197320 |
Depanare
- Un bip lung după parola de programare. Parola este greșită. Dacă s-a pierdut, faceți resetarea la setările din fabrică cu butonul Reset și setați o parolă nouă.
- Cardul nu este citit. Țineți-l la 1–6 cm de simbolul cardului; tastatura citește doar carduri de 125 kHz, nu de 13,56 MHz. Verificați dacă cardul a fost înregistrat sub un număr de utilizator.
- Trei bipuri lungi la adăugarea unei parole. Sunt deja stocate cinci parole. Ștergeți-le pe toate cu 3 + 0000 și adăugați-le pe cele necesare.
- Ușa rămâne eliberată. Timpul releului este setat la 00, adică modul normal deschis. Setați un timp între 01 și 99.
- Încuietoarea nu se eliberează, sau se eliberează când tastatura este inactivă. Contactele releului sunt inversate: o încuietoare electromagnetică se leagă la COM și NC, o yală electrică la COM și NO.
- Alarma sună când tastatura este atinsă sau deschisă. Alarma antisabotaj este activată. Opriți-o cu parola de programare și # sau dezactivați-o cu 4 + 0.
- Nu ajung date la pontator. Verificați WGOUT1 și WGOUT2 și masa comună, precum și dacă pontatorul așteaptă Wiegand 26 sau 34.
Întrebări frecvente
Ce carduri citește SecureEntry-AC100?
Carduri și brelocuri RFID de 125 kHz, citite de la 1 la 6 cm. Nu citește carduri de 13,56 MHz.
Câți utilizatori și câte parole poate stoca?
Până la 1000 de carduri, fiecare sub un număr de utilizator din trei cifre, și până la cinci parole de deschidere din patru cifre comune tuturor utilizatorilor.
Pot să o montez la exterior?
Da. Carcasa din ABS este rezistentă la apă și tastatura funcționează de la 0 la 45 °C. Treceți cablul direct în peretele din spatele ei.
Are nevoie de o centrală separată?
Nu. Tastatura are propriul releu de încuietoare cu contacte NO, COM și NC și o intrare pentru buton de ieșire, așa că comandă încuietoarea direct. Poate trimite și numărul cardului sau codul către un pontator sau o centrală prin Wiegand 26 sau 34.
La ce folosește cardul master?
Permite înregistrarea de carduri noi fără parola de programare: apropiați cardul master de trei ori în trei secunde, introduceți un număr de utilizator din trei cifre și apropiați noul card. Poate exista un singur card master.
Ce fac dacă uit parola de programare?
Opriți alimentarea, țineți apăsat butonul Reset de pe spate, porniți alimentarea și țineți trei secunde. Tastatura revine la parola implicită 123456.
