Cititor de proximitate RFID 125 kHz pentru control acces, Wiegand 26, IP66, SecureEntry-CR20LF

GTIN: 5907614668839 · SKU: SecureEntry-CR20LF

SecureEntry-CR20LF este un cititor de proximitate compact pentru carduri și brelocuri RFID de 125 kHz. Nu ia singur decizia de acces: când i se apropie un card, îi citește numărul și îl trimite prin interfața Wiegand 26 unui controler de acces sau unui sistem de pontaj, care decide dacă eliberează ușa. Carcasa IP66, complet turnată în rășină, rezistă la apă și praf și funcționează de la −40 la 60 °C, astfel că cititorul poate fi montat în exterior, la o poartă sau la intrarea unei clădiri.

Cuprins​

Specificații tehnice​

  • Tip: cititor RFID cu control acces
  • Interfață: Wiegand 26
  • Tip de verificare: card RFID 125 kHz
  • Control acces: da
  • Carduri acceptate: 125 kHz
  • Tipuri de cipuri citite: EM
  • Distanță de citire: 0–5 cm
  • Tensiune: 9–18 V DC
  • Curent de funcționare: sub 30 mA
  • Grad de protecție: IP66
  • Temperatură de funcționare: −40 până la 60 °C
  • Umiditate de funcționare: 10–98 %
  • Dimensiunile produsului: 120 × 48 × 20 mm
  • Dimensiunile ambalajului: 14 × 8,5 × 3,6 cm
  • Greutatea produsului: 105 g
  • Greutate cu ambalaj: 145 g

Conținutul setului​

  • Cititor RFID cu fascicul de cabluri (× 1)
  • Dibluri de perete (× 2)
  • Șuruburi autofiletante (× 2)
  • Manual de utilizare tipărit
SecureEntry-CR20LF văzut din față: carcasă neagră îngustă cu partea inferioară striată și banda LED în partea de sus

Cum funcționează cititorul​

  • Cititorul este exclusiv un cititor Wiegand. Nu are memorie de utilizatori și nici releu. Numărul cardului ajunge la un dispozitiv separat, de exemplu un controler de acces, o încuietoare electronică cu intrare Wiegand sau un sistem de pontaj HDWR, iar acel dispozitiv eliberează ușa
  • La citirea unui card, LED-ul devine verde și buzzerul sună cât timp se trimit datele Wiegand
  • Controlerul poate comanda LED-ul și buzzerul prin cele două fire opționale: un nivel scăzut pe firul LED aprinde LED-ul verde, un nivel scăzut pe firul buzzerului îl activează
  • Formatul de ieșire este Wiegand 26 biți; controlerul trebuie setat pe același format

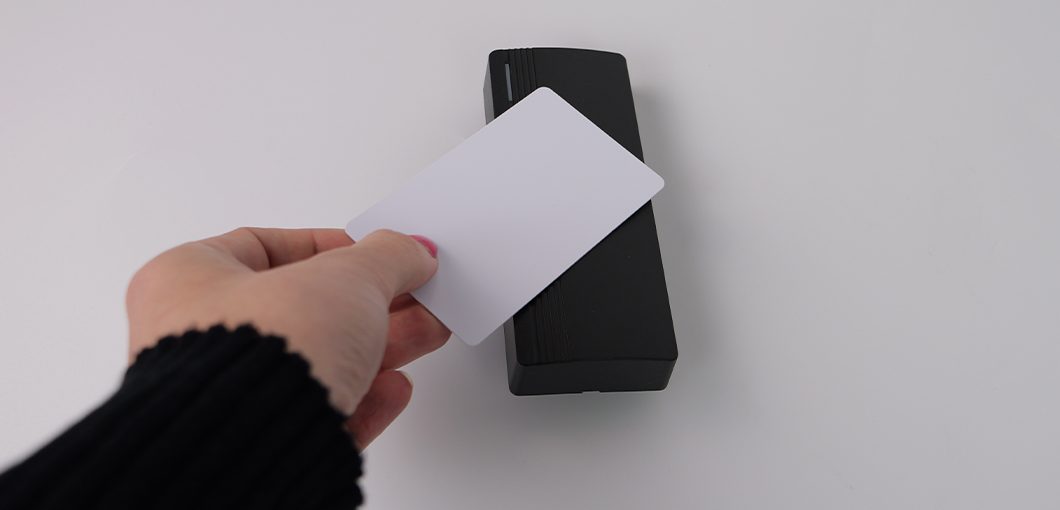

O mână apropie un card RFID alb de fața cititorului SecureEntry-CR20LF

Montaj​

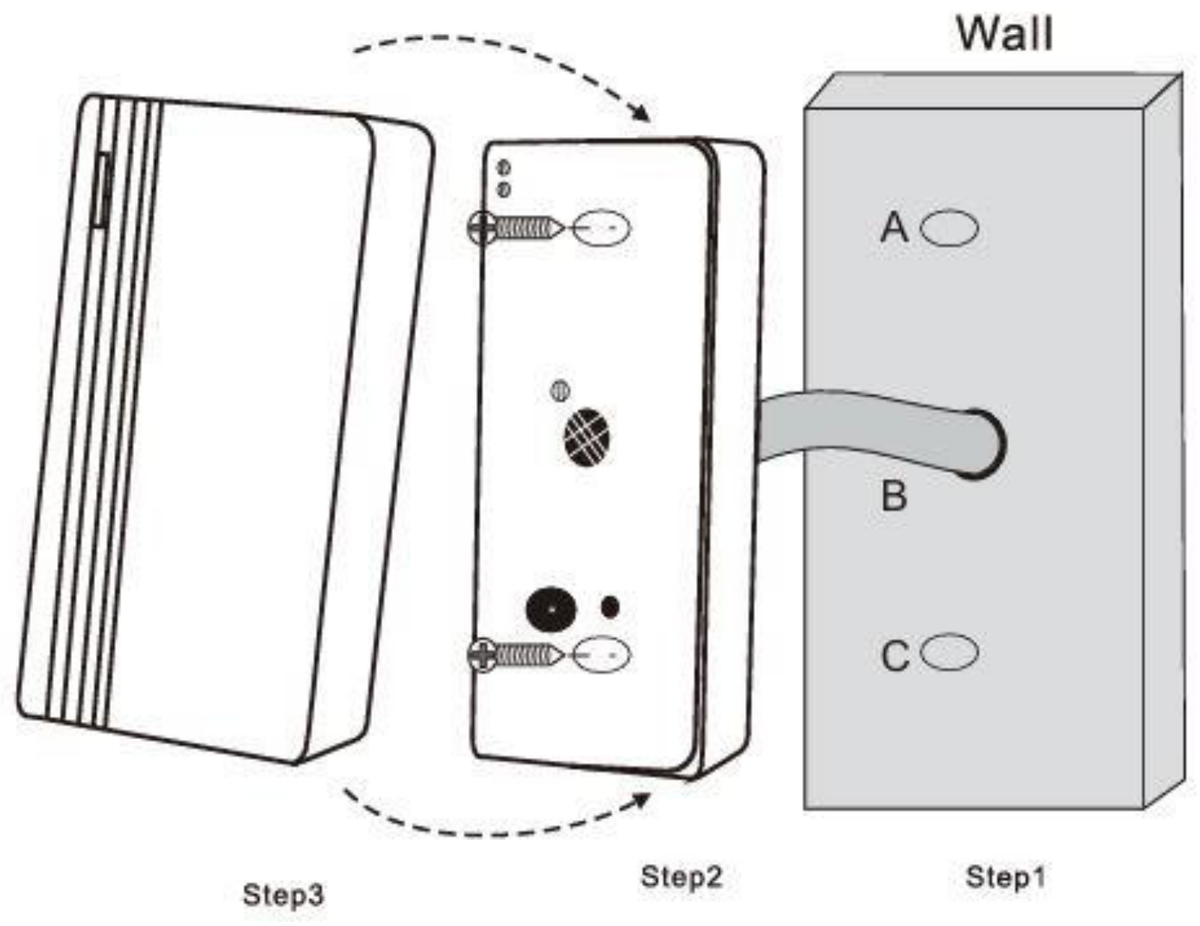

Montajul SecureEntry-CR20LF: pasul 1 cele două găuri pentru șuruburi A și C și gaura pentru cablu B date în perete, pasul 2 placa din spate înșurubată pe perete cu cablul trecut prin gaura B, pasul 3 capacul frontal montat
  1. Dați în perete două găuri pentru șuruburi (A, C) și o gaură pentru cablu (B), folosind spatele cititorului drept șablon.
  2. Introduceți diblurile de cauciuc în găurile A și C.
  3. Treceți cablul prin gaura B și conectați-l la controler conform descrierii de mai jos, cu alimentarea oprită.
  4. Înșurubați cititorul pe perete cu cele două șuruburi autofiletante.
  5. Montați capacul frontal pe cititor.

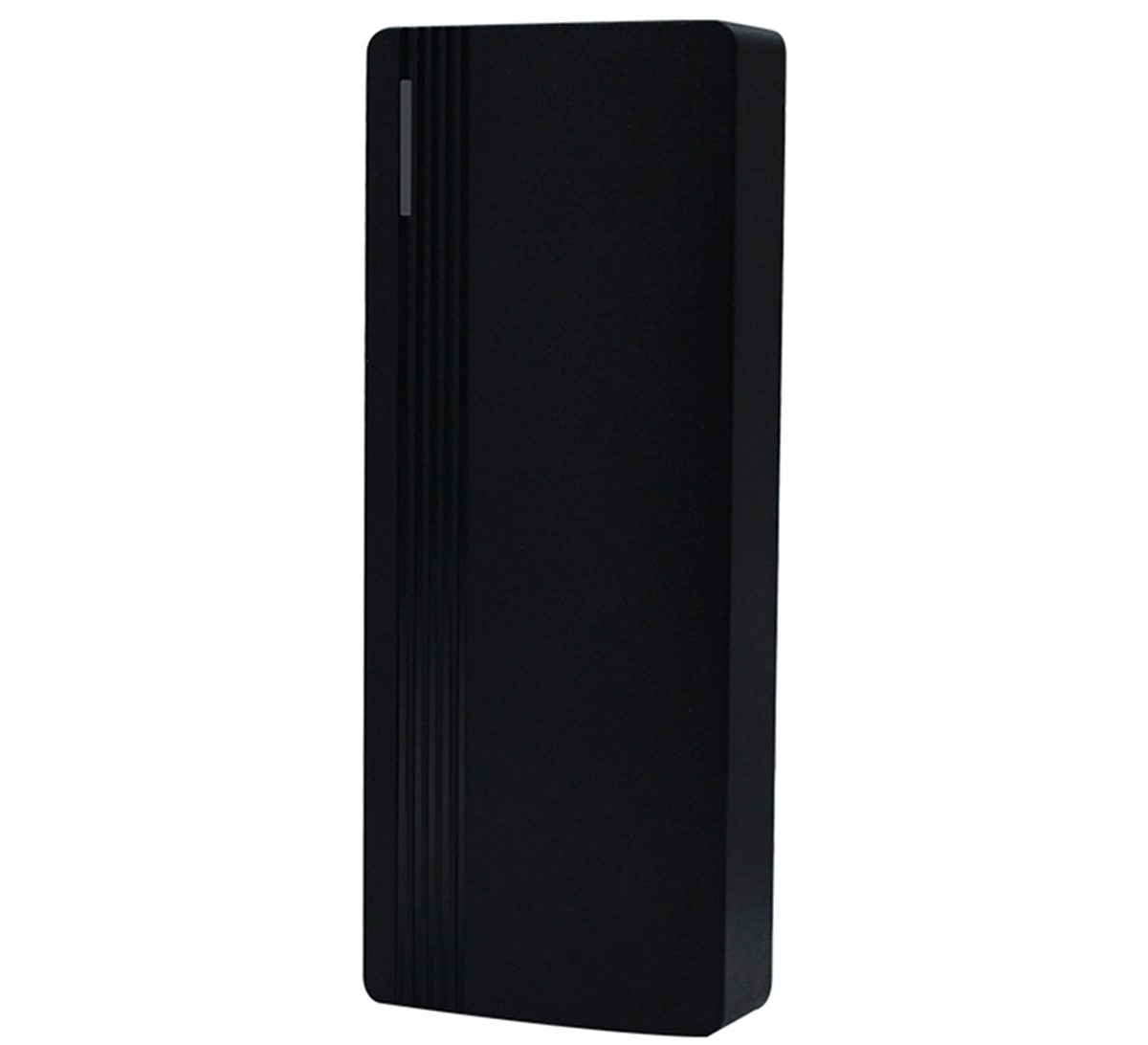

SecureEntry-CR20LF în unghi: carcasă compactă turnată în rășină pentru montaj în exterior

Cablare​

Cititorul are șase fire. Patru sunt necesare funcționării, cel maro și cel galben sunt opționale.

FirFuncțieObservații
RoșuAlimentare+DC, 9–18 V DC
NegruGNDMasă
VerdeD0Date Wiegand 0
AlbD1Date Wiegand 1
MaroLEDComanda LED-ului verde de la controler, opțional
GalbenBuzzerComanda buzzerului de la controler, opțional

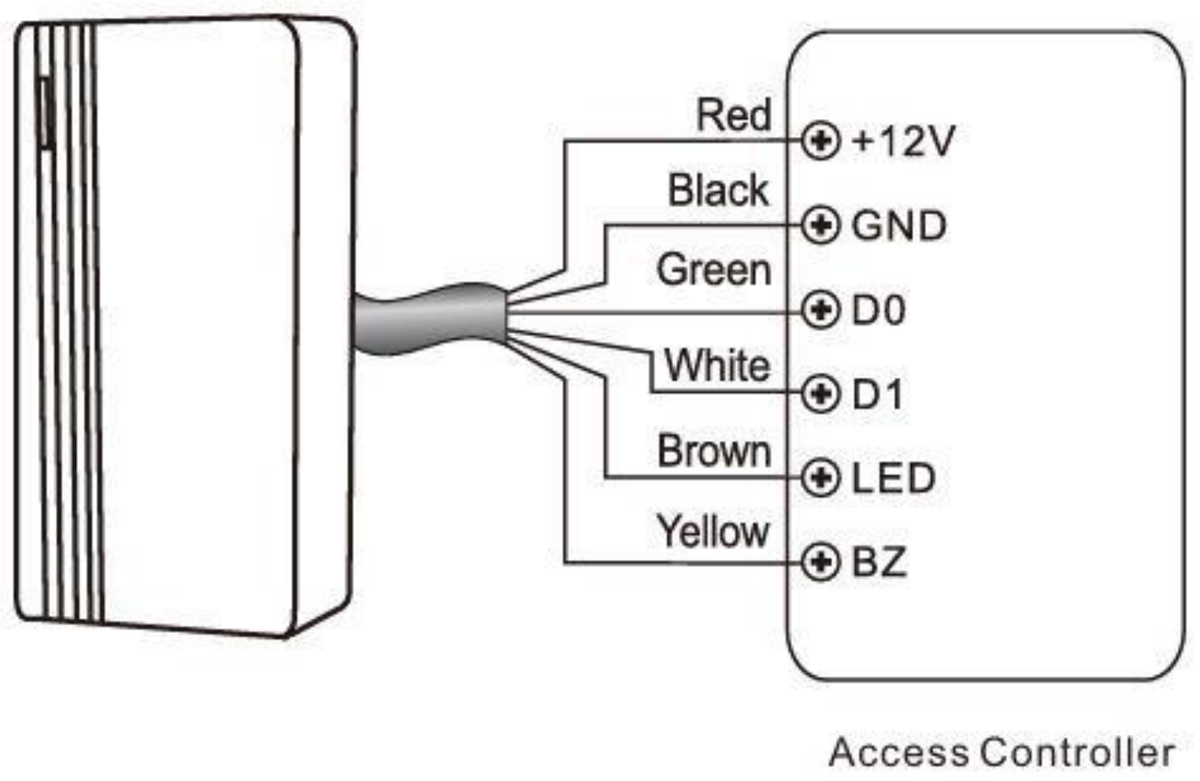

Schema de conectare a SecureEntry-CR20LF: cele șase fire roșu, negru, verde, alb, maro și galben merg la bornele +12V, GND, D0, D1, LED și BZ ale controlerului de acces
  • Conectați roșu și negru la alimentarea de 12 V DC a controlerului, iar verde și alb la intrările sale Wiegand D0 și D1. Cititorul și controlerul trebuie să aibă masă comună
  • Conectați maro și galben doar dacă controlerul are ieșiri LED și buzzer și trebuie să confirme accesul pe cititor
  • Faceți conexiunile cu alimentarea oprită și porniți-o doar după verificarea fiecărui fir

Depanare​

  • Cardul nu este citit. Apropiați-l la cel mult 5 cm de fața cititorului. Cititorul citește doar carduri EM de 125 kHz; cardurile de 13,56 MHz necesită modelul SecureEntry-CR20HF.
  • Cititorul sună, dar ușa nu se deschide. Cititorul și-a făcut treaba; decizia aparține controlerului. Verificați dacă cardul este înregistrat în controler și dacă acesta este setat pe Wiegand 26.
  • Controlerul primește numere de card greșite sau nimic. Verificați dacă verdele merge la D0 și albul la D1, nu invers, și dacă cititorul și controlerul au masă comună.
  • Nici LED, nici semnal sonor. Verificați alimentarea pe roșu și negru: cititorul are nevoie de 9–18 V DC.
  • LED-ul sau buzzerul se comportă neașteptat. Firele maro și galben sunt comandate de controler. Lăsați-le neconectate dacă controlerul nu are ieșiri LED și buzzer.

Întrebări frecvente​

SecureEntry-CR20LF comandă singur ușa?
Nu. Este exclusiv un cititor: trimite numărul cardului prin Wiegand 26 unui controler de acces sau unui sistem de pontaj, iar acel dispozitiv decide dacă eliberează ușa. Nu are memorie de utilizatori și nici releu.
Ce carduri citește?
Carduri și brelocuri RFID de 125 kHz cu cipuri EM, de la până la 5 cm. Nu citește carduri de 13,56 MHz; pentru acestea folosiți SecureEntry-CR20HF.
Poate fi montat în exterior?
Da. Carcasa este complet turnată în rășină, cu grad IP66, iar cititorul funcționează de la −40 la 60 °C, așa că poate fi instalat la o poartă sau pe un perete exterior.
La ce folosesc firele maro și galben?
Permit controlerului să comande LED-ul verde și buzzerul cititorului, de exemplu pentru a confirma acordarea accesului. Sunt opționale și pot rămâne neconectate.
Îl pot folosi cu un sistem de pontaj HDWR?
Da, cu un sistem care are intrare Wiegand 26. Montați cititorul în exterior și sistemul de pontaj în interior și conectați-le prin cele patru fire principale.
Ce face cititorul când i se apropie un card?
LED-ul devine verde, buzzerul sună o dată și, în același timp, numărul cardului este trimis pe liniile Wiegand.
