Suport extensibil pentru tastatură, montat sub birou, SolidHand-KT09W

GTIN: 5907614667740 · SKU: SolidHand-KT09W

SolidHand-KT09W este o tăviță albă pentru tastatură, care se prinde cu cleme sub marginea biroului, fără găurirea blatului. Platforma de 67 × 24 cm găzduiește o tastatură și un mouse și susține până la 5 kg. Alunecă în afară pe două șine, înălțimea i se reglează continuu, iar o manetă de blocare o ține stabilă cât timp scrieți.

Cuprins​

Specificații tehnice​

  • Culoare: alb
  • Material: oțel, ABS, PAL
  • Capacitate de încărcare: 5 kg
  • Mod de montare: șurub de strângere
  • Dimensiuni totale: 83,6 × 64,4 × 14,2–16,2 cm
  • Dimensiunile platformei: 67 × 24 cm
  • Dimensiunile ambalajului: 70 × 25,5 × 11,5 cm
  • Greutate: 4,5 kg
  • Grosimea blatului în dreptul clemei: până la 35 mm

Conținutul setului​

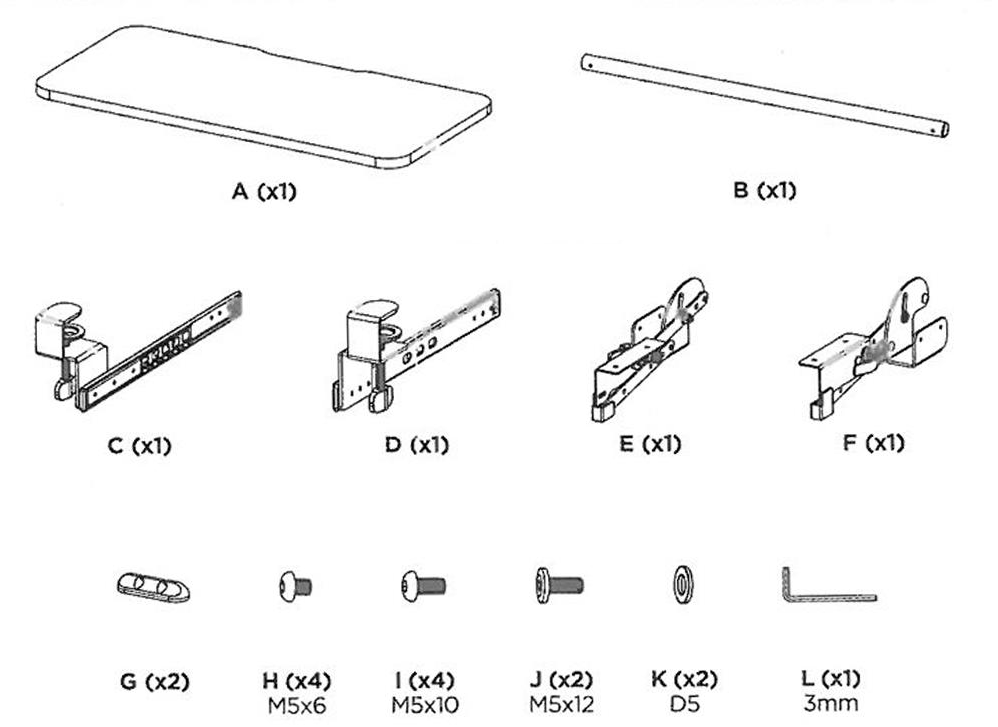

Conținutul setului SolidHand-KT09W: platforma A, traversa B, clemele cu șină C și D, consolele E și F, clipsurile pentru cablu G, șuruburile H, I și J, șaibele K și cheia hexagonală L
  • A — platformă pentru tastatură (× 1)
  • B — traversă (× 1)
  • C — clemă cu șină (× 1)
  • D — clemă cu șină (× 1)
  • E — consolă (× 1)
  • F — consolă (× 1)
  • G — clips pentru cablu (× 2)
  • H — șurub M5 × 6 (× 4)
  • I — șurub M5 × 10 (× 4)
  • J — șurub M5 × 12 (× 2)
  • K — șaibă D5 (× 2)
  • L — cheie hexagonală de 3 mm (× 1)

Setul include și manualul de utilizare tipărit.

Înainte de a începe​

Toate șuruburile se strâng cu cheia hexagonală de 3 mm (L) inclusă în set.

  • Verificați ca blatul biroului să nu depășească 35 mm grosime în locul în care vor sta clemele
  • Eliberați marginea biroului de cabluri și de orice s-ar putea agăța de cleme
  • Pentru pașii 1 și 2 așezați platforma cu susul în jos pe o suprafață moale, ca să nu zgâriați finisajul alb
caution

Înainte de a începe, verificați dacă ați primit toate piesele enumerate mai sus. Dacă lipsește ceva sau este deteriorat, contactați-ne înainte de a monta tăvița.

Montaj​

Pasul 1 — Montați consolele pe platformă​

  1. Așezați consolele (E și F) pe partea de dedesubt a platformei (A), câte una la fiecare capăt, peste găurile pregătite.
  2. Fixați fiecare consolă cu două șuruburi M5 × 10 (I) folosind cheia hexagonală (L).

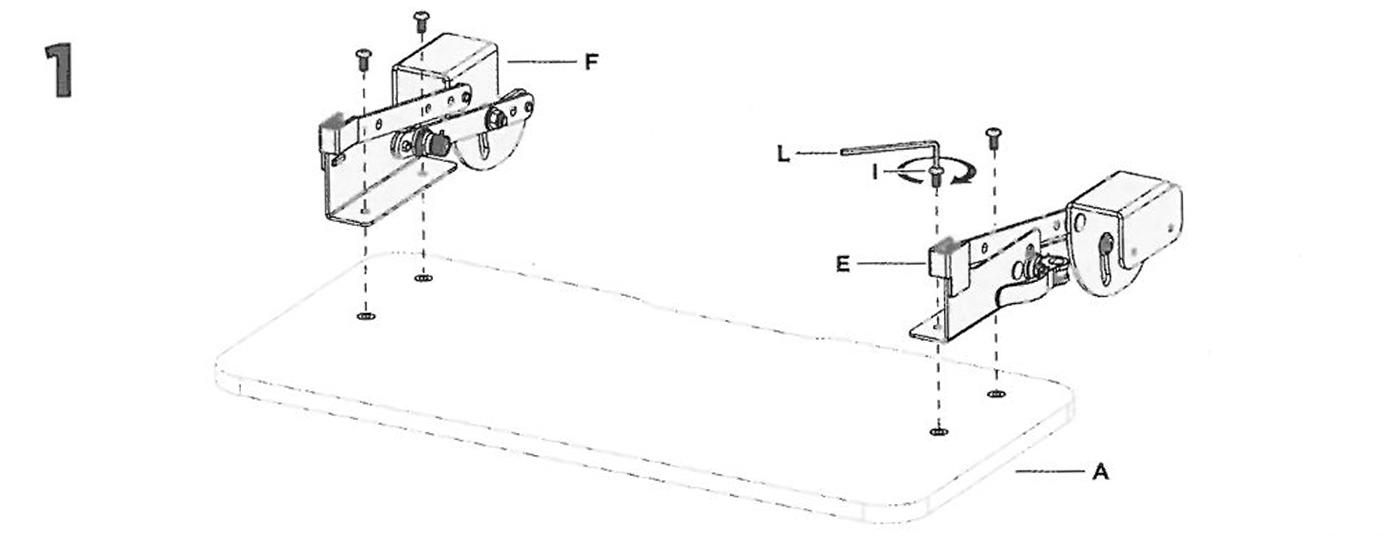

Pasul 1: consolele E și F înșurubate pe partea de dedesubt a platformei A cu șuruburile M5 x 10 I și cheia hexagonală L

Pasul 2 — Montați traversa​

  1. Puneți traversa (B) între cele două console.
  2. Fixați fiecare capăt al traversei cu un șurub M5 × 12 (J) și o șaibă D5 (K), strângându-le cu cheia hexagonală (L).

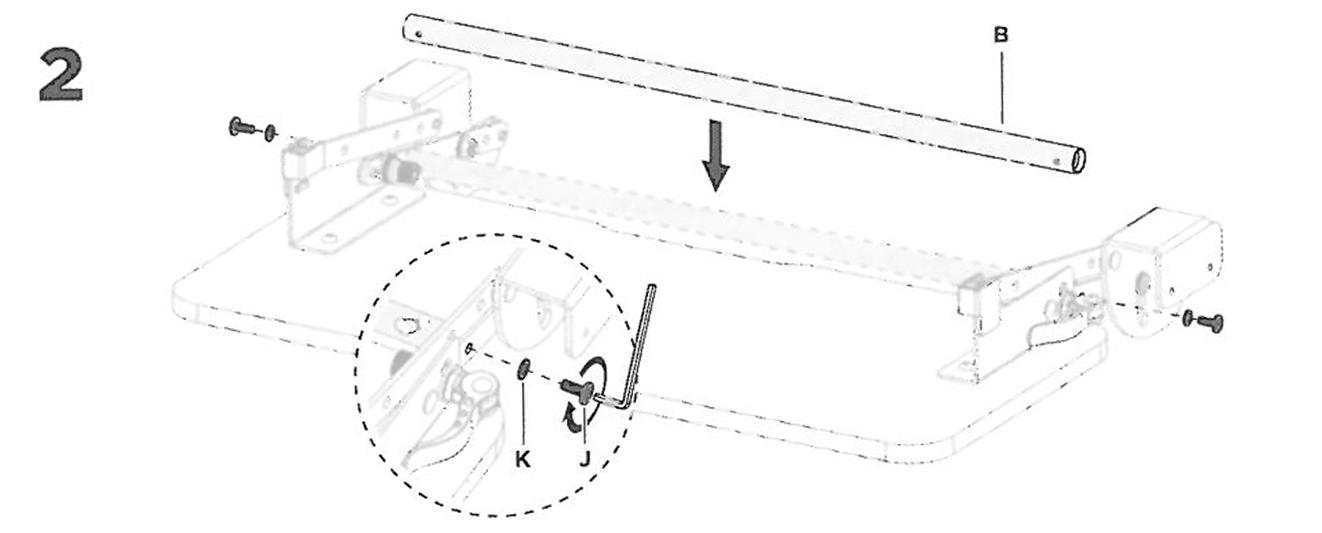

Pasul 2: traversa B fixată între console cu șuruburile M5 x 12 J și șaibele D5 K

Pasul 3 — Prindeți șinele clemelor de console​

  1. Glisați partea interioară a șinei de pe clema (D) în direcția săgeții, până când apar găurile de montare.

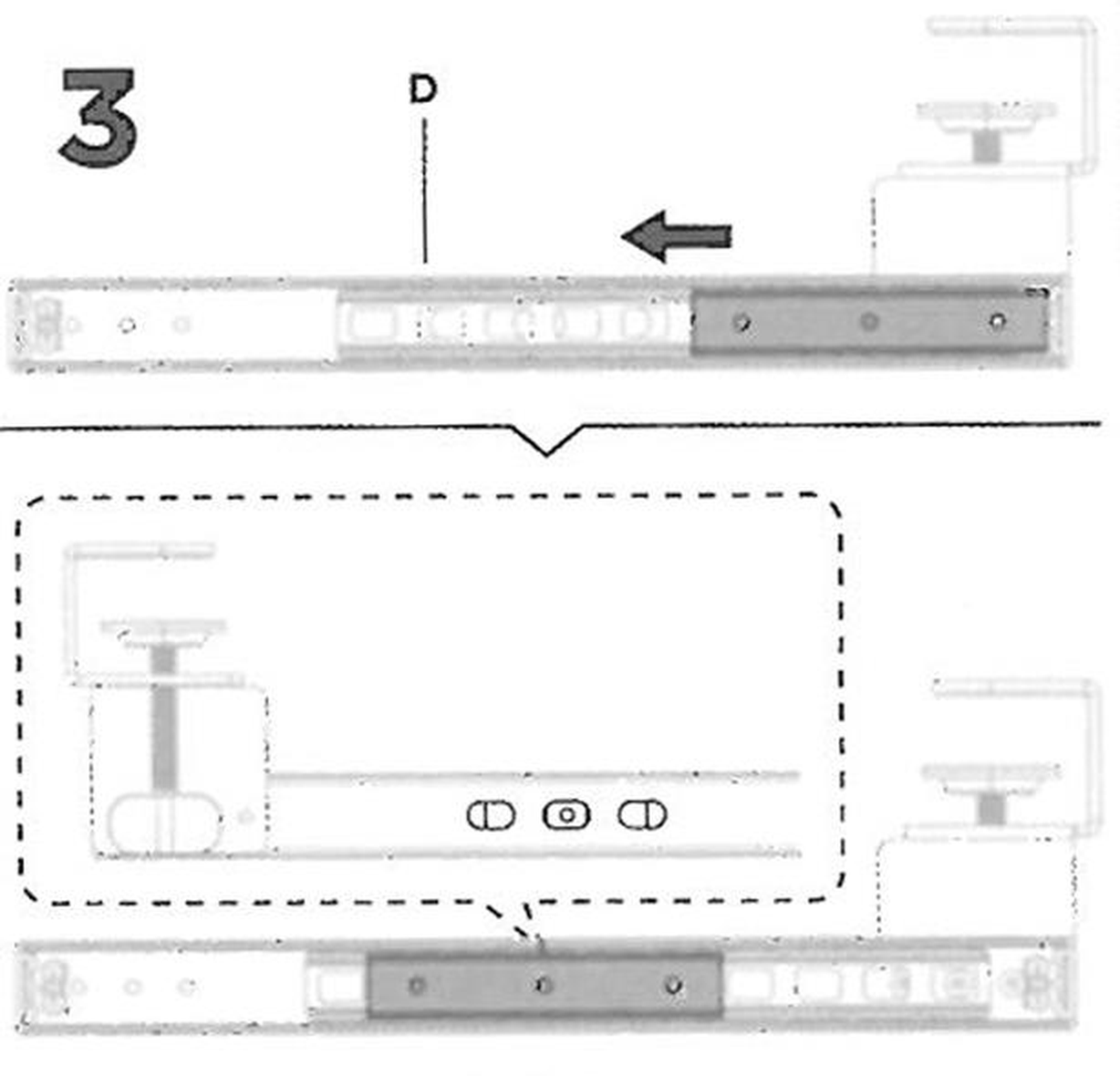

Pasul 3: glisarea șinei interioare a clemei D pentru a descoperi găurile de montare
  1. Înșurubați șina de consolă cu două șuruburi M5 × 6 (H) folosind cheia hexagonală (L). Verificați ca consola să stea pe șină așa cum arată detaliul din desen (corect ✓, greșit ✗).
  2. Găurile din șină sunt alungite: înainte de a strânge complet șuruburile, puteți deplasa platforma înainte sau înapoi de-a lungul șinei, apoi strângeți șuruburile.
  3. Prindeți în același mod a doua clemă (C) de cealaltă consolă.

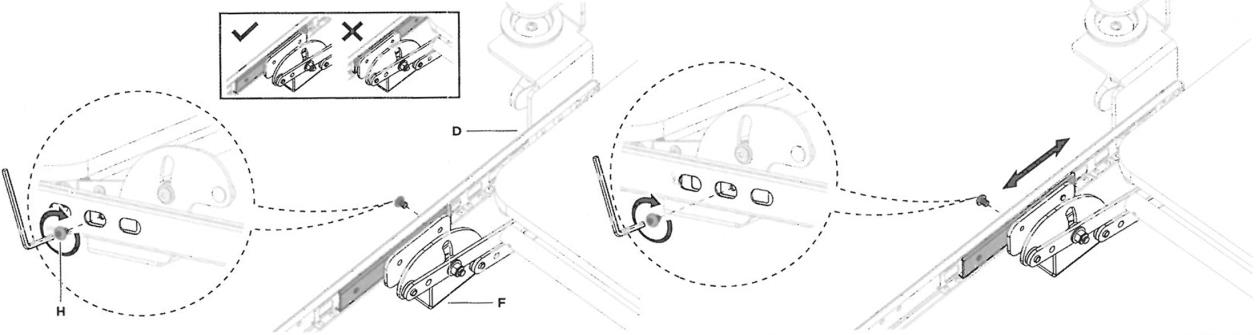

Pasul 3: șina clemei D înșurubată pe consola F cu șuruburile M5 x 6 H, cu poziția corectă și cea greșită arătate în detaliu

Pasul 4 — Fixați tăvița cu clemele pe birou​

  1. Țineți tăvița sub marginea biroului și introduceți fălcile ambelor cleme peste blat.
  2. Rotiți butonul fiecărei cleme până când falca apasă ferm pe partea de dedesubt a blatului. Blatul biroului poate avea până la 35 mm grosime.
  3. Verificați dacă tăvița stă orizontal și dacă nu se mișcă atunci când apăsați pe ea.

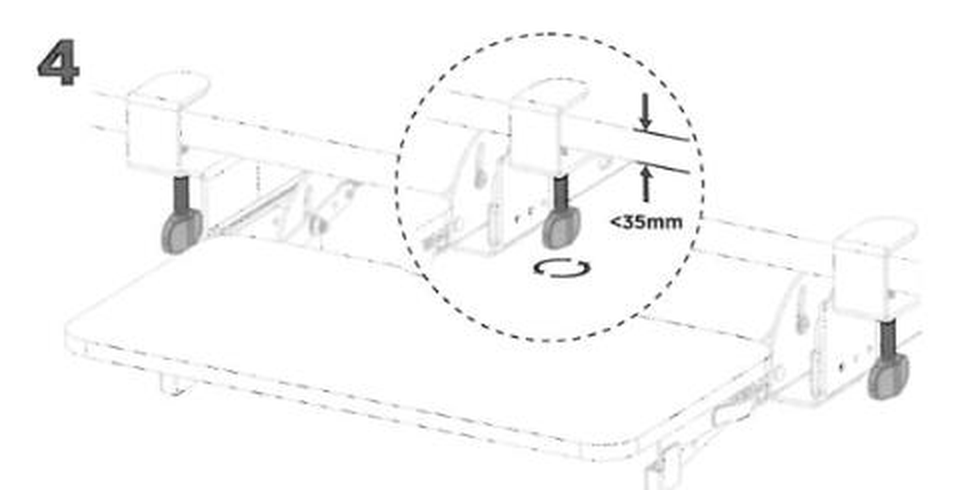

Pasul 4: clemele strânse pe un blat de birou de până la 35 mm grosime

Pasul 5 — Reglați înălțimea și blocați platforma​

  1. Mutați maneta de blocare în poziția UNLOCK.
  2. Aduceți platforma la înălțimea dorită — reglarea este continuă.
  3. Mutați maneta în poziția LOCK. Platforma rămâne acum la înălțimea aleasă cât timp scrieți.
  4. Trageți platforma spre dumneavoastră pentru a folosi tastatura și împingeți-o înapoi sub birou atunci când aveți nevoie de tot blatul.

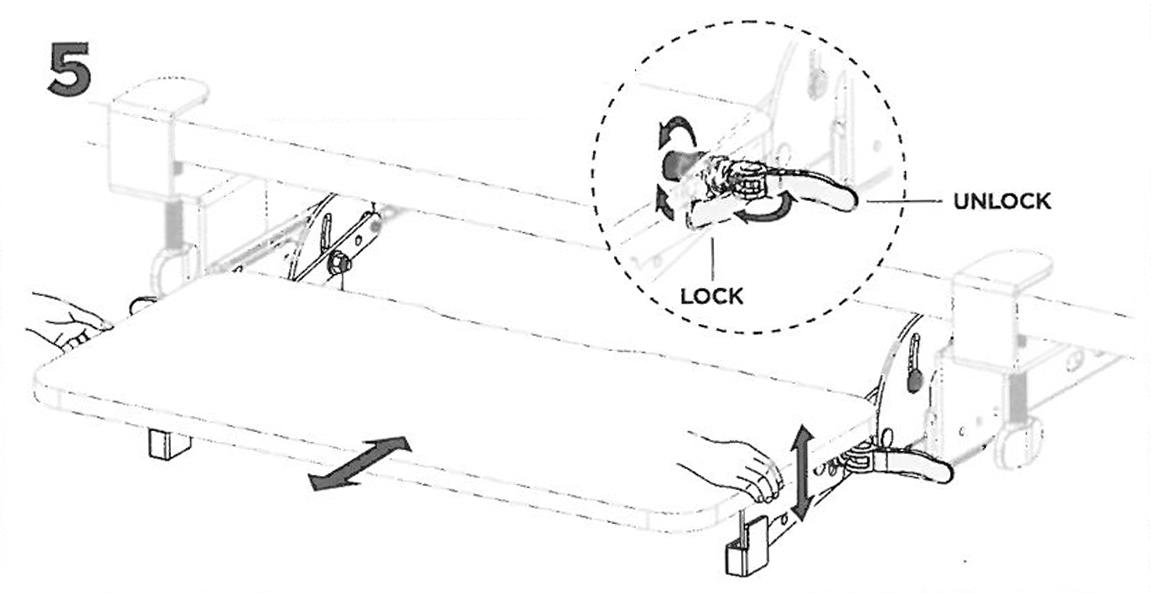

Pasul 5: reglarea înălțimii platformei cu maneta de blocare în pozițiile UNLOCK și LOCK și glisarea platformei înăuntru și în afară

Pasul 6 — Montați clipsurile pentru cablu​

  1. Așezați un clips pentru cablu (G) pe platformă, în spatele tastaturii.
  2. Montați în același mod al doilea clips și treceți cablul tastaturii prin ambele clipsuri.

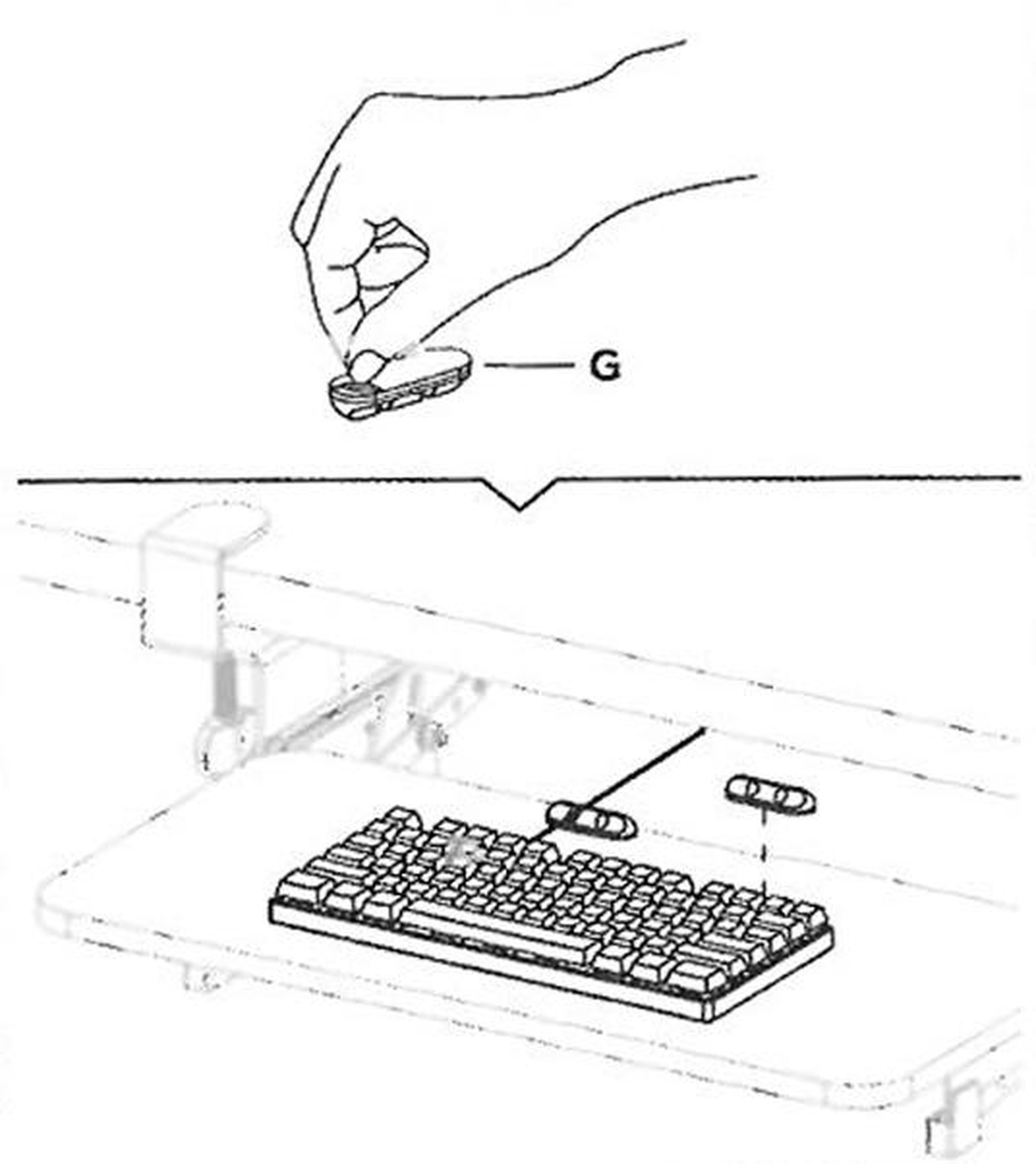

Pasul 6: clipsurile pentru cablu G pe platformă în spatele tastaturii, care țin cablul tastaturii

Utilizarea tăviței​

  • Platforma de 67 × 24 cm găzduiește una lângă alta o tastatură și un mouse
  • Pentru a schimba înălțimea, mutați maneta în poziția UNLOCK, reglați platforma și readuceți maneta în poziția LOCK
  • Capacitatea nominală este de 5 kg — suficient pentru o tastatură, un mouse și accesorii mici
  • Tăvița nu necesită întreținere, în afara ștergerii și a verificării clemelor și a șuruburilor din când în când

Instrucțiuni de siguranță​

  1. Nu depășiți sarcina nominală de 5 kg.
  2. Nu vă sprijiniți pe tăviță, nu vă lăsați antebrațele pe ea cu toată greutatea și nu o folosiți pe post de treaptă.
  3. Asigurați-vă că ambele cleme sunt strânse și că maneta este în poziția LOCK înainte de a încărca platforma. Verificați din nou clemele și șuruburile la fiecare câteva luni.
  4. Nu montați tăvița pe un blat mai gros de 35 mm în punctul de prindere — fălcile nu vor ține.
  5. Nu lăsați piesele mici la îndemâna copiilor; dacă sunt înghițite, prezintă risc de sufocare.
  6. Nu modificați tăvița și nu înlocuiți șuruburile din set cu unele mai lungi.

Întrebări frecvente​

Ce grosime a biroului acceptă clemele?
Tăvița este susținută de două cleme care prind marginea blatului. Blatul poate avea până la 35 mm grosime în locul în care stau clemele — verificați grosimea blatului dumneavoastră înainte de a comanda.
Trebuie să găuresc biroul?
Nu. SolidHand-KT09W se prinde cu cleme și nu necesită găurirea blatului. Toate șuruburile din set se strâng cu cheia hexagonală de 3 mm inclusă în cutie.
Pot pune pe tăviță și un mouse, pe lângă tastatură?
Da. Suprafața de 67 × 24 cm este gândită să găzduiască una lângă alta o tastatură de dimensiune completă și un mouse. Capacitatea de încărcare de 5 kg este mai mult decât suficientă pentru orice combinație obișnuită de tastatură și mouse.
Tăvița rămâne pe loc cât timp scriu?
Da. SolidHand-KT09W are o manetă de blocare care fixează platforma la înălțimea aleasă. Mutați maneta în poziția LOCK și platforma rămâne stabilă cât timp scrieți.
Cum schimb înălțimea platformei?
Mutați maneta de blocare în poziția UNLOCK, aduceți platforma la înălțimea dorită și readuceți maneta în poziția LOCK. Reglarea este continuă.
La ce folosesc clipsurile pentru cablu?
Cele două clipsuri (G) se așază pe platformă în spatele tastaturii și țin cablul tastaturii, ca să nu atârne liber și să nu se agațe când glisați tăvița înăuntru și în afară.

Fișiere de descărcat​

Manualele și fișele tehnice ale producătorului în format PDF, dacă este nevoie de o copie offline. Tot ce se află în ele este și pe această pagină.
